浅析热电偶的热响应时间
热电偶热响应时间标准
热电偶热响应时间标准热电偶是一种常用的温度测量仪器，它利用热电效应来测量温度。
在实际应用中，热电偶的响应时间对于准确测量温度非常重要。
制定热电偶热响应时间标准是必要的，它可以确保热电偶在不同条件下的响应时间符合要求，从而提高温度测量的准确性和可靠性。
一、热响应时间的定义热响应时间是指热电偶从暴露在温度变化下到输出达到稳定的时间。
在实际应用中，我们一般将热响应时间定义为热电偶信号经过95%时间来衡量，即当热电偶信号的稳定输出达到其最大变化范围的95%时，我们认为热电偶的热响应时间达到了。
二、热响应时间的测量方法目前，常用的热响应时间测量方法有两种：静态方法和动态方法。
1.静态方法静态方法是指将热电偶放置在恒定的温度环境中，记录下既定温度下热电偶输出稳定的时间。
这种方法能够准确测量热电偶的热响应时间，但是不适用于实际应用中热电偶在温度变化下的响应。
2.动态方法动态方法是指将热电偶置于温度变化的环境中，通过记录热电偶输出信号的变化来评估热响应时间。
常用的动态方法有冲击法和阶跃法。
冲击法是将热电偶暴露在较高温度下，然后将其迅速置于较低温度中，记录下热电偶信号从高温到低温的变化，通过信号变化速度来评估热响应时间。
阶跃法是将热电偶先置于一个稳定的温度中，然后突然改变温度，记录下热电偶信号的变化，通过观察信号的衰减过程来评估热响应时间。
三、热响应时间的标准要求1.热电偶热响应时间的标准应根据实际应用需求而定，一般要求在温度突变时能够快速响应并达到稳定输出。
对于常规热电偶，其热响应时间一般要求在几十毫秒到几百毫秒之间。
2.标准要求热电偶热响应时间应稳定可靠，且不受外部因素干扰。
标准应制定一系列测试方法和评估指标，来确保热电偶在不同工作条件下的热响应时间符合要求。
3.标准要求热电偶的热响应时间应有一定的容忍度，以适应不同的应用场景。
根据不同的应用需求，可以设置不同的热响应时间容差范围，以保证温度测量的准确性。
四、热响应时间标准的制定制定热电偶热响应时间标准应遵循以下步骤：1.确定标准的适用范围和目标。

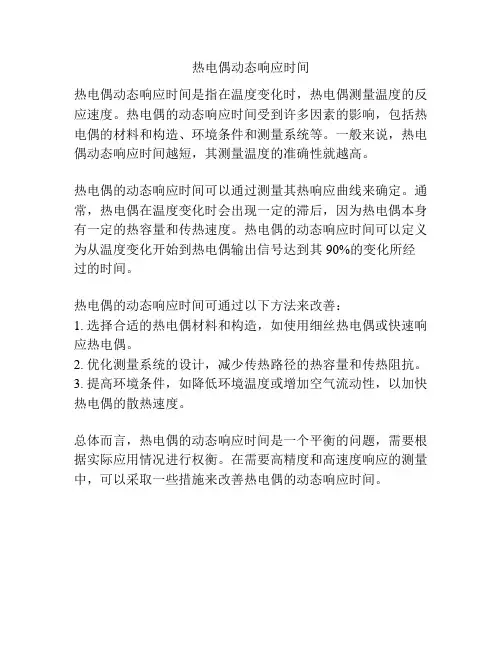

热电偶动态响应时间
热电偶动态响应时间
热电偶动态响应时间是指在温度变化时，热电偶测量温度的反应速度。
热电偶的动态响应时间受到许多因素的影响，包括热电偶的材料和构造、环境条件和测量系统等。
一般来说，热电偶动态响应时间越短，其测量温度的准确性就越高。
热电偶的动态响应时间可以通过测量其热响应曲线来确定。
通常，热电偶在温度变化时会出现一定的滞后，因为热电偶本身有一定的热容量和传热速度。
热电偶的动态响应时间可以定义为从温度变化开始到热电偶输出信号达到其90%的变化所经过的时间。
热电偶的动态响应时间可通过以下方法来改善：
1. 选择合适的热电偶材料和构造，如使用细丝热电偶或快速响应热电偶。
2. 优化测量系统的设计，减少传热路径的热容量和传热阻抗。
3. 提高环境条件，如降低环境温度或增加空气流动性，以加快热电偶的散热速度。
总体而言，热电偶的动态响应时间是一个平衡的问题，需要根据实际应用情况进行权衡。
在需要高精度和高速度响应的测量中，可以采取一些措施来改善热电偶的动态响应时间。
热电偶插入深度和响应时间
热电偶测温元件要与被测对象达到热平衡，因此，在测温时需要保持一定时间，才能使两者达到热平衡。
而保持时间的长短，同测温元件的热响应时间有关。
为了提高测量精度，减少测量误差，延长热电偶使用寿命，要求使用者不仅应具备仪表方面的操作技能，而且还应具有物理、化学及材料等多方面知识。
热电偶插入深度的影响：热电偶插入被测场所时，沿着传感器的长度方向将产生热流。
当环境温度低时就会有热损失。
致使热电偶与被测对象的温度不一致而产生测温误差。
总之，由热传导而引起的误差，与插入深度有关。
而插入深度又与保护管材质有关。
金属保护管因其导热性能好，其插入深度应该深一些(约为直径的15—20倍)，陶瓷材料绝热性能好，可插入浅一些(约为直径的10-15倍)。
对于工程测温，其插入深度还与测量对象是静止或流动等状态有关，如流动的液体或高速气流温度的测量，将不受上述限制，插入深度可以浅一些，具体数值应由实验确定。
热电偶响应时间的影响：而热响应时间主要取决于传感器的结构及测量条件，差别极大。
对于气体介质，尤其是静止气体，至少应保持30min以上才能达到平衡；对于液体而言，最快也要在5min以上。
对于温度不断变化的被测场所，尤其是瞬间变化过程，全过程仅1秒钟，则要求传感器的响应时间在毫秒级。
因此，普通的温度传感器不仅跟不上被测对象的温度变化速度出现滞后，而且也会因达不到热平衡而产生测量误差。
最好选择响应快的传感器。
对热电偶而言除保护管影响外，热电偶的测量端直径也是其主要因素，即偶丝越细，测量端直径越小，其热响应时间越短。
测温元件热响应误差可通过下式确定[1]。
Δθ=Δθ0exp(-t/τ) (2—1) 式中t—测量时间S，Δθ—在t 时刻，测温元件引起的误差，K或℃ Δθ0—“t=0” 时刻，测温元件引起的误差，K或℃ τ—时间常数S e —自然对数的底(2.718) 因此，当t=τ时，则Δθ=Δθ0/e 即为0.368，如果当t=2τ时,则Δθ=Δθ0/e2 即为0.135。

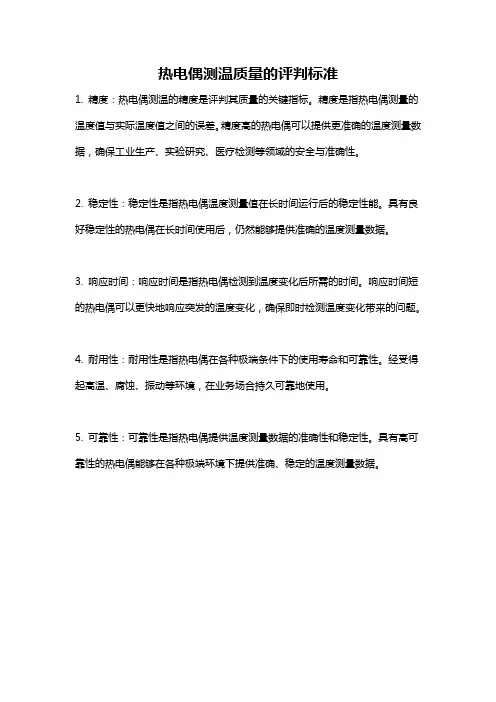

热电偶测温质量的评判标准
热电偶测温质量的评判标准
1. 精度：热电偶测温的精度是评判其质量的关键指标。
精度是指热电偶测量的温度值与实际温度值之间的误差。
精度高的热电偶可以提供更准确的温度测量数据，确保工业生产、实验研究、医疗检测等领域的安全与准确性。
2. 稳定性：稳定性是指热电偶温度测量值在长时间运行后的稳定性能。
具有良好稳定性的热电偶在长时间使用后，仍然能够提供准确的温度测量数据。
3. 响应时间：响应时间是指热电偶检测到温度变化后所需的时间。
响应时间短的热电偶可以更快地响应突发的温度变化，确保即时检测温度变化带来的问题。
4. 耐用性：耐用性是指热电偶在各种极端条件下的使用寿命和可靠性。
经受得起高温、腐蚀、振动等环境，在业务场合持久可靠地使用。
5. 可靠性：可靠性是指热电偶提供温度测量数据的准确性和稳定性。
具有高可靠性的热电偶能够在各种极端环境下提供准确、稳定的温度测量数据。
如何选择热电阻或热电偶
如何选择热电阻或热电偶
热电阻和热电偶是两种常见的温度传感器。
它们的作用是将温度信号
转换为电信号，以便进行测量和控制。
在选择热电阻或热电偶时，需要考
虑以下几个因素。
1.温度范围：热电偶通常能够在更广范围内测量温度，可以达到几千
摄氏度甚至更高，而热电阻一般适用于较低的温度范围，一般在-200摄
氏度到600摄氏度之间。
2.响应时间：热电偶由于其结构和原理的不同，响应时间一般比热电
阻快，适用于需要较快响应的应用。
3.精度要求：热电阻一般具有较高的精度，通常能够达到0.1摄氏度
或更高的精度要求。
热电偶的精度一般较低，通常在1摄氏度或更高。
4.成本考虑：热电阻相对于热电偶更昂贵，如果经济成本是一个考虑
因素，可以考虑选择热电偶。
5.环境条件：热电偶由于其结构的特性，较为耐用，能够适应恶劣的
环境条件，例如高温、腐蚀等。
热电阻相对较脆弱，需要额外的保护措施，适用于相对较为温和的环境。
6.安装和使用简便性：热电偶的灵活性较好，较容易安装和使用。
热
电阻的安装和使用相对复杂一些，一般需要额外的电桥电路和连接器。

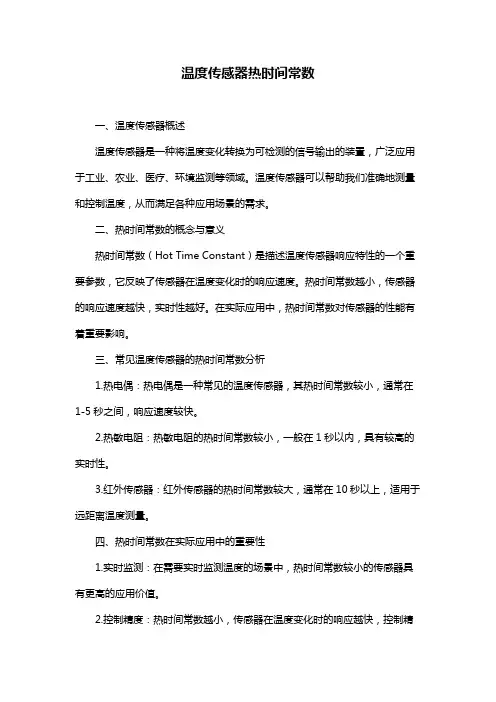

温度传感器热时间常数
温度传感器热时间常数一、温度传感器概述温度传感器是一种将温度变化转换为可检测的信号输出的装置，广泛应用于工业、农业、医疗、环境监测等领域。
温度传感器可以帮助我们准确地测量和控制温度，从而满足各种应用场景的需求。
二、热时间常数的概念与意义热时间常数（Hot Time Constant）是描述温度传感器响应特性的一个重要参数，它反映了传感器在温度变化时的响应速度。
热时间常数越小，传感器的响应速度越快，实时性越好。
在实际应用中，热时间常数对传感器的性能有着重要影响。
三、常见温度传感器的热时间常数分析1.热电偶：热电偶是一种常见的温度传感器，其热时间常数较小，通常在1-5秒之间，响应速度较快。
2.热敏电阻：热敏电阻的热时间常数较小，一般在1秒以内，具有较高的实时性。
3.红外传感器：红外传感器的热时间常数较大，通常在10秒以上，适用于远距离温度测量。
四、热时间常数在实际应用中的重要性1.实时监测：在需要实时监测温度的场景中，热时间常数较小的传感器具有更高的应用价值。
2.控制精度：热时间常数越小，传感器在温度变化时的响应越快，控制精度越高。
3.系统稳定性：热时间常数较大的传感器，在系统受到温度冲击时，可能导致系统不稳定。
五、如何选择合适的温度传感器热时间常数1.依据应用场景：根据实际应用需求，选择适合的热时间常数。
2.考虑测量范围：在选择传感器时，需兼顾传感器的测量范围和热时间常数。
3.参考供应商资料：查阅温度传感器供应商的技术参数资料，了解产品热时间常数的性能。
六、提高温度传感器热时间常数的措施1.优化传感器结构：改进传感器的设计，提高热传导效率。
2.选用高性能材料：采用热传导性能好的材料，降低热时间常数。
3.减小传感器体积：减小传感器的体积，提高响应速度。
七、结论温度传感器的热时间常数是衡量其性能的重要指标，对于实际应用具有重要意义。
选择合适的温度传感器和提高热时间常数，有助于提高系统的稳定性和控制精度。
影响热电偶响应时间是什么
影响热电偶响应时间是什么
热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表(二次仪表)转换成被测介质的温度。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，高频红外碳硫分析仪通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
热电偶是一种很好的测量工具，它可以直接测量介质，且测量范围很广，因此可以应用于很多行业中。
但它在使用时，由于种种原因会影响它的响应时间，下面我们就来简单分析一下。
其一，热电偶的响应时间与其结构、尺寸有关。
即热电极、保护管直径越粗、管壁越厚，那么它的惰性越大，从而使热电偶达到稳定的时间就越长，也就影响它的响应时间(实验室设备)。
其二，制作材料不同，导热性能也不同。
高频红外碳硫分析仪如金属保护管与瓷保护管相比，前者导热性能好，所以热惰性也小，而热电偶达到稳定的时间就短，也就是响应时间短。
其三，如果热电偶的工作状态变化也会影响热电偶的响应时间。
热电偶时间常数
热电偶时间常数咱今儿个就来唠唠这个“热电偶时间常数”，听着挺专业，是吧？不过别怕，咱俩聊聊天，保准你听完就明白个透透儿的。
话说这热电偶啊，就像是咱们家里的厨房里那把最顺手的锅铲。
平时不显山不露水的，可一到关键时刻，立马就派上用场。
热电偶时间常数，就是这把锅铲从冷冰冰的铁片，变成热乎乎的烫手山芋的速度。
你想啊，咱做饭的时候，锅铲刚放到火上，那会儿还凉飕飕的，一会儿工夫就热得烫手了。
这就是时间常数的作用，它告诉咱们这锅铲从冷到热需要多久。
就像你去买个新手机，刚开机还挺慢的，过一会儿就流畅起来了，这不就是时间常数在起作用吗？有一回，我去朋友家聚餐，朋友老王就拿了个热电偶在那儿炫耀，说这是他刚买的高科技玩意儿。
咱俩就好奇地问他：“老王，这玩意儿到底干嘛用的？”老王一脸神秘地笑了笑，说：“你们懂啥，这可是测温神器！”老王接着说：“热电偶呢，就是把两种不同材料的金属丝接在一起，形成一个闭合回路。
当这回路的两个接点温度不同时，就会产生电动势。
这个电动势的变化速度，就是咱说的时间常数。
”我一听，脑子里就浮现出那年冬天，烧火炉的时候，炉子刚生起来，屋里还冷得像冰窖，一会儿就热得像蒸笼了。
这不就是时间常数的生动写照吗？老王又举了个例子：“你看，咱做菜的时候，锅里的油刚倒进去还是凉的，对吧？但是一会儿就热得冒烟了。
这就是热电偶时间常数的直观表现。
就像你跑步，刚开始腿还挺沉，跑一会儿就轻快了。
”我听着老王的话，脑子里不由得想起小时候，爷爷教我烧火做饭的情景。
那时候，火炉刚点着，爷爷就告诉我：“孩子，火慢慢烧，温度慢慢升，等到火旺了，锅里水开了，饭也就熟了。
”这不就是热电偶时间常数的道理吗？老王继续说：“其实，热电偶时间常数还有个更专业的说法，叫‘响应时间’。
这就像你去参加考试，刚进考场还挺紧张的，但是一拿到试卷，心就静下来了，脑子也开始运转了。
”我笑着说：“这不就是咱平时说的‘反应快不快’吗？”老王点点头，说：“对啊，就是这个理儿。
