图7-14 由外部计数输入信号控制LED的闪烁
（3）设置IE寄存器本例由于采用T1中断，因此需将IE寄存器的EA、ET1位置1。
（4）启动和停止定时器T1 将寄存器TCON中TR1=1，则启动T1计数；TR1=0，则停止T1计数。
参考程序如下：
#include <reg51.h> void Delay(unsigned int i)
7.4 定时器/计数器的编程和应用 4种工作方式中，方式0与方式1基本相同，只是计数位数不同。方
式0为13位，方式1为16位。由于方式0是为兼容MCS-48而设，计数初值计算复杂，所以在实际应用中，一般不用方式0，常采用方式1。
7.4.1 P1口控制8只LED每0.5s闪亮一次【例7-1】在AT89S51的P1口上接有8只LED，原理电路见图7-
当TMOD的低2位为11时，T0被选为方式3，各引脚与T0的逻辑关系见图7-8。
T0分为两个独立的8位计数器TL0和TH0，TL0使用T0的状态控制位 C/T* 、GATE、TR0 ，而TH0被固定为一个8位定时器（不能作为外部计数模式），并使用定时器T1的状态控制位TR1，同时占用定时器T1的中断请求源TF1。
13。采用T0方式1的定时中断方式，使P1口外接的8只LED每0.5s闪亮一次。
23
图7-13 方式1定时中断控制LED闪亮
24
（1）设置TMOD寄存器 T0工作在方式1，应使TMOD寄存器的M1、M0=01；应设置C/T*=0，为定
时器模式；对T0的运行控制仅由TR0来控制，应使相应的GATE位为0。定时器T1不使用，各相关位均设为0。所以，TMOD寄存器应初始化为0x01。（2）计算定时器T0的计数初值

单片机原理及接口技术课后答案第七章

第七章1、什么是串行异步通信，它有哪些作用？答：在异步串行通信中，数据是一帧一帧（包括一个字符代码或一字节数据）传送的，每一帧的数据格式参考书。

通信采用帧格式，无需同步字符。

存在空闲位也是异步通信的特征之一。

2、89C51单片机的串行口由哪些功能部件组成？各有什么作用？答：89C51单片机的串行接口由发送缓冲期SBUF，接收缓冲期SBUF、输入移位寄存器、串行接口控制器SCON、定时器T1构成的波特率发生器等部件组成。

由发送缓冲期SBUF发送数据，接收缓冲期SBUF接收数据。

串行接口通信的工作方式选择、接收和发送控制及状态等均由串行接口控制寄存器SCON控制和指示。

定时器T1产生串行通信所需的波特率。

3、简述串行口接收和发送数据的过程。

答：串行接口的接收和发送是对同一地址（99H）两个物理空间的特殊功能寄存器SBUF进行读和写的。

当向SBUF发“写”命令时（执行“MOV SBUF,A”），即向缓冲期SBUF装载并开始TXD引脚向外发送一帧数据，发送完便使发送中断标志位TI=1。

在满足串行接口接收中断标志位RI（SCON.0）=0的条件下，置允许接收位REN （SCON.4）=1,就会接收一帧数据进入移位寄存器，并装载到接收SBUF中，同时使RI=1。

当发读SBUF命令时（执行“MOV A, SBUF”），便由接收缓冲期SBUF 取出信息通过89C51内部总线送CPU。

4、89C51串行口有几种工作方式？有几种帧格式？各工作方式的波特率如何确定？答：89C51串行口有4种工作方式：方式0（8位同步移位寄存器），方式1（10位异步收发），方式2（11位异步收发），方式3（11位异步收发）。

有2种帧格式：10位，11位方式0：方式0的波特率≌fosc/12(波特率固定为振荡频率1/12)方式2：方式2波特率≌2SMOD/64×fosc方式1和方式3：方式1和方式3波特率≌2SMOD/32×(T1溢出速率)如果T1采用模式2则：5、若异步通信接口按方式3传送，已知其每分钟传送3600个字符，其波特率是多少？答：已知每分钟传送3600个字符，方式3每个字符11位，则：波特率=（11b/字符）×（3600字符/60s）=660b/s6、89C51中SCON的SM2，TB8，RB8有何作用？答：89c51SCON的SM2是多机通信控制位，主要用于方式2和方式3.若置SM2=1，则允许多机通信。

串行口工作原理

串行口工作原理
串行口是一种用于数据传输的硬件接口，它可以将数据逐个比特地传输。

串行口工作的基本原理是将需要传输的数据按照一定的规则进行分割，并以连续的比特序列的形式进行传输。

在串行口的工作过程中，数据被分成一个个比特，然后按照事先约定好的规则，依次传输给接收端。

这个规则包括了每个比特的位宽、传输的顺序以及同步的方式等等。

通常情况下，串行口使用的是异步传输方式，也就是说，传输时不需要事先进行时钟同步，而是在数据的起始位置插入起始位和校验位来提供同步信息。

在串行口的数据传输过程中，发送端按照一定的时序将数据比特逐个发送给接收端。

接收端按照相同的时序依次接收每个比特，并通过解码、校验等操作恢复原始数据。

为了保证数据的准确性，通常还会在传输过程中加入差错检测和纠错机制，例如CRC校验等。

串行口的工作原理与并行口不同，串行口通过逐个比特的方式传输数据，相比之下，串行口在传输速率上可能会受到一定的限制。

但是串行口的传输距离相对较长，传输线路简单，而且可以灵活选择传输速率，因此在许多应用场景下得到了广泛的应用。

例如，在计算机、通信设备、工业自动化等领域中，串行口被广泛用于连接外部设备与主机进行数据交互。

单片机原理及接口技术-C51编程(张毅刚第二版)-习题答案之欧阳理创编

单片机原理及接口技术(C51编程)(第2版)-习题答案汇总23单片机答案第1章单片机概述思考题及习题1 参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为（）或（）。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将（）、（）和（）三部分，通过内部（）连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为（）MHz。

答：24MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低（）和提高（）。

答：成本，可靠性。

二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便 B.受器件的物理性能限制C．为了通用性 D.为了提高运算数度答：B2. 在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用 B.测量、控制应用C．数值计算应用 D.数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。

A．工业控制 B．家用电器的控制 C．数据库管理D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。

对3. 单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89S51片内的Flash程序存储器可在线写入（ISP），而AT89C52则不能。

对6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。

对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对第2章 AT89S51单片机片内硬件结构思考题及习题2 参考答案一、填空1. 在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为（）。

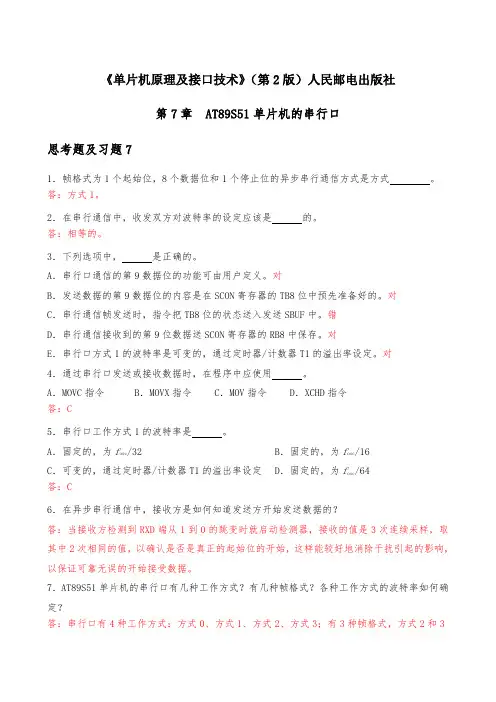

《单片机原理及接口技术》第7章习题及答案

《单片机原理及接口技术》（第2版）人民邮电出版社第7章 AT89S51单片机的串行口思考题及习题71．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式。

答：方式1。

2．在串行通信中，收发双方对波特率的设定应该是的。

答：相等的。

3．下列选项中，是正确的。

A．串行口通信的第9数据位的功能可由用户定义。

对B．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。

对C．串行通信帧发送时，指令把TB8位的状态送入发送SBUF中。

错D．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。

对E．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。

对4．通过串行口发送或接收数据时，在程序中应使用。

A．MOVC指令B．MOVX指令 C．MOV指令 D．XCHD指令答：C5．串行口工作方式1的波特率是。

A．固定的，为f osc/32 B．固定的，为f osc/16C．可变的，通过定时器/计数器T1的溢出率设定D．固定的，为f osc/64答：C6．在异步串行通信中，接收方是如何知道发送方开始发送数据的？答：当接收方检测到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。

7．AT89S51单片机的串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？答：串行口有4种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD /32×定时器T1的溢出率方式2的波特率=2SMOD /64×fosc方式3的波特率=2SMOD /32×定时器T1的溢出率8．假定串行口串行发送的字符格式为1个起始位、8个数据位、1个奇校验位、1个停止位，请画出传送字符“B ”的帧格式。

教学课件单片机原理及接口技术(第二版)李全利

输入设备
存储器
输出设备
控制器
运算器
2023/3/2
5
电子计算机经历了五个年代
电子管计算机晶体管计算机集成电路计算机大规模集成电路计算机超大规模集成电路计算机
结构仍然没有突破冯·诺依曼提出的计算机的经典结构框架。
2023/3/2
6
1.1.2 微型计算机的组成及其应用形态
微处理器
1971年1月，INTEL将： ❖ 运算器 ❖ 控制器 ❖ 一些寄存器集成在一个芯片上 --------微处理器
2023/3/2
3
1.1 电子计算机概述
1.1.1 电子计算机的经典结构
1946年2月 15日，第一台电子数字计算机问世。
ENIAC
标志着计算机时代的到来，对人类的生产和生活方式产生了巨大的影响。
2023/3/2
4
冯·诺依曼提出“程序存储”和“二进制运算”的思想，构建了计算机经典结构：
特点：结构体系完善，性能已大大提高，面向控制的特点进一步突出。现在，MCS-51已成为公认的单片机经典机种。
2023/3/2
14
性能提高阶段
近年来，不断有单片机新品出现。如ATMEL公司推出的单片机AT89C51RD2：
8位CPU；64K字节ROM(有ISP能力）；256字节RAM+1K 字节的XRAM+2K字节EEPROM；1个全双工串行口；3个 16位定时/计数器；7个中断源，4个优先级；硬件看门狗等。
20
指令的表示形式
指令是让单片机执行某种操作的命令，按一定的顺序以二进制码的形式存放于程序存储器。如：
0000 0100B
04H
04H:累加器A的内容加1，难记！ INC A，记忆容易。称为符号指令。

单片机原理及接口技术(C51编程)(第2版)-习题答案 - 第7章习题解答

第7章思考题及习题7参考答案一、填空1．如果采用晶振的频率为3MHz，定时器/计数器T x（x=0,1）工作在方式0、1、2下，其方式0的最大定时时间为，方式1的最大定时时间为，方式2的最大定时时间为。

答：32.768ms，262.144ms，1024µs2．定时器/计数器用作计数器模式时，外部输入的计数脉冲的最高频率为系统时钟频率的。

答：1/243．定时器/计数器用作定时器模式时，其计数脉冲由提供，定时时间与有关。

答：系统时钟信号12分频后，定时器初值4．定时器/计数器T1测量某正单脉冲的宽度，采用方式可得到最大量程？若时钟频率为6MHz，求允许测量的最大脉冲宽度为。

答：方式1定时,131.072ms。

5. 定时器T2 有3种工作方式：、和，可通过对寄存器中的相关位进行软件设置来选择。

答：捕捉，重新装载（增计数或减计数），波特率发生器，T2CON6. AT89S52单片机的晶振为6MHz，若利用定时器T1的方式1定时2ms，则（TH1）= ，（TL1）= 。

答：FCH，18H。

二、单选1．定时器T0工作在方式3时，定时器T1有种工作方式。

A.1种B.2种 C．3种D．4种答：C2. 定时器T0、T1工作于方式1时，其计数器为位。

A.8位B.16位C.14位D.13位答：B3. 定时器T0、T1的GATE x=1时，其计数器是否计数的条件。

A. 仅取决于TR x状态B. 仅取决于GATE位状态C. 是由TR x和INT x两个条件来共同控制D. 仅取决于INT x的状态答：C4. 定时器T2工作在自动重装载方式时，其计数器为位。

A.8位B. 13位C.14位D. 16位答：D5. 要想测量INT0引脚上的正单脉冲的宽度，特殊功能寄存器TMOD的内容应为。

A.87HB. 09HC.80HD. 00H答：B三、判断对错1．下列关于T0、T1的哪些说法是正确的。

A.特殊功能寄存器SCON，与定时器/计数器的控制无关。

单片机原理及接口技术期末复习资料

第一章微机基础知识１、微处理器：又称中央处理单元CPU，是小型计算机或微型计算机的控制和处理部分。

2、微型计算机：简称微机C，是具有完整运算及控制功能的计算机。

包括：微处理器(CPU)、存储器、接口适配器（输入输出接口电路）、输入/输出（I/O）设备。

3、单片机：是将微处理器、一定容量RAM和ROM以及I/O口、定时器等电路集成在一块芯片上，构成单片微型计算机。

4、单片微型计算机包括：微处理器、RAM、ROM、I/O口、定时器5、微处理器(机）的组成：运算器&控制器㈠运算器的组成：算术逻辑单元(简称ALU）、累加器、寄存器ALU的作用：是把传送到微处理器的数据进行运算或逻辑运算。

运算器的两个主要功能：（1）执行各种算术运算。

（2）执行各种逻辑运算，并进行逻辑测试。

如零值测试或两个值的比较。

㈡控制器的组成：程序计数器、指令寄存器、指令译码器、时序发生器、操作控制器6、CPU中的主要寄存器：累加器（A）、数据寄存器（DR）、指令寄存器（IR）和指令译码器（ID）、程序计数器（PC）、地址寄存器（ＡＲ）７、BCD码：用二进制对十进制0-9进行编码——BCD码。

用四位二进制数0000-1001表示0-9。

例如：13 D=0001 0011 BCD例如：1001 0111 BCD=97 D第二章89C51单片机的结构和原理1、运算器包括：ALU（算术运算和逻辑运算单元）TMP（8位的暂存器）ACC（累加器）B（寄存器）PSW（程序状态寄存器）2、存储器包括：程序存储器（ROM）、数据存储器（RAM）3、CPU访问片内、片外ROM指令用MOVC。

访问片外RAM指令用MOVX。

访问片内RAM指令用MOV。

4、高128字节RAM——特殊功能寄存器(SFR)：有21个；地址：80H～FFH5、堆栈的两种操作：数据压入（PUSH）数据弹出（POP）6、每条指令由一个或若干个字节组成。

有单字节指令，双字节指令，…多字节指令等。

《单片机原理与接口技术》第7章串行接口

D7 PCON SMOD D6 D5 D4 D3 GF0 D2 GF1 D1 PD D0 IDL
PCON寄存器的D7位为SMOD，称为波特率倍增位。即当SMOD=1时，波特率加倍; 当SMOD=0时，波特率不加倍。通过软件可设置SMOD=0或SMOD=1。因为PCON无位寻址功能，所以，要想改变SMOD的值，可通过相应指令来完成: ANL ORL MOV PCON，#7FH PCON，#80H PCON，#00H ;使SMOD=0 ;使SMOD=1 ;使SMOD=0
高等职业教育计算机类课程规划教材
大连理工大学出版社
第7章
7.1 7.2 7.3 7.4
串行接口
串行通信的基本概念 MCS-51 单片机串行接口及控制寄存器 MCSMCSMCS-51 单片机串行口的工作方式串行口的应用
7.1 串行通信的基本概念
7.1.1 数据通信的概念计算机的CPU与外部设备之间、计算机与计算机之间的信息交换称为数据通信。 1.并行通信 1.并行通信并行通信是数据的各位同时进行传送（发送或接收）的通信方式。其优点是数据传送速度快; 缺点是数据有多少位，就需要多少根传送线。 2.串行通信 2.串行通信串行通信是数据的各位一位一位顺序传送的通信方式。
7.3
7.3.1 方式0 方式0
MCS-51单片机串行口的工作方式 MCS-51单片机串行口的工作方式
串行口工作于方式0下，串行口为8位同步移位寄存器输入/输出口，其波特率固定为fosc/12。
数据由RXD（P3.0）端输入或输出，同步移位脉冲由TXD（P3.1）端输出，发送、接收的是 8位数据。不设起始位和停止位，低位在前，高位在后。其帧格式为:
起始0 D0 D1 D2 D3 D4 D5 D6 D7 TB8/RB8 停止1

[单片机原理及接口技术][课件][第07章]

第7 章单片机系统的扩展
1) 掩膜ROM
掩膜ROM简称为ROM, 其编程是由半导体制造厂家完成的, 即在生产过程中进行编程。 2) 可编程ROM(PROM) PROM芯片出厂时并没有任何程序信息, 其程序是
由用户写入的, 与掩膜ROM相比,
批量也不一定很大。
有了一定的灵活性,
3) 可擦除ROM(EPROM或EEPROM)
第7 章单片机系统的扩展
存储器芯片的选择有两种方法: 线来自法和译码法。1. 线选法所谓线选法,将低位地址线直接接片内地址外，将余下的高位地址线分别作为各个芯片的片选控制信号。 2. 译码法
这种方法除了将低位地址线直接连至各芯片的地址线
外，余下的高位地址线部分或全部参与译码，译码输出作为各芯片的片选信号。该法使得存储芯片中的任
2716（2K*8或2KB）
2732 （4K*8或4KB） 2764 （8K*8或8KB） 27128 （16K*8或16KB） 27256 （32K*8或32KB）
第7 章单片机系统的扩展
EPROM
顶部开有一个圆形的石英窗口，用于紫外线透过擦除原有信息一般使用专门的编程器（烧写器）编程编程后，应该贴上不透光封条出厂未编程前，每个基本存储单元都是信息 “1”
图7―3 74LS373的结构示意图
第7 章单片机系统的扩展
7.2.2 总线驱动器74LS244, 74LS245
总线驱动器74LS244和74LS245经常用作三态数据缓冲器， 74LS244为单向三态数据缓冲器，而74LS245 为双向三态数据缓冲器。单向的内部有8个三态驱动器，分成两组，分别由控制端 1G 和2G 2G 控制；双向的有16个三态驱动器，每个方向8个。在控制端 G 有效时( G 为低电平)，由DIR端控制驱动方向： DIR为“1” 时方向从左到右(输出允许)， DIR为“0”时方向从右到左(输入允许)。 74LS244和74LS245的引脚图如图7―5 所示。

《单片机原理与技术》课件第7章-中断

1．定时器/计数器控制寄存器TCON
位7
位6
位5
位4
位3
位2
位1
位0
TF1
TR1
TF0
TR0
IE1
IT1
IE0
IT0
IT0：外部中断INT0触发方式选择位。可由用户用软件选择。 • IT0=1：设定外部中断引脚信号为下降沿触发方式。 •
IT1：外部中断INT1触发方式选择位，其功能类似于IT0。 • IE0：外部中断INT0触发有效标志位。 • IE1：外部中断INT1触发有效标志位，其功能类似于IE0。 •
•
定时器0与定时器1标志为TF0与TF1，在定时器溢出周期的S5P2设置。然后其值在下一周期由电路查询。然而，定时器2标志TF2是在S2P2设置且在定时器溢出的同一周期内被查询。 Nhomakorabea•
若请求有效且响应的条件正确，至请求的服务例程的硬件子例程调用将是下一条要执行的指令。CALL自己需要两个周期。因此，在外部中断请求的激活与服务例程的第一条指令的执行开始之间，至少需要3 个完整的机器周期。图7-9所示为中断响应时序。
图7-4 中断响应、服务及返回流程图
7.3 80C51中的中断结构
7.3.1 中断启用
图7-5 MCS-51中断源
图7-6 80C51中的IE（中断启用）寄存器
7.3.2
中断优先权
图7-7 80C51中的IP（中断优先级）寄存器
7.3.3
•
中断如何处理
在操作中，所有中断标志在每个机器周期的S5P2期间被采样。在下一个机器周期期间查询采样。若找到一启用的中断的标志已设置，中断系统生成一LCALL至在程序存储器中的适当单元，至中断服务例程的LCALL的生成，由以下3个条件中的任一个阻断：

单片机原理及接口技术第七章

7.6.2 中断返回
在中断服务子程序的最后要安排一条中断返回指令IRET，执行该指令，系统自动将堆栈内保存的 IP/EIP和CS 值弹出，从而恢复主程序断点处的地址值，同时还自动恢复标志寄存器FR 或EFR的内容，使CPU转到被中断的程序中继续执行。
7.6.4 中断请求的撤除
①若ITO (ITl) =0，外中断为电平触发方式。单片机在每一个机器周期的S5P2期间采样中断输入信号INTO （INT1）的状态，若为低电平，即可使TCON寄存器中的中断请求标志位IEO (IEl)置位，若满足响应条件就能得以及时响应。由于外中断源在每个机器周期被采样一次，所以输入的低电平至少必须保持12个振荡周期，以保证能被采样到。而一旦CPU响应中断，进入中断服务程序时，IEO (IEl)会被CPU自动删除，但由于中断系统没有对外的中断应答信号，即中断响应后没有信号输出去通知外设结束中断申请，所以，设计人员如果没有措施来撤除低电平信号，则在下一个机器周期CPU检测外中断申请时又会发现有低电平信号而将IEO (IEl)重新置位。
外部中断是由外部原因引起的，共有两个中断源，及外部中断0和外部中断1，相应的中断请求信号输入端是INT0和INT1。外部中断INT0和INT1有两种触发方式，即电触发方式和脉冲触发方式。
7.4.2 定时中断类
定时中断发生在单片机的内部，也有两个中断源，即为定时/计数器0溢出中断和定时/计数器1溢出中断。
7.4 中断源类型
中断源,中断是指由于某种事件的发生（硬件或者软件的），计算机暂停执行当前的程序，转而执行另一程序，以处理发生的事件，处理完毕后又返回原程序继续作业的过程。中断是处理器一种工作状态的描述。我们把引起中断的原因，或者能够发出中断请求信号的来源统称为中断源。

(完整word版)单片机原理及接口技术复习要点

单片机原理及接口技术复习要点第一章：微机基础知识1.微处理器：小型计算机或微型计算机的控制和处理部分。

主要包括运算器和控制器。

2.存储器：微机内部的存储器，主要包括ROM ：只读存储器；RAM ：读写存储器；EPROM ：可擦写可编程只读存储器。

3.程序计数器：用于存放下一条指令所在单元的地址的地方。

通常又称为指令地址计数器。

4.单片机：将微处理器，一定容量的RAM 和ROM 以及I/O 口，定时器等电路集成在一块芯片上构成的单片微型计算机。

intel 公司1976年推出的MCS -48系列8位单片机。

1980年推出MCS -51系列高档8位单片机。

第二章：89C51/S51单片机的硬件结构和原理1..C51/S51单片机内部结构：CPU 是单片机的核心，是单片机的控制和指挥中心，由运算器和控制器等部件组成；存储器，含有ROM(地址为000H 开始)和RAM （地址为00H~7FH ）；I/O 接口：四个与外部交换信息的8位并行接口，即P0~P3.2.PP V /EA 引脚：外部程序存储器地址允许输入端/固化编程电压输入端；当引脚接高电平时CPU 只访问Flash ROM 并执行内部程序存储器中的指令；当引脚接低电平(接地)时，CPU 只访问片外ROM 并执行片外程序存储器中的指令。

3.P0端口：P0端口是一个漏极开路的准双向I/O 端口，作输入口使用时要先写1，这就是准双向的含义，作输出口时接上拉电阻。

P1端口：是一个带有内部上拉电阻的8位双向I/O 端口。

4.访问指令：CPU 访问片内，片外ROM 指令用MOVX ；访问片外RAM 用MOVX ；访问片内RAM 用MOV 。

5.低128字节RAM 区：分为通用工作区，可位寻址区，通用工作寄存器区。

6.堆栈：在片内RAM 中专门开辟出来的一个区域，数据的存取是以先进后出的结构方式处理的。

7.时钟发生器：是一个2分频的触发器电路，它将震荡气的信号频率f ocs 除以2，向CPU 提供两相时钟信号P1和P2。

单片机课后习题及答案(1-13章)

《单片机原理及接口技术》（第2版）人民邮电出版社第1章单片机概述思考题及习题11．除了单片机这一名称之外，单片机还可称为和。

答：微控制器，嵌入式控制器.2．单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3．在家用电器中使用单片机应属于微计算机的。

答： BA．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用4．微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

5．AT89S51单片机相当于MCS-51系列单片机中的哪一型号的产品？“S”的含义是什么？答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。

6．什么是“嵌入式系统”? 系统中嵌入了单片机作为控制器，是否可称其为“嵌入式系统”? 答：广义上讲，凡是系统中嵌入了“嵌入式处理器”，如单片机、DSP、嵌入式微处理器，都称其为“嵌入式系统”。

但多数人把“嵌入”嵌入式微处理器的系统，称为“嵌入式系统”。

目前“嵌入式系统”还没有一个严格和权威的定义。

目前人们所说的“嵌入式系统”，多指后者。

7．嵌入式处理器家族中的单片机、DSP、嵌入式微处理器各有何特点？它们的应用领域有何不同？答：单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。

单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小，应用广泛。

DSP是一种非常擅长于高速实现各种数字信号处理运算（如数字滤波、FFT、频谱分析等）的嵌入式处理器。

能够高速完成各种复杂的数字信号处理算法。

单片机原理及接口技术(第三版)李朝青编著第七章作业答案

7.5 思考题与习题4. 89C51串行口有几种工作方式？有几种帧格式？各工作方式的波特率如何确定？答：四种工作方式及波特率：三种帧格式，一帧位数8/10/11三种：5. 若异步通信接口按方式3传送，已知其每分钟传送3600个字符，其波特率是多少？答：波特率：3600/60×11=660 bps.6. 89C51中SCON 的SM2、TB8和RB8有何作用？答：SM2：多机通讯控制位，用于方式2和方式3中。

TB8：在方式2，3中，是发送机要发送的第9位数据。

RB8：在方式2，3中，接收来自发送机的第9位数据（TB8）7. 设fosc=11.0592 MHz ，试编写一段程序，其功能为对串行口初始化，使之工作于方式1，波特率为1200 b/s ；并用查询串行口状态的方法，读出接收缓冲器的数据并回送到发送缓冲器。

D 0 D 1 D 2 D 3 D 4 D 5 D 6 D 7 停止位起始位 D 0 D 1 D 2 D 3 D 4 D 5 D 6 D 7 D 0D 1D 2D 3D 4D 5D 6D 8停止位起始位D 7SM0 SM1 工作方式功能波特率 0 0 方式0 8位同步移位寄存器 f osc /12 0 1 方式1 10位UART 可变 1 0 方式2 11位UART f osc /64或f osc /321 1方式311位UART可变答：SIO： MOV SCON，#01000000B ；串口方式1，且TI=RI=0 MOV TMOD，#20H ；T1作波特率发生器MOV TH1，#0E8H ；选定波特率=1200bpsMOV TL1，#0E8HSETB TR1WAIT： JBC RI，NEXT ；查询等待SJMP WAITNEXT：MOV A，SBUF ；读取接收数据MOV SBUF，A ；回送到发送缓冲器SJMP $8.若晶振为11.0592 MHz，串行口工作于方式1，波特率为4800 b/s。

单片机原理与接口技术-C51编程(张毅刚第二版)-习题答案

单片机原理及接口技术(C51编程)(第2版)-习题答案汇总23单片机答案第1章单片机概述思考题及习题1一、填空1.除了单片机这一名称之外，单片机还可称为（控制器.）或（）。

答：微控制器，嵌入式参考答案2.单片机与普通微型计算机的不同之处在于其将（）、（）和（）三部分，通过内部（）连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为（）MHz。

答：24MHz。

）和提4.专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低（高（）。

答：成本，可靠性。

二、单选1.单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B.受器件的物理性能限制C．为了通用性D.为了提高运算数度A．辅助设计应用B.测量、控制应用C．数值计算应用D.数据处理应用答：B答：B2.在家用电器中使用单片机应属于微计算机的。

一、填空5.在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为（）。

答：2μs6. AT89S51单片机的机器周期等于（）个时钟振荡周期。

答：127.内部RAM中，位地址为40H、88H的位，该位所在字节的字节地址分别为（）和（）。

答：28H，88H8.片内字节地址为2AH单元最低位的位地址是（）；片内字节地址为A8H 单元的最低位的位地址为（）。

答：50H，A8H9.若A中的内容为63H，那么，P标志位的值为（）。

答：010. AT89S51单片机复位后，R4所对应的存储单元的地址为（），因上电时这时当前的工作寄存器区是（）组工作寄存器区。

答：04H，00H，0。

11.内部RAM中，可作为工作寄存器区的单元地址为（PSW（=）。

）H～（）H。

答：00H，1FH12.通过堆栈操作实现子程序调用时，首先要把（）的内容入栈，以进行断点保护。

调用子程序返回指令时，再进行出栈保护，把保护的断点送回到（），先弹出的是原来（）中的内容。

答：PC, PC，PCH13. AT89S51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的，因为AT89S51单片机的PC是16位的，因此其寻址的范围为（）KB。

CH7单片机的串行口

7.3 串行口工作方式——方式1，异步串行通信方式
起始 D0 D1 D2 D3 D4 D5 D6 D7 停止
波特率可变, 它取决于定时器 T1 的溢出速率及SMOD的状态。数据位由 P3.0 (RXD)端接收, 由P3.1(TXD)端发送。
（1）发送过程。用软件清除 TI后, CPU执行任何一条以 SBUF为目标寄存器的指令, 就启动发送过程。一帧信号发送完时, 将置位发送中断标志TI=1, 向CPU申请中断, 完成一次发送过程。
⑤ RB8 —— 方式2和方式3中要接收的第9位数据。
⑥ TI —— 发送中断标志。
⑦ RI —— 接收中断标志。
D1
TI
99H 发送中断
D0
RI
98H 接收中断
① SM0 SM1——串行口工作方式选择位
SM0 SM1 工作方式
功能说明
00
0
同步移位寄存器输入/输出,波特率固定为fosc/12
位地址 9FH 9EH 9DH 9CH 9BH 9AH
功能
工作方式多机通接收发送接收
选择
信控制允许第9位第9位
① SM0 SM1 —— 串行口工作方式选择位。
② SM2 —— 多机通信控制位。
③ REN —— 允许接收控制位。REN=1，允许接收。
④ TB8 —— 方式2和方式3中要发送的第9位数据。
在方式0时，SM2必须为0。
③REN —允许接收控制位。REN位用于对串行数据的接收进行控制： REN=0，禁止接收；REN=1，允许接收。该位由软件置位或复位。
④TB8 —方式2和方式3中要发送的第9位数据。在多机通信中，以TB8位的状态表示主机发送的是地址还是数据：TB8=0表示数据，TB8=1表示地址。该位由软件置位或复位。 TB8还可用于奇偶校验位。 ⑤RB8—方式2或方式3时，RB8存放接收到的第9位数据。 ⑥TI —发送中断标志。当方式0时，发送完第8位数据后，该位由硬件置1。在其他方式下，遇发送停止位时，该位由硬件置1，表示帧发送结束。 ⑦RI —接收中断标志。当方式0时，接收完第8位数据后，该位由硬件置1。在其他方式下，当接收到停止位时，该位由硬件置1，表示帧接收结束。
