住宅楼照明系统认知与识图 L
建筑设备基础知识与识图9.3建筑电气照明系统
民用建筑常用的配电形式
树干式:配电形式灵活；有
色金属消耗量也较少，总投资
少；但当干线发生故障时，影
响范围较大，可靠性较低。在
正常环境的车间或建筑物内，
当大部分用电设备为中小容量
且无特殊要求时，以及施工现
场临时用电。
6～10kV 380/220V
民用建筑常用的配电形式
链接式:线路分支点设在配电箱
③特殊情况以高压方式供电。
民用建筑常用的配电形式
低压配电系统的配电方式主要有放
射式、树干式、混合式、链接式。
6～10kV
380/220V
放射式：供电可靠性高；便于计量 和经济核算；但其有色金属消耗量较 多，使用的开关设备也较多，投资费 高。当用电设备为大容量时，或负荷 性质重要，或在有特殊要求的车间、 建筑物内，宜采用放射式配电。
6~10kv
380/220v
【特别提示】
民用建筑的供电电压根据用电容量、用电设备特性、供 电距离、供电线路的回路数、当地公共电网现状及其发展 规划等因素，经技术经济比较确定。
①用电设备容量在250kW或需用变压器容量在 160kVA以上者宜以高压方式供电。
②用电设备容量在250kW或需用变压器容量在 160kVA及以下者宜以低压方式供电。
灭弧；无数字表示只有板后接线
极数：1-单极；2-双极；3-三极；4-四 极
额定电流（A） 操作形式：11-中央手柄式；12-侧面杠杆操作式；
13-中央正面杠杆操作式；14-侧面手柄式
产品名称：HD-单掷刀开关；HS-双掷刀开关
刀开关
刀开关的操作顺序是：合闸送电时应先合刀开关，再合 断路器；分闸断电时应先分断断路器，再分断刀开关。
低压断路器
照明电路识图PPT课件
照明设备的安装
照明设备的安装
照明电路的包括电源的引入、总保险盒、 单相电能表、漏电保护器、熔断器、电源插座、 灯头、开关、照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线 钳剥去导线的绝缘层（约15mm），用尖嘴钳 将线芯扳成90°，再钳住线芯顺时针方向打圈， 接下来，把零线接入螺口平灯座与螺纹连接的 接线桩头上，最后，用木螺钉将灯座固定在圆 木上。
照明电路识图
2．日光灯的安装
1）日光灯灯脚的安装： 2）灯脚引线的安装： 3）恢复灯脚支架与灯脚的连接。 4）安装日光灯镇流器。 5）连接日光灯内部线路。 6）根据日光灯原理图，分别从两个灯脚中取出一根导线与启动器连 接。 7）启动器座的安装。 8）启动器的安装。 9）日光灯灯管的安装。 10）根据日光灯原理图将电源线接入日光灯电路中。 11）通电检验。
（1）接触紧密，接头电阻小，稳定性好，与同长 度同截面导线的电阻比值不应大于1。
（2）接头的机械强度应不小于导线机械强度的80 ％。
（3）耐腐蚀。
2．导线的连接种类
（1）导线与导线之间的连接。
（2）导线与接线桩的连接。
（3）插座、插头的连接。
（4）压接。
照明电路识图
3．铜导线的连接
图4 单股芯线直接连接
照明电路识图
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d） 翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
照明电路识图
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。 3．塑料护套线绝缘层的剖削
建筑电气照明 电气照明施工图的识读 ppt课件
PPT课件
17
二、电气施工图的表示
1. 常用图线 绘制电气图所用的各种线条统称为图线。常用图线见表的D-1
PPT课件
13
2．项目简介
（2）电力和照明工程图。
1）电力和照明平面图。是表示建筑物内电力设备。照 明设备和配电线路平面布置的图纸，是一种位置简图。
它主要表现电力及照明线路的敷设位置，敷设方式，导 线型号、截面、根数，线管的种类及线管管径，同时还标出 各种用电设备（照明灯、吊扇、风机泵、插座）及配电设备 （配电箱。控制箱。开关）的型号。数量。安装方式和相对 位置。
情景八 电气照明施工图的识读
一、了解电气施工图纸概况，为具体看图做准备 二、电气施工图的表示 三、读图的方法 四、读图的步骤
PPT课件
1
一、了解电气施工图纸概况
（一）建筑电气工程施工图的分类
建筑电气工程施工图是以统一定的图形和文字符号辅
以简单扼要的文字说明，把建筑中电气设备安装位置、配管
配线方式、安装规格、型号以及其他一些特征和它们相互之
PPT课件
11
（二）建筑电气工程项目的分类及简介
1、项目分类 电气工程是指某建筑的供电。用电工程，它通常包括以下几项内容。 （1）外线工程。室外电源供电线路，主要是架空电力线路和电缆线 路。 （2）变配电工程。由变压器。高低压配电柜。母线。电缆，继电保 护与电气计量等设备构成的变配电所。 （3）室内配线工程。主要有线管配线，桥架线槽配线，瓷瓶配线。 钢索配线等。 （4）利电力工程。各种风机。水泵。电梯。机床。起重机等动力设 备（各种型式的电动机）和控制器与动力配电箱。 （5）照明工程。照明灯具。开关。插座，电扇和照明配电箱等设备。 （6）防雷工程。建筑物。电气装置和其他设备的防雷设施。 （7）接地工程。各种电气装置的工作接地和保护接地系统。 （8）弱电工程。消防报警系统。安保系统，广播，电话。闭路电视 系统

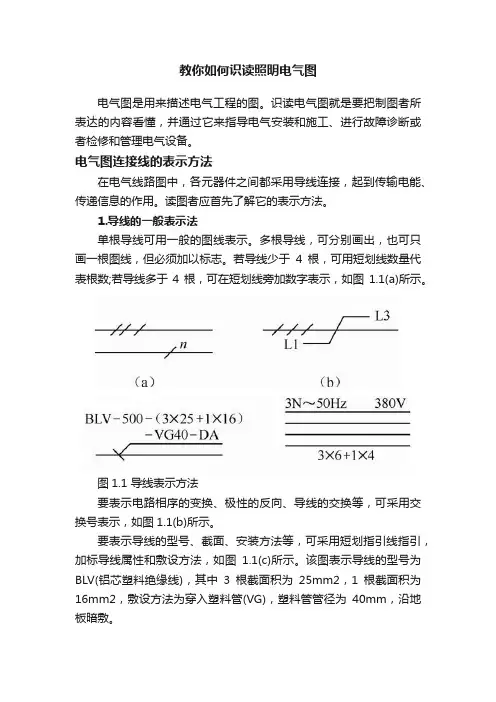

教你如何识读照明电气图
教你如何识读照明电气图电气图是用来描述电气工程的图。
识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。
读图者应首先了解它的表示方法。
1.导线的一般表示法单根导线可用一般的图线表示。
多根导线，可分别画出，也可只画一根图线，但必须加以标志。
若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。
图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。
要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。
该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。
导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“+”将其分开，如图1.1(d)所示。
2.导线连接点的表示导线的连接点有“T”形连接点和多线的“+”形连接点。
对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。
对于“+”形连接点，必须加实心圆点，如图 1.2(b)所示。
而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。
图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图，对多根平行连接线，应按功能分组。
若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。
(2)标记为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。
图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。
照明平面图阅读技巧及案例解析
照明平面图阅读技巧及案例解析(1)照明平面图以某综合楼二层照明平面图为例，见附图二层照明平面图。
根据设计说明中的要求，图中管线均采用电线管沿墙或楼板内敷设，管径为16mm，导线采用塑料绝缘铜导线，截面积为2.5mm2，管内导线的根数按图中标注，在黑实线(表示管线)上没有标注的表示敷设两根导线，在黑实线上的短斜线上标注的数字则表示导线根数，如有斜线上标注4即为四根导线。
在图中办公室里，开关到灯具间的导线即为四根(如下图所示)，以此类推。
大厅、中厅上空和边厅上空的电源是由大厅照明配电箱2AL引入的，分为WL1、WL2、WL3、WL4、WL5、WL6六个照明回路；左侧区域的电源是从走道靠左侧楼梯间的电井中的照明配电箱2AL-1引入的，分为WL1、WL2照明回路和2WE1、2WE2应急照明回路；右侧办公区域的电源是从消防前室的照明配电箱引来的，只有WL1一个照明回路；右侧公共区域的应急照明电源是从一楼1AT-1箱引来的，共1AT-1，2WE1和1AT-1，2WE2两回路。
在配电箱内一般由自动开关控制，不经过漏电保护器。
所有进门处安装开关，安装高度为1.4米，距离门框150mm～200mm。
照明平面图在进行照明设计时，应根据视觉要求、作业性质和环境条件，通过对光源、灯具的选择和配置，使工作区或空间具备合理的照度、显色性和适宜的亮度分布及舒适的视觉环境。
灯具的选择是根据具体房间和区域的功能而定的，在确定照明方案时，应考虑不同类型建筑队照明的特殊要求，并处理好电气照明与天然采光的关系。
室内一般照明采用同一种类型的光源，当有装饰性或功能性要求时，亦可采用不同种类的光源。
图中办公室采用直管荧光灯，公共走道、走廊、楼梯间设人工照明，此建筑为高层建筑，所以还设置了自带电源的应急照明灯、疏散指示灯和安全出口指示灯(如图2所示)。
疏散指示灯为嵌入式安装，底边距地0.3米，安全出口指示灯为杆吊式安装，底边距地3.0m，荧光灯为吸顶式安装。
建筑电气照明供配电系统详细解析，图文并茂，简单易懂！
建筑电气照明供配电系统详细解析，图文并茂，简单易懂！一、供配电网络的接线方式照明供配电网络一般由馈电线、干线和分支线组成。
馈电线是将电能从变配电所低压配电屏送至总照明配电箱(盘)的线路;干线是将电能从总配电箱(盘)送至各个分照明配电箱的线路(主干线)以及由分配电箱引出的供给多个照明器的线路(支干线);分支线是将电能从各个支干线或分照明配电箱送至各个照明器的线路，如图 1.9所示。
图1.9 照明配电线路的基本接线照明供配电网络的接线方式，根据馈电线、干线和分支线的连接情况通常可分为以下4种。
1.放射式接线如图1.10所示，放射式接线用的导线较多，占用的低压配电回路较多，有色金属消耗量大，投资费用较高，但当线路发生故障时，受影响停电的范围较小。
因此，对于较重要的负荷多采用放射式接线。
图1.9所示的低压配电屏至总配电箱以及总配电箱至分配电箱的配电均为放射式接线。
图1.10 放射式接线2.树干式接线如图1.11所示，树干式接线方式结构简单，投资费用和有色金属用料均较省，但在供电可靠性方面不如放射式接线，在一般性照明供配电系统中应用较广泛。
图1.9中由分配电箱引出的支干线也为树干式接线。
图1.11 树干式接线3.链式接线图1.12 链式接线如图1.12所示，链式接线原理与树干式接线相同，二者的区别仅在于树干式接线的干线没有中间断点，而链式接线的干线在中间配电箱处是断开的。
这种接线方式的投资费用和有色金属的用料比树干式接线更省，但供电可靠性也比树干式接线更低，通常应用于干线敷设较困难的场合。
4.混合式接线混合式接线是放射式接线和树干式(或链式)接线的组合使用方式，如图1.13所示。
这种接线方式可根据照明配电箱的布置位置、容量、线路走向等综合考虑。
在当前的照明设计中这种方式用得最为普遍。
图1.9中由分配电箱至各个照明器的配电即为放射式与树干式组成的混合式接线。
图1.13 混合式接线二、供配电网络的典型接线1.照明供电电源的典型接线照明供电电源的接线方式与照明工作场所的重要程度、负荷等级有关，现分述如下。
教你如何读懂照明系统图
系统图是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。
与土建图纸不同，安装图纸主要是用各种规范性的符号代替，所以顺便结合前几篇我们所学习的知识，认清各自代表什么意思。
一、电气系统图系统图是安装图纸中必不可少的一部分，电气系统图即电气系统控制图。
是用来表明供电线路与各设备工作原理及其作用，相互间关系的一种表达方式。
如下图，就是一个系统图。
图1同学们看到图纸，一开始肯定有些懵，信息很多，我们一点点从头开始讲解。
还记得一开始咱们讲解的照明系统的组成吗？系统图其实就是把这些组成部分详细表示出来图2首先把系统图按大块分开。
图3系统图的展现的就是一个建筑配电箱的接线情况，如何布线通往各处的分配电箱以及其它线路。
图4 图5二、系统图符号识别系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。
原理大家应该都明白了，但是还是看不懂。
原因安装图纸都是用符号来表示，对于零基础来说，这些就是天书。
这时就要用到前面我们学习的识图知识，不知道的，先看看前面的安装文章。
1、总配电箱尺寸（重点）电气安装上的字母符号大概有3000多个，记，肯定是记不住，只要了解常见的重要的字母符号示意也就可以了。
安装图纸都会给图示表，如图6所示。
看不明的找图示就可以了。
图6首先找到总配电箱的尺寸，如图7所示。
图7580*600*120是总配电箱尺寸580*600*120（长*高*厚）配电箱名称：AL02、总配电箱内电气原件配电箱基本上都是购买的成品，算量时计算个数即可，箱内元器件大家大概了解就行，不用刻意记忆。
图83、进线电缆（重点）图9前面在讲电线配管时，重点讲了它们的符号识别。
现在拿来实践一下，如果你还是认不清，说明前面学习的还是不扎实。
YJV22-4*95-SC100FCYJV：交联聚乙烯绝缘、聚氯乙烯护套、（铜芯）电力电缆22：铠装电缆4*95：四芯，每根95平方毫米SC100：直径为100mm的焊接钢管FC：沿地暗敷设常见电线表示方法L——铝T——铜（省略）J——交合Q——轻型R——软型X——镀锌J——加强型（第二个J表示含义）G——钢B——第一次出现，表示布线；第二次出现，表示平型V——第一次出现，表示聚氯乙烯（塑料的）绝缘；第二次出现，表示聚氯乙烯L——线芯为铝芯。
教你怎样快速看懂室内照明电气施工图
教你怎样快速看懂室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警、广播、电话、闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。
夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配塑料线槽配线钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号地面（板）D墙Q柱Z梁L顶棚P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线 (一般不标注)T 铝芯导线L绝缘种类：聚氯乙烯绝缘V 橡胶绝缘X 氯丁橡胶绝缘XF 聚乙烯绝缘Y内护套聚氯乙烯套V 聚乙烯套Y其它特征绝缘导线、平行B 双绞线S 软线R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。
照明电路识ppt课件
导线的剖削与衔接
一、绝缘导线线头绝缘层的剖削
1．塑料硬线绝缘层的剖削
〔a〕
〔b〕
图1 钢丝钳剖削塑料硬线绝缘层
〔a〕切人
〔b〕刀以45°角倾斜切人 〔c〕刀以25°角倾斜推削 〔d〕翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
5．单相电能表的安装
〔1〕单相电能表的规格和构造
单相电能表外形
单相电能表的构造
〔2〕单相电能表接线 普通家庭用电量不大，电能表可直接接在线路上，单相电
能表接线盒里共有四个接线桩，从左至右按l、2、3、4编号。 直接接线方法普通有两种：①按编号l、3接进线〔1接相线，3 接零线〕，2、4接出线〔2接相线，4接零线〕，如下图。②按 编号1、2接进线〔1接相线、2接零线〕，3、4接出线〔3接相 线，4接零线〕。
2．零线接法 结合电气系统图设有维护接地和零线接线 板各一块即PE和N。照明线路为单相两线制即L、N， 插座线路为单相三线制即L、N、PE。
3．配线方式室内配线为穿管暗敷，照明开关、插座均 为暗装。
4．照明配电箱 配电箱的型号是PMLR一2—23L/CPM， 由二极漏电断路器、单极断路器、零线接线板、维护 接地接线板等组成。
注：这八项的详细内容参见教材
3．开关和插座的安装
〔1〕开关的安装
开关是控制灯具的电气元件，开关有明装和安装之分，暗装开关普通 在土建工程施工过程中安装，但有时家庭装修时要挪动开关为位置或多 加控制开关，这时也要懂得暗装开关的安装步骤。明装开关普通安装在 木台上或直接安装在墙壁上。
〔2〕插座的安装
根据电源电压的不同，插座可分为三相四眼插座 和单相三眼或二眼插座；根据安装方式不同，插座又 可分为明装式和暗装式。单相二眼的接线原那么：左 零右相；单相三眼插座的接线原那么：左零右相上接 地，将导线分别接入插座的接线桩内，这里应留意接 地线的颜色，根据规范规定接地线应是黄绿双色线。 另外，接线时，也可根据插座后面的标识，L端接相 线，N端接零线，E端接地线。
建筑照明系统基础知识与识图
2019年10月30日
第一章第28页
建筑电气
3、塑料护套线配线 塑料护套线具有双层塑料保护层，即线芯绝缘
为内层，外面再统包一层塑料绝缘护套，常用有 BVV型、BLVV型、BVVB型和BLVVB型。塑料护 套线配线主要用于住宅及办公等建筑室内电气照明 等明敷线路，用铝皮线卡(钢精轧头)或塑料钢钉线卡 将导线直接固定于墙壁、顶棚或建筑物构件的表面。 但应避开烟道和其他发热表面，与各种管道相遇时， 应加保护管保护且绕行，与其他管道间的最小距离 不得小于规范规定。
第一章第48页
（4）嵌入 式照明器的大 部分或全部嵌 入顶棚内，只 露出发光面。
（5）台式 主要供局部照明 用。 （6）庭院式
2019年10月30日
建筑电气
第一章第49页
2、按灯具的结构特点分
建筑电气
（1）开启式 其光源与外界的空间相通。 （2）闭合式 其光源被透光罩包合，但内外 空气仍能流通。 （3）密闭式 （4）防爆式
2、导线敷设部位的标注 SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内
2019年10月30日
第一章第24页
建筑电气
常用配线方法有：瓷瓶配线、管子配线、线 槽配线、塑料护套配线、钢索配线等。
1、管子配线 绝缘导线穿入保护管内敷设，称为管子配线。
这种配线方法安全，可避免腐蚀气体的侵蚀和遭 受机械损伤，更换导线方便。因此，此种配线方 法是目前采用最广泛的一种。管子配线工程的施 工内容可分为两大部分，即配管(管子敷设)和穿 线。
住宅楼照明系统认知与识图 L
原理接线图
今日事，今日毕
谢 谢
四、照明配电系统的组成及形式
照明配电系统一般由进户线、总配电箱、干 线、分配电箱、支线和用电设备（灯具、插座等） 组成。
三、常用电气文字标注 1、导线的标注 在系统图或平面图的图线旁标注一固定 的文字符号，用以说明线路的用途、导线型 号、规格、根数、线路敷设方式及敷设部位 等。 导线标注的基本格式是：
建筑电 气工程 施工应 与土建 工程及 其他安 装工程 相互配 合进行。
设备的 安装方 法等要 求要求 不能完 全反映， 要“参 照×× 规范”。
建筑电 气工程 的简图 用投影 和符号 绘制比 其他工 程的透 视图难 度大。
照明工程图
一、照明工程图的组成 照明工程图主要由施工说明、主要设备 材料表、照明系统图和照明平面图组 1、照明系统图 主要表示照明供配电系统各部分的组成 以及各部分之间的相互关系。照明系统图一 般用单线图的形式绘制，图中还标出配电箱、 开关、熔断器、导线的型号和规格，保护管 径和敷设方式、用电设备名称等。
住宅楼照明系统认知 与识图
建筑电气工程图分类
建筑电气工程图
O
说明性文件 概略图（系统图）
电路图 电气平面图 原理接线图 详图
建筑电气工程图的特点
建筑 电气 工程 图的 特点
采用统 一的图 形符号 并加注 文字符 号绘制 出来的。
任何电 路 都必须 构 成闭合 回路。
建筑工 程图电 路中的 电气设 备通过 导线连 接构成 一个整 体
二。照明平面图
主要表示照明设备的具体安装平面位置 以及照明线路的平面走向路径。 照明平面图一般是在建筑平面图的基础 上，用规定的电气图形符号以单线图的形式 绘制的。 图中还用规定的文字符号对电气设备、电气 线路等进行标注。 多层建筑可绘出标准层照明平面图。一般照 明工程无剖面图。
照明电路识图 ppt课件
8
PPT课件
（a）切人
（b）刀以45°角倾斜切人 （c）刀以25°角倾斜推削 （d）翻下余下塑料层
图2 电工刀剖削塑料硬线绝缘层
9
PPT课件
2．塑料软线绝缘层的剖削 塑料软线绝缘层用剥线钳或钢丝钳剖削。剖削方法
与用钢丝钳剖削塑料硬线绝缘层方法相同。不可用电 工刀剖削，因为塑料软线由多股铜丝组成，用电工刀 容易损伤线芯。
15
PPT课件
照明设备的安装
16
照明设备的安装
照明电路的包括电源的引入、总保险盒、单相电 能表、漏电保护器、熔断器、电源插座、灯头、开关、 照明灯具和各类电线及配件辅料。 1．白炽灯的安装 将开关线接入平灯座的中心桩头上：用剥线钳剥去导 线的绝缘层（约15mm），用尖嘴钳将线芯扳成 90°，再钳住线芯顺时针方向打圈，接下来，把零线 接入螺口平灯座与螺纹连接的接线桩头上，最后，用 木螺钉将灯座固定在圆木上。
3．塑料护套线绝缘层的剖削 塑料护套线具有二层绝缘：护套层和每根线芯的绝
缘层。塑料护套线绝缘层用电工刀剖削.
10
PPT课件
（a）用刀尖在线芯缝隙处划开护套层 （b）扳翻护套层井齐根切去 剖削好的线芯
图3 塑料护套线绝缘层的剖削
（c）
11
PPT课件
4．橡皮线绝缘层的剖削
（1）把橡皮线纤维编织保护层用电工刀尖划开，将其扳翻后齐 根切去，剖削方法与剖削护套线的保护层方法类同。
（2）用剖削塑料线绝缘层相同方法削去橡皮层。 （3）最后将松散棉纱层翻到根部，用电工刀切去。
5．花线绝缘层的剖削
（1）用电工刀在线头所需长度处将棉纱织物保护层四周割切一 圈后将其拉去。
（2）在距离棉纱织物保护层l0mm处，用钢丝钳按照剖削塑料软 线类同方法勒去橡皮层。
电器照明识图
1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。
⑵总开尖的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率 数，各条照明支路分相情况。
如图3-1中C45N-32A/1P 表示是C45系列小型断路 器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算 电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中 也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示， 见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电 系统最上面的 回路。
图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电 柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4， 其中AL 表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1 -3，其 中AP 表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相尖各表，不再赘 述。
3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式， 灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3・3所示。
照明灯具在平面图上表示的 间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
第4章建筑照明系统ppt课件
➢颜色失真越少，显色指数越高，光源的显色性好。 国际上规定参照光源的显色指数为100。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
3．照度
➢照度――被照物体表面单位面积接收到的光通量， 符号为E，单位为勒克司(lx)。
➢照度不考虑被照面的性质(反射、透射和吸收)、不 考虑观察者在哪个方向，因此它只表明被照物体上 光（被照射）的强弱，并不表示被照物体的明暗程 度。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
➢ 照度----是针对被照物而言的，表示被照面接受光通量的面密 度，用来鉴定被照面的照明情况；
➢ 亮度----表示发光体在视线方向单位面积上的发光强度，它表 明物体的明亮程度。
➢ 光源显色性和色温----是光源的两个重要颜色指标。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
4．亮度
➢亮度――光源在给定方向单位投影面积上的发光强 度。符号为L，单位：尼特(nt)。
➢人眼对明暗的感觉不是取决于物体上的照度，而是 取决于物体在眼睛视网膜上成像的照度。
➢“亮度”是衡量照明质量（明暗程度）的一个重要 依据。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
