Protel99SE印制电路板设计教程第3章原理图元件库编辑

protel99se创建原理图元件库

创建原理图元件库
在我们平时使用protel99se进行电路以及PCB设计的时候,系统自带的元件库和PCB封装库,只有一小部分,大部份元件的元件库以及封装库,我们都需要自己制作,使用protel99se,我们可以很容易的制作自己需要的元件库,以供使用,在本节protel99se教程中,我们就是给大家演示,如何制作自己的SCH元件库
第一步:进入protel99se的原理图编辑器
第二步:新建一个元件
第三步:绘制SCH元件以及放入元件的管脚
第四步:给新建的元件改名
第五步:绘制制元件的外形以及放入说明文字
绘制好元件库,我们可以保存好,那么,我们绘制的元件,将会保存进入我们的元件库当中了,我们在画SCH原理图的时候,就可以调用这些
元件了。

Protel99SE教程--第3章--原理图元件库编辑

绘制圆弧与椭圆弧
• Place|Drawing Tools|Arcs 或EllipticalArcs命令或单击快捷键 • 启动绘制圆弧命令后,在待绘图形的圆弧中心处单击鼠标左键,然后移动鼠标出现圆弧预拉线,调整圆弧半径,然后单击左键,指针自动移到圆弧缺口的一端,调整好位置后单击左键,结束绘制. • 按[Tab]键设置圆弧属性 • 双击已绘好的圆弧设置属性 • 属性:中心点的X,Y坐标;线宽;缺口的起始/结束角度;线条颜色;选取状态;圆弧半径或X轴半径Y轴半径 • 单击绘好的圆弧,进入点取状态:半径及缺口端点处出现控点
Orientation下拉列表框：设置管脚的放置方向。 Dot Symbol 复选框：选中后管脚末端出现一个小圆圈，代表该管脚为低电平有效。 Clk Symbol 复选框：选中后管脚末端出现一个小三角形，代表该管脚为时钟信号管脚。 Electrical Type 下拉列表框：设置管脚的类型，共有八种管脚类型，即Input输入型、I/O输入/输出型、Output输出型、 Open Collector集电极开路输出型、Passive无源型、 Hiz 三态输出型、Open Emitter发射极开路输出型、Power电源型。 Hidden复选框：选中后管脚具有隐藏特性，管脚不显示。 Pin Length：设置管脚的长度。参数设置完毕，单击 OK 按钮，将管脚移动到合适位置后，单击鼠标左键，放置管脚。放置管脚时要注意管脚只有一端具有电气特性，在放置时应将不具有电气特性的一端（即光标所在端），与元件图形相连。
绘制Bezier曲线
• Place|Drawing Tools|Beziers命令或单击快捷键 • 启动绘制Bezier曲线命令后,鼠标为一大十字符号,先确定第一点,再确定第二点,第三点…直到单击右键结束 • 双击曲线设置属性:线宽;线颜色;选取状态 • 单击曲线,显示出曲线生成的控点.拖动这些控点可以调整曲线的形状

PROTEL99SE第3章原理图的绘制

Text对话框，在该对话框中可以输入文字、数字、字符等。
（3）所有属性修改完成后，点击【OK】按钮。移动鼠标到合适的位置，单击鼠标左键，放置文本框。单击鼠标右键或者 Esc键退出插入文本框状态。
8、绘制矩形和圆角矩形
四个角都是直角的矩形叫直角矩形，四个直角被替换成圆弧的矩形叫圆角矩形。
使用下列方法之一运行绘制圆角矩形命令： ● Place Drawing Tools Round Rectangle ● 单击布线工具栏上的
二、元件的放置
取出元件后，元件粘在鼠标上并随着鼠标移动。每按一次空格键，可以使元件按逆时针方向旋转90度。
三、常用元件
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
英文名称
HEADER PIN ANTENNA BATTER BELL BNC BRIDGE BUFFER BUZZER CAP CAPACITOR CAPACITOR FEED CAPACITOR POL CAPVAR CON CRYSTAL DB9 DIODE DIODE VARACTOR
在原理图中放置总线和总线分支线，该实例的最终结果如图所示。
现场演示
4、网络标号
除了通过绘图导线的连接使元器件之间具有电气连接外，还可以通过放置网络标号。通过放置同样的网络标号，来实现
元器件的连接。网络标号是具有实际的电气意义。
网络标号主要使用的场合： ● 简化电路图：利用放置同样的网络标号代替实际的走线。 ● 层次电路或者多重式电路各个某块之间的连接。
Ptotel 99 SE 为电路图提供了不具有电气特性的绘图工具栏。
1、绘图工具栏
通过执行【view视图】/【Toolbars工具条】 /【Drawing Toolbar绘图工具条】命令，绘图工具栏如下图所示。

Protel99se入门级学习资料3

创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。

要使用这些元器件，就必须实现自行创建。

下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。

对于相应元件封装库的创建，我们将在下一节中讲述。

一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。

1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。

图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。

图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。

图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。

5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。

图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。

图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。

8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。

图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。

图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。

图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。

protel99se经典高校教程第三章

2.使用主工具栏里的选取工具来选取对象
区域选择移动元件
取消选择
区域选择工具的功能是选中区域里的零件。它与前面介绍的方法基本相同。唯一的区别是：单击工具栏里的区域选取图标后，光标从开始起就一直是十字状，在形成选择区域工程中，不需要一直按住鼠标。取消选取工具的功能是取消图纸上所有被选零件的选取状态。单击图标后，图纸上所有带黄框的被选对象全部取消被选状态，黄色框消失。移动被选零件工具的功能是移动图纸上被选取的元件。单击图标后，光标变成十字状，单击任何一个带黄框的被选对象，移动光标，图纸上的所有带黄狂的被选元件都随光标一起移动。
3.2 编辑元件
设置元件编辑对话框

打开元件编辑对话框的方法
（1）在真正将元件放置在图纸之前，此时元件符号可随鼠标移动，如果按下“Tab”键就可以打开元件编辑对话框（2）如果元件已经被放置在图纸上，可以通过菜单命令Edit-change来实现。该命令可将编辑状态切换到对象编辑模式，此时只需将鼠标指针指向该对象，单击鼠标左键即可。（3）可以直接在元件的中心位置，使用鼠标双击元件，就可以打开元件编辑对话框。
元件库中的型号（不允许修改）元件的序号
元件的封装(按默认值）
图 3-3
元件型号
（2）完成输入后，点击OK按钮，屏幕上出现一个十字光标表示系统处于放置元件状态，将光标移动到合适的位置点击鼠标，将该元件定位。（3）屏幕上又会出现下图所示的对话框，其中默认的元件样本名是上次取用的元件样本名。指定取用的元件样本名后，再点击“OK”按钮。（4）屏幕上再次出现要求输入元件序号的对话框，其中默认的元件序号将自动加1，例如上次取用的元件序号若为 R5，这次自动变为R6。（5）点击鼠标右键，系统退出放置元件状态。

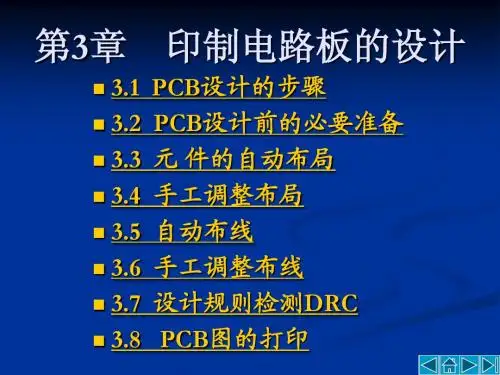

Protel99SE教程第03章

而没有穿透到顶层或底层的过孔。

单面板：电路板一面敷铜，另一面没有敷铜，敷铜的一面用来布线及焊接，另一面放置元件。单面板成本低，但只适用于比较简单的电路设计。双面板：电路板的两面都敷铜，所以两面都可以布线和放置元件，顶面和底面之间的电气连接是靠过孔实现的。由于两面都可以布线，所以双面板适合设计比较复杂的电路，应用也最为广泛。
流）技术安装SMD元件时，锡膏防
护层用来建立阻焊层的丝印。
6．丝印层（Silkscreen layers）

丝印层主要用于绘制元件的轮廓、放置元件的编号或其他文本信息。
7．钻孔层（Drill layer）

钻孔层主要是为制造电路板提供钻孔信息，该层是自动计算的。Protel 99 SE 提供Drill guide和Drill drawing两个钻孔层。
引入网络表、修改封装
元件布局
自动布线
手工调整布线
整体编辑
输出打印
结束
3.2 PCB设计前的必要准备
1. 2. 3. 4. 5. 6. 7.

创建PCB图文件制作新元件制作新元件的PCB封装加载元件PCB封装库设置电路板的工作层面规划电路板加载网络表
1. 创建PCB图文件

执行菜单命令【View】/【Toggle Units】就能实现这两种单位之间的相互转换。也可以按快捷键Q进行转换。转换后工作区坐标的单位和其他长度信息的单位都会转换为mm（或mil）。安全间距：进行印刷电路板的设计时，为了避免导线、过孔、焊点及元件的相互干扰，必须使它们之间留出一定的距离，这个距离称之为安全间距（Clearance）。

Protel99SE教程使用方法

2.2.4 设置原理图图纸
• 一般系统默认图纸的大小为B号图纸。当构思好原理图后，最好能先根据构思的整体布局设置好图纸的大小。当然，在画图中或以后可以再修改也是可以的。
• 有两种方法可以改变图纸的大小。在设计窗口中，单击鼠标右键选择浮动菜单下
的文档选项【Document Option…
2.2.5 装入元件库
Protel 99 SE使用教程
目录第一章 Protel 99 SE简介第二章原理图设计第三章制作原理图元件第四章产生报表第五章印制电路板的设计第六章 PCB图设计常用操作功能第七章创建自己的PCB元件第八章电路板的设计规则
第一章 Protel99SE简介
• 1.1 Protel 99 SE的组成 • 1.2 Protel 99 SE的运行环境 • 1.3 Protel 99 SE的操作环境及特点 • 1.4 电路板设计的基本步骤
• 首先，打开原理图管理浏览器。在工作窗口为原理图编辑器窗口的状态下，单击设计管理器顶部的【Browse Sch】标签即可打开原理图管理浏览器窗口，如图2-13所示。
• 单击【Add/Remove】按钮，出现如图2-14所示的添加/删除元件库对话框。
2.3 放置元件
2.3.1 利用浏览器放置元件
1.2 Protel 99 SE的运行环境
1．运行Protel 99 SE的推荐配置
CPU：≥Pentium II 400及以上PC机内存：≥64M 显卡：支持800×600×16位色以上显示光驱：≥24倍速
2．运行环境
• Windows NT/95/98及以上版本操作系统。由于系统在运行过程中要进行大量的运算和
Part”。

protel99se第三章

1. 创建元器件报表选定元器件，单击菜单ReportsComponent，系统自动生成元器件报表文件（.Cmp）。 2. 创建元器件库报表单击菜单Reports-Library，系统自动创建名为（.rep）的元器件库报表文件，同时伴随生成一个.Csv文件。
第3章元器件库操作元器件库报表
Protel 99 SE 原理图及设计教程柳春锋高教出版社 PCB
本章小结

1. Protel 99 SE 系统为设计者绘制原理图，准备了较多的元器件库，每个元器件库中又包含有许多的元器件。用户可根据工作需要，利用元器件库编辑器提供的工具，组织自己的元器件库。 2. 元器件的创建可以使用两个方法，一个是利用绘图工具，从零开始，创建新的元器件；另一个是对已有的元器件进行修改来创建新的元器件。 3. 元器件创建的一般步骤是：新建一个元器件库；绘制元器件几何外形；放置引脚；修改引脚参数；设定元器件信息；最后保存元器件库文件。 4. 在元器件库中，创建元器件结束后，可通过输出的元器件库报表等有关文件，了解元器件库及元器件的信息。这些报表是元器件报表、元器件库报表、元器件规则检查报表，其扩展名分别为.Cmp、.Rep、.Err。
第3章元器件库操作
Protel 99 SE 原理图及设计教程柳春锋高教出版社 PCB
元器件库编辑器
元器件库的管理
新建元器件
元器件库有关报表
第3章元器件库操作
Protel 99 SE 原理图及设计教程柳春锋高教出版社 PCB
本章知识点 ●元器件库的创建 ●元器件的创建 ●元器件库管理 ●元器件报表

Protel99SE教程,使用方法

LOGO
LOGO
LOGO
2.5 绘制原理图的方法总结
原理图的绘制并不复杂，主要是要学会熟练运用，要熟悉工具栏上的按钮和元件库的一些常用元件。
这里要着重提出的是关于画面的管理的问题。在前面的内容中没有做特别的介绍，而关于画面的管理对于整个绘制过程又是非常重要的。
LOGO
LOGO
第3章制作原理图元件
LOGO
2.2 绘制原理图前的必要准备
2.2.1 启动Protel 99 SE
LOGO
2.2.2 创建原理图设计文件
如果在此之前用户没有打开任何设计数据库，可以选择主菜单区的【File】/【New】选项。
如果在此之前已经打开了一个或多个设计数据库，可以选择主菜单区的【File】/【New Design】选项，单击鼠标或按回车键即可。按
LOGO
1.3.3 印制电路板设计环境
1．丰富的设计规则 2．易用的编辑环境 3．智能化的交互式手工布线 4．丰富的封装元件库及便简的元件库
编辑和组织操作 5．智能化的基于形状的自动布线功能 6．可靠的设计校验
LOGO
1.4 电路板设计的基本步骤
一般而言，设计电路板最基本的过程可以分为以下3大步骤。 1．电路原理图的设计
LOGO
LOGO
2.2.5 装入元件库
首先，打开原理图管理浏览器。在工作窗口为原理图编辑器窗
口的状态下，单击设计管理器顶部的【Browse Sch】标签即可打开原
理图管理浏览器窗口，如图2-13所示。
单击【Add/Remove】按钮，出现如图2-14所示的添加/删除元件
库对话框。
LOGO
LOGO
LOGO
二、元件方向的调整

Protel99SE原理图元件库的编辑

实验二 Protel99SE原理图元件的制作实验时间：2014年11月14 日；实验学时：2学时；实验成绩：一．实验目的：1．掌握Protel99SE软件原理图元件库的编辑与管理2．掌握绘制元件符号的方法3．掌握编辑已有元件符号的方法二．实验内容1．在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）2．打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中，思考“元件组”的意义是什么？并可在书写实验报告时选择回答“思考题6”。

3．设置电路图纸设置为A4。

绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；并将所绘制图形粘贴到实验报告中！4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：(1)制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。

图1 数码管REDCA(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：图2 元件4006（注意：引脚7和14被隐藏了）5．将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。

6．打开Miscellaneous Devices.ddb元件库中的DIODE元件，修改引脚号属性：将引脚号1改为A，引脚号2改为K；并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。

Protel 99SE原理图与PCB设计操作指南

Protel 99SE原理图与PCB设计操作指南Protel 99SE是个庞大的EDA软件和完整的全方位电路设计系统，其包含了电路原理图设计、电路的数/模混合仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能。

（建议学生用自己的学号在D盘新建文件夹）一、原理图设计1、建立设计文件库把与设计相关的所有设计文件，如原理图、PCB等文件都存储在同一个综合设计库中，并在同一个综合设计编辑窗口中显示。

同时设计文件库也保存文件夹及设计的层次信息。

Protel 99SE设计文件库文件的扩展名是.ddb。

双击Protel 99SE图标，出现设计管理器（Design Explorer）界面，其左边是管理窗口Explorer（若没有，可选择View\Design Manager）。

选择File\New或File\New Design…菜单，出现New Design Database对话框，其中Design Storage Type选项选MS Access database方式；设计文件库名默认为MyDesign.ddb（建议学生用自己的学号作为设计文件库名）；点击B rowse…可以选择要保存的文件夹，点击OK确定。

设计文件库MyDesign.ddb包括Design Team、Recycle Bin（垃圾箱）和Documents目录。

2、新建设计工作区以及环境参数设置双击设计文件库（MyDesign.ddb）中的Documents目录，此时该目录下为空。

选择菜单File\New…或在Documents的空目录下单击鼠标右键选择N ew…，出现New Document窗口，选择Schematic Document（原理图文件）并点击OK确定，在Documents 目录下将出现原理图文件名，默认为Sheet1.sch，可以根据需要更改该文件名。

在新建的原理图文件名（Sheet1.sch）图标上双击鼠标左键，则打开该原理图文件，然后选择菜单Design\Options…，出现Document Options窗口，可以进行工作区大小（Standard Style）设置及网格（Grids）设置，还可以设置工作区的背景颜色等。

Protel99SE教程第3章原理图元件库编辑

心处单击左键-移动鼠标调整好半径-单击左键-光标会自动移动到缺口的一端,调整好位置后单击左键-调整缺口的另一端.调整好后单击左键,结束饼图绘制 • 按[Tab]键设置饼图属性 • 双击饼图设置其属性:中心点的XY坐标;饼图半径;边框线宽及颜色;缺口的起始结束角度;填充颜色;实心或空心;选取状态
3.4.2 绘制元件图形与编辑元件管脚
对于规则元件，通常可以使用矩形来定义元件的边框图形；对于不规则的元件则需要使用画线、画多边形等方式进行绘制。
元件图形绘制完毕，就可以在图形上添加管脚。
执行菜单Place→Pins或单击画图工具栏上按钮，进入放置元件管脚状态，此时光标上悬浮着一个管脚，按<Tab>键，屏幕弹出图3-6所示的管脚属性对话框。对话框中主要参数含义如下。
3.4.1 新建元件库
1.新建元件库进入Protel99SE，执行菜单File→New，在出现的对话框中双击图标，新建一个元件库，修改元件库名。在元件库中，系统会自动新建一个名为Component_1的元件，执行菜单Tools→Rename Component更改元件名。
2.设置栅格尺寸执行菜单Options→Document Options，打开工作参数设置对话框。在Grids区中设置捕获栅格（Snap）和可视栅格（Visible）尺寸，一般均设置为10mil。
Protel99SE教程第3 章原理图元件库编辑
3.1 启动元件库编辑器
随着新元件的不断涌现，用户需要通过Protel99SE的元件库编辑器来自己设计元件，也可以到Protel公司的网站下载最新的元件库（Library）。
进入Protel99SE，执行File→New，在出现的对话框中双击图标，新建元件库，系统默认为Schlib1.lib，用鼠标双击Schlib1.lib文件，可以打开原理图元件编辑器，进入图3-1 所示的元件编辑器界面。

Protel 99 SE实用教程第3章原理图设计

3.2.1 定义图纸外观
（3）设定图纸方向。对图纸方向的设定是在图3-4所示窗口中的【Options】（选项）栏中完成的，该区域中包括图纸方向的设定、标题栏的设定及边框底色的设定等几部分。单击【Orientation】（方向）选项的按钮，在下拉列表框中选择【Landscape】（水平）选项，即可将图纸的方向设定为水平方向，如图3-5所示。 Protel 99 SE的图纸方向有以下两种选择。【Landscape】（水平）：图纸水平横向放置。【Portrait】（垂直）：图纸垂直纵向放置。在进行电路图设计时，将图纸方向设定为水平方向，不过这也不一定，应当根据图纸最终的布局来决定图纸的方向。两种方式下图纸的外形如图3-6所示。（4）设置【Title Block】（图纸标题栏）。单击【Title Block】选项后的按钮，在下拉列表中选择【Standard】（标准型）选项，即可将图纸的标题栏设置为标准型，如图3-7所示。
7．校验、调整和修改完成原理图设计和调整后，读者可以利用Protel 99 SE提供的各种校验工具，根据设定规则对原理图设计进行检验，然后再做进一步的调整和修改，以保证原理图的正确无误。下面以图3-2所示的指示灯显示电路为例，向读者详细介绍原理图的基本绘制过程。
3.1 原理图设计基本流程
图3-2 原理图设计实例
3.1 原理图设计基本流程
一般地，原理图设计的基本流程如图3-1所示。 1．新建原理图设计文件
新建原理图
设置工作参数
为了方便电路板设计文件的管理，在新建原理图设计之前，应当先创建一个设计数据库文件，然后在该设计数据库文件下新建原理图设计文件。 2．设置图纸区域工作参数
图纸区域工作参数的设置指的是图纸大小、电气栅格、可视栅格和捕捉栅格等参数的设置，它们构成了原理图设计的工作环境。只有这些参数设置合理，才能有助于提高原理图设计的质量和效率。
