柴油发动机结构原理完全版(精选)
柴油机工作原理及结构
柴油机工作原理及结构柴油机是一种利用柴油作为燃料的内燃机，具有高效、经济、耐用等特点，在工业和农业领域中广泛应用。
柴油机的工作原理及结构可以总结为以下几个方面。
1.工作原理柴油机采用压燃式燃烧，即通过在气缸内放入高压燃油、高温空气和压缩空气，使燃油在高压下燃烧形成高温高压的气体推动活塞做功。
具体过程如下：（1）进气过程：活塞在下行过程中，气缸上部的进气门打开，使活塞通过吸气工作行程吸入新鲜空气。
（2）压缩过程：活塞在上行过程中，进气门关闭，将气缸内的空气压缩，增加压力和温度。
（3）燃烧过程：活塞接近行程上限时，柴油喷油器喷射燃油进入气缸，燃油与高温高压的压缩空气混合，在压力下燃烧产生高温高压的气体。
（4）工作过程：燃烧产生的高温高压气体将活塞推向下行行程，传递动力给曲轴。
同时，曲轴带动连杆，使输出轴旋转，从而传递动力。
2.结构组成柴油机的主要结构组成包括缸体、活塞、连杆、曲轴、气门机构、喷油器等几个关键部位。
（1）缸体：柴油机的气缸由铸铁或铝合金制成，用于容纳活塞和产生燃气压力。
（2）活塞：活塞是柴油机中的可动部件，具有套筒、活塞环等组成，能够和气缸形成密封空间，使燃气能够向活塞施加压力。
（3）连杆：连杆用于连接活塞和曲轴，在活塞的上下运动中将线性运动转化为旋转运动，输出动力给曲轴。
（4）曲轴：曲轴是柴油机的主要输出部件，由多个曲柄连杆构成，能够将活塞运动的直线运动转化为可旋转的运动。
（5）气门机构：柴油机的气门机构控制气门的开闭，包括进气门和排气门，通过准确控制气门的开启和关闭时间，保证燃气进出气缸的顺序和时间，以实现正常的工作循环。
（6）喷油器：喷油器是柴油机中的一个重要部件，用于将燃油喷射到气缸中形成高压燃烧气体。
喷油器通过锥型喷嘴和喷孔等构造，以及精确控制的燃油供给系统，可实现高压细密的燃油喷射。
柴油机的工作原理和结构使其能够高效地将燃油转化为机械能，在各个应用领域中广泛使用。
随着技术的发展，柴油机的功率、效率和环保性能也不断提升，为工农业生产和交通运输提供了可靠的动力支持。
柴油发动机结构原理
柴油发动机结构原理1.进气系统：进气系统主要由进气道、空气滤清器、增压器和进气歧管等组成。
首先，空气通过进气道进入空气滤清器，滤清器的作用是去除空气中的杂质和灰尘，提供清洁的空气给发动机燃烧。
然后，空气通过增压器增压，增压器的作用是将空气压缩提高空气密度，增加发动机的进气量。
最后，增压后的空气通过进气歧管进入发动机燃烧室。
2.燃油系统：燃油系统主要由燃油箱、燃油滤清器、燃油泵、喷油器和喷油泵等组成。
首先，燃油通过燃油泵被抽入燃油管路，并经过燃油滤清器过滤，以确保燃油的纯净。
然后，燃油被燃油泵带至高压油管，并将其压力提高到满足发动机工作所需的60~180MPa的高压。
最后，在喷油器的作用下，高压燃油通过喷嘴喷入发动机燃烧室，形成可燃气雾。
3.工作机构：工作机构主要由气缸、活塞、连杆、曲轴和气门机构等组成。
首先，燃烧室内的燃油气雾被点火弯曲，产生高温高压气体，推动活塞向下行程。
然后，连杆将活塞运动转化为曲轴的旋转运动。
最后，曲轴转动带动车辆或其他装置工作。
4.冷却系统：柴油发动机的高温工作需要冷却系统来降低发动机的温度以保证正常工作。
冷却系统主要由水泵、散热器和水箱等组成。
首先，水泵通过带动水进行循环，将水泵抽入散热器。
然后，水在散热器中与外界的冷空气进行换热，使水的温度降低。
最后，降温后的水重新流回发动机，继续循环，保持发动机的正常工作温度范围。
5.润滑系统：润滑系统主要由油泵、油滤器和润滑油箱等组成。
润滑系统的主要作用是减小发动机内部零部件间的摩擦，降低磨损，提供润滑和冷却。
首先，油泵将润滑油抽出润滑油箱并经过油滤器过滤，去除杂质和污染物。
然后，清洁的润滑油通过油液的压力，被喷送到发动机的各个摩擦部位，形成一层润滑膜，减小摩擦与磨损。
综上所述，柴油发动机的结构原理主要包括进气系统、燃油系统、工作机构、冷却系统和润滑系统等，这些系统共同协作，使发动机能够顺利工作，并将燃油转化为能量，推动车辆或其他设备运动。

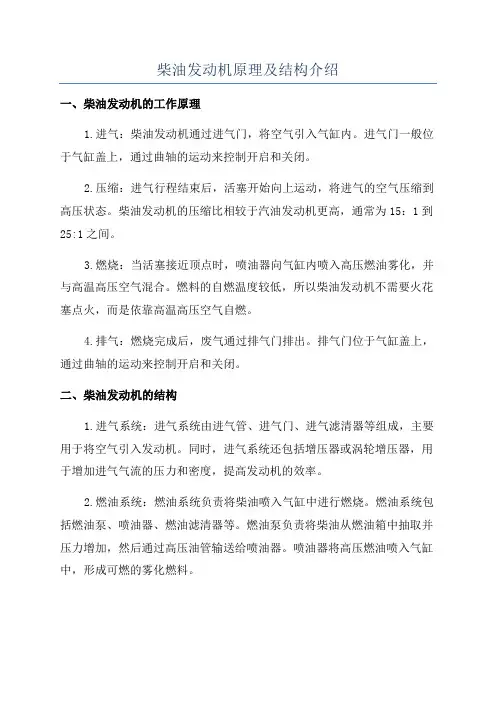

柴油发动机原理及结构介绍
柴油发动机原理及结构介绍一、柴油发动机的工作原理1.进气：柴油发动机通过进气门，将空气引入气缸内。
进气门一般位于气缸盖上，通过曲轴的运动来控制开启和关闭。
2.压缩：进气行程结束后，活塞开始向上运动，将进气的空气压缩到高压状态。
柴油发动机的压缩比相较于汽油发动机更高，通常为15：1到25:1之间。
3.燃烧：当活塞接近顶点时，喷油器向气缸内喷入高压燃油雾化，并与高温高压空气混合。
燃料的自燃温度较低，所以柴油发动机不需要火花塞点火，而是依靠高温高压空气自燃。
4.排气：燃烧完成后，废气通过排气门排出。
排气门位于气缸盖上，通过曲轴的运动来控制开启和关闭。
二、柴油发动机的结构1.进气系统：进气系统由进气管、进气门、进气滤清器等组成，主要用于将空气引入发动机。
同时，进气系统还包括增压器或涡轮增压器，用于增加进气气流的压力和密度，提高发动机的效率。
2.燃油系统：燃油系统负责将柴油喷入气缸中进行燃烧。
燃油系统包括燃油泵、喷油器、燃油滤清器等。
燃油泵负责将柴油从燃油箱中抽取并压力增加，然后通过高压油管输送给喷油器。
喷油器将高压燃油喷入气缸中，形成可燃的雾化燃料。
3.气缸和活塞：柴油发动机通常具有多个气缸，每个气缸内有一个活塞。
活塞在气缸内上下运动，通过连杆将动力传递给曲轴。
气缸内的活塞、气缸套、气门等都是由耐磨耗材料制成，以承受高压和高温的工作环境。
4.曲轴机构：柴油发动机的曲轴机构通过活塞和连杆将气缸的直线运动转化为曲轴的旋转运动。
曲轴由多个连杆与曲轴销连接而成，曲轴的旋转运动通过凸轮轴驱动气门开关等其他系统运动，实现发动机的各项功能。
总结：柴油发动机通过高压高温空气和燃料的混合燃烧，实现了能量的转化和传递。
它相较于汽油发动机，具有燃油效率高、扭矩大、持久耐用等优点，被广泛应用于各种车辆和机械设备中。
柴油发动机的结构复杂，由多个系统组成，各个部件的协调工作使其能够稳定可靠地运行。
柴油发动机结构原理_史上最强版本
柴油发动机结构原理——史上最强版本前言柴油发动机是内燃机的一种，与汽油发动机相比，它具有更高的压缩比和更大的扭矩，因此在大型车辆和工业设备中得到广泛应用。
在本文中，我们将介绍柴油发动机的结构和原理。
柴油发动机的结构可以将柴油发动机的结构分为以下几个部分：1. 缸体和缸盖柴油发动机采用行列式结构，由多个气缸组成。
这些气缸都通过缸体和缸盖连接在一起。
缸体和缸盖通常使用铸铁或铝合金制成，以承受高温和高压的运作。
每个气缸内都有活塞和曲轴，它们是柴油发动机的主要运动部件。
2. 供油系统供油系统是将燃油送入燃烧室的关键部分。
在柴油发动机中，使用高压泵将燃油从油箱中抽出，然后通过燃油滤清器进行过滤。
接下来，燃油被送到喷油器中，喷油器会将燃油雾化并注入燃烧室中进行燃烧。
3. 点火系统点火系统在柴油发动机中并不像汽油发动机那样重要。
柴油发动机的燃烧是通过高压空气和高温而不是火花来实现的。
因此，柴油发动机中通常不需要点火器。
4. 排气系统排气系统是将废气从燃烧室排出的部分。
在柴油发动机中，排气管用于将废气排出，并且通常还配备有涡轮增压器，以提高柴油发动机的性能。
5. 空气滤清器空气滤清器用于过滤空气，并将干净的空气送到燃烧室中。
这有助于防止杂质进入发动机并保持发动机的整洁。
柴油发动机的原理柴油发动机的工作过程与汽油发动机有所不同。
下面我们来看一下柴油发动机的原理。
我们先来了解一下柴油发动机的工作循环。
柴油发动机采用的是四冲程循环。
这意味着在每个气缸内，活塞会向下运动(吸气)、向上运动(压缩)、再次向下运动(燃烧)、最后向上运动(排气)，从而完成一个工作循环。
下面我们逐个介绍其原理：1. 活塞向下运动当活塞向下运动时，曲轴会转动，从而带动传动轴和其他连接件(比如齿轮和皮带)。
此时，活塞下部的气门和进气道打开，使空气进入气缸中。
2. 活塞向上运动当活塞向上运动时，缸内的空气被压缩。
在柴油发动机中，压缩比通常高达15:1或更高。
柴油发动机结构原理完全版(教学用) PPT
YC6A机体
YC6G机体
YC6J机体
YC4E机体
YC4G机体
机体
YC6M气缸体 6M曲轴箱
YC6L气缸体
YC4E气缸体
YC6L机体加强板
机体的检查要点
1、机体各加工面的加工精度的检查 2、机体试漏试验：气压、水压 3、机体清洁：钢丝刷、捅条、磁力棒、清洗
液、压缩空气 4、机体各堵盖的试漏试验 5、冷却喷钩打靶试验
气缸套
• 机体上部气缸孔内镶嵌有气缸套。 • 目的：解决成本与寿命之间的矛盾。 • 气缸内镶了用耐磨的高级铸铁材料制成的
气缸套，而缸体则可用价廉的普通铸铁或 质量轻的铝合金制成，这样，既延长了使 用寿命，又节省了好材料。
5）干缸套和湿缸套
强度和刚度 都较好，加 工复杂，拆 装不便，散 热不良。
散热良好、冷 却均匀、加工 容易。强度和 刚度不如干缸 套，易漏水、 生锈、穴蚀。
干式缸套
• YC6112干式缸套结构，缸套内壁加工有 网纹。采用珩磨工艺加工成沟槽与小平台 均匀相间的交叉网纹表面。同时对珩磨网 纹的表面网纹角度、沟槽深度和数量、轮 廓图形的偏斜度、轮廓支承长度率以及表 面层的加工质量等有一定的要求。此种结 构能提高缸孔的耐磨性、可靠性、延长使 用寿命。
• 多网纹小平台工艺使工件表面形成众多且 较密集的螺纹网络，造成许多诸油沟槽， 增强了蓄油能力。由于这些网纹沟槽相互 贯通及储油槽油压的作用，大大减少了油 膜中断的机率，从而明显改善了供油状况 和油膜分布状况；
柴油机和汽油机区别
燃料的理化性能决定了汽油机是点燃，柴油机是压燃。
柴油机和汽油机区别
• 燃料特性：
– 柴油：粘度大、挥发性差、自燃性好 – 汽油：粘度小、挥发性好、燃点相对于柴油高
柴油发动机结构原理完全版教学用

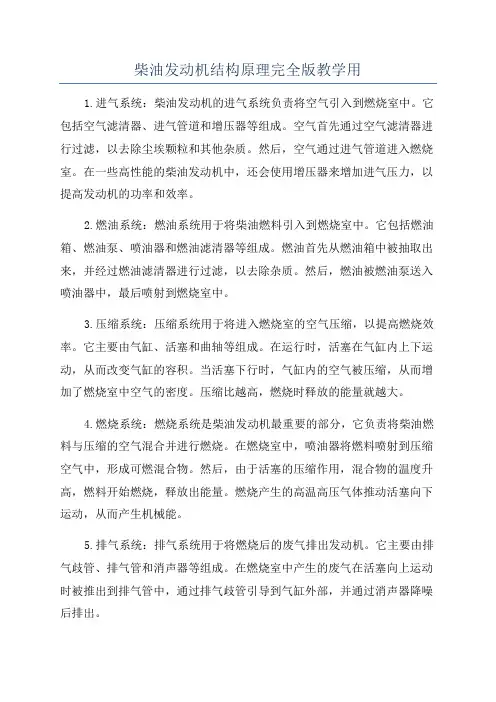

柴油发动机结构原理完全版教学用
1.进气系统：柴油发动机的进气系统负责将空气引入到燃烧室中。
它包括空气滤清器、进气管道和增压器等组成。
空气首先通过空气滤清器进行过滤，以去除尘埃颗粒和其他杂质。
然后，空气通过进气管道进入燃烧室。
在一些高性能的柴油发动机中，还会使用增压器来增加进气压力，以提高发动机的功率和效率。
2.燃油系统：燃油系统用于将柴油燃料引入到燃烧室中。
它包括燃油箱、燃油泵、喷油器和燃油滤清器等组成。
燃油首先从燃油箱中被抽取出来，并经过燃油滤清器进行过滤，以去除杂质。
然后，燃油被燃油泵送入喷油器中，最后喷射到燃烧室中。
3.压缩系统：压缩系统用于将进入燃烧室的空气压缩，以提高燃烧效率。
它主要由气缸、活塞和曲轴等组成。
在运行时，活塞在气缸内上下运动，从而改变气缸的容积。
当活塞下行时，气缸内的空气被压缩，从而增加了燃烧室中空气的密度。
压缩比越高，燃烧时释放的能量就越大。
4.燃烧系统：燃烧系统是柴油发动机最重要的部分，它负责将柴油燃料与压缩的空气混合并进行燃烧。
在燃烧室中，喷油器将燃料喷射到压缩空气中，形成可燃混合物。
然后，由于活塞的压缩作用，混合物的温度升高，燃料开始燃烧，释放出能量。
燃烧产生的高温高压气体推动活塞向下运动，从而产生机械能。
5.排气系统：排气系统用于将燃烧后的废气排出发动机。
它主要由排气歧管、排气管和消声器等组成。
在燃烧室中产生的废气在活塞向上运动时被推出到排气管中，通过排气歧管引导到气缸外部，并通过消声器降噪后排出。
柴油机工作原理及结构ppt课件
• 排气冲程：作功结束后，气缸内的气体已成为废气，活塞 从下止点向上止点运动，排气门打开，进气门关闭，活塞 将废气排除气缸，到达上止时，排气冲程结束。排气冲程 结束后，排气门闭，进气门又打开，重复进行下一个循环， 周而复始不断对外作功。
最新版整理ppt
11
柴油发动机工作原理介绍
五、机体组
最新版整理ppt
34
柴油发动机工作原理介绍
十一、进排气系统
• 中间冷却器 废气涡轮增压器的主要性能指标是空气压力的升高比πk ，当＞1.8 时 就采用中冷器。以降低压气机出口的空 气温度，使进入汽缸的空气密度增大。
最新版整理ppt
35Biblioteka 柴油发动机工作原理介绍十一、进排气系统
• 进气中冷器
最新版整理ppt
最新版整理ppt
32
柴油发动机工作原理介绍 十一、进排气系统
最新版整理ppt
33
柴油发动机工作原理介绍
十一、进排气系统
• 进气增压系统 废气涡论增压是利用柴油机排出的废气能量来驱动增 压器，将空气压缩后再输送入气缸。 增压的目的是增加进入气缸的空气量，在柴油机容积不 变的情况下增加气缸内的空气密度，使柴油机能燃烧 更多的柴油以提高其输出功率，这是最经济最有效的 方法。
15
柴油发动机内部结构
组成（4）
泵喷嘴 活塞 活塞环 连杆
最新版整理ppt
16
柴油发动机内部结构
组成（5）
正时齿轮
凸轮轴 增压器气门摇臂
中间齿轮 曲轴齿轮
气门顶杆 气门导管
最新版整理ppt
活塞环 活塞 飞轮 连杆
曲轴
17
柴油发动机工作原理介绍
七、配气机构
柴油机结构及工作原理
柴油机结构及工作原理柴油机是一种内燃机，它使用柴油作为燃料，在高压下通过压燃来完成燃烧过程，进而驱动发动机工作。
下面将详细介绍柴油机的结构及工作原理。
一、柴油机的结构柴油机由以下几个主要部分组成：1.气缸：柴油机通常具有多个气缸，用于容纳活塞，燃料喷射器等部件。
2.活塞：活塞是柴油机的一个重要部件，它在气缸内进行上下运动，通过连杆连接曲轴来转化活塞的线性运动为转动力。
3.气缸盖：气缸盖位于气缸的顶部，通常具有入气口、排气口和燃料喷射器装置等部件。
4.曲轴：曲轴是柴油机的动力输出轴，它通过连杆与活塞相连，并将活塞的上下运动转化为旋转运动。
5.连杆：连杆连接了曲轴和活塞，将活塞的线性运动转化为曲轴的旋转运动。
6.燃料系统：燃料系统由燃油箱、燃油泵、燃油滤清器、喷油嘴等组成，用于将燃油输送到气缸内进行燃烧。
7.空气进气系统：空气进气系统负责将空气引入到气缸内，通常包括进气管道、进气滤清器和增压装置等部件。
8.排气系统：排气系统用于排出燃烧产生的废气，通常包括排气管道和消声器等部件。
9.冷却系统：冷却系统用于保持柴油机的工作温度在合适的范围内，通常包括水泵、散热器和冷却液等部件。
二、柴油机的工作原理柴油机的工作原理可以分为四个循环阶段：进气、压缩、燃烧和排气。
下面将对每个阶段进行详细介绍。
1.进气阶段：柴油机的进气阶段与汽油机类似，通过进气门将空气引入气缸。
在进气阶段，活塞向下运动，气缸内的压力降低，使气缸内的空气通过进气门进入气缸。
2.压缩阶段：在活塞上行过程中，进气门关闭，曲轴继续旋转，推动活塞向上运动，将气缸内的空气压缩。
气缸内的压力和温度随着活塞的上行而增加。
3.燃烧阶段：当活塞上行到顶点时，燃油喷射器通过高压燃油喷射将燃油喷入气缸。
燃油与高温高压的空气混合，并自动点燃，燃烧产生的高温高压气体推动活塞向下运动。
这个过程是通过燃油的自燃特性来实现的，不需要点火器。
4.排气阶段：当活塞再次上行时，曲轴继续旋转，活塞将燃烧后的废气排出气缸，通过排气门排出。
柴油机基本结构及工作原理
柴油机五大系统
概述 柴油机的基本结构 柴油机的工作原理 柴油机的两大机构 柴油机的五大系统
概述
目前市面上柴油机其基本结构是大同小异的，下面主要是CAT柴油机的基本结构。
柴油机的基本结构
பைடு நூலகம்
骨架
• 机体 • 气缸套 • 曲轴箱 • 气缸盖 • 油底壳
两大机构
曲柄连杆机构 配气机构
五大系统
进排气系统 燃料供给系统
柴油机的工作原理工作容积排量燃烧室容积压缩比柴油机的工作原理活塞销活塞连杆连杆螺栓连杆轴瓦连杆盖柴油机两大机构柴油机两大机构凸轮轴推杆摇臂凸轮轴正时齿轮摇臂轴柴油机两大机构柴油机两大机构气门挺柱柴油机五大系统排气制动阀消声器增压器空滤器进气管排气管柴油机五大系统柴油机五大系统?作用
柴油机基本结构及工作原理
润滑系统 冷却系统 起动系统
柴油机的基本结构
气缸盖 气缸体
气缸
气缸垫 油道和水道
曲轴箱
油底壳
柴油机的工作原理
燃料与空气混合后在机器内部燃烧而产生热能，然后再转变为机械能。
柴油机的工作原理
上、下止点 缸径 行程 工作容积
排量 燃烧室容积 压缩比
柴油机的工作原理
气环 油环 活塞销
活塞 连杆 连杆螺栓
连杆轴瓦 连杆盖
柴油机两大机构
柴油机两大机构
摇臂轴 凸轮轴
摇臂
凸轮轴正 时齿轮
柴油机基本结构及工作原理图文
燃油系统及其工作原理
1 燃油过滤和供给
燃油系统负责过滤和供给 柴油到喷油泵和喷油嘴， 以确保燃油的纯净和适当 的供给量。
2 喷油泵的工作原理
喷油泵通过压力来将燃油 喷射到气缸中。这一过程 需要准确的喷油定时和高 压力来确保燃油的均匀喷 雾。
3 喷油嘴的工作原理
喷油嘴负责将喷油泵提供 的燃油喷射到气缸中。喷 油嘴的设计决定了燃油的 喷射速度和方向。
• 承载活塞力 • 驱动其他配件
连杆机构
连杆机构是将活塞的上下往复运动转化为曲轴的旋 转运动的机构。
• 连接曲轴和活塞 • 转化运动方向
柴油机的排气系统和冷却系统
1 排气系统
排气系统负责将废气从气缸排到大气中。它通常包括排气管和消声器。
2 冷却系统
冷却系统用于冷却柴油机的热量，防止发动机过热。它通常包括水泵、散热器和风扇。
柴油机基本结构及工作原理图 文
在这个演示文稿中，我们将介绍柴油机的基本结构和工作原理。了解柴油机 的原理对于理解其功能和操作至关重要。
柴油机的定义和分类
柴油机是一种内燃机，通过燃烧柴油来产生动力。根据使用条件和工作方式， 柴油机分为单作用和双作用柴油机。
柴油机的基本结构和部件
缸体与曲轴箱
柴油机的核心部件包括缸体和曲轴箱。缸体承受 着高压燃气的力量，而曲轴箱则包含曲轴和连杆 机构。
入气缸的空气。高压空气会使柴油瞬间
着火，产生高温高压气体。
3
排气冲程
4
在排气冲程中，废气将从气缸排出，为 下一个工作周期作好准备。
进气冲程
柴油机的工作是根据四个冲程完成的： 进气冲程，压缩冲程，燃烧冲程和排气 冲程。进气冲程是通过曲轴的旋转将新 鲜空气吸入气缸。
柴油发动机结构及其原理介绍
柴油发动机结构及其原理介绍首先是气缸，柴油发动机一般由多个气缸组成。
气缸的内部是一个圆筒形空腔，活塞在其中来回运动。
气缸的上方有进气阀和排气阀，通过它们与其他系统进行连接。
活塞是柴油发动机的核心部件，它可以在气缸内上下运动。
活塞通常由高强度的铝合金制成，内部有几个环形活塞环密封。
它与柴油发动机的曲轴相连，转换活塞运动为机械能。
连杆将活塞与曲轴连接起来，它是一个由金属组成的杆状零件。
连杆的一个端部与活塞连接，另一个端部与曲轴相连。
当活塞在气缸内进行运动时，连杆会带动曲轴旋转。
曲轴箱是柴油发动机的核心部件之一，它是一个由金属制成的箱体，内部放置着曲轴。
曲轴由多个凸轮组成，可以将连杆的上下运动转换为曲轴的旋转运动。
曲轴箱还起到支撑曲轴和润滑曲轴的作用。
燃油系统是柴油发动机的另一个关键部件，它主要负责燃油的供给和喷射工作。
燃油系统由燃油箱、燃油泵、喷油器等组成。
燃油首先从燃油箱中抽取，然后通过燃油泵压力加大，最后由喷油器喷射到气缸中进行燃烧。
冷却系统在柴油发动机中起到降低发动机温度的作用。
冷却系统包括水泵、散热器和冷却液等。
水泵通过循环将冷却液带到散热器中，冷却液与大气进行换热，降低发动机的温度。
柴油发动机的工作原理是：当活塞下行时，气缸的空腔体积增大，产生负压，使得进气阀打开，进入外界空气。
当活塞上行时，气缸的空腔体积减小，压缩外界空气，使其温度升高。
然后，燃油喷射器将燃油喷入气缸内，由于高温高压的气体，燃油在气缸内瞬间点火燃烧，释放出巨大的热能。
活塞的下行运动将废气排出气缸外，完成一个工作循环。
总的来说，柴油发动机通过气缸、活塞、连杆、曲轴箱、燃油系统和冷却系统等多个部件合作，将燃油燃烧的能量转换为机械能，推动车辆的运动。
这种发动机具有高效率、高功率、适应性强等特点，被广泛应用于汽车、船舶、工程机械等领域。
柴油发动机结构原理完全版
柴油发动机结构原理完全版1.气缸和活塞：柴油发动机通常具有多个气缸，每个气缸包含一个活塞。
活塞通过连杆与曲轴相连。
活塞在上下往复运动时会改变气缸的容积。
2.曲柄机构：曲柄机构由曲轴和连杆组成。
当活塞运动时，活塞通过连杆使曲轴旋转，从而将活塞的线性运动转换为旋转运动。
3.进气系统：柴油发动机的进气系统包含进气道、进气门、进气歧管和增压器（如果有）。
进气门通过开关控制进入每个气缸的空气流量，而增压器可以增加气缸进气压力，提高发动机的效率。
4.燃油系统：柴油发动机的燃油系统包括燃油箱、燃油泵、喷油器和燃油滤清器。
燃油从燃油箱中被抽送到高压燃油泵，然后进入喷油器。
喷油器将燃油以高压喷射到气缸内，形成细小的燃油雾化。
5.压缩系统：柴油发动机的压缩系统包括活塞、气缸头和气缸壁。
当活塞向上运动时，气缸内的空气被压缩，空气温度升高。
这将导致高压、高温的环境，为燃油的燃烧提供条件。
6.点火系统：柴油发动机的点火系统不同于汽油发动机，它没有点火塞。
柴油发动机通过压缩空气使燃油着火，而不是通过火花点燃混合物。
因此，柴油发动机没有点火系统。
7.冷却系统：柴油发动机的冷却系统用于控制发动机温度。
冷却系统由水泵、散热器和水套组成。
水泵将冷却液循环流经发动机，冷却发动机的热量，然后通过散热器散发到周围环境中。
8.排气系统：柴油发动机的排气系统用于排出燃烧产生的废气。
排气系统包括排气歧管、排气管和消声器。
废气由排气歧管收集，然后通过排气管排出，最后由消声器消除噪音。
9.润滑系统：柴油发动机的润滑系统用于减少活塞与气缸壁之间的摩擦，以及其他旋转部件之间的摩擦。
润滑系统包括油泵、滤清器和油底壳。
油泵将润滑油送至发动机各部位，油过滤器用于过滤杂质，而油底壳用于储存和分配润滑油。
以上就是柴油发动机的结构原理，它通过压缩空气使柴油燃油着火，产生热能驱动发动机工作。
柴油发动机具有高效、经济、可靠性强等特点，在农业、运输、工程机械等领域得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 小平台因网纹相互隔开，不可能形成连续 较大面积的干摩擦或边界摩擦区半干摩擦 区，大大降低熔着磨损扩大化的机率
YC4112为干式过盈配合。YC4110机为干式间隙配合。 ·YC6112机分钢缸套与铸铁缸套，都属过盈配合的干式缸套。
湿式缸套
• 内部同样采用加工网纹 • 外部的工艺性好 • 4F、6A、6B、4D、6L、
– 平分式曲轴箱机体 该结构加工方便、拆装方便 – 龙门式曲轴箱机体 该结构抗弯曲、抗扭转刚度较好，拆装也方便 – 隧道式曲轴箱机体 该结构刚性最好，但拆装不太方便
机体-曲轴箱
YC4D机体
YC6A机体
YC6G机体
YC6J机体
YC4E机体
YC4G机体
机体
YC6M气缸体 6M曲轴箱
YC6L气缸体
YC4E气缸体
柴油机和汽油机区别
• 汽油机与柴油机比较各有特点；汽油机转速高， 质量小，噪音小，起动容易，制造成本低；柴油 机压缩比大，热效率高，经济性能和排放性能都 比汽油机好，这些都是柴油机的显著优势。
• 由于现在燃油价格一路飙升，汽油机的使用成本 越来越高，柴油的价格优势掀起了汽改柴的一代 潮流，随着柴油机设计水品和柴油机零部件生产 工艺的提高，柴油机原有噪声大、体积庞大、质 量沉重振动大，制造和维修费用高等问题都得到 了克服。
柴油机的工作原理简述
●排气行程
活塞从下止点往上运动， 这时，进气门关闭，排气门打 开，燃烧废气在活塞的推动下 排出燃烧室外，完成一个工作 行程，这时曲轴转动两周。
当柴油机完成排气行程后， 在曲轴飞轮总成的惯性力作用 下，又重复上述工作循环过程， 使柴油机连续运转对外输出功 率。
柴油机和汽油机区别
• 气缸体 – 水冷发动机的气缸体和上曲轴箱常铸成一体，一般用灰铸铁铸成， 气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱， 其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，挺柱腔、 冷却水套和润滑油道、水道等。
气缸体的结构分类
平分式
龙门式
隧道式
• 气缸体的结构通常有三种，以相对曲轴中心线（上图的红色虚 线表示）的高度来区别
YC6L机体加强板
机体的检查要点
1、机体各加工面的加工精度的检查 2、机体试漏试验：气压、水压 3、机体清洁：钢丝刷、捅条、磁力棒、清洗
液、压缩空气 4、机体各堵盖的试漏试验 5、冷却喷钩打靶试验
气缸套
• 机体上部气缸孔内镶嵌有气缸套。 • 目的：解决成本与寿命之间的矛盾。 • 气缸内镶了用耐磨的高级铸铁材料制成的
汽油机
汽油与空气缸外混合，进 入可燃混合气
电火花点燃混合气
有点火系
无喷油器
柴油机
进入气缸的是纯空气 高温气体加热柴油燃烧
无点火系 有喷油器
燃料的理化性能决定了汽油机是点燃，柴油机是压燃。
柴油机和汽油机区别
• 燃料特性：
– 柴油：粘度大、挥发性差、自燃性好 – 汽油：粘度小、挥发性好、燃点相对于柴油高
强度和刚度 示意图 都较好，加
工复杂，拆 装不便，散 热不良。
散热良好、冷 却均匀、加工 容易。强度和 刚度不如干缸 套，易漏水、 生锈、穴蚀。
干式缸套
• YC6112干式缸套结构，缸套内壁加工有 网纹。采用珩磨工艺加工成沟槽与小平台 均匀相间的交叉网纹表面。同时对珩磨网 纹的表面网纹角度、沟槽深度和数量、轮 廓图形的偏斜度、轮廓支承长度率以及表 面层的加工质量等有一定的要求。此种结 构能提高缸孔的耐磨性、可靠性、延长使 用寿命。
柴油机的工作原理简述
●压缩行程
活塞从下止点向 上运动，这时，进气 门和排气门均关闭， 吸入气缸内的空气受 到活塞的压缩，压力 提高，温度也随之升 高。
柴油机的工作原理简述
●做功行程
当活塞压缩到上止 点，喷油器向燃烧室喷 入雾状柴油，油雾与压 缩空气充分混合，形成 高温高压的燃气，并开 始自行着火燃烧，混合 汽膨胀做功，推动活塞 向下运动，从而推动曲 轴转动，对外输出功。
二、柴油零部件系统构成及 各系统工作原理
柴油机外形
张紧轮 右
油标尺 水泵 下
节温器 左
加机油口
进气管
柴油滤清器 起动机
柴油机外形
充电发 电机
喷油泵总成
ห้องสมุดไป่ตู้
飞轮壳 油底壳
减振器 风扇
起吊环 空压机
厂牌
柴油机外形
排气管
涡轮增 压器
放水阀
机油冷却器 机油滤清器
柴油机的基本构成
骨架
机体 气缸套 曲轴箱 气缸盖 油底壳
两大机构
五大系统
曲柄连杆机构 配气机构
进排气系统 燃料供给系统 润滑系统 冷却系统 起动系统
1、基础件
柴油机的基本构成
• 机体是发动机的骨架，用于安装和支撑发动机各总成零部件，由气 缸体、曲轴箱、油底壳、气缸套、气缸盖、气缸垫组成。
气缸盖
气缸垫
气缸体
油道和水道 曲轴箱
气缸
油底壳
机体-曲轴箱
柴油机结构原理简介
一、柴油机工作原理及特点
柴油机工作原理
燃料与空气混合后在机器内部燃烧而产生热能，然后再转变为机械能。
柴油机的基本术语
上、下止点 缸径 行程 工作容积
排量 燃烧室容积 压缩比
柴油机的工作原理简述
●进气行程
起动机通电带 动曲轴旋转，曲轴 的转动使活塞自上 而下运动，这时， 排气门关闭，进气 门打开，新鲜空气 进入气缸和燃烧室。
• 燃油供给系统：
– 柴油机：传统的为燃油喷射系统，又称为泵→管→嘴 系统。
• 柴油机的燃油喷射系统结构较汽油机复杂，高压油泵需要一套 驱动机构来驱动，并要带一套调速机构。
• 近代柴油机很多应用了高压共轨电控系统、单体泵电控系统。
– 汽油机：汽油机主要采用化油器式燃料供给系统；近 代汽油机借鉴直喷柴油机的优点，更多的采用了电喷 系统（分进气道喷射和气缸内喷射两种）。
气缸套，而缸体则可用价廉的普通铸铁或 质量轻的铝合金制成，这样，既延长了使 用寿命，又节省了好材料。
5）干缸套和湿缸套
名称
特点
干缸套
外壁不直接与冷却水接触。
1）壁厚较薄（1mm～ 3mm）； 2） 与刚体承孔过盈配合；
3） 不易漏水漏气。
4）安装方法
湿缸套
外壁直接与冷却水接触。
1）壁厚较厚（5mm～ 9mm）； 2） 散热效果好； 3）便于拆卸
