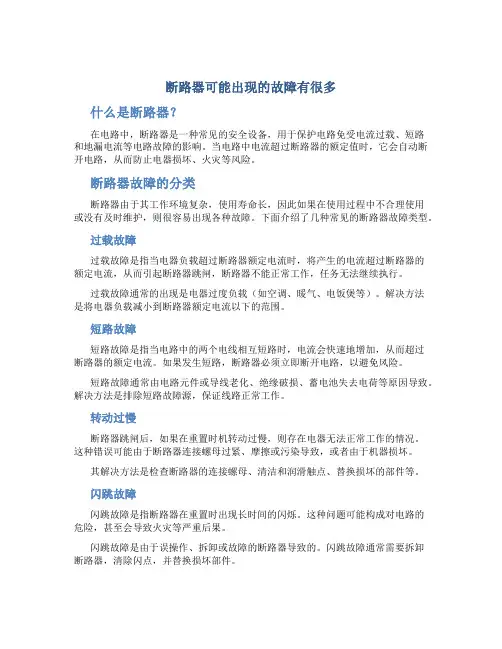

断路器可能出现的故障有很多

真空断路器的其他故障

一、真空断路器常见不正常运行状态

1．故障的现象

（1）断路器拒合、拒分。

表现为在断路器得到合闸(分闸)命令后，合闸(分闸)电磁铁动作，铁心顶杆将合闸(分闸)掣子顶开，合闸(分闸)弹簧释放能量，带动断路器合闸(分闸)，但断路器灭弧室不能合闸(分闸)。

（2）断路器误分。

表现为断路器在正常运行状态，在不明原因情况下动作跳闸。

（3）断路器机构储能后，储能电机不停。

表现为断路器在合闸后，操动机构储能电机开始工作，但弹簧能量储满后，电机仍在不停运转。

（4）断路器直流电阻增大。

表现为断路器在运行一定时间后，灭弧室触头的接触电阻不断增大。

（5）断路器合闸弹跳时间增大。

表现为断路器在运行一定时间后，合闸弹跳时间不断增大。

（6）断路器中间箱CT表面对支架放电。

表现为断路器在运行过程中，电流互感器表面对中间箱支架放电。

（7）断路器灭弧室不能断开。

表现为断路器在进行分闸操作后，断路器不能断开或非全相断开。

2、故障原因分析

（1）断路器拒分、拒合

操动机构发生拒动现象时，一般先分析拒动原因，是二次回路故障还是机械部分故障，然后进行处理。在检查二次回路正常后，发现操动机构主拐臂连接的万向轴头间隙过大，虽然操动机构正常动作，但不能带动断路器分合闸联杆动作，导致断路器不能正常分合闸。

（2）断路器误分。

断路器在正常运行状态下，在没有外施操作电源及机械分闸动作时，断路器不能分闸。在确认没有进行误操作的情况下，检查二次回路及操动机构。发现操动机构箱内辅助开关接点有短路现象，分闸电源通过短路点与分闸线圈接通，造成误分闸。原因是断路器机构箱顶部漏雨，雨水沿着输出拐臂向下流，正好落在机构辅助开关上，造成接点短路。

（3）断路器机构储能后，储能电机不停。

断路器在合闸后，操动机构储能电机开始工作，弹簧能量储满后，发出弹簧已储能信号。储能回路中串有断路器一对常开辅助接点和一对行程开关常闭接点，断路器合闸后，辅助开关的常开接点接通，储能电机开始工作，弹簧储满能量后，机构摇臂将行程开关常闭接点打开，储能回路断电，储能电机停止工作。储能电机一直工作的原因是在弹簧储满能量后，机构摇臂未能将行程开关常闭接点打开，储能回路一直带电，储能电机不能停止工作。

（4）断路器直流电阻增大

由于真空灭弧室的触头为对接式，触头接触电阻过大在载流时触头容易发热，不利于导电和开断电路，所以接触电阻值必须小于出厂说明书要求。触头弹簧的压力对接触电阻有很大影响，必须在超行程合格情况下测量。接触电阻值的逐渐增大也能反映出触头电磨损情况，是相辅相成的。触头电磨损和断路器触头开距的变化，是造成断路器直流电阻增大的根本原因。

（5）断路器合闸弹跳时间增大

真空断路器合闸时，触头总有些弹跳，但若过大会使触头易烧伤或者熔焊。真空断路器触头弹跳时间技术标准为≤2ms。随着断路器运行时间的增长，引起合闸弹跳时间增大的主要原因为触头弹簧弹力下降和拐臂、轴销间隙磨损变大

（6）断路器中间箱CT表面对支架放电

断路器中间箱内装有电流互感器，在断路器运行时，电流互感器表面会产生不均匀电场，为避免这一现象，互感器制造厂在互感器表面涂有一层半导体胶，使得表面电场均匀。在断路器装配过程中，受空间限制，互感器固定螺栓周围的半导体胶被刮落，断路器运行中互感器表面不均匀电场的产生，导致互感器表面对支架放电。

（7）断路器灭弧室不能断开

在正常情况下，无论是手动分闸操作还是保护动作跳闸，断路器均能有效断开电路，切断电流。

真空断路器的灭弧原理与其他型式断路器不同，是指触头在真空中关合、开断的开关设备，也就是利用真空作为绝缘及灭弧介质的断路器。真空泡的真空度下降，真空泡内会有一定的电离现象，并由此产生电离子，使灭弧室内绝缘下降，导致断路器不能正常开断。

3、处理方法

（1）断路器拒合、拒分。

检查操动机构所有连接部件的间隙，对不合格部件，更换新的高硬度的合格零件。

（2）断路器误分。

检查所有可能漏雨点并进行有效封堵；在输出拐臂联杆上安装密封胶套；开启机构箱内的加热驱潮装置。

（3）断路器机构储能后，储能电机不停。

调整行程开关安装位置，使得摇臂在最高位置时能将行程开关常闭接点打开。

（4）断路器直流电阻增大。

调整灭弧室触头开距和超行程，测量接触电阻的方法可以用《规程》要求的直流压降法测量(电流要在100A以上)，否则更换灭弧室。

（5）断路器合闸弹跳时间增大。

①适当增大触头弹簧的初始压力或更换触头弹簧。

②若拐臂、轴销间隙超过0.3mm，可更换拐臂、轴销。

③调整传动机构，利用机构在合闸位置超过主动臂死点时传动比很少的特点，将机构向靠近死点方向调整，可减小触头合闸弹跳。

（6）断路器中间箱CT表面对支架放电。

在互感器表面均匀涂抹一层半导体胶，使得表面电场均匀。

（7）断路器灭弧室不能断开。

对于达不到真空度要求值的真空灭弧室的处理，若通过检测真空灭弧室真空度确已降至要求值以下，应更换真空灭弧室。具体步骤如下：

1）对将换上的真空灭弧室须经真空度检测合格。

2）拆下原真空灭弧室并换上新真空灭弧室。安装时要垂直．注意动导电杆和灭弧室同轴度，操作时不应受到扭力。

3）安装好新真空灭弧室后，应测量开距和超程(接触行程)。若不满足要求应作相应调整：①调整绝缘拉杆的螺栓可调整超程；②调整动导电杆的长度可调整灭弧室开距。

4）采用电力开关综合测试仪测量分合闸速度、三相同期性、合闸弹跳等机械特性，若不合格应作调整。

二、真空断路器漏气

真空断路器的优点之一是适宜频繁操作和几乎不用检修，故近年来在我国电力、化工、冶金、铁道电气化、矿山等行业中得到了广泛应用。这里所说的几乎不用检修主要是指真空灭弧室而言，而其他部分如操动机构、传动机构、绝缘件等还需要一定维护的，例如清除灰尘、注润滑油、拧紧小螺丝等。

1．漏气的现象

（1）真空灭弧室漏气。一般在运行约一年内发生的居多，一年以后较少。基本上还未构成事故，绝大多数都在检查中发现后立即予以更换。

（2）操动机构故障。曾出现有合、分闸不良，烧坏合、分线圈等故障。

2．故障原因

（1）真空灭弧室。真空灭弧室是一个比较娇嫩的元件，管子出厂之后，经过多次运输颠簸、安装震动、意外碰撞等，都有可能产生玻璃或陶瓷封接的渗漏。因此，应在投运前进行工频耐压试验，用间接方法检查真空度，用时亦证实它的绝缘水平。投运后亦应加强检查，有条件的最好在投运后半年内耐压检查一次，可以尽早发现漏气管子，及时更换处理。以后可按正常年检试验检查。
