广州供电局配电网典型结线构建方式56页PPT
合集下载
工厂供电3-供电系统的结线和结构ppt课件
３．便于进出线 高压架空进线时，高压配电室宜位于进线侧。 低压配电室宜靠近变压器室。开关拒下要设置电缆沟。
４．节约土地与建筑费用 高压配电所应尽量与车间变电所合 建。高压开关柜数量较少时，可以与低压配电屏装设在同 一配电室内，但其裸露带电导体之间的净距不应小于2m。
5.适当考虑发展 高低压配电室内均应留有适当数量开关柜的 备用位置。
图3-2为高压配电所的装置式主电路图。
三、车间（或小型工厂）变电所的主结线方案
车间（或小型工厂）变电所，是将高压(6～10KV)降为 一般用电设备所需低压（如220/380V）的终端变电所，这 类变电所的主结线比较简单。
高压侧主结线方案分两种情况：
一种是有工厂总降压变电所或高压配电所的车间变电 所，其高压侧的开关电器，保护装置和测量仪表等，
②下列地点的电缆应穿管保护：电缆引入或引出建筑物或构 筑物；电缆穿过楼板及主要墙壁处；从电缆沟道引出至电 杆、或沿墙敷设的电缆距地面2m以下及地下0.3m深度的一 段；电缆与道路、铁路交叉的一段。
③电缆与不同管道一起敷设时，应满足下列要求。
④直埋电缆埋地深度不得小于0.7m，其壕沟离建筑物基础不 得小于0.6m。
1.便于运行维护 有人值班的变配电所，一般应设置值班室。 值班室应尽量靠近高低压配电室，且有门直通。
2.保证运行的安全 值班室内不得有高压设备。高压电容器组 一般应装设在单独的房间内。变配电所各室的大门都应朝 外开。所有带电部分离墙和离地的尺寸以及各室的维护操 作通道的宽度，其屏后通道应设两个出口。
适于明敷线路，也适 于供可靠性要求 不高的和较小容 量的设备
后面设备的电源引自前面设备的 端子
线路上无分支点，适合穿管敷设 或电缆线路；节省有色金属 消耗量
４．节约土地与建筑费用 高压配电所应尽量与车间变电所合 建。高压开关柜数量较少时，可以与低压配电屏装设在同 一配电室内，但其裸露带电导体之间的净距不应小于2m。
5.适当考虑发展 高低压配电室内均应留有适当数量开关柜的 备用位置。
图3-2为高压配电所的装置式主电路图。
三、车间（或小型工厂）变电所的主结线方案
车间（或小型工厂）变电所，是将高压(6～10KV)降为 一般用电设备所需低压（如220/380V）的终端变电所，这 类变电所的主结线比较简单。
高压侧主结线方案分两种情况：
一种是有工厂总降压变电所或高压配电所的车间变电 所，其高压侧的开关电器，保护装置和测量仪表等，
②下列地点的电缆应穿管保护：电缆引入或引出建筑物或构 筑物；电缆穿过楼板及主要墙壁处；从电缆沟道引出至电 杆、或沿墙敷设的电缆距地面2m以下及地下0.3m深度的一 段；电缆与道路、铁路交叉的一段。
③电缆与不同管道一起敷设时，应满足下列要求。
④直埋电缆埋地深度不得小于0.7m，其壕沟离建筑物基础不 得小于0.6m。
1.便于运行维护 有人值班的变配电所，一般应设置值班室。 值班室应尽量靠近高低压配电室，且有门直通。
2.保证运行的安全 值班室内不得有高压设备。高压电容器组 一般应装设在单独的房间内。变配电所各室的大门都应朝 外开。所有带电部分离墙和离地的尺寸以及各室的维护操 作通道的宽度，其屏后通道应设两个出口。
适于明敷线路，也适 于供可靠性要求 不高的和较小容 量的设备
后面设备的电源引自前面设备的 端子
线路上无分支点，适合穿管敷设 或电缆线路；节省有色金属 消耗量
电力系统的接线方式ppt课件
43
双母线分段的特点
优点： 由于分段的增加，可进一步缩小母线停运的范围，供 电可靠性更高。 缺点： A、增加了母联断路器和
分段断路器，投资增大 B、检修出线断路器时，
该支路仍需停电。
44
双母线分段的适用范围
适用： ☞中小电厂的发电机电压配电装置及变电站6~10kV 配电装置中，进出线回路数较多，输送容量较大时， 为限制短路电流，常采用3分段或4分段； ☞ 220kV进出线为10～14回的装置，采用3分段； ☞在330～500kV大容量的装置中，出线为6回及以 上时，也有采用双母线分4段的接线。
34
标准运行方式（固定连接）
l1
l2
l3
l4
W2 W1
QF
G1
G2
QF闭合，双母线同时运行（常用）
电源与负荷平均分配在两组母线上，两组母线功率均匀分配。
35
一组主母线运行，另一组主母线备用
l1
l2
l3
l4
W2 W1
QF
G1
G2
QF断开，一组母线工作，一组母线备用。
正常运行时，所有电源和引出线均接于工作母线上。备用母线不带电。相当于单母线接线
10
中压配电网的主要接线方式 放射式 树干式 环网式
11
中压配电网的主要接线方式
10(6)kV
380V/220V
单 电 源 双 回 路 树 干 式 网 络
12
10(6)kV
10(6)kV
具有公共备用干线的放射式网络
13
10(6)kV 环 网 供 电 网 络
14
二、发电厂、变电所的主接线
缺点：
使用设备较多，配电装置复杂，
投资较多。
双母线分段的特点
优点： 由于分段的增加，可进一步缩小母线停运的范围，供 电可靠性更高。 缺点： A、增加了母联断路器和
分段断路器，投资增大 B、检修出线断路器时，
该支路仍需停电。
44
双母线分段的适用范围
适用： ☞中小电厂的发电机电压配电装置及变电站6~10kV 配电装置中，进出线回路数较多，输送容量较大时， 为限制短路电流，常采用3分段或4分段； ☞ 220kV进出线为10～14回的装置，采用3分段； ☞在330～500kV大容量的装置中，出线为6回及以 上时，也有采用双母线分4段的接线。
34
标准运行方式（固定连接）
l1
l2
l3
l4
W2 W1
QF
G1
G2
QF闭合，双母线同时运行（常用）
电源与负荷平均分配在两组母线上，两组母线功率均匀分配。
35
一组主母线运行，另一组主母线备用
l1
l2
l3
l4
W2 W1
QF
G1
G2
QF断开，一组母线工作，一组母线备用。
正常运行时，所有电源和引出线均接于工作母线上。备用母线不带电。相当于单母线接线
10
中压配电网的主要接线方式 放射式 树干式 环网式
11
中压配电网的主要接线方式
10(6)kV
380V/220V
单 电 源 双 回 路 树 干 式 网 络
12
10(6)kV
10(6)kV
具有公共备用干线的放射式网络
13
10(6)kV 环 网 供 电 网 络
14
二、发电厂、变电所的主接线
缺点：
使用设备较多，配电装置复杂，
投资较多。
供用电网络接线ppt课件
适用于： （1）设备容量不大，位于变电 所不同方向； （2）负荷配置稳定； （3）单台设备容量较大； （4）负荷排列不整齐
（一）开式低压配电网
2.干线式低压配电网
（一）开式低压配电网
3.链式低压配电网
（二）闭式低压配电网
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
高压配电网(110kV 、35kV)
配电网 中压配电网(10kV) 低压配电网(0.38/0.22kV)
一、供用电网络基本接线
电力系统主接线的要求：安全、可靠、灵活、经济、易于扩建
主要形式：单回路放射式、干线式、链式
按 对 负 荷 供 电
可 靠 性分 类
有备用 优点：简单、经济、运行方便
缺点：供电可靠性差
二、高压配电网接线方式
（四）两端供电网络
特点：可靠性高；继电保护装置复杂
二、高压配电网接线方式
（五）环形供电网络
特点：可靠性高；继电保护装置复杂
三、低压配电网接线方式 低压配电网：额定电压为380、220V的电网 低压配电网常用接线方式：
放射式
干线式
链式
（一）开式低压配电网
1.放射式低压配电网
《供用电网络及设备》
第四节 供用电网络接线
供用电网络基本接线 高压配电网的接线方式 低压配电网的接线方式
第四节 供用电网络接线 电力网的接线
电力系统的接线 发电厂的主接线 变电所的主接线
第四节 供用电网络接线
电力网
输电网
一级输电网：电力网主网 （500kV及以上）
二级输电网：区域性网络 （220kV）
二、高压配电网接线方式 主要电气设备符号
二、高压配电网接线方式
（一）开式低压配电网
2.干线式低压配电网
（一）开式低压配电网
3.链式低压配电网
（二）闭式低压配电网
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
高压配电网(110kV 、35kV)
配电网 中压配电网(10kV) 低压配电网(0.38/0.22kV)
一、供用电网络基本接线
电力系统主接线的要求：安全、可靠、灵活、经济、易于扩建
主要形式：单回路放射式、干线式、链式
按 对 负 荷 供 电
可 靠 性分 类
有备用 优点：简单、经济、运行方便
缺点：供电可靠性差
二、高压配电网接线方式
（四）两端供电网络
特点：可靠性高；继电保护装置复杂
二、高压配电网接线方式
（五）环形供电网络
特点：可靠性高；继电保护装置复杂
三、低压配电网接线方式 低压配电网：额定电压为380、220V的电网 低压配电网常用接线方式：
放射式
干线式
链式
（一）开式低压配电网
1.放射式低压配电网
《供用电网络及设备》
第四节 供用电网络接线
供用电网络基本接线 高压配电网的接线方式 低压配电网的接线方式
第四节 供用电网络接线 电力网的接线
电力系统的接线 发电厂的主接线 变电所的主接线
第四节 供用电网络接线
电力网
输电网
一级输电网：电力网主网 （500kV及以上）
二级输电网：区域性网络 （220kV）
二、高压配电网接线方式 主要电气设备符号
二、高压配电网接线方式
配电网构架课程课件
Load break -switch
NOP
HV fuse
母线 Ⅰ
母线Ⅱ
变电站
变电站 B
变电站A
单环网结构
母线 Ⅰ
母线Ⅱ
双环网结构
变电站母线 变电站母线 变电站母线
有备用线的三减一环网结 构
变电站母线 变电站母线
变电站母线
分段联络型的三减一环网结 构
变电站母线
变ห้องสมุดไป่ตู้站母线
变电站母线
分片联络型的三减一环网结 构
■ 电力网络的结构和元件 ■ 中压配电网的结构 ■ 配电网的中压开关设备 ■ 中压配电网的保护和控制设备 ■ 施奈德中压产品的应用
电力网络的结构和元件
G
EHV
HV
■ 发电机 ■ 变压器 ■ 输电线路 ■ 低压线路及用电元件
发电厂
输电网
MV
LV
配电网
用户
中压配电网的结构
1. 辐射网
中压配电网的结构 -辐射网
结构 保护配合容易实现 投资小
L
中压配电网的结构 -其它网络结构
互联网络
网格状网络
应考虑网络中的故障水平，并存在着并联运行方式，在保护和控制上的要求比较高 一般多用于高压、超高压电网
中压配电系统环网架构
10kV
10kV
Compact secondary substation (Biosco)
Ring main unit (RM6 SM6)
杭州市电网情况
改造前：主要是中置柜+空气负荷开关开闭所+环网中负荷开关无保护，空 气负荷开关故障率高，配网自动化差，供电可靠率低。 改造后：主要是中置柜+SF6负荷开关开闭所+SF6环网负荷开关，大幅提高 了供电可靠性。
电力线路结构介绍(实物图)PPT课件
39
线缆－钢心铝绞线的技术参数
❖ 以LGJ-120为例：
24.09.2020
24
上字型杆塔 四分裂导线
上字形铁塔的中 间相为绕跳式
均压环
两边相为直跳式
24.09.2020
25
绝缘子
绝缘子按所用材料的不同，可分为： 1. 瓷质绝缘子 2. 钢化玻璃绝缘子 3. 硅橡胶合成绝缘子
24.09.2020
26
绝缘子
绝缘子按其形状的不同，可分为： 1. 针式绝缘子 2. 悬式绝缘子 3. 瓷横担绝缘子
中间相采用 V形绝缘子
是我国首 条电压等级 最高、世界 海拔最高的 输变电工程 ，线路全长 156公里， 有308座铁 塔，直线塔 248座，耐 张塔60座。
24.09.2020
16
750kV的六分裂扩径导线
24.09.2020
17
特高压1000kV输电线路－V型铁 塔
“V”型绝缘子 串
24.09.2020
500kV绝缘子不少于 24片，有28片
24.09.2020
均压环 500kV四分裂导线
间隔棒
35
悬式绝缘子片数与电压等级关系
220kV不少于13片。有15 片防污型悬式绝缘子
此为耐张塔
2压4.0接9.20式20 耐张线夹和引流线
36
瓷横担绝缘子
❖ 瓷横担绝缘子 起到绝缘和横担 的作用，主要 应用于配电网。
18
1000kV的八分裂导线
国家电网公司晋东南至荆门特高压交流试验示范工程起于山西长治，经
河南南阳，南至湖北荆门，跨越黄河、汉江两大河流，全长约６５３．８公
里，工程总投资约５６．８８亿元，系统额定电压１０００千伏。

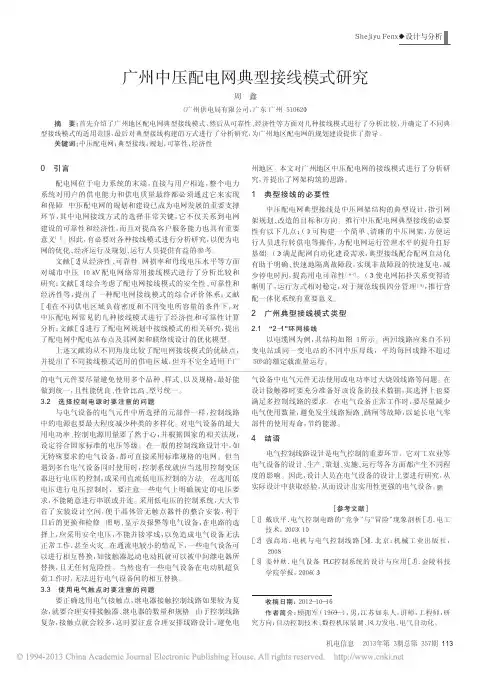

广州中压配电网典型接线模式研究_周鑫
的电气元件要尽量避免使用多个品种、样式、以及规格，最好能做到统一，且性能优良、性价比高、型号统一。
3.2选择控制电源时要注意的问题与电气设备的电气元件中所选择的元部件一样，控制线路中的电源也要最大程度减少种类的多样化。
对电气设备的最大用电功率、控制电源用量要了然于心，并根据国家的相关法规，设定符合国家标准的电压等级。
在一般的控制线路设计中，如无特殊要求的电气设备，都可直接采用标准规格的电网。
但当遇到多台电气设备同时使用时，控制系统就应当选用控制变压器进行电压的控制，或采用直流低电压控制的方法。
在选用低电压进行电压控制时，要注意一些电气上明确规定的电压要求，不能随意进行串联或并连。
采用低电压的控制系统，大大节省了安装设计空间，便于晶体管无触点器件的整合安装，利于日后的更换和检修。
照明、显示及报警等电气设备，在电路的选择上，应采用安全电压，不能并接零线，以免造成电气设备无法正常工作，甚至火灾。
在通流电较小的情况下，一些电气设备可以进行相互替换，如接触器起动电动机就可以被中间继电器所替换，且无任何危险性。
当然也有一些电气设备在电动机超负荷工作时，无法进行电气设备间的相互替换。
3.3使用电气触点时要注意的问题要正确选用电气接触点，继电器接触控制线路如果较为复杂，就要合理安排接触器、继电器的数量和规格。
由于控制线路复杂，接触点就会较多，这时要注意合理安排线路设计，避免电气设备中电气元件无法使用或电功率过大烧毁线路等问题。
在设计接触器时要充分准备好该设备的技术数据，其选择上也要满足多控制线路的要求。
在电气设备正常工作时，要尽量减少电气使用数量，避免发生线路短路、跳闸等故障，以延长电气零部件的使用寿命，节约能源。
4结语电气控制线路设计是电气控制的重要环节，它对工农业等电气设备的设计、生产、策划、实施、运行等各方面都产生不同程度的影响。
因此，设计人员在电气设备的设计上要进行研究，从实际设计中获取经验，从而设计出实用性更强的电气设备。
第5章 供电系统的结线、结构及安装图 供配电技术 教学课件
下面介绍小型变压所几中常见的主结线方案。 （一）只有一台变压器的小型变电所主电路
只有一台变压器的小型变电所，其高压侧一般采用无 母线的接线，根据高压侧采用的开关不同，有以下三种类 型方案：
1、高压采用隔离开关-熔断器或跌开式熔断器的变电所 主电路图如下,此图只适用于不重要的三级负荷供电。
图1 高压采用隔离开关-熔断器或跌开式熔断器的变电所主电路图
以保证断路器和出线的安全检修。
三、车间及小型企业变电所的主电路 从车间变电所高压侧的主结线来看，分两种情况
（1）有企业总降压变电所或高压配电所的车间变压。 其高压侧的开关电器、保护装置和测量仪表等，一
般都安装在高压配电线路的首端，即在总变、配电所的高 压配电室内。 （2）车间变电所一般只设变压器室和低压配电室，
这种主结线：运行灵活、性能较好，供电可靠 性较高，适用于一、二级负荷的企业。
这种主结线：多用于电源线路较长因而发生故 障和停电检修的机率较多、并且不需要经常切换的 总降压变电所。
2、一、二次侧均采用单母线分段的总降压变电 所主电路
这种主结线兼有上述两种桥式接线的优点运行 灵活，但使用高压开关设备较多，投资较大。可供 一、二级负荷，适用于一、二次侧进出线较多的总 降压变电所。
2、高也只适于对三级负荷供电。
图2 高压侧采用负荷开关-熔断器的变压所主电路图
3、高压侧采用隔离开关断路器的变电所主电路图, 可供二级负荷及少量一级负荷供电。
图3 高压侧采用隔离开关断路器的变电所主电路图
（二）装有两台主变压器的小型变压所主电路图 1、高压无母线、低压单母线分段的变压所主电路
为了测试、监视、保护和控制主电路设备的需要， 每段路线上都接有电压互感器，进线上和出线上均串 接有电流互感器。高压电流互感器均有两个铁心、两 个二次绕组准确度为0.5级，接测量仪表，另一个绕组 准确度为3级，接继电保护装置。
电力系统的接线方式 ppt课件
电力系统的接线方式
电力网的接线方式 发电厂、变电所的主接线
ppt课件
1
电力系统的接线
电力网的接线 发电厂的主接线 变电所的主接线
电力系统的接线与电路图
有什么区别？
ppt课件
2
常用一次设备的图形符号和文字符号
序号
图形
名称
文字符号
1
～GS
GS 三相同步发动机 GS
～
G
2
3M～ M～
三相感应发动机 M
26
L1
QS3 QS2
QS4
QF1
QF
QS5
QS1
旁路母线
W2
工作母线
W1
单母带旁母
适用范围：出电线源回侧路数较多的110kV及以上系统
ppt课件
27
单母分段兼旁路
QS3 QS4
W3
QF
W1
QS1 QS2
W2
适用范围：出线回路数不多，容量不大的中小型发电厂
电压为35~11电0k源V侧的变电所
ppt课件
接线的基本形式有哪些
它们有些什么特点
典型的接线方式
ppt课件
14
一、 对电气主接线的基本要求
• 可靠性 • 灵活性 • 经济性
ppt课件
15
二、主接线的基本形式
单母线接线
有汇流母线
双母线接线
带有旁路母线的单母 线和双母线接线
无汇流母线
单元接线 桥形接线
多角形接线
ppt课件
16
（一）单母线接线
接地刀闸
36
• 缺点 接线复杂 经济性差
主母线故障，仍需短时停电 检修出线断路器时,该回仍要停电 隔离开关作为操作电器，容易引起误操作
电力网的接线方式 发电厂、变电所的主接线
ppt课件
1
电力系统的接线
电力网的接线 发电厂的主接线 变电所的主接线
电力系统的接线与电路图
有什么区别？
ppt课件
2
常用一次设备的图形符号和文字符号
序号
图形
名称
文字符号
1
～GS
GS 三相同步发动机 GS
～
G
2
3M～ M～
三相感应发动机 M
26
L1
QS3 QS2
QS4
QF1
QF
QS5
QS1
旁路母线
W2
工作母线
W1
单母带旁母
适用范围：出电线源回侧路数较多的110kV及以上系统
ppt课件
27
单母分段兼旁路
QS3 QS4
W3
QF
W1
QS1 QS2
W2
适用范围：出线回路数不多，容量不大的中小型发电厂
电压为35~11电0k源V侧的变电所
ppt课件
接线的基本形式有哪些
它们有些什么特点
典型的接线方式
ppt课件
14
一、 对电气主接线的基本要求
• 可靠性 • 灵活性 • 经济性
ppt课件
15
二、主接线的基本形式
单母线接线
有汇流母线
双母线接线
带有旁路母线的单母 线和双母线接线
无汇流母线
单元接线 桥形接线
多角形接线
ppt课件
16
（一）单母线接线
接地刀闸
36
• 缺点 接线复杂 经济性差
主母线故障，仍需短时停电 检修出线断路器时,该回仍要停电 隔离开关作为操作电器，容易引起误操作
供电系统及接线方式 ppt课件
24
B、直接联接的干线式
6kV QS1 QF1
QS2
QF2
▪ 优点是： ▪ 线路总长度较短，造价较低，可节约有色金属； ▪ 由于最大负荷一般不同时出现，系统中的电压波动和电能
损失较小； ▪ 电源出线回路数少，可节省设备。 ▪ 缺点是： ▪ 前段线路公用，增加了故障停电的可能性。
25
C、串联型干线式
▪ 主接线图是按照单线图来绘制。 ▪ 主接线图只表示电气装置的一相连接．称之为单线图。单
线图清晰易看，广泛用于设计和运行。
20
2、对主接线图的要求
▪ （1）、安全。 ▪ 必须符合国家标准和有关技术规范的要求，能充分
保证人身和设备的安全。 ▪ （2）、可靠。 ▪ 应满足各级电力负荷对供电可靠性的要求。 ▪ （3）、灵活。 ▪ 应能适应供电系统所需的各种运行方式，便于操作
（a）进线为隔离开关；（b）进线为跌落式保险；（c）进线为断路器33
线路—变压器组接线方式
▪ 优点： ▪ 接线简单，使用的设备少，基建投资省。
缺点： ▪ 供电的可靠性低，当供电线路、变压器及
低压母线发生故障或高压设备检修时全部 负荷都将停止供电。 ▪ 适用场合： ▪ 只应用于三级或不太重要的二级负荷的变 电所。
1.2 供电系统及接线方式
▪ 企业供电系统的特点： ▪ 处于电力系统末端，经一至两级降压后直接
向系统供电，接线简单。 ▪ 一、确定供电系统的一般原则 ▪ 1、供电可靠 ▪ 2、操作方便、运行灵活 ▪ 3、经济合理 ▪ 4、便于发展
1
二、供电系统的接线方式
▪ （一）、主要电气设备 根据电气设备作用的不同，分两种类型 ▪ 一次设备
32
无母线的接线方式
▪ （1）线路-变压器组接线方式 ▪ 当供电电源只有一回线路，且变电站只装设一台
B、直接联接的干线式
6kV QS1 QF1
QS2
QF2
▪ 优点是： ▪ 线路总长度较短，造价较低，可节约有色金属； ▪ 由于最大负荷一般不同时出现，系统中的电压波动和电能
损失较小； ▪ 电源出线回路数少，可节省设备。 ▪ 缺点是： ▪ 前段线路公用，增加了故障停电的可能性。
25
C、串联型干线式
▪ 主接线图是按照单线图来绘制。 ▪ 主接线图只表示电气装置的一相连接．称之为单线图。单
线图清晰易看，广泛用于设计和运行。
20
2、对主接线图的要求
▪ （1）、安全。 ▪ 必须符合国家标准和有关技术规范的要求，能充分
保证人身和设备的安全。 ▪ （2）、可靠。 ▪ 应满足各级电力负荷对供电可靠性的要求。 ▪ （3）、灵活。 ▪ 应能适应供电系统所需的各种运行方式，便于操作
（a）进线为隔离开关；（b）进线为跌落式保险；（c）进线为断路器33
线路—变压器组接线方式
▪ 优点： ▪ 接线简单，使用的设备少，基建投资省。
缺点： ▪ 供电的可靠性低，当供电线路、变压器及
低压母线发生故障或高压设备检修时全部 负荷都将停止供电。 ▪ 适用场合： ▪ 只应用于三级或不太重要的二级负荷的变 电所。
1.2 供电系统及接线方式
▪ 企业供电系统的特点： ▪ 处于电力系统末端，经一至两级降压后直接
向系统供电，接线简单。 ▪ 一、确定供电系统的一般原则 ▪ 1、供电可靠 ▪ 2、操作方便、运行灵活 ▪ 3、经济合理 ▪ 4、便于发展
1
二、供电系统的接线方式
▪ （一）、主要电气设备 根据电气设备作用的不同，分两种类型 ▪ 一次设备
32
无母线的接线方式
▪ （1）线路-变压器组接线方式 ▪ 当供电电源只有一回线路，且变电站只装设一台
配电线路常用绳扣系结法PPT课件
配电线路常用绳扣系结法
大理局培训课件
2021
1
绳扣的用途
• 运输和吊装 • 绳索与构件 • 工具与设备 • 连接方式
2021
2
绳扣系结的要求
• 打结方便 • 联结牢固 • 解用摩擦力和本身的拉力来压紧 • 收紧尾绳来达到绑扎牢固 • 受力后不松脱 • 受力越大收缩越紧
2021
20
栓柱结
• 作用：风绳的固定、溜放绳索 • 特点：方便迅速、易控制
2021
21
拔人扣
• 作用：紧急情况高空升降人 • 特点：牢固可靠、绳圈不窜动
2021
22
2021
4
平结
• 用途︰将同一条绳的两端绑在一起。适用於连结同样粗细、 同样质材的绳索。
• 特点：太 紧就不太容易解开；不过如果双手握住绳头， 朝两边用力一拉，就可轻松解开。
2021
5
接绳结
• 用途︰将两条绳按在一起。 • 特点︰容易解开
2021
6
双套结
用途︰其他绳结的开头和结束之用；两端施力均等的物品，适用於水平拉力之下。 特点︰具备极高的安全性，不过如果只在绳索的一端使力的话，双套结的结目可能会乱掉
• 用途：无紧线夹头时，用棕绳锚固导地线 • 特点：能过滑车，容易绑扎，自紧，易解
开
2021
13
提线扣
• 用途：提升无张力的导、地线 • 特点：导线可在扣内滑动
2021
14
紧线扣
2021
15
背牵结
2021
16
倒扣
2021
17
栓马扣
2021
18
2021
19
挂钩结
• 作用：用于吊装绳与起重机械吊钩的连接 • 特点：方便、牢靠、受力不移动
大理局培训课件
2021
1
绳扣的用途
• 运输和吊装 • 绳索与构件 • 工具与设备 • 连接方式
2021
2
绳扣系结的要求
• 打结方便 • 联结牢固 • 解用摩擦力和本身的拉力来压紧 • 收紧尾绳来达到绑扎牢固 • 受力后不松脱 • 受力越大收缩越紧
2021
20
栓柱结
• 作用：风绳的固定、溜放绳索 • 特点：方便迅速、易控制
2021
21
拔人扣
• 作用：紧急情况高空升降人 • 特点：牢固可靠、绳圈不窜动
2021
22
2021
4
平结
• 用途︰将同一条绳的两端绑在一起。适用於连结同样粗细、 同样质材的绳索。
• 特点：太 紧就不太容易解开；不过如果双手握住绳头， 朝两边用力一拉，就可轻松解开。
2021
5
接绳结
• 用途︰将两条绳按在一起。 • 特点︰容易解开
2021
6
双套结
用途︰其他绳结的开头和结束之用；两端施力均等的物品，适用於水平拉力之下。 特点︰具备极高的安全性，不过如果只在绳索的一端使力的话，双套结的结目可能会乱掉
• 用途：无紧线夹头时，用棕绳锚固导地线 • 特点：能过滑车，容易绑扎，自紧，易解
开
2021
13
提线扣
• 用途：提升无张力的导、地线 • 特点：导线可在扣内滑动
2021
14
紧线扣
2021
15
背牵结
2021
16
倒扣
2021
17
栓马扣
2021
18
2021
19
挂钩结
• 作用：用于吊装绳与起重机械吊钩的连接 • 特点：方便、牢靠、受力不移动
供配电系统的接线结构及安装图PPT课件
第14页/共104页
第一节 变配电所的主接线方案
四、总降压变电所的主接线图
对于电源进线为35kV及以上的大中型企业， 通常是先经总降压变电所降为 6 -10kV的高压配电 电压，然后经车间变电所，降为一般低压用电设备所 需的电压如220/380V。
下面介绍总降压变电所较常见的几种主接线方 案。 为了使主接线简明起见，图上省略了包括电能 计量柜在内的所有电流互感器、电压互感器和避雷器 等一次设备。
图 5-1 所示变配电所主接线图，是按照电能输送的顺序来安排各 种电气设备的相互连接关系的，而不反应其中各成套配电装置之间的 相互排列位置，这种绘制方式的主接线图，可称为"系统式"主接线图。 这种主接线图全面、系统，多在运行中使用，变配电所运行值班用的 模拟电路盘中绘制的一般为这种接线图。
在供电工程设计中往往采用另一种绘制方式的主接线图，按高压或 低压配电装置之间相互连接和第排7列页/位共1置04而页 绘制的"装置式"主接线图，
第16页/共104页
第一节 变配电所的主接线方案
２.一次侧采用外桥式接线、二次侧采用单母线分段的总降压变
电所主接线图
这种主接线，其一次侧的高压断路器 QF10也 跨接在两路电源进线之间，但处在线路断路器 QF11和QF12的外侧，靠近电源方向，因此称为" 外桥式接线”。这种主接线的运行灵活性也较好， 供电可靠性也较高，也适用一、二级负荷的企业。 但与内桥式接线适用的场合有所不同。如果某台 变压器例如T1停电检修或发生故障时，则断开 QF11，投人 QF10(其两侧 QS 先合)，使两路电 源进线又恢复并列运行。这种外桥式接线适用于 电源进线较短而企业负荷变动较大适于经济运行 需经常切换主变压器的总降压变电所。当一次电 源电网采用环形接线时，也宜于采用这种外桥式 接线，使环形电网的穿越功率不通过进线断路器 QF11 和QFI2 ，这对改善线路断路器的工作及其 继电保护的整定都极为有利。
第一节 变配电所的主接线方案
四、总降压变电所的主接线图
对于电源进线为35kV及以上的大中型企业， 通常是先经总降压变电所降为 6 -10kV的高压配电 电压，然后经车间变电所，降为一般低压用电设备所 需的电压如220/380V。
下面介绍总降压变电所较常见的几种主接线方 案。 为了使主接线简明起见，图上省略了包括电能 计量柜在内的所有电流互感器、电压互感器和避雷器 等一次设备。
图 5-1 所示变配电所主接线图，是按照电能输送的顺序来安排各 种电气设备的相互连接关系的，而不反应其中各成套配电装置之间的 相互排列位置，这种绘制方式的主接线图，可称为"系统式"主接线图。 这种主接线图全面、系统，多在运行中使用，变配电所运行值班用的 模拟电路盘中绘制的一般为这种接线图。
在供电工程设计中往往采用另一种绘制方式的主接线图，按高压或 低压配电装置之间相互连接和第排7列页/位共1置04而页 绘制的"装置式"主接线图，
第16页/共104页
第一节 变配电所的主接线方案
２.一次侧采用外桥式接线、二次侧采用单母线分段的总降压变
电所主接线图
这种主接线，其一次侧的高压断路器 QF10也 跨接在两路电源进线之间，但处在线路断路器 QF11和QF12的外侧，靠近电源方向，因此称为" 外桥式接线”。这种主接线的运行灵活性也较好， 供电可靠性也较高，也适用一、二级负荷的企业。 但与内桥式接线适用的场合有所不同。如果某台 变压器例如T1停电检修或发生故障时，则断开 QF11，投人 QF10(其两侧 QS 先合)，使两路电 源进线又恢复并列运行。这种外桥式接线适用于 电源进线较短而企业负荷变动较大适于经济运行 需经常切换主变压器的总降压变电所。当一次电 源电网采用环形接线时，也宜于采用这种外桥式 接线，使环形电网的穿越功率不通过进线断路器 QF11 和QFI2 ，这对改善线路断路器的工作及其 继电保护的整定都极为有利。
配电网典型供电模式技术标准汇报PPT课件
2
第2页/共27页
标准体系框架
10kV配电网典型供电模式技术标准 20kV配电网典型供电模式技术标准
（1）典型供电模式分类 （2）适用供电区域 （3）供电能力
积极推广应用三双接线 供电模式符合浙江省情
与国网导则相比，新增了供电 能力及相应配变容量的规定
（4）最优分段配置 （5）近远景衔接
与国网导则相比，通过建模计 算，新增了分段配置详细规定
典型供电模式 辐射式
多分段单联络式 多分段适度联络式 多分段适度联络三双式
单环式 双环式 扩展型双环三双式 双环三双式
导线型号
JKLYJ-185 JKLYJ-240 JKLYJ-185 JKLYJ-240 JKLYJ-185 JKLYJ-240 JKLYJ-185 JKLYJ-240 YJV22-300 YJV22-400 YJV22-300 YJV22-400 YJV22-300 YJV22-400 YJV22-300 YJV22-400
总供电能力 （MW） 6.87 8.18 6.87 8.18 13.74 16.36 13.74 16.36 6.92 7.89 13.84 15.78 13.84 15.78 13.84 15.78
装接配变总容量 （kVA） 18100 21500 18100 21500 36200 43000 36200 43000 18200 20800 36400 41500 36400 41500 36400 41500
商业分段数 8 8 8 8 8 8 8 8 8 8 12 12 12 10 ---
混合型负荷 6 6 6 6 6 6 6 6 6 6 10 10 10 8 10 12
每段装机容量（kVA） 4200～2600 4200～2600 4200～2600 2100～1300 4300～2700 4300～2700 4300～2700 4200～2600 4200～2600 4200～2600 2700～1800 2700～1800 2700～1800 3500～2100 4300 1800
第2页/共27页
标准体系框架
10kV配电网典型供电模式技术标准 20kV配电网典型供电模式技术标准
（1）典型供电模式分类 （2）适用供电区域 （3）供电能力
积极推广应用三双接线 供电模式符合浙江省情
与国网导则相比，新增了供电 能力及相应配变容量的规定
（4）最优分段配置 （5）近远景衔接
与国网导则相比，通过建模计 算，新增了分段配置详细规定
典型供电模式 辐射式
多分段单联络式 多分段适度联络式 多分段适度联络三双式
单环式 双环式 扩展型双环三双式 双环三双式
导线型号
JKLYJ-185 JKLYJ-240 JKLYJ-185 JKLYJ-240 JKLYJ-185 JKLYJ-240 JKLYJ-185 JKLYJ-240 YJV22-300 YJV22-400 YJV22-300 YJV22-400 YJV22-300 YJV22-400 YJV22-300 YJV22-400
总供电能力 （MW） 6.87 8.18 6.87 8.18 13.74 16.36 13.74 16.36 6.92 7.89 13.84 15.78 13.84 15.78 13.84 15.78
装接配变总容量 （kVA） 18100 21500 18100 21500 36200 43000 36200 43000 18200 20800 36400 41500 36400 41500 36400 41500
商业分段数 8 8 8 8 8 8 8 8 8 8 12 12 12 10 ---
混合型负荷 6 6 6 6 6 6 6 6 6 6 10 10 10 8 10 12
每段装机容量（kVA） 4200～2600 4200～2600 4200～2600 2100～1300 4300～2700 4300～2700 4300～2700 4200～2600 4200～2600 4200～2600 2700～1800 2700～1800 2700～1800 3500～2100 4300 1800
广州供电局10千伏配网典型结线技术原则(试行)
广州供电局10千伏配网典型结线技术原则（试行）1.总则1.1 为简化及规范配网结线，提高供电可靠性，有利于配网安全运行及配网自动化的实施，结合我局创建国际先进水平供电局的要求，特制定本技术原则。
1.2 本技术原则适用于广州供电局10千伏公用配网网架结线的建设与改造工作，按资金来源不同可分为配网基建、技改、客户委托迁改及业扩工程等。
1.3 本技术原则由广州供电局发展规划部负责解释。
2.相关定义2.1 综合房：配变与10千伏开关柜处于同一室中的电房，称为综合房。
2.2 环网：电缆网中，所有开关房、综合房均串入环路中，除了直接供电至配电变压器或高压用户的分支线外，不存在其它形式分支的结线模式，称为环网。
2.3 转供电操作：可导致负荷的电源发生一次转换的开关设备的操作，计为一次转供电操作。
2.4 可转供电线路：当有联络关系的线路同时处于最大负荷运行方式下，某回线路的变电站出线开关停运时，其全部负荷可通过不超两次转供电操作，转由其他线路供电，那么该线路称为可转供电线路。
3.一般原则3.1 电缆网3.1.1 电缆网环网结线模式中每回线路的环路电缆截面应为300mm2或240 mm2，其中变电站至第一个开关房（综合房）的电缆截面应为300 mm2。
3.1.2电缆网环网结线模式中每回线路最终总装见容量不宜超过12000kVA。
3.1.3电缆网环网结线模式中线路应在适当位置设置开关房（综合房），每个开关房（综合房）直接接入容量一般不应超过3000kVA。
3.1.4电缆网环网结线模式中有联络关系的两回线路应优先选取来自不同变电站，当条件不允许时，则必须来自同一变电站的不同10kV 母线。
3.2 架空网3.2.1 架空网联络结线模式中线路主干线截面选用240mm2,较大的分支线可选用150mm2，一般分支线选用70 mm2，联络线截面应与主干线一致。
3.2.2架空网联络结线模式中每回线路最终总装见容量不宜超过12000kVA。
供配电技术课件——供配电网的接线方式
缺点：供电可靠性差，安全性差、灵敏度差。 • 用于：负荷密度较小、供电范围也较小的地区，
且配电变压器容量不超过50kV•A或100kV•A时。
一台配电变压器多组低压熔断器 接线方式
• 一路低压配电线路采用一组低压熔断器 • 特点：停电面积小，可靠性高；熔断器的保护
灵敏度高。
电缆配电网放射式
• 有单回路放射式、双回路放射式、带低压开闭 所的放射式。
• 常用的电气设备图形符号和文字符号
地理接线图
• 发电厂、变电所的相对地理位置以及电 力线路都按一定比例表示出来
§2-1 供配电网的接线方式
一、电气接线方式 electrical wiring pattern
二、配电网接线方式 wiring patterns of power distribution system
电缆多回路平行供电接线
普通环式
只有一个电源时，中压变电站停电，则用户停电。 1、架空线路的普通环式 2、电缆线路的普通环式
架空线路的普通环式
• 在同一个中压变电站的供电范围内，不同线路 的末端或中部连接起来构成环式网络
• 当主接线采用单母线分段时，两回线路最好分
别来自不同的母线。
电缆线路的普通环式
• 线路可分段检பைடு நூலகம்。
中间断开式； 末端断开式
电缆拉手环式
• 它比普通环式多了一侧电源。 • 某一中压变电所停电时，用户不受影响。
双线放射式
• 一端供电，两回线路，即常说的双“T”接。 • 任何一回线路事故或检修停电时，都可由另一回线路
供电。 • 只有在这个中压变电站全停时，用户才会停电。
双线拉手环式
• 单一电源供电，由电缆本身构成环式 。
• 注意：每个用户入口都要装设由负荷开关或电 缆插头组成的“П” 接进口接线，以保 证在某一段电缆故 障时，把它的两端
且配电变压器容量不超过50kV•A或100kV•A时。
一台配电变压器多组低压熔断器 接线方式
• 一路低压配电线路采用一组低压熔断器 • 特点：停电面积小，可靠性高；熔断器的保护
灵敏度高。
电缆配电网放射式
• 有单回路放射式、双回路放射式、带低压开闭 所的放射式。
• 常用的电气设备图形符号和文字符号
地理接线图
• 发电厂、变电所的相对地理位置以及电 力线路都按一定比例表示出来
§2-1 供配电网的接线方式
一、电气接线方式 electrical wiring pattern
二、配电网接线方式 wiring patterns of power distribution system
电缆多回路平行供电接线
普通环式
只有一个电源时，中压变电站停电，则用户停电。 1、架空线路的普通环式 2、电缆线路的普通环式
架空线路的普通环式
• 在同一个中压变电站的供电范围内，不同线路 的末端或中部连接起来构成环式网络
• 当主接线采用单母线分段时，两回线路最好分
别来自不同的母线。
电缆线路的普通环式
• 线路可分段检பைடு நூலகம்。
中间断开式； 末端断开式
电缆拉手环式
• 它比普通环式多了一侧电源。 • 某一中压变电所停电时，用户不受影响。
双线放射式
• 一端供电，两回线路，即常说的双“T”接。 • 任何一回线路事故或检修停电时，都可由另一回线路
供电。 • 只有在这个中压变电站全停时，用户才会停电。
双线拉手环式
• 单一电源供电，由电缆本身构成环式 。
• 注意：每个用户入口都要装设由负荷开关或电 缆插头组成的“П” 接进口接线，以保 证在某一段电缆故 障时，把它的两端
架空配电线路接户线的架设PPT课件
（5）风力5级以上及雷雨天气不得上杆作业。
2024/6/3
危险点 2：误碰带电设备及低压倒送电造成 人员触电
防范措施： （1）与带电设备保持足够的安全距离，将检
修设备与运行设备以明显的标志隔开。 （2）临近带电设备作业及低压带电作业，必
须设专人监护。 （3）对于可能返回低压电源的表箱用户，必
须断开其所有出线开关。
2024/6/3
杆上接户线横担安装位置图 300mm±10mm 导线颜色
2024/6/3
（7）接护线与接户杆电源线连接操作 符合工艺要求, 搭接点距离绝缘子不小 于25cm，零线、火线搭接应先零线、 后火线，要有防水弯。
2024/6/3
接户线与接户杆电源连接要求
≥25cm
导线颜色
2024/6/3
2024/6/3
1.接户线定义：接户线指架空绝缘配电线路与用户 建筑物外第一支持点之间的一段线路。
2.质量要求： ⑴接户线固定应符合要求，牢固可靠。在杆上应固
定在绝缘子或线夹上，固定时接户线不得本身缠 绕，应用单股塑料铜线绑扎。在用户墙上使用挂 线钩、悬挂线夹和绝缘子固定。挂线钩应固定牢 固，可采用穿透墙的螺栓固定，内端应有垫片， 混凝土结构的墙壁可使用膨胀螺栓，禁止用木塞 固定。
2024/6/3
危险点 6：措施不当造成倒杆及电杆断裂伤 人
防范措施： （1）上杆塔作业前，必须先检查根部、基础
和拉线是否牢固；遇有冲刷、起土、上拔 或导地线、拉线松动的电杆，应先培土加 固，打好临时拉线或支好杆架后，再行登 杆。 （2）杆塔上有人工作时，严禁调整或拆除拉 线。
2024/6/3
危险点 7：低压带电作业相间短路 防范措施： （1）作业时不得同时接触两相导线或一相一
2024/6/3
危险点 2：误碰带电设备及低压倒送电造成 人员触电
防范措施： （1）与带电设备保持足够的安全距离，将检
修设备与运行设备以明显的标志隔开。 （2）临近带电设备作业及低压带电作业，必
须设专人监护。 （3）对于可能返回低压电源的表箱用户，必
须断开其所有出线开关。
2024/6/3
杆上接户线横担安装位置图 300mm±10mm 导线颜色
2024/6/3
（7）接护线与接户杆电源线连接操作 符合工艺要求, 搭接点距离绝缘子不小 于25cm，零线、火线搭接应先零线、 后火线，要有防水弯。
2024/6/3
接户线与接户杆电源连接要求
≥25cm
导线颜色
2024/6/3
2024/6/3
1.接户线定义：接户线指架空绝缘配电线路与用户 建筑物外第一支持点之间的一段线路。
2.质量要求： ⑴接户线固定应符合要求，牢固可靠。在杆上应固
定在绝缘子或线夹上，固定时接户线不得本身缠 绕，应用单股塑料铜线绑扎。在用户墙上使用挂 线钩、悬挂线夹和绝缘子固定。挂线钩应固定牢 固，可采用穿透墙的螺栓固定，内端应有垫片， 混凝土结构的墙壁可使用膨胀螺栓，禁止用木塞 固定。
2024/6/3
危险点 6：措施不当造成倒杆及电杆断裂伤 人
防范措施： （1）上杆塔作业前，必须先检查根部、基础
和拉线是否牢固；遇有冲刷、起土、上拔 或导地线、拉线松动的电杆，应先培土加 固，打好临时拉线或支好杆架后，再行登 杆。 （2）杆塔上有人工作时，严禁调整或拆除拉 线。
2024/6/3
危险点 7：低压带电作业相间短路 防范措施： （1）作业时不得同时接触两相导线或一相一
配电网接线模式概述(PPT76页)
配电自动化
2 配电网接线模式
2 不同母线出线的环式接线模式
图6-b 大型开闭所供电模式
3 双电源双辐射接线（电缆） 10kV配电网接线模式分析
华北电力大学
一般地，对于N分段N联络配电网，每条馈线只需要留有对侧线路负荷的1/N作为备用容量就可满足N-1准则要求，因此N分段N联络配
电网的最大利用率可达到[N/(N+1)]%.
单电源线辐射接线的优点就是比较经济，配电线路和高压开 关柜数量少、投资小，新增负荷也比较方便。但其缺点也很 明显，主要是故障影响范围较大，供电可靠性较差。当线路 故障时，部分线路段或全线将停电；当电源故障时，将导致 整条线路停电。
对于这种简单的接线模式，由于不存在线路故障后的负荷转 移，可以不考虑线路的备用容量，即每条出线（主干线）均 可以满载运行。
page12
一般地，对于N分段N联络配电网，每条馈线 只需要留有对侧线路负荷的1/N作为备用容量 就可满足N-1准则要求，因此N分段N联络配电 网的最大利用率可达到[N/(N+1)]%. 显然，“ 手拉手”环状网可看做是N分段N联络配电网 当N=1时的特例。
page13
10kV配电网接线模式分析
page9
110.4kV分配段联电络网接线接模线式 模式分析
1.4 分段联络接线模式
线路 母线
联络1
2分段2联络
联络2
page10
分段联络接线模式
线路 母线
联络1 联络2
3分段3联络
联络3
page11
这两分种段接两线联络模接式线，模式通过在干线上加装分段断路器把每条线路分 段，并且每一分段都有联络线与其他线路相连接，当任何一 段出现故障时，均不影响另一段正常供电，这样使每条线路 的故障范围缩小，提高可靠性。
2 配电网接线模式
2 不同母线出线的环式接线模式
图6-b 大型开闭所供电模式
3 双电源双辐射接线（电缆） 10kV配电网接线模式分析
华北电力大学
一般地，对于N分段N联络配电网，每条馈线只需要留有对侧线路负荷的1/N作为备用容量就可满足N-1准则要求，因此N分段N联络配
电网的最大利用率可达到[N/(N+1)]%.
单电源线辐射接线的优点就是比较经济，配电线路和高压开 关柜数量少、投资小，新增负荷也比较方便。但其缺点也很 明显，主要是故障影响范围较大，供电可靠性较差。当线路 故障时，部分线路段或全线将停电；当电源故障时，将导致 整条线路停电。
对于这种简单的接线模式，由于不存在线路故障后的负荷转 移，可以不考虑线路的备用容量，即每条出线（主干线）均 可以满载运行。
page12
一般地，对于N分段N联络配电网，每条馈线 只需要留有对侧线路负荷的1/N作为备用容量 就可满足N-1准则要求，因此N分段N联络配电 网的最大利用率可达到[N/(N+1)]%. 显然，“ 手拉手”环状网可看做是N分段N联络配电网 当N=1时的特例。
page13
10kV配电网接线模式分析
page9
110.4kV分配段联电络网接线接模线式 模式分析
1.4 分段联络接线模式
线路 母线
联络1
2分段2联络
联络2
page10
分段联络接线模式
线路 母线
联络1 联络2
3分段3联络
联络3
page11
这两分种段接两线联络模接式线，模式通过在干线上加装分段断路器把每条线路分 段，并且每一分段都有联络线与其他线路相连接，当任何一 段出现故障时，均不影响另一段正常供电，这样使每条线路 的故障范围缩小，提高可靠性。
电力线路及变配电所的结构和电气主结线(ppt 118页)_2128
数不能超过5台、配电箱不
超过3台，且总容量不宜超 过10KW。 来自
图5-6 低压链式结线 中国最大的资料库下载
5.1.2 低压电力线路的结线方案 3. 低压环形结线 在一些车间变电所的低压侧，可以通过低压联络线相互联 结起来构成环形结线， （1）如图5-7所示。
图5-7 低压环形结线 （2）特点
2）特点 比较经济、灵活，除了可提高供电 可靠性以外，还可实现变压器的经济运行。
3）应用 多用于工矿企业。
c) 双回路高压放射式结线 d) 用低压联络线作备用干
线的高压放射式结线
来自 中国最大的资料库下载
5.1.1 高压电力线路的结线方案
2.高压树干式结线 由变配电所高压母线上引出的每路高压配电干线 上沿线均连接了数个负荷点的结线方式。
① 供电可靠性较高，任一段线路故障或检修，一般可不中断供电，或只是 短时停电，经切换操作后即可恢复供电；而且可使电能损耗和电压损耗减少。
② 保护装置及其整定配合比较复杂，如果整定配合不当，容易发生误动作， 反而扩大故障停电范围，所以低压环形线路通常多采用“开环”方式运行。
来自 中国最大的资料库下载
a) 单回路树干式结线
来自 中国最大的资料库下载
5.1.1 高压电力线路的结线方案
（2）单侧供电的双回路树干式结线方式 1）如图5-2b所示
2）特点 供电可靠性提高，但投资也相应有所 增加。
3）应用 可供电给二、三极负荷。 （3）两端供电的单回路树干式结线
1）如图5-2c所示
发生故障或需检修时，该线路供电的全部负荷 都要停电。
a) 高压单回路放射式结线
3）应用 只能用于二、三级负荷或容量较大及较 重要的专用设备。
（2）采用公共备用干线的放射式结线 1）如图5-lb所示
