消防设备电源监控系统的设计以及应用领域的分析
消防设备电源监控系统设计及应用简析
消防设备电源监控系统设计及应用简析吴恩远刘菁裴善勇宗寿松吴恩远（山东省建筑设计研究院，济南市250001）刘菁（江阴市科博建筑设计院有限公司，江苏省江阴市214400）裴善勇（安科瑞电气股份有限公司，上海市201801）宗寿松（江苏安科瑞电器制造有限公司，江苏省江阴市214405）摘要：介绍消防设备电源监控系统的基本原理、组成、功能及特点，消防设备电源状态监控器及消防设备电源传感器的设计与安装，及其在实际应用中的一些注意事项。
关键词：消防设备；电源监控；消防控制室；消防设备电源状态监控器；消防设备电源传感器；应用安装；注意事项；设计案例0引言随着我国城市建设的不断加快，大量的高层建筑及大型公共建筑拔地而起。
为了保证建筑物的消防安全，设置了大量的消防设备，如：消火栓系统、自动喷水灭火系统、泡沫灭火系统、防排烟系统、防火门和卷帘门系统、消防电梯、消防应急照明和疏散指示系统等。
当火灾发生时，能否及时灭火、快速疏散人群、隔离火灾区域，很大程度上取决于这些消防设备能否正常运行。
因此，公安部消防部门高度关注如何用技防手段实现对消防设备供电电源的实时监测。
在2011年7月1日开始执行的强制性国家标准GB 25506-2010《消防控制室通用技术要求》中5.3.14条提出：“消防控制室应能显示消防用电设备的供电电源和备用电源的工作状态和欠压报警信息。
”从而在国家标准层面上规定了消控室中需装设消防设备电源监控系统，作为消防系统中的一种预警系统。
而另一个关于该系统的产品标准GB28184-2011《消防设备电源监控系统》也应运而生，使得消防设备电源监控系统有了相应的产品检测依据。
1消防设备电源监控系统介绍消防设备电源监控系统作为一种预警报警系统，主要检测消防设备电源的相关电气参数，在电源发生过压、欠压、过流、缺相、错相等故障及异常时，相关电气参数不在设定值要求范围内时应能发出报警信号，并在系统中指示出具体报警部位，记录并保存报警信息，以便及早维护，保证消防设备的供电可靠性，避免火灾发生时因消防设备不能正常使用而导致火灾灾情不能有效控制，减少火灾损失。
消防设备电源监控系统介绍
电源监控系统的作用
1 提高安全性
确保消防设备的电源供应稳定和可靠，避免因电源故障导致的设备失效。
2 预防事故
及时发现电源问题并采取措施，预防可能的事故和灾难。
3 简化维护
通过实时监控，减少对消防设备电源的例行维护次数，提高维护效率。
Hale Waihona Puke 系统组成与架构电源控制箱
负责控制和监测消防设备的 电源，并与监控系统进行通 信。
系统操作与维护
1
例行维护
2
定期检查设备状态、清洁设备表面、
更换电源等。
3
日常操作
包括启动和关闭系统、查看报警记录、 导出数据等。
故障排查
当出现故障时，按照排查步骤进行故 障分析和修复。
案例分享
某大型商场通过使用电源监控系统，成功预防了一起因电源故障导致的火灾 事故。系统及时发出警报，并立即关闭故障电源，保护了商场和客户的安全。
报警与通知
当发生电源故障时，系统会通过警报和通知 向相关人员发送警告。
系统安装与配置
1
设备安装
2
按照安装说明书，将监控主机、电源
控制箱和其他设备连接起来。
3
测试与调试
4
进行系统测试，确保各个部件正常工 作，并调试系统配置。
安装准备
确定安装位置和布线方案，并准备必 要的工具和材料。
系统配置
通过界面设置参数，配置系统的工作 模式、警报规则和用户权限。
消防设备电源监控系统介绍
通过对消防设备电源的监控，提高设备可靠性和安全性，防止因电源问题导 致的设备故障和人员伤害。了解系统组成与架构，功能与特点，以及安装、 配置、操作和维护。
系统简介
消防设备电源监控系统是一种关键的设备监控系统，用于实时监测和控制消 防设备的电源状态。它可以检测电源故障、超负荷和其他电源问题，并及时 发出警报，以确保消防设备的正常运行。
消防设备电源监控系统设置的必要性与应用
消防设备电源监控系统设置的必要性与应用摘要：如今各领域在发展过程中都会应用大量的设备仪器，为保证设备的正常运行，需要将注意力放在消防安全防范工作上，如此才能保证各项设备的稳定运行，避免出现一些安全事故。
消防系统由多个部分共同组成，消防设备电源监控系统就是其中之一，其在消防系统中的作用是其他系统所无法替代的。
本文在具体研究过程中从多方面入手，首先分析了消防设备电源监控系统的重要性，并阐述了如何对其进行高效的安装和调试，进而详细探讨了如何对消防设备电源监控系统进行应用。
关键词：消防设备；电源监控系统；消防安全许多建筑在建设过程中以及建成后都需要注重采用具有针对性的防火措施，防火措施的有效开展能够减少火灾的发生概率，能够更好地对人们的生命财产安全进行保护。
建筑防火分为多个不同的方面，其中最为主要的方面是预防和火灾发生时的灭火救援。
相较于火灾发生后的灭火救援工作来说，前期的防范工作显得更为重要，如果能够做好防范工作，则能从根本上扼杀住火灾事故都发生。
1、消防设备电源监控系统的重要性分析公共场所中会包含大量的公共基础设施，而消防设备则是其中最为重要的组成部分，消防设备是否能够稳定进行运行会直接受到电源稳定性的影响，为了能够保证当发生火灾事故时，消防设备能够正常进行使用，则需定期对相关设备进行维修和养护，查看消防设备的电源是否处在稳定的状态下，如果发现异常，则要立即采取具有针对性的检修措施。
当发生火灾事故时，如果存在电源不稳定的情况，将会直接导致消防泵无法正常使用，这就使得无法对火灾进行及时的救援和扑灭，火势的逐渐扩大，会严重威胁人们的生命财产安全。
除此之外，当发生火灾事故后，消防电梯如果无法正常运行，则会严重影响人员疏散。
建筑物发生火灾事故往往在前期并没有十分明显的征兆，一栋建筑经过长时间的使用，无法避免会发生一些火灾事故，为了能够最大限度地降低火灾事故所造成的恶劣影响，需要注重对消防设备电源进行定期维护。
基于二总线通信的消防设备电源监控系统的设计
基于二总线通信的消防设备电源监控系统的设计王悦廖有为杨留方（云南民族大学电气信息工程学院，昆明 650500）摘要为了保证建筑内的消防设备在预防火灾和发生火灾时能及时有效的运作，需要设置消防设备电源监控系统来保证其电源的良好工作状态。
在传统监控系统的基础上，设计了一种基于二总线通信的消防设备电源监控系统，监控器的通信模块采用了EV620模块，其内含PowerBus 技术的增强型主站控制IC：PB620。
PowerBus总线通过调制供电电缆上的控制信号，替代了传统分离的控制电缆和供电电缆，并大幅度提高通信稳定性；通过采用意法半导体公司生产的STM32F103CBT6芯片对监控传感器进行设计，对数据进行采集和通信处理，实现可靠的数据采集和传输；通过对系统软件进行设计，使其稳定可靠的运行，满足国标要求，保证消防设备电源的正常运作。
关键词：电源监控；二总线；PB620；STM32F103Research and design of a power supply monitoring system based ontwo-bus for fire protection equipmentWang Yue Liao Youwei Yang Liufang(School of Electrical and Information Technology, Yunnan Minzu University, Kunming 650500)Abstract In order to ensure that the fire protection equipment in the building can work effectively to prevent and put out fires, it is necessary to set up a power monitoring system for fire protection equipment to guarantee the good working condition of its power supply. On the basis of the traditional monitoring system, a power monitoring system for fire protection equipment based on Two-bus communication is designed. The communication module of the monitor adopts EV620 module, which contains the enhanced main station control IC of two-bus technology: PB620. The Two-bus replaces the traditional separate control cable and power supply cable by modulating the control signal on the power supply cable, and it also greatly improves the communication stability. The STM32F103CBT6 chip produced by STMicroelectronics is used to design the monitoring sensor, which can also achieve reliable data acquisition and transmission through the data collection and processing of communication. The system software is designed to make it stable and reliable, meet the requirements of the national standard, and ensure the normal operation of the fire protection equipment’s power supply.Keywords：power supply monitoring system; two-bus; PB620; STM32F103现代建筑内部，均配备消防安全系统。
消防设备电源监控系统方案介绍
未来，消防设备电源监控系统将朝着更加智能化、网络化、 集成化的方向发展，能够实现更高效、精准的电源监测和控 制，提高火灾防控能力。
03
CATALOGUE
消防设备电源监控系统组成
监控器
监控器是消防设备电源监控系统的核心组件，负责对所有传感器上传的数据进行接收、处理、分析和 显示。
监控器应具备强大的数据处理能力，能够实时监测消防设备的电源状态，及时发现异常情况并发出警报 。
04
CATALOGUE
消防设备电源监控系统工作原理
工作流程
实时监测
系统通过安装在消防设备电源 上的传感器，实时监测电源的 工作状态，如电压、电流、功
率等参数。
数据采集
传感器将监测到的数据传输到 监控主机，主机对数据进行采 集、分析和处理。
异常判断
系统根据预设的阈值和条件， 判断电源工作状态是否正常， 如出现异常情况，则触发报警 机制。
用户界面友好
系统具有直观的用户界面，方便管理人员进行操作和监控。
可维护性良好
系统设计考虑了可维护性，方便进行故障排查和维修，降低维护成本。
节能环保与经济效益
节能环保
系统采用高效的电源管理技术，能够降 低能耗，减少碳排放，符合绿色环保理 念。
VS
经济效益
通过实时监控和预警功能，系统能够减少 不必要的维护和维修工作，降低运营成本 ，提高经济效益。
传感器还应具备自诊断功能，能够及时发现自身故障并发出警报，保证系 统的稳定运行。
电源及线路
01
电源及线路是用来为消防设备提供电源和传输数据的媒介，应 具备高可靠性、耐久性和安全性。
02
电源及线路应采用优质材料和先进工艺制造，能够承受各种恶
消防设备电源无线监控系统设计
消防设备电源无线监控系统设计消防设备电源无线监控系统设计摘要为了保证消防设备电源的正常运行和减少火灾事故的发生，本文针对消防设备电源管理这一问题，提出了一种消防设备电源无线监控系统设计。
该系统采用了微控制器和无线通信技术，并能够实现对消防设备电源的监测和管理，以及对消防设备的状态进行远程监控和报警。
该系统具有简单、实用、节能、可靠等优点，能够有效地提高消防设备电源的管理水平和防火安全水平。
关键词：消防设备电源；无线监控系统；微控制器；通信技术；防火安全AbstractIn order to ensure the normal operation of fire equipment power supply and reduce the incidence of fire accidents, this paper proposes a design of wireless monitoring system for fire equipment power supply management. The system adopts microcontroller and wireless communication technology, which can realize the monitoring and management of fire equipment power supply, and the remote monitoring and alarm of the status of fire equipment. The system has the advantages of simplicity, practicality, energy saving and reliability, and can effectively improve the management level of fire equipment power supply and fire safety level.Keywords: fire equipment power supply; wireless monitoring system; microcontroller; communication technology; fire safety 一、引言近年来，火灾事故发生的频率越来越高，严重威胁人们的生命财产安全。
消防设备电源监控系统介绍
Shanghai Acrel Co., Ltd.
1.2 国标及地标介绍
《消防设备电源监控系统》 GB 28184-2011
3.1 消防设备电源 为各类消防设备电源的交流或直流电源，包括 主电源和备用电源 3.2 消防设备监控系统 用于监控消防设备电源工作状态，在电源发生 过压、欠压、过流、缺相等故障时能发出报警信号 的监控系统，由消防设备电源状态监控器、电压传 感器、电流传感器、电压/电流传感器等部分或全 部设备组成。
华新鼎盛
珠海派诺
中消恒安
新疆双新电控
Shanghai Acrel Co., Ltd.
3
产品选型及方案设计
Shanghai Acrel Co., Ltd.
3.1 产品选型及方案设计
消防泵配电箱系统一次图（进线处）
Shanghai Acrel Co., Ltd.
3.1 产品选型及方案设计
消防风机配电箱系统一次图（进线处）
2.1 产品介绍
中继器
Shanghai Acrel Co., Ltd.
2.1 产品介绍
消防设备电源状态监控器
型号 监控容量 外形尺寸 主 要 组 成 部 件 显示 输入输出模块 声光报警器 备用电源 AFPM-100/B ≤128点 500(H)×400(W)×200(D) 5.1"单色液晶屏 远程智能I/O模块 喇叭、LED指示灯 24V 24A铅酸蓄电池组
Shanghai Acrel Co., Ltd.
2.1 产品介绍
消防设备电源监控系统系统主机
型号 外形尺寸 主 要 组 成 部 件 计算机 输入输出模块 声光报警器 备用电源
AFPM100/G 2000(H)×600(W)×600(D) 工业PC，Core 2 2.66G/1G/ 320G+键鼠 17″液晶显示器，Windows XP 内置远程智能I/O模块 内置音箱、LED指示灯、消声按钮、复位按钮 内置1kVA在线式长效型UPS
消防设备电源监控系统
消防电源监控系统的成本效益分析
虽然消防电源监控系统需要更高的起始投资，但随着时间的推移，它可以将设备维护成本降低最 多50％。集中管理避免了人工监测引起的错误，并允许将资源用于其他重要工作。
总结和推荐
消防设备电源监控系统是确保消防设备的可靠电源和安全运行的重要组成部 分。这个系统可以减轻手工监测的负担，提高响应速度，并降低设备维护和 维修的成本。建议将本系统集成到消防设备组的全生命周期中。
消防电源监控系统的安装指导
1
定位
确定安装位置，确保监测仪正确地引导电力流动。
2
连接传感器
根据系统设计连接传感器套件，控软件
上传并安装监控软件和监控器，确保电源管理系统能够监控和分析数据。
消防电源系统监控的维护指南
1
定期检测
定期检查传感器和监控器是否损坏或工作不正常。
监控系统接收到火警报告后， 工作人员在极短的时间内查 明情况并采取相应行动。
消防电源监控系统的标准与规 定
该系统需要符合NFPA 72的相关标准，以及所在行业的规定。在安装和维护消 防设备电源监控系统时，必须进行相应的质量和安全检查。
传统消防设备与消防电源监控系统的 比较
与传统消防设备监控相比，消防电源监控系统有更高的可靠性和更短的时间响应。使用消防电源 监控系统，管理人员可以通过多种方式获得有关消防设备电源的信息。
消防设备电源监控系统
本演示文稿介绍消防设备电源监控系统，探讨如何确保消防设备的正确电源， 以及使用本系统的好处。
消防设备电源的重要性
消防设备正常运行需要稳定的电源，缺乏电源或电源不稳定会导致设备失灵。保证设备恰当可靠 的电源对于确保人员生命安全至关重要。
消防设备电源监控系统概述
监控系统的重要性及应用领域分析
监控系统的重要性及应用领域分析随着科技的不断发展，监控系统在各个领域中的应用越来越广泛。
监控系统通过使用摄像头、传感器等设备，实时监测和记录特定区域的活动和事件。
本文将探讨监控系统的重要性以及其在不同领域中的应用。
一、监控系统的重要性1. 预防和减少犯罪监控系统可以在公共场所、商业区、住宅区等地方安装，通过实时监测和录像，可以有效预防和减少犯罪行为。
监控系统的存在可以起到威慑作用，使潜在的犯罪分子望而却步。
2. 提供证据和调查监控系统可以记录下发生的事件，提供有力的证据用于调查和解决问题。
无论是交通事故、盗窃案件还是纠纷纠纷，监控系统都可以提供关键的视频和图像证据，帮助警方和相关部门进行调查和取证。
3. 提高安全性和保护监控系统可以提高安全性和保护，确保人员和财产的安全。
例如，在工厂和仓库中安装监控系统可以监测生产过程和物资流动，防止盗窃和损坏。
在学校和医院等公共场所安装监控系统可以确保人员的安全和秩序。
4. 提升管理效率监控系统可以帮助管理者实时监测和掌握工作场所的情况，提升管理效率。
通过监控系统，管理者可以远程查看和控制各个区域，及时发现和解决问题，提高工作效率和生产效益。
二、监控系统的应用领域1. 公共安全领域监控系统在公共安全领域的应用非常广泛。
例如，在城市的街道、公园、车站等公共场所安装监控系统可以监测和预防犯罪行为。
在交通领域，监控系统可以监测交通流量和违规行为，提高交通管理效率。
2. 商业领域在商业领域，监控系统可以用于保护商店和商场的安全，防止盗窃和损坏。
同时，监控系统还可以用于监测和分析顾客行为，帮助商家优化产品布局和销售策略。
3. 工业领域在工业领域，监控系统可以用于监测生产过程和设备运行状态，提高生产效率和质量。
同时，监控系统还可以用于监测和预防事故和危险情况，保障工人的安全。
4. 教育领域在教育领域，监控系统可以用于学校的安全管理和学生的行为监控。
通过监控系统，学校可以实时监测学生的活动，确保校园的安全和秩序。
消防设备电源监控系统
消防设备电源监控系统在现代社会，消防安全是至关重要的。
而消防设备电源监控系统作为保障消防设备正常运行的关键环节，其重要性不容忽视。
这一系统就像是消防设备的“健康卫士”，时刻监测着电源的状况，确保在火灾发生时，消防设备能够迅速、有效地发挥作用。
消防设备电源监控系统是一种用于监控消防设备电源工作状态的智能化系统。
它通过对消防设备电源的电压、电流、开关状态等参数进行实时监测和分析，及时发现电源故障和异常情况，并发出报警信号，以便相关人员能够迅速采取措施进行修复和处理。
想象一下，在火灾发生的紧急时刻，如果消防设备因为电源故障而无法正常启动，那将是多么可怕的事情！消防水泵无法供水，消防风机无法排烟，消防应急照明和疏散指示系统无法正常工作，这无疑会给人们的生命和财产安全带来极大的威胁。
而消防设备电源监控系统的存在，就是为了避免这种情况的发生。
这一系统通常由监控主机、传感器和传输线路等组成。
传感器安装在消防设备的电源线路上，实时采集电源数据，并通过传输线路将数据传输到监控主机。
监控主机对数据进行分析和处理，一旦发现异常，立即发出声光报警，并在显示屏上显示故障信息，包括故障的类型、位置和发生时间等。
为了更好地理解消防设备电源监控系统的工作原理，我们以消防水泵为例。
消防水泵是消防灭火系统中的重要设备，它需要在火灾发生时迅速启动，提供足够的水压来灭火。
消防设备电源监控系统中的传感器会实时监测消防水泵电源的电压和电流。
如果电压过高或过低，电流过大或过小，或者电源出现断路、短路等故障，传感器会立即将这些信息传输给监控主机。
监控主机接收到这些信息后，会迅速判断故障的类型和严重程度，并发出相应的报警信号。
相关人员在收到报警信号后，可以迅速前往故障现场进行排查和修复，确保消防水泵在最短的时间内恢复正常工作。
消防设备电源监控系统具有很多优点。
首先，它能够实现实时监测，及时发现电源故障和异常情况，为故障的排查和修复争取了宝贵的时间。
泰和安消防设备电源监控系统应用设计说明书
2、技术参数......................................................................................................................................................... 10 3、 结构特征....................................................................................................................................................... 11 4、 安装与接线................................................................................................................................................... 11
2、技术参数......................................................................................................................................................... 14
附录 1.消防设备电源监控系统图...............................................................................................................................23
AFPM100消防设备电源监控系统在江西抚州万达广场的应用—安科瑞 胡烨
AFPM100消防设备电源监控系统在江西抚州万达广场的应用安科瑞胡烨江苏安科瑞电器制造有限公司江苏江阴214405摘要：本文简述了消防设备电源的组成原理，分析了消防设备电源监控系统在应用中的设计依据和相关规范。
最后通过安科瑞消防设备电源监控系统在江西抚州万达广场项目的实例介绍，阐述了消防设备电源功能的实现及其重要意义。
关键词：消防设备电源；电源监控模块；监控系统；AFPM100；江西抚州万达广场0概述AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报警、管理于一体的计算机测控系统，该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域。
监控器采用集中式、模块化设计，配接传感器，通过监测消防设备电源的电压、电流、开关状态等运行相关信息、报警信息、故障信息等，并存储、分析、统计，方便用户进行监控和管理；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等功能。
本项目位于江西抚州万达广场项目，现场共分布AFPM3-2AV消防电源监控模块127只，分别安装于楼层内强电井消防配电箱内。
现场消防电源监控模块采用总线方式接至消控中心的AFPM100壁挂式消防电源监控系统。
本设备结构合理、可靠性高、功能较强、维护方便、性价比高，系统界面友好、易学易用。
1用户需求本项目要求消防设备电源监控系统能通过对江西抚州消防设备的供电电源的故障和异常状态进行监控，及时报警提醒相关人员消除这些隐患，防止发生火灾时，消防设备无电可用，设备不能正常投入使用。
为便于值班监控管理，中央主机具有以下主要功能：1)按照配电图纸，对各回路消防设备进行监控，掌握消防设备电源的运行情况。
2)消防设备电源监控系统内部能够实现统一的监控平台，能够得到系统内部全部参数的实时数据；对整个消防设备电源监控系统的智能化管理，能够通过检测消防设备电源的电压状态等相关信息，从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相等故障信息。
消防设备电源状态监控器电源监测模块图文详解
该模块适用于各类消防设备，包括灭火器、消防喷洒系统和火警报警器等。可以广泛应 用于商业中心、医院、工厂和公共场所等。
模块结构模块的主要组成部分来自该模块包括主控板、电源检测模块、温度传感器 和报警器等组件。它们协同工作，实现对电源状 态的监控。
模块的工作原理
主控板接收传感器的数据，并经过处理和分析后， 根据预设的阈值判断电源状态是否正常。一旦检 测到异常，报警器会发出警报。
3. 接入电源并固定模块。
2
使用说明
1. 将模块与监控系统连接，并进行初始化设置。
2. 在监控系统中设置电源状态的正常范围和异常阈值。
3. 定期检查模块的运行状态，并做好记录和维护工作。
模块的优势
优势一
提供实时监测和报警功能，能够及时发现电源状态异常，防止事故发生。
优势二
具有可靠的数据采集和分析能力，可以准确判断电源状态是否正常，降低误报率和漏报率。
消防设备电源状态监控器 电源监测模块图文详解
本文详细介绍消防设备电源状态监控器的功能、用途和适用范围，以及模块 的结构、工作原理和特点。同时提供安装和使用方法、模块的优势，以及应 用案例和模块的价值和重要性。探讨未来的发展趋势。
模块简介
1 模块功能和用途
该模块旨在监测消防设备电源状态，确保其正常运行。它可以监测电源的电压、电流和 温度等数据，并在异常情况下发出警报。
模块特点
1 特点一
2 特点二
该模块具有高精度的数据采集和分析能力， 能够快速检测电源状态的异常情况，确保 及时采取措施。
模块还具有自动化报警功能，可通过声光 警报器发出警报，提醒人们注意并采取相 应的紧急处理措施。
安装和使用方法
1
安装步骤
消防设备电源监控系统介绍PPT课件
系统选型与配置建议
选型依据与原则
需求分析
根据消防安全需求，确定所需 监控的设备类型和范围。
技术成熟度
选择技术成熟、稳定、经过市 场验证的系统。
兼容性
确保系统能与其他消防设备和 系统无缝对接。
可扩展性
考虑未来可能的设备增加或技 术升级。
配置方案推荐
监控点位确定
根据建筑布局和设备分布，合理设置监控点 。
软件功能
数据采集
实时采集消防设备电源 的工作状态和参数。
数据处理
对采集到的数据进行处 理、分析和存储。
远程监控
通过通信网络实现对消 防设备电源的远程监控
和管理。
报警管理
对电源异常或故障进行 实时报警，记录和处理
历史报警信息。
工作原理及流程
01
02
03
04
电源监控模块通过传感器实时 监测消防设备电源的工作状态
性和稳定性。
系统具有高度的抗干扰能力，能 够在复杂的环境中稳定运行。
设备经过严格的质量控制和测试 ，具有较长的使用寿命和较低的
故障率。
维护方便
系统具有自诊断功能 ，能够快速定位故障 部位，便于维修人员 快速处理。
系统软件易于升级和 扩展，方便用户根据 需要进行定制和改进 。
用户可远程监控和管 理系统，减少现场维 护的次数和成本。
用户反馈与评价
用户一
“自从安装了消防设备电源监控 系统，我们商场的消防安全得到 了有效保障，顾客和员工的安全
感也增强了。”
用户二
“在火灾发生时，消防设备电源 监控系统发挥了重要作用，为我 们的救援工作争取了宝贵时间。
”
用户三
“该系统的稳定性和可靠性非常 高，为我们医院的正常运营提供
海湾消防设备电源监控系统应用设计说明书
消防设备电源监控系统主要由消防设备电源监控主机、中继器及不同类型的监控传感器等部分 或全部设备组成。其系统图如下:
海湾安全技术有限公司
http://wwቤተ መጻሕፍቲ ባይዱ
1
消防设备电源监控系统应用设计说明书（Ver.2014.07）
海湾安全技术有限公司
系统电路主要由电源电路、主机电路和通讯接口电路组成，电源电路主要由主供电电路和备电 电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，抵消电池的自 放电，保证电池供电时的容量。同时电源自行检测主、备电的工作状态，例如主电欠压、备电欠压、 备电短路、备电断路等等。主机电路由单片机、程序存储器、数据存储器、接口电路组成。单片机 采用 16bits 的 PIC24F 系列，功能强大，指令丰富，运算速度快是应用广泛的抗干扰能力强的优秀 单片机。通讯接口电路由 RS485 专用通讯接口芯片实现，与传感器通过 RS485 总线进行信息交互， 监控设备循环对连接在 RS485 总线上的传感器按地址进行巡检接收报警器的正常、故障信息，存储、 分析 、处理，进行声光指示及打印输出。显示板由汉字液晶显示电路、联动电路和打印机电路组成， 显示电路主要由按键输入电路，时钟电路，显示驱动电路及汉字液晶组成。通过这些电路可输入操 作指令，输出报警或指示信息。联动电路由单片机和继电器组成，可实现自动控制和手动控制。监 控设备可实现简单的联动输出功能。打印机采用汉字热敏打印机。
K1，K2 分别对应控制器前面板的“控制器输出 1”“控制器输出 2”指示灯，这两组继电器为扩 展输出，为预留输出端口，暂时无任何功能。
K3 继电器对应系统故障指示灯，当系统发生故障时，系统故障指示灯点亮，同时 K3 继电器动 作。K4 继电器对应消防设备电源故障指示灯，当被监测消防设备电源发生故障时，消防设备电源故 障指示灯点亮。 3.2.3 网络功能
基于二总线通信的消防设备电源监控系统的设计
征稿｜第四届轨道交通电⽓与信息技术国际学术会议招聘｜中国电⼯技术学会招聘学术期刊编辑征稿｜中国电⼯技术学会电机与系统学报（英⽂季刊）摘要云南民族⼤学电⽓信息⼯程学院的研究⼈员王悦、廖有为等，在2019年第2期《电⽓技术》杂志上撰⽂指出，为了保证建筑内的消防设备在预防⽕灾和发⽣⽕灾时能及时有效的运作，需要设置消防设备电源监控系统来保证其电源的良好⼯作状态。
在传统监控系统的基础上，设计了⼀种基于⼆总线通信的消防设备电源监控系统，监控器的通信模块采⽤了EV620模块，其内含PowerBus技术的增强型主站控制IC：PB620。
PowerBus总线通过调制供电电缆上的控制信号，替代了传统分离的控制电缆和供电电缆，并⼤幅度提⾼通信稳定性；通过采⽤意法半导体公司⽣产的STM32F103CBT6芯⽚对监控传感器进⾏设计，对数据进⾏采集和通信处理，实现可靠的数据采集和传输；通过对系统软件进⾏设计，使其稳定可靠的运⾏，满⾜国标要求，保证消防设备电源的正常运作。
图3 消防电源监控系统结构图1.2 消防设备电源监控系统的功能和特点本系统具有多种功能，可靠性强，能安全稳定的监视所要监控的消防设备电源的状态。
主要功能特点有：①供电功能，监控器采⽤直流24V为与其相连接的传感器供电；②故障报警功能，能在故障时100s内发出故障声、光信号，并显⽰记录故障的部位、类型和时间；③⾃检功能，监控器能对本机及所配接的传感器进⾏功能检查，监控器的⾃检不影响⾮⾃检部位的报警功能；④信息显⽰与查询功能，本系统能在监控器上采⽤⽂字、数字和字母（符）显⽰，能显⽰当前所接传感器采集到的相应消防设备电源电流电压信息、监控模块总数、故障总数等；⑤主备电源转换功能，主备电源能相互切换且不影响监控器的正常⼯作；⑥分级操作功能，监控器设置了普通权限和管理权限对监控器进⾏不同级别的操作；⑦数据存储功能，监控器能存储5400条故障记录或5400条中断记录，且⽆保存时间限制；⑧打印功能，微型打印机汉字打印输出历史记录的详细数据；⑨通信功能，监控器采⽤3路⼆总线和2路CAN总线通信⽅式，监控器与电压电流传感器通过⼆总线通信⽅式进⾏控制，采⽤CAN2.0通信⽅式，有较⾼的传输速率，每条总线的传输距离为1000m；⑩可将开关量输⼊、开关量输⼊作为其他信号输⼊到监控设备；复位功能，故障排除后，故障信号可⾃动或⼿动复位，且在复位后，监控器能在100s以内重新显⽰尚存在的故障。
消防设备电源监控系统介绍
能够与各种标准消防设备实现接口对接，保证监测系统的兼容性。
技术难点和解决方案
技术难点主要涉及数据采集、传输速度、数据处理和安全等问题，可以通过 使用高精度传感器、优化网络连接、数据压缩算法、加密算法等技术手段进 行解决。
系统的成本与收益
该系统的成本较大，但能够提高消防设备的安全性和可靠性，降低人力成本、 维护成本和故障检测成本，从而达到可持续发展和长期收益的目的。
数据分析
系统能够对数据进行可视化 分析，有效提升数据处理效 率。
安全保障
系统能够及时发现问题，提 升消防设备的安全性和可靠 性。
监控系统的安全性和稳定性
1 信任度保障
系统采用双重认证， 确保数据的安全性和 可靠性。
2 灾备系统部署
3 固定漏洞
系统提供灾备机制， 保证数据备份和迁移。
系统采用先进的漏洞 扫描和固件升级机制， 确保安全稳定运行。
系统能够根据用户需 求制定应急响应计划， 提供应急措施。
用户能够及时与系统 进行交流，得到实时 的帮助和指导。
故障排查与维修
故障排查
系统具备实时监控功能，及时发现问题，快 速排查定位故障。
设备维护
对于设备的日常维护，根据相关标准和规定 进行处理。
系统优势与应用场景
应用场景
适用于消防设备、交通、能 源、工业等行业领域。
企业在消防监控系统中的责任和义务
企业应加强消防安全的意识和培训，遵守监管政策和法规，确保监测系统正常运行和数据的合法 性和安全性。
消防设备电源监控系统的市场 前景和商业模式
随着消防行业的不断发展，消防设备电服务、数据分析等。
软硬件维护
需要定期维护软硬件设施 以确保系统的正常运行与 管理。
消防设备电源监控系统介绍
欢迎参加我们的展示。我们将介绍消防设备电源监控系统的功能、设计原理、 优势与应用场景以及系统的组成和维护。
系统概述
消防设备电源监控系统通过实时监测消防设备的电源供应状态，确保设备的正常运行和及时报警。
系统主要功能
1 实时监测
对消防设备的电源供应 进行实时监测，确保设 备的正常运行。
3
工作流程
中心控制台接收并分析监测数据，一旦发现异常情况，立即发出警报，并通知相 关人员进行维修。
系统优势与应用场景
可靠性
系统能够实时监测电源供应的状态，确保消防设备的稳定工作，提高灭火效果。
智能化
系统可以自动识别电源故障，并进行警报和记录，减少人工干预和维护成本。
广泛应用
适用于各种消防设备，如火灾报警系统、消防喷淋系统、疏散楼梯照明系统等。
2
系统培训
培训用户使用系统和进行日常维护，确保系统的正常运行。
3
定期维护
定期检查和维护系统的硬件和软件，保证系统的长期稳定运行。
总结与展望
消防设备电源监控系统通过实时监测和报警，保证消防设备的可靠性和灭火 效果。未来，我们将进一步改进系统的智能化和可视化功能，提供更好的使 用体验。
系统构成与组件介绍
中心控制台
用于接收和分析监测数据，并发出警报和通知 相关人员。
监控节点
安装在消防设备上的监测设备，负责实时监测 电源供应的状态。
监控电路板
监控节点的核心组件，负责电源状态的检测和 数据传输。
电源供应设备
为消防设备提供电源，确保设备的正常运行。
系统实施和维护
1
系统实施
根据具体场景和需求，进行系统的设计、安装和调试。
消防设备电源监控系统设计及应用简析
消防设备电源监控系统设计及应用简析消防设备电源监控系统设计及应用简析随着城市的不断发展和建设，建筑物的高度和面积越来越大，也给火灾的防范和救援带来了极大的挑战。
为了更好地保障市民的生命财产安全，消防设备具有至关重要的作用。
其中，消防设备电源的稳定供应也是极其重要的一环。
为此，消防设备电源监控系统应运而生。
消防设备电源监控系统是将消防设备的电源进行精准的监控，确保消防设备稳定、可靠地运行，有效保障了消防安全。
下面，本文就对消防设备电源监控系统的设计及应用进行简析。
一、系统设计消防设备电源监控系统设计，应当考虑以下三个方面：1、监控范围：消防设备适用的区域十分广泛，因此，系统监控的范围也需覆盖如商场、办公楼、学校、医院等各类建筑物中的消防设备，确保全面覆盖。
2、信息传输：监控系统应当采用低功耗、低成本的无线传输技术，确保信息的传输质量，同时要能够在无线信号不强的情况下进行监控。
3、安全性：消防设备电源对于消防安全的重要性不言而喻，其保障系统的信息安全也是至关重要的。
因此，系统设计应当考虑到信息的安全保障措施，确保数据不被篡改、误用。
二、应用分析消防设备电源监控系统的应用有以下几个方面：1、电量监测：通过实时监测电量情况，可以避免消防设备因为电量不足而不能正常工作的情况。
此外，系统还可以提醒维护人员注意电量情况，及时进行更换或充电，以保证消防设备随时可用。
2、设备管理：通过实时监测各项设备的状态，可以及时发现故障并进行修复。
这不仅便于维护人员的工作，还能够减少设备的损耗和维修成本。
3、预警提醒：通过监测系统，系统还可以对电源出现紧急情况进行预警提醒，避免火灾发生。
4、远程控制：监控系统还可以实现对消防设备的远程控制，便于维护或应急救援时的操作。
总之，消防设备电源监控系统的设计和应用都是十分重要的一环，能够有效地提高消防设备的工作效率，保障人民生命财产安全。
因此，我们应该进一步加强消防设备电源监控系统的开发和运用，使其能够更好地为消防安全服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

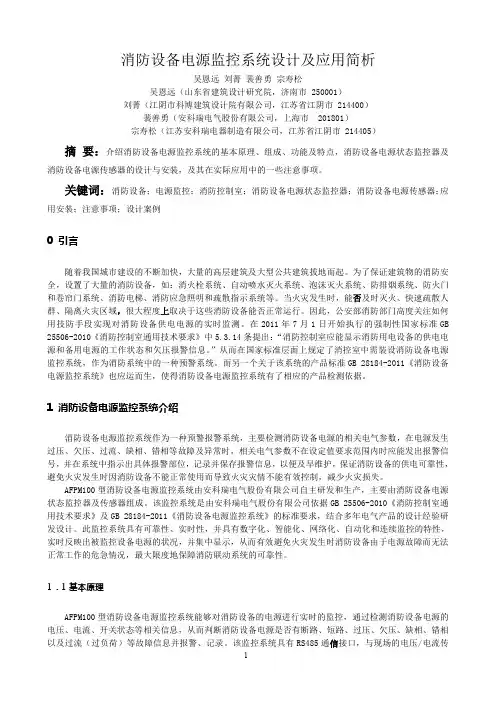

消防设备电源监控系统设计及应用简析摘要：介绍消防设备电源监控系统的基本原理、组成、功能及特点，消防设备电源状态监控器及消防设备电源传感器的设计与安装，及其在实际应用中的一些注意事项。
关键词：消防设备；电源监控；消防控制室；消防设备电源状态监控器；消防设备电源传感器；应用安装；注意事项；设计案例0引言随着我国城市建设的不断加快，大量的高层建筑及大型公共建筑拔地而起。
为了保证建筑物的消防安全，设置了大量的消防设备，如：消火栓系统、自动喷水灭火系统、泡沫灭火系统、防排烟系统、防火门和卷帘门系统、消防电梯、消防应急照明和疏散指示系统等。
当火灾发生时，能否及时灭火、快速疏散人群、隔离火灾区域，很大程度上取决于这些消防设备能否正常运行。
因此，公安部消防部门高度关注如何用技防手段实现对消防设备供电电源的实时监测。
在2011年7月1日开始执行的强制性国家标准GB 25506-2010《消防控制室通用技术要求》中5.3.14条提出：“消防控制室应能显示消防用电设备的供电电源和备用电源的工作状态和欠压报警信息。
”从而在国家标准层面上规定了消控室中需装设消防设备电源监控系统，作为消防系统中的一种预警系统。
而另一个关于该系统的产品标准GB28184-2011《消防设备电源监控系统》也应运而生，使得消防设备电源监控系统有了相应的产品检测依据。
1消防设备电源监控系统介绍消防设备电源监控系统作为一种预警报警系统，主要检测消防设备电源的相关电气参数，在电源发生过压、欠压、过流、缺相、错相等故障及异常时，相关电气参数不在设定值要求范围内时应能发出报警信号，并在系统中指示出具体报警部位，记录并保存报警信息，以便及早维护，保证消防设备的供电可靠性，避免火灾发生时因消防设备不能正常使用而导致火灾灾情不能有效控制，减少火灾损失。
AFPM100型消防设备电源监控系统由安科瑞电气股份有限公司自主研发和生产，主要由消防设备电源状态监控器及传感器组成。
该监控系统是由安科瑞电气股份有限公司依据GB25506-2010《消防控制室通用技术要求》及GB28184-2011《消防设备电源监控系统》的标准要求，结合多年电气产品的设计经验研发设计。
此监控系统具有可靠性、实时性，并具有数字化、智能化、网络化、自动化和连续监控的特性，实时反映出被监控设备电源的状况，并集中显示，从而有效避免火灾发生时消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。
1．1基本原理AFPM100型消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等相关信息，从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相以及过流（过负荷）等故障信息并报警、记录。
该监控系统具有RS485通信接口，与现场的电压/电流传感器进行数据交换；采用Modbus-RTU通讯协议，可与其它标准系统相连接；通过友好的人机交互界面，实时反映出被监控设备电源的状况，并集中显示。
1．2基本组成《消防设备电源监控系统》中给出了消防设备电源监控系统相关的定义及基本组成。
AFPM100型消防设备监控系统由消防设备电源状态监控器、电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。
其中消防设备电源为交流或直流电源，包括主电源和备用电源。
国家建筑标准设计图集10CX504《消防设备电源监控系统》中，根据工程项目的大小不同，给出了适用于各类不同的系统解决方案，以达到更优、更好的目标。
一般分为两类：小型消防设备电源监控系统（如图1所示）；大型消防设备电源监控系统（如图2所示）。
图1小型消防设备电源监控系统拓扑图图2大型消防设备电源监控系统拓扑图1．3基本功能及特点传感器用于在现场对各种消防设备的电源及设备运行状态实时监测并进行信息采集，同时具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；另外，传感器采用现场总线通信技术，上位机管理软件。
可以时刻监控现场的运行情况，及时发现报警信息。
通过RS485接口、标准Modbus协议可以与各种标准系统相连，具有集成度高、网络化和智能化程度高、动作特性合理等优点。
实际应用中可通过选择功能不同的传感器实现对不同消防设备电源的监控要求。
主要将传感器分为3大类：AFPM1表示单相电源传感器，用于监测电源的交流/直流电压、电流；AFPM3表示三相电源传感器，用于监测三相电源的电压、电流；AFPM5为开入开出传感器，可监测开关状态，并可以连接报警控制回路。
模块采用标准模块化设计，导轨安装，方便现场使用。
采用高性能单片机嵌入数据采集和通信程序，以实现可靠的数据采集和传输。
中继器适用于监控器和现场传感器距离较远的系统。
中继器不但可以增加系统的通信距离，而且可以为连接的现场传感器供电，解决由于距离远而产生的通信信号和电源输出的衰减。
中继器通过通信总线将连接的现场模块及中继器的电源信息传送到监控器。
监控器集中显示消防设备电源的运行信息、故障信息和位置信息等参数，并在发现消防设备电源故障时能有提示性的声光报警信号。
2消防设备监控系统的设计及安装《消防控制室通用技术要求》中3.1条指出：“消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备，或具有相应功能的组合设备。
”标准中明确提出控制室内应安装消防电源监控器。
2．1消防设备电源状态监控器的设计及安装消防设备电源状态监控器（即系统主机）应装设在消防控制室内，在无消防控制室的场所，监控器应设置在有人值班的场所。
对于大型建筑或建筑群宜采用分散与集中相结合的控制方式，即在各消防控制室或有人值班场所设置监控器，将各消防设备电源状态及报警信息传回至控制中心的中央监控器，统一管理、监控和显示信息。
监控器并没有具体的规范指出其安装设置要求，但作为消防类的监控系统，可以参照GB50116-2013《火灾自动报警系统设计规范》中对火灾报警控制器的有关要求。
2．2消防设备电源传感器的设计及安装目前在国家标准中并未明确指出传感器的装设位置，《消防控制室通用技术要求》仅简单地提到需监控各消防用电设备的供电电源和备用电源的工作状态和故障报警信息。
整个系统的设计程度在很大程度上掌握在设计人员的手中。
以《山西省消防设备电源监控系统技术规程》为例，宜设置在下述部位：建筑内为消防设备供电的主电源和消防电源的配电柜输出端；消防电气控制装置（包括水泵控制器、风机控制器等）的双路电源输入端与输出端；各防火分区内的消防设备电源装置（给各消防设备供电的直流电源）的输出端；为消防设备供电配电箱的输出端；消防设备应急电源的输入端与输出端；应急照明配电箱的输出端；集中电源型消防应急灯具专用应急电源的输入端与输出端；多路主电源供电的设备应监控其各主供电回路输入端。
就目前大多数项目来看，如果对所有消防配电箱的出线回路都进行监测，整个项目的造价及成本都将非常高。
所以在传感器设置位置上应有重点的考虑，针对不同的消防用电设备设计安装不同类型的传感器。
可以按不同的消防设备在配电箱配置不同的传感器，例如：消防水泵、消防电梯、防排烟风机等重要的灭火设备需要电压、电流全面监控；防火卷帘、应急照明等火灾初期短时工作的系统和不宜出现过负荷、短路等负荷可只监测电源，简化系统，降低造价。
下面给出几个比较典型的消防设备中的传感器设计案例（以安科瑞电气股份有限公司产品为例）：a.消防泵房低压配电系统图（如图3所示）。
在进线处对双电源电压进行检测，选用AFPM3-2AV型三相双电压传感器。
出线回路宜选用AFPM3-AVI型电压电流传感器，这样可以对各消防泵的电源及工作状态进行全面监测。
图3消防泵房低压配电系统图b.消防动力回路配电系统图，以消防排风兼排烟风机为例（如图4所示）。
动力回路在进线处对双电源电压进行检测，选用AFPM3-2AV型三相双电压传感器。
出线回路宜选用AFPM3-AVI型电压电流传感器，这样可以对各消防动力设备的电源及工作状态进行全面监测。
图4消防排风兼排烟风机配电系统图c.防火卷帘及应急照明配电系统图（如图5所示）。
在配电箱进线处对双电源电压进行检测，选用AFPM3-2AV型三相双电压传感器。
图5消防卷帘及应急照明配电系统图3安装运行时的注意事项a.传感器安装设计时，电压电流信号的采集不能破坏被监测回路的线路。
故电压信号采集时需在相线或正极串联一个1A的熔断器，电流信号应用互感器方式采集。
b.传感器的供电电源必须由消防设备电源监控系统提供，即监控器（或中继器）提供，不能从其他系统中取得。
c.传感器与监控器（或中继器）之间的线路距离不应超过500m，布线时应尽量避开强电及环境复杂的区域。
传感器的电源线应采用截面不小于1.5mm2的阻燃耐火双绞线，通讯线应采用截面不小于1.0mm2的阻燃耐火双绞线，截面除应满足电流强度需要外，还应考虑满足机械强度要求，选用的线材应满足消防要求，条件允许的情况下宜采用屏蔽线，线路穿线管宜选用金属线管。
d.监控器（或中继器）每一总线回路连接设备的总数不宜过多，且应留有不少于回路额定容量10％的裕量，方便以后系统扩展。
e.监控器（或中继器）的交流电源应使用消防电源。
4结语本文主要从设计及安装方面介绍了消防设备的电源监控系统，总体来说消防设备电源监控系统目前还处于起步阶段，相关的标准及应用都还比较匮乏。
相信随着消防设备的电源监控系统产品在项目中的不断应用，这些问题和不足都将得到标准化的处理和改善。
该系统作为一种预警系统，随着系统的投入使用，可以提高消防设备的运行可靠性，减少不必要的损失，更好地为社会经济发展和人民生命财产安全保驾护航。
参考文献[1]公安部沈阳消防研究所，辽宁省公安消防总队，浙江省公安消防总队，等.GB25506—2010消防控制室通用技术要求[S].北京：中国标准出版社，2011.[2]公安部沈阳消防研究所，北京恒业世纪科技股份有限公司，北京原杰电子有限责任公司.GB 28184—2011消防设备电源监控系统[S].北京：中国标准出版社，2012.[3]公安部沈阳消防研究所.GB50116—2013火灾自动报警系统设计规范[S].北京：中国计划出版社，2014.[4]中国建筑标准设计研究院，北京恒业世纪科技股份有限公司.10CX504消防设备电源监控系统[S].北京：中国建筑标准设计研究院，2010.[5]山西省公安消防总队.DBJ04-295-2012山西省消防设备电源监控系统技术规程[S].2012.[6]周中.智能电网用户端电力监控与电能管理系统产品选型及解决方案[M].北京：机械工业出版社，2011.。
