中文版Creo-3.0基础教程-第6章-曲面设计
合集下载
PTCCreo3.0软件学习
PTCCreo3.0软件学习第一章 PTC Creo 3.0基础概述本章导读：PTC Creo是一套可扩展、可互操作的产品设计软件，功能覆盖整个产品开发领域。
PTC Creo系列软件广泛应用在机械制造、模具、电子、汽车、造船、医疗设备、玩具、工业造型、航空航天等领域。
Creo 3.0是当前的新版本，其中包含的Creo Parametric 3.0软件为用户提供了一套从设计到制造的完整的解决方案。
本章介绍PTC Creo应用基础、Creo Parametric 3.0启动与退出、Creo Parametric 3.0用户界面、文件基本操作、模型显示的基本操作、使用模型树、使用层树和配置选项应用基础等。
本章小结：Creo Parametric是一款主流的高端CAD/CAM/CAE设计套件，在通用机械、模具、家电、汽车、航空航天、军工和工业设计等领域广泛应用。
Creo Parametric 3.0是目前最新的应用版本，它为用户提供了一套从设计到制造的完整的解决方案。
本章首先介绍了Creo应用基础的内容，包括Creo Parametric 3.0基本设计概念、模型的基本结构属性和父子关系。
其中，基本设计概念包括设计意图、基于特征建模、参数化设计和相关性；模型的基本结构属性有特征、零件和组件；而父子关系是Creo Parametric和参数化建模的最强大的功能之一，子特征的尺寸和几何参照需要依赖于父项特征。
接着介绍了如何启动和退出Creo Parametric 3.0，以及介绍了Creo Parametric 3.0的用户界面。
在介绍用户界面时，侧重介绍了界面的主要组成及相应功能用途。
在掌握了上述基本知识后，还分别介绍了文件的基本操作、模型显示的基本操作、使用模型树和使用层树的知识。
文件的基本操作主要包括新建文件、打开文件、保存文件、拭除文件、设置工作目录、删除文件、激活窗口、关闭文件与退出系统。
模型显示的基本操作包括用已保存的视图方向（命名视角）、重定向、使用鼠标调整视角、模型显示和基准显示等。
Creo 3.0机械设计立体化教程06
6.1.2范例解析——创建帽形曲面
1、创建旋转曲面特征 2、创建拉伸曲面特征 3、创建扫描曲面特征
6.2 创建边界混合曲面特征
6.2.1 知识准备
一、设计工具 二、使用一个方向上的曲线创建边界混合曲面
三、使用影响曲线来创建边界混合曲面特征 选取影响曲线：激活【影响曲线】文本框，选取曲线作为影响曲线。 设置平滑度因子：该因子是一个在0～1之间的实数。数值越小，边 界混合曲面愈逼近选定的拟合曲线。 设置方向一和方向二的曲面片数：控制边界混合曲面沿两个方向的 曲面片数。曲面片数量越多，曲面愈逼近拟合曲线。若使用一种曲 面片数构建曲面失败，则可以修改曲面片数量重新构建曲面。曲面 片数量范围是1~29。
第6章 曲面及其应用
6.1创建基本曲面特征
6.1.1 知识准备
一、创建拉伸曲面特征 对曲面特征的截面要求不像对实体特征那样严格，用户既可以使用 开放截面来创建曲面特征，也可以使用闭合截面。
二、创建旋转曲面特征
三、创建扫描曲面特征
四、创建混合曲面特征 在【形状】工具组中单击【混合】工具按钮，打开混合设计工具， 按下【曲面】按钮，创建曲面特征。混合曲面特征的创建原理也是 将多个不同形状和大小的截面按照一定顺序顺次相连，因此各截面 之间也必须满足顶点数相同的条件。混合曲面特征也有【直】和 【平滑】两种属性，主要用于设置各截面之间是否光滑过渡。
四、创建双方向上的边界混合曲面
五、设置边界条件 1、自由。 新建曲面和相邻曲面间没有任何约束，完全为自由状态，在曲面交接处有明显 的边界。 2、切线。 新建曲面在边线处与选定的参照（基准平面或曲面）相切。此时在曲面交接处 通常没有明显的边界，为光滑过渡状态。 3、曲率。 新建曲面在边线处与选定的曲面曲率协调，在交接处没有明显的边界，为光滑 过渡。 4、垂直。 新建曲面在边线处与选定的参照（基准平面或曲面）垂直。
《中文版Creo 3.0案例教程》课件第六章
步骤4
单击【几何规则】对话框中的【确定】按钮，则收 集所有满足选定规则的曲面，如图6-11所示。
孔特征的类型
步骤四
步骤三
步骤一 步骤二
6.2 形状曲面选择
孔特征的类型
图6-11 选定曲面集
01
柔性建模概述
02
形状曲面选择
03
柔性变换
04
识别
05
特征编辑
6.3 柔性变换
本节将介绍使用【柔性建模】选项卡【变换】组中的工具修改模型的操作方法。
单击【柔性建模】选项卡【形状曲 面选择】组中的【多凸台】按钮 ， 则选中种子曲面所在的凸台及其与 之相连的圆孔，如图6-13所示。
6.3 柔性变换
6.3.1 移动
面1
孔特征的类型
图6-12 选取种子曲面
图6-13 选择要移动的几何
6.3 柔性变换
6.3.1 移动
单击【柔性建模】选项卡【变换】组中【移动】按钮 下 方的三角按钮 ，在展开的下拉列表中单击【使用拖动器 移动】按钮（见图6-14），打开【移动】选项卡（见图615），并在所选几何上显示拖动器，如图6-16所示。
孔特征的类型
必要时可以通过识别来快速传播所做的修改。
01
柔性建模概述
02
形状曲面选择
03
柔性变换
04
识别
05
特征编辑
6.2 形状曲面选择
要使用“柔性建模”功能修改模型，必需先选择要修改的几何中的形状曲面。用户可以使用 【柔性建模】选项卡中【形状曲面选择】组中的相关工具选择曲面，可以使用右键快捷菜单来 选择曲面，也可以单击【几何规则】按钮 来指定曲面，当然也可以通过单击的方式选择曲面， 只是当需要选中的曲面较多时，单击方式选择曲面比较繁琐且容易遗漏曲面。
精品课件-PTC Creo3.0零件建模实例教程-第6章
第6章 装配 (5) 单击鼠标中键，后盖零件装配完成。后盖零件装
配后如图6-40所示。
图6-40 后盖零件装配后的状态
第6章 装配
11. 装配天线零件 (1) 单击【模型】→【 组装】，弹出【打开】对 话框，打开“antenna_mm.prt”文件，弹出【元件放置】 选项卡，同时，选定零件出现在图形窗口中。
建】对话框，选择【类型】为【装配】，输入文件名
“cell_phone_mm”，然后单击
按钮，弹出图6-17所
示的【新文件选项】对话框，【模板】项选择为
【mmns_asm_design】，最后点击
按钮，进入装配界
面。
第6章 装配
图6-16 【新建】对话框
对话框
图6-17 【新文件选项】
第6章 装配 3. 添加基础零件 (1) 单击【模型】→【 组装】，弹出【打开】对
第6章 装配 图6-32 “重合”约束的面
第6章 装配 (4) ຫໍສະໝຸດ 加“重合”约束。选取PC板零件孔的内表面和
前盖上圆柱的圆柱面，如图6-33所示，【约束类型】为 【重合】。
图6-33 “重合”约束的面
第6章 装配 (5) 单击鼠标中键，装配完成。PC板零件装配后如图
6-34所示。
图6-34 PC板零件装配后的状态
第6章 装配
4. 装配屏幕零件 (1) 单击【模型】→【 组装】，弹出【打开】对 话框，打开“lens_mm.prt”文件，则【元件放置】选项卡 出现，同时该零件出现在基础零件的旁边。 注意：元件在装配约束添加前，其位置可以采用图619所示方式改变。
第6章 装配 图6-19 未约束的元件
第6章 装配 (2) 添加“重合”约束。先选取屏幕零件的底面，然
PTC Creo3.0零件建模实例教程第6章
第6章 装配
图6-25 “重合”约束的面
第6章 装配 (3) 添加“重合”约束。选取图6-26所示的两圆柱面，
【约束类型】为【重合】。此时系统自动勾选【允许假设】， 状态为“完全约束”。
图6-26 “重合”约束的面
第6章 装配 (4) 单击鼠标中键，听筒零件装配结束。听筒零件装配
后如图6-27所示。
第6章 装配
8. 装配键盘零件 键盘不是直接装配到前盖上，而是装配到PC板上，故 为装配方便，可以把前盖零件隐藏起来。 (1) 在“模型树”中，右键单击选取 “front_cover_mm.prt”，然后从快捷菜单中选取【隐藏】。 (2) 单击【模型】→【 组装】，弹出【打开】对话 框，打开“keypad_mm.prt”文件，弹出【元件放置】选项 卡，同时，选定零件出现在图形窗口中。
图6-3 距离约束
第6章 装配 (2) 角度偏移：以某一角度将元件定位至装配参考。
把“RIGHT”基准面和板的上表面之间的角度设为“45”， 图6-4(a)为添加约束前，6-4(b)为添加约束后。
图6-4 “角度”约束
第6章 装配 (3) 平行：将元件参考定向为与装配参考平行。使
“RIGHT”基准面和长方体上表面平行，图6-5(a)为添加约 束前，图6-5(b)为添加 零件的约束类型如图6-2所示，下面详细介绍每一种约
束的含义及应用。
图6-2 “约束类型”选项
第6章 装配 (1) 距离：从装配参考偏移元件参考。把“RIGHT”
基准面和“ASM_RIGHT”基准面的距离设为“100”，图 6-3(a)为添加约束前，图6-3(b)为添加约束后。
第6章 装配 (2) 为前盖零件创建切口。单击【模型】→【元件】→
ProENGINEER Wildfire 3.0 曲面设计实例教程06
第6章 曲面的工程处理教学提示：在曲面模型中，同样可以进行倒圆角、倒角、曲面拔模等操作，同时对曲面的端点处也可以倒圆角。
这些曲面模型的操作统称为工程处理。
本章将详细介绍如何在曲面模型中创建倒圆角、倒角、拔模特征的方法。
6.1 倒圆角6.1.1 倒圆角方法概述圆角特征在零件设计中必不可少，它有助于模型设计中造型的变化或产生平滑的效果。
曲面模型倒圆角与实体模型倒圆角的操作方法基本一致，只是曲面倒圆角生成的是曲面。
倒圆角的具体方法如下：单击“倒圆角”工具按钮，或者执行“插入”|“倒圆角”命令，系统弹出“倒圆角”操控面板，如图6.1所示。
倒圆角操控面板包括“设置”、“过渡”、“段”和“选项”4个主选项及两个按钮。
图6.1 “倒圆角”操控面板(1)“设置”。
设置选项主要用于设置倒圆角特征的类型、参照和尺寸等参数。
单击“设置”按钮，系统弹出“设置”上滑板，如图6.2所示。
图6.2 “设置”上滑面板第6章曲面的工程处理 ·159·“设置”上滑面板包括3个列表，即倒圆角集、倒圆角参照集和半径集。
①“倒圆角集”。
主要包括选取图元的“收集器”和设置圆角截面形状的“截面形状列表”以及截面圆角类型。
(a)“收集器”。
用来选取要创建倒圆角的链或面组。
单击该框中的“新组”字符，既可激活收集器进行选取和添加链或面组的操作。
同时设计者还可以使用左键选取，单击右键，在弹出的快捷菜单对所选取的对象进行移除等修改操作。
(b)“截面形状列表”。
主要用来设置创建倒圆角特征的截面形状和类型。
其中截面形状有圆形、圆锥形和D1和D2圆锥形3种形状。
“圆锥”。
创建圆锥形截面的圆角，选择该项后，输入框被激活，设计者可以输入0.05～0.095之间相应的数值或拖动圆锥句柄修改圆锥参数。
“圆形”。
创建具有圆形横截面形状的倒角，系统默认设置状态，也是常见的倒角形状。
“D1×D2圆锥”。
创建圆锥形截面和两个独立偏距的圆角。
(c)“截面圆角”。
中文版Creo3.0基础教程第6章曲面设计
面组替换曲面实体化
6.4.5 曲面加厚
曲面加厚是将曲面增加一定的厚度，生成薄壁实体的过程。系统不仅可以利 用曲面加厚生成薄壁实体，还可以通过命令剪切实体。
“加厚”操控板
中文版Creo3.0基础教程
创建曲面加厚实体
创建加厚剪切实体
中文版Creo3.0基础教程第6章曲面设 计
6.4.6 偏移
使用偏移工具，可以将实体上的曲面或曲线偏移恒定的距离或可变的距离创 建新特征。
“偏移”操控板
中文版Creo3.0基础教程
标准偏移
拔模偏移
中文版Creo3.0基础教程第6章曲面设 计
6.4.6 偏移
展开曲面
替换曲面偏移
中文版Creo3.0基础教程
中文版Creo3.0基础教程第6章曲面设 计
6.4.7 投影
使用投影功能可将曲线在实体上、曲面、面组或基准平面上进行投影创建投 影基准曲线，所创建的投影曲线，可用于修剪曲面、作为扫描轨迹等。
指定拖动方向
中文版Creo3.0基础教程
创建内部拔模曲面
中文版Creo3.0基础教程第6章曲面设 计
6.3.6 展平面组
利用该工具可以将所选择的曲面、面组或实体曲面展平。曲面展平时应选择 一个原点，系统相对于所选定的原点展开面组。系统默认在与原始面组相切于 原点的平面上创建展平面组，也可指定其他的放置平面，按需要定向该面组。
第6章
曲面设计
中文版Creo3.0基础教程第6章曲面设 计
本章概述
曲面设计是进行产品设计不可缺少的一项设计内容，Creo Parametric提供 了高级曲面设计功能和各种曲面编辑功能，可以方便地设计高质量的曲面。另 外，系统还具有更自由的造型曲面设计功能，可以使用功能强大的自由曲线和 自由曲面设计，直观地将曲面调整到最佳状态。
第06章Creo10曲面设计
薄曲面的修剪（Thin Trim）也是一种曲面的修剪方式，它相似于 实体的薄壁切削功能。
a）薄曲面修剪前
图6.3.7 薄曲面的修剪
b）薄曲面修剪后
6.4 曲面的合并与延伸
6.4.1 曲面的合并
使用“模型”功能选项卡“编辑”区域中的|“合并”命令按钮， 可以对两个相邻或相交的曲面（或者面组）进行合并（Merge）。
此面组为第一面组
此面组为第二面组
合并后
b）保留第二面组的下侧
a）合并前（交截） 图6.4.2 “相交”类型
合并后 c）保留第二面组的上侧
6.4.2 曲面的延伸
曲面的延伸（Extend）就是将曲面延长某一距离或延伸到某一平 面，延伸部分的曲面与原始曲面类型可以相同，也可以不同。
选取此边作为要延伸的边
图6.5.1 用封闭的面组创建实体
2．用“曲面”替代部分实体表面
如图6.5.2所示，可以用一个曲面（或面组）替代实体表面的一 部分，替换曲面的所有边界都必须位于实体表面上。
箭头指向要保 留的实体部分
要替换的曲面
实体特征
a）“实体化”前
图6.5.2 用“曲面”创建实体表面
b）“实体化”后
6.5.2 “加厚”命令
第6章 曲 面 设 计
主要内容： 曲面设计概述 一般曲面的创建 曲面的修剪 曲面的合并与延伸 曲面的实体化 曲面综合范例
6.1 曲面设计概述
Creo 1.0的曲面（Surface）设计模块主要用于设计形状复杂的 零件。在Creo 1.0中，曲面是一种没有厚度的几何特征。不要将曲面 与实体里的薄壁特征相混淆，薄壁特征有一个壁的厚度值，其本质 上是实体，只不过它的壁很薄 。
Creo 1.0软件可以将开放的曲面（或面组）转化为薄板实体特征， 图6.5.4所示即为一个转化的例子 。
a）薄曲面修剪前
图6.3.7 薄曲面的修剪
b）薄曲面修剪后
6.4 曲面的合并与延伸
6.4.1 曲面的合并
使用“模型”功能选项卡“编辑”区域中的|“合并”命令按钮， 可以对两个相邻或相交的曲面（或者面组）进行合并（Merge）。
此面组为第一面组
此面组为第二面组
合并后
b）保留第二面组的下侧
a）合并前（交截） 图6.4.2 “相交”类型
合并后 c）保留第二面组的上侧
6.4.2 曲面的延伸
曲面的延伸（Extend）就是将曲面延长某一距离或延伸到某一平 面，延伸部分的曲面与原始曲面类型可以相同，也可以不同。
选取此边作为要延伸的边
图6.5.1 用封闭的面组创建实体
2．用“曲面”替代部分实体表面
如图6.5.2所示，可以用一个曲面（或面组）替代实体表面的一 部分，替换曲面的所有边界都必须位于实体表面上。
箭头指向要保 留的实体部分
要替换的曲面
实体特征
a）“实体化”前
图6.5.2 用“曲面”创建实体表面
b）“实体化”后
6.5.2 “加厚”命令
第6章 曲 面 设 计
主要内容： 曲面设计概述 一般曲面的创建 曲面的修剪 曲面的合并与延伸 曲面的实体化 曲面综合范例
6.1 曲面设计概述
Creo 1.0的曲面（Surface）设计模块主要用于设计形状复杂的 零件。在Creo 1.0中，曲面是一种没有厚度的几何特征。不要将曲面 与实体里的薄壁特征相混淆，薄壁特征有一个壁的厚度值，其本质 上是实体，只不过它的壁很薄 。
Creo 1.0软件可以将开放的曲面（或面组）转化为薄板实体特征， 图6.5.4所示即为一个转化的例子 。
《中文版Creo 3
又称为“草绘特征”。基础特征包括拉伸特征、
旋转特征、扫描特征、混合特征等。
1.2 Creo Parametric 3.0中的特征---特征分类
02 01
03 工程特征：
在基础特征之上创建的一类特征，它是系统内部
定义好的，只要按照系统提示设定相关参数，即
03
可完成创建工作，又称“放置特征”或“构造特
1.3 熟悉Creo Parametric 3.0的工作界面
快速访问工具栏
标题栏
功能区
【图形】工具栏
导航区开关
模型树 导航区 状态栏
图1-8 Creo Parametric 3.0的工作界面
绘画区
1.3 熟悉Creo Parametric 3.0的工作界面
标题 栏
标题栏位于工作界面的顶部，其中显示了当前编辑的文件
单一数据库
数据全 相关性
目 录
01 Creo Parametric 3.0功能概览
02 Creo Parametric 3.0中的特征
03
熟悉Creo Parametric 3.0的工作界面
04
Creo Parametric 3.0的文件操作
05 视图的调整方法
06 使用模型树与层树
07
Creo 3.0模型设计体验—创建闷盖模型
若选择此复选框，则 使用的是英制模板， 以英寸为基本单位
图1-6 【新建】对话框
图1-7 【新文件选项】对话框
1.3 熟悉Creo Parametric 3.0的工作界面
知识库
Creo Parametric 3.0的文件名应限制在31个字符以内； 文件名中只能使用字母或数字字符，不能使用中文； 文件名中不得使用[ ]、{ }或( )及空格和标点符号(.?!;)； 文件名可包含连字号和下划线，但文件名的第一个字符不能是连字号。
配套课件 中文版Creo 3.0基础教程
1. 选取步骤 2. 选取曲线链 3. 选取曲面环 4. 对象多选
1.4.3 鼠标和键盘的操作
鼠标主要用来选择命令或对象，而键盘主要用于输入参数或者使用组合键执行某 些命令。
1. 鼠标操作 对于设计者来说，建议使用应用最广泛的三键滚轮鼠标。使用鼠标结合键盘上的
Ctrl、Shift和Alt功能键来实现某些特殊功能，可以大大提高设计的效率。 2. 键盘操作 除了使用鼠标操作外，还可以利用键盘中的某些按键进行设计，这些键即为快捷
推出Creo的意义 Creo 3.0的功能特色 主要应用程序 Creo Parametric的基本设计概念
1.1.1 推出Creo的意义
CAD软件已经应用了几十年，三维软件也已经出现了二十多年，技术与市场逐渐 趋于成熟。但是，制造企业在CAD应用方面仍然面临着四大核心问题：软件易 用性、互操作性、数据转换和差异化配置等。Creo的推出，正是为了从根本 上解决这些制造企业在CAD应用中面临的核心问题，从而将企业的创新能力发 挥出来，帮助企业提升研发协作水平，真正提高CAD的应用效率，为企业创造 价值。
2.1.1 草绘环境
2. 选择草图平面 3. 草绘环境界面 4. 退出草图环境
2.1.2 草图环境的设置
1．草图颜色设置
2.1.2 草图环境的设置
2．环境参数设置
2.1.2 草图环境的设置
3. 草绘线型设置
4. 将草绘定向至与屏幕平行 “草绘视图”按钮 用于使草绘平面与屏幕平行，方便草图的绘制。
1.2.4 装配模块
该模块提供了基本的装配工具，可以将零件装配到装配模式中，还可以在装配模 式中创建零件。CREO Parametric 3.0还提供了简化表示、互换组件、自动装 配等功能强大的工具，以及自顶向下的设计程序，用于支持大型和复杂组件 的设计和管理。
1.4.3 鼠标和键盘的操作
鼠标主要用来选择命令或对象，而键盘主要用于输入参数或者使用组合键执行某 些命令。
1. 鼠标操作 对于设计者来说，建议使用应用最广泛的三键滚轮鼠标。使用鼠标结合键盘上的
Ctrl、Shift和Alt功能键来实现某些特殊功能，可以大大提高设计的效率。 2. 键盘操作 除了使用鼠标操作外，还可以利用键盘中的某些按键进行设计，这些键即为快捷
推出Creo的意义 Creo 3.0的功能特色 主要应用程序 Creo Parametric的基本设计概念
1.1.1 推出Creo的意义
CAD软件已经应用了几十年，三维软件也已经出现了二十多年，技术与市场逐渐 趋于成熟。但是，制造企业在CAD应用方面仍然面临着四大核心问题：软件易 用性、互操作性、数据转换和差异化配置等。Creo的推出，正是为了从根本 上解决这些制造企业在CAD应用中面临的核心问题，从而将企业的创新能力发 挥出来，帮助企业提升研发协作水平，真正提高CAD的应用效率，为企业创造 价值。
2.1.1 草绘环境
2. 选择草图平面 3. 草绘环境界面 4. 退出草图环境
2.1.2 草图环境的设置
1．草图颜色设置
2.1.2 草图环境的设置
2．环境参数设置
2.1.2 草图环境的设置
3. 草绘线型设置
4. 将草绘定向至与屏幕平行 “草绘视图”按钮 用于使草绘平面与屏幕平行，方便草图的绘制。
1.2.4 装配模块
该模块提供了基本的装配工具，可以将零件装配到装配模式中，还可以在装配模 式中创建零件。CREO Parametric 3.0还提供了简化表示、互换组件、自动装 配等功能强大的工具，以及自顶向下的设计程序，用于支持大型和复杂组件 的设计和管理。
creo基础教程(2024)
2024/1/30
11
creo软件草图环境介绍
1 2
creo软件草图环境概述
Creo软件的草图环境是一个二维绘图环境，用户 可以在其中创建和编辑二维图形，为三维建模提 供基础。
creo软件草图界面组成
Creo软件的草图界面包括菜单栏、工具栏、绘图 区、特征树等组成部分，方便用户进行各种操作 。
creo软件草图环境设置
creo软件工程图设计工具
2024/1/30
绘图工具
包括直线、圆、弧、矩形等基本图形绘制工具，以及文字标注、 尺寸标注等辅助工具。
修改工具
提供移动、旋转、缩放、镜像等图形变换工具，以及修剪、延伸、 倒角等图形编辑工具。
图层管理工具
支持创建、编辑和管理图层，方便用户对工程图进行分层管理和编 辑。
25
16
creo软件零件设计工具
2024/1/30
草图绘制工具
01
包括直线、圆、弧、矩形等基本图形绘制工具，以及修剪、延
伸、镜像等编辑工具。
特征创建工具
02
提供拉伸、旋转、扫描、放样等特征创建方法，支持多种特征
操作和编辑。
曲面设计工具
03
包括曲面创建、编辑和分析工具，支持复杂曲面设计和造型。
17
creo软件零件设计实例
实例二
复杂部件装配。创建一个包含多个零件的复杂部件，通过 定义零件之间的装配关系和运动副，实现部件的整体运动 和功能。
实例三
机构运动仿真。对一个包含多个运动副的机构进行装配设 计，并使用运动仿真工具对其进行运动仿真，以验图设计
2024/1/30
23
实例一
简单零件设计。通过绘制 草图和添加基本特征，完 成一个简单零件的设计过 程。
Creo曲面设计精讲
30.0 中心线
40.0 42.0 45.0
图6.2.4 截面草图
6.2.3 创建平整曲面
“曲面”区域中的 “填充”命令用于创建平整曲面──填充特征，它 创建的是一个二维平面特征。
b）填充曲面
a）相同的特征截面 图6.2.5 填充曲面与拉伸曲面的比较
深度 c）拉伸曲面
6.2.4 创建边界混合曲面
6.2 一般曲面的创建
6.2.1 Creo1.0曲面创建工具简介
Creo1.0的曲面创建命令主要分布在“模型”功能选项卡的“形 状”区域与“曲面”区域。单击“形状”区域中的某个命令按钮，在 特征操控板中按下“曲面类型”按钮 ，即可采用该命令创建曲面， 创建方法与创建实体的方法基本相同.
6.2.2 创建拉伸曲面和旋转来自面此面组为第一面组此面组为第二面组
合并后
b）保留第二面组的下侧
a）合并前（交截） 图6.4.2 “相交”类型
合并后 c）保留第二面组的上侧
6.4.2 曲面的延伸
曲面的延伸（Extend）就是将曲面延长某一距离或延伸到某一平 面，延伸部分的曲面与原始曲面类型可以相同，也可以不同。
选取此边作为要延伸的边
图6.5.1 用封闭的面组创建实体
2．用“曲面”替代部分实体表面
如图6.5.2所示，可以用一个曲面（或面组）替代实体表面的一 部分，替换曲面的所有边界都必须位于实体表面上。
箭头指向要保 留的实体部分
要替换的曲面
实体特征
a）“实体化”前
图6.5.2 用“曲面”创建实体表面
b）“实体化”后
6.5.2 “加厚”命令
选取此平面作为延伸所至的平 面
a）延伸前
图6.4.4 曲面延伸
b）延伸后
Creo曲面设计解读
图6.2.28 定义“种子”曲面
图6.2.29 完成曲面的选取
6.3 曲面的修剪
曲面的修剪（Trim）就是将选定曲面上的某一部分剪除掉，它 类似于实体的切削（Cut）功能。
6.3.1 基本形式的曲面修剪
在“模型”功能选项卡“形状”区域中各命令特征的操控板中按 下“曲面类型”按钮及“切削特征”按钮，可产生一个“修剪”曲面， 用这个“修剪”曲面可将选定曲面上的某一部分剪除掉。
a）轴测方位1
b）轴测方位2
c）轴测方位3
d）前视图
e）左视图
f）下视图
图6.10.51 饮料瓶
6.5.1 “实体化”命令
使用“模型”功能选项卡“编辑”区域中的|“实体化”按钮命令， 可将面组用作实体边界来实体化曲面。
1．封闭面组的实体化
如图6.5.1所示，将把一个封闭的面组转化为实体特征 。
面组
实体
图6.5.1 用封闭的面组创建实体
2．用“曲面”替代部分实体表面
如图6.5.2所示，可以用一个曲面（或面组）替代实体表面的一 部分，替换曲面的所有边界都必须位于实体表面上。
第二方向的边界曲线
这些黑点表示边界曲线的端点，这些 端点必须重合对齐，即整个边界曲线 必须封闭
第一方向的边界曲 线
图6.2.6 创建边界混合曲面
6.2.5 曲面的复制
“模型”功能选项卡 “操作”区域中的“复制”和“粘贴”命令可 以用于曲面的复制，复制的曲面与源曲面的形状和大小相同。
边界曲面 种子曲面
6.6 曲线与曲面的曲率分析
6.6.1 曲线的曲率分析
曲线的曲率分析是指在使用曲线创建曲面之前，先检查曲线的 质量，从曲率图中观察是否有不规则的“回折”和“尖峰”现象， 因此对以后创建高质量的曲面有很大的帮助；同时也有助于验证曲 线间的连续性。
曲面设计creo
5 扭转特征 surfaces/warp
您可以使用扭曲特征来动态并参数化地修改实体、面组、小平面和曲线的形状。 “扭曲”特征保留了对模型所应用操作的历史记录，允许您返回到任意单个操作 以便对其进行修改、删除等。可用的操作是转换、扭曲、拉伸、折弯和扭转。
图 1 - 原始模型
图 2 - 应用扭曲后的模型 扭曲特征用于检查概念性的设计变化形式，以及操控从其它应用中导入的不能参 数化编辑的几何。
曲面将作为特征进行创建（如同 Pro/ENGINEER 中的任何其它图元一样）。同样， 可以重定义、阵列、复制或删除它们（像对其它特征进行的操作一样）。
模块 1 基础曲面
1 创建曲面
拉伸，旋转，扫描，混合（surfaces/basic_surfs），可变剖面扫描 surfaces/vss， 扫描混合 surfaces/swept_blend，边界混合 surfaces/parallel_curves surfaces/multi_curves surfaces/non_parallel_curves surfaces/two_dir_curves，
图 1 - 主曲面和修剪曲面
3 实体化 surfaces/solidify
您可以通过一系列现有曲面和/或面组来创建一个实体伸出项。这些曲面必须形 成一个封闭的区域。
4 偏移 surfaces/offset
您可通过替换曲面这一方法在实体的局部区域创建复杂的弯曲形状。您可使用 “偏移”(Offset) /“替换曲面特征”(Replace Surface Feature) 选项来用曲 面替换实体表面。可通过“偏移”(Offset) /“替换曲面特征”(Replace Surface Feature) 选项同时向实体中添加材料和从中移除材料。
您可以使用扭曲特征来动态并参数化地修改实体、面组、小平面和曲线的形状。 “扭曲”特征保留了对模型所应用操作的历史记录，允许您返回到任意单个操作 以便对其进行修改、删除等。可用的操作是转换、扭曲、拉伸、折弯和扭转。
图 1 - 原始模型
图 2 - 应用扭曲后的模型 扭曲特征用于检查概念性的设计变化形式，以及操控从其它应用中导入的不能参 数化编辑的几何。
曲面将作为特征进行创建（如同 Pro/ENGINEER 中的任何其它图元一样）。同样， 可以重定义、阵列、复制或删除它们（像对其它特征进行的操作一样）。
模块 1 基础曲面
1 创建曲面
拉伸，旋转，扫描，混合（surfaces/basic_surfs），可变剖面扫描 surfaces/vss， 扫描混合 surfaces/swept_blend，边界混合 surfaces/parallel_curves surfaces/multi_curves surfaces/non_parallel_curves surfaces/two_dir_curves，
图 1 - 主曲面和修剪曲面
3 实体化 surfaces/solidify
您可以通过一系列现有曲面和/或面组来创建一个实体伸出项。这些曲面必须形 成一个封闭的区域。
4 偏移 surfaces/offset
您可通过替换曲面这一方法在实体的局部区域创建复杂的弯曲形状。您可使用 “偏移”(Offset) /“替换曲面特征”(Replace Surface Feature) 选项来用曲 面替换实体表面。可通过“偏移”(Offset) /“替换曲面特征”(Replace Surface Feature) 选项同时向实体中添加材料和从中移除材料。
中文版Creo基础教程第章曲面设计
求交合并曲面
中文版Creo3.0基础教程
“合并”操控板 连接合并曲面
利用“实体化”工具可以将封闭曲面转换为实体特征。
“实体化”操控板
将封闭曲面转化为实体
中文版Creo3.0基础教程
移除材料实体化
面组替换曲面实体化
曲面加厚是将曲面增加一定的厚度，生成薄壁实体的过程。系统不仅可以利 用曲面加厚生成薄壁实体，还可以通过命令剪切实体。
“造型：下降曲线”操控
中文版Creo3.0COS曲线是曲面上的曲线，通常可以通过曲面相交创建。如果曲面的形状发 生了变化，曲线也随曲面的外形变化而变化。
“造型：通过相交产生COS”操控
中文版Creo3.0基础教程
创建COS曲线
7．创建偏移曲线 通过选定曲线，并指定偏移参照方向创建偏移曲线。
中文版Creo3.0基础教程

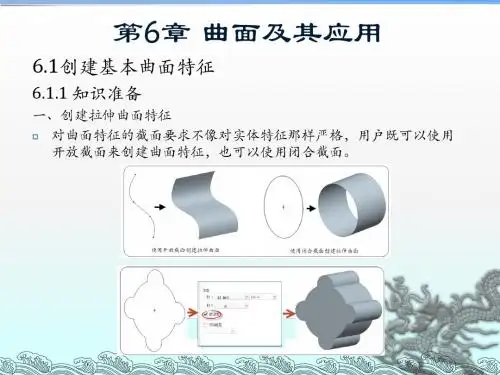

拉伸曲面是一种垂直于草绘平面的曲面。其中，曲面的外形由绘制的截面曲 线决定，曲面的宽度由指定的拉伸深度确定。
利用“拉伸”工具可以在垂直于草绘平面的方向上将已绘制的截面拉伸指定 深度，创建拉伸曲面。
创建拉伸曲面
中文版Creo3.0基础教程
创建拉伸修剪曲面
旋转曲面是将草图截面沿中心 线旋转而创建的曲面特征。其中 ，绘制的旋转截面可以开放也可 以封闭。
“参考”下滑面板
中文版Creo3.0基础教程
创建自由曲线
3．创建圆
“造型：圆”操控板
中文版Creo3.0基础教程
创建圆
4．创建圆弧 创建圆弧与创建圆的过程基本相同，但需要指定圆弧的起点与终点。
“造型：弧”操控板
中文版Creo3.0基础教程
创建圆弧
5．创建下落曲线 下落曲线是将指定的曲线投影到选定的曲面上所得到的曲线。
中文版Creo3.0基础教程
“合并”操控板 连接合并曲面
利用“实体化”工具可以将封闭曲面转换为实体特征。
“实体化”操控板
将封闭曲面转化为实体
中文版Creo3.0基础教程
移除材料实体化
面组替换曲面实体化
曲面加厚是将曲面增加一定的厚度，生成薄壁实体的过程。系统不仅可以利 用曲面加厚生成薄壁实体，还可以通过命令剪切实体。
“造型：下降曲线”操控
中文版Creo3.0COS曲线是曲面上的曲线，通常可以通过曲面相交创建。如果曲面的形状发 生了变化，曲线也随曲面的外形变化而变化。
“造型：通过相交产生COS”操控
中文版Creo3.0基础教程
创建COS曲线
7．创建偏移曲线 通过选定曲线，并指定偏移参照方向创建偏移曲线。
中文版Creo3.0基础教程
拉伸曲面是一种垂直于草绘平面的曲面。其中，曲面的外形由绘制的截面曲 线决定，曲面的宽度由指定的拉伸深度确定。
利用“拉伸”工具可以在垂直于草绘平面的方向上将已绘制的截面拉伸指定 深度，创建拉伸曲面。
创建拉伸曲面
中文版Creo3.0基础教程
创建拉伸修剪曲面
旋转曲面是将草图截面沿中心 线旋转而创建的曲面特征。其中 ，绘制的旋转截面可以开放也可 以封闭。
“参考”下滑面板
中文版Creo3.0基础教程
创建自由曲线
3．创建圆
“造型：圆”操控板
中文版Creo3.0基础教程
创建圆
4．创建圆弧 创建圆弧与创建圆的过程基本相同，但需要指定圆弧的起点与终点。
“造型：弧”操控板
中文版Creo3.0基础教程
创建圆弧
5．创建下落曲线 下落曲线是将指定的曲线投影到选定的曲面上所得到的曲线。
ProE3.0实例教程_基准曲线
图2-7 “包络”曲线实例 “包络” 包络
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0曲面设计 实例教程 曲面设计
2.9
修剪创建曲线（分割） 修剪创建曲线（分割）
• 实例8：修剪如图2-8所示曲线 实例8 修剪如图2 所示曲线。
图2-8 修剪曲线实例
总目录 章目录 返回 上一页 下一页
总目录 章目录 图2-14“自文件”创建曲线实例 图2-15“打开”对话框 14“自文件 自文件” 15“打开 返回 上一页 下一页 打开”
Pro/ENGINEER Wildfire 3.0曲面设计 实例教程 曲面设计
2.5
从方程创建曲线
• 实例4：创建如图2-4所示心脏曲线。 实例4 创建如图2 所示心脏曲线。
图2-3 “自文件”创建曲线实例 “自文件 自文件”
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0曲面设计 实例教程 曲面设计
具体操作步骤： 具体操作步骤：
(1)新建一个零件文件。 (1)新建一个零件文件。 新建一个零件文件 (2) 执行“插入”|“模型基准”|“曲线”命令，或单击“基准 执行“插入” 模型基准” 曲线”命令，或单击“ 弹出“曲线选项”菜单，如图2 所示。 工具条图标 弹出“曲线选项”菜单，如图2-8所示。系 统弹出“打开”对话框，如图2 15所示 选取qx.ibl， 所示。 统弹出“打开”对话框，如图2-15所示。选取qx.ibl，单击 “打开”按钮，显示如图2-14所示图形，即为qx.ibl文件生 打开”按钮，显示如图2 14所示图形，即为qx.ibl文件生 所示图形 成的曲线。 成的曲线。
实例12：创建如图2 12所示曲线 有图形控制） 实例12：创建如图2-12所示曲线（有图形控制） 所示曲线（
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中文版Creo3.0基础教程
为面组设置网格显示
6.2 基本曲面设计
基本曲面的的创建与基础特征的创建过程相似，即同样使用拉伸、旋转、扫 描和填充等工具创建曲面。不同处在于，创建创建实心实体特征时草绘截面必 须是闭合的，而创建曲面特征时草绘截面既可以是封闭的，也可以是开放的。 拉伸曲面 旋转曲面 填充曲面 扫描曲面
中文版Creo3.0基础教程
创建填充曲面
6.2.4 扫描曲面
扫描曲面是通过扫描截面沿路径曲线移动而创建的曲面特征，包括恒定剖面 扫描和可变剖面扫描两种类型。创建该特征需要绘制截面和设置曲面属性。其 中，草绘截面是创建扫描特征的基础，而曲面属性则有开放和闭合之分。
中文版Creo3.0基础教程
创建扫描曲面
6.2.4 扫描曲面
创建封闭扫描曲面
中文版Creo3.0基础教程
创建截面变化的扫描曲面
6.3 高级曲面设计
Creo Parametric提供了边界混合、曲面自由形状等高级曲面设计方法，应 用这些特征工具，可以创建以曲线为基础，异形的、没有规律或曲度大的复杂 曲面，从而进行具有复杂外形产品的设计。 边界混合曲面 螺旋扫描曲面 顶点倒圆角 自由式曲面 将切面混合到曲面 展平面组
创建参照边界曲线
中文版Creo3.0基础教程
“边界混合”操控板
6.3.2 螺旋扫描曲面
螺旋扫描特征是将草绘剖面沿着螺旋线进行扫描所创建的特征。 1. 固定螺距的扫描曲面 该方式是截面绕螺旋中心线创建的单一螺距扫描曲面。
中文版Creo3.0基础教程
绘制螺旋扫描轮廓
创建螺旋扫描曲面
6.3.2 螺旋扫描曲面
通过本章的学习，读者需要掌握的内容如下： 曲面造型的基本方法 各种曲面的创建方法 曲面的各种编辑方法
中文版Creo3.0基础教程
6.1 曲面概述
曲面造型的功能主要用于创建异型零件。对于简单、规则的零件，直接通过 实体建模的方式就可以创建。但对于一些表面不规则的异型零件，通过实体建 模方法创建就比较困难。此时便可以构建零件的轮廓曲线，由曲线创建曲面， 并将曲面转化为实体。 曲面特征设计 曲面面组控制
第6章
曲面设计
本章概述
曲面设计是进行产品设计不可缺少的一项设计内容，Creo Parametric提供 了高级曲面设计功能和各种曲面编辑功能，可以方便地设计高质量的曲面。另 外，系统还具有更自由的造型曲面设计功能，可以使用功能强大的自由曲线和 自由曲面设计，直观地将曲面调整到最佳状态。
本章主要介绍曲面特征的基本概念，基础曲面和高级曲面的创建方法，合并 、修剪和实体化等编辑曲面的方法，以及造型曲面创建和编辑方法等。
“顶点倒圆角”操控板
中文版Creo3.0基础教程
创建顶点倒圆角
6.3.4 自由式曲面
自由式曲面是通过操控多边形控制网格的面、边或顶点，改变基元的形状， 从而创建的新曲面特征。控制网格上的面、边或顶点称为网格元素，选择的基 础形状元素称为基元。该工具常用于各类复杂曲面的近似创建。
平移或旋转网格元素
“自由式”建模环境
缩放网格元素
对自由式曲面进行拓扑更改
创建对称的自由式曲面
将软皱褶或硬皱褶应用于选定网格元素以调整自由式曲面的形状
中文版Creo3.0基础教程
6.1.1 曲面特征设计
曲面特征可以用于创建实体模型、编辑现有的实体几何，并可以在模具设计 中创建分型曲面等。因此与实体特征、基础特征和工程特征一样，曲面特征是 模型创建过程的重要组成部分。在通过曲面创建形状复杂的实体模型时，一般 需要以下过程。 创建数个定义实体模型表面形状的单独曲面。 对单独的曲面进行裁剪和合并等操作，从而创建模型的面组形体。 利用加厚或实体化工具将面组转化为实体。
切换模型树为层显示状态
中文版Creo3.0基础教程
隐藏所选层
6.1.2 曲面面组控制
2. 为面组分配颜色 指定一种现有的自定义颜色， 并将该颜色分配到面组或曲面的 指定边，从而提高曲面面组的显 示效果。
中文版Creo3.0基础教程
赋予面组指定颜色
6.1.2 曲面面组控制
3. 为面组和曲面设置网格显示 在创建复杂的模型时，曲面和面组的数量比较多，容易造成视图显示混 乱，影响做图的准确性。将曲面设置为网格显示，就可以加大曲面的显示 差异，提高图形的显示效果。
中文版Creo3.0基础教程
曲面造型的步骤
6.1.2 曲面面控制
组合或合并后的多个曲面称为曲面面组，其中包含各个曲面的几何信息和缝 合（连接或交截）方法信息。一个零件包含多种面组，通过曲面特征可以创建 或者处理面组。
1. 隐藏面组 隐藏面组就是关闭面组的显示。通常情况下，可以将创建的曲面面组分别置 于不同的层中，以便进行管理。
中文版Creo3.0基础教程
6.2.1 拉伸曲面
拉伸曲面是一种垂直于草绘平面的曲面。其中，曲面的外形由绘制的截面曲 线决定，曲面的宽度由指定的拉伸深度确定。
利用“拉伸”工具可以在垂直于草绘平面的方向上将已绘制的截面拉伸指定 深度，创建拉伸曲面。
创建拉伸曲面
中文版Creo3.0基础教程
创建拉伸修剪曲面
中文版Creo3.0基础教程
6.3.1 边界混合曲面
边界混合曲面是通过一到两个方向上的序列曲线来创建曲面。可以根据设计 要求设置相关边界的约束条件，定义具体的控制点来获得较佳的曲面模型。
首先要创建所有参照边界曲线，包括外部和内部边界。可利用“草绘”或“ 基准曲线”工具绘制各个边界线。然后按照顺序选择两个方向上的曲线。
6.2.2 旋转曲面
旋转曲面是将草图截面沿中心 线旋转而创建的曲面特征。其中 ，绘制的旋转截面可以开放也可 以封闭。
创建旋转曲面
创建旋转封闭曲面
中文版Creo3.0基础教程
创建旋转修剪曲面
6.2.3 填充曲面
利用填充曲面工具可以通过选择封闭的平面轮廓线或在草绘平面上绘制封闭 草图创建平面曲面。
“填充曲面”操控板
2. 可变螺距的扫描曲面 该方式是指截面绕螺旋中心线创建的多个不同螺距扫描曲面。该特征是通过 在轨迹起点、中间节点和终点设定不同的螺距，从而创建螺距变化的曲面特征 。
绘制轨迹线的中间节点
中文版Creo3.0基础教程
创建可变螺距的扫描曲面
6.3.3 顶点倒圆角
顶点倒圆角操作是在曲面的端点处进行倒圆角。
