齿轮泵、叶片泵、柱塞泵都有什么区别!各自都有什么优点!在那些领域运用的比较广泛!
液压泵百科

液压泵百科免责声明:本网站液压泵百科栏目中所列内容均来自国际互联网,学习探讨液压泵相关的内容,帮助大家有效的认识和使种液压设备,并非以盈利为目的,如无意冒犯到您的版益,请及时与我方联系,相关内容将会在收到讯息24内予以删除。
叶片泵的特点【叶片泵分解结构动画演示】1.流量较均匀,运转平稳,噪声较低2. 轴承寿命长(径向力平衡);它的内部密封性也较好,ηv 一般额定排出P较高,可达7MPa1)普通双作用泵因为叶片底部通排油腔,而叶片转过吸入区时,顶端只承受吸入压力,故当排力较高时,就会使叶片顶端与定子产生剧烈摩擦,这将严重影响泵的寿命。
2)高压叶片泵除选用耐磨材料、保持油液清洁、并在保证强度和刚度的前提下尽量减小叶片厚还必须采取各种特殊结构使叶片卸荷,采用浮动配油盘,以便利用油压力自动补偿端面间隙。
高压泵的工作P已可达20~30 MPa。
3.结构紧凑,尺寸较小而流量较大4.对工作条件要求较严1)叶片抗冲击较差,较容易卡住,对油液清洁度和粘度比较敏感。
2)端面间隙或叶槽间隙不合适都会影响正常工作。
3)n一般在500—2000r/min范用内.太低则叶片可能因离心力不够而不能压紧在定子表面。
5.结构较复杂,零件制造精度要求较高。
在船上,叶片泵多作为液压系统的工作油泵,也可用作油类的输送泵等。
齿轮泵,叶片泵,柱塞泵性能区别(转自中华网)齿轮泵结构简单,工作可靠,能产生较高的液体压力,但排量不大,常用于输送油类。
叶片泵结构简单,流量均匀,排量大,效率高,有每小时超过一万吨的。
柱塞泵属往复泵范畴,能产生较高的压力,但排量较小,并且不能输送含有固体悬浮物的液体。
输出流量是起伏变化而不是均匀的。
叶片泵定子内表面与端面的垂直精度达到一定的等级,该泵才能达到压力与流量的要求,是叶片泵定子的一相基本技术参数.如何做才能保证垂直度是最好:1 利用数控磨床的基本功能可以保证垂直精度达到+0.02MM以内.2 如用普通磨床加工可以采用0公差模具方法. 由工作压力和流量来决定.齿轮泵更适合用于高温油的输送,油温在200度以上,粘度已经很低了,估计你使使用在高压力的场合,使用齿轮泵较合适.总之,齿轮泵适合使用在高压力低流量的场合,叶片泵适合使用在低压力高流量的场合. 500M3/H 2bar 大流量,低压力,应该用叶片泵,成本比齿轮泵低.液压泵的选择液压泵是液压系统提供一定流量和压力的油液动力它是每个液压系统不可缺少的核心元件,合理的选择液于降低液压系统的能耗、提高系统的效率、降低噪声、作性能和保证系统的可靠工作都十分重要。
液压泵的种类和分类原理

液压泵的种类和分类原理液压泵的种类和工作原理液压泵是为液压传动提供加压液体的一种液压元件,是泵的一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。
液压系统中常用的泵有齿轮泵、叶片泵和柱塞泵 3种。
一. Gear pump齿轮泵:体积较小,结构较简单,对油的清洁度要求不严,价格较便宜;但泵轴受不平衡力,磨损严重,泄漏较大。
电动机带动油泵齿轮旋转时,由于一对齿轮脱开,使泵体吸油腔容积逐渐增大,形成局部真空油液在大气压力的作用下经油管、泵体进入吸油腔。
进入吸油腔的油液在密封的工作窨中随齿轮转动沿泵体内进入排油腔,在排油腔充满油液的齿间由于齿啮合,使该腔的容积逐渐减少,把齿间的油液挤压出去,在外载荷的作用下形成油压,随着齿轮的连续旋转,油泵便不断地吸油和排油。
2(1)输油泵是卧式回转泵,主要有泵体、前后盖、主从动齿轮、安全阀体、轴承、轴承座及密封装置等零件组成,具体结构见附图。
(2)泵体、前后盖、轴承座为灰口铸体件,齿轮用优质碳素钢制作,也可根据用户特殊需要,用铜材或不锈钢材料制作。
(3) 2CY1.1-5型油泵的轴承座内装有轴向密封,采用三个耐油橡胶圈和一个挡圈组成的橡胶圈密封,调节压紧盖上的两只螺栓可调节密封的松紧程度,滑动轴承采用粉末冶金。
2CY12-60油泵的盖内装有机械密封,轴承采用单系列向心球轴承或圆柱滚子轴承,靠输送的油液自动润滑。
(4)泵体内均装有安全阀,当排油管道阀门关闭或油路系统发生鼓掌,油压超过泵的排出压力时,安全阀门便自动开启,使油液部分或全部地回流至油腔,对泵和管道安全起保护作用。
(5)油泵通过弹性联轴器与电机联接,并安装在公共底版上。
二Vane pump叶片泵:分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀,运转平稳,噪音小,工作压力和容积效率比齿轮泵高,结构比齿轮泵复杂。
工作原理:叶片泵的工作原理及结构(一)双叶片泵的工作原理1.定子(内腔型线):(转子和定子一般是针对电机等原动机来说的。
液压泵的种类及其优缺点

液压泵的种类及其优缺点液压泵的分类齿轮式外啮合式内啮合式液压泵(按结构)柱塞式轴向柱塞式径向柱塞式叶片式单作用叶片式双作用叶片式齿轮泵轮泵是液压泵中结构最简单的一种泵,它的抗污染能力强,价格最便宜。
但一般齿轮泵容积效率较低,轴承上不平衡力大,工作压力不高。
齿轮泵的另一个重要缺点是流量脉动大,运行时噪声水平较高,在高压下运行时尤为突出。
齿轮泵主要用于低压或噪声水平限制不严的场合。
一般机械的润滑泵以及非自吸式泵的辅助泵都采用齿轮泵。
优点:结构简单,工作可靠,维护方便,价格低,自吸性强。
缺点:易产生振动和噪声,泄露大,容积效率低,径向液压力不平衡,流量不可调。
工作压力:一般用于低压。
外啮合齿轮泵实物结构啮合齿轮泵实物结构叶片泵叶片泵主要用于中压、中速、精度要求较高的液压系统中。
在机床液压系统中应用广泛;在工程机械中,由于工作环境不清洁,应用较少。
优点:输油量均匀,压力脉动小,容积效率高缺点:结构复杂,难以加工,叶片易被脏物卡死工作压力:中压柱塞泵由于柱塞泵压力高,结构紧凑,效率高,流量调节方便,故在需要高压、大流量、大功率的系统中和流量需要调节的场合,如龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上得到广泛的应用优点:结构紧凑,径向尺寸小,容积效率高缺点:结构复杂,价格较贵工作压力:高压轴向柱塞泵径向柱塞泵螺杆泵优点:结构简单,体积小,质量轻,运转平稳,噪声小,使用寿命长,自吸能力强,容积效率高。
缺点:螺杆齿形复杂,不易加工,精度难以保证。
工作压力:4~40MPa选择液压泵的原则根据主机工况、功率大小和系统对工作性能的要求,首先确定液压泵的类型,然后按系统所要求的压力、流量大小确定其规格和型号。
1. 液压泵的类型选择2. 液压泵的工作压力3. 液压泵的流量液压泵的选择。
泵的种类和工作原理

泵的种类和工作原理泵是一种用来输送液体、吸入气体或压缩气体的机械设备,广泛应用于工业生产、农业灌溉、城市供水、环境保护等领域。
根据其工作原理和结构特点,泵可以分为多种类型,下面将对常见的泵的种类和工作原理进行介绍。
一、离心泵。
离心泵是利用离心力将液体从进口处吸入,然后通过离心力的作用将液体输送至出口的一种泵。
其结构主要由泵壳、叶轮、轴、轴承和密封件等部件组成。
当泵启动后,叶轮高速旋转,液体在叶轮的作用下产生离心力,从而被输送至出口处。
离心泵适用于输送清水、污水、化工液体等。
二、柱塞泵。
柱塞泵是利用柱塞在缸体内作往复运动,改变缸体内的容积,从而实现液体的吸入和排出的一种泵。
柱塞泵结构简单,操作可靠,适用于高压、小流量的输送工况。
其工作原理是通过柱塞在缸体内的往复运动,实现液体的吸入和排出。
三、螺杆泵。
螺杆泵是利用螺杆在泵壳内的旋转运动,将液体从进口处吸入并输送至出口的一种泵。
螺杆泵结构紧凑,输送流量稳定,适用于高粘度、高温、高压的输送工况。
其工作原理是通过螺杆在泵壳内的旋转,实现液体的吸入和排出。
四、真空泵。
真空泵是一种用来排除密闭容器内气体的设备,主要用于制造真空环境。
真空泵根据其工作原理和结构特点可分为多种类型,包括旋片式真空泵、液环真空泵、吸附式真空泵等。
其工作原理是通过不同的方式排除容器内的气体,从而实现制造真空环境。
五、隔膜泵。
隔膜泵是利用隔膜往复运动,改变泵腔内的容积,从而实现液体的吸入和排出的一种泵。
隔膜泵结构简单,输送介质不会受到污染,适用于输送腐蚀性、有固体颗粒的介质。
其工作原理是通过隔膜往复运动,实现液体的吸入和排出。
综上所述,泵的种类繁多,每种泵都有其独特的工作原理和适用范围。
在选择泵的时候,需要根据输送介质的性质、工作条件、流量要求等因素进行综合考虑,以确保选用合适的泵进行工作。
希望本文的介绍能够对大家有所帮助。
液压泵的种类及其优缺点

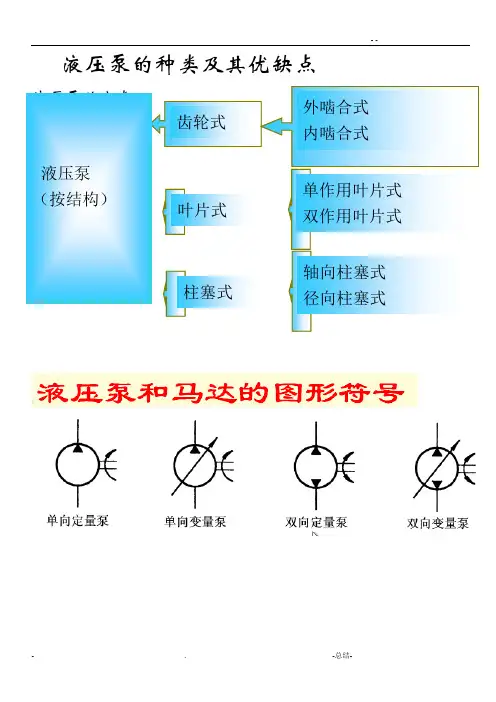

液压泵的种类及其优缺点液压泵和马达的 图形符号液压泵的分类齿轮式液压泵 (按结构)外啮合式 内啮合式叶片式单作用叶片式双作用叶片式柱塞式轴向柱塞式径向柱塞式单向定量泵单向变量泵 双向定虽泵K双向变暈泵齿轮泵轮泵是液压泵中结构最简单的一种泵,它的抗污染能力强,价格最便宜。
但一般齿轮泵容积效率较低,轴承上不平衡力大,工作压力不高。
齿轮泵的另一个重要缺点是流量脉动大,运行时噪声水平较高,在高压下运行时尤为突出。
齿轮泵主要用于低压或噪声水平限制不严的场合。
一般机械的润滑泵以及非自吸式泵的辅助泵都采用齿轮泵。
优点:结构简单,工作可靠,维护方便,价格低,自吸性强。
缺点:易产生振动和噪声,泄露大,容积效率低,径向液压力不平衡,流量不可调。
工作压力:一般用于低压。
外啮合齿轮泵实物结构内啮合齿轮泵实物结构单向定量液压勺达单向变量马达双向址星液压马达双向变显液压马达叶片泵叶片泵主要用于中压、中速、精度要求较高的液压系统中。
在机床液压系统中应用广泛;在工程机械中,由于工作环境不清洁,应用较少。
优点:输油量均匀,压力脉动小,容积效率高缺点:结构复杂,难以加工,叶片易被脏物卡死工作压力:中压单作用式叶片泵流量可调节F故称变量孔双作用叶片泵流量不可调节*故称定量泵•双作用叶片泵因转子旋转一周,叶片在转子叶片槽内滑动两次H 完成两次吸油和压油而得名.单作用叶片泵转子每转一周冷吸. 压油各一次、故称为单作用4柱塞泵由于柱塞泵压力高,结构紧凑,效率高,流量调节方便,故在需要高压、大流量、大功率的系统中和流量需要调节的场合,如龙门刨床、拉床、液压机、工程机械、矿山冶金机械、船舶上得到广泛的应用优点:结构紧凑,径向尺寸小,容积效率高缺点:结构复杂,价格较贵工作压力:高压轴向柱塞泵直枯扎绅向柱左来M工粮用膛1皆动話?斜盘3—jtit I—卑逼盘径向柱塞泵螺杆泵优点:结构简单,体积小,质量轻,运转平稳,噪声小,使用寿命长,自吸能力强,容积效率高。
(完整版)液压课后答案

2.1 要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施? 解答:(1)困油现象。
采取措施:在两端盖板上开卸荷槽。
(2)径向不平衡力:采取措施:缩小压油口直径;增大扫膛处的径向间隙;过渡区连通;支撑上采用滚针轴承或滑动轴承。
(3)齿轮泵的泄漏:采取措施:采用断面间隙自动补偿装置。
• 2.2 叶片泵能否实现反转?请说出理由并进行分析。
解答:叶片泵不允许反转,因为叶片在转子中有安放角,为了提高密封性叶片本身也有方向性。
• 2.3 简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。
•解答:(1)齿轮泵: 优点:结构简单,制造方便,价格低廉,体积小,重量轻,自吸性能好,对油液污染不敏感,工作可靠;主要缺点:流量和压力脉动大,噪声大,排量不可调。
应用:齿轮泵被广泛地应用于采矿设备,冶金设备,建筑机械,工程机械,农林机械等各个行业。
(2)叶片泵:优点:排油均匀,工作平稳,噪声小。
缺点:结构较复杂,对油液的污染比较敏感。
应用:在精密仪器控制方面应用广泛。
(3)柱塞泵:优点:性能较完善,特点是泄漏小,容积效率高,可以在高压下工作。
缺点:结构复杂,造价高。
应用:在凿岩、冶金机械等领域获得广泛应用。
• 2.4 齿轮泵的模数m=4 mm,齿数z=9,齿宽B=18mm,在额定压力下,转速n=2000 r/min时,泵的实际输出流量Q=30 L/min,求泵的容积效率。
•解答:ηv=q/qt=q/(6.6~7)zm2bn =30/(6.6×9×42×18×2000 ×10-6)=0.87•• 2.5 YB63型叶片泵的最高压力pmax=6.3MPa,叶片宽度B=24mm,叶片厚度δ=2.25mm,叶片数z =12,叶片倾角θ=13°,定子曲线长径R=49mm,短径r=43mm,泵的容积效率ηv=0.90,机械效率ηm=0.90,泵轴转速n=960r/min,试求:(1) 叶片泵的实际流量是多少?(2)叶片泵的输出功率是多少?解答:• 2.6 斜盘式轴向柱塞泵的斜盘倾角β=20°,柱塞直径d=22mm,柱塞分布圆直径D=68mm,柱塞数z=7,机械效率ηm=0.90,容积效率ηV=0.97,泵转速n=1450r/min,泵输出压力p=28MPa,试计算:(1)平均理论流量;(2)实际输出的平均流量;(3)泵的输入功率。
齿轮泵、叶片泵、柱塞泵都有什么区别!各自都有什么优点!在那些领域运用的比较广泛!

液压泵的结构特点各类液压泵的结构特点见下表。
各类液压泵的结构特点类型结构简图结构特点优缺点齿轮泵外啮合利用轮齿和泵壳形成的封闭容积的变化,完成泵的功能。
不能变量结构最简单,价格低廉。
流量脉动大,径向载荷及噪音大内啮合渐开线式利用轮齿和齿圈形成的容积便或,完成泵的功能。
在轴对称位置上不知有吸、排油口。
不能变量尺寸比外啮合式略小,价格比外啮合式略高,流量和压力脉动小,噪音低。
径向载荷大摆线式利用轮齿和齿圈形成的容积便或,完成泵的功能。
在轴对称位置上不知有吸、排油口。
不能变量尺寸小,价格低廉,压力较低,径向载荷大叶片泵非平衡式(单作用)利用插入转子槽内的叶片间容积变化,完成泵的功能。
在轴对称位置上布置有一组吸油口和排油口。
改变定子偏心量e进行变量径向载荷大,噪声较低,流量脉动较平衡式大平衡式(双作用)利用插入转子槽内的叶片间容积变化,完成泵的功能。
在轴对称位置上布置有一组吸油口和排油口径向载荷小,噪声较低,流量脉动小螺杆泵双螺杆式利用螺杆槽内容积的便或完成泵的功能。
不能变量无流量脉动,尺寸和重量大,径向载荷大三螺杆式利用螺杆槽内容积的便或完成泵的功能。
不能变量无流量脉动,尺寸和重量大,径向载荷较双螺杆式小轴向柱塞泵︵端面配流︶斜轴式用柱塞和主动盘之间的球头连杆带动缸体旋转,由连杆的锥形表面与柱塞内壁接粗传递力矩。
利用端面配流,包括球面式配流盘。
进来出现了柱塞连杆成一体的新型斜轴泵结构坚固,耐冲击,抗污染新比斜盘式好。
由于出现“三角形式”结构,使泵的体积大大缩小。
由于变量时,缸体倾斜角增大到40°,使功率重量比进一步增大直轴式(斜盘式)通轴式传动轴穿过斜盘,径向载荷由传动轴支承。
利用配流盘配流总量轻、体积小,零件总类少,可串联辅助泵,便于集成化。
但供体上缸孔分布圆直径较大,滑动速度高。
供体倾斜力矩由株洲承受,故传动轴径较大非通轴式利用配流盘配流。
径向载荷由缸体外周的大轴承平衡,以限制缸体的倾斜传动轴只传递扭矩,轴径较小。
19种泵的工作原理(动态图)及优点和缺点以及性能介绍《干货》

19种泵的⼯作原理(动态图)及优点和缺点以及性能介绍《⼲货》泵是输送流体或使流体增压的机械,主要⽤来输送⽔、油、矿浆、酸碱液、乳化液、悬乳液、⽓混合物和液态⾦属等,是矿业、化⼯和冶⾦等⾏业常见的输送设备,下⾯为⼤家整理了19种泵(齿轮泵、离⼼泵、螺杆泵、往复泵、活塞泵、液压柱塞泵、泥浆泵、⽓动隔膜泵、轴流管道泵、⾃吸泵、旋涡泵、⽔环式真空泵、罗茨真空泵、旋⽚式真空泵、⽓⽓增压泵、⽓液增压泵、蒸汽喷射泵)的动态⼯作原理和特点,以期对⼤家在泵的选型和使⽤⽅⾯有⼀定的帮助。
1齿轮泵⼯作原理:齿轮泵的两齿轮的齿相互分开,形成低压,液体吸⼊,并沿壳壁送到另⼀侧。
另⼀侧两齿轮互相合拢,形成⾼压将液体排出。
优点:结构简单紧凑、体积⼩、质量轻、⼯艺性好、价格便宜、⾃吸⼒强、对油液污染不敏感、转速范围⼤、能耐冲击性负载、维护⽅便、⼯作可靠。
缺点:径向⼒不平衡、流动脉动⼤、噪声⼤、效率低,零件的互换性差,磨损后不易修复,不能做变量泵⽤。
2离⼼泵⼯作原理:离⼼泵⼯作时,液体注满泵壳,叶轮⾼速旋转,液体在离⼼⼒作⽤下产⽣⾼速度,⾼速液体经过逐渐扩⼤的泵壳通道,动压头转变为静压头。
性能特点:⾼效节能:泵有⾼效的⽔⼒形线,⼯作效率⾼。
安装、维修⽅便:⽴式管道式结构,泵的进出⼝能象阀门⼀样安装在管路的任何位置及任何⽅向,安装维修极为⽅便。
运⾏平稳,安全可靠:电机轴和⽔泵轴为同轴直联、同⼼度⾼,运⾏平稳,安全可靠。
不锈钢轴套:轴的机封位置是相对易被锈蚀之处,直联式泵轴⼀旦被锈蚀,易造成机械密封失效。
采⽤镶配不锈钢轴套,避免锈蚀发⽣,提⾼了轴寿命,降低了运⾏维护成本。
轴承:泵所配电机中下轴伸端轴承采⽤封闭式轴承,正常使⽤时,免电机轴承的维护保养。
机封:机械密封基件⼀般选⽤橡胶波纹管结构,将传统机械密封中轴上密封由O形圈的线密封改为橡胶件的两道⾯密封,在清⽔介质时提⾼了密封效果。
3多级离⼼泵⼯作原理:多级离⼼泵与单级泵相⽐,其区别在于多级泵有两个以上的叶轮,能分段地多级次地吸⽔和压⽔,从⽽将⽔扬到很⾼的位置,扬程可根据需要⽽增减⽔泵叶轮的级数。
液压泵的分类

液压泵的分类
小结
1、按流量是否可调节可分为:变量泵和定量泵。 2、按液压系统中常用的泵结构分为:齿轮泵、 叶片泵和柱塞泵3种。
ቤተ መጻሕፍቲ ባይዱ
液压泵是依靠密闭工作容积的改变实现吸压液体从而将机械能转换为液压能的机器
液压泵的分类
引言
液压泵
定义:液压泵是依靠密闭工作容积的改变实现吸、 压液体,从而将机械能转换为液压能的机器。
液压泵的分类
1、按流量是否可调节可分为:变量泵和定量泵。 输出流量可以根据需要来调节的称为变量泵。 流量不能调节的称为定量泵。
液压泵的分类
2、按液压系统中常用的泵结构分为:齿轮泵、叶 片泵和柱塞泵3种。
齿轮泵:体积较小,结构较简单,对油的清洁度要求不严, 价格较便宜;但泵轴受不平衡力,磨损严重,泄漏较大。 叶片泵:分为双作用叶片泵和单作用叶片泵。这种泵流量 均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、 结构比齿轮泵复杂。 柱塞泵:容积效率高、泄漏小、可在高压下工作、大多用 於大功率液压系统;但结构复杂,材料和加工精度要求高、 价格贵、对油的清洁度要求高。 一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。 还有一些其他形式的液压泵,如螺杆泵等,但应用不如上 述3种普遍。
各种液压泵性能比较

各种液压泵性能比较
一个完整的液压系统由五个部分组成,即动力元件、执行元件、控制元件、无件和液压油。
动力元件的作用是将原动机的机械能转换成液体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵,它们的性能比较如1-1所示执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能,驱动负载作直线往复运动或回转运动。
控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。
根据控制功能的不同,液压阀可分为村力控制阀、流量控制阀和方向控制阀。
压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。
根据控制方式不同,液压阀可分为开关式控制阀、定值控制阀和比例控制阀。
辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。
液压油是液压系统中传递能量的工作介质,有各种矿物油、乳化液和合成型液压油等几大类。
液压件分类

液压件可以分为多种类型,包括液压泵、液压马达、液压阀、液压管路和液压辅助元件等。
液压泵是一种将机械能转换为液压能的传动装置,用于在液压系统中传递动力。
根据工作原理,液压泵可分为齿轮泵、叶片泵、柱塞泵等。
齿轮泵是最常见的液压泵之一,它通过两个齿轮的啮合旋转,将齿轮间的容积差来输送油液。
叶片泵则利用叶片在旋转过程中,在腔体内产生容积变化来输送油液。
柱塞泵则通过柱塞的往复运动,产生容积变化来输送油液。
液压马达则是将液压能转换为机械能,做旋转运动的部件。
根据工作原理,液压马达可分为齿轮式液压马达、叶片式液压马达和柱塞式液压马达等几种。
齿轮式液压马达具有较高的输出扭矩和转速,但径向结构尺寸大。
叶片式液压马达具有较高的运动精度和较低的摩擦力,但输出扭矩和转速受叶片重叠量的影响。
柱塞式液压马达则具有较高的扭矩和转速,但输出扭矩受缸内径影响。
液压阀包括压力阀、流量阀、方向阀和比例阀等,它们是用来控制和调节液压系统的工作压力、流量和方向的。
压力阀通过利用锥阀或套筒阀的单向开启角度来调节主溢流阀的压力;流量阀通过改变节流口面积的大小来调节流量;方向阀则用来改变油液的运动方向。
比例阀可以通过输入电流信号来控制油液的流量和方向,从而实现精确控制。
此外,液压件还包括各种类型的管路和辅助元件,如油箱、滤油器、密封件、压力表、油位计等。
油箱是储存液压油的容器,滤油器则用来过滤油液中的杂质,保证系统的清洁度。
密封件则是保证液压系统不泄露的关键元件,常见的有O形密封圈和Y形密封圈等。
压力表则用来显示液压系统的工作压力,保证系统的安全运行。
总的来说,液压件在各种工业应用中发挥着重要作用,如工程机械、石油化工、航空航天、农业机械等。
它们是实现各种机械动作、运动和力控制的关键部件,具有结构紧凑、工作平稳、效率高、容易实现自动控制等特点。
因此,液压件在工业生产中具有广泛的应用前景。
不同种类计量泵优缺点比较

不同类型计量泵的特点比较一、柱塞式计量泵特点:1、价格较低。
2、流量可达76m³/h,流量在10%~100%的范围内,计量精度可达±1%,压力最大可达350MPa 。
出口压力变化时,流量几乎不变。
3、能输送高粘度介质,不适于输送腐蚀性浆料及危险性化学品。
4、轴封为填料密封,有泄漏,需周期性调节填料。
填料与柱塞易磨损,需对填料环作压力冲洗和排放。
5、无安全泄放装置。
二、机械隔膜式计量泵特点:1、价格较低。
2、无动密封,无泄漏。
3、能输送高粘度介质,磨蚀性浆料和危险性化学品。
4、隔膜承受高应力,隔膜寿命较低。
5、出口压力2MPa以下,流量适用范围较小;计量精度为±5%,当压力从最小到最大时,流量变化可达10 %。
6、无安全泄放装置。
三、液压隔膜式计量泵特点:1、无动密封,无泄漏,有安全泄放装置,维护简单。
2、压力可达35MPa;流量在10:1范围内,计量精度可达±1%;压力每升高6.9MPa,流量下降5%~10%。
3、价格较高。
4、适用于中等粘度的介质。
四、波纹管计量泵特点:1、价格较低。
2、无动密封,无泄漏。
3、最宜于输送真空、高温、低温介质,出口压力0.4MPa G以下,计量精度较低。
祁立环保——污泥脱水设备选型不同种类计量泵优缺点比较规格:電磁式、柱塞型、隔膜型、液壓型各种计量泵的比较计量泵时间:2010-02-27 20:49来源:unknown 作者:泊头市鸿海泵业总装厂点击:16次计量泵一般分为以下三类:计量泵一般分为以下三类:1.隔膜式2. 柱塞式3. 柱塞隔膜式其各自的特点为:1. 隔膜式1.1 优点:隔膜可为EPDM、FPM 、PTFE、CSM 等多种材料,适用于各种腐蚀介质;1.2 缺点:对于电磁式隔膜计量泵,其压力低、流量小、精度低(±5%)、不可能有如不同电压、频率、防爆、防护等级等特殊设计。
所有此类计量泵流量随压力变化,调节范围只有10-100%且调节非线性,由于隔膜局部受压,容易损坏,使用寿命不长;2. 柱塞式2.1 优点:压力高、流量大;2.2 缺点:易损件多,耐腐蚀性能差,密封要求高;3. 柱塞隔膜式活塞隔膜式计量泵克服了隔膜式计量泵(压力低、流量小)和活塞式计量泵(耐腐蚀性能差、密封性能不好)的缺点,集中了两种泵的优点,可适用于强腐蚀高压力的介质,最高压力可达100巴,最大流量可达3000l/h、精度高(±1%),流量不随压力变化,可在0-100%范围内进行线性调节,并可进行各种特殊设计。
整理19种泵的动态工作原理和特点

整理19种泵的动态工作原理和特点
泵
泵是输送流体或使流体增压的机械,主要用来输送水、油、矿浆、酸碱液、乳化液、悬乳液、气混合物和液态金属等,是矿业、化工和冶金等行业常见的输送设备,下面小编为大家整理了19种泵(齿轮泵、离心泵、螺杆泵、往复泵、活塞泵、液压柱塞泵、泥浆泵、气动隔膜泵、轴流管道泵、自吸泵、旋涡泵、水环式真空泵、罗茨真空泵、旋片式真空泵、气气增压泵、气液增压泵、蒸汽喷射泵)的动态工作原理和特点,以期对大家在泵的选型和使用方面有一定的帮助。
1
齿轮泵
工作原理:齿轮泵的两齿轮的齿相互分开,形成低压,液体吸入,并沿壳壁送到另一侧。
另一侧两齿轮互相合拢,形成高压将液体排出。
优点:结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载、维护方便、工作可靠。
缺点:径向力不平衡、流动脉动大、噪声大、效率低,零件的互换性差,磨损后不易修复,不能做变量泵用。
2
离心泵
工作原理:离心泵工作时,液体注满泵壳,叶轮高速旋转,液体在离心力作用下产生高速度,高速液体经过逐渐扩大的泵壳通道,动压头转变为静压头。
性能特点:
高效节能:泵有高效的水力形线,工作效率高。
安装、维修方便:立式管道式结构,泵的进出口能象阀门一样安装在管路的任何位置及任。
工程机械液压泵知识点总结

工程机械液压泵知识点总结一、液压泵的概述液压泵是一种将液体压力能转换为机械能的装置,广泛应用于工程机械领域。
液压泵主要用于提供工程机械液压系统的动力能源,将机械能转换为液体压力能够有效地实现液压系统的动力传递和工作执行。
液压泵在工程机械中具有重要的作用,大大提高了工程机械的工作效率和精度。
二、液压泵的分类液压泵根据其工作原理和结构特点的不同可以分为很多种类。
常见的液压泵主要有齿轮泵、叶片泵、柱塞泵和螺杆泵等。
1. 齿轮泵齿轮泵是利用齿轮的旋转来吸入液体和输出液体的一种液压泵,主要由一个或多个相互啮合的齿轮和泵壳组成。
齿轮泵的工作原理是通过齿轮的旋转运动,将液体从吸入口吸入然后输出到排液口,并且其出口压力稳定,适用于中低压力下的工作环境。
2. 叶片泵叶片泵是一种利用转子叶片在泵体内旋转产生吸入和排出液体的一种液压泵,主要由转子、叶片和外壳组成。
叶片泵的工作原理是利用转子叶片在旋转时,使得液体在泵体内产生旋转运动,从而实现液体的吸入和排出。
叶片泵适用于高压力和高流量下的工作环境,具有输出流量大、压力高、使用寿命长的特点。
3. 柱塞泵柱塞泵是一种通过柱塞在泵体内来回运动产生吸入和排出液体的一种液压泵,主要由柱塞、缸体和阀组成。
柱塞泵的工作原理是通过柱塞在缸体内的往复运动,实现液体的吸入和排出。
柱塞泵适用于要求很高的压力和流量的工作环境,有着较高的效率和稳定性。
4. 螺杆泵螺杆泵是一种利用螺杆的旋转来将液体从吸入口吸入然后输出到排液口的一种液压泵,主要由螺杆、壳体和端盖组成。
螺杆泵的工作原理是通过螺杆的旋转,将液体从吸入口吸入然后输出到排液口,并且其输出压力稳定、流量大、噪音小,适用于中高压力下的工作环境。
三、液压泵的工作原理液压泵的工作原理是利用液体的压力能来提供工程机械液压系统的动力能源,实现液压系统的动力传递和工作执行。
其工作过程主要包括液体的吸入、压缩和排出三个过程。
1. 液体的吸入在液压泵的吸入过程中,泵的进口处形成低压区域,使得液体被吸入泵体内。
柱塞泵,齿轮泵和磁力泵有什么区别?

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产,销售管道泵,隔膜泵,磁力泵,自吸泵,螺杆泵,排污泵,消防泵,化工泵等给排水设备的厂家,产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
柱塞泵、齿轮泵和磁力泵是三种不同类型的泵,它们的区别主要体现在以下几个方面:
工作原理不同:柱塞泵利用柱塞来完成吸入和排出介质的过程;齿轮泵通过齿轮的旋转来推动介质流动;磁力泵则是通过电磁力将转子与静止的部分隔离开来,无需直接接触传递动力。
适用介质不同:柱塞泵一般用于高压、高粘度、易结晶的介质;齿轮泵适用于低粘度的液体;磁力泵适用于易腐蚀、易燃、有毒等特殊介质。
传动方式不同:柱塞泵、齿轮泵需要机械传动,如电机等;磁力泵则是通过电磁力传递动力,无需机械传动。
构造形式不同:柱塞泵通常为柱塞和缸体构成,齿轮泵通常为齿轮和泵体构成,磁力泵则包含转子、静止部分、磁耦合等部分。
使用寿命不同:柱塞泵的使用寿命长,但易受到介质的腐蚀和磨损;齿轮泵的寿命较短,但使用成本相对较低;磁力泵使用寿命相对较长,但成本较高。
总的来说,这三种泵的应用场景和使用特点不同,需要根据具体需求选择合适的泵型。
机械工程中齿轮泵与柱塞泵的技术分析

机械工程中齿轮泵与柱塞泵的技术分析随着现代工业技术的迅速发展,工程机械的类型也越来越多,作为大型工程机械的核心动力系统之一――液压系统,其性能优劣直接影响着工程机械的整体运行质量。
在现代液压传动系统中,最常用的液压传动动力装置有柱塞泵和齿轮泵两种,相比较而言,柱塞泵的价格偏高一些,而齿轮泵偏低一些,所以通常认为齿轮泵的性能较差。
文章通过实践经验调查发现,如果对齿轮泵进行适当的改进后,可以大幅度提供其机械性能,下面针对这两种液压动力系统在工程机械中的应用技术进行了详细的探讨,并对提高机械性能的措施进行了具体的论述,为齿轮泵和柱塞泵的推广和应用提供了有力的支撑。
一、卸载回路可以很好的将设备的性能提升这种部件能够把流量大的设备和性能小的设备有效地融合到一起。
此时液体会沿着设备的出口散去,我们能够获得理想的流量值数。
运行的时候,性能大的设备会将流量顺着它的出口一直运行到结束的地方,这样能够降低设备的输出值,换句话讲,它能够把磁的指标降低到我们理想的数据。
其中最方便的部件是通过人为方式进行的。
辅助弹簧确保设备能够有效地开启或者是闭合,当我们为阀门设立开启功能的时候,它的不合理状态就能被有效及时的改进。
我们在对这种部件进行操控的时候,最方便的措施就是使用杠杆或者是倍的设备。
导控(气动或液压)卸载阀是操纵方式的一种改进,主要是它可以实现远距离的操作行为,不需要实地进行。
它和其他的相比,最主要的优点是通过电气等对阀门进行有效地制约,除了能够实现我们提到的远距离操作行为以外,它还可以借助电脑进行自动工作,无需人力,这样大大的节省了劳动力,是一种生产力的解放,基于它的这些优点,我们将其定义为最为简便有效地方式,值得我们大力推广使用。
需要我们人为方式进行的部件多是用来进行速率比较高的路线,比如对运行速度有极高要求的起重机的相关部件就是一个典型的案例。
如果不对其进行指令操控,它将会持续的进行流量的输出动作。
然而常开阀门,它的运行状态是在正常的情况下回路会持续的进行流量比较小的输出活动。
