贴片电阻规格 封装 尺寸

合集下载

贴片电阻规格封装尺寸终审稿)

贴片电阻规格封装尺寸终审稿)

贴片电阻规格封装尺寸文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 040210051.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 060316081.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 080520122.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 120632163.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 121032253.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 181248324.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 201050255.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 251264326.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。

贴片电阻电容封装规格、尺寸和功率对应关系

贴片电阻电容封装规格、尺寸和功率对应关系

贴片电阻电容常见封装有9种(电容指无级贴片),有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码,前两位表示电阻或电容长度,后两位表示宽度,以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到,公制代码也由4位数字表示,其单位为毫米,与英制类似。

一、封装、尺寸规格对应关系
如下表:
二、封装额定功率和工作电压
常规的贴片电阻额定功率及最大工作电压如下表所示:
三、关于封装和额定功率补充
关于电容封装,除了上面的贴片封装外,对无极性电容,其封装模型还有RAD类型,例如“RAD-0.1”“RAD-0.2”等,后缀数字表示封装模型中两个焊盘间的距离,单位为英寸。

有极的电解电容的封装模型为RB类型,例如从“RB-.2/.4”到“RB-.5/.10”,其后缀的第一个数字表示封装模型中两个焊盘间的距离,第二个数字表示电容外形的尺寸,单位为也是英寸。

电阻功率设计上应该按照70%额定功率降额使用,如果环境温度太高超过70度以上,还应该再次降额使用,具体需根据该产品的温度曲线确定。

PCB设计中封装库的使用,对于这些主流的电阻封装,都是有现成库可以调用的,包括RAD类型,如果如要设计自己的封装库,那么就可以按照1mil=0.001英寸,1英寸=2.54cm 换算关系设计,(1英寸=1000mil)对于外圈的丝印不要设计的太松散,否则实际使用很容易跟其他丝印重叠。

SMT贴片电子元器件封装尺寸汇总

SMT贴片电子元器件封装尺寸汇总

SMT贴片电子元器件封装尺寸汇总贴片电子元器件是一种常见的表面安装技术(SMT)组装之外,广泛应用于各种电子产品中。

贴片电子元器件封装尺寸的选择对于组装和排布电路板具有重要的影响。

在这篇文章中,我们将汇总常见的贴片电子元件封装尺寸,并对其应用领域和特点进行简要介绍。

1.贴片电阻(0805、0603、0402、0201等):贴片电阻是最常见的贴片电子元件之一,尺寸包括0805(2.0mm x1.25mm)、0603(1.6mm x 0.8mm)、0402(1.0mm x 0.5mm)和0201(0.6mm x 0.3mm)等等。

较大尺寸的贴片电阻通常用于电源线路和信号线路,较小尺寸的贴片电阻适用于高密度电子产品。

2.贴片电容(0805、0603、0402、0201等):贴片电容与贴片电阻类似,尺寸也包括0805、0603、0402和0201等等。

贴片电容主要用于储存和释放电荷,广泛应用于电源滤波、信号耦合和信号处理等电路。

3.贴片二极管(SOD-323、SOD-523等):贴片二极管是一种小尺寸的电子元件,尺寸包括SOD-323(1.8mm x 1.25mm)和SOD-523(1.0mm x 0.6mm)等等。

它们通常用于电路的整流、保护和信号处理等方面。

4.贴片三极管(SOT-23、SOT-323等):贴片三极管是一种常用的功率放大器,尺寸包括SOT-23(3.0mm x1.78mm)和SOT-323(1.3mm x 1.0mm)等等。

它们通常用于音频放大、电源管理和电压调节等应用中。

5.贴片集成电路(SOT-23、SOT-363、QFN等):贴片集成电路是封装了多个功能的电子组件,尺寸和引脚布局因不同的集成电路类型而异。

常见的尺寸包括SOT-23、SOT-363和QFN等等。

它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。

6.贴片场效应管(SOT-23、SOT-223、QFN等):贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件,尺寸包括SOT-23、SOT-223和QFN等等。

贴片电阻、贴片电容规格、封装、尺寸、功率识别

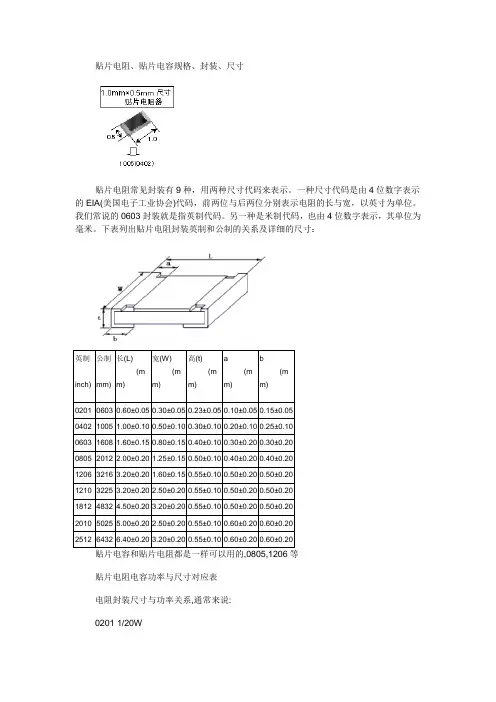

贴片电阻、贴片电容规格、封装、尺寸、功率识别

公制长(L) 宽(W) 高(t) a b0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K -表示温度系数为100PPM,102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ。

1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω=10KΩ。

J -表示精度为5%、F-表示精度为1%。

T -表示编带包装1:0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W)6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120贴片电阻各参数说明国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

0804贴片电阻的封装尺寸

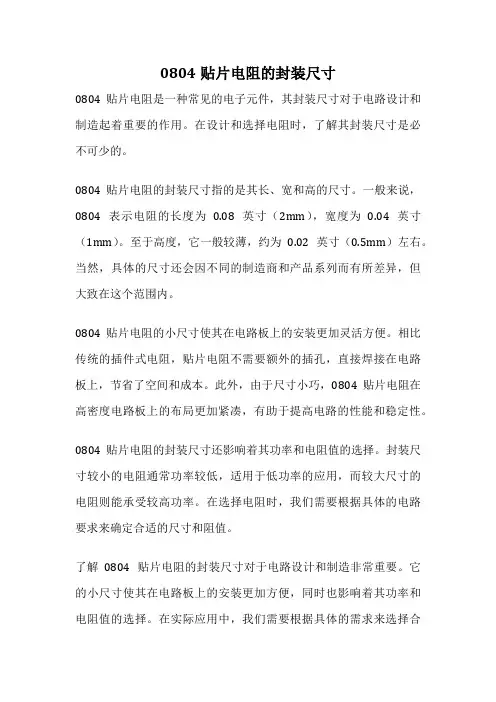

0804贴片电阻的封装尺寸

0804贴片电阻的封装尺寸
0804贴片电阻是一种常见的电子元件,其封装尺寸对于电路设计和制造起着重要的作用。

在设计和选择电阻时,了解其封装尺寸是必不可少的。

0804贴片电阻的封装尺寸指的是其长、宽和高的尺寸。

一般来说,0804表示电阻的长度为0.08英寸(2mm),宽度为0.04英寸(1mm)。

至于高度,它一般较薄,约为0.02英寸(0.5mm)左右。

当然,具体的尺寸还会因不同的制造商和产品系列而有所差异,但大致在这个范围内。

0804贴片电阻的小尺寸使其在电路板上的安装更加灵活方便。

相比传统的插件式电阻,贴片电阻不需要额外的插孔,直接焊接在电路板上,节省了空间和成本。

此外,由于尺寸小巧,0804贴片电阻在高密度电路板上的布局更加紧凑,有助于提高电路的性能和稳定性。

0804贴片电阻的封装尺寸还影响着其功率和电阻值的选择。

封装尺寸较小的电阻通常功率较低,适用于低功率的应用,而较大尺寸的电阻则能承受较高功率。

在选择电阻时,我们需要根据具体的电路要求来确定合适的尺寸和阻值。

了解0804贴片电阻的封装尺寸对于电路设计和制造非常重要。

它的小尺寸使其在电路板上的安装更加方便,同时也影响着其功率和电阻值的选择。

在实际应用中,我们需要根据具体的需求来选择合
适的0804贴片电阻,以确保电路的性能和稳定性。

贴片电阻、贴片电容规格、封装、尺寸、功率

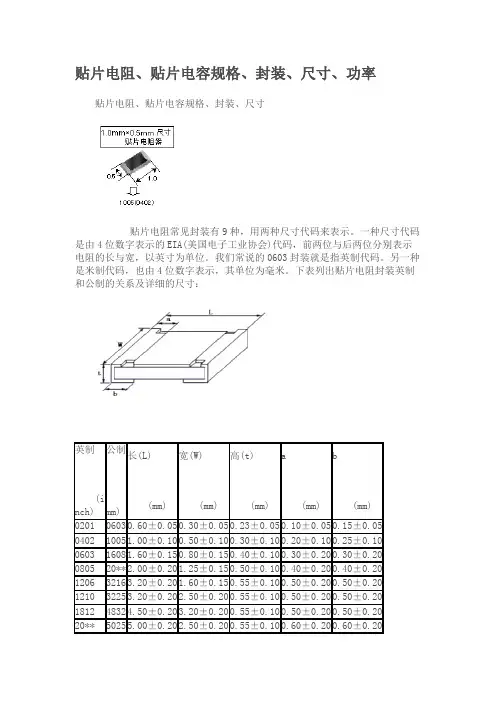

贴片电阻、贴片电容规格、封装、尺寸、功率

贴片电阻、贴片电容规格、封装、尺寸、功率贴片电阻、贴片电容规格、封装、尺寸贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表:英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 20** 1/81206 3216 1/41210 3225 1/31812 4832 1/220** 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、20**是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

贴片电阻常见的规格封装和尺寸

贴片电阻常见的规格封装和尺寸

贴片电阻常见的规格封装和尺寸一、零件规格:英制表示法3216 2512 1210 1206 0806 0805 0603 0402 0201 。

含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)L:0.2inch(0.5mm)W:0.1inch(0.25mm)注:a、L(Length):长度;W(Width):宽度;inch:英寸b、1inch=25.4mm以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容),其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。

二、常用元件封装1)电阻:最为常见的有0805、0603两类,不同的是,它可以以排阻的身份出现,四位、八位都有。

ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸:2.0 X 1.25 X 0.5(公制表示法)1206具体尺寸:3.0 X 1.5 0X 0.5(公制表示法)3)电容:可分为无极性和有极性两类:无极性电容下述两类封装最为常见,即0805、0603;有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型(3216),B型(3528),C型(6032),D型(7343),E型(7845)。

贴片电阻常见封装有9种

贴片电阻常见封装有9种

贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 12063216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20一、零件规格:(a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。

电阻、贴片电阻的封装及尺寸

电阻、贴片电阻的封装及尺寸

电阻、贴⽚电阻的封装及尺⼨封装电阻的封装电阻的封装常⽤的有:RES1,RES2,RES3,RES4;封装属性为axial系列电阻的PCB封装常⽤的有 电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,⼀般⽤AXIAL0.4贴⽚电阻的封装 0603表⽰的是封装尺⼨与具体阻值没有关系,但封装尺⼨与功率有关通常来说如下: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W电容电阻外形尺⼨与封装的对应关系是: 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 零件封装是指实际零件焊接到电路板时所指⽰的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共⽤同⼀零件封装,同种元件也可有不同的零件封装。

像电阻,有传统的针插式,这种元件体积较⼤,电路板必须钻孔才能安置元件,完成钻孔后,插⼊元件,再过锡炉或喷锡(也可⼿焊),成本较⾼,较新的设计都是采⽤体积⼩的表⾯贴⽚式元件(SMD)这种元件不必钻孔,⽤钢膜将半熔状锡膏倒⼊电路板,再把SMD元件放上,即可焊接在电路板上了。

关于零件封装我们在前⾯说过,除了DEVICE。

LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明⼀下: 晶体管是我们常⽤的的元件之⼀,在DEVICE。

LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳⼦的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,⽽学⽤的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化。

贴片电阻常见封装有9种,用两种尺寸代码来表示

贴片电阻常见封装有9种,用两种尺寸代码来表示

贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.200805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.201206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.201210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.201812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.202010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.202512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。

各封装电阻

各封装电阻

各封装电阻封装电阻是电子元器件中常见的一种电阻元件。

常见的封装电阻的尺寸和形状各不相同,可以根据不同的应用需求进行选择。

一、SMD封装电阻:SMD封装电阻是表面贴装器件,适用于小型电路板的制造。

常见的SMD封装电阻有0201、0402、0603、0805、1206等尺寸。

其中,尺寸代表了电阻组件的尺寸,如0201代表该电阻的长度为0.02英寸、宽度为0.01英寸。

这些小尺寸的电阻适用于需要高密度元件布局的电路板。

二、贴片封装电阻:贴片封装电阻与SMD封装电阻类似,可以直接贴装在电路板上。

常见的贴片封装电阻有0805、1206、1210、1812、2010等尺寸。

与SMD封装电阻相比,贴片封装电阻的尺寸较大,适用于需要较高功率承载和需要手动焊接的应用场景。

三、插装封装电阻:插装封装电阻的引脚设计为直插型,适用于通过插孔或插接器与电路板相连的应用。

常见的插装封装电阻有电解铝电容、晶振、单片机、继电器等器件。

插装封装电阻与贴片封装电阻相比,具有更高的功率承载能力,适用于需要高功率电阻的应用。

四、网络封装电阻:网络封装电阻是由多个电阻连接在一起组成的。

常见的网络封装电阻有二联、三联、四联等不同组合方式。

网络封装电阻能够实现不同组合方式的电阻值和精度,适用于需要多个电阻分配的应用场景。

它们广泛应用于模拟电路中的分压电路、滤波电路,数字电路中的电平转换、阻抗匹配等。

五、可调封装电阻:可调封装电阻也称为可变电阻或可调电阻,可以通过外部操作改变电阻值。

可调封装电阻通常有旋转式、滑动式和数字式三种类型。

它们常用于电子设备中的电流、电压调节、音量、亮度控制等应用。

封装电阻通常由电阻材料、封装材料和焊接引脚组成。

不同的封装类型和尺寸适用于不同的应用需求,设计者需要根据具体的电路设计来选择合适的封装电阻。

除了常见的封装类型外,还有一些特殊的封装电阻,如高温阻焊电阻、射频电阻等,它们在特定的应用场景中具有特殊的性能优势。

贴片电阻电容封装尺寸对照

贴片电阻电容封装尺寸对照
公制(毫米)
英制(英寸)
0201
0.60 ± 0.03
(0.024 ± 0.001)
0.30 ± 0.03
(0.011 ± 0.001)
0.15 ± 0.05
(0.006 ± 0.002)
0402
(1005)
1.00 ± 0.10
(0.040 ± 0.004)
0.50 ± 0.10
(0.020 ± 0.004)
(0.024 ± 0.014)
1825
(4564)
4.50 ± 0.30
(0.177 ± 0.012)
6.40 ± 0.40
(0.252 ± 0.016)
0.61 ± 0.36
(0.024 ± 0.014)
2225
(5764)
5.72 ± 0.25
(0.225 ± 0.010)
6.40 ± 0.40
1.25 ± 0.20
(0.049 ± 0.008)
0.50 ± 0.25
(0.020 ± 0.010)
1206
(3216)
3.20 ± 0.20
(0.126 ± 0.008)
1.60 ± 0.20
(0.063 ± 0.008)
0.50 ± 0.25
(0.020 ± 0.010)
1210
(3225)
0.15±0.05
0402
1005
1.00±0.10
0.50±0.10
0.30±0.10
0.20±0.10
0.25±0.10
0603
1608
1.60±0.15
0.80±0.15
0.40±0.10
0.30±0.20

贴片电阻常见封装有9种,用两种尺寸代码来表示

贴片电阻常见封装有9种,用两种尺寸代码来表示

1.0mrn>:0.5mm 尺寸贴片电咀缪1 005(0402)贴片电阻常见封装有9种,用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码,前两位与后两位分别表示电阻的长与宽,以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码,也由4位数字表示,其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸:贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法,如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注:a、L (Length):长度;W (Width):宽度;inch:英寸b、1inch=25.4mm(b)、在(1)中未提及零件的厚度,在这一点上因零件不同而有所差异,在生产时应以实际量测为准。

(c)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容),其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。

(d)、SMT发展至今,随着电子产品集成度的不断提高,标准零件逐步向微型化发展,如今最小的标准零件已经到了0201。

二、常用元件封装1)电阻:最为常见的有0805、0603两类,不同的是,它可以以排阻的身份出现,四位、八位都有,具体封装样式可参照MD16仿真版,也可以到设计所内部PCB库查询。

注:ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸:2.0 X 1.25 X 0.5 (公制表示法)1206具体尺寸:3.0 X 1.5 0X 0.5 (公制表示法)2)电阻的命名方法1、5%精度的命名:RS - 05 K 102 JT2、1 % 精度的命名:RS - 05 K 1002 FTR 一表示电阻S 一表示功率0402 是1/16W、0603 是1/10W、0805 是1/8W、1206 是1/4W、1210 是1/3W、1812 是1/2W、2010 是3/4W、2512 是1W。

贴片电阻封装尺寸大全

贴片电阻封装尺寸大全

贴片电阻封装尺寸大全
芯片电阻的封装形式起本质作用,而贴片电阻的封装尺寸也同样
重要。

贴片电阻是将电阻贴片到电路板上,常见形式有0603、0805、1206、1210和2512等多种尺寸。

0603贴片电阻尺寸为:0.06”(1.50mm)×0.03”(0.80mm),其交流阻抗约为0.07—100Ω;0805贴片电阻尺寸为:0.08”
(2.00mm)×0.05”(1.27mm),其交流阻抗约为0.1—100Ω;1206
贴片电阻尺寸为:0.12”(3.00mm)×0.06”(1.50mm),其交流阻
抗约为0.1—1MΩ;1210贴片电阻尺寸为:0.12”(3.00mm)×0.10”(2.50mm),其交流阻抗约为0.05—100KΩ;2512贴片电阻尺寸为:0.25”(6.35mm)×0.12”(3.00mm),其交流阻抗约为0.1—1MΩ。

因此,对于贴片电阻,首先要选择正确的尺寸,并确定交流阻抗
范围,以满足设计需要。

此外,也要注意电阻的限压和温度特性等参数,尤其是高频抗谐波频率,以提高电路设计的性能。

电阻封装尺寸与功率关系

电阻封装尺寸与功率关系

电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=常规贴片电阻部分常规的贴片电阻的标准封装及额定功率如下表:英制mil 公制mm 额定功率W70C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102J T2、1%精度的命名:RS-05K1002F TR -表示电阻S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W.05 -表示尺寸英寸:02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512K -表示温度系数为100PPM,102-5%精度阻值表示法:前两位表示有效数字,第三位表示有多少个零,基本单位是Ω,102=10000Ω=1KΩ.1002是1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω=10KΩ.J -表示精度为5%.F -表示精度为1%.T -表示编带包装1:04021/16W、2:06031/10W、3:08051/8W、4:12061/4W、5:12101/3W、6:20101/2W、7:25121W 1206 20欧1/445欧1w120贴片电阻的封装与功率关系贴片电阻的封装与功率关系如下表:封装额定功率70°C最大工作电压V英制mil公制mm常规功率系列提升功率系列0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W 2002010 5025 1/2W 3/4W 2002512 6432 1W 200贴片电阻封装与尺寸贴片电阻的封装与尺寸如下表:英制mil 公制mm 长Lmm 宽Wmm 高tmmammbmm0201 0603 ±±±±±0402 1005 ±±±±±0603 1608 ±±±±±0805 2012 ±±±±±1206 3216 ±±±±±1210 3225 ±±±±±1812 4832 ±±±±±2010 5025 ±±±±±2512 6432 ±±±±±。

贴片电阻规格、封装、尺寸

贴片电阻规格、封装、尺寸

贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间:2005-12-30 最后修改时间:2006-10-29贴片电阻套件为方便学生、研发人员试验和产品试制,特推出片式电阻系列套件。

简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor),又叫"矩形片状电阻"(Rectangular Chip Resistors),是由ROHM公司发明并最早推出市场的。

特点是耐潮湿,耐高温,可靠度高,外观尺寸均匀,精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上,然后烧结形成的。

我们通常所见的多为厚膜片式电阻,精度范围±0.5% ~ 10%,温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成,特点是低温度系数(±5PPM/℃),高精度(±0.01%~±1%)。

封装有:0201,0402,0603,0805,1206,1210,1812,2010,2512。

其常规系列的精度为5%,1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24,E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性:•体积小,重量轻•适合波峰焊和回流焊•机械强度高,高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低,配合自动贴片机,适合现代电子产品规模化生产使用状况:由于价格便宜,生产方便,能大面积减少PCB面积,减少产品外观尺寸,现在已取代绝大部分传统引线电阻。

贴片电阻电容的规格、封装、尺寸

贴片电阻电容的规格、封装、尺寸

E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
封装 有:0201,0402,0603,0805,1206,1210,1812,2010,2512。其常规系列的精度为 5%, 1%。阻值范围从 0.1 欧姆到 20M 欧姆。标准阻值有 E24,E96 系列。功率有 1/20W、1/16W、1/8W、1/10W、 1/4W、1/2W、1W。
特性:
体积小,重量轻 适合波峰焊和回流焊 机械强度高,高频特性优越
从以上可以看出,以上电阻的偏差极限是相重叠的,所以无论生产的电阻值是多少,都可把 它规为某一标称值,即可做到零废品生产。
国际电工委员会曾希望改用 R 系列制度,但因 E 系列已在一些国家采用,改变起来困难较大, 所以至今在电子元件行业(主要是电阻、电容、电感)仍以 E 系列为主。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint 简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间:2005-12-30 最后修改时间:2006-10-29贴片电阻套件为方便学生、研发人员试验和产品试制,特推出片式电阻系列套件。

我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor),又叫"矩形片状电阻"(Rectangular Chip Resistors),是由ROHM 公司发明并最早推出市场的。

特点是耐潮湿,耐高温,可靠度高,外观尺寸均匀,精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上,然后烧结形成的。

我们通常所见的多为厚膜片式电阻,精度范围±0.5% ~ 10%,温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成,特点是低温度系数(±5PPM/℃),高精度(±0.01%~±1%)。

封装有:0201,0402,0603,0805,1206,1210,1812,2010,2512。

其常规系列的精度为5%,1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24,E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性:体积小,重量轻适合波峰焊和回流焊机械强度高,高频特性优越常用规格价格比传统的引线电阻还便宜生产成本低,配合自动贴片机,适合现代电子产品规模化生产使用状况:由于价格便宜,生产方便,能大面积减少PCB面积,减少产品外观尺寸,现在已取代绝大部分传统引线电阻。

除一些小厂或不得不使用引线电阻的设计,各种电器上几乎都在使用。

目前绝大部分电子产品,以0603、0805器件为主;以手机,PDA为代表的高密度电子产品多使用0201、0402的器件;一些要求稳定和安全的电子产品,如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。

市场状况:目前,在全球的市场份额中,排名依次是台湾、日本、中国、韩国,欧美几乎不再生产。

主要的生产厂商几乎都在中国建立生产基地。

台湾国巨(Yageo)公司为世界上第一大生产商。

日本企业则生产一些如0201、0402、高精度、高电压,具有工艺难度,利润高的系列。

台湾及国内工厂则多生产些常规系列。

零售市场多见为一些台湾厂和国产的品牌,如国巨(Yageo)、风华(FH)、三星机电、厚生、丽智、美隆。

贴片电阻分为以下几大类:贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。

可根据焦耳定律算出:P=I2 R。

额定功率:是指在某个温度下最大允许使用的功率,通常指环境温度为70°C时的额定功率。

额定电压:可以根据以下公式求出额定电压。

额定电压(V)=√额定功率(W)× 标称阻值(Ω)最高工作电压:允许加载在贴片电阻两端的最高电压。

贴片电阻的封装与功率、电压关系如下表:图1 (-55 ~+125)功率及环境温度降额曲线图图2 (-55 ~+155)功率及环境温度降额曲线图注意事项:设计和使用贴片电阻时,最大功率不能超过其额定功率,否则会降低其可靠性。

一般按额定功率的70%降额设计使用。

也不能超过其最大工作电压,否则有击穿的危险。

一般按最高工作电压的75%降额设计使用。

当环境温度超过70°C,必须按照降额曲线图(图1,图2)降额使用。

我们俗称的封装是指英制。

常规的贴片电阻阻值采用E24,E96系列。

1948年IEC第12技术委员会(无线电通讯)在斯德哥尔摩会议讨论过程中,一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF以下电容器的优先数系列。

尽管想使这些系列按照10√10数系标准化,但在若干国家内由于上述元件针对5√10、10√10和20√10允许偏差进行标准化已经采用了12√10数系,而在采用了12√10数系的这些国家中要改变商业惯例是不切合实际的。

虽然采用10√10数系更符合ISO的惯例,但考虑到现实情况委员会只能对不得不推荐12√10数系表示遗憾。

优先数E6、E12和E24系列提案是1950年在巴黎会议上被接受的,随后发布了IEC 63号标准(第一版)。

电阻器和电容器优先数系数系GB/T2471-1995E系列是一种由几何级数构成的数列。

E系列首先在英国的电工工业中应用,故采用Electricity的第一个字母E标志这一系列,它是以6√10(10开6次方) 、12√10 、24√10、48√10、96√10 、192√10为公比的几何级数,分别称为E6系列、E12系列、E24系列、E48系列、E96系列、E192系列。

即:--E6系列的公比为6√10≈1.47数列:1.470=1;1.471≈1.5;1.472≈2.2;1.473≈3.2;1.474≈4.7;1.475≈6.8--E12系列的公比12√10≈1.21--E24系列的公比为24√10≈1.10--E48系列的公比为48√10≈1.049--E96系列的公比为96√10≈1.024--E192系列的公比为192√10≈1.012E系列由国际电工委员会(IEC)于1952年发布为国际标准,该系列适用于电子元件方面。

如:--E6系列适用于允差±20%(M)的电阻、电容和电感数值--E12系列适用于允差±10%(K)的电阻、电容和电感数值--E24系列适用于允差±5%(J)的电阻、电容和电感数值(注:现也用于1%的电阻)--E48系列适用于允差±2%(G)的电阻数值--E96系列适用于允差±1%(F)的电阻数值--E192系列适用于允差±0.5%(D)的电阻和电容器数值从以上可以看出,以上电阻的偏差极限是相重叠的,所以无论生产的电阻值是多少,都可把它规为某一标称值,即可做到零废品生产。

国际电工委员会曾希望改用R系列制度,但因E 系列已在一些国家采用,改变起来困难较大,所以至今在电子元件行业(主要是电阻、电容、电感)仍以E系列为主。

4.224.274.324.374.424.484.534.594.644.704.754. 4. 4. 4.5. 5. 5.5.625.695.765.835.905.976.046.126.196.266.346. 6. 6. 6. 6. 6. 6.7.507.597.697.777.877.968.068.168.258.358.458.8.8.8.8.9.9.E24常规阻值速查表E96系列:常用于精度1%的贴片电阻标准值范围(单位:Ω)1R~10R10~100R100R~1k1k~10k10k~100k100k~1M1M~10M1.00 1.00R10.0R100R 1.00k10.0k100k 1.00M 1.02 1.02R10.2R102R 1.02k10.2k102k 1.02M优先数及优先数系由于各种产品的特征互不相同,不可能都按一个公比形成系列,客观上需要这样一种数列,即项数较少的数列包含在项数较多的数列中,并且按照十进的规律能向两端无限延伸,这就是优先数列。

优先数和优先数系是一种科学的数值制度,它是一种无量纲的分级数系,适用于各种量值的分级。

它又是十进几何级数,它对于标准化对象的简化和协调起着重要作用。

因此,又是国际上一项统一的重要基础标准。

一、什么是优先数系和优先数优先数是由公比分别为5√10、10√10、20√10、40√10和80√10,且项值中含有10的整数幂的理论等比数列导出的一组近似等比的数列。

各数列分别用符号R5,R10,R20,R40和R80表示。

称为R5数系、R10数系、R20数系、R40数系和R80数系。

即:R5数系:以5√10≈1.60为公比形成的数系;R10数系:以10√10≈1.25为公比形成的数系;R20数系:以20√10≈1.12为公比形成的数系;R40数系:以40√10≈1.06为公比形成的数系;以上称为基本系列。

R80数系:以80√10≈1.03为公比形成的数系;它称为补充系列。

仅在参数分级很细,基本系列不能适应实际情况时,才可靠考虑采用。

优先数系中有任一个项值均称为优先数。

根据GB321的规定,优先数和优先数系适用于各种量值的分级,特别是在确定产品的参数或参数系列时,必须按该标准的规定最大限度地采用,这就是“优先”的含义。

二、优先数系标准的由来十九世纪末,法国的雷诺(C·Renard)为了对气球上使用的绳索规格进行简化,做出这样的规定,简化后形成的尺寸规格系列,每进5项值增大10倍(十进几何级数)。

设a为起始项q为公比,由上述规定可得关系式:a*q5 = 10a,即可求得公比q=5√10由此得出下系数a*(5√10)0、a*(5√10)1、a*(5√10)2、a*(5√10)3、a*(5√10)4、10a加以圆整,用以对绳索尺寸系列进行分级,结果把425中规格简化成17种。

这个数值系列相当于现今优先数中的R10、R20和R40等系列。

为了纪念雷诺,故把优先数又取名R数系。

1920年德国制订了第一个优先数系标准,1935年国际标准化协会公布了ISA 11号通告,把优先数规定为国际标准建议,(ISO/R 497)1973年转为国际标准(ISO 497-1937)。

我国首先由机械行业于1960年发布了部标准JB109-60《优先数和优先数系》,1964年有制定为国家标准GB321-64《优先数和优先数系》,1980年又进行了一次修订。

三、优先数的优点优先数是各种量值(特别是产品参数)分级时应优先采用的数。

其目的是把实际应用的“数”(如产品的尺寸、规格)限制在必须的最小范围内,并为在不同场合都能优先选用相同的数创造一个先决条件,以达到简化、统一。

优先数系的主要优点为:1、经济合理的数值分级制度产品的参数从最小到最大有很宽的数值范围,经验和统计表明,数值按等比数列分级,能在较宽的范围内以较少的规格,经济合理地满足社会需要。

这就要求用“相对差”反映同样“质”的差别,而不能象等差数列那样只考虑“绝对差”。

等比数列是一种相对差不变的数列,不会造成分级疏的过疏,密的过密的不合理现象,优先数系正是按等比数列制订的。

因此,它提供了一种经济,合理的数值分级制度。
