电动单梁起重机技术要求
电动单梁起重机使用性能与试验内容、要求及规定
电动单梁起重机使用性能与试验内容、要求及规定一、电动单梁起重机使用性能、试验与检验要求:1、静载试验:按1.5倍额定载荷试验负荷要求;2、动载试验:按1.25倍额定载荷试验负荷要求;3、制动器、限位装置灵敏可靠,要求制动下滑量≤36mm;4、使用电源电压降压10%仍能启动;5、起升电动机适应断续工作中频繁的直接启动。
6、起升速度的允许偏差为名义值的±5%。
横行速度的允许偏差为名义值的±15%。
起升高度的允许偏差为名义值的-5%。
7、起升机构做静载试验时,应该能承受1.5倍的额定载荷,起升机构做动载试验时,应该能承受1.25倍的额定载荷;试验后进行目测,各受力构件应无裂纹、永久变形和油漆剥落,各连接处应无松动;做200/1的爬坡试验应该无异常现象;下滑量S小于等于V/100(V为负载下1min内稳定起升的距离)。
8、在额定载荷和电动机端电压为85%额定电压的条件下,电动机和制动器的工作应无异常现象;且电机必须具有剩余磁拉力。
9、限位器应该安全可靠且应该有错相保护功能。
10、热控元件的动作温度为160°+-10°或170°+-10°。
11、当带第二制动器时,其功能要求为:当第一制动器失灵时,第二制动器能可靠的支持住载荷。
12、机械式超载限制器:⑴、综合误差不大于8%;⑵、动作载荷不大于1.15倍的额定载荷;⑶、当达到动作载荷时能自动的切断起生电力回路。
13、电子式超载限制器:⑴、综合误差不大于5%;⑵、带延时的动作载荷不大于1.1倍额定载荷;不带延时的动作载荷为1.25倍额定载荷。
⑶、当达到动作载荷时能自动的切断起升电力回路。
14、制动器的压缩弹簧应符合GB/T1239.2的规定,其精度级别为2级。
15、电动单梁起重机出厂前空负荷试车时间应不小于2h;空载噪声升压级值≦80Db(A);带负荷运行噪音控制遵循GBJ87《工业企业噪声设计规范》标准,对于每一噪音距离设备主表面1.5米或楼面、走道以上1.5米处最大A-声级≤85dB(A声级)。
LD电动单梁起重机技术说明
LD电动单梁起重机技术说明LD电动单梁起重机概述LD型电动单梁起重机按GB3811-2008和JB/T1306-2008 标准设计,是与CD1、MD1、WH164等型式的电动葫芦配套使用的车间吊运设备,广范应用于机械加工、装配、修理、及仓库等多种工作场合。
是现代工业企业中实现生产过程机械化、自动化,减轻繁重体力劳动、提高劳动生产率的重要工具和设备。
我公司在电动单梁设计生产上积累了丰富的经验,可以设计适应各种工况的非标电动单梁起重机。
LD型电动单梁起重机适用于在工作级别A3~A4,工作环境温度-25℃~+40℃,相对湿度≤85﹪的无易燃、易爆危险及腐蚀性介质环境条件下工作。
起重量为1~20吨,跨度为4~31.5米。
起重机电源为三相交流,额定频率为50Hz或60Hz。
额定电压为220V~660V。
电动机允许电压波动的上下限为±10%,起重机内部电压损失不大于3%。
起重机运行机构采用分别驱动形式,驱动、制动靠锥形转子电动机来完成,传动采用“一开两闭”式齿轮传动。
起重机操作方式可根据具体情况选择为地面操作、遥控操作和司机室操作,其中司机室操作有开式司机室和闭式司机室操作之分。
地面操作运行速度一般为20 m/min、30 m/min、45 m/min 。
司机室操作运行速度一般为30 m/min、45 m/min、60 m/min。
遥控操作时运行速度用户根据实际需要而定。
起重机运行速度亦可设计成双速及变频调速等型式,用户如需要时,应在订货合同中予以注明。
该产品具有结构紧凑、刚性好、操作简便、噪音低、安全可靠、造型美观等优点。
主要组成部分有:桥架、电动葫芦、电控系统。
外形结构图(安装有司机室)1.端梁2. 司机室3. 主梁4. 吨位牌5. 葫芦6. 输电装置引用标准我公司将按下列标准、规程的相应条款,进行合同设备的设计、制造、试验。
在下列标准中,优先采用国家标准和(原)机械部标准。
GB 191 包装储运图示标志GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 783 起重机械最大起重量系列GB 1591 低合金结构钢GB 3323 钢熔化焊对接接头射线照相和质量分级GB 3768 噪声源声功率级测定简易法GB 3811 起重机设计规范JB/T1306 电动单梁起重机GB 5905 起重机试验规范和程序GB 6164.2 起重机橡胶缓冲器GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色漆和清漆漆膜的划格试验GB 10095 渐开线圆柱齿轮精度GB 10183 桥式和门式起重机制造和轨道安装公差GB 11345 钢焊缝手工超声波探伤方法和探伤结果的分级JB 2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志JB/T 6391.2 起重机用滑接输电装置技术条件JB/T 6392.2 起重机车轮技术条件JB/ZQ 4000.3 焊接件通用技术要求ZBJ 80013.2 钢丝绳电动葫芦技术条件ZBJ 80013.3 钢丝绳电动葫芦用锥形转子电机GBJ232 电气装置安装工程施工及验收规范JB4315 起重机电控设备GB50256 起重机电气装置施工及验收规范桥架钢结构部分电动单梁起重机桥架由主梁、端梁装置组成。

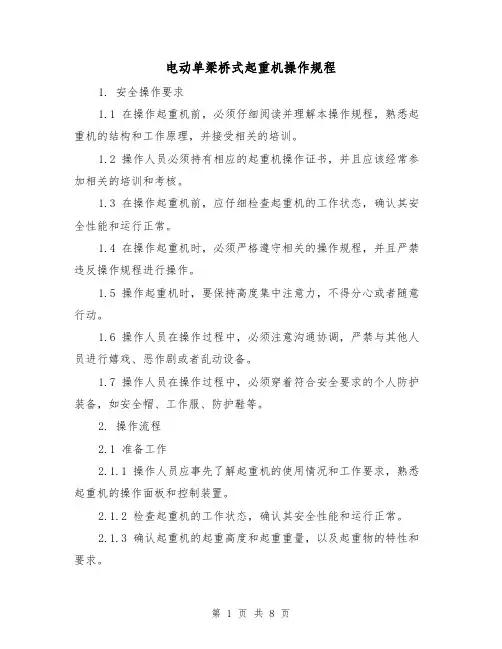

电动单梁桥式起重机操作规程(3篇)
电动单梁桥式起重机操作规程1. 安全操作要求1.1 在操作起重机前,必须仔细阅读并理解本操作规程,熟悉起重机的结构和工作原理,并接受相关的培训。
1.2 操作人员必须持有相应的起重机操作证书,并且应该经常参加相关的培训和考核。
1.3 在操作起重机前,应仔细检查起重机的工作状态,确认其安全性能和运行正常。
1.4 在操作起重机时,必须严格遵守相关的操作规程,并且严禁违反操作规程进行操作。
1.5 操作起重机时,要保持高度集中注意力,不得分心或者随意行动。
1.6 操作人员在操作过程中,必须注意沟通协调,严禁与其他人员进行嬉戏、恶作剧或者乱动设备。
1.7 操作人员在操作过程中,必须穿着符合安全要求的个人防护装备,如安全帽、工作服、防护鞋等。
2. 操作流程2.1 准备工作2.1.1 操作人员应事先了解起重机的使用情况和工作要求,熟悉起重机的操作面板和控制装置。
2.1.2 检查起重机的工作状态,确认其安全性能和运行正常。
2.1.3 确认起重机的起重高度和起重重量,以及起重物的特性和要求。
2.1.4 清理起重机周围的工作环境,保持道路畅通、无杂物和其他障碍物。
2.2 启动操作2.2.1 操作人员确认起重机的停止位置,并向周围的人员发出警告信号。
2.2.2 按下起重机的启动按钮,启动起重机的电机。
2.2.3 在起重机启动后,仔细观察起重机的运行状况,确保其运行正常。
2.3 起升操作2.3.1 操作人员通过操作面板或者控制装置,控制起重机进行起升操作。
2.3.2 在起升操作过程中,要保持起重机的运动平稳,并且要确保起重物在起升过程中不会晃动。
2.4 行走操作2.4.1 操作人员通过操作面板或者控制装置,控制起重机进行行走操作。
2.4.2 在行走操作过程中,要控制起重机的行走速度和方向,并且要遵守相关的交通规则和安全标志。
2.5 倾斜操作2.5.1 如果起重机配备了倾斜机构,操作人员可以通过操作面板或者控制装置,控制起重机进行倾斜操作。
10t电动单梁悬挂式起重机技术参数
10t电动单梁悬挂式起重机技术参数下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
此文下载后可定制随意修改,请根据实际需要进行相应的调整和使用。
并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电动单梁悬挂式起重机是一种常见的起重设备,广泛应用于工厂、仓库、物流中心等场所。
LD型电动单梁起重机技术指标
LD型电动单梁起重机技术指标
LD型电动单梁起重机技术指标 1、起重重量:1吨
2、起重机运行机构运行速度:(地)室20m/min
3、起重机运行机构速比:58.78
4、起重机运行机构-电动机型号:锥形鼠笼型(电磁变频软起动电机)
5、起重
机运行机构-电动机功率:2X0.8kw 6、起重机运行机构-电动机转速:1380r/min 7、起升机构-电动葫芦型式:MD1型
8、起升机构-电动葫芦起升速度:8/0.8(m/min) 9、起升机构-电动葫芦起升高度:9m
10、起升机构-电动葫芦运行速度:20m/min 11、起升机构-电动葫芦电动机:锥形鼠笼型(电磁变频软起动电机) 12、起重机跨度:12m
13、起重机行走距离(厂房长度):20m
14、起重机控制系统采用手动加无线遥控两种模式。

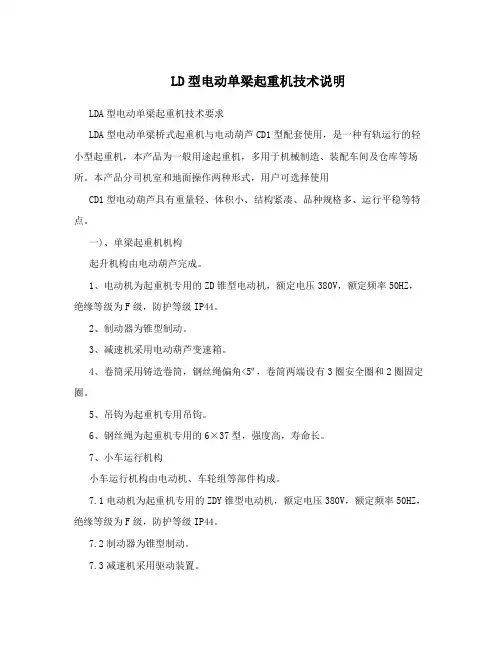

LD型电动单梁起重机技术说明
LD型电动单梁起重机技术说明LDA型电动单梁起重机技术要求LDA型电动单梁桥式起重机与电动葫芦CD1型配套使用,是一种有轨运行的轻小型起重机,本产品为一般用途起重机,多用于机械制造、装配车间及仓库等场所。
本产品分司机室和地面操作两种形式,用户可选择使用CD1型电动葫芦具有重量轻、体积小、结构紧凑、品种规格多、运行平稳等特点。
一)、单梁起重机机构起升机构由电动葫芦完成。
1、电动机为起重机专用的ZD锥型电动机,额定电压380V,额定频率50HZ,绝缘等级为F级,防护等级IP44。
2、制动器为锥型制动。
3、减速机采用电动葫芦变速箱。
4、卷筒采用铸造卷筒,钢丝绳偏角<5º,卷筒两端设有3圈安全圈和2圈固定圈。
5、吊钩为起重机专用吊钩。
6、钢丝绳为起重机专用的6×37型,强度高,寿命长。
7、小车运行机构小车运行机构由电动机、车轮组等部件构成。
7.1电动机为起重机专用的ZDY锥型电动机,额定电压380V,额定频率50HZ,绝缘等级为F级,防护等级IP44。
7.2制动器为锥型制动。
7.3减速机采用驱动装置。
7.4车轮为单轮缘。
8、大车运行机构大车运行机构由电动机、变速箱、车轮组等部件构成。
8.1电动机为起重机专用的ZDY锥型电动机,额定电压380V,额定频率50HZ,绝缘等级为F级,防护等级IP44。
8.2制动器为锥型制动8.3减速机采用LD变速箱。
8.4车轮为单轮缘。
二)、电动葫芦机构1、减速机电动葫芦减速器采用斜齿轮三级减速,齿轮及齿轮轴均采用40Cr或20CrMnTi 钢锻制加工,并经热处理,全部用滚动轴承支撑,箱壳用铸铁制造,装配严密,防尘可靠。
2、运行结构2.1电动葫芦的运行机构为电动小车式。
减速齿轮为 40Cr锻制,并经调质处理,装于封闭的减速箱内,全部采用滚动轴承支撑,墙板用钢板制造,保证运转灵活,使用方便,寿命长。
根据起升高度的不同,结构形式也有不同。
2.2运行机构所适用的工字钢轨道应按GB/T706-1998标准选择,起升高度18米以上加平衡梁小车,10吨、16吨以上起升高度6米—30米,采用电动小车二台。
电动单梁起重机安全操作规程(4篇范文)
电动单梁起重机安全操作规程(4篇范文)第1篇电动单梁起重机安全操作规程一、基本要求1、认真执行__系统公司《生产作业管理基本规定》。
二、操作准备1、认真检查提升机构、大、小车抱闸、传动装置及其操作装置、钢丝绳、吊具、主勾、电铃、限位开关和安全开关及各掌控点的接触情况、电源的接触等是否良好。
2、认真检查车上所安全设施是否齐全,安全、警示装置、电器联锁安全装置是否灵敏可靠。
3、检查上车梯子、护栏、走台是否安全,定滑轮、钩头是否完好无损。
4、在无载荷情况下,接通电源,开动并检查各运转机构;掌控系统和安全装置,是否敏捷准确、安全可靠。
5、检查设备时,必需停电进行,严禁将身体的任何部位伸出安全护栏以外。
三、安全操作1、开车前应先发出警铃信号,取消防风措施;运行、提升工作要逐档起动;除人身和设备受到严重威逼外,正常工作严禁干倒车。
2、吊运物原则上不得从人和紧要设备上方通过;必必需经过时,操作人要注意察看地面情况,遇到有人时,及时发出鸣铃警示信号,通知行人避让。
3、在下列情况下,必需响铃发出信号:①大、小车移动时;②与另一车接近时;③起升与下降重物时;④行进中发现前方有人时;⑤吊着物体在很低的水平位置移动时;⑥行进中准备停车时。
4、起升钢丝绳必需垂直,提升抬包和重物要专人挂钩,并严格作到以下“10不吊”:(1)歪拉斜挂、捆绑方法不正确的不吊;(2)空钢丝绳无人拉着的不吊;(3)超重、超负荷的不吊;(4)看不清起吊物的不吊;(5)手势不清、信号不明的不吊;(6)重量不清楚、不明确的不吊;(7)易燃、易爆物品不吊;(8)升降人或载人,不吊;(9)使用未经过检查的钢丝绳,不吊;(10)连接在其它物品上或埋在地下的物体,不吊。
5、在起吊物体时,起重工要知道该物体的重量,禁止超负荷作业。
在起吊与额定负荷相近的物体时,起重工必需对关键部位进行检查。
如钩头、卷筒、抱闸、钢丝绳或吊具等,确认无问题方可起吊。
6、门吊带有负荷运行时,小车不得在门架横梁上方停留,以防物体拖落砸坏大梁。
电动单梁起重机技术规范书
电动单梁起重机技术规书编制:会签(电控):校核:审核:审定:项目负责人:2015年11月1总则 (1)2工程概况 (1)3技术要求 (4)4供货围 (6)5技术资料和交付进度 (7)6技术服务 (8)7设备验收及贮存 (9)8设备包装、运输及标志 (9)1总则1.1本技术规书是用于##新建厂房项目的单梁起重机,它包括了功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规书提出的是最低限度的技术要求,并未对一切技术细节明确规定, 也未充分引述有关标准和规的条文,卖方应保证所提供的设备中所涉及的系统材料、公差尺寸及有关机械工业设计制造标准和要求。
1.3签订合同后,因技术规标准和规程发生变化,招标方有权以书面形式提出补充要求,具体项目由招、投标双方共同商定。
1.4本技术规书所使用的标准如与投标方所执行的标准发生矛盾时,应按高标准执行。
2工程概况本工程位于省枝江市工业园区。
2.1厂址条件设备安装地点省枝江市##。
2.2气象条件仙桃市位于省中部、江汉平原腹地。
参照地区气象资料,参数如下:供暖室外计算温度:- 0.5£冬季通风室外计算温度: 3.5C C冬季空调室外计算温度:-2. QC冬季空调室外计算相对湿度:74%夏季空调室外计算干球温度:34.51夏季空调室外计算湿球温度:28. 2£夏季通风室外计算温度:31.0°C夏季通风室外计算相对湿度:70%夏季空调室外计算日平均温度:31. 0°C夏季最多风向及频率:N 19%N 26% 夏季3. 6m/s 冬季4. 4m/s 6cm 冬季 1018. 7hPa 夏季 997. 5hPa 38. 6°C/-15. 3°C W5° C 的天数:54天。
间断运行的要求。
(1) 名称:LD-A 型电动单梁起重机台数:1台额定起重量:使用地点:操纵方式:地操起升高度:_9_ m跨度:31色米轨道: P38 (车间长度60m)起升速度:8m/min小车运行速度:30m/min大车运行速度:30m/min防护等级:IP65绝缘等级:F产品总重: _______ t(2) 名称:LD-A 型电动单梁起重机台数:1台额定起重量:使用地点:操纵方式:地操 冬季最多风向及频率:室外平均风速:最大冻土深度:大气压力:极端最高/最低温度:日平均温度 2. 3.1运行条件:满足长期连续、2. 3. 2主要技术参数起升高度:9 m跨度:19.5米轨道: P38 (车间长度18m)起升速度:8m/min 小车运行速度:30m/min大车运行速度:30m/min防护等级:IP65绝缘等级:F产品总重:_______ t(3)名称:LD-A型电动单梁起重机台数:1台额定起重量:使用地点:操纵方式:地操起升高度:_9_ m跨度:19色米轨道: P38 (车间长度24m)起升速度:8m/min小车运行速度:30m/min大车运行速度:30m/min防护等级:IP65绝缘等级:F产品总重:_______ t(4)名称:LB型防暴电动单梁起重机台数:1台额定起重量:使用地点:操纵方式:地操起升高度:_9_ m跨度:10空米轨道: P38 (车间长度18m)起升电动机型号:______ (防爆)起升速度:8m/min小车运行电动机:______ (防爆)运行速度:30m/min大车运行电动机:______ (防爆)运行速度:30m/min防护等级:IP65绝缘等级:F产品总重:_______ t3技术要求3.1设备性能要求3.1. 1起重机的大小车运行机构的设计应允许在空载全速运行时,在断掉电源的情况下与缓冲器碰撞。
5TLD型单梁桥式起重机技术要求
5T电动单梁桥式天车技术协议山东怡力电业有限公司(简称甲方)与xx起重机器有限公司(简称乙方)就山东怡力电业有限公司<4>炭素厂电解质清理加工项目的2台5t电动单梁桥式天车的制造、运输、安装、调试等有关事宜,达成如下技术协议:一.设备用途1.5t电动单梁桥式天车(跨度:31.5m)安装在阳极组装车间残极新极存放区,用于残极的吊运。
原厂房已有一台5t电动单梁桥式天车。
2. 5t电动单梁桥式天车(跨度:22.5m)安装在阳极组装车间残极新极存放区,用于残极的吊运。
原厂房已有一台5t电动单梁桥式天车。
二、主要性能规格要求设备规格型号:MD1型电动单梁桥式天车2台跨度:31.5米和22.5米各1台起重量:5吨起升高度:7米工作级别:A 5操作方式:地面操作方式电动葫芦型号:MD1型轨道型号:38Kg/m每台单梁桥式天车配电动葫芦:2台套屋架下玄标高:8.4m三、供货范围1.提供主机和相关辅助成套设备。
2.导绳器2套件/台车共4套件。
3.刹车环2套件/台车共4套件。
4.乙方负责设备制作、运输、安装、调试、检验注册和培训工作,费用全部由乙方负责。
四、设备结构要求1、机械方面1)吊钩:选用韶关锻造总厂。
2)大车两端限位:采用行程开关+机械限位(包括车与车之间)。
3)天车的大梁上要有明显的标记,标明天车吊钩的起重量。
4)天车在启动和移动时,应发出声响与灯光信号。
5)所有轴承采用国内哈、瓦、洛三大轴承厂产品。
6)电动葫芦选用江苏三马起重机械有限公司或河南卫华集团产品,工作等级M5。
7)所有钢结构全部喷砂除锈,除锈等级为Sa2级,铁红环氧底漆2遍+环氧云铁中间漆1-2遍+氯化橡胶橘红色面漆2遍,漆膜总厚度:120um(弱侵蚀)。
8)各润滑点加油方便。
2、电气要求1)起重机采用三相制交流,380V供电、电源由大车导电器从安全滑触线处通电。
2)采用施耐德(空气开关、接触器)。
3、材质要求主梁、端梁的钢材,采用GB/T1591-1994标准,材质为Q235B 原平板,车轮材质为ZG50SiMn,轴的材质为45#或40Cr。
LX型电动单梁悬挂起重机主要技术参数
LX型电动单梁悬挂起重机主要技术参数1.承重能力:LX型电动单梁悬挂起重机的承重能力通常为1吨至20吨。
可根据实际需要进行定制,提供更大的承重能力。
2.起升高度:起升高度是指起重机的行程高度,通常为6米至30米。
根据需要可以调整为更高的起升高度。
3.起升速度:起升速度是指起重机的最大起升速度,通常为3米/分至8米/分。
根据实际需要可以调整为更快的起升速度。
4.运行速度:运行速度是指起重机在平移方向上的最大速度,通常为10米/分至30米/分。
根据实际需要可以调整为更快的运行速度。
5.控制方式:LX型电动单梁悬挂起重机通常采用无线遥控、控制柜或按键控制等多种控制方式。
可以根据需要选择适合的控制方式。
6.工作级别:LX型电动单梁悬挂起重机的工作级别通常有A3、A4和A5三种。
A3级别适用于轻型工作环境,A4级别适用于中型工作环境,A5级别适用于重型工作环境。
7.电源方式:LX型电动单梁悬挂起重机通常有220V/50Hz和380V/50Hz两种电源方式可供选择。
另外,也可以提供其他电源方式的定制。
8.结构形式:LX型电动单梁悬挂起重机的结构形式通常有两种,一种是箱形悬挂起重机,另一种是桁架悬挂起重机。
可以根据需要选择适合的结构形式。
9.安全保护:LX型电动单梁悬挂起重机通常配备了多种安全保护装置,如过载保护装置、位移限位装置、断电保护装置、紧急停机按钮等。
10.使用环境:LX型电动单梁悬挂起重机适用于室内使用环境,通常要求环境温度在-20°C至40°C之间,湿度在85%以下。
综上所述,以上是LX型电动单梁悬挂起重机的主要技术参数。
这些参数可以根据实际需要进行调整和定制,以满足用户对起重设备的具体要求。
5T电动单梁吊钩双梁桥式起重机的技术要求
(1)使用环境:室内使用,有一定的粉尘污染物(2)主要技术参数和要求:起重机设计制造必须严格按照国家有关标准执行额定起重量:5t跨度:16.5m起升高度:12m工作制式:A5(中级)主钩起升速度:12.5m/min大车速度:90m/min小车速度:40m/min大车轨道:38kg/m(需要现场核实)大车受电方式:角钢滑线(安装检修吊蓝)小车受电方式:拖缆滑车控制方式:联动工作台大车轨道中心至厂房立柱距离:245mm(3)其它要求:a、闭式司机室(含电风扇和采暖设施,电源必须安装隔离变压器),司机室玻璃为钢化玻璃,登车方式为端开门;照明使用安全电压,桥下照明灯采用防震动的灯罩并安装10mm×10mm的耐热防护网;整车防护栏杆立柱间距≤1000mm;使用弹簧缓冲器、遇车限位;滑线护板槽钢上装硬质方木,安装防冲撞装置(非接触式采用名牌传感器);制动器选用焦作制动器股份有限公司免维护系列产品(5系列);吊钩使用QLXC-37型起重机上下限位器;提供检修吊篮b、技术资料:以上设备交付使用时提供两套技术资料和说明书c、以上项目要负责安装调试及办理山西省技术监督局的安装开工报告、验收报告和使用合格证d、报价、提供产品样本、详细参数结构和说明书,其它技术资料和图纸,相关的资质证书e、提供关键外购件生产厂、主要生产设备明细、关键工艺;设计制造标准(1)使用环境:室内使用,有一定的粉尘污染物(2)主要技术参数和要求:起重机设计制造必须严格按照国家有关标准执行额定起重量: 5t跨度: 16.5m起升高度: 8m(轨顶至地面高度为7500mm)工作制式: A5(中级)起升速度: 5m/min大车速度: 40m/min小车速度: 20m/min大车轨道: 38kg/m(需要现场核实)大车受电方式: 角钢滑线(安装检修吊蓝)小车受电方式: 拖缆滑车操作方式: 司机室操作大车轨道中心至厂房立柱距离: 245mm(3)其他要求:a、闭式司机室(含电风扇和采暖设施,电源必须安装隔离变压器),司机室玻璃为钢化玻璃,登车方式为端开门;司机室通往主梁平台要求安装斜爬梯;照明使用安全电压,桥下照明灯采用防震动的灯罩并安装10mm×10mm的耐热防护网;整车防护栏杆立柱间距≤1000mm;使用弹簧缓冲器、遇车限位;滑线护板槽钢上装硬质方木,安装防冲撞装置9非接触式采用名牌传感器)b、技术资料: 以上设备交付使用时提供三套技术资料和说明书c、以上项目要负责安装调试及办理山西省技术监督局的安装开工报告、验收报告和使用合格证d、报价、提供产品样本、详细参数结构和说明书,其它技术资料和图纸,相关的资质证书e、外购配套件选用国际或国内知名品牌f、提供关键外购件的生产厂、主要生产设备明细、关键工艺;设计制造标准三、 10t双梁桥式起重机的技术要求(1)使用环境:设备下方有碱性洗池,产生碱性气体;原有共轨起重机缓冲器高度为800mm;大车轨道车挡高度为800mm(需要现场核实确定)(2)主要技术参数和要求:起重机设计制造必须严格按照国家有关标准执行额定起重量:10t跨度:13.5m起升高度:10m工作制式:A5(中级)主钩起升速度:8m/min大车速度:20m/min小车速度:20m/min端梁总长:4000mm操作方式:地面操作(操作按钮盒要求防水)大车轨道:24kg/m(需要核实,实际测量为:轨顶60毫米,高137毫米,底宽122毫米) 大车受电方式:安全滑触线(提供大车受电装置、安装检修吊蓝)小车受电方式:拖缆滑车(3)其它要求:a、桥下安装照明灯,采用防震动的灯罩并安装10mm×10mm的耐热防护网;整车防护栏杆立柱间距≤1000mm;滑线护板槽钢上装硬质方木,安装非接触式大车防冲撞装置b、技术资料:以上设备交付使用时提供三套技术资料和说明书c、以上项目要负责安装调试及办理山西省技术监督局的安装开工报告、验收报告和使用合格证d、报价、提供产品样本、详细参数结构和说明书,其它技术资料和图纸,相关的资质证书e、外购配套件选用国际或国内知名品牌f、提供关键外购件生产厂、主要生产设备明细、关键工艺;设计制造标准。
电动单梁起重机标准
电动单梁起重机标准电动单梁起重机是一种常见的起重设备,广泛应用于工厂、仓库、码头等场所。
为了确保起重机的安全和效率,制定了一系列的标准来规范其设计、制造、安装和使用。
本文将对电动单梁起重机的标准进行详细介绍,以便相关人员能够全面了解和遵守相关规定。
首先,电动单梁起重机的设计和制造需要符合国家标准,包括机械设计通则、起重机安全规范、起重机通用技术条件等。
设计时需要考虑起重机的额定起重量、工作级别、工作环境等因素,确保其结构牢固、稳定性好、操作方便、安全可靠。
其次,电动单梁起重机的安装和调试必须按照相关标准进行。
安装前需要对安装场地进行检查,确保地基承载能力符合要求,安装过程中需要严格按照安装图纸和说明书进行操作,保证各部件安装正确、牢固可靠。
安装完成后需要进行调试,包括空载试运转、额定载荷试运转等,确保起重机各项功能正常。
另外,电动单梁起重机的使用和维护也有相应的标准。
起重机的使用需要经过专门培训的操作人员,并严格按照操作规程进行操作,确保起重过程安全可靠。
定期对起重机进行检查和维护,及时发现并排除各种故障,确保起重机长期稳定运行。
总的来说,电动单梁起重机的标准涵盖了设计、制造、安装、使用和维护等方方面面,旨在保障起重机的安全、高效运行。
相关人员在选择和使用起重机时,务必严格遵守相关标准,确保起重机在工作中发挥最大的作用,同时保障人员和设备的安全。
通过对电动单梁起重机标准的了解和遵守,可以有效提高起重机的使用效率,减少事故风险,保护设备和人员的安全,为生产和工作提供保障。
希望相关人员能够重视起重机标准,做好相关工作,确保起重机的安全运行。
电动单梁起重机技术要求
电动单梁起重机技术要求的选择应符合国家标准和GB/T-2005的有关规定;2、起升机构采用电动葫芦,起升速度调节范围广,提高了起升效率,同时也保证了安全性;3、起升机构必须设有超载限制器,确保起重机的安全运行;4、起升机构采用重载滚动轴承,保证了其运行的平稳性和可靠性;四)电气部分1、电气系统采用PLC控制,确保了起重机的稳定性和安全性;2、起重机必须设有警报装置,确保操作人员的安全;3、起重机起升和运行系统都必须设置限位器及导绳器,确保起重机的安全运行;4、起重机电控设备必须符合JB4315的有关规定;五)安全保护1、起重机必须设有超载保护装置,确保起重机的安全运行;2、起重机必须设有限位器和导绳器,确保起重机的安全运行;3、起重机必须设有警报装置,确保操作人员的安全;4、起重机必须设有缓冲器和止挡装置,确保起重机的安全运行;5、起重机必须设有防滑装置,确保起重机的安全运行;6、起重机的电气系统必须符合国家标准和GB-93的有关规定。
以上是电动单梁起重机的技术要求,通过严格的技术标准和产品参数的要求,确保了起重机的稳定性和安全性。
同时,钢结构、大小车、机械部分和电气部分的设计都充分考虑了现场的工作环境和使用工艺要求,保证了起重机的高效运行和长期稳定性。
在安全保护方面,起重机设有多种保护装置,确保了操作人员和设备的安全。
和各部分零件图纸。
2、设备使用和维护手册。
3、设备出厂合格证书。
4、设备质量检验报告。
5、设备试运转数据和检查记录表。
6、设备配件清单。
7、其它相关资料。
轴的设计应该方便取出,而不需要移动其他设备。
联轴器与轴的连接采用带键的过盈配合。
车轮的材料是ZG340-640,轴的材料是45#钢。
车轮的处理硬度应该是踏面和轮缘内侧硬度HB≥300~380,没有铸造缺陷。
制动轮的制动面需要进行热处理,硬度为HRC45~55,制动轮没有裂纹或其他缺陷,材质为45或ZG340-640.车轮端部都设有清轨器,可以自动清除轨道面上的障碍物,确保安全性。
10吨10米跨度电动单梁起重机大梁技术参数
10吨10米跨度电动单梁起重机大梁技术参数
1. 起重量:10吨
2. 跨度:10米
3. 大梁形式:单梁(也可以是双梁)
4. 大梁型号:根据负载和跨度的要求,确定适合的大梁型号,比如国标梁、盒梁等。
5. 大梁材料:常见的材料有钢材,可以根据负载要求选择合适的钢材材料。
6. 大梁结构:大梁的结构设计应符合起重机设计规范和强度要求,通常包括上弦梁、下弦梁、腹板等结构部分。
7. 大梁连接方式:根据实际需求,可以采用焊接、螺栓连接或其他方式连接大梁与其他部件。
8. 大梁表面处理:常见的处理方式有喷漆防锈处理,可以选择合适的涂层以保护大梁。
请注意,具体的技术参数还需要根据实际情况来确定,建议您咨询专业的起重机制造商或设计师,以获得更准确和详细的信息。
电动单梁起重机技术要求
电动单梁起重机技术要求电动单梁起重机是一种常用的起重设备,广泛应用于工业、建筑、交通等领域。
在使用电动单梁起重机时,需要严格按照一系列技术要求进行设计、制造和安装,以确保其安全性、可靠性和高效性。
以下是电动单梁起重机的一些技术要求。
1.结构设计要求:(1)起重机的结构应符合国家相关标准和规范的要求,具备足够的承载能力和刚度。
(2)起重机的各部组成应合理布局,便于操作、维护和检修。
(3)起重机应具备轻巧、紧凑的特点,以减少空间使用和运输成本。
2.电气控制系统要求:(1)起重机的电气系统应符合国家电气安全标准和规范的要求,采用合适的电气元件和设备。
(2)电气控制系统应具备灵活性和可靠性,以适应不同的工况和操作需求。
(3)起重机的电气系统应具备过载保护、限位保护、紧急停机等安全功能,确保操作人员的安全。
3.动力传动系统要求:(1)起重机的动力传动系统应采用高效、节能的电机和传动装置,以提高起重机的工作效率。
(2)传动系统的选材、设计和制造应符合相关标准和规范的要求,保证传动的可靠性和安全性。
(3)起重机的传动系统应具有平稳、准确的运动特性,以满足各类起重作业的需求。
4.安全保护系统要求:(1)起重机应配备满足相关标准和规范要求的安全装置,如限位开关、重载保护装置、断相保护装置等。
(2)起重机的安全装置应设置合理、灵敏,确保在起重机出现异常情况时能够及时停机或给出警示。
(3)安全保护系统的设计和制造应服从可靠性与安全性原则,保证操作人员的安全。
5.操作控制要求:(1)起重机的操作控制系统应设计合理、布局合理,方便操作员操作和控制起重机。
(2)操作控制系统应具备准确定位、快速反应、灵活控制等特点,以提高起重机的工作效率。
(3)操作控制系统应设有方便人机交互的界面和操作设备,使得操作员能够直观、准确地控制起重机的运动和操作。
总之,电动单梁起重机的技术要求涉及结构设计、电气控制系统、动力传动系统、安全保护系统和操作控制等方面。
电动单梁起重机国家标准
电动单梁起重机国家标准
电动单梁起重机是一种常见的起重设备,广泛应用于工厂、仓库、码头等场所。
为了保障起重机的安全性和稳定性,我国制定了一系列的国家标准,对电动单梁起重机的设计、制造、安装、使用和维护提出了具体要求。
首先,电动单梁起重机国家标准对起重机的设计和制造进行了详细规定。
在设
计方面,标准要求起重机的结构应符合机械设计的基本原理,具有足够的强度和刚度,能够满足额定工况下的使用要求。
在制造方面,标准规定了起重机各部件的材料、加工工艺、装配要求等,确保起重机的质量和可靠性。
其次,标准对电动单梁起重机的安装和调试提出了具体要求。
在安装过程中,
必须严格按照标准规定的程序和方法进行,保证起重机安装的稳固和准确。
在调试过程中,需要对起重机的各项功能进行全面检测,确保其性能符合标准要求。
此外,标准对电动单梁起重机的使用和维护也进行了规定。
在使用过程中,必
须严格按照标准要求进行操作,禁止超载和超速操作,确保起重机的安全运行。
在维护方面,需要定期对起重机进行检查和保养,及时发现并排除故障,确保起重机的正常使用。
总的来说,电动单梁起重机国家标准的制定和执行,对于保障起重机的安全和
可靠运行起到了至关重要的作用。
遵守标准规定,不仅可以保护人员和设备的安全,还可以延长起重机的使用寿命,提高工作效率。
因此,各相关单位和人员都应该严格遵守国家标准,共同维护起重机的安全和稳定运行。
电动单梁起重机操作规程
电动单梁桥式起重机操作规程第一条:总则1、本规程适用于本公司所有电动单梁桥式起重机的安全操作,保证操作者安全正确的使用设备。
2、凡是操作本设备的人员在使用前应熟练掌握本操作程。
3、使用前必须熟知起升、降落、前后左右行走的各个手动按钮。
第二条:起重机械凡有下列情况之一者,禁止使用1、钢丝绳达到报废标准。
2、吊钩、滑轮、卷筒达到报废标准。
3、制动器的制动力矩刹不住额定载苛。
4、限位开关失灵。
5、主要受力件有裂纹、开焊。
6、主梁弹性变形或永久变形超过修理界限。
7、车轮裂纹、掉片、严重啃轨或"三条腿"。
8、电气接零保护挂靠失去作用或绝缘达不到规定值。
9、电动机温升超过规定值。
10、转子、电阻一相开路。
11、车上有人(检查、修理指定专人指挥时除外)。
12、新安装、改装、大修后未经验改合格。
13、轨道行车梁松动、断裂、物件破碎、终点车档失灵。
第三条:电动单梁起重机操作要领:1、操作前必须做到:①向交班人或参阅交接班记录了解设备状况。
②检查钢丝绳、吊钩、吊具和电器部分。
③观察车上有无可能掉下来的东西,紧固件有否松动,并试验空车。
2、操作中做到:①必须保持钢丝绳卷绕正确,发生出槽乱卷现象应及时下降处理后再起吊。
②吊物件时禁止从人头及设备上越过。
③同一跨轨道有两台以上吊车时不准推拉碰撞。
④发现有第一条情况之一者应停车。
⑤.工作中突然断电时,应将所有的控制器手柄扳回零位,在重新工作前,应检查起重机动作是否都正常。
3、操作后做到:①将吊钩升高至一定高度,大车停靠在指定位置,控制器手柄置于“零”位;拉下刀闸,切断电源;②进行日常维护保养;③做好交接班工作。
4、操作中严格执行"十不吊":①超过额定负苛不吊。
②指挥信号不明;重量不明;光线暗淡不吊。
③吊索和附件捆绑不牢、不符合安全要求不吊。
④吊挂重物直接加工时不吊。
⑤歪拉斜挂不吊。
⑥工件上站人或浮放活动物不吊。
⑦易燃易爆物品不吊。
⑧带有棱角快口物件未垫好不吊。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电动单梁起重机技术要求
一、技术标准
1、GB/T3811-2008起重机设计规范
2、GB/T6067-85起重机械安全规程
3、GB/T14405-93通用桥式起重机
4、GB50055-93通用用电设备配电设计规范(起重运输设备)
5、JB1036-82通用桥式起重机技术条件
6、GB/T10183-2005桥式和门式起重机制造及轨道安装
7、GB10051起重吊钩
8、JB4315起重机电控设备标准
9、GB12602-90起重机械超载保护装置安全技术规范
10、GB8918-2008标准
二、产品主要技术参数
1、数量:1台
2、产品名称:电动单梁起重机
4、额定起重量:3.5t
5、跨度:16.5m
6、工作级别:A3
7、起升高度:6m
8、安装地点:车间室内
三、产品技术要求:
起重机设计必须符合“中华人民共和国起重机械安全规程”(GB6067-85);起重机制造应符合GB/T14405-93的有关规定;起重机起升机构必须设有超载限制器;起重机必须设有警报装置;起重机起升和运行系统都必须设置限位器及导绳器。
(一)钢结构部分
1、起重机钢结构设计合理、结构优化、符合规范和标准,满足强度、刚度和稳定性要求,设计中应充分考虑现场的工作环境。
2、起重机的钢结构主要有主梁、支腿等组成;主梁与支腿为刚性连接。
3、主梁钢板材料必须符合国家的相应规范,并具有合格证,刚度满足国家标准要求,主要钢结构材料应具有良好的焊接工艺性,主要钢结构材料采用不低于Q235-B,使用的材料具有材质报告及相应的合格证书。
主要焊缝必须进行射线无损探伤,并出具探伤报告。
(二)大小车
1、主梁为正轨箱形结构,具有良好的刚度和强度。
起重机主梁整体焊接。
大车运行机构电气设备均设置在桥架上。
2、小车架由箱形梁构成框架结构,保证其上机构的平稳运行。
3、大车及运行机构:
确保形位公差及轴孔尺寸精度,保证运行平稳,不啃轨,噪音小;
大车行走机构两端设有缓冲器,轨道的终端均有止挡装置;
大车运行机构,静音设计,密封良好,不允许有渗漏现象,免维护;
所有轴承选用SKF;
4、小车及起升机构:
小车及起升机构运行在主梁顶面轨道上,采用紧凑式设计;
小车运行驱动装置,密封良好,不允许有渗漏现象,免维护;
小车要充分利用大车的跨度,使其行程最大限度地满足使用工艺要求;
(三)机械部分
1、轴及联轴器
轴的设计应能在不移动其它设备的情况下,方便的取出。
联轴器与轴的连接,采用带键的过盈配合。
2、车轮
车轮材料为ZG340-640,轴的材料为45#钢。
车轮处理硬度:踏面和轮缘内侧硬度HB≥300~380,无铸造缺陷。
制动轮的制动面进行热处理,硬度为HRC45~55,制动轮无裂纹、无其它缺陷,材质为45或ZG340-640。
车轮端部均设有清轨器,自动清除轨道面上的障碍物,确保安全性。
(四)起升装置
1、起升机构主要有电动机、制动器、联轴器、传动轴、减速器、卷筒、吊钩组、滑轮组等部件组成。
2、电动单梁起重机电动机为起重机专用的YZR型绕线电动机,绝缘等级为F级,防护等级IP54。
3、卷筒两端设有大于两圈的安全圈和三圈固定圈,压板和螺栓牢固可靠。
4、使用的钢丝绳采用国产优质钢丝绳,应符合GB8918-2008标准,所有起重机用钢丝绳均应严格按国家标准及法规执行。
5、起重机主钩采用锻造钩,可以360度旋转,须有防止滑脱功能的安全扣(单独配10只),吊钩材料的屈服极限安全系数不低于2.5。
6、驱动机构:电动机采用YZR系列起重机用三相异步电动机,防护等级不低于IP55,绝缘等级F。
7、操作控制采用遥控手柄控制。
(五)电源
1、输入电压:AC380/220V,50HZ;电源电压:三相交流;照明、控制电压:AC220V。
2、配电保护:
(1)起重机配电主回路由总电源自动空气开关、总接触器等保护元器件组成。
(2)短路保护:总电源回路设置的空气断路器,作为起重机的短路保护控制回路设备,小容量空气断路器作为短路保护。
(3)过载保护:起重机各机构的电动机构设有单独的过流保护装置或集成在装置内的保护单元,作为各机构的过载保护。
(4)起升限位保护:主起升机构均采用LX7-1型限位开关,可保证吊钩上升(或下降)到极限位置时,能够自动切断起升电源。
(5)行程限位保护:起重机运行机构、小车运行机构,均在两端设有行程限位开关,作为行程限位保护装置。
(6)紧急断电保护:起重机的回路中设有紧急开关,当遇到事故状态时,可随时切断控制回路电源,进而使主回路断电,确保起重机的安全运行。
四、设备制造标准
生产厂供货范围内的设备和材料必须进行出厂质量检验、检查和试运转合格后方能运出。
并需出具质量检验书、试验和试运转数据、检查记录表及合格证书。
五、资料交付
1、设备总装配图
2、设备检验、外购件合格证书及整机合格证1份
3、主要零部件检验报告及图纸
4、备品备件及专用工具并提供清单
5、产品安装与调试说明书
6、设备使用及维护说明书
7、电气原理图
8、电气设备安装尺寸图
9、起重机整体电气布置图及电气总图
10、特种设备制造许可证
六、设备涂漆、包装和运输
1、起重机的面漆应均匀、细致、光亮、完整和色泽统一。
2、起重机的包装、运输、储存执行GB191及GB/T13384的规定,设备或材料的包装,应保证能够防锈、防潮、防水,并适合国内运输要求。
3、包装前货物须检验合格,除锈、喷漆完好,标志明确。
七、安装调试服务
电动单梁起重机安装调试、检验、注册均由供方负责完成。
制造单位对所提供的产品负有全面的质量责任。
产品实行质量保修制,保修期为投入使用之日起一年或交货之日起14个月。
在质保期限内出现问题,由供方负责处理。
处理质量问题应在36小时内到达现场,72小时内将质量问题处理完毕,不得影响购方正常生产,发生的费用全部由供方负责。
若产品存在重大质量问题,必须更换。
若因材料原因或设计缺陷导致设备不能正常使用,即使超过质保期,也必须无偿维修或更换。
八、交货时间:
合同签订后30天内交货;
九、交货地点:
青海茫崖花土沟镇。
十、其它
合同签订后,本技术要求作为合同附件,与合同具有相同法律效应。
未尽事宜双方协商解决。
