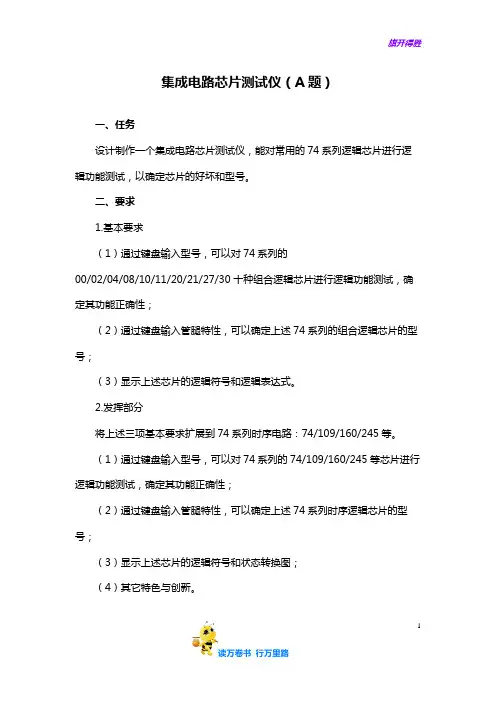

集成电路芯片测试仪（A题）
一、任务
设计制作一个集成电路芯片测试仪，能对常用的74系列逻辑芯片进行逻辑功能测试，以确定芯片的好坏和型号。
二、要求
1.基本要求
（1）通过键盘输入型号，可以对74系列的
00/02/04/08/10/11/20/21/27/30十种组合逻辑芯片进行逻辑功能测试，确定其功能正确性；
（2）通过键盘输入管腿特性，可以确定上述74系列的组合逻辑芯片的型号；
（3）显示上述芯片的逻辑符号和逻辑表达式。
2.发挥部分
将上述三项基本要求扩展到74系列时序电路：74/109/160/245等。
（1）通过键盘输入型号，可以对74系列的74/109/160/245等芯片进行逻辑功能测试，确定其功能正确性；
（2）通过键盘输入管腿特性，可以确定上述74系列时序逻辑芯片的型号；
（3）显示上述芯片的逻辑符号和状态转换图；
（4）其它特色与创新。
1
三、评分标准
四、说明
要求用单片机或DSP模块做成一个相对独立的整体，不能用PC机实现。
2
LED显示棒（B题）
一、任务
设计制作一个依靠摇动能显示字符、图形的LED显示棒。
二、要求
1.基本要求
（1）设计一个基于LED的显示棒，LED灯必须线状排列，至少使用16只。
（2）摇动时形成的亮灯扇形区域能够让人分辨出“A”字符。
（3）摇动时形成的亮灯扇形区域能够让人分辨出“电”字。
（4）摇动时形成的亮灯扇形区域能够让人分辨出国际奥委会五环图形。
（5）用按键实现显示切换，用电池供电。
2.发挥部分
（1）摇动时形成的亮灯扇形区域能够让人分辨出英文单词“Welcome”。
（2）摇动时形成的亮灯扇形区域能够让人分辨出汉字词组“美亚”。
（3）摇动时形成的亮灯扇形区域能够让人分辨出北京奥运会会徽图形。
（4）其它特色与创新。
三、评分标准
3
四、说明
不得用LED棒专用芯片实现。
4。
