基本绘图命令
快速入门 CAD中的基本绘图命令
快速入门：CAD中的基本绘图命令CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程、建筑和制图领域的软件。
它可以帮助用户方便地创建和修改图纸。
在使用CAD进行绘图时，了解一些基本的绘图命令是非常重要的。
本文将为您介绍CAD中的一些基本绘图命令，并帮助您快速入门。
1. 线段命令：通过绘制一系列连接的线段来创建形状。
在CAD中，可以通过点击"直线"按钮或输入"L"来选择线段命令。
然后，您可以依次指定每个线段的起点和终点来创建线段。
2. 圆命令：用于绘制圆形。
通过点击"圆"按钮或输入"C"来选择圆命令。
然后，您需要指定圆心和半径来确定圆的大小和位置。
3. 弧命令：用于绘制弧线。
通过点击"弧线"按钮或输入"A"来选择弧命令。
然后，您需要指定起点、终点和弧度来定义弧线的形状。
4. 矩形命令：用于绘制矩形。
通过点击"矩形"按钮或输入"REC"来选择矩形命令。
然后，您可以指定矩形的两个对角点来创建矩形。
5. 多边形命令：用于绘制多边形。
通过点击"多边形"按钮或输入"POL"来选择多边形命令。
然后，您可以指定多边形的中心点、边数和半径来创建多边形。
6. 缩放命令：用于缩放已绘制的对象。
通过点击"缩放"按钮或输入"Z"来选择缩放命令。
然后，您可以选择要缩放的对象，然后指定缩放的比例。
7. 偏移命令：用于创建与已有对象平行的新对象。
通过点击"偏移"按钮或输入"O"来选择偏移命令。
然后，您需要指定要偏移的对象，然后指定偏移的距离和方向。
8. 修剪命令：用于删除对象之间的交叉部分。
通过点击"修剪"按钮或输入"TR"来选择修剪命令。
CAD常用命令汇总及详解
CAD常用命令汇总及详解1. Line（直线）：这是最基本的绘图命令之一，用于绘制直线。
按下Line命令后，需要指定起点和终点来定义直线的位置和长度。
2. Circle（圆）：用于绘制圆形，通过指定圆心和半径来定义圆的大小和位置。
3. Arc（弧）：用于绘制弧形，通过指定起点、终点和半径来定义弧的形状和大小。
4. Rectangle（矩形）：用于绘制矩形，通过指定对角线的两个角点来定义矩形的位置和大小。
5. Polyline（多段线）：用于绘制由多个线段组成的连续图形。
可以通过指定不同的顶点来定义多段线的形状。
6. Fillet（倒角）：用于给两条直线或两条弧线的交点添加一个圆角。
可以指定倒角的半径来定义圆角的大小。
7. Trim（修剪）：用于修剪两个交叉的实体，将一个实体的一部分去除，使得两个实体之间产生一个平滑的过渡。
8. Extend（延伸）：用于延长两条交叉的实体，将一个实体延长到与另一个实体相交或延长线的位置停止。
9. Mirror（镜像）：用于将一个实体沿着一条轴线进行镜像对称。
可以指定镜像轴线的位置和方向。
10. Offset（偏移）：用于在选定的对象周围创建一个与原始对象相似但平行于原始对象的新对象。
可以指定偏移距离和方向。
11. Hatch（填充）：用于在封闭的区域内填充图案或颜色，以提供更直观的视觉效果。
12. Dimension（标注）：用于在绘图中添加尺寸标注，以显示实体的大小和位置。
13. Text（文本）：用于添加文本注释，可以输入任意文本，并通过选择字体和样式来设置文本的外观。
14. Block（块）：用于将一组对象组合为一个整体，以便在绘图中多次重复使用。
15. Layer（图层）：用于管理绘图中的不同图层，可以调整图层的显示顺序、颜色和线型等属性。
16. Viewport（视口）：用于在绘图中创建一个可缩放的窗口，以显示不同的绘图比例和视图方向。
17. Plot（打印）：用于打印或输出绘图，可以选择不同的打印设置和图纸布局。

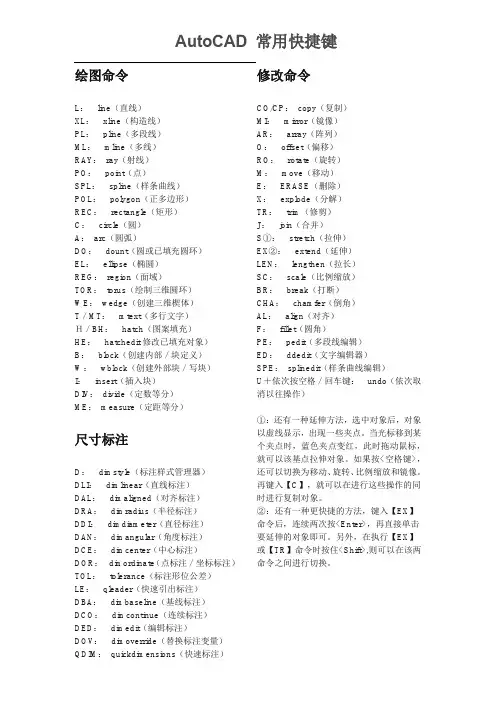

常用绘图命令
绘图命令L：line（直线）XL：xline（构造线）PL：pline（多段线）ML：mline（多线）RAY：ray（射线）PO：point（点）SPL：spline（样条曲线）POL：polygon（正多边形）REC：rectangle（矩形）C：circle（圆）A：arc（圆弧）DO：dount（圆或已填充圆环）EL：ellipse（椭圆）REG：region（面域）TOR：torus（绘制三维圆环）WE：wedge（创建三维楔体）T／MT：mtext（多行文字）Ｈ／BH：hatch（图案填充）HE：hatchedit修改已填充对象）B：block（创建内部／块定义）W：wblock（创建外部块／写块）I：insert（插入块）DIV：divide（定数等分）ME：measure（定距等分）尺寸标注D：dimstyle（标注样式管理器）DLI：dimlinear（直线标注）DAL：dimaligned（对齐标注）DRA：dimradius（半径标注）DDI：dimdiameter（直径标注）DAN：dimangular（角度标注）DCE：dimcenter（中心标注）DOR：dimordinate（点标注／坐标标注）TOL：tolerance（标注形位公差）LE：qleader（快速引出标注）DBA：dimbaseline（基线标注）DCO：dimcontinue（连续标注）DED：dimedit（编辑标注）DOV：dimoverride（替换标注变量）QDIM：quickdimensions（快速标注）修改命令CO/CP：copy（复制）MI：mirror（镜像）AR：array（阵列）O：offset（偏移）RO：rotate（旋转）M：move（移动）E：ERASE（删除）X：explode（分解）TR：trim（修剪）J：join（合并）S①：stretch（拉伸）EX②：extend（延伸）LEN：lengthen（拉长）SC：scale（比例缩放）BR：break（打断）CHA：chamfer（倒角）AL：align（对齐）F：fillet（圆角）PE：pedit（多段线编辑）ED：ddedit（文字编辑器）SPE：splinedit（样条曲线编辑）U＋依次按空格／回车键：undo（依次取消以往操作）①：还有一种延伸方法，选中对象后，对象以虚线显示，出现一些夹点。

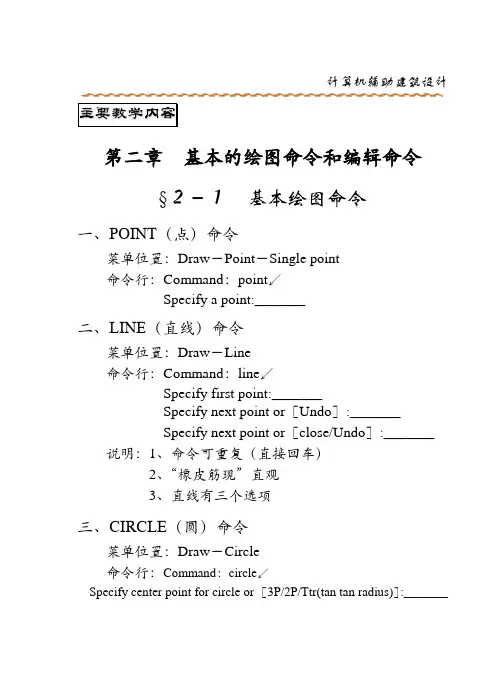

cad基本的绘图命令和编辑命令
计算机辅助建筑设计第二章基本的绘图命令和编辑命令§２－１基本绘图命令一、POINT（点）命令菜单位置：Draw－Point－Single point命令行：Command：point↙Specify a point:_______二、LINE（直线）命令菜单位置：Draw－Line命令行：Command：line↙Specify first point:_______Specify next point or［Undo］:_______Specify next point or［close/Undo］:_______ 说明：1、命令可重复（直接回车）2、“橡皮筋现”直观3、直线有三个选项三、CIRCLE（圆）命令菜单位置：Draw－Circle命令行：Command：circle↙Specify center point for circle or ［3P/2P/Ttr(tan tan radius)］:_______计算机辅助建筑设计说明：1、Center,Radius/Diameter―――圆心，半径/直径方式2、3P―――三点方式3、2P―――两点方式4、Ttr―――切点、切点、半径方式（靶框的位置）5、Ttt―――切点、切点、切点方式四、RECTANGLE（矩形）命令菜单位置：Draw－Rectangle命令行：Command：rectangle↙Specify first corner point or［Chamfer/Elevation/Fillet/Thickness/wi dth］:_______Specify other corner point: _______说明：1、用户指定矩形两对角点即可绘制矩形2、Chamfer选项：如果两个倒角距离不等，则从第一个角点算起，把第一个倒角距离赋予第一根铅垂边线的起端，接着按顺时针方向，第二个倒角距离赋予该线的另一端……五、ARC（圆弧）命令菜单位置：Draw－Arc命令行：Command：arc↙Specify start point of arc or［Center］:_______ 说明：提供11种画圆弧的方式计算机辅助建筑设计六、DONUT（圆环）命令菜单位置：Draw－Donut命令行：Command：donut↙Specify inside dimater of donut:_______Specify outside dimater of donut:_______Specify center of donut or<exit>:_______ 说明：Fill的两种状态ON or OFF七、ELLIPSE（椭圆）命令菜单位置：Draw－ellipse命令行：Command：ellipse↙Specify axis endpoint of ellipse or ［Arc/Center］:____八、POLyGON（正多边形）命令菜单位置：Draw－polygon命令行：Command：polygon↙Enter number of sides：____Specify center of polygon or［Edge］:____ 说明：1、中心－内接/外切方式2、边长方式九、SOLID（区域填充）命令菜单位置：Draw－solid命令行：Command：solid↙Specify first point:_______计算机辅助建筑设计Specify second point:_______Specify third point:_______Specify fourth point or <exit>:____图标：说明：1、可填充多边形2、输入点的顺序3、填充模式十、TRACE（宽线）命令菜单位置：Draw－trace命令行：Command：trace↙Specify trace width：____Specify first point:_______Specify second point:_______说明：1、事先指定线宽2、填充模式十一、PLINE（多义线）命令功能：绘制一系列带有宽度信息的直线段或圆弧段菜单位置：Draw－polyline命令行：Command：pline↙Specify start point:_______Current line-width is 0.0000Specify next point or［arc/close/halfwidth/length/undo/width ］:_______说明：1、绘制直线、圆弧；改变宽度计算机辅助建筑设计2、pline线是一个整体，可用pedit对其进行编辑3、可以绘制一定宽度的直线、圆弧，也可绘制变宽度的直线、圆弧4、可以绘制封闭和打开的多义线5、可以绘制实心圆环和圆十二、XLINE（构造线）和RAY（射线）命令功能：辅助线1、XLINE菜单位置：Draw－Construction line命令行：Command：xline↙Specify a point or ［hor/ver/ang/bisect/offset］:_______2、RAY菜单位置：Draw－Ray命令行：Command：ray↙Specify start point：_______Specify through point：_______十三、SPLINE（样条曲线）命令1、MLINE命令功能：绘制通过或逼近一系列给定点的曲线——样条曲线，曲线的类型为非均匀有理B样条（NURBS）；还可通过此命令把样条拟合多义线转换为样条。

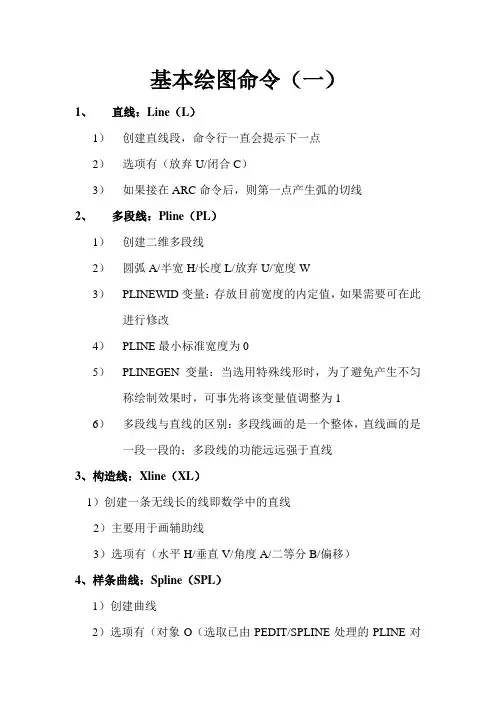

4、基本绘图命令(一)
基本绘图命令（一）1、直线：Line（L）1）创建直线段，命令行一直会提示下一点2）选项有（放弃U/闭合C）3）如果接在ARC命令后，则第一点产生弧的切线2、多段线：Pline（PL）1）创建二维多段线2）圆弧A/半宽H/长度L/放弃U/宽度W3）PLINEWID变量：存放目前宽度的内定值，如果需要可在此进行修改4）PLINE最小标准宽度为05）PLINEGEN变量：当选用特殊线形时，为了避免产生不匀称绘制效果时，可事先将该变量值调整为16）多段线与直线的区别：多段线画的是一个整体，直线画的是一段一段的；多段线的功能远远强于直线3、构造线：Xline（XL）1）创建一条无线长的线即数学中的直线2）主要用于画辅助线3）选项有（水平H/垂直V/角度A/二等分B/偏移）4、样条曲线：Spline（SPL）1）创建曲线2）选项有（对象O（选取已由PEDIT/SPLINE处理的PLINE对象）/闭合C/拟合公差F）5、多线：Mline（ML）1）创建多条平行线2）选项（对正J/比例S/样式ST）3）多线样式设置：格式—多线样式—新建—输入名字—继续—设置——确定4）多线修改：修改—对象—多线—选一种—操作6、射线：Ray1）创建单向无限长即数学中的射线2）主要用于画辅助线7、圆环：Donut8、修订云线：Revcloud1）创建云形造型的多段线2）选项有(弧长A/对象O（封闭图形转换）/样式S)3）最大弧长不能超最小弧长的3倍9、徒手绘：sketch（徒手画线段）选项：1）画笔P：下笔描绘或行提笔（第一个按键控制）2）退出X：离开画线并记录已经完成的线段数3）结束Q：取消并结束画线或按CTRL+C4）纪录R：记录已完成的线段数（或由第三键控制）5）删除E：删除线段6）连接C：连接上一个点并下笔。
绘图命令
1、绘图命令： PO, *POINT（点）2、 L, *LINE（直线）3、 XL, *XLINE（射线）4、 PL, *PLINE（多段线）5、 ML, *MLINE（多线）6、 SPL, *SPLINE（样条曲线）7、POL, *POL YGON（正多边形）8、REC, *RECTANGLE（矩形）9、 C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）10、REG, *REGION（面域）11、 MT, *MTEXT（多行文本）12、 T, *MTEXT（多行文本）13、 B, *BLOCK（块定义）14、 I, *INSERT（插入块）15、W, *WBLOCK（定义块文件）16、DIV, *DIVIDE（等分）17、 H, *BHATCH（填充）18、尺寸标注： DLI, *DIMLINEAR（直线标注）19、 DAL, *DIMALIGNED（对齐标注）20、DRA, *DIMRADIUS（半径标注）21、 DDI, *DIMDIAMETER（直径标注）22、 DAN, *DIMANGULAR（角度标注）23、DCE, *DIMCENTER（中心标注）24、 DOR, *DIMORDINATE（点标注）25、 TOL, *TOLERANCE（标注形位公差26、 LE, *QLEADER（快速引出标注）27、 DBA, *DIMBASELINE（基线标注）28、 DCO, *DIMCONTINUE（连续标注）29、 D, *DIMSTYLE（标注样式）30、DED, *DIMEDIT（编辑标注）31、 DOV, *DIMOVERRIDE(替换标注系统变量)对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域） AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式） PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）、修改命令： CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放： P, *PAN（平移）5、Z＋空格＋空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z＋E, *显示全图二）常用CTRL快捷键 【CTRL】＋1 *PROPERTIES(修改特性)三）【CTRL】＋2 *ADCENTER（设计中心）四） 【CTRL】＋O *OPEN（打开文件）五） 【CTRL】＋N、M *NEW（新建文件）六） 【CTRL】＋P *PRINT（打印文件）七）【CTRL】＋S *S***E（保存文件）八） 【CTRL】＋Z *UNDO（放弃）九） 【CTRL】＋X *CUTCLIP（剪切）十） 【CTRL】＋C *COPYCLIP（复制）十一） 【CTRL】＋V *PASTECLIP（粘贴）十二） 【CTRL】＋B *SNAP（栅格捕捉）十三） 【CTRL】＋F *OSNAP（对象捕捉）十四） 【CTRL】＋G *GRID（栅格）十五） 【CTRL】＋L *ORTHO（正交）十六） 【CTRL】＋W *（对象追踪）十七） 【CTRL】＋U *（极轴）（三）常用功能键 【F1】*HELP（帮助）（四） 【F2】*（文本窗口）（五） 【F3】*OSNAP（对象捕捉）（六） 【F7】*GRIP（栅格）（七） 【F8】*ORTHO（正交)（八）ADCENTER：管理内容ADC（九） ALIGN：在二维和三维空间中将某对象与其他对象对齐（十）AL APPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序（十一）AP ARC：创建圆弧（十二）A AREA：计算对象或指定区域的面积和周长（十三）AA ARRAY：创建按指定方式排列的多重对象副本（十四）AR ATTDEF：创建属性定义（十五）ATT ATTEDIT：改变属性信息（十六）ATE A TTEXT：提取属性数据（十七）DDATTEXT BHATCH：使用图案填充封闭区域或选定对象（十八）H、BH BLOCK：根据选定对象创建块定义（十九）B BOUNDARY：从封闭区域创建面域或多段线（二十）BO BREAK：部分删除对象或把对象分解为两部分（二十一）BR CHAMFER：给对象的边加倒角（二十二）CHA CHANGE：修改现有对象的特性（二十三）-CH CIRCLE：创建圆形（二十四）C COLOR：定义新对象的颜色（二十五）COL COPY：复制对象（二十六）CO、CP DBCONNECT：为外部数据库表提供（二十七）AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBC DDEDIT：编辑文字和属性定义（二十八）ED DDVPOINT：设置三维观察方向（二十九）VP DIMALIGNED：创建对齐线性标注（三十）DAL DIMANGULAR：创建角度标注（三十一）DAN DIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注（三十二）DBA DIMCENTER：创建圆和圆弧的圆心标记或中心线（三十三）DCE DIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注（三十四）DCO DIMDIAMETER：创建圆和圆弧的直径标注（三十五）DDI DIMEDIT：编辑标注（三十六）DED DIMLINEAR：创建线性尺寸标注（三十七）DLI DIMORDINA TE：创建坐标点标注（三十八）DOR DIMOVERRIDE：替代标注系统变量（三十九）DOV DIMRADIUS：创建圆和圆弧的半径标注（四十）DRA DIMSTYLE：创建或修改标注样式（四十一）D DIMTEDIT：移动和旋转标注文字（四十二）DIMTED DIST：测量两点之间的距离和角度（四十三）DI DIVIDE：将点对象或块沿对象的长度或周长等间隔排列（四十四）DIV DONUT：绘制填充的圆和环（四十五）DO DRAWORDER：修改图像和其他对象的显示顺序（四十六）DR DSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置（四十七）DS、RM、SE DSVIEWER：打开“鸟瞰视图”窗口（四十八）A V DVIEW：定义平行投影或透视视图（四十九）DV ELLIPSE：创建椭圆或椭圆弧（五十）EL ERASE：从图形中删除对象（五十一）E EXPLODE：将组合对象分解为对象组件（五十二）X EXPORT：以其他文件格式保存对象（五十三）EXP EXTEND：延伸对象到另一对象（五十四）EX EXTRUDE：通过拉伸现有二维对象来创建三维原型（五十五）EXT FILLET：给对象的边加圆角（五十六）F FILTER：创建可重复使用的过滤器以便根据特性选择对象（五十七）FI GROUP：创建对象的命名选择集（五十八）G HA TCH：用图案填充一块指定边界的区域（五十九）-H HA TCHEDIT：修改现有的图案填充对象（六十）HE HIDE：重生成三维模型时不显示隐藏线（六十一）HI IMAGE：管理图像（六十二）IM IMAGEADJUST：控制选定图像的亮度、对比度和褪色度（六十三）IAD IMAGEATTACH：向当前图形中附着新的图像对象（六十四）IAT IMAGECLIP：为图像对象创建新剪裁边界（六十五）ICL IMPORT：向AutoCAD 输入文件（六十六）IMP INSERT：将命名块或图形插入到当前图形中（六十七）I INTERFERE：用两个或多个三维实体的公用部分创建三维复合实体（六十八）INF INTERSECT：用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分（六十九）IN INSERTOBJ：插入链接或嵌入对象（七十）IO LAYER：管理图层和图层特性（七十一）LA -LAYOUT：创建新布局，重命名、复制、保存或删除现有布局（七十二）LO LEADER：创建一条引线将注释与一个几何特征相连（七十三）LEAD LENGTHEN：拉长对象（七十四）LEN LINE：创建直线段（七十五）L LINETYPE：创建、加载和设置线型（七十六）LT LIST：显示选定对象的数据库信息（七十七）LI、LS LTSCALE：设置线型比例因子（七十八）LTS LWEIGHT：LW MA TCHPROP：设置当前线宽、线宽显示选项和线宽单位（七十九）MA MEASURE：将点对象或块按指定的间距放置（八十）ME MIRROR：创建对象的镜像副本（八十一）MI MLINE：创建多重平行线（八十二）ML MOVE：在指定方向上按指定距离移动对象（八十三）M MSPACE：从图纸空间切到模型空间视口（八十四）MS MTEXT：创建多行文字（八十五）T、MT MVIEW：创建浮动视口和打开现有的浮动视口（八十六）MV OFFSET：创建同心圆、平行线和平行曲线（八十七）O OPTIONS：自定义AutoCAD 设置GR、OP、PR OSNAP：设置对象捕捉模式（八十八）OS PAN：移动当前视口中显示的图形（八十九）P PASTESPEC：插入剪贴板数据并控制数据格式（九十）PA PEDIT：编辑多段线和三维多边形网格（九十一）PE PLINE：创建二维多段线（九十二）PL PRINT ：将图形打印到打印设备或文件（九十三）PLOT POINT：创建点对象（九十四）PO POL YGON：创建闭合的等边多段线（九十五）POL PREVIEW：显示打印图形的效果（九十六）PRE PROPERTIES：控制现有对象的特性（九十七）CH、MO PROPERTIESCLOSE：关闭“特性”窗口（九十八）PRCLOSE PSPACE：从模型空间视口切换到图纸空间（九十九）PS PURGE：删除图形数据库中没有使用的命名对象，例如块或图层（一○○）PU QLEADER：快速创建引线和引线注释（一○一）LE QUIT：退出（一○二）AutoCAD EXIT RECTANG：绘制矩形多段线（一○三）REC REDRAW：刷新显示当前视口（一○四）R REDRAW ALL：刷新显示所有视口（一○五）RA REGEN：重生成图形并刷新显示当前视口（一○六）RE REGENALL：重新生成图形并刷新所有视口（一○七）REA REGION：从现有对象的选择集中创建面域对象（一○八）REG RENAME：修改对象名（一○九）REN RENDER：创建三维线框或实体模型的具有真实感的渲染图像（一一○）RR REVOLVE：绕轴旋转二维对象以创建实体（一一一）REV RPREF：设置渲染系统配置（一一二）RPR ROTA TE：绕基点移动对象（一一三）RO SCALE：在X、Y 和Z 方向等比例放大或缩小对象（一一四）SC SCRIPT：用脚本文件执行一系列命令（一一五）SCR SECTION：用剖切平面和实体截交创建面域（一一六）SEC SETV AR：列出系统变量并修改变量值（一一七）SET SLICE：用平面剖切一组实体（一一八）SL SNAP：规定光标按指定的间距移动（一一九）SN SOLID：创建二维填充多边形（一二○）SO SPELL：检查图形中文字的拼写（一二一）SP SPLINE：创建二次或三次(NURBS) 样条曲线（一二二）SPL SPLINEDIT：编辑样条曲线对象（一二三）SPE STRETCH：移动或拉伸对象（一二四）S STYLE：创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT：用差集创建组合面域或实体（一二五）SU TABLET：校准、配置、打开和关闭已安装的数字化仪（一二六）TA THICKNESS：设置当前三维实体的厚度（一二七）TH TILEMODE：使“模型”选项卡或最后一个布局选项卡当前化（一二八）TI、TM TOLERANCE：创建形位公差标注（一二九）TOL TOOLBAR：显示、隐藏和自定义工具栏（一三○）TO TORUS：创建圆环形实体（一三一）TOR TRIM：用其他对象定义的剪切边修剪对象（一三二）TR UNION：通过并运算创建组合面域或实体（一三三）UNI UNITS：设置坐标和角度的显示格式和精度（一三四）UN VIEW：保存和恢复已命名的视图（一三五）V VPOINT：设置图形的三维直观图的查看方向（一三六）-VP WBLOCK：将块对象写入新图形文件（一三七）W WEDGE：创建三维实体使其倾斜面尖端沿X 轴正向（一三八）WE XA TTACH：将外部参照附着到当前图形中（一三九）XA XBIND：将外部参照依赖符号绑定到图形中（一四○）XB XCLIP：定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面（一四一）XC XLINE：创建无限长的直线（即参照线）（一四二）XL XREF：控制图形中的外部参照（一四三）XR ZOOM：放大或缩小当前视口对象的外观尺寸（一四四） 3DARRAY：创建三维阵列（一四五）3A 3DFACE：创建三维面（一四六）3F 3DORBIT：控制在三维空间中交互式查看对象（一四七）3DO 3DPOL Y：在三维空间中使用“连续”线型创建由直线段组成的多段线3P。
二维基本绘图命令
10. 样条曲线绘制命令（难点）
➢命令功能：绘制一条平滑相连旳样条曲线。 ➢命令调用方式：
➢菜单方式： 【绘图】→【样条曲线】 ➢图标方式： ➢键盘输入方式：SPLINE
指定第一种点或[对象（O）]：
选项阐明： （1）指定第一种点
输入第一点后，出现一橡皮筋线，并提醒：指定下一点： 指定下一点或[闭合（C）/拟合公差（F）]〈起点切向〉：
9. 多段线绘制命令（难点）
➢命令功能：绘制任意宽度旳直线、任意宽 度任意形状旳曲线或者直线与曲线旳任意 结合。
➢命令调用方式：
➢菜单方式： 【绘图】→【多段线】 ➢图标方式： ➢键盘输入方式： PLINE或PL
指定下一点或[圆弧（A）/闭合（C）/半宽 （H）/长度（L）/放弃（U）/宽度（W）]：
12.多线绘制命令 （难点）
➢命令功能：绘制多行平行线，最多可达16条。 ➢命令调用方式：
➢菜单方式： 【绘图】→【多线】 ➢图标方式： ➢键盘输入方式： MLINE
指定起点或[对正（J）/百分比（S）/样式 （ST）]：
选项阐明： （1）指定起点 指定多线起点后，AutoCAD继续提醒： 指定下一点或[放弃（U）]： 指定下一点后，AutoCAD继续提醒： 指定下一点或[闭合（C）/放弃（U）]： 系统将反复这一提醒，直至按回车键或者右键确认， 退出命令。
4）定数等分点绘制命令
➢命令功能：按指定旳等分数将对象等分，并在 该对象上绘制等分点，或在等分点处插入块。 它合用旳对象能够是直线、圆、圆弧、多段线 和样条曲线等。
➢命令调用方式：
➢菜单方式： 【绘图】→【点】→【定数等分】 ➢键盘输入方式： DIVIDE
5）定距等分点绘制命令
➢命令功能：按指定旳长度测量某一对象，并用 点在该对象上旳分点处作标识，或在分点处插 入块。
绘图命令
CAD绘图命令：
1.构造线XL
可以绘制水平，垂直，任意角度的轴线。
轴线无线长
H + 空格，水平轴线
V + 空格垂直轴线
A + 空格+ 角度
2. 多段线PL
C + 空格，闭合多段线
多段线类似于直线，但是他们有区别。
1.多段线是一个整体，直线是单独的一根线一根线的组合。
2.多段线有更多的命令。
⑴.圆弧A(画跑道)
⑵.圆弧变回直线L
⑶.宽度W （可以画箭头：PL , W 起点宽度5 ，端点宽度0）
⑷.夹点操作，多段线的各个点，可以编辑。
3. 矩形REC
⑴.画固定尺寸的矩形，要用座标系统。
如，长100，宽50
REC→空格→点击第一点→@100，50 (@长，宽)(@叫相对座标)
（2）.倒角平角 C
REC → C→输入倒角距离如 10 10 （倒角距离指矩形端点到到倒角点的距离）（3）.倒圆角 F
REC → F→输入倒角距离如 20（倒圆角只有一个倒角距离，指倒的这个角这段圆
弧向矩形内画一个20的半径的圆）（4）.厚度 T
REC → T→厚度（三维视图里才能看到）
4. 多边形 POL
POL →输入边数→内接/外切→输入半径
5. 圆C
(1).2P可以画指定两点间的圆
C→2P→指定两点，
(2).3P画三点间的圆
(3).T 相切，相切，半径
画指定夹角里的圆
C → T →指定夹角→输入半径
（4）.与三个点，相切
绘图命令→圆→相切、相切、相切
三点相切不能点空格
6. 圆弧 ARC
(1).。
CAD中的常用绘图命令介绍
CAD中的常用绘图命令介绍在使用CAD软件进行绘图设计时，熟练掌握一些常用的绘图命令是非常重要的。
这些绘图命令可以帮助我们高效快捷地完成各种绘图任务。
本文就介绍一些CAD中常用的绘图命令。
1. 直线命令（Line）直线命令是CAD中最基本的绘图命令之一，用于绘制直线段。
在CAD界面中，可以通过点击绘图工具栏上的“直线”按钮或输入“Line”命令来调用直线命令。
使用直线命令时，只需要指定起点和终点即可完成直线段的绘制。
2. 圆命令（Circle）圆命令用于绘制圆形。
在CAD界面中，可以通过点击绘图工具栏上的“圆”按钮或输入“Circle”命令来调用圆命令。
使用圆命令时，需要指定圆心和半径来确定圆的位置和大小。
3. 弧命令（Arc）弧命令用于绘制曲线段。
在CAD界面中，可以通过点击绘图工具栏上的“弧”按钮或输入“Arc”命令来调用弧命令。
使用弧命令时，需要指定起点、终点和弧度来确定弧的位置和形状。
4. 多段线命令（Polyline）多段线命令用于绘制由多个线段组成的曲线。
在CAD界面中，可以通过点击绘图工具栏上的“多段线”按钮或输入“Polyline”命令来调用多段线命令。
使用多段线命令时，需要依次指定每个线段的端点，然后按Enter键结束。
5. 偏移命令（Offset）偏移命令用于在图形上创建平行的曲线或线段。
在CAD界面中，可以通过点击绘图工具栏上的“偏移”按钮或输入“Offset”命令来调用偏移命令。
使用偏移命令时，需要指定要偏移的对象和偏移的距离，然后选择偏移的方向。
6. 截断命令（Trim）截断命令用于修剪图形中的线段或弧段。
在CAD界面中，可以通过点击编辑工具栏上的“截断”按钮或输入“Trim”命令来调用截断命令。
使用截断命令时，需要选择要截断的对象和修剪的边界。
7. 伸展命令（Extend）伸展命令用于延长图形中的线段或弧段。
在CAD界面中，可以通过点击编辑工具栏上的“伸展”按钮或输入“Extend”命令来调用伸展命令。
基本绘图命令
一.直线
1.执行“直线”命令方法 （1）工具栏：【绘图】工具栏→【直线】按钮 。 （2）菜单：选择【绘图】→【直线】命令。 （3）命令行：在命令行中输入Line后按回车键。
2.操作步骤 命令：line （回车） 指定第一点： 指定下一点或[放弃（U）]：
实例演示： 利用直线命令绘制如图3-1所示的三角。
（1）载客列车重大事故：列车发生冲突、脱轨、火 灾或爆炸、造成下列后果之一时：
①人员死亡3人活着死昂、重伤25人及其以上者； ②双线中断（某一站或某一区间及以上上下行行车
中断）时间在150min及其以上； ③根据列车、车辆破损的规定，电动客车中破一辆
（直接经济损失为现值的40%以上）。 （2）载客列车大事故：发生冲突；脱轨、火灾或爆
调； 6、需要政府机关ຫໍສະໝຸດ 置或响应。• 不同的城市轨道交通系统可根据各自的运营实践 制定不同的事故等级标准。事故等级划分示例如 下所示：
1、运营行车事故
• 轨道交通运营行车事故按照人员伤亡、财产损失 及正常运行造成影响的程度，氛围重大事故、大 事故、险性事故、一般事故。不同的城市轨道交 通系统可根据各自的运营实践制定不同的事故等 级标准。事故等级火焚示例如下所示：
图6-1运营状态示意图
二、城市轨道交通事故和故障
• 影响城市轨道交通系统运营安全和可靠性的因素统称为事 件。根据其发生的原因、特点以及造成的后果和影响，可 分为事故、故障两类。
• 故障是因设备质量原因或操作不当导致设备无法正常使用， 须人工干预或维修的事件，根据表现和影响程度可分为轻 微故障、一般故障和严重故障。轻微故障可以迅速排除， 一般不会影响运营可靠性；一般故障将造成短时间的列车 运行秩序混乱，部分列车运行延误；严重故障则会导致较 长时间的运营中断，严重影响系统运营可靠性。按照设备 类型和原因，故障又可分为列车车辆故障、线路故障、供 电系统故障、同好系统故障、环控设备故障、车站客运设 施故障灯。
CAD常用命令大全
CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。
2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3）半宽：指定宽多段线线段的中心到其一边的宽度。
4）取消：U。
删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。
如果前一线段为圆弧，AutoCAD 将绘制一条直线段与弧线段相切。
6）宽度：指定下一条直线段的宽度。
5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。
7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。
圆(circle)C：默认下有三种画法。
8、样条曲线(spline)SPL11、创建块 (block)B：1）必须给新建的块起名字。
2）必须指点拾取点（移动时鼠标的所持点）。
12、点(point)PO：“点样式”的命令：ddptype13、图案填充(bhatch)H14、面域(region)REG：面域是以封闭边界（选择对象必须是封闭环）创建的二维封闭区域。
它们必须共面，即在同一平面上。
二维物体布尔运算（并集、交集、差集）之前必须进行面域。
15、A—多行文字(mtext)MT\DT：“文字样式”的命令：style16、射线RAY17、圆环DO1）内径。
2）外径。
（内外径之间是实体）二、修改工具栏中的修改命令（英文名）及命令快捷键：1、删除（erase）E：输入E后回车或者空格键即可删除所选。
2、复制（copy）CO：输入CO后回车或者空格键。
3、镜像（mirror）MI：镜像发生时，对象会按照轴对称规则进行，结果为被反转或倒置的图像。
（指给物体照镜子一样复制过来）4、偏移（offset）O：创建同心圆、平行线和等距曲线。
CAD常用命令表大全
CAD常用命令表大全在当今的设计领域，CAD（计算机辅助设计）软件已经成为不可或缺的工具。
无论是建筑设计、机械设计还是电子电路设计，熟练掌握CAD 的常用命令能够大大提高工作效率和设计质量。
下面为大家整理了一份较为全面的 CAD 常用命令表。
一、绘图命令1、｀LINE`（直线）：用于绘制直线段。
输入命令后，指定起点和终点即可绘制一条直线。
2、｀CIRCLE`（圆）：绘制圆形。
可以通过指定圆心和半径、直径，或者选择其他绘制方式如三点画圆等。
3、｀ARC`（圆弧）：创建圆弧。
可通过指定起点、终点、圆心等方式来绘制。
4、｀RECTANG`（矩形）：快速绘制矩形，可指定矩形的两个对角点。
5、｀POLYGON`（正多边形）：绘制正多边形，需要指定边数和中心点。
二、修改命令1、｀ERASE`（删除）：选择要删除的对象并执行该命令。
2、｀COPY`（复制）：复制选定的对象，可以指定基点和位移。
3、｀MIRROR`（镜像）：以指定的镜像线为对称轴，创建对象的镜像副本。
4、｀OFFSET`（偏移）：创建与选定对象平行的新对象，距离由指定的偏移量决定。
5、｀ROTATE`（旋转）：围绕指定的基点旋转对象。
三、编辑命令1、｀TRIM`（修剪）：以其他对象作为边界，修剪掉选定对象多余的部分。
2、｀EXTEND`（延伸）：将对象延伸到指定的边界。
3、｀FILLET`（圆角）：在两条直线或曲线之间创建圆角。
4、｀CHAMFER`（倒角）：为两条直线或多段线的相交处创建倒角。
四、标注命令1、｀DIMLINEAR`（线性标注）：用于标注水平或垂直的线性尺寸。
2、｀DIMALIGNED`（对齐标注）：标注与指定方向平行的尺寸。
3、｀DIMRADIUS`（半径标注）：标注圆或圆弧的半径。
4、｀DIMDIAMETER`（直径标注）：标注圆或圆弧的直径。
五、图层命令1、｀LAYER`（图层特性管理器）：管理图层的属性，如名称、颜色、线型、线宽等。
AutoCAD常用命令介绍
AutoCAD常用命令介绍AutoCAD 作为一款功能强大的计算机辅助设计软件，被广泛应用于建筑、机械、电子等众多领域。
熟练掌握其常用命令，能够极大地提高设计效率和质量。
下面就为大家介绍一些 AutoCAD 中常用的命令。
一、绘图命令1、直线（LINE）命令这是最基本的绘图命令之一。
通过指定起点和终点，可以绘制出一条直线段。
在实际操作中，可以连续绘制多条直线，只需依次指定下一个端点即可。
2、圆（CIRCLE）命令用于绘制圆形。
可以通过指定圆心和半径、圆心和直径、三点定义圆等方式来绘制。
3、矩形（RECTANG）命令能快速绘制出矩形。
可以指定矩形的两个对角点，或者通过指定长度、宽度和一个角点来绘制。
4、多边形（POLYGON）命令用于绘制正多边形。
需要输入多边形的边数以及中心点、内切圆半径或外接圆半径等参数。
5、圆弧（ARC）命令绘制圆弧的方式多样，可以通过指定起点、终点和圆弧上的一点，或者通过圆心、起点、终点等方式来创建圆弧。
二、修改命令1、移动（MOVE）命令选择要移动的对象，指定基点和位移点，即可将对象移动到新的位置。
2、复制（COPY）命令用于复制选定的对象。
可以指定复制的数量和位移距离。
3、旋转（ROTATE）命令将选定的对象绕指定的基点进行旋转。
需要指定旋转角度。
4、缩放（SCALE）命令可以按比例放大或缩小对象。
指定基点和缩放比例因子即可。
5、修剪（TRIM）命令用于修剪对象，使其与其他对象的边界相交。
6、延伸（EXTEND）命令将对象延伸到指定的边界。
7、镜像（MIRROR）命令创建选定对象的镜像副本。
指定镜像线即可完成操作。
三、标注命令1、线性标注（DIMLINEAR）命令用于测量两点之间的水平或垂直距离，并进行标注。
2、对齐标注（DIMALIGNED）命令测量两点之间的实际距离，并按照对象的实际长度进行标注。
3、半径标注（DIMRADIUS）命令标注圆或圆弧的半径。
4、直径标注（DIMDIAMETER）命令用于标注圆或圆弧的直径。
CAD基本绘图命令
圆：C弧：A椭圆：E L矩形：RE C圆环：DO多义线：PL 点：PO图样填充：H 样条曲线：SPL 双点射线：XL册除：E复制：CO或CP镜像：MI阵列：AR移动：M旋转：RO比例缩放：S C折断：BR剪切：TR延伸：EX倒角：CHA 圆角：F视窗缩放：Z视窗平移：P图块定义：B 标注高置：D插入：-I拉伸图形：S偏移：O 炸开：X定义字体：ST编辑标注文字：DIMTE DIT文字样式：DD或S TYLE/STYLE 单行文字：TEX T编辑文字：MTE XT（MT）查找：FIND拼定检查：SPELL（S P）单位：U NI TS图形界限：C INITS光标移动间距：S NAP（S N）端点：END交点：INT 圆心：CEN垂足：P ER最近点：NE A基点：FRO草图高置：DS ET TINGS/O SNA P 图层：LAYE R线型控制：CI NETY PE中心：MI D外观交点：A PPINT象限点：QUA插入点：INS切点：TAN延伸：EX T临时追踪点：T T编辑标注：ED样条曲线：SPL双点射线：XL三维旋转：ROTA TE3D三维镜像：MIRROR 3D三维阵列：3D ARRAY（3A）剖切：SLICE（SL）并集：UN ION（UNI）干涉：INT ERFE RE（IN F）交集：IN TERSEC T（I N）差集：SU BTRACT（SU）命名视图：V IEW/DDVIEW/VIEW 视点：VPOINT/D DV POINT 三维面：3DFAC E（3F）旋转曲面：RE VSRR F平移曲面：T ABSURF直纹曲面：RULES URF边界曲面：EDGESURF三维网格：3DME SH长方体：BO X球体：S PHE RE圆柱体：CY LINDE R圆锥体：CO NE楔体：WE DGE（WE）位伸：EXTRUD E（EXT）旋转：REVOLVE（REV）线型控制：CINETYP E多行文本：M T 水平标注：D LI 平齐标注：DAL 基差标注：DBA 边续标注：DCO 半径标注：DRA 直径标注：DDI 角度标注：DAN 线宽标注：CWIGH T颜色控制：CO LOR实时缩放：ZOOM（Z）快速缩放：V IEWRE S实时平移：PA N/-PAN（P）恢复：OOPS 放弃：UNDO重做：REDO点坐标：ID距离：D IST面积：AT EA图形空间切换：MSPAC E/PS PACE多视窗：VIEW PORTS/VPO RTS 取消：C TRL+Z重复：CTRL+Y 存档：W字体炸开：TXTEXP 单行文本：DT 坐标标注：DOR指引标注：LE中心标注：DCE形位公差：TO L拉伸实体：E XT旋转实体：REV求并运算：UNI求差运算：SU求交运算：IN剖切运算：SL实体剖面：S EC消隐：HI锁点：OS正交：F8 环境设置：OP AutoCA D快捷键快捷键执行命令命令说明3A 3DARRA Y 三维阵列3D O 3DORBIT三维动态观察器3F 3DFAC E 三维表面3P 3D POLY三维多义线AARC 圆弧A DC ADCE NT ER AutoCA D设计设计中心AA AREA 面积AL ALIGN对齐（适用于二维和三维）AP AP PLOAD加载、卸载应用程序ARARRA Y 阵列*AR *ARRAY命令式阵列ATT ATTDEF 块的属性*ATT*ATTDEF 命令式块的属性A TE ATTEDI T 编辑属性A TE *ATTED IT 命令式编辑属性ATT E *ATTEDIT命令式编辑属性B BLOCK 对话框式图块建立*B *BLOCK 命令式图块建立B HBHATCH对话框式绘制图案填充B O BOU NDARY对话框式封闭边界建立*BO *BO UN DARY 命令式封闭边界建立BR BREAK 打断C CIRCLE圆CHA P RO PERTIES对话框式对象特情修改*CH C HANGE命令式特性修改CHA CHAMFE R倒角COLC OLCR 对话框式颜色设定COLO UR COLCR对话框式颜色设定C O COPY复制D DIM STYLE 尺寸样式设定DALDIMALI GNE D 对齐式线性标注DAN DIM ANGULAR 角度标注DBA D IMBASELINE基线式标注DB C DBCON NEC T 提供到外部数据库表的接口DCEDIMC ENTER圆心标记DCODI MCONTINUE连续式标注D DA DIMDISA SSOCIATE标注不关联DD IDIMDIAM ETE R 直径标注DE D DIM EDIT尺寸修改DI D IST测量两点间距离DIV DIVI DE 等分布点DLI DIMLIN EAR 线性标注DO DONUT双圆DORDIM ORDIMA TE 坐标式标注DOVDIMO VERRID E 更新标注变量DR DRAWORDE R 显示顺序D RA DIMRADI US 半径标注D RE DIMRE AS SOCIATE标注关联DS DSE TTING S 捕捉设定D ST DIM STY LE 尺寸样式设定DT DTEX T 写入文字D V DVIEW 定义平行投影或透视投影视图E ERA SE删除对象EDDDEDIT单行文字修改EL EL LIPS E 椭圆EXEXTEND延伸EXIT QU IT 退出EX P EXPORT 输出文件EXTE XTRUDE 将二维对象拉伸为三、维维实体FFILL ET 倒圆角FI FIL TER 过滤器G GROUP对话框式选择集设定*G *GROU P 命令式选择集设定GR DDGRI PS 夹点控制设定H BHAT CH对话框式绘制图案填充*HHATCH命令式绘制图案填充H E HATCH ED IT 编辑图案填充HI HIDE消隐I INS ERT 对话框式插入图块*I *IN SERT 命令式插入图块IA D IM AGEAD JUST图像调整IATIMA GEATTAC H并入图像ICL IMAGECLI P 截取图像IM IMAGE 对话框式附着图像*IM *IMAGE命令式贴附图像IMP IMPO RT 输入文件IN INT ERS ECT 将相交实体或面域部分创建INF IMTER FERE 由共同部分创建三维实体IO INSERTO BJ插入对象L L INE 画线LA LAYE R 对话框式图层控制*LA *L AYER 命令式图层控制LEQ LEADER 引导线标注LRN L ENGTHEN 长度LI LIS T查询对象文件LI NEWEIG HT L WEIGH T 线宽LO*LAYOU T 配置设定LSL IST 查询对象文件LT LIN ETYPE 对话框式线型加载*LT*LINETYP E命令式线型加载L TYPE L INET YPE 对话框式线型加载*LTYPE *L INETYPE命令式线型加载L TS LTSCAL E 设置线型比例因子LW LWEIG HT 线宽设定M MOVE 搬移对象MA M ATCH PROP对象特性复制M E MEAS URE量测等距布点MI MIRROR镜像对象ML MLINE 绘制多线MO PROP ERTIES 对象特性修改MS MS PACE 从图纸空间转换支模型空间M T MT EXT 多行文字写入MV M VI EW 浮动视口O OFFSET偏移复制OP P OPTIONS 选项ORBIT3D ORBIT 三维动态观察器O S OS NAP 对话框式对象捕捉设定*OS*OS NAP 命令式对象捕捉设定PP AN 即时平移*P *PAN 两点式平移控制PAPASTESPE C选择性粘贴PAR TIALOP EN *PASTE SPEC将指定的对象加载对新图形中PE PE DI T 编辑多义线PL PLINE绘制多义线POPOINT 绘制点POL POL YG ON 绘制正多边型PR OP TION S 选项PRCL OSEPROPER TIE SCLOSE关闭对象特性修改对话框PROPS P ROPERTIES对象特性修改PR E PREVIE W输出预览P RIN T PLOT打印输出PS PSPA CE 图线空间P TWPUBLISH TI WEB 发送支网页PU PURG E 肃清无用对象*PU *PURGE命令式肃清无用对象R RED RAW重绘R A RE DRAWA LL 所有视口重绘RE R EGE N 重新生成R EA REGENA LL 所有视口重新生成REC RE CTANGLE 绘制矩形REGRE GION 三维面域REN R EBAM E 对话框式重命名*RE N *REB AME命令式重命名REV REVOL VE 利用绕轴旋转二维对象创建三维体RM DDRMOD ES 打印辅助设定RO ROT ATE旋转R PR R PREF设置渲染参考R R REND ER渲染S S TR ETCH 拉伸SC SCALE比例缩放SCRSCRIPT 调入剧本文件SEDS ETTINGS捕捉设定SE C DE CTION通过使平面与实体相交创建面域S ET SETV AR设定变量值S HA SHADE着色SL SLI CE 用平面剖切实体SN SNA P捕捉控制S O S OLID 填实的三边形或四边形SPSEEL L 拼字SPL SPLINE样条曲线SPESPLINEDIT编辑样条曲线S T STYLE 字型设定SU S UB TRACT 差集运算T MT EXT对话框式多行文字写入*T *MTEX T 命令式多行文字写入TA TABLE T 数字化仪规划TH THICKN ESS 厚度TI TILEMOD E图线空间和模型空间设定切换T O TO OLBAR工具栏设定T OL TOL ERA NCE 公差符号标注TOR TO RUS 圆环T R TRIM 修剪UC DDUCS用户坐标系U CP DDUCSP设置正交窗口UN U NITS对话框式单位设定*UN *UNI TS 命令式单位设定UNI UN ION 并集运算V VIEW 对话框式视图控制*V *VIEW 视图控制VP D DVP OPINT视点*VP W POINT命令式视点WWBL OCK 对话框式图块写出*W*WBLOCK 命令式图块写出WEWEDGE 三维楔体X EXPL OD E 分解X A X ATTACH贴附外部参考XB XB IND并入外部参考*XB *XBI ND命令式并入外部参考XC XCL IP 截取外部参考XL XLINE构造线XRXR EF 对话框式外部参考控制*XR *XREF命令式外部参考控制Z ZO OM视口缩入控制C TRL+A 编组CTRL+B 捕捉CTRL+C复制CTRL+D坐标CTR L+E 等轴测平面C TRL+F对象捕捉CTR L+G 删格C TRL+JCTR L+SHIFT+S图形另存为C TRL+K 超级链接LCTRL+L正交CTRL+M 帮助CT RL+N 新建CTR L+O 打开CT RL+P打印C TRL+Q 退出CTR L+S 保存C TRL+T 数字化仪CTRL+U CTRL+F10极轴CTRL+V粘贴CTR L+W 对象跟踪CT RL+X 剪切C TRL+z退回CTRL+1 对象特性CTRL+2CA D设计中心CT RL+6 数据源CTRL+F6 切换当前窗口CTR L+F8 运行部件CTRL+S HIF T+C 带基点复制】CA D实用技巧共99条2007-08-03 06:391.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到O P选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题比如CTRL+C（复制），，CT RL+V（粘贴）C TRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WIN DOWS标准加速键（打上勾）WIN DOWS 标准加速键打上勾后，和CT RL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去O P选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】AD正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决进入O P（选项）---------选择-----------SHI FT键添加到选择集（把勾去掉）用SHI FT键添加到选择集“去掉勾”后则加选有效反之加选无效*命令：PI CKADD值：0/15.【CA D命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：O P选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等~5.【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大和缩小，，，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量mbutton pan即可初始值： 10 支持菜单 (.mnu)文件定义的动作1当按住并拖动按钮或滑轮时，支持平移操6.【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】还在为你做图慢而烦恼吗还是为你的手指短而够不着回车键而烦脑吗哦~~~，让我们忘了这一切吧众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）op----显示------图形窗口中显示滚动条即可10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为C AD版本只向下兼容这样用20022004 2006都可以打开了方便操作别在这里在说，你还用R14那么我会说你太落后了~11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】o p选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不会建~~~~~~~12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】？答：用处很大。
CAD基本绘图命令
1.直线 L2.构造线 XL3.射线 ray4.圆弧 a5.圆 c6.椭圆 EL7.圆环 do8.多段线 PL9.修订云线 REVCLOUD10.样条曲线 XPL11.正多边形 POL12.矩形 REC13.多线 ML14.点 po15.表格 table16.多行文字 MT17.单行文字 DT18.图形的编辑与修改19.删除 E 或 DEL20.复制 CO21.镜像 MI22.偏移 O23.阵列 AR24.移动 M25.旋转 RO26.缩放 SC27.拉伸 S28.修剪 TR29.打断与点，打断 BR30.合并断线 J31.圆角 F32.倒角 CHA33.分解 X34.合并 PE35.对齐 AL36.前置与后置37.拉长 LEN38.编辑多线 PE39.编辑样条曲线 SPL40.编辑文字 ST41.尺寸标注42.线性标注 DLI43.对齐标注 DAL44.弧长标注 DAR45.坐标标注 DOR46.半径标注 DRA47.折弯标注 DJO48.直径标注 DDI49.角度标注 DAN50.快速标注 QDIAM51.基线标注 DBA52.连续标准 DCO53.调整间距 dimspance54.标注打断 dimbreak55.公差 TOL56.圆心标注 DCE57.检验 diminspect58.弯折线性 dimjogline59.倾斜 dimedit60.对齐文字 dimtedit61.标注更新 dov62.样式管理器 d63.编辑标注 ED64.图形填充图案与颜色65.填充图案 bh或h66.填充渐变色67.创建及调用块68.创建内部块 B69.插入块 I70.图块的修剪 CLIP 或 XC71.徒手画线 sketch。
AUTOCAD基本绘图命令
菜单栏：“编辑”→“重做”命令 命令行：“REDO”命令，按〈Enter〉键
命令执行后，恢复到上一次操作。
12/31/2023
14
3. 命令旳撤消
当需要撤消上一命令时，可按下列操作：
l 单击工具栏“放弃”按钮 。
l 在菜单栏选用“编辑”→“放弃”命令。
l 在命令行输入“U”(Undo)命令，按〈Enter〉 键。
绝对坐标是指相对于目前坐标系原点(0， 0，0)旳坐标。在二维空间中，绝对坐标能够 用绝对直角坐标和绝对极坐标来表达。
(2) 相对坐标
相对坐标指相对于前一点位置旳坐标。相 对坐标也有相对直角坐标和相对极坐标两种表 达方式。
12/31/2023
3
3. 用给定距离旳方式输入
用给定距离旳输入方式是鼠标输入 法和键盘输入法旳结合。当提醒输入一 种点时，将鼠标移到输入点旳附近（不 要单击）用来拟定方向，使用键盘直接 输入一种相对前一点旳距离，按〈Enter〉 键拟定。
执行命令后，系统绘制出圆。
12/31/2023
12
相切、相切、半径方式绘制圆示例
12/31/2023
13
2.4 命令旳反复、撤消、重做
1. 命令旳反复 当需要反复执行上一种命令时，可按下列操作：
按〈Enter〉键或〈空格〉键。 在绘图区单击鼠标右键，在快捷菜单项选择择“反 复XXX命令”。 2. 命令旳重做 当需要恢复刚被“U”命令撤消旳命令时，可操作：
按〈Enter〉键，自动封闭多边形并退出命令）。
12/31/2023
5
绘制直线示例
12/31/2023
6
2.3 绘制圆
“CIRCLE”命令用于绘制圆，并 提供了下列5种绘制方式： l指定圆心，半径（CEN，R） l指定圆心，直径（CEN，D） l指定直径旳两端点（2P） l指定圆上旳三点（3P） l选择两个对象（能够是直线、圆弧、圆） 和指定半径（TTR）
绘图命令
一、绘图命令直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（结束命令）射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车（结束命令）构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车（结束命令）多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W（绘制带有宽度的线）/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数值（线的长度值）/回车（结束命令）正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项（C外切于圆；I内接于圆）/回车/输入半径/回车（结束命令）矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C（绘制带有倒角的矩形）/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F（绘制带有圆角的矩形）/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧：A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点（绘制圆弧的方法有11种，可参考绘图菜单---圆弧选项）圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车（命令结束）（绘制圆的方法有6种，可参考绘图菜单---圆选项）样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点（可输入数值）/指定另一条半轴的长度（可输入数值）/（如果输入数值需要回车结束命令，如果用鼠标直接指定则命令自动结束）椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环：DO用法：输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车（结束命令）点：PO用法：输入命令PO/回车/鼠标指定点的位置即可面域：REG用法：输入命令REG/回车/选择要创建面域的对象/回车（命令结束）多行文本：T用法：输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点）/确定即可（定义块指的是定义内部块，只能在本文档中使用）写块：W用法：输入命令W/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置）/确定即可（写块可以在多个文档中多次使用，可理解为定义外部块）插入块：I用法：输入命令I/回车/选择要插入的块确定即可图案填充：H用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车（命令结束）三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象/回车/输入拉伸高度/回车/回车三维旋转：REV用法：输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车（命令结束）（可用于三维旋转的对象必须是多段线属性）二、修改工具删除：E用法：输入命令E/回车/选择要删除的对象/回车（命令结束）复制：CO或CP用法：输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点（开始复制）/回车可结束命令，不回车可多重复制镜像复制：MI用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车（命令结束）用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二点/输入Y/回车（这样可以只镜像不复制）偏移复制：O用法：输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车（命令结束）阵列复制：AR用法：输入命令AR/回车/设置阵列对话框（可选择矩形或环形阵列）移动：M用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度（默认状态下顺时针为负值，逆时针为正值）/回车（命令结束）比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子（正整值为放大，小数值为负）/回车（命令结束）拉伸：S用法：输入命令S/回车/交叉选择要拉伸的对象（意思是选对象的一半，要不然不能拉伸）/鼠标指定拉伸基点，指定第二个点（开始拉伸，拉伸完以后命令自动结束）修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车（结束命令）（如果没有边界的对象只能删除，无法修剪）用法2：输入命令TR/连续两下回车（可以无边界自定义修剪）/回车（结束命令）用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选点/回车（结束命令）（这样在栏选范围内并且有边界的对象将被修剪）延伸：EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车（结束命令）打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边（倒直角命令可用于相连、相交或未相连的直线对象）倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边（倒圆角命令可用于相连、相交或未相连的直线对象）文本修改：ED用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J（J为编辑多段线合并项）/三下回车（结束命令）（如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可）清理：PU用法：输入命令PU/回车/设置清理对话框即可（清理命令可清理制图过程中遗留下的多余图层）分解：X用法：输入命令X/回车/选择要分解对象/回车（结束命令）三、对象特性设计中心“Ctrl＋2”：ADC修改特性“Ctrl＋1”：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST 设置颜色：COL 图层操作：LA线形：LT 线形比例：LTS 线宽：LW图形单位：UN 属性定义：ATT 编辑属性：ATE边界创建，包括创建闭合多段线和面域：BO对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有则回车即可输出其它格式文件：EXP 输入文件：IMP 自定义CAD设置：OP重新生成：R 重命名：REN 捕捉栅格：SN标注样式管理器：D 设置捕捉模式：OS 打印预览：PRE工具栏：TO 命名视图：V 面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019/1/11
11
1、绘制矩形
4.3 绘制矩形和正多边形
在 AutoCAD 中可以使用 rectang 命令绘制标准矩形， 还可以绘制具有圆角或倒角的矩形。 有如下几种方式调用绘制矩形命令：
选择[绘图][矩形]菜单命令。 单击“绘图”工具栏中的 按钮。 在命令行中执行rectang（rec）命令。
2019/1/11
2
4.2 绘制直线、射线和构造线
1、绘制直线 直线是船舶图形组成的基本元素，使用 line 命令可以绘制 直线。 有如下几种方式调用line命令绘制直线：
选择[绘图][直线]菜单命令。 单击“绘图”工具栏中的 按钮。 在命令行中执行line（l）命令。 执行line命令后，可以使用点取方式、正交功能、 对捕捉方式、栅格捕捉方式等方式进行绘制。
2019/1/11
7
2、绘制射线
有如下几种方式调用绘制射线命令：
选择[绘图][射线]菜单命令。
单击“绘图”工具栏中的射线按钮。 在命令行中执行Ray（R）命令。
