图8-10 基线标注示例
第22页/共41页
六、连续型长度尺寸标注 1、在“标注”工具条上单击“线性标注”按钮，首先采用线性标注命令，标注1
点和2点之间尺寸。 2、在“标注”工具栏上单击“连续标注”尺寸按钮，此时系统提示： 指定第二条尺寸界线起点或[放弃（U）/选择（S）]〈选择〉： 3、在上述提示下，在图形中拾取3点，即可生成标注尺寸。 4、继续调用连续尺寸标注命令，标注其余尺寸。标注结果如图8-11所示。
2）指定文字的起点或[对正（J）/样式（S）]：指定文字基线的起始点； 3）命令行提示：输入选项[对齐（A）/调整（F）/中心（C）/中间（M）/右（R）
/左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中 （MR）/左下（BL）/中下（BC）/右下（BR）]，可以根据需要自行设置。
夹角或指定三个点确定的角。标注示例如图812 所示。
第25页/共41页
图8-12 角度标注示例
第26页/共41页
八、半径标注
半径标注命令用来为圆弧或圆 标注半径尺寸，标注半径尺寸 只需选择圆或圆弧，然后确定 表示尺寸线方向的一点即可。
在“标注”工具栏上单击“半 径标注”按钮，系统提示：
选择圆或圆弧：（选中要标注 的圆或圆弧）标注文字=60 指定尺寸线位第2置7页/共或41页 [多行文字 （M）/文字（T）/角度
键） 系统继续提示：输入注释文字第一行〈多行文字
（M）〉：（输入选择项） 若输入的注释为单行文字，则按回车键结束引线
标注命令。 快速引线标注示例见图8-15所示。
第32页/共41页
图8-15 快速引线标注示例
第33页/共41页
8.3 尺寸标注编辑命令
CAD绘图教程包括天正建筑第十一章尺寸标注与文字标注
5、DIMALIGNED（对齐标注）
〖功能〗创建一个标注线与两个标注界 线的原点连线或被标注的对象平行的长 度标注。
〖命令〗dimaligned 〖菜单〗标注对齐
8、DIMDIAMETER（直径标注）
〖功能〗为圆或弧的直径进行标注。 〖命令〗dimdiameter 〖菜单〗标注直径
9、DIMANGULAR（角度标注）
〖功能〗为角度进行标注。 〖命令〗dimangular〖菜单〗标注→角度 〖注释〗根据选择对象的类型作相应的标注：
选择圆弧，对弧的包含角进行标注； 选择圆，圆心为角度顶点，圆的拾取点为角度一边经
17、DIMTEDIT（对齐标注文字）
〖功能〗移动或旋转标注文字。一次只 能修改一个尺寸标注。
〖命令〗dimtedit 〖菜单〗标注对齐文字
18、DIMOVERRIDE（标注替代）
〖功能〗修改的尺寸标注变量只对选择的 标注起作用，不影响尺寸标注样式。
〖命令〗dimoverride 〖菜单〗标注替代
二、文字标注
1、概念 （1）AutoCAD使用的字体
A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体
（TrueType字体），这些字体美观、但容量大， 图形中这中类型的文字多了影响图形的显示速 度。 B、 矢量字体
这种字体是由线条组成的，这种字体容量较小。 但没有点阵字体美观。通常情况下，在标注文 字比较少的地方用点阵字体，在大段的文字说 明用矢量字体。
2、文字样式的设置
（1）设置文字样式命令 STYLE→ST
建筑CAD课件图文-标注文字-标注尺寸-绘制建筑三维实体
三维绘图
标准三维实体绘制
3．绘制圆柱体 键盘命令：CYLINDER。 工具栏按钮：【建模】工具栏上的按钮。 菜单命令：【绘图】→【建模】→【圆柱体】 【实例1-35】绘制半径为20高为 60的圆柱体
4．绘制圆环体 键盘命令：torus。 工具栏按钮：【建模】工具栏上的按钮。 菜单命令：【绘图】→【建模】→【圆环体】 【实例1-36】绘制半径为50，圆管半径为20的圆环体
返回
作业
标注文字
1.P82图1-146a，P88图2-3
返回
标注尺寸
标注尺寸
相关知识点介绍 设置尺寸样式 尺寸标注的类型 典型例题 作业
标注尺寸
相关知识点介绍—尺寸标注的规定
《房屋建筑制图统一标准》（GB50001—2010）中对尺寸标注的有关规定如下。 1、一个完整的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。如左图所示。 2、尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不应小于 2mm，另一端宜超出尺寸线 2mm～3mm。图样轮廓线可用作尺寸界线。如右图所示。 3、尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸线。 4、尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针 45°角，长 度宜为 2mm～3mm。 半径、 直径、 角度与弧长的尺寸起止符号， 宜用箭头表示。
三维绘图
布尔运算修改实体命令
3．交集命令INTERSECT 交集运算从两个或者多个相交的实体中建立一个合成实体，所建立的合成实体是参加运算实 体的共同部分。 键盘命令：intersect（快捷键IN）。 工具栏按钮：【建模】工具栏上的按钮 菜单命令：【修改】→【实体编辑】→【交集】。 【实例1-42】求图 (a)所示的圆柱体和长方体的交集，结果如图 (d)。
CAD尺寸标注和文字运用
4.单击“文字格式” 工具栏中的确定按钮， 求和结果如图所示
3.显示并进入 公式编辑状态 2.分别在B2和B4表单元中单击，确定选取 表单元范围的第一个角点和第二个角点
2013-7-30 24
GJYlzx
2.2 编辑表格
2.2.1 选择表格与表单元
选择表格与表单元的方法： 要选择整个表格，可直接单击表线，或利用选择窗口选择 整个表格。表格被选中后，表格框线将显示为断续线，并显 示了一组夹点。 要选择一个表单元，可直接在该表单元中单击，此时将 在所选表单元四周显示夹点。
在用属性管理器编
辑图形实体时，允许 一次选择多个文本实 体；而用DD编辑命 令编辑文本实体时， 每次只能选择一个文 本实体。
2013-7-30 17
GJYlzx
2013-7-30 18
GJYlzx
2 表 格
2.1 2.2 创建表格 编辑表格
2013-7-30 19
GJYlzx
2.1 创建表格
常用特殊字符及其代码
2013-7-30 14
GJYlzx
1.5 文本编辑
已标注的文本，有时需对其属性或文字本身进行修 改，AutoCAD提供了两个文本基本编辑方法，方便用 户快速便捷地编辑所需的文本。这两种方法是：DD编 辑命令和属性管理器。 （1）利用DD编辑命令编辑文本 启动DD编辑命令可通过以下2种方法： 双击编辑文字。 在命令行Command：提示下，输入DD编辑（简 捷命令ED）并回车。
3.按【Ctrl+V】 组合键，将保 存在剪贴板中 的符号粘贴到 文字编辑区
2013-7-30 13
GJYlzx
要在输入单行文字时输入某些特殊符号，可直接输入这 些符号的代码。下表列出了常用特殊字符及其代码。例如， 要生成字符串AutoCAD 2008，可输入：% % UAutoCAD % % U 2008。此外，用户还可利用“\U+代码”输入任何符号。

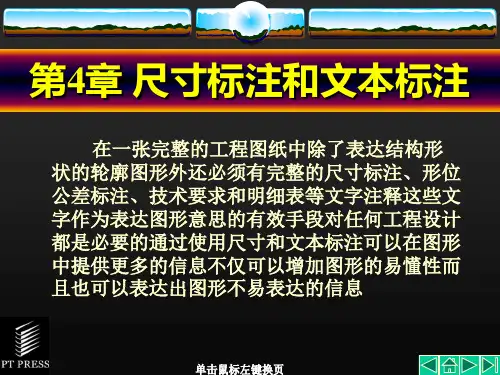

AutoCAD基础教程尺寸标注和文本标注
单击公差1文本框后面和基准后面的 黑色方框则弹出包容条件对话框如图4-27 所示
图4-27 包容条件对话框
4.1.4 综合应用实例
1．零件图的标注
通过基本图形绘制和编辑工具 的学习用户已经完成了如图4-1所示 的减速器中间齿轮轴几何图形的创建 下面以标注此图为例来学习机械零件 图的尺寸标注基本流程
直线度两项形位公差首先单击公差按钮系
统弹出如图4-25所示的形位公差对话框
单击对话框左侧的符号黑色方框系统弹出
如图4-26所示的符号对话框
图4-25 形位公差对话框
图4-26 符号对话框
此时在命令行中出现输入公差位置提示 十字光标处跟随一个公差框格移动光标 至合适处单击鼠标左键完成公差框的定 位
3．标注样式替代
对于一个图样中不同偏差的尺 寸标注如果针对每个偏差形式设置 一种标注样式的话工作量增加也没 有什么必要
4．标注样式比较
为了解两个标注样式的异同单击比较按钮 系统将弹出如图4-9所示的比较标注样式对 话框在比较下拉列表框中选取一种标注样 式再在与下拉列表框中选取另一种样式在 下方的文本框中就会列出两种比较的结果
2非圆直径尺寸的标注
将非圆直径尺寸样式置为当前用线性标注 完成两个φ40尺寸的标注进入替代当前样 式对话框中的公差选项卡将公差选项卡中 的方式选为极限偏差精度选0.000上偏差设 置 为 0.020 下 偏 差 设 置 为 － 0.006 完 成 后 将 其置为当前
a
b
图4-32 特殊标注操作
打开标注样式管理器对话框选取线性尺 寸标注样式单击替代按钮将替代当前样 式对话框的主单位选项卡置为当前将角 度标注的单位格式修改为度/分/秒角度 标注精度设置为0d00’00.00并设置为当 前单击角度 按钮拾取表示斜齿的斜线 和中心线完成齿轮螺旋角8°6′36″的标 注如图4-1所示
CAD文字与尺寸标注方法
第6章文字与尺寸标注对于一张完整的工程图样，除了图形的绘制之外，文字的输入和尺寸的标注是必不可少的，它是施工人员进行现场施工的重要依据。
AutoCAD具有强大的文字输入、尺寸标准及编辑功能，用户可以根据不同专业、不同图样的各种要求，简单、快捷地进行文字输入和尺寸标注。
同时，最新的AutoCAD2005还新增了字段插入的功能，文字对象内插入的字段可以在图形或图纸集中显示需要更新的数据，随着字段的更新，数据将自动更新以显示最新数据。
【本章重点】•文字样式•单行文字的输入及修改•多行文字的输入及修改•字段•标注样式•尺寸标注及修改6.1 文字样式AutoCAD 图形中的所有文字都应具有与之相关联的文字样式。
在输入文字时，用户是使用AutoCAD提供的当前文字样式进行输入的，该样式已经设置了文字的字体、字号、倾斜角度、方向及其它特征，输入的文字将按照这些设置在屏幕上显示。
当然，像其它的功能工具一样，AutoCAD允许用户设置自己喜欢和需要的文字样式，并将其置为当前样式进行文字输入。
在文字输入之前，用户应该首先创建一个或多个文字样式，用于输入不同特性的文字。
输入的所有文字都称为文本对象，要修改文本对象的某一特性时，不需要逐个修改，而只要对该文本的样式进行修改，就可以改变使用该样式书写的所有文本对象的特性。
6.1.1 创建文字样式文字样式的创建是通过【文字样式】对话框完成的。
启动【文字样式】对话框的方法有：•下拉菜单：【格式】/【文字样式】•【样式】工具栏（如图6-11所示）和【文字】工具栏按钮（如图6-1所示）：•命令行：style图6-1 【文字】工具栏执行上述命令后，弹出如图6-2所示的【文字样式】对话框。
AutoCAD文字样式的默认设置为“标准样式（Standard）”，并且第一次使用的时候，在【文字样式】对话框的【样式名】下拉列表中只有这一种样式，如图6-2所示。
通常系统提供的“标准样式（Standard）”不能满足使用者的要求，用户可以根据下面对【文字样式】对话框功能选区的介绍来创建一个新的文字样式。
AutoCAD建筑制图教程 第6章 书写文字及标注尺寸
● 命令：DTEXT或简写DT。
Page 6
2021/3/8
2．单行文字的对齐方式
执行DTEXT命令后，系统提示用户输入文本的插入点 ，此点和实际字符的位置关系由对齐方式[对正(J)]所 决定。对于单行文字，系统提供了十多种对正选项， 默认情况下，文本是左对齐的，即指定的插入点是文 字的左基线点，如图6-9所示。
下面对以上选项进行详细说明。 ● 对齐(A)：使用此选项时，系统提示指定文本分布的起始点
和结束点。当用户选定两点并输入文本后，系统会将文字压缩或 扩展，使其充满指定的宽度范围，而文字的高度则按适当比例变 化，以使文本不致于被扭曲。 ● 调整(F)：使用此选项时，系统增加了“指定高度:”的提示。 使用此选项也将压缩或扩展文字，使其充满指定的宽度范围，但 文字的高度值等于指定的数值。
Page 7
2021/3/8
如果要改变单行文字的对齐方式，可使用“对正(J)”选项。在“ 指定文字的起点或[对正(J)/样式(S)]:”提示下输入“j”，则系统提 示如下：
[对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上 (TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]:
第6章 书写文字及标注尺寸
● 创建国标文字样式。 ● 创建单行及多行文字。 ● 编辑文字。 ● 创建及编辑表格对象。 ● 创建国标尺寸样式。 ● 标注水平、竖直及倾斜方向尺寸。 ● 创建对齐尺寸。 ● 创建连续型及基线型尺寸。 ● 使用角度尺寸样式簇标注角度。 ● 利用尺寸覆盖方式标注直径及半径尺寸。 ● 编辑尺寸标注。
Page 10
2021/3/8
CAD的尺寸标注方法详解
CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时，尺寸标注是非常重要的一环。
准确的尺寸标注能够使得设计图纸更加规范和易于理解，方便后续的制造和加工工作。
本文将详细介绍CAD软件中常用的尺寸标注方法和技巧，希望能对初学者和有需要的读者提供帮助。
一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。
在CAD软件中，选择“尺寸标注”工具后，我们可以通过以下几种方式进行直线尺寸标注：1. 连接端点：点击直线的一个端点，然后点击另一个端点即可生成直线尺寸标注。
2. 水平标注：在直线上点击鼠标左键并拖动，然后移动到水平方向上的位置释放鼠标左键，即可生成水平尺寸标注。
3. 垂直标注：类似水平标注，只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。
4. 角度标注：选中直线，然后右键点击，选择“角度标注”选项即可生成角度尺寸标注。
二、圆和弧的尺寸标注在CAD软件中，对于圆和弧的尺寸标注有自己独特的方法。
我们可以通过以下方式进行圆和弧的尺寸标注：成直径尺寸标注。
2. 半径标注：选中圆或弧，右键点击，选择“半径标注”选项即可生成半径尺寸标注。
3. 弦长标注：选中弧，右键点击，选择“弦长标注”选项即可生成弦长尺寸标注。
4. 圆心角标注：选中弧，右键点击，选择“圆心角标注”选项即可生成圆心角尺寸标注。
三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线，其尺寸标注稍有不同：1. 总长标注：选中多段线，右键点击，选择“总长标注”选项即可生成总长尺寸标注。
2. 每段长度标注：选中多段线，右键点击，选择“每段长度标注”选项即可将每个线段的长度标注出来。
四、圆角和倒角的尺寸标注在CAD软件中，我们常常需要对图形边缘进行圆角或倒角处理。
对于这种情况，我们可以通过以下方法进行尺寸标注：1. 圆角标注：选中圆角，右键点击，选择“圆角标注”选项即可生成圆角的尺寸标注。
倒角的尺寸标注。
五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注，我们可以通过以下方法进行：1. 短轴和长轴标注：选中椭圆，右键点击，选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。
最新CAD绘图尺寸标注与文字标注
1、概念
（3）在标注尺寸同时，AutoCAD自动开设 一个层叫defpoint，放置尺寸块的插入点， 在该层上的图形只能显示，不能打印。
（4）尺寸标注的形式
2、尺寸标注的样式设置
（1）、点[格式] →[标注样式] 出现对话框 点[新建]
给标注样式命名
（2）直线和箭头参数设置
5、DIMALIGNED（对齐标注）
〖功能〗创建一个标注线与两个标注界 线的原点连线或被标注的对象平行的长 度标注。
〖命令〗dimaligned 〖菜单〗标注对齐
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
〖命令〗qdim 〖菜单〗标注快速标注
14、DIMCENTER（圆心标记）
〖功能〗为圆或弧创建圆心标记或中心 线。
〖命令〗dimcenter 〖菜单〗标注圆心标rim Extend 修改特性
16、DIMEDIT（尺寸编辑）命令
〖功能〗编辑尺寸标注，可以修改标注 的文字及位置，也可使标注界线倾斜指 定的角度，可同时修改多个标注。
宽度比例=1
选择矢量字体
3、书写单行文字
（1）书写单行文字命令 TEXT
[功能]在指定的起点，按照用户的文字样式 书写单行文字。
（2）操作 ① TEXT 回车 ② 确定文字的起点
〖命令〗dimoverride 〖菜单〗标注替代
二、文字标注
1、概念 （1）AutoCAD使用的字体
A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体
CAD中的尺寸和标注编辑教程
CAD中的尺寸和标注编辑教程CAD，即计算机辅助设计，是一种广泛应用于各种工程设计领域的软件工具。
在CAD软件中，尺寸和标注是十分重要的功能，它们能够帮助我们对设计图纸进行精确的测量和标记。
在本教程中，我们将介绍CAD软件中的尺寸和标注编辑的相关技巧。
一、尺寸编辑在CAD软件中，尺寸是用来表示设计图纸中各个元素的大小、位置和距离的工具。
我们可以通过尺寸编辑功能来调整图纸中的尺寸参数。
下面是一些常用的尺寸编辑技巧：1. 修改尺寸数值：选中需要编辑的尺寸，双击该尺寸以进入编辑模式，然后通过键盘输入新的数值来修改尺寸。
2. 拉伸和移动：选中尺寸线上的节点，按住鼠标左键并拖动，可以拉伸和移动尺寸线的位置。
3. 对齐和约束：CAD软件通常提供了一些对齐和约束工具，可以帮助我们调整尺寸的位置和关系。
比如，可以选择多个尺寸并使用对齐工具将它们对齐到同一水平线或垂直线上。
4. 尺寸样式和格式：CAD软件还支持对尺寸的样式和格式进行编辑。
我们可以调整尺寸的线型、箭头样式、文本字体和大小等参数。
二、标注编辑标注是CAD设计中用来注释和说明设计图纸内容的工具。
通过标注，我们可以向其他人传达设计意图和要求。
以下是一些常用的标注编辑技巧：1. 修改文本内容：选中需要编辑的标注文本，双击该文本以进入编辑模式，然后通过键盘输入新的文本内容来修改标注。
2. 调整标注线和箭头：选中标注线或箭头上的节点，按住鼠标左键并拖动，可以调整标注的位置和形状。
3. 字体和样式：CAD软件提供了一些字体和样式选项，可以帮助我们调整标注的字体、大小和样式。
4. 标注格式和单位：CAD软件还支持对标注格式和单位进行编辑。
我们可以选择不同的标注格式，如线性尺寸、半径尺寸、角度尺寸等，并设置合适的单位。
除了上述的基本编辑技巧，CAD软件还提供了一些高级的尺寸和标注编辑功能，如标注自动布局、标注样式管理等。
这些功能可以帮助我们更加高效和方便地进行尺寸和标注的编辑。
AutoCAD 2011及天正建筑8.2应用教程第6章 图形尺寸的标注
图6-5 “标注样式管理器”对话框
第6章 图形尺寸标注
AutoCAD 2011及天正建筑8.2应用教程
（3）“文字”选项卡 在“文字”选项卡中，可以控制标注文字的外观，标注文字、箭 头和引线相对于尺寸线和尺寸界线的位置，文字对齐的方式，如图616所示。
图6-16 “文字”选项卡
第6章 图形尺寸标注
AutoCAD 2011及天正建筑8.2应用教程
在“文字位置”区域，用户可以进行垂直、水平、观察方向、从 尺寸线偏移等项的设置。用以控制标注文字相对尺寸线的垂直和水平 位置以及距离。如图6-18所示。如图6-19所示。 从尺寸线偏移：用来确定尺寸文字放在尺寸线上方时，尺寸数字 底部与尺寸线之间的间隙，如图6-20所示。
第6章 图形尺寸标注
AutoCAD 2011及天正建筑8.2应用教程
（2）“符号和箭头”选项卡 在“符号和箭头”选项卡中，可设置箭头、圆心标记、弧长符号、 半径折弯标注和线性折弯标注的格式与位置，如图6-14所示。
图6-14 “符号和箭头”选项卡
第6章 图形尺寸标注
AutoCAD 2011及天正建筑8.2应用教程
第6章 图形尺寸标注
AutoCAD 2011及天正建筑8.2应用教程
6.1 尺寸标注概述 6.1.1 尺寸标注规则 使用AutoCAD 2011绘制工程图，在对绘制的图形进行尺寸标注时 应遵循以下规则： 1）物体的实际大小应以图样中所标注的尺寸值为依据，与图形大小 及绘图的准确度无关。 2）建筑图中的尺寸一般均以毫米为单位，不需要标注计量单位的名 称。如果采用其他的单位，则必须注明相应计量单位的名称，如厘米、 米等。 3）工程图中的每一个尺寸均应标注在最能清晰反映该构件特征的部 位，并且图形对象的每一个尺寸只需标注一次，不可重复。 4）尺寸标注应做到清晰、齐全且没有遗漏。
CAD技巧 文字与尺寸标注PPT课件
6.4.2.4 调整尺寸组成元素之间的位置关系
“调整”选项卡用来设置标 注文字和箭头的放置方法。 ❖ “调整选项”设置区
在“调整选项”设置区 中，可以根据尺寸界线之间 的空间控制标注文字和箭头 的放置方法，默认为“文字 或箭头，取最佳效果”。
33
❖ “文字位置”设置区 在“文字位置”设置区中可以设置标注文字的位置。
尺寸标注是图形设计中的一个重要步骤，是机械 加工的依据。一个完整的尺寸标注由尺寸文本、尺寸 线、尺寸界线和尺寸箭头组成。
尺寸箭头 尺寸文本 尺寸线 尺寸界线
25
6.4.2 创建尺寸标注样式
在AutoCAD中进行尺寸标注时，标注的外观是 由当前标注样式控制的，因此，在标注尺寸前一般 都要先创建好尺寸标注样式，然后再标注尺寸。
14
❖ 输入分数或公差：单击 工具，可以将所选文字创建为堆 叠文字。创建堆叠文字时，应首先输入分别作为分子（或公 差上界）和分母（或公差下界）的文字，其间使用“/”、 “#”或“^”分隔，然后选择这一部分文字，再单击 工具。
❖ 插入字段：输入多行文字时，还可以将字段插入到任意 文字对象中，以便在图形或图纸集中显示要更改的数据。
执行MTEXT命令，在绘图区域中指定第一角点和对角点 后，将打开多行文字编辑器，其中包括了一个“文字格式” 工具栏和一个文字编辑区。其中，利用“文字格式”工具栏 可设置字符样式、字体、高度和颜色等参数，利用文字编辑 区可输入多行文字。
11
下面两个图分别显示了“文字格式”工具栏中各按钮的功能。
12
使用“文字格式”工具栏设置文字格式时要注意以下几点： ❖ 输入多种规格文字：对于多行文本而言，其各部分文字 可以采用不同的字体、高度和颜色等。如果希望调整部分 已输入文字的特性，应首先通过拖动方法选中部分文字， 然后利用“文字格式”工具栏进行设置。
AutoCAD建筑制图教程 第6章 书写文字及标注尺寸
如果要改变单行文字的对齐方式，可使用“对正(J)”选项。在“ 指定文字的起点或[对正(J)/样式(S)]:”提示下输入“j”，则系统提 示如下：
[对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上 (TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]:
统将打开不同的对话框。针对单行或多行文字，系统将分别打开 【编辑文字】对话框和多行文字编辑器。使用DDEDIT命令编辑 文本的优点是，此命令连续地提示用户选择要编辑的对象，因而 只要执行DDEDIT命令，就能一次修改许多文字对象。 ● 使用PROPERTIES命令修改文本。选择要修改的文字后执 行PROPERTIES命令，打开【特性】对话框，在该对话框中用 户不仅能修改文本的内容，还能编辑文本的其他许多属性，如倾 斜角度、对齐方式、高度和文字样式等。
6．设置尺寸精度及尺寸数值比例因子
在【修改标注样式】对话框中单击【主单位】选项卡，如图6-67 所示。在该选项卡中可以设置尺寸数值的精度及尺寸数值比例因 子，并能给标注文本加入前缀或后缀。下面分别对【线性标注】 和【角度标注】分组框中的常用选项进行说明。
7．修改尺寸标注样式
修改尺寸标注样式的操作是在【修改标注样式】对话 框中进行的，当修改操作完成后，图样中所有使用此 样式的标注都将发生变化。
添加特殊字符。
（1）设定绘图区域大小为10 000 × 10 000。 （2）选取菜单命令【格式】/【文字样式】，打开【文字样式】对话
框，设定文字高度为“500”，其余采用默认选项。 （3）单击【绘图】工具栏上的按钮，再指定文字分布的宽度，打开
多行文字编辑器，在【字体】下拉列表中选取【宋体】，然后键入文 字，如图6-20所示。
