电动机允许温度和温升
电动机的绝缘等级及允许温升
电动机的绝缘等级及允许温升电动机的导线及槽内都要用绝缘材料,槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等,导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式,按电动机的功率大小、使用环境条件、环境温度等因素而定,具体分六级,见表1;表1 电动机的绝缘等级及允许温升对中小功率的电动机,绕组内即槽内不埋温度测量元件,所以无法得知较真实的温度值,只能从电动机外壳的温度高低来判别,这比槽内的温度要低20～30℃,日常判别电动机的温度也只能如此,具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪;允许温升的计算方法为允许温升＝允许最高温度－内外温差－环境温度例如,用A级绝缘材料时允许温升＝105-20～30-35℃＝40～50℃这时外壳测得的温度应是40～50+35℃＝75～85℃电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低尤其是变频调速f＜50Hz 运行时要注意和电动机的质量好坏有直接关系,但不能超过允许最高温度,否则会加速绝缘材料的老化,甚至冒烟、烧毁;所以在电动机运行中要经常测量,观察电动机的外壳温度的变化,切不可马虎大意;电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的,当“温升”突然增大或超过最高工作温度时,说明电机已发生故障;下面就一些基本概念给出基本说明;1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上;所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度;根据经验,A级材料在105℃、B级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在15～20年;如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短;所以电机在运行中,温度是影响绕组使用寿命的主要因素之一;2 温升温升是电机与环境的温度差,是由电机发热引起的;运行中的电机铁芯处在交变磁场中会产生铁损,绕组通电后会产生铜损,还有其它杂散损耗等;这些都会使电机温度升高;另一方面电机也会散热;当发热与散热相等时即达到平衡状态,温度不再上升而稳定在一个水平上;当发热增加或散热减少时就会破坏平衡,使温度继续上升,扩大温差,则增加散热,在另一个较高的温度下达到新的平衡;但这时的温差即温升已比以前增大了,所以说温升是电机设计及运行中的一项重要指标,标志着电机的发热程度,在运行中,如电机温升突然增大,说明电机有故障,或风道阻塞或负荷太重;3 温升与气温等因素的关系对于正常运行的电机,理论上在额定负荷下其温升应与环境温度的高低无关,但实际上还是受环境温度等因素影响的;1 当气温下降时,正常电机的温升会稍许减少;这是因为绕组电阻R下降,铜耗减少;温度每降1℃,R约降%;2 对自冷电机,环境温度每增10℃,则温升增加～3℃;这是因为绕组铜损随气温上升而增加;所以气温变化对大型电机和封闭电机影响较大;3 空气湿度每高10%,因导热改善,温升可降～0.38℃,平均为0.19℃;4 海拔以1 000 m为标准,每升100 m,温升增加温升极限值的1%;4 极限工作温度与最高允许工作温度通常说A级的极限工作温度为105℃,A级的最高允许工作温度是90℃;那么,极限工作温度与最高允许工作温度有何不同其实,这与测量方法有关,不同的测量方法,其反映出的数值不同,含义也不一样;1 温度计法其测量结果反映的是绕组绝缘的局部表面温度;这个数字平均比绕组绝缘的实际最高温度即“最热点”低15℃左右;该法最简单,在中、小电机现场应用最广;2 电阻法其测量结果反映的是整个绕组铜线温度的平均值;该数比实际最高温度按不同的绝缘等级降低5～15℃;该法是测出导体的冷态及热态电阻,按有关公式算出平均温升;3 埋置温度计试验时将铜或铂电阻温度计或热电偶埋置在绕组、铁心或其它需要测量预期温度最高的部件里;其测量结果反映出测温元件接触处的温度;大型电机常采用此法来监视电机的运行温度;各种测量方法所测量到的温度与实际最高温度都有一定差值,因此需将绝缘材料的“极限工作温度”减去此差值才是“最高允许工作温度”;5 电机各部位的温度限度1 与绕组接触的铁心温升温度计法应不超过所接触的绕组绝缘的温升限度电阻法,即A级为60℃,E级为75℃,B级为80℃,F级为100℃,H级为125℃;2 滚动轴承温度应不超过95℃,滑动轴承的温度应不超过80℃;因温度太高会使油质发生变化和破坏油膜;3 鼠笼转子表面杂散损耗很大,温度较高,一般以不危及邻近绝缘为限;可预先刷上不可逆变色漆来估计;6 电机发热故障的排除当电机温度超过最高工作温度或温升超过规定或温升虽然未超过规定,但在低负荷时温升突然增大时,说明电机有故障,其判断和排除方法是：1 在额定负荷下温升未超过温升限度,仅由于环境温度超过40℃,而使电机温度超过最大允许工作温度;这种现象说明电机本身是正常的;解决的办法是用人工方法使环境温度下降,如办不到,则必须减负载运行;2 在额定负载下温升超出铭牌规定;不管什么情况,均属电机有故障,必须停机检查,特别对温升突然变大更要注意;其外部原因有：电网电压太低或线路压降太大超过10%,负载太重超过10%,电机与机械配合不当；内部原因有：单相运行、匝间短路、相间短路、定子接地、风扇损坏或未固紧、风道阻塞、轴承损坏,定转子相擦、电机与电缆接头发热特别是铜铝或铝铝连接、电机受腐蚀或受潮等;此外,从理论上讲电机均可正反转,但有些电机的风扇有方向性,如反了,温升会超出许多;总之,必须针对各种具体情况,排除故障;★另附补充资料各绝缘等级材料绕组温升允许值对照表电动机的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级;允许温升是指电动机的温度与周围环境温度相比升高的限度;绝缘的温度等级A级 E级B级F级 H级最高允许温度℃105 120 130 155 180绕组温升限值K 60 75 80 100 125性能参考温度℃ 80 95 100 120 145电机温升试验电机中绝缘材料的寿命与运行温度有密切的关系,为保证电机安全、合理的使用,需要监视与测量电机绕组、铁心等其他部分的温度;按国家标准规定,不同绝缘等级的电机绕组有不同的允许温升,如下表所示绝缘等级绝缘结构需用温度环境温度热点温度温升限值A 105 40 5 60E 120 40 5 75B 130 40 10 80F 155 40 10 105H 180 40 15 125若超过规定值,如对B级绝缘的电机,温升每增加10度,电机的寿命将降低一半;因此电机的温升试验,准确的测取某个部件的温度,对改进电机的设计和制造工艺,提高电机的质量是非常重要的对电机绕组和其他各部分的温度测量,目前虽已采用不少先进技术,仍可归纳为电阻法、温度计法、埋置检温计法三种基本方法;一、电阻法在一定的温度范围内,电机绕组的电阻值将随着温度的上升而相应的增加,而且其阻值与温度之间存在着一定的函数关系;根据这一原理,可以通过测定电机绕组的电阻来确定其温度,故称电阻测量法;当绕组温度在-50~150度范围时,其温升有下式确定Δθ=Rf-R0k+θ0/R0+θ0-θf式中R0、θ0分别为绕组的实际冷态电阻和环境温度；Rf、θf分别为绕组热态式电阻和环境温度；k为常数,对铜绕组为235,对铝绕组225如果不能采用带电测量装置,可采用较先进的快捷、准确、数字显示的各种毫欧表或微欧计等直流电阻测量仪;其基本工作原理是采用高准确度、高稳定度的恒流电源所产生的直流电流通到被测电阻上,则电阻两端的电压降将严格的按照电阻值变化二、温度计法对电机中不能采用电阻法测量的部位,如定子铁心,轴承及冷却介质等,可采用温度计法来测量;温度计法是用温度计贴附在可接触的表面来测量温度,所测得的温度是被测点的表面温度;为了减小误差,从被测点到温度计的热传导尽可能的良好,将温度计球面部分用绝热材料覆盖,以免周围冷却介质的影响;温度计除包括水银、酒精等膨胀式温度计外,也包括半导体温度计及非埋置的热电耦或电阻温度计;在电机中存在交变磁场的部分,不可采用水银温度计,因为交变磁场在水银中产生涡流会发热,以致影响测量的准确性;三、埋置检温计法埋置检温计法是讲电阻检温计、热电耦或半导体热敏元件埋植于电机内部不能触及的部位,如定子绕组的槽部和铁心内等,经连接导线引到电机外的二次仪表,从而测定温度值;在测量时应控制测量电流的大小和通电时间,以免因测量电流引起的发热而带来误差;每个检测元件应与被检测点表面紧密相贴,以有效的防止测温元件受到冷却介质的影响;此法所测温度为测点的局部温度;一般检温计应埋置于预计的最热处,对电机的绕组温度,其数目应不少于6个;也可用于监视局部温升状况;电动机三相异步电动机工作原理：根据电磁感应原理三相异步电动机转子的转速低于旋转磁场的转速,转子绕组因与磁场间存在着相对运动而感生电动势和电流,并与磁场相互作用产生电磁转矩,实现能量变换;与单相异步电动机相比,三相异步电动机运行性能好,并可节省各种材料;按转子结构的不同,三相异步电动机可分为笼式和绕线式两种;笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜,得到了广泛的应用,其主要缺点是调速困难;绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接;调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速;一、人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度,按照温度大小排列分别为：Y、A、E、B、F、H和C;它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上;因此,B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃;使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作;二、一般巡检的方法巡检的一般方法有：1、眼看：用双目来测视设备看得见的部位,观察其外表变化来发现异常现象,是巡视检查最基本的方法,如标色设备漆色的变化、裸金属色泽,充油设备油色等的变化、渗漏,设备绝缘的破损裂纹、污秽等;2、耳听：带电运行的设备,不论是静止的还是旋转的,在交流电压的作用下,有很多都能发出表明其运行状况的声音;变压器正常运行时,平稳、均匀、低沉的"嗡嗡"声是我们所熟悉的,这是交变磁场反复作用振动的结果;工作人员随着经验和知识的积累,只要熟练地掌握了这些设备正常运行时的声音情况,遇有异常时,用耳朵或借助听音器械如听针,就能通过它们的高低、节奏、声色的变化、杂音的强弱来判断电气设备的运行状况;3、鼻嗅：鼻子是人的一个向导,对于某些气味如绝缘烧损的焦糊味的反映,比用某些自动仪器还灵敏的多;嗅觉功能因人而异,但对于电气设备有机绝缘材料过热所产生的气味,正常人都是可以辨别的;在巡检过程中,一旦嗅到绝缘烧损的焦糊味,应立即寻找发热元件的具体部位,判别其严重程度,如是否冒烟、变色及有无异音异状,从而对症查处;4、用手触试：用手触试电气设备来判断缺陷和故障虽然是一种必不可少的方法,但必须强调的是,必须分清可触摸的界限和部位,明确禁止用手触试的部位,比如用手背轻触设备,触试前要明确设备不带电且要有良好的接地;1对于一次设备,用手触试检查之前,应当首先考虑安全方面的问题,例如,对带电运行设备的外壳和其他装置,需要触试检查温度时,先要检查其接地是否良好,同时还应站好位置,注意保持与设备带电部位的安全距离;2对于二次设备的检查,如感应继电器等元件是否发热,非金属外壳的可以直接用手摸,对于金属外壳的接地确实良好的,也可以用手触试检查;5、使用仪器检查：巡检设备使用的点检仪,主要组成部分是红外线测温仪利用一种灵敏度较高的热敏感应辐射元件,检测由被测物反射来的红外线来确定温度;电气设备绝缘故障大多是在带电状态下由于过热老化引起的,利用红外线测温仪对设备各强流接触部位进行测试,可以及时发现过热异常情况;三、电动机的日常巡检项目1、电动机的发热情况运行中的电动机温度超过其允许值时,即便不烧坏电机,也要损绝缘,使电机寿命缩短;以下是常用电动机运行允许温升表：温度=温升+周围空气温度温升=温度-周围空气温度2、注意电动机的振动情况一般是测轴承附近的机座或端盖上,振动的标准值与转速有关,3000转/分, 1500转/分,1000转/分,750转/分及以下,电动机振动过大,必须详细检查基础是否牢固,地脚螺丝是否松动,皮带轮或联轴器是否松动等;有时振动是由转子不正常而引起的,也有因短路等引起的,应详细查找原因,设法消除;3、电动机电流值电动机的额定电流值是指室温为35℃时的数值;电动机电流不允许超过其额定电流值,否则电动机定子线圈将因过热而损坏;电动机散热一般随气温增高而恶化,气温下降而改善,相应地电动机额定电流也随之变动;如表：4、注意电源电压变化情况电源电压的变化是影响电动机发热的原因之一;电源电压增高,则电动机电流增大,发热增加；电源电压过低,当负荷不变时,则电流又要增大,定子线圈也会增加发热;一般在电动机出力不变的情况下,允许电源电压在+10—-5%范围内变化;如下表：5、注意三相电压和三相电流的不平衡程度三相电压的不平衡也会引起电动机的额外发热;其不平衡程度在额定功率下,允许相间电压差不大于5%；电动机三相电压不平衡,电流也要出现相应地不平衡；或者由于定子绕组三相阻抗的不相等,也会造成电流的不平衡;电动机三相电流的不平衡不是由电压引起的,而是表明电动机有故障或定子绕组有层间短路现象;一般三相电动机电流的不平衡程度不允许大于10%,严重的不平衡,一般是由线路缺相引起的;6、注意电动机的声音和气味电动机正常运行时声音应均匀,无杂音和特殊声音;如声音不正常,可能有下述几种情况：1大嗡嗡声,说明电流过量,可能是超负荷或三相电流不平衡引起的,特别是电动机单相运行时,声音更大;2咕碌咕碌声,可能是轴承滚珠损坏而产生的声音;3不均匀的碰擦声,可能是扫膛声,应立即处理;在电动机的运行中,有时会因超负荷时间过久,以致绕组发生绝缘损坏,就可以嗅到一种特殊的绝缘漆味,当发现电动机的特殊声音和异味后,应立即停机检查,找出原因,消除缺陷,才能继续运行;除了上述各项外,电动机在运行中还应注意其通风情况和周围环境的清洁,经及电刷、轴承的工作状况和发热情况等;比如对轴承的维护可从以下几方面进行：判别电机轴承的好坏听声音很重要：1）正常的轴承音：较纯的金属音,没有波动的连续音;球轴承频率高声音尖；滚子轴承多少有咕噜音混杂在内,对运行无影响;2）轴承保持器声音：轴承的滚子或球与保持器的旋转产生轻微的叽哩叽哩的音色,含有与旋转速度无关的金属音;尤其长期停止后,以及采用了较大径向游隙C3或C4轴承的高速电机运转时更能听到;长期停止后的情况下,滚子或球与保持器之间补少量的指定润滑油会消失或变小;这是正常的;3）落滚音：横轴电机的情况下,保持器与滚子间的间隙同轴承的半径方向的间隙有关,动转中的轴承的顶部附近非负荷圈的滚子比保持器的旋转快,且重力落下打到保持器上产生;该音在额定转速附近听不到,低速时能听到,这也是正常音;4）咯吱咯吱音：滚子轴承尤其内径90㎜以上时多见,像碾滚子那样咯吱的声音,有时听到咯噜咯噜的声音;同时,轴承架及框架产生反响会听得很大,有时会怀疑为电动机内部的固定部分与旋转部接触产生的较大的声音;该声音是由于与负荷无关的非负荷圈滚子的不规则运动产生,轴承的半径方向间隙与润滑状态等关系所致;咯吱咯吱音在润滑状态不好时容易产生,以及润滑油变硬的冬季长期停止后的开始运转多见,可补油消失,不为轴承缺陷,继续运行还出现可定期补油消除,但是如果振动,温度同时有变化的话,则要考虑更换轴承;5）轴承的伤音：多是轴承的转动面、球、滚子、等的表面有伤、缺陷造成;其周期与旋转速度成比例;高速运转中,大多伴有振动,可从停止之前声音周期变长发现;有时通过静静地转动转子,在特定的位置也能听到并发现;该缺陷在轴承的制作、电动机的组装、运输等多方面产生,需换掉;6）轴承杂音：该音是轴承的滚子、球与转动面之间进入了脏物产生,声音的大小不规则变化,与旋转速度没有关系;此时更换轴承要进行仔细清洗;7）轴承的振动要符合国家标准,以电机转速而定;8）轴承的温度：在运行中要测定外侧轴承罩的温度关记录,原则上95℃为报警,105℃为跳闸;故从以上分析可看出,要有计划地进行电机维护与检查,早期发现异常有益于防止事故;307变电站高压电机保护定值307低压电机保护一、 ICM 电动机软起动器工作原理如图所示,电动机软起动器主要由电压检 测回路、电流检测回路、微处理器CPU 、存储器、可控硅SCR 、触发回路、内置接触器JC 、显示器、操作键盘等部分组成;其理论基础是数值分析、现代模糊控制理论等;电动机起动时,CPU 接受键盘输入命令,检测电动机回路的可靠性,调用存储器予置的数据,控制SCR 导通角,以改变电动机输入电压,从而达到限制回路起动电流,保证电动机平稳起动的目的;CPU 还通过内部检测回路,判断电动机起动是否结束,当起动结束时,将内置JC 触点无流合上,电动机进入正常工作状态;电动机软停止时,SCR 投入工作,将电流切换到SCR 回路;JC 触点无流断开,CPU 通过控制SCR 的导通角,使电机电压慢慢降到零,电机平稳停机;电动机工作时,软起动器内的检测器一直监视着电动机的运行状态,并将监测到的参数送给CPU 进行处理,CPU 将监测参数进行分析、存储、显示;因此,电动机软起动器还具有测量回路参数及对电机提供可靠保护的功能;注：1参数修改后,软起动器将按修改后的参数控制电动机的起动及停机;2修改后的参数如不存入存储器,那么设备停电后该参数将会丢失,仍保持修改前的参数;所以应将调试后合适的参数存入存储器;3显示栏中“-”表示可修改数据码的有效位;4风机使用电压斜坡起动模式时起始电压设置在70V、起动时间设为10秒,第3项限幅值为270,第5项修改为280,第6项修改为575,第7项修改为02,第9项修改为01.5破碎机起始电压设置在50V、起动时间设为30秒,第3项修改为240,第7项修改为02,第9项修改为02.参数修改流程图通过ICM软起动器的操作键盘,可实现所有操作;操作键盘可指示故障状态、运行数据,亦可进行功能代码选择与修改;具体操作步骤,按下述流程图进行;显示RDY按PRG键进入编修状态D10按∧或∨键可修改当前功能代码所对应的数据,否则,按SHIFT键换到下一功能代码;注：每次修改完了一个数据也可按PRG键退到运行等待状态对修改后的数据进行实验,如不合适可再次修改,但此时被修改的数据未被记忆,断电后会丢失;八、保护功能及状态显示ICM软起动器有9种保护功能,当软起动器保护功能动作时,软起动器立即停机,操作键盘显示故障代码,用户可根据故障代码所对应的故障原因进行分析处理;在故障排除后,可通过复位键RESET进行复位,使软起动器回到起动准备状态;ICM软起动器对电动机的热过载保护呈反时限特性,其过载倍数与保护动作时间的关系情况如下图表：九、试运行通电及状态显示当软起动器通电后,键盘显示器可能有下列四种显示,详见下表：当电机起动时,键盘显示其中前二位是表示电机运行状态,后四位显示电机实际运行电流;。

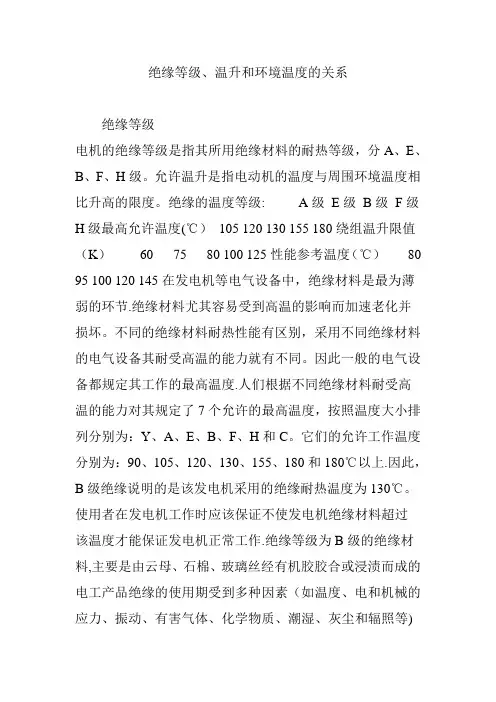

绝缘等级、温升和环境温度的关系
绝缘等级、温升和环境温度的关系绝缘等级电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级: A级E级B级F级H级最高允许温度(℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节.绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度.人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上.因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作.绝缘等级为B级的绝缘材料,主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素（如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等)的影响，而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。
因此已有一种实用的、被世界公认的耐热性分级方法,也就是将电气绝缘的耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：耐热等级温度，℃Y 90A 105E 120B 130F 155H 180200 200220 220250 250温度超过250℃，则按间隔25℃相应设置耐热等级。
也可以不用字母表示耐热等级，但是必须遵从上述对应关系.对在特殊条件下使用的以及有特殊要求的设备（如第3.1.5条所述），上述分级方法不一定适用，可能要采用其他的鉴别分类方法。
绝缘等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
变压器产品有以下几种耐热绝缘等级：绝缘等级 A E B F H N C最高运行温度℃105 120 130 155 180 200 220绕组最高允许温升K 60 75 80 100 125 135 150电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
电机防护等级标准
电机防护等级标准1、电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。
绝缘材料尤其容易受到高温的影响而加速老化并损坏。
不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。
因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。
因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。
IP防护等级说明防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验，试验设备：滴水试验装置及其试验方法。
试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm。
试验条件：滴水量为10.5mm/min；试验持续时间：10min；（2）IPX2方法名称：倾斜15°滴水试验；（3）IPX3方法名称：淋水试验；（4）IPX4方法名称：溅水试验；（5）IPX5方法名称：喷水试验；（6）IPX6方法名称：强烈喷水试验；（7）IPX7方法名称：短时浸水试验；（8）IPX8方法名称:持续潜水试验；。
电机绕组温度与温升的国家规定允许标准
电机绕组温度与温升的国家规定允许标准电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念给出基本说明。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。
2 温升温升是电机与环境的温度差，是由电机发热引起的。
运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。
这些都会使电机温度升高。
另一方面电机也会散热。
当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。
但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。
3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。
(1) 当气温下降时，正常电机的温升会稍许减少。
这是因为绕组电阻R下降，铜耗减少。
温度每降1℃，R约降0.4%。
(2) 对自冷电机，环境温度每增10℃，则温升增加1.5～3℃。
这是因为绕组铜损随气温上升而增加。
所以气温变化对大型电机和封闭电机影响较大。
最新电机绕组温度与温升的国家规定允许标准-精选.pdf
电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念给出基本说明。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。
2 温升温升是电机与环境的温度差，是由电机发热引起的。
运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。
这些都会使电机温度升高。
另一方面电机也会散热。
当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。
但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。
3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。
(1) 当气温下降时，正常电机的温升会稍许减少。
这是因为绕组电阻R下降，铜耗减少。
温度每降1℃，R约降0.4%。
(2) 对自冷电机，环境温度每增10℃，则温升增加 1.5～3℃。
这是因为绕组铜损随气温上升而增加。
所以气温变化对大型电机和封闭电机影响较大。
电动机的绝缘等级
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水
2、各种等级的防水试验内容
（1）IPX1 方法名称：垂直滴水试验 试验设备：滴水试验装置及其试验方法见2.11 试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm 试验条件：滴水量为1 0.5mm/min； 试验持续时间：10min；
电动机的绝缘等级分A、E、B、F、H5个等级，
它们的允许工作温度分别为105、120、130、155、180摄氏度。
环境温度为40摄氏度时的允许温升分别为60、75、80、100、125摄氏度。
电动机的允许温升主要取决于所采用的绝缘材料。
电动机的选择与使用都以不以超过额定温升为原则
防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
0：没有保护
防水等级(第一个X表示)
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
电动机的绝缘等级是依据所用国内绝缘材料的耐热等级划分的，分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度（℃） 105 120 130 155 180
绕组温升限值（K） 60 75 100 125
电机的绝缘等级
电机的绝缘等级分为那些等级？最佳答案电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145电机的绝缘等级决定于它所采用的绝缘材料的耐热等级。
若一台电机主要部件的绝缘结构采用不同耐热等级的绝缘材料，其绝缘等级按绝缘材料的最低耐热等级考核。
常用绝缘等级有E B F H C电阻法温升极限（空气冷却）单位：开尔文（K）E级75KB级80KF级100KH级125K是按耐热等级划分的吧Y 90A 105E 120B 130F 155H 180200 200220 220250 250绝缘等级分为以下七个等级，每一个等级温度（℃）如下Y A E B F H C90 105 120 130 150 180 180以上这是我刚找到的/电机绝缘等级提问两台绝缘等级为E的电机，其中一台为IP55，另一台为IP54，IP55的可以更好的防止水气进入电机，故问是否对绕组的绝缘保护要好一点？提问者：匿名最佳答案E是一个耐热等级的意思应该是120度IP第一个数字表示防水等级的意思第2个数字表示防固体进入的意思我有这方面的资料想了解的话留下MAIL具体的话要看2种电机的使用的地方就像1楼说的其实没有多大的影响如果使用环境湿度不大的话，基本上没什么影响。
不是的，IP55只能防止溅水，而不能防止水气进入电机内步，所以对绕组的绝缘跟IP44是一样的，如果你是用在温热的环境下可以选择温热带专用电机防护等级一样的电机绝缘就是一样的。
IP的意思：前面那个5是表示防尘，后面那个几是表示防水，4是防溅水，5是防喷水。
IPXY 不是绝缘等级的概念，而是防水/防尘等级的概念。
X表示防水效果的代号，Y表示防尘等级的代号。
电机绕组温度与温升的国家规定允许标准[详]
![电机绕组温度与温升的国家规定允许标准[详]](https://img.taocdn.com/s3/m/ae69f1b280eb6294dd886cd8.png)
电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念给出基本说明。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是影响绕组使用寿命的主要因素之一。
2 温升温升是电机与环境的温度差，是由电机发热引起的。
运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。
这些都会使电机温度升高。
另一方面电机也会散热。
当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。
但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。
3 温升与气温等因素的关系对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。
(1) 当气温下降时，正常电机的温升会稍许减少。
这是因为绕组电阻R下降，铜耗减少。
温度每降1℃，R约降0.4%。
(2) 对自冷电机，环境温度每增10℃，则温升增加1.5～3℃。
这是因为绕组铜损随气温上升而增加。
所以气温变化对大型电机和封闭电机影响较大。
发电机温度及温升的规定
温度及温升的规定
1、轴承出口油温不超过65℃，轴瓦温度不超过80℃。
2、发电机入口风温不得低于20℃，最高不得超过55℃,两侧温差不得大于3℃。
3、当发电机入口风温在+40℃—＋45℃间时每升高1℃，定子电流允许值较额定值降低1.5%。
4、当入口风温在+45℃时，发电机视在功率应降低7.5%。
5、当入口风温在+45℃—+50℃之间时每升高1℃，定子电流允许值较额定值降低2%。
6、当入口风温在+50℃—+55℃之间时，每升高1℃定子电流允许值较额定值降低3%。
7、发电机入口风温最高不超过55℃，超过时应采取降低发电机有功、无功负荷的方法，如无效，则请示总工程师。
8、当发电机入口风温低于额定值时，每降低1℃，定子电流允许值较额定值升高0.5%，此时转子电流也允许有相应的增加，但发电机只允许增加至入口风温较额定值低+10%为止。
若入口风温再降低时，电流值也不得再增加。
9、发电机出、入口风温差，一般不应大于25℃，若超过25℃，应查找原因。
10、正常情况下，空冷器入口水温不应超过20℃，不得低于5℃，或空冷器不结露。
11、发电机出口风温最高不超过70℃。
电机绝缘等级
电机绝缘等级
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。 允许温升是指电动机的温度与周围环境温度相比升高的限度。 绝缘的温度等级 A级 E级 B级 F级 H级 最高允许温度（℃） 105 120 130 155 180 绕组温升限值（K） 60 75 80 100 125 性能参考温度（℃） 80 95 100 120 145
在发电机等电气设备中，绝缘材料是最为薄弱的环节。绝缘材料尤其容易受到 高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别，采用不同绝 缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其
工作的最高温度。 人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照 温度大小排列分别为：Y、A、E、B、F、H和C。它们的允许工作温度分别为： 90、105、120、130、155、180和180℃以上。因此，B级绝缘说明的是该发 电机采用的绝缘耐热温度为130℃。使用者在发电机工作时应该保证不使发电
机绝缘材料超过该温度才能保证发电机正常工作。
因此已有一种实用的、被世界公认的耐热性分级方法，也就是将电气绝缘的 耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：
耐热等级 温度， ℃ Y 90 A 105 E 120 B 130 F 155 H 180 200 200 220 220 250 250 温度超过250℃，则按间隔25℃相应设置耐热等级。也可以不用字母表示耐热 等级，但是必须遵从上述对应关系。对在特殊条件下使用的以及有特殊要求 的设备(如第3.1.5条所述)，上述分级方法不一定适用，可能要采用其他的鉴别 分类方法。 在电工产品上标明的耐热等级，通常表示该产品在额定负载和规定的其他条 件下达到预期使用期时能承受的最高温度。因此，在电工产品中，温度最高 处所用绝缘的温度极应该不低于该产品耐热等级所对应的温度(否则见第3.1.2 条)。
温升限值
电动机温升限值电动机的绝缘等级是依据所用国内绝缘材料的耐热等级划分的，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145电抗器运行时的温升限值在一定温度下，绝缘材料不产生热损坏的时间称为绝缘材料的使用寿命。
大型电抗器的电流在3 500A以上。
这样大的电流流过电抗器，即使电抗器的电阻很小(mΩ级)，功率也在千瓦以上。
电器产品的损耗越大，运行中产生的热量就越大，在一定的条件下，电抗器的温升也就越高，而温升增高会加速绝缘材料的老化，使其失去绝缘性能，从而也会缩短电抗器的使用寿命。
这说明电抗器温升的高低是保证其质量和使用寿命的重要指标，因此GBl0229-1988和IEC标准中均对电抗器正常使用条件下的温升做了专门的规定。
国标之所以对电抗器的温升做严格的限制，是因为温升直接影响着电抗器所用绝缘材料的使用寿命。
根据Montsinger的寿命定律，绝缘材料的热老化与温度有如下关系：t=Aexp(aθ)。
式中：t为绝缘材料的使用寿命；A为常数，B级材料约为6．5x105；a为常数，约为0.088；9为绝缘材料的温度。
由上式看出，对于B级绝缘材料，每当温度增加10℃，绝缘材料的使用寿命减少一半，这就是绝缘材料的10℃定则。
A级绝缘材料为8℃，称为8℃定则。
温升是保证电抗器质量和运行寿命的重要指标，电流越大就越难满足要求。
形成温升的主要原因有：温升的设计裕度取得很小，使设计值与国标规定的温升限值很接近；还有制造的原因，如绕制绕组时，线轴的配重不够、绕制速度过快和停机均可造成绕组松紧度不好和绕组电阻的变化。
另外，接线端子与绕组焊接处的焊接电阻是由于焊接质量的问题产生的附加电阻，该焊接电阻产生附加损耗使接线端子处温升过高。
电机温度与温升的概念及测量和计算
电机的发热避免不了的想到了发热程度，涉及到电机发热程度的理论认识是：温升，温升限度、绝缘材料、绝缘结构，耐热等级等。
因此，要认识和理解上面几个名词的含义，才能更好地注意和修正电机的发热程序。
1．温升电机温升温升限度（1）某一点的温度与参考（或基准）温度之差称温升。
也可以称某一点温度与参考温度之差。
（2）什么叫电机温升。
电机某部件与周围介质温度之差，称电机该部件的温升。
（3）什么叫电机的温升限度。
电机在额定负载下长期运行达到热稳定状态时，电机各部件温升的允许极限，称温升限度。
电机温升限度，在国家标准GB755-65中作了明确规定，如附表所示。
在电机中一般都采用温升作为衡量电机发热标志，因为电机的功率是与一定温升相对应的。
因此，只有确定了温升限度才能使电机的额定功率获得确切的意义。
2．绝缘材料绝缘结构耐热等级（1）什么叫绝缘材料。
用来使器件在电气上绝缘的材料称绝缘材料。
（2）什么叫绝缘结构。
一种或几种绝缘材料的组合称绝缘结构。
（3）什么叫耐热等级。
表示绝缘结构的最高允许工作温度，并在这样的温度下它能在预定的使用期内维持其性能，在允许的范围内及其所分的等级耐热等级。
耐热等级分为Y 级90℃、A级10℃、E级120℃、B级130℃、F级155℃、H级180℃和H级以上共七个等级。
从上所述，电机中不同耐热等级的绝缘材料有着不同的最高允许工作温度。
所谓最高允许工作温度是指：在此温度下长期使用时，绝缘材料的物理、机械、化学和电气性能不发生显著恶性变化，如超过此温度，则绝缘材料的性能发生质变，或引起快速老化。
因此，绝缘材料最高允许工作温度是根据它经济使用寿命确定的。
从附表中可以看到，温升限度基本上取决于绝缘材料的等级，但也和温度的测量方法、被测部的传热和散热条件有关，取决于绝缘材料的最高允许工作温度。
当周围冷却介质（例如空气）的最高温度确定后，就可根据绝缘材料的最高允许工作温度规定电机部件的温升限度。
根据统计我国各地的绝对最高温度一般在35～40℃之间，因此在标准中规定+40℃作为冷却介质的最高标准。
绝缘等级、温升和环境温度的关系
绝缘等级、温升和环境温度的关系绝缘等级电机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘的温度等级：A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节.绝缘材料尤其容易受到高温的影响而加速老化并损坏.不同的绝缘材料耐热性能有区别,采用不同绝缘材料的电气设备其耐受高温的能力就有不同.因此一般的电气设备都规定其工作的最高温度。
人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。
它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上.因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。
使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。
绝缘等级为B级的绝缘材料,主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的电工产品绝缘的使用期受到多种因素（如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等）的影响,而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。
因此已有一种实用的、被世界公认的耐热性分级方法，也就是将电气绝缘的耐热性划分为若干耐热等级，各耐热等级及所对应的温度值如下：耐热等级温度, ℃Y 90A 105E 120B 130F 155H 180200 200220 220250 250温度超过250℃，则按间隔25℃相应设置耐热等级。
也可以不用字母表示耐热等级，但是必须遵从上述对应关系.对在特殊条件下使用的以及有特殊要求的设备（如第3.1。
5条所述),上述分级方法不一定适用，可能要采用其他的鉴别分类方法。
电动机相关性能参数
电动机温度是指电动机各部分实际发热温度,它对电动机的绝缘材影响很大,温度过高会使绝缘老化缩短电动机寿命,甚至导致绝缘破坏.为使绝缘不致老化和破坏,对电动机绕组等各部分温度作了一不定期的限制,这个温度限制就是电动机的允许温度.电动机的各部温度的高低还与外界条件有关,温升就是电动机温度比周围环境温度高出的数值. θ=T2-T1 式中θ-------温升T1-------实际冷却状态下的绕组温度(即环境温℃T2-------发热状态下绕组温度. 温升是指电动机在额定度,室温不允许超过40);运行状态下,定子绕组的温度高出环境温度的数值(环境温度规定为35℃或40℃以下,如果铭℃牌上未标出具体数值,则为40)电机绝缘等级分类电机变压器常用绝缘材料1、A级绝缘：包括浸渍处理过的棉纱，丝，纸等有机纤维材料以及普通漆包线上的磁漆等，且目前只在变压器上应用，最高允许工作温度为105℃。
2、E级绝缘：包括用聚酯树脂，环氧树脂，三醋酸纤维等制成的薄膜，聚乙烯醇缩醛，高强度漆包线上的磁漆等，最高允许工作温度为120℃。
3、B级绝缘：包括云母，石棉，玻璃丝等有机物；用提高了耐热性能的有机漆或树脂作为粘合物制成的材料及其组合物；聚酯高强度漆包线上的磁漆；最高允许工作温度为130℃。
4、F级绝缘：包括云母，石棉，玻璃丝等无机物用硅有机化合物改性的合成树脂漆，或耐热性能符合这一要求的醇酸、环氧等合成树脂作为粘合物而制成的材料或其组合物，最高允许工作温度为155℃。
5、H级绝缘：包括硅有机物以及云母，石棉，玻璃丝等无机物用硅有机漆作为粘合物制成的材料，最高允许工作温度为180℃。
6、C级绝缘：包括无年合计的云母，石英，玻璃等；用热稳定性能特别优良的硅有机树脂，聚醯亚胺浸渍漆等处理过的石棉，玻璃纤维织物或其制成品；聚醯亚胺基漆包线的磁漆，聚醯亚胺薄膜等，C级绝缘等级是要求更高的绝缘材料，正在生产中推广使用，其最高允许工作温度尚未确定，但应在180℃以上。
三相异步电动机的额定温升
三相异步电动机的额定温升是指电动机在满负荷、额定电压和额定频率下连续运行时，其关键部件（如定子绕组、轴承等）的温度比环境温度高出的最大允许值。
电动机的额定温升是由其绝缘材料的耐热等级决定的，不同绝缘等级有不同的最高允许温度。
通常，电动机的绝缘等级包括A、E、B、F、H等，对应的最高允许温度分别是105℃、120℃、130℃、155℃和180℃。
额定温升是在假定环境温度为40℃的情况下给出的，例如，一台B级绝缘的电动机，其额定温升可能是70℃至90℃之间，这意味着当环境温度为40℃时，电动机内部关键部位的实际温度不应超过110℃至130℃。
当环境温度不是40℃时，允许温升应相应调整，比如当环境温度高于40℃时，允许温升应按最高允许温度减去实际环境温度计算，以确保电动机在任何环境温度下运行时，其内部关键部位的实际温度都不会超过其绝缘材料的耐受极限。
