电缆敷设施工作业指导书一、电缆保护管的加工及敷设(1)施工准备a.根据电缆敷设清单上电缆的规格、型号检查设计图纸上电缆管的内径是否符合要求，根据土建及机务的施工图核对电缆保护管的敷设位置是否正确。
b.根据图纸准备施工材料，领料时检查电缆管的规格、材质符合设计要求。
电缆管无穿孔、裂缝和凹凸不平，内壁光滑，金属电缆管镀层符合设计要求，无锈蚀。
c.准备液压弯管机。
(2)电缆管的加工要求：a.管内无毛刺和尖锐棱角。
b.电缆管用电动液压弯管机冷弯，弯制后无裂缝和显著的凹瘪现象。
弯扁程度不大于管子外径的10％，电缆管的弯曲半径不小于所穿入电缆的最小弯曲半径。
c.金属电缆管在外表涂防腐漆，镀锌管锌层剥落处涂防腐漆。
(3)电缆管内径与电缆外径之比不小于1.5倍。
(4)每根电缆管的弯头不超过3个，直角弯头不超过2个。
(5)电缆管明敷要求：a.电缆管安装牢固，电缆管支持点之间的距离不超过3m。
b.塑料管的直线长度超过30m时加装伸缩节。
(6)金属电缆管连接牢固，密封良好，两管口对准，接口处加装短套管，短套管的长度不小于电缆管外径的2.2倍。
金属电缆管不直接对焊。
(7)引至设备的电缆管管口位置便于与设备连接并不妨碍设备拆装和进出。
并列敷设的电缆管管口排列整齐。
(8)电缆保护管要接地，接地线与地网连通，经监理工程师进行签证验收后回填。
二、电缆桥架的安装(1)施工准备a.本工程电缆桥架安装采用架空方式敷设。
电缆桥架分布于汽机间、锅炉间及附属车间。
b.施工前对电缆桥架的安装图纸进行会审，核对图纸中的安装尺寸、标高是否正确；核对安装图与机务的管道及其它设备是否有碰撞的地方；核对设计安装场地是否与现场相符；发现问题及时通知设计修改。
c.根据施工图纸备料及工机具准备。
(包括无齿锯、角向磨光机、电钻、拉线、水平尺、力矩扳手等)d.对施工人员进行详细的技术交底。
e.检查电缆桥架及其支吊架、连接件和附件的质量符合现行的有关技术标准并有合格证，f.检查电缆桥架的规格、防腐类型符合设计要求，严禁降低等级使用。
电缆敷设施工作业指导书
电缆敷设施工作业指导书随着信息化、智能化的发展，家庭、企业、机构等建筑物内需要众多的电缆进行连接，从而确保各种设备的正常工作。
因此，电缆敷设施工作逐渐成为建筑物施工的必不可少的一环。
本文将就电缆敷设的施工过程、所需的材料以及安全措施等进行介绍和分析，以便指导施工人员完成敷设。
一、施工过程1、测量距离首先，施工人员需要进行现场测量，确定电缆敷设的路线、所需电缆的长度等信息，可以采用测量仪器进行精确测量，也可以使用长尺或者测距软件进行测算。
2、准备施工材料在进行电缆敷设之前，必须要选定合适的电缆，从而确保电缆可以经受住所需的电压、电流等条件。
同时，需要准备安装工具、沟槽材料、接头等施工材料，确保在进行敷设时没有任何障碍。
3、挖掘沟槽当准备工作完成后，施工人员需要根据前期的测量数据进行挖掘沟槽。
根据电缆敷设的长度和深度，选择合适的挖掘机、铲土机等工具进行沟槽的挖掘。
4、敷设电缆当沟槽全部挖掘完成后，施工人员需要将电缆逐个放入沟槽内。
注意电缆应该被铺设在沟槽之底部，以便将来进行维修时更为方便。
在放置电缆时，应该密切关注电缆的定位和质量，确保电缆之间没有缠绕和过密的情况。
5、接头处理当所有电缆均被放置时，施工人员需要进行电缆的接头处理，这是电缆敷设的一个重要环节。
首先需要用绝缘胶带包裹电缆的末端，以便将来维修时更加方便。
然后需要对电缆进行精心的处理，确保接口处没有松动，同时需要用绝缘带将接头完全密封。
6、填补沟槽在所有的电缆均被敷设完毕并接头处理完成后，需要挖掘的沟槽应该被填补。
首先应填入沙土或其他合适的材料，然后用水泥进行填充，直至全部填补完毕。
二、所需材料电缆敷设的施工需要用到许多不同的材料，包括电缆、沟槽材料、安装工具、接头等。
下面分别解释这些材料的具体用途：1、电缆：作为施工的主要材料，必须要满足所需的电压、电流等技术指标。
2、沟槽材料：用于挖掘沟槽、填补沟槽等施工环节。
3、安装工具：包括电缆敷设时所需的各种工具，如橡胶手套、吊钩、铲子等等。
110KV变电站控制电缆敷设作业指导书
茌平新城110kV变电站控制电缆敷设作业指导书编制：日期：审核：日期：批准：日期：施工单位：日期：一、施工准备1、工器具准备电缆放线架、钢锯、电缆剪断钳、兆欧表、对讲机、塑料编带、塑料胶带、绑线、记号笔、打号机（线号管）、打牌机、尼龙绳、尼龙扎带、热缩管、热缩枪、压线钳、线鼻子、接地软线（做屏蔽）、万用表、剥线钳、斜口钳、尖嘴钳、壁纸刀、螺丝刀、打火机、手套、急救箱等。
“可做表说明”2、技术准备（1）熟悉就地设备、控制盘柜的安装位置、电缆沟走向。
（2）核对接线图纸和电缆清册，并与相关专业人员进行图纸会审。
（3）对电缆敷设路径进行二次设计，编制电缆敷设清单。
核对电缆规格、型号、数量与电缆清单相符。
（4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。
二、施工方法及要求1、电缆运输及现场存放根据现场情况，规划好电缆盘存放场所，一方面要考虑不影响交通，另一方面要选择易于放线的位置，电缆盘在现场应摆放整齐。
2、电缆敷设前应完成的工作电缆敷设要专人负责，严格过程控制。
敷设前，应检查电缆型号、规格等应符合设计，对电缆进行外观检查及绝缘电阻测量，并做好记录，合格后方可施放。
3、敷设通道应畅通并验收合格检查敷设路线是否明确，有无堵塞或不便通行的地方。
检查电缆两端的设备是否就位，位置是否正确，并预先编号以利施工。
4、电缆敷设的工艺要求（1）动力电缆、控制电缆与信号电缆应分层敷设。
自上而下的排列顺序为：35kV电力电缆、10kV电力电缆、照明电缆、直流电缆、控制电缆、通讯及屏蔽电缆。
敷设后应根据需要留出一定的备用长度（2）尽量同一方向电缆一次敷设完毕，对不能一次敷设的电缆，给其留出适当的位置，以便以后敷设。
（3）在敷设过程中注意转弯部分，应配备有经验的电缆工，一根电缆敷设完，在转角处每根电缆要一致地相互平行转弯，即整理、绑扎、挂牌，以保证敷设整齐、美观、正确。
（4）在十字交叉处，要力求把分向一边的电缆一次进行敷设，另一边再作一次敷设，使交叉处只成两层交压，以求美观，沿竖井敷设时使电缆交叉尽量集中在底部。
电缆敷设作业指导书

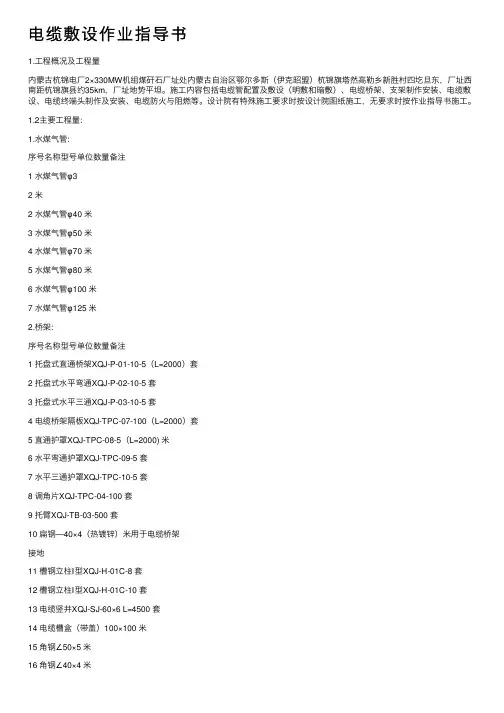

电缆敷设作业指导书1.⼯程概况及⼯程量内蒙古杭锦电⼚2×330MW机组煤矸⽯⼚址处内蒙古⾃治区鄂尔多斯（伊克昭盟）杭锦旗塔然⾼勒乡新胜村四圪旦东，⼚址西南距杭锦旗县约35km，⼚址地势平坦。

施⼯内容包括电缆管配置及敷设（明敷和暗敷）、电缆桥架、⽀架制作安装、电缆敷设、电缆终端头制作及安装、电缆防⽕与阻燃等。
设计院有特殊施⼯要求时按设计院图纸施⼯，⽆要求时按作业指导书施⼯。
1.2主要⼯程量:1.⽔煤⽓管:序号名称型号单位数量备注1 ⽔煤⽓管φ32 ⽶2 ⽔煤⽓管φ40 ⽶3 ⽔煤⽓管φ50 ⽶4 ⽔煤⽓管φ70 ⽶5 ⽔煤⽓管φ80 ⽶6 ⽔煤⽓管φ100 ⽶7 ⽔煤⽓管φ125 ⽶2.桥架:序号名称型号单位数量备注1 托盘式直通桥架XQJ-P-01-10-5（L=2000）套2 托盘式⽔平弯通XQJ-P-02-10-5 套3 托盘式⽔平三通XQJ-P-03-10-5 套4 电缆桥架隔板XQJ-TPC-07-100（L=2000）套5 直通护罩XQJ-TPC-08-5（L=2000) ⽶6 ⽔平弯通护罩XQJ-TPC-09-5 套7 ⽔平三通护罩XQJ-TPC-10-5 套8 调⾓⽚XQJ-TPC-04-100 套9 托臂XQJ-TB-03-500 套10 扁钢—40×4（热镀锌）⽶⽤于电缆桥架接地11 槽钢⽴柱Ⅰ型XQJ-H-01C-8 套12 槽钢⽴柱Ⅰ型XQJ-H-01C-10 套13 电缆竖井XQJ-SJ-60×6 L=4500 套14 电缆槽盒（带盖）100×100 ⽶15 ⾓钢∠50×5 ⽶16 ⾓钢∠40×4 ⽶17 防⽕槽盒WNC-E 长×宽=2000×500 套3.电缆:A标段施⼯⼯程中:动⼒电缆、控制电缆序号电缆型号单位数量备注1 低压动⼒ZRC-VV22-1 ⽶2 低压动⼒NH-VV22-1 ⽶3 ⾼压动⼒ZRC-YJY226/6KV ⽶4 ⾼压动⼒ZRC-YJY2226/35KV ⽶5 低压控制ZRC-VV22⽶图纸、控制电缆清册未到⼯程量不详6 低压控制NH-VV22⽶图纸、控制电缆清册未到⼯程量不详2.编制依据2.1执⾏和引⽤的设计图纸及其解释说明,包括审图纪要和已接收的设计变更西北电⼒勘测设计院《电缆敷设设计图》、《电⼒电缆清册》2.2执⾏和引⽤的规程、规范及相关技术标准《电⽓装置安装⼯程电缆线路施⼯及验收规范》DL/T5161.5-2002《电⼒建设安全⼯作规程(⽕⼒发电⼚部分)》2.3执⾏和引⽤的质量验收标准《⽕电施⼯质量检验及评定标准》2.4执⾏和引⽤的安全健康和环境健康管理的标准以及已批准的相关⽂件《电⼒建设安全健康和环境管理⼯作规定》2.5执⾏和引⽤已批准的施⼯组织设计和专业施⼯组织设计《施⼯组织设计》《电⽓专业施⼯组织设计》3.作业前必须具备的条件和应作的准备3.1作业前必须具备的条件西北设计院所有相关图纸、施⼯⼈员（经三级考试合格）、所需材料和机具到齐。
