1、计算数据:
总长 Lwl70.80m
垂线 间 长 Lpp67.00m
航 速 V14.81km/h
计算 速 度 VP18.52km/h(VP=1.25V)
吃 水 d5.51m
2、舵的型式及尺度:
型式:双支撑式平板舵
全船舵数:M = 2个
舵面积系数:µ=2.1%
单舵面积:Ad=µLd/M=5.64m2`
3.1.4正车时最大舵扭矩
3.1.5转舵力矩
3.2倒车舵水动力和舵机扭距计算
3.2.1舵压力
3.2.2压力中心至前缘的距离
3.2.3舵压力中心距舵轴的距离:
3.2.4倒车时最大舵扭矩
3.2.5转舵力矩
3.3操舵装置
实际选用转舵力矩为100KN·m的操舵装置。
4.舵杆计算:
根据CCS《钢质内河船舶入级与建造规范》(2002)的要求进行计算
7.材料:舵杆及法兰为#35锻钢;舵叶为CCSB
8.舵性能估算:回转直径
即Dh≈4.38L回转性能良好.
6.水平法兰(§3.2.8.2)
6.1连接水平法兰螺栓的个数:n=6
连接水平法兰的螺栓直径
实取d2=40mm加25.4%的裕度
6.2舵叶与舵杆的连接法兰厚度(§3.2.8.4)
法兰厚度应不小于螺栓直径,实取t=40mm
螺栓中心至法兰边缘的距离应不小于螺栓直径的1.2倍,1.2×40=48mm
实取50 mm数:e=0.27
平衡面积 : A0= eAd=1.66m2
展 舷 比 : λ=1.61
舵极限角 : θ=35º
舵剖面形状: 平板舵
3、舵机扭矩计算
3.1正车舵水动力和舵机扭矩计算(乔塞尔公式):
3.1.1舵压力

第五章 舵系统设计(1)解读

第五章  舵系统设计(1)解读

ui 0
ui 0
i
相对应的负角度.
4.3
舵系统设计的一般要求 (1)一般要求 1) 应满足控制系统提出的最大舵偏角 max 。 和空载最大舵偏角速度 max 的要求. 2) 应能输出足够大的操纵力和操纵力矩,以 适应外界负载的变化,并且在最大气动铰链力矩状 态下,应具有一定的舵偏角速对舵面反操纵作用, 应具有有效的制动能力(或称刹车能应具有足够的 带宽,以满足弹上飞行控制系统的需要.体积小、 质量轻、比功率大、成本低、可靠性高及使用维护
液压和气压舵机而言,是指包含带活塞的连杆 和带舵面的操纵机构; 对电动舵机而言,应包括电动机的转子和带舵 面的减速机构.在负载状态下,必须把舵机的传动 部分看成一个整体环节研究.根据需要可以折算到 舵轴上分析计算,也可以折算到连杆上(或电动机 转轴上)分析计算. 现以液压舵机为例,直接给出不同类型负载状 态下的舵机传递函数,而略去中间推导过程.
25%
8)带舵面的操纵机构传递函数为
kch Wch ( s) 2 2 X (s) Tch S 2chTch S 1
( s)
kch max / X max 1.28
ch 0.05
Tch 1/ (2 fch )
fch 40( Hz )
9)弹上液压油源工作压力为;
(2)舵系统动特性计算 舵系统开环频率响应; K z K yD K FK e
s
根据计算方框图,得舵 系统开环传递函数; W0 ( s ) s (TyD s 1)(TFK s 1)
K0 , ( 0) s (TyD s 1)(TFK s 1) K 0 K z K yD K FK ; 舵系统开环传递函数

5)最大舵指令(对应±30°)±6V. 6)舵系统等效传递函数为

辅机安装,舵系结构(2)

辅机安装,舵系结构(2)

衬套同舵钮孔采用紧配合,
轴承端部设止动垫圈固定或 制成凸肩。 舵销锥体部分应无阶梯地过 渡到圆柱部分,锥体端部有 螺纹端,用螺母固紧,螺母 应装设止动装置或开口销。 “海船规范”对舵销及舵钮 连接的锥形配合、锥体长度、 舵销直径、螺母的尺寸、销 座的厚度、舵销轴承的长度 等,都有一定的要求。

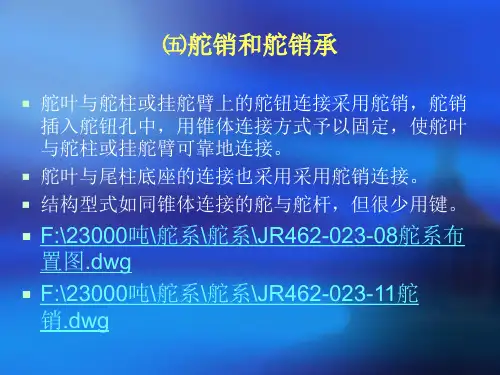

㈤舵销和舵销承
