"E5071C网络分析仪测试方法一．面板上常使用按键功能大概介绍如下：Meas打开后显示有：S11S21S12S22（S11S22为反射，S21S12为传输）注意：驻波比和回波损耗在反射功能测试，也就是说在 S11或者S22里面测试。
Format打开后显示有：LogMa -------- SW—----- 里面有很多测试功能，如上这两种是我们常用到的，LogMag为回波损耗测试，SW为驻波比测试。
Display 打开后显示有 :NumofTraces（此功能可以打开多条测试线进行同时测试多项指标，每一条测试线可以跟据自己的需求选择相对应的指标，也就是说一个产品我们可以同时测试驻波比和插入损耗或者更多的指标）AllocateTraces（打开此功能里面有窗口显示选择，我们可以跟据自己的需求选择两个窗口以上的显示方式）Cal 此功能为仪器校准功能：我们常用到的是打开后在显示选择： Calibrate （校准端口选择，我们可以选择单端口校准，也可以选择双端口校准）TracePrev 此功能为测试线的更换设置Scale 此功能为测试放大的功能，打开后常用到的有： Scale/Div 10DB/Div为每格测试10DB我们可以跟据自己的产品更改每格测量的大小，方便我们看测试结果ReferenceValue 这项功能可以改变测试线的高低，也是方便我们测试时能清楚的看到产品测试出来的波型。
Save/Recall 此功能为保存功能，我们可以把产品设置好的测试结果保存在这个里面进去以后按下此菜单 SaveState 我们可以保存到自己想保存的地方，如：保存在仪器里面请按Recallstate 里面会有相对应的01到08，我们也可以按 SaveTraceData保存在外接的U盘里面，方便的把我们产品的测试结果给客户看。
二．仪器测试的设置方法1.频率设置：在仪器面板按键打开 Start 为开始频率， Stop 为终止频率。

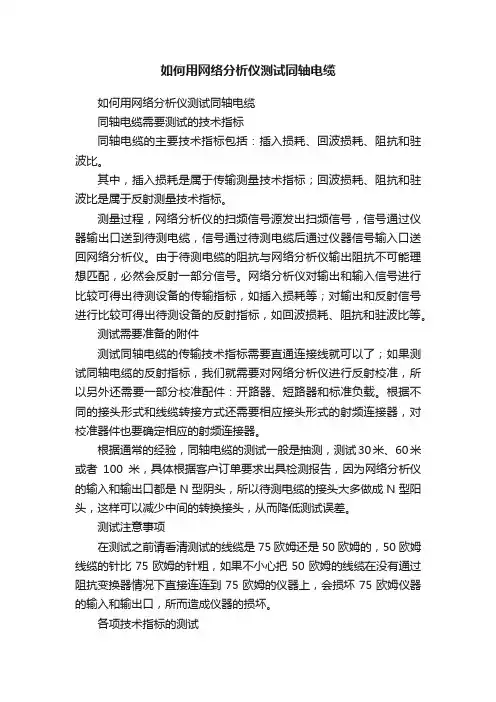

如何用网络分析仪测试同轴电缆
如何用网络分析仪测试同轴电缆如何用网络分析仪测试同轴电缆同轴电缆需要测试的技术指标同轴电缆的主要技术指标包括：插入损耗、回波损耗、阻抗和驻波比。
其中，插入损耗是属于传输测量技术指标；回波损耗、阻抗和驻波比是属于反射测量技术指标。
测量过程，网络分析仪的扫频信号源发出扫频信号，信号通过仪器输出口送到待测电缆，信号通过待测电缆后通过仪器信号输入口送回网络分析仪。
由于待测电缆的阻抗与网络分析仪输出阻抗不可能理想匹配，必然会反射一部分信号。
网络分析仪对输出和输入信号进行比较可得出待测设备的传输指标，如插入损耗等；对输出和反射信号进行比较可得出待测设备的反射指标，如回波损耗、阻抗和驻波比等。
测试需要准备的附件测试同轴电缆的传输技术指标需要直通连接线就可以了；如果测试同轴电缆的反射指标，我们就需要对网络分析仪进行反射校准，所以另外还需要一部分校准配件：开路器、短路器和标准负载。
根据不同的接头形式和线缆转接方式还需要相应接头形式的射频连接器，对校准器件也要确定相应的射频连接器。
根据通常的经验，同轴电缆的测试一般是抽测，测试30米、60米或者100米，具体根据客户订单要求出具检测报告，因为网络分析仪的输入和输出口都是N型阴头，所以待测电缆的接头大多做成N型阳头，这样可以减少中间的转换接头，从而降低测试误差。
测试注意事项在测试之前请看清测试的线缆是75欧姆还是50欧姆的，50欧姆线缆的针比75欧姆的针粗，如果不小心把50欧姆的线缆在没有通过阻抗变换器情况下直接连连到75欧姆的仪器上，会损坏75欧姆仪器的输入和输出口，所而造成仪器的损坏。
各项技术指标的测试测量前的准备工作1.在给仪器加电前将网络分析仪和待测设备进行统一接地。
网络分析仪和待测设备的地电位相同是很重要的，既保证测试人员在测量时的安全，也避免对设备造成损坏。
2.在开始测量前先将仪器预热30分钟，待仪器的电路系统全部达到稳定状态后，再进行校准和测量。
测量同轴电缆的【插入损耗】插入损耗是指信号在经过同轴电缆传输的时候，由于同轴电缆介质对于信号的衰减作用，从而造成降低了通过信号的强度，一般同轴电缆是通过信号频率越高，对信号的衰减作用越强。
EC网络分析仪测试方法
EC网络分析仪测试方法EC网络分析仪是一种用于测试电子设备和电路的仪器，能够精确地测量电路的电气性能和信号传输特性。
在使用EC网络分析仪进行测试时，需要遵循一定的测试方法和步骤，以确保测试结果的准确性和可靠性。
下面是EC网络分析仪测试方法的详细步骤：1.准备工作在进行测试之前，首先需要准备好EC网络分析仪及其相关测试配件，如测试夹具、连接线等。
确保所有设备都处于正常工作状态，并进行必要的校准和调试。
2.连接测试设备将待测试的电路或设备连接到EC网络分析仪上，确保连接线路的质量和稳定性。
在连接过程中，应避免产生干扰或杂音，以确保测试结果的准确性。
3.设置测试参数在EC网络分析仪上设置所需的测试参数，包括频率范围、功率水平、扫描速度等。
根据测试对象的特性和需求，调整相应的参数以实现最佳的测试效果。
4.进行预测试进行预测试以验证连接和设置是否正确，以及测试系统是否正常工作。
可以使用标准件或校准器件进行校准和验证，以确保测试结果的准确性和可靠性。
5.进行主要测试在确认预测试结果正常后，进行主要的测试过程。
根据测试要求和目的，选择适当的测试模式和方法，如频率扫描、功率扫描、时域测试等。
记录和保存测试数据，以备后续分析和比较。
6.分析测试结果对测试数据进行分析和处理，提取所需的电气参数和特性，并进行图表化展示和比较。
可以使用EC网络分析仪软件进行数据处理和分析，以实现更精确和全面的测试结果。
7.解释测试结果根据分析得到的测试结果，进行合理的解释和说明，评估电路或设备的性能和可靠性。
根据测试结果，制定相应的改进方案或措施，以优化电路设计和性能。
8.撰写测试报告根据测试过程和结果，撰写详细的测试报告，包括测试方法、参数设置、数据分析和结论等内容。
报告应清晰明了，具有可操作性和可复现性，以满足相关标准和要求。
9.完成测试和总结完成测试过程后，对测试过程和结果进行总结和回顾，总结经验和教训，提出改进建议和建议。
对测试设备进行清洁和维护，以确保下次测试的准确性和可靠性。
网络分析仪校准及测试
仪器校准及产品测试规范一、校准1.1校准件的选用（1）根据不同的产品接头形式，如N型、SMA型、DIN(7/16)，我公司常用校准方式有2种，一种为SMA型校准，一种为N型校准，根据不同产品输入输出接头形式选用不同的校准件，我公司常见接头形式及配置具体如下：1.2校准方法和步骤1.2.1校准方法：（1）校准前先检查仪器通电、开机显示等是否正常（2）将仪器按电缆配置，以及附件配置进行连接，并使电缆自然弯曲放置，确保完好连接并连接正确无误（3）再根据不同产品，按《调试作业指导书》规定要求设置仪器，S参数、带宽、频点、功率、扫描点，驻波（回波）参考线设置等（4）确认各项设置符合要求后准备校准1.2.2校准步骤：1.2.2.1 N 型校准步骤第一步：PORT1端口的校准将仪器按键面板按→→→→将校准件“OPEN ”件与电缆Port 1端口完好连接，按，待该软键上出现“√”时，将“OPEN ”取下，再将“Short”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Short ”取下，再将“Load ”件与电缆Port 1端口完好连接，按键，待该软键上出现“√”时，将“Load”取下,PORT1端口校准完成，将各校准件PORT2端口如上操作。
第二步：PORT2端口的校准将各校准件按如上方法接到PORT2端口，往下操作，校准PORT2端口，略。
第三步：直通校准将仪器电缆PORT1和PORT2用“直通”对接，按键，待该软键上出现“√”时，按直通校准完成。
第四步：观察校准值根据仪器所设置相关频点，观察S11、S22通道，如果设置为驻波，显示值应接近1.00，回波值应大于55 dB 以上，S21通道损耗值应接近0.00dB,方可认为校准正确。
第五步:校准、设置保存与调用（1）保存：按硬件，再按软菜单→向下键→ Save as ”对话框，选择需要保存文件的路径，按对应产品型号将校准设置文件命名，按保存校准设置。
网络分析仪测试步骤.pdf
调用完，屏幕是不动的，需要触发一下。
网络分析仪测试步骤 1.开机。 2.不是重新开机情况下使用，最好进行一次复位。
3.设置开始/终止频率。
4.设置扫描点 扫面点可以输入 10000，仪器会自动调到仪器支持的最大扫 描点。
Hale Waihona Puke 5.接上延长线。 这个延长线接上，基本上就不去动了。
6.进入校准。
7.选择校准件。
8.校准标准件。 分别校准反射特性，传输特性，隔离度。
9.设置显示线。 要设置 S11（smith R+jx）,S21(Log map ), S22(smith R+jx)三根线。
以 S21 为例
10.设置 Marker 点。 Marker 点一般设置为高中低三个信道的点。
11.检测上述校准结果。 将 PORT1 与 PORT2 延长线短接，根据插损值判断仪器与延长线是 否 OK。一般插损值在 0.05 以下。
12.校准铜管和端口延长线。
14.保存。 将上面的 TRACE 切到 TR2（插损）后再保存，这样会方便查看。 这时将铜管与端口延长线碰下，看插损是否在 0.5DB 以下，判断 刚刚的校准是否准确。如果插损超过 1DB，需要重复上述步骤重 新校准。
三根线都按上述步骤保存即可。
15.调用。 上述校准完后，可以直接测试。也可保存起来，下次再测试时就 不需再重新校准。但要确认使用的铜管与端口延长线和校准的是 否一致。
网络测试仪使用教程优质PPT资料
可用功率 0.44 to 12.95W 0.44 to 3.84W 3.84 to 6.49W 6.49 to 12.95W 12.95 to 25.5W (IEEE802.3at)
功能4：PING
测试到单个节点的连通性能
300条信息，充分满足大中型网络的需要。
TDR技术，单端线缆长度，精确到0. PSE/PD与网线的接口： TDR技术，单端线缆长度，精确到0.
反转对：在双绞线中的2个导线以相反 的极性连接。
nLink的以太网供电测试不仅支持以获得已在业界广泛应用的IEEE802.
标准：IEEE802. 标准：IEEE802.
nLink的以太网供电测试不仅 支持以获得已在业界广泛应用的 IEEE802.3af(3.84～12.95W四个 等级)标准，更支持最新的 IEEE802.3at(最大可用功率 25.5W)标准。
功能3：PoE测试
电压水平:00～ -60V DC 标准：IEEE802.3af，
IEEE803.3at以及非标准POE供 电设备； PSE接口：Mid-span和Endspan； PSE/PD与网线的接口： Alternative A（1,2,3,6信号线） Alternative B（4,5,7,8空闲线） ； 功率分级：Class0 - 4.
识TD别R网技络术端，口单的端速线率缆n及长L双度i工n，状k精-态确E。到X0. 可以保存电缆 T反D转R对技：术在，诊双单绞端断线线中缆，的长P2度个O，导精E线确以以到相0及反. 的P极IN性G连接的。测试结 n3L0i0n条k-信EX息可，果以充保，分存满并电足缆大通诊中断过型，网内P络O的E嵌以需及的要P。INWG的e测b试服结果务，并器通过内嵌的 Web 服务器查看保存的测试结果时，每种测试结果可以存储 反短转路对: 2：个在或查双更绞多看线的中导保的线存2一个起的导短线路测以。相试反结的极果性连时接，。 每种 n3L0i0n条k-信EX息可，测以充保试分存满结电足缆大果诊中断可型，网以P络O的E存以需及储要P。I3NG0的0测条试信结果息，并，通过内嵌的 Web 服务器查看保存的测试结果时，每种测试结果可以存储 标测准试：到I单EE个E充节80点2分.的连满通足性能大中型网络的需要。
网络分析仪测量
网络分析仪测量是德科技网络分析仪测量：滤波器和放大器示例引言对于通信系统而言，元器件的幅度和相位特性是影响性能的重要因素。
矢量网络分析仪可提供此类器件的相关信息，包括放大器和晶体管等有源器件，以及电容器和滤波器等无源器件。
而且，由于增加了时域功能，网络分析仪还能在测量过程中去除不需要的响应，只留下需要的信息。
本应用指南说明了对射频滤波器进行的扫频测量，以及对通信频段放大器进行的扫描功率测量。
测量滤波器对滤波器的特性进行全面的表征通常可以借助扫频测量来实现。
图1 显示了滤波器的频率响应。
在左侧和底部，我们可以看到以对数幅度格式表示的传输响应；在右侧，我们可以看到反射响应（回波损耗）。
最常测量的滤波器特性是插入损耗和带宽，如下图所示，其垂直标度经过扩展。
另一个经常测量的参数是带外抑制。
这项测量用于了解滤波器在其带宽内传输信号，同时在其带宽外抑制信号的能力如何。
测试系统的动态范围通常决定了其评测这一特性的能力。
以下回波损耗图显示了典型的无源反射滤波器特征，从图中可见其在阻带中显示为高反射（接近0 dB），而在通带中表现出良好的阻抗匹配。
