二次盘柜及高压开关柜安装安全作业指导书.doc预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1、目的 (1)2、适用范围 (1)3、职责 (1)4、施工准备 (1)5、作业流程 (2)6、开关柜安装 (3)7、二次盘柜及高压柜安装危害辨识、风险评价 (4)8、十己录 (5)1、目的为了保证二次盘柜及高压开关柜安装施工作业现场的安全，杜绝各类事故（事件）的发生，使人员的伤害和财产损失降低到最低限度。
2、适用范|适用于变电所二次盘柜及高压开关柜安装的施工作业.]3、职责3.1项目部质量安全部门负责施工现场安全的监督检查，并对在施工现场可能出现的危险（事故）事件制定相应的应急预案。
3.2项目部工程管理（技术）部门负责施工现场组织管理和现场文明施工的管理工作。
同时负责安全技术措施的编制、审核、安全技术交底及监督落实。
3.3项目部综合办公室负责施工车辆的调度管理，并协调各部门搞好后勤工作。
同时负责临时劳务人员的采购、管理并对其使用情况进行监督。
3.4项目部物资部门负责施工机械设备的管理和维护保养工作，负责生产物资的采购、使用和报废等工作的管理，以及负责劳保用品3.5现场专（兼）职安全人员负责对施工现场进行监督检查、现场纠违及事故隐患督促整改等.3.6工作场所内的施工人员及其他人员应遵守相应的规章制度和有关法律、法规、现场安全生产管理规定等。
4、施工准备参加施工的人员必须先熟悉图纸，掌握二次盘柜及高压开关柜安装方法，施工人员必须参加过技术和安全方面的培训，并经考试合格后放可上岗作业。
同时根据工程量的大小配备足够的人员，现场指派安全负责人。
施工所用工器具材料准备如下：5、作业流程6、二次盘柜及高压柜安装6.1、基础复核用经纬仪、钢尺复测二次盘柜及高压柜基础槽钢的长度/宽度/标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，6.2、盘柜开箱检查及就位二次盘柜安装前应协同监理、甲方及设备生产厂家对二次盘柜及高压开关柜开箱检查，检查其型号、规格及屏面布置是否符合设计要求，有无损坏或脱漆、元件是否完好无损。
10kV(GG-1A)型开关柜标准化作业指导书
修试管理所
安全措施及注意事项
7
修试管理所
1.1.4
1.1.5
1.1.6 1.1.7
1.1.8
1.1.9 1.1.10
1.2 1.2.1 序号
断路器底座接地检查
真空度检查（用断路器断口间交流耐 压代替）
断路器底座接地应可靠，焊接应牢固，无松动、变形、损伤、锈蚀等现 象
外观检查，无放电痕迹及裂缝，外面揩擦清洁。在分闸位置对断路器断 口施以 42kV 工频电压 1min。在合闸位置，在断路器一次回路对地间施 以 42kV 工频电压 1min。以上绝缘试验都不得发生击穿闪络现象。
8 接地线接触不良
使用接地夹。
9 随意扩大或更改工作范围、工作内容
必须先履行工作票许可手续后，方能进入工作现场，做好“二交一查”工作。
10 梯子摆放不平稳，梯子、绝缘棒搬运未按要求 工作时梯子摆放平稳，搬运长物时应放到搬运。
11 设备漏电
检查接地线，穿绝缘鞋。更改期试验接线或试验完毕时，必须确认试验电源切断，被测试品应充分 放电，并将升压设备高压部分短路接地。
工艺标准
安全措施及注意事项
8
1.2.2 分、合闸脱扣器检修
1.2.3 传动齿轮的检修
1.2.4 传动部件、开口销的检修 1.2.5 分、合闸弹簧的检修 1.2.6 缓冲器检修
1.2.7 辅助开关与行程开关的检修
1.2.8 储能电机的检修 1.2.9 机械五防装置的检查 1.2.10 手动储能功能的检查 1.2.11 各继电器功能、接线检查 1.2.12 计数器、操作开关检查 1.2.13 检修后操作试验
9 拆、搭、移动工作台之前应交待明确安全措施、带电部位
10 搬运长物时应放倒，并且不少于 2 人。母线带电时严禁竖直放置铝排、梯子、钢材等长物。
高压开关柜安装作业指导书
手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应该能够互换。手车与柜体间的二次回路连接插件应接触良好。安全隔离板应开启灵活，随手车的进出而相应动作。手车与柜体间的接地触头应接触紧密当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开。
6.2工作人员应穿工作服，衣服和袖口应扣好。焊工上岗时，必须穿焊工工作服。电焊时应戴防护面罩和脚护套及焊工手套，电焊作业时高压柜里面严禁作业，以防电击伤人。
6.3电动机具外壳必须可靠接地，机械的转动部位应有保护罩。
6.4使用转床时严禁戴手套，工作应固定牢靠，防止飞脱伤人。
6.5使用打磨切割机时，严禁操作人员站在锯片的切线方向，锯片与托架的间隙应在3mm以上。严禁在锯片松动中、偏心和破损情况下使用。
4.2高压开关柜安装工期预计及人员部署
4.2.1整个安装工期预计7天。
4.2.2施工部署
5日全天卸车及高压柜初略就位，作业人员13人；11-13日高压柜准确就位及柜体连接，作业人员13人；14-16日高压柜主母线连接，柜顶小母线连接，作业人员10人。17日柜顶母线桥测量（功能柜与馈线柜连接部分）厂家完成
2.4项目质管员；负责安装作业全过程的监督和检查，对作业质量负直接责任。
2.5项目安全员：依据《安规》作好项目工程的安全施工管理工作，对作业安全负直接责任。
2.6施工人员只有经过本作业技术培训、技术交底、熟知作业指导书及规程有关规定后，才具备上岗资格。
2.7施工负责人应尽职尽责，在整个安装与调整过程中，负有控制施工进度、安全及质量责任。
高压开关柜预防性试验作业指导书
高压开关柜预防性试验作业指导书编制时间：2023年十月二十日序号安全措施内容1 2试验应填写变电第一种工作票工作开头前工作票许可人和工作票负责人共同确认现场所做安全措施是否完备、符合现场实际状况序号规程标准内容1《沟通无间隔金属氧化物避雷器》GB11032-20232 3《电气装置安装工程电气设备交接试验标准》GB50150-2023 《预防性试验作业指导书》〔35kV 分册〕4《电力设备预防性试验规程》DL/T 596—19965《电业安全工作规程〔电力线路局部〕》DL409-19916《现场绝缘试验实施导则第 4 局部:沟通耐压试验》DL/T 474.4-2023 7《现场绝缘试验实施导则第 5 局部:避雷器试验》DL/T 474.5-20238《带电设备红外诊断应用标准》DL/T 664-20239《电力设备预防性试验规程》Q/CSG 1 0007-202310 《高压开关柜作业指导书》11 历次预防性试验报告序号1 2 3 4 5试验工程内容导电回路电阻试验绝缘电阻试验避雷器直流1mA电压U1mA及0.75U1mA下的泄漏电流试验沟通耐压试验红外测温试验高压开关柜预防性试验作业指导书一、适用范围工作。
二、参考资料及标准标准三、试验工程:四、安全及预控措施1．安全措施：序号1 工作内容试验前预备危急点把有故障的试验设备带预控措施工作前应检查试验设备是否齐备、序号安全措施内容试验负责人应由有阅历的人员担当，试验开头前，试验负责人应对全体试验人员具体交3代试验中的安全留意事项；明确站内带电设备范围，做好安全隔离措施，与带电局部保持足够的安全距离4试验用的接地线应有牢靠的接地点，试验设备及被试设备需接地的端子应牢靠接地5试验时用的放电地线的接地端应牢靠接地，绝缘手套、绝缘鞋应穿好6临时电源要有安全保护措施，带电局部不得暴露7试验引线应尽量缩短，必要时用绝缘物支撑结实8试验人员进入试验场地必需配戴安全帽；高空作业时必需使用安全带试验现场需设置警示带、围栏，并在警示带或围栏上向外悬挂“止步，高压危急”，“禁9止入内，高压危急”等标示牌，并派人看管，被试设备两端不在同一点时，另一端还应设置警示带、围栏、标示牌，派人看管试验前应将被试设备与其它设备的连接断开，并留有足够的安全距离；与被试设备相邻10的其他设备应牢靠接地11 为保证人身和设备安全，在进展绝缘电阻测量后应对试品充分放电。
高压开关柜作业指导书
高压开关柜作业指导书一、引言高压开关柜作为电力系统的重要组成部分，广泛应用于电力输配、变电站、工矿企业等场合。
正确、安全地操作高压开关柜是保障电力系统稳定运行的重要环节。
本文档旨在为高压开关柜的操作人员提供详细的作业指导，以确保操作的安全有效性。
二、操作准备1. 确认电源状态：在进行任何操作之前，必须先确认高压开关柜的电源已断开，且没有任何残留电流。
可使用相应的仪器进行测量确认。
2. 工具准备：准备必要的工具，包括绝缘手套、绝缘工具、绝缘垫板等。
确保这些工具的绝缘性能良好，并定期检查和测试。
3. 通风检查：由于高压开关柜内部可能有有害气体积累，操作前应先进行通风检查，确保操作人员的安全。
4. 操作人员准备：操作人员必须具备相关的电力知识和操作经验，并严格按照规定进行操作。
在操作过程中，必须穿戴合适的防护服装和防护用具。
三、操作流程1. 开柜操作：a. 使用正确的绝缘工具打开高压开关柜的门。
b. 检查柜内是否有异物或掉落物，若有，必须予以清除。
c. 检查各回路的接地情况，确保接地装置正常。
2. 操作前检查：a. 检查开关柜的操作机构是否处于安全位置。
b. 检查所有的开关、隔离刀闸和断路器是否处于断开状态。
c. 检查仪表仪器的状态和准确性，如压力表、温度计等。
3. 操作过程：a. 操作人员必须持握绝缘手套，并严禁触摸带电部分。
b. 按照操作步骤，依次合闸开关、合闸隔离刀闸、合闸断路器。
c. 在操作过程中，要密切观察仪表仪器的显示和指示灯，确保各项参数正常。
d. 若操作过程中出现故障或异常情况，必须立即停止操作并上报处理。
4. 操作结束：a. 全部开关和隔离刀闸必须断开，断开前要确认是否有电流或电压存在。
b. 确定操作机构处于安全位置后，用绝缘工具关闭高压开关柜的门。
c. 清理操作现场，确保没有残留物。
四、安全注意事项1. 操作人员必须严格按照操作规程进行操作，切勿擅自修改或忽略任何步骤。
2. 操作前必须确保周围环境无爆炸性气体或易燃物质。
9b、10kV高压柜施工作业指导书共9页word资料

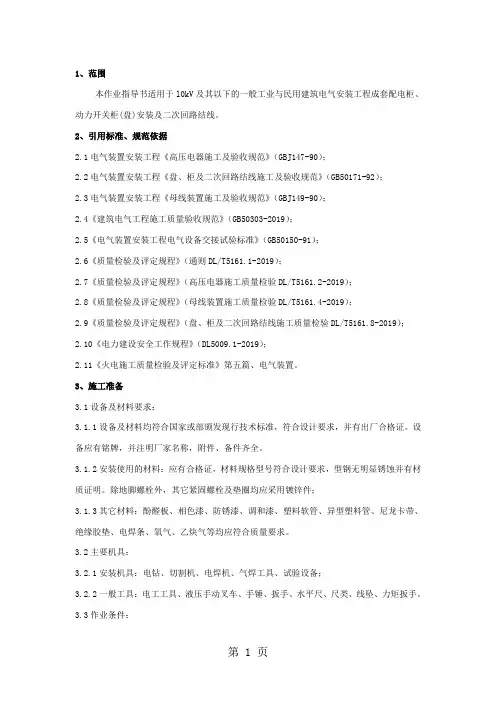

1、范围本作业指导书适用于l0kV及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜(盘)安装及二次回路结线。
2、引用标准、规范依据2.1电气装置安装工程《高压电器施工及验收规范》（GBJ147-90）；2.2电气装置安装工程《盘、柜及二次回路结线施工及验收规范》（GB50171-92）；2.3电气装置安装工程《母线装置施工及验收规范》（GBJ149-90）；2.4《建筑电气工程施工质量验收规范》（GB50303-2019）；2.5《电气装置安装工程电气设备交接试验标准》（GB50150-91）；2.6《质量检验及评定规程》（通则DL/T5161.1-2019）；2.7《质量检验及评定规程》（高压电器施工质量检验DL/T5161.2-2019）；2.8《质量检验及评定规程》（母线装置施工质量检验DL/T5161.4-2019）；2.9《质量检验及评定规程》（盘、柜及二次回路结线施工质量检验DL/T5161.8-2019）；2.10《电力建设安全工作规程》（DL5009.1-2019）；2.11《火电施工质量检验及评定标准》第五篇、电气装置。
3、施工准备3.1设备及材料要求：3.1.1设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
3.1.2安装使用的材料：应有合格证，材料规格型号符合设计要求，型钢无明显锈蚀并有材质证明。
除地脚螺栓外，其它紧固螺栓及垫圈均应采用镀锌件；3.1.3其它材料：酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、绝缘胶垫、电焊条、氧气、乙炔气等均应符合质量要求。
3.2主要机具：3.2.1安装机具：电钻、切割机、电焊机、气焊工具、试验设备；3.2.2一般工具：电工工具、液压手动叉车、手锤、扳手、水平尺、尺类、线坠、力矩扳手。
3.3作业条件：3.3.1土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕，无漏水。
开关柜加工作业指导书
开关柜加工作业指导书一、前言开关柜作为电力系统中重要的配电设备之一，其质量和安全性直接关系到电力系统的稳定运行。
为了提高开关柜加工作业的效率和质量，减少错误和事故的发生，制定本作业指导书，对开关柜加工作业进行具体的指导。
二、作业准备1. 确认工作任务：在进行开关柜加工作业之前，首先要明确工作任务，了解具体的要求和时间安排。
2. 工具仪器准备：确认所需要的工具、仪器和设备是否完备，并保持其良好的状态，确保在作业过程中能够正常使用。
3. 安全措施：根据作业环境的具体情况，采取相应的安全措施，包括穿戴好安全防护装备、防止触电、防止火灾等。
4. 资料准备：将所需要的设计图纸、材料清单等资料准备齐全，并在作业过程中随时查阅。
三、加工作业流程1. 准备工作：将开关柜加工需要的材料、工具、设备等准备齐全，并按照作业要求进行摆放和整理。
2. 尺寸标定：根据设计图纸上的要求，将开关柜板材进行尺寸标定，包括长度、宽度和厚度等，并在相应位置进行标记。
3. 开料加工：根据尺寸标定的要求，使用相应的机械设备进行开料加工，如切割机、钻孔机等。
在加工过程中，要注意安全，避免发生意外事故。
4. 边缘加工：将开料加工好的板材进行边缘加工，包括倒角、切割等，以提高开关柜的整体美观度和使用性能。
5. 组装固定：将开料加工和边缘加工好的板材进行组装，采用螺栓、铆钉等方式进行固定，确保开关柜的结构稳固。
6. 表面处理：对开关柜的表面进行处理，包括打磨、喷涂等，以提高开关柜的耐磨性和防腐性。
7. 配电装置安装：将配电装置按照设计要求进行安装，包括断路器、开关等，并进行电气连接和绝缘处理，确保安全可靠。
8. 电路接线：根据电气图纸的要求，进行开关柜的电路接线，确保接线正确、牢固，避免短路、漏电等问题。
9. 功能测试：对已经完成的开关柜进行功能测试，确保每个部件的正常工作，并对不合格的部件进行调整或更换。
10. 清洁整理：将加工过程中产生的垃圾、废料进行清理，将工具、设备进行归位，并将作业区域进行整理，保持整洁。
高压开关柜作业指导书
目录1. 适用X围12. 编写依据13. 作业流程14. 安全风险辨识与预控15. 作业准备26．作业方法47. 质量控制措施与检验标准61.适用X围本作业指导书适用于变电站内10kV 小车式、固定式高压开关柜的安装作业。
哈密星星峡35kV 变电站采用XX重开电气XX提供的固定式高压开关柜，型号为KYN28A-12。
安装包括：配电盘安装、硬母线安装、真空断路器检查、二次回路检查与接线的安装作业。
2. 编写依据表2-1编写依据3.1 作业（工序）流程图图3-1 作业(工序)流程图4.安全风险辨识与预控表4-1 危险点辨识与预控措施施工单位检查人：监理单位检查人：日期：日期：注1：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“一”，未检查项空白。
注2：安全风险辨析与预控措施表在有新的风险因素与预控措施时可增加补充，下同。
5. 作业准备5.1 人员配备表5-1作业人员配备5.2 工器具与仪器仪表配置表5-2 主要工器具与仪器仪表配置6．作业方法6.1施工准备技术准备：按规程、厂家安装说明书、图纸、设计要求与施工措施对施工人员进行技术交底，交底要有针对性。
人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
机具的准备：按施工要求准备机具并对其性能与状态进行检查和维护。
施工材料准备：焊条、螺栓、油漆等。
6.2基础检查6.2.1 用经纬仪与钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高与相对位置是否符合设计要求，以与检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压与控制电缆的孔洞是否对应开关柜的排列布置。
6.2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
6.3 搬运与开箱检查6.3.1 现场搬运盘柜（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
高压开关柜作业指导书
高压开关柜作业指导书高压开关柜作业指导书（一）一、引言高压开关柜是电力系统中非常重要的设备之一，用于控制和保护电路。
为了确保高压开关柜的正常运行，本文将详细介绍高压开关柜的作业指导。
二、作业前准备1. 熟悉高压开关柜的基本结构和原理，了解相关操作规程。
2. 确认开关柜的通电状态和工作环境是否安全稳定。
3. 检查所需工具和设备是否完备，如绝缘手套、绝缘靴、工具箱等。
4. 做好防护措施，如穿戴绝缘工具、带好安全帽等。
三、作业步骤1. 开启高压开关柜门，确保柜内无明火、异味等危险情况。
2. 检查各种开关的位置和状态，并做好记录。
3. 根据实际需求，选择合适的操作方式。
如手动操作、远程控制等。
4. 操作前，先确认所需操作的开关是否处于停止状态，并拉下备开关。
5. 操作时，要轻拿轻放，避免用力过猛或拧紧过度，以免损坏设备。
6. 操作过程中，要保持清洁卫生，及时清除杂物和灰尘。
7. 操作后，关闭高压开关柜门，确保安全可靠。
四、应急处理1. 遇到设备异常或故障时，首先切断电源，并立即报告上级。
2. 在应急情况下，严禁擅自操作，应按照规定流程处理。
3. 在作业过程中，如遇短路、漏电等情况，应立即停止操作，并采取应急措施。
高压开关柜作业指导书（二）五、作业注意事项1. 严格遵守作业规程和操作流程，确保作业安全。
2. 操作时应集中注意力，切勿分心或大意。
3. 操作人员必须经过专业培训和持证上岗，具备相关技能和知识。
4. 严禁在高压开关柜附近吸烟、使用明火等危险行为。
5. 操作人员要注意个人防护，严格按照规定穿戴绝缘工具和防护设备。
6. 严禁擅自改变高压开关柜的接线、调整参数等操作。
7. 不得将高压开关柜用于不正当用途，防止违规操作。
六、作业结束1. 完成作业后，将高压开关柜恢复到正常工作状态，并做好记录。
2. 清理作业现场，保持整洁。
3. 及时将作业情况报告上级，并做好相关资料整理和存档。
七、结语高压开关柜的作业是一项非常重要的工作，要严格按照操作规程进行，确保作业安全和设备正常运行。
高压开关柜断路器试验作业指导书
断路器对地、断口及相间交流耐压试验
(1)试验标准，参照电力设备预防性试验规程
(2)试验接线，使用操作箱、试验变压器、电压表。
工频耐压试验1min，应将电流互感器的二次侧短路接地，试验设备必须可靠接地
(3)加压试验，加压前应认真检查表计倍率调压器零位仪器仪表的初始状态，均正确无误后通知工作人员离开被试物，并征得工作负责人许可后方可加压，按一定速率升压（升压速度2~3KV/S），加压过程中工作人员必须精力集中，随时警戒异常现象发生
7
断路器的分、合闸速度时间的测试
1、少油断路器分、合闸速度时间的测试
对10KV少油断路器安装测速架相应压紧，防止静触头因压不紧造成全行程超标，进而影响速度和时间的测量结果的准确性
进行多次分合时，应考虑电磁机构的开关，直流合闸电源电压的衰减的影响，必要时应测量直流电压
2、多油断路器分、合闸速度时间的测试
6
主回路直流电阻
(1)试验标准。参照电力设备预防性试验规程
(2)直流电阻不合格时应查找原因：检查试验接线反复测试（是否有氧化层或油漆），必要时更换试验设备；进行分解试验，以确定开关哪个部位不合格（软连接螺丝是否松动）
若测试过程中应防止断路器突然分闸，会造成仪器损坏
回路电阻应在合闸状态下进行；将开关分合几次，消除动、静触头间的氧化层
(4)工频交流耐压试验发生异常时应查找原因：检查试验接线，必要时更换试验设备；检查开关支持绝缘子表面是否潮湿、污浊，有无裂纹、放电痕迹
断路器在分、合闸状态下分别进行。对于三相共箱式的油断路器应做相间耐压，其试验电压值与对地耐压值相同
工作人员误触高压引线，高压引线试验过程中的突然脱落会造成人身触电
由于试验电压较高，现场设置必要的围栏，向外悬挂“止步，高压危险！”牌，并派人看守。高压引线应尽量短，必要时用绝缘物支持牢固
高压柜定期维修作业指导书
9.4行程开关动作是否可靠，位置是否合适
9.5储能标志检查
10
合闸部分
10.1凸轮连杆机构检查
10.2扇行板检查
10.3扇行板合闸位置与半轴扣接量检查
10.4合闸铁心有无变形；运动有无卡滞
11
分闸部分
11.1半轴是否有变形，与扇行板扣接处有无撞击凹痕；
11.2目测复位弹簧有无变形；
1.2紧固端子，检查线路是否老化烧伤情况；
1.3检查整定、计量是否正确；
2
智能操控装置
2.1检查所有位置指示灯，是否指示正常；
2.2紧固端子，检查线路是否老化烧伤情况；
2.3检查预分合开关触点接触情况；
3
分合闸按钮、指示灯（本体）
3.1检查分合闸按钮触点接触情况；
3.2检查各指示灯指示是否正常；
3.3检查所有接线端子是否紧固，有无老化现象；
11.3分闸铁心有无变形，运动有无卡滞；
12
辅助开关
12.1检查切换动作是否灵活可靠；
12.2检查触点是否烧伤，触点是否良好；
13
二次线端子
13.1接触面是否烧伤，其他辅助设备
序号
检查项目
方法与步骤
标准值
测量值
完成项
1
多功能电参数表
1.1检查显示是否正常，是否存在缺笔少划；
5.2传动部分的弹簧、螺丝开口销可靠，手动操作三相静触头同期性基本一致；
5.3接地刀与柜门联锁检查
5.4瓷瓶应完好，无裂纹和缺损，表面清揩干净
5.5各转动部件灵活，无卡涩，机构闭锁可靠，限位杆无碰歪断裂
检查人：技术负责人：日期：
4
避雷器
4.1检查外观应完整无损、无裂纹、无闪络痕迹；
高压开关柜检修作业指导书
高压开关柜检修作业指导书-CAL-FENGHAI.-(YICAI)-Company One1高压开关柜作业书一、注意事项1、严格执行电力安全作业规程2、检修电源屏时，必须将各方面的电源断开，应特别注意与停电柜有关的变压器、电压互感器，必须从两侧断开，防止向停电检修的柜反送电，被拉开的刀闸应加绝缘挡板，并挂好禁示牌3、临时照明采用安全电压照明4、远距离操作时，应与现场取得联系后方可进行二、准备工作a、接到任务通知单b、相关资料、图纸、材料的准备c、拿出高压开关柜检修标准工具单，迅速按标准工具单的要求将所需工具准备好d、根据任务单上的要求，电话咨询用户材料准备情况e、认真做好检修过程中可能碰到的风险f、拿出相关表格三、工具及材料a、工具：组合套筒板手一套、万应表、吸尘器、2500V高压摇直流耐压试验设备、交流耐压试验设备、继电保护综合测试仪、电工常用工具一套b、材料：抹布若干、酒精两瓶、棉纱手套五副四、人员需求电力类工程师一名，技术工人4名五、工期一天六、工作步骤1、开关柜的检查a、严格按操作程序将高压配电房的有可能来电的开关断开b、将接地线挂好c、打开柜门将专用小车推至柜门前d、将专用小车固定好e、确认断路器在断开位置f、拔出断路器的二次接线接头g、将断路器从开关柜中抽出h、检查开关的触头，对触头用酒精进行清洗i、检查开关的机械锁或程序锁j、将开关柜的后盖打开k、检查开关柜连接母排，主要检查其连接处，看连接螺丝是否松动l、检查母排的支撑绝缘子，对其进行清洁，若用损坏的进行更换m、打开关柜的电缆室，检查电缆接头及其支撑绝缘子，用酒精擦洗电缆头及支撑绝缘子n、清理开关柜电缆室、母线室，经两人检查后，将开关柜的电缆室门及母排门关好o、将手车推入开关柜p、试验开关柜在断开位置、试验位置、分闸位置的动作情况q、检查断路器推入、拉出时是否有阻碍，要求出入灵活r、打开继电器门s、对所有继电器进行清扫t、检查二次接线头的牢固情况2、避雷器的检查a、用干净抹布和酒精对其表面进行清洁b、使用2500V摇表对其进行绝缘测试，并将结果记录c、用直流泄漏工具对其进行试验，记录好电流在1mA时的电压值，重新加入电压，将电压升至75%，记录好其泄漏电流值3、电压互感器、电流互感器的检查a、使用抹布与酒精，对其表面进行清洁b、使用2500V高摇表对其进行对地绝缘检查并将结果记录好c、检查其连接头是否完好3、试验a、将所有试验按规定摆放好b、将进线电缆连接头拆开，并要求有足够的安全净距c、将出线电缆的连接头拆除，并要求有足够的安全净距d、将配个配电柜的接地刀断开e、将所有开关合上f、将PT、CT的二次侧短接g、将交流耐压试验装置的线接好h、做好试验的隔离措施i、按试验规程要求做好交流耐压试验j、测量开关的接触电阻，通100A的电流进行测量k、按断电保护的要求，将所有的继电器进行较验l、将所有试验及继电保护的数据进行记录好，并做出试验报告m、将所有继电器复位n、拆除所有的零时防护措施o、将开关柜所有的连接复位p、清扫现场七、工作结束前的检查与交待1、工作现场的检查a、现场已清理、无遗留工具、仪器、任何杂物等b、检查所有的元件均已恢复，且连接良好c、会同相关人员进行检查，并说明检查过程中存在的问题，检查无误后工作结束八、工作完成后的报告与档案1、将检查内容和测量的数据记入相关表格，并存档2、将检查内容交一份给用户并一式两份，用户与永创力各一份。
(完整版)高压开关柜操作手册
高压开关柜操作手册一、高压开关柜简述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。
b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
d)断路器在工作位置时，二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。
二、主电源柜送电操作程序1) 关闭所有柜门及后封板,并锁好。
2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3) 观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。
高压柜技术作业指导书
XXXX纸业集团股份有限公司铜版纸工厂动力车间名称高压柜技术作业指导书修订时间2008－10－16 版本 01 编号TBZDQ21 页数 6 适用范围铜版纸抄纸备浆高压柜操作及连锁一、需用工具：高压柜钥匙、断路器摇把二、具体内容：本规范适用于动力车间电气专业所属包机范围内的所有配电柜类设备（高压柜、低压柜）1.10KV中置式开关柜（高压柜）1.1定位状态1.1.1定位状态是可移开部件在柜内的一种稳定状态，在这种稳定状态时，可移开部件上安装的断路器可以进行合闸或分闸的操作；推进机构的摇把插口被封闭，可移开部件不能移动。
可移开部件的定位状态只能在工作位置或试验（储存）位置实现。
定位状态的实现和删除，都是通过联锁钥匙转动实现的。
在定位位置，联锁钥匙可以拔出取走。
1.2移动状态1.2.1移动状态是可移动部件在柜内的一种暂时状态，在这种状态下，可移开部件上的断路器不能进行操作，推进机构摇把插口打开，可移动部件可在柜内的试验位置和工作位置之间移动。
移动状态的实现和消除，都是通过联锁钥匙转动实现的。
在移动位置，联锁钥匙不能拔出取走。
1.3工作位置1.3.1工作位置是可移动部件在柜内一种定位状态，在工作位置，开关柜的主回路接通，辅助回路也接通。
1.4试验位置1.4.1试验位置是可移动部件在柜内一种定位状态，在试验位置，开关柜的辅助回路接通，但主回路断开，但主回路断开，并且动、静触头被金属帘板分隔。
1.5储存位置1.5.1如果可移开部件在柜内试验位置再切断辅助回路，可移开部件就处于储存位置。
1.6五防联锁1.6.1防止带负荷抽出或插入一次隔离触头、防止接地开关闭合时接通电源、防止手车在工作位置时带电合接地开关、防止误入带电隔离、防止断路器误分误合2、本车间所使用高压柜分别由上海西门子、常熟通润电器、大连正兴开关厂生产，其使用分布如下：2.1抄纸车间造纸工段高压配电室本配电室内有四条10KV进线：抄纸高配1#进线抄纸高配2#进线抄纸高电1#进线抄纸高电2#进线。
高压开关柜安装作业指导书
高压开关柜安装作业指导书1000字高压开关柜安装作业指导书一、前言高压开关柜是高压电器中的一种电器设备，用于对高压电力进行分配和控制。
本文将提供一些安装高压开关柜的指导方法。
二、安装前准备1. 根据安装图纸检查安装位置，确认设备安装位置、安装方式、大小、结构等。
2. 确认电路图纸，严格按照电路图纸进行设备的接线。
3. 工具准备：哑铃，配套螺丝、螺母和垫片，钳子，螺丝刀，榔头等。
4. 安全准备：安装场所周围建立安全防护区，并配备完整的安全防护设施和验电工具。
三、设备安装安装步骤如下：1. 机壳升起并悬挂在指定位置（安装角铁）。
2. 安装大梁（角铁）。
3. 安装卷扬机。
4. 提升设备并悬挂在设备架上。
5. 安装角铁。
6. 将设备调整到规定的位置，校正水平度。
7. 安装支架、箱盖、箱底。
8. 检查设备安装是否牢固，并调整好设备水平度。
9. 统一接地。
四、接线1. 五芯线的接线需要注意两个方向，一端连接刀开关，一端连接电动机。
2. 先接好电流互感器的中性点，然后接好电缆地线。
3. 信号线尽量不要与电缆公共道串在一起，避免互干扰。
4. 保证接线的牢固度，连接端子螺丝扭紧力度应达到规定的扭矩。
五、调试1. 高压开关柜安装完毕后需做全套检查，如机械部分、电气部分、接地等方面。
2. 将开关接好线，并检查线路连接的顺序和线路的可靠性。
3. 进行高压电源连接测试、动作试验和个别道路连接测试，以确保高压开关柜的功能完全正确。
4. 完成测试后，对高压开关柜的整体可靠性进行检查和评估。
六、注意事项1. 开关柜内部和外部及接线盒必须保持清洁和干燥。
2. 接线尽量保持整齐，要避免松动和繁琐，不要使线缆弯曲。
3. 检查开关柜的接地情况，如接地不良或阻抗高，应重新接地或采取措施。
4. 在安装过程中，注意安全，必要时应戴上绝缘手套等防护工具。
七、结论以上是高压开关柜安装作业指导书，通过这些方法，可更好地促进高压开关柜的安装，确保设备的安全稳定运行。
高压开关柜安全操作指导书
高压开关柜安全操作指导书
（ISO9001-2015）
开关柜的操作必须经严格、系统培训，经考试（书面及实际操作）合格后并取得安监局颁发的《电工操作证》以及能源局颁发的《入网证》方可进行高低压开关柜操作，未经培训的任何人员严禁操作。
一、送电操作程序
1、穿戴好防护用品，用高压试电器确认市高压电正常。
2、打开接地刀锁。
取下“禁止合闸”警示牌。
3、逆时针操作，拉开接地刀。
4、检查接地指示在断开位置。
5、锁上接地刀锁。
6、打开开关锁。
7、逆时针操作将开关合上，然后顺时针反向蓄能操作。
8、检查三个指示灯在亮的状态。
9、锁上开关锁。
二、停电操作程序
1、断开低压配电柜的进线柜总负荷开关。
2、检查三个指示灯在亮的状态。
3、用手按停电开关，听到开关动作声为止。
4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。
5、打开接地刀锁。
6、顺时针操作，合上接地刀。
7、检查接地指示在接地状态。
挂上“禁止合闸”警示牌。
三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。
2、跨班完成的操作记录于《操作记录表》内。
3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。
高压配电柜作业指导书
高压配电柜作业指导书
一、适用范围
本操作规程适用于LNG站人员
二、危险因素
燃气泄漏、着火、爆炸、人身伤害、环境污染、低温冻伤等，及压力异常影响
使用户正常使用
三、作业名称
高压配电柜作业
四、作业关键控制点
高压配电柜、开关、线路等
五、工具材料准备及安全防护设施配置
绝缘鞋、绝缘手套、合格的电工工具、对讲机等
六、主要人员
专业电工 2 名、控制室监控人员 1 名
七、作业气候、环境要求
站内无事故、周围无明火、非雷雨天气
八、作业流程：
九、安全注意事项和应急措施，
1.严禁一个人单独操作，作业时要有人在旁边监护。
2.雷雨天严禁电器作业，应急处理除外。
3.需要校验的电工工具，按要求定期校验，保证在有效期内使用。
4.高压设备有一定的安全距离，严禁进入危险区域。
十、作业记录、总结
1.认真记录作业情况。
2.如出现问题应及时记录、分析、总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜安装作业指导书
二○一○年十月
作业指导书签名页
目录
1.适用范围.......................................................... 错误!未定义书签。
2. 编写依据......................................................... 错误!未定义书签。
3. 作业流程......................................................... 错误!未定义书签。
3.1作业（工序）流程图............................................... 错误!未定义书签。
4. 安全风险辨析与预控 (2)
5. 作业准备 (3)
5.1 人员配备 (3)
5.2 主要工器具及仪器仪表配置 (3)
6．作业方法 (4)
6.1施工准备： (4)
6.2基础检查 (4)
6.3搬运及开箱检查................................................... 错误!未定义书签。
6.4盘柜就位安装 (5)
6.5开关柜内母线安装 (5)
6.6断路器及隔离开关的调整 (5)
6.7安装后注意事项 (6)
7. 质量控制措施及检验标准 (6)
7.1质量控制措施 (6)
7.2质量控制表单 (6)
7.3检验标准 (7)
1.适用范围
本作业指导书适用于变电站内10kV小车式、固定式高压开关柜的安装作业。
2. 编写依据
3. 作业流程
3.1 作业（工序）流程图
图3-1作业流程图
6.2.1 用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
6.2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。
6.3 搬运及开箱检查
6.3.1 现场搬运盘柜
（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。
（2）根据现场情况，设备的搬运、移动采用推车进行。
搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到
孔洞里及防止柜体倾覆。
（3）盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。
6.3.2 设备检查时厂家、监理及业主代表应在现场。
检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
6.4 盘柜就位安装
6.4.1 首先根据设计的尺寸拉好整排屏柜的直线。
按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米 1.5mm，如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。
6.4.2 第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。
通常10KV配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装。
如发现基础槽钢的水平误差较大，应选主变进线柜第一面柜的安装位置。
6.4.3 依次将盘逐块找正靠紧。
检查盘间螺丝孔应相互对应，如位置不对可用圆锉修整。
带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。
最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mm。
6.5开关柜内母线安装
6.5.1 柜内母线厂家已配备。
柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放置；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。
连接螺栓用力矩扳手紧固，其紧固力矩值应符表7-1的规定。
6.5.2 封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱安装高度，在设有吊杆处用吊杆调整母线箱高度及水平度，拼接过程中不宜将两个母线箱之间的螺栓紧固，应留有一定的间隙，以便统一调整母线桥的间隙分布，整个母线箱拼接完成后检查整体水平度和拼装间隙的分布，调整后逐步将螺栓紧固，并让吊杆处于适当的受力状态。
6.5.3 母线安装应符合下列要求：
（1）交流母线的固定金具或其他支持金具不应成闭合磁路。
（2）当母线平置时，母线支持夹板的上部应与母线保持1~1.5mm的间隙；当母线立置时，上部压板应与母线保持1.5~2mm的间隙。
（3）母线对地及相与相之间最小电气距离应符合规程中的规定：10kV不小于125mm。
（4）母线桥安装时应注意母线桥体的美观，保证横平竖直，桥体与桥体、柜体驳接处的缝隙应小于2mm。
（5）母线安装完成后进行核相。
6.6 断路器及隔离开关的调整
6.6.1 断路器的调整（小车式、固定式开关均适用）：高压开关柜内真空断路器厂家已调整好，我们在现场不准自行解体调整，如检查到有些断路器的机械特性参数不符合要求，应立即通知厂家到现场调整。
6.6.2 隔离开关的调整（固定式开关适用）：检查隔离开关是否满足规范要求，如达不到要求通知厂家到现场调整。
隔离开关的具体检查项目：三相同期性，触头是否偏心，触头与触指的接触情况。
注：小车式无上、下隔离刀闸，只有接地刀闸，调整方法与上述类同。
6.7安装后注意事项
6.7.1高压柜安装完后，要全面地进行检查，清理工作现场的工具。
7. 质量控制措施及检验标准
7.1质量控制措施
7.1.1 基础预埋槽钢的直线度误差应不超过每米1mm，全长不超过5mm；水平度误差不超过每米1mm，全长不超过5mm。
预埋槽钢应在土建施工阶段进行预埋质量控制，在预埋槽钢二次灌浆前应确认预埋质量符合要求后进行二次灌浆。
7.1.2 高压柜体拼装的垂直度误差不大于1.5mm；成排水平度误差不超过5mm；成排表面不平度不超过5mm；柜体间缝隙应不大于2mm。
用垫铁调整水平度时，同一位置的垫铁的数量不能超过三块且不能有松动。
7.1.3 母线安装应符合下列要求：
(1)交流母线的固定金具或其他支持金具不应成闭合磁路。
(2)当母线平置时，母线支持夹板的上部应与母线保持1~1.5mm的间隙；当母线立置时，上部压
7.1.7 高压开关柜安装后表面应保护油漆完好，表面无剥落生锈、划痕、碰损等。
柜内应干净，无
积尘。
7.1.8 断路器操作机构各部件工作正常，刀闸操作灵活、无卡阻现象。
五防闭锁功能良好无损坏。
7.2质量控制表单
质量控制表单按XXXX表XXX进行。
7.3 检验标准
质量检验按Q/CSG 1007.2-2007《110kV~500kV送变电工程质量检验及评定标准第2部分：变电电气安装工程》中Q/CSG表3.4.1-1、表3.4.1-2、表3.4.3进行，并应符合标准要求。
枯藤老树昏鸦，小桥流水人家，古道西风瘦马。
夕阳西下，断肠人在天涯。
