、施工现场总平面图布置
施工总平面图布置
施工总平面图布置施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
一、布置说明1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。
同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。
2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。
3、保证不中断现况交通，便于施工物流的进出及内部循环。
4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。
5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。
6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。
7、合理布置路线、现场供水和供电。
8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。
9、施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。
10、施工总平面布置图附后。
二、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。
本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。
目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。
1、施工现场围护(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。
施工总平面布置
一、施工总平面图的作用
施工总平面图是拟建项目施工场地的总布置图。它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。绘制的比例一般为l：1000或者1：2000。
二、施工总平面图的内容
施工总平面图的内容如下：
1、原有地形和等高线，一切已有的地上、地下建筑物、构筑物、铁路、道路和各种管线等；
2、一切拟建的永久建筑物、构筑物、道路和管线；
3、为施工服务的一切临时设施(参考第六章)；
4、永久、半永久性的坐标位置，取土和弃土位置。
2、道路应有两个以上进出口，道路末端应设置回车场，且尽量避免临时道路与铁路交叉；场内道路干线应采用环形布置，主要道路宜采用双车道，宽度不小于6m；次要道路宜采用单车道，宽度不小于3.5m。
3、一般场外与省、市公路相连的干线，因其以后会成为永久性道路，因此，一开始就建成混凝土路面；场区内的干线和施工机械行驶路线，最好采用碎石级配路面，以利修补；场内支线一般为土路或砂石路。
（五）行政与生活临时设施布置
应尽量利用建设单位的生活基地或其他永久性建筑，不足部分另行建造。
一般全工地性行政管理用房宜设在全工地人口处，以便对外联系；也可设在工地中间，便于全工地管理；工人用的福利设施应设置在工人较集中的地方，或工人必经之处；生活基地应设在场外，距工地500—1000m为宜；食堂可布置在工地内部或工地与生活区之间。
应该指出，上述各设计步骤不是截然分开、各自孤立进行的，而是互相联系，互相制约的，需要综合考虑、反复修正才能确定下来。
根据工程防火要求，应设立消防站。一般设置在易燃物（木材、仓库等）附近，并须有通畅的出口和消防车道，其宽度不宜小于6m；沿道路布置消防栓时，其间距不得大于100m，消防栓到路边的距离不得大于2m。

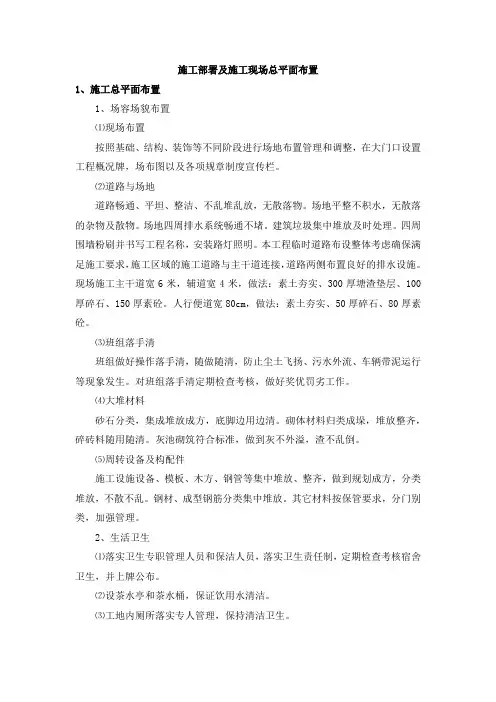

施工部署及施工现场总平面图布置
施工部署及施工现场总平面布置1、施工总平面布置1、场容场貌布置⑴现场布置按照基础、结构、装饰等不同阶段进行场地布置管理和调整，在大门口设置工程概况牌，场布图以及各项规章制度宣传栏。
⑵道路与场地道路畅通、平坦、整洁、不乱堆乱放，无散落物。
场地平整不积水，无散落的杂物及散物。
场地四周排水系统畅通不堵。
建筑垃圾集中堆放及时处理。
四周围墙粉刷并书写工程名称，安装路灯照明。
本工程临时道路布设整体考虑确保满足施工要求，施工区域的施工道路与主干道连接，道路两侧布置良好的排水设施。
现场施工主干道宽6米，辅道宽4米，做法：素土夯实、300厚塘渣垫层、100厚碎石、150厚素砼。
人行便道宽80cm，做法：素土夯实、50厚碎石、80厚素砼。
⑶班组落手清班组做好操作落手清，随做随清，防止尘土飞扬、污水外流、车辆带泥运行等现象发生。
对班组落手清定期检查考核，做好奖优罚劣工作。
⑷大堆材料砂石分类，集成堆放成方，底脚边用边清。
砌体材料归类成垛，堆放整齐，碎砖料随用随清。
灰池砌筑符合标准，做到灰不外溢，渣不乱倒。
⑸周转设备及构配件施工设施设备、模板、木方、钢管等集中堆放、整齐，做到规划成方，分类堆放，不散不乱。
钢材、成型钢筋分类集中堆放。
其它材料按保管要求，分门别类，加强管理。
2、生活卫生⑴落实卫生专职管理人员和保洁人员，落实卫生责任制，定期检查考核宿舍卫生，并上牌公布。
⑵设茶水亭和茶水桶，保证饮用水清洁。
⑶工地内厕所落实专人管理，保持清洁卫生。
⑷浴室（更衣室）清洁卫生，冬季保证热水供应。
⑸生活垃圾集中堆放，与城市环卫联系及时处理。
3、文明施工⑴采取措施确保施工现场门口城市道路四周环境卫生。
⑵工地内进行绿化布置，种植草坪、花木，创造一个生机蓬勃的工作、生活环境。
⑶提高职工的环保意识，请环保部门的专家讲解环保知识。
⑷合理安排施工流水段，减少夜间施工。
⑸对现场的排水系统进行统一的布置，对生活区的垃圾定期清除，对现场的排水沟定期清理。

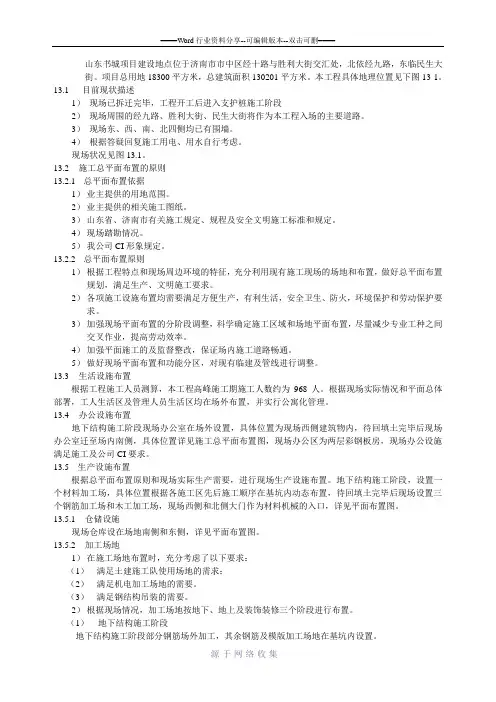

施工现场总平面布置图
山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处，北依经九路，东临民生大街。
项目总用地18300平方米，总建筑面积130201平方米。
本工程具体地理位置见下图13-1。
13.1 目前现状描述1）现场已拆迁完毕，工程开工后进入支护桩施工阶段2）现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。
3）现场东、西、南、北四侧均已有围墙。
4）根据答疑回复施工用电、用水自行考虑。
现场状况见图13.1。
13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。
2）业主提供的相关施工图纸。
3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。
4）现场踏勘情况。
5）我公司CI形象规定。
13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）各项施工设施布置均需要满足方便生产，有利生活，安全卫生、防火，环境保护和劳动保护要求。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的及监督整改，保证场内施工道路畅通。
5）做好现场平面布置和功能分区，对现有临建及管线进行调整。
13.3生活设施布置根据工程施工人员测算，本工程高峰施工期施工人数约为968人。
根据现场实际情况和平面总体部署，工人生活区及管理人员生活区均在场外布置，并实行公寓化管理。
13.4办公设施布置地下结构施工阶段现场办公室在场外设置，具体位置为现场西侧建筑物内，待回填土完毕后现场办公室迁至场内南侧，具体位置详见施工总平面布置图，现场办公区为两层彩钢板房，现场办公设施满足施工及公司CI要求。
13.5 生产设施布置根据总平面布置原则和现场实际生产需要，进行现场生产设施布置。
地下结构施工阶段，设置一个材料加工场，具体位置根据各施工区先后施工顺序在基坑内动态布置，待回填土完毕后现场设置三个钢筋加工场和木工加工场，现场西侧和北侧大门作为材料机械的入口，详见平面布置图。
施工现场总平面布置图及临时用地表
施工现场总平面布置图及临时用地表
一、施工总平面布置的原则
1、在满足施工需要的前提下，尽量减少施工用地，不占或少占施工范围之外用地，施工现场布置要紧凑合理，保护好施工现场的原有树木、基础设施等。
2、合理布置各项施工设施，科学规划施工方案，尽量降低运输费用。
3、科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。
4、尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。
5、各项施工设施布置都要满足：有利于施工、方便生活、安全防火和环境保护要求。
二、施工总平面布置的依据
1、园林建设项目总平面图、竖向布置图和地下设施布置图。
2、园林建设项目施工部署和主要项目施工方案。
3、园林建设项目施工总进度计划、施工总质量计划和施工总成本计划。
4、园林建设项目施工总资源计划和施工设施计划。
5、园林建设项目施工用地范围和水、电位置，以及项目安全施工和防火标准。
三、施工现场平面布置图
根据施工平面图的布置原则和依据，我公司制订一份施工总平面图，绘出了现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
四、临时设施布置
附表六：临时用地表
用途
面积
（平方米）
位置需用时间
发包人办公室20㎡总校区内整个工期监理办公室20㎡整个工期项目办公室20㎡整个工期会议室50㎡整个工期。

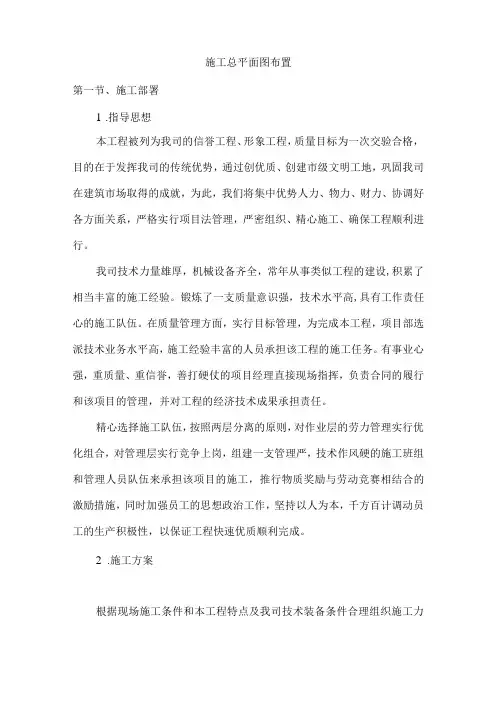

施工总平面图布置
施工总平面图布置第一节、施工部署1.指导思想本工程被列为我司的信誉工程、形象工程，质量目标为一次交验合格，目的在于发挥我司的传统优势，通过创优质、创建市级文明工地，巩固我司在建筑市场取得的成就，为此，我们将集中优势人力、物力、财力、协调好各方面关系，严格实行项目法管理，严密组织、精心施工、确保工程顺利进行。
我司技术力量雄厚，机械设备齐全，常年从事类似工程的建设,积累了相当丰富的施工经验。
锻炼了一支质量意识强，技术水平高,具有工作责任心的施工队伍。
在质量管理方面，实行目标管理，为完成本工程，项目部选派技术业务水平高，施工经验丰富的人员承担该工程的施工任务。
有事业心强，重质量、重信誉，善打硬仗的项目经理直接现场指挥，负责合同的履行和该项目的管理，并对工程的经济技术成果承担责任。
精心选择施工队伍，按照两层分离的原则，对作业层的劳力管理实行优化组合，对管理层实行竞争上岗，组建一支管理严，技术作风硬的施工班组和管理人员队伍来承担该项目的施工，推行物质奖励与劳动竞赛相结合的激励措施，同时加强员工的思想政治工作，坚持以人为本，千方百计调动员工的生产积极性，以保证工程快速优质顺利完成。
2.施工方案根据现场施工条件和本工程特点及我司技术装备条件合理组织施工力量，本工程垂直运输选用塔吊，梁板选用复合木模板，支撑采用钢管脚手架支撑；混凝土采用商品混凝土直接送到浇筑点；外脚手架全部采用落地扣件式钢管架。
3.劳动力组织与配备劳务层由我公司土建施工队、装配式安装队、水电安装队、装饰装修施工队、设备施工队、室外配套施工队等施工队伍组成。
土建、装配式、水电安装队在施工准备阶段开始分批进入现场，装饰装修队在主体结构施工完后进入现场，其他施工队根据现场进度计划穿插进场。
4.施工顺序本工程的施工应遵照先基础后主体，先土建后安装，先主体围护再装修，主体施工期安装预留预埋配合，围护装修期间穿插交叉作业的原则进行施工。
抓住关键，制定合理的施工顺序是保证工期如期进行的节点。
施工现场平面布置
施工现场平面布置由于施工场地狭小，周围建筑物及各种管线距离较近，为确保本工程施工的顺利进行，避免对临近建筑物、各种管线产生影响和干扰，必须要合理布置施工现场，而且要有科学严密的管理措施，强化精细化管理。
一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。
2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。
3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。
4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。
5、设备和材料场地平面布置按照主体与装饰交叉施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。
二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。
2、施工部署和主要分项工程的施工方案。
3、总进度计划及资源需用量计划。
4、建筑红线、水源、电源位置。
5、施工现场安全防火标准。
6、安全文明施工及环境保护要求。
三、施工现场平面布置任务1、基础阶段现场平面布置（1）设置围墙及大门，十牌一图与标识、标志、CI形象等；（2）搭设库房、食堂、厕所、浴室、以及办公及休息场所；钢筋、模板加工车间、材料堆放场地；（3）接通临时水源；（4）接通临时电源，网络及电话线路；（5）塔吊、小型施工机具安装；2、主体阶段施工平面布置本阶段是工程的关键阶段，施工任务重，现场材料、机具用量大，并处于施工高峰期，本阶段布置的主要任务有：（1）模板、钢管、扣件等周转材料堆场的布置；（2）安装施工电梯；（3）填充墙开始后，砂堆场、砂浆搅拌站、砖砌块堆场的布置；（4）临时水、电固定并延伸到工作面。
3、装饰阶段施工现场平面布置塔吊及钢筋加工机械拆除，保留施工电梯、五金库房，钢筋加工车间作为装饰材料堆放的库房，钢管、扣件及模板等周转材料陆续退场，室外空地逐渐腾出，室外工程逐步展开。
施工总平面图布置图及说明
施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。
施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。
第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。
其设计依据如下:1.招标文件及承包合同文件。
2.各种资料, 可以分为建设地区的原始资料和设计资料两类。
⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。
如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择；气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。
②建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料；②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。
3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。
4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。
施工现场总平面布置图与临时施工便道平面图
施工现场总平面布置图与临时施工便道平面图第一节现场施工平面规划场地和环境情况说明经过现场踏勘，本工程场地基本满足施工要求。
总平面图布置是否合理，直接关系到施工进度的快慢，安全文明施工的达标和体现我公司管理水平的高低，施工平面布置考虑以下因素。
1、确保场内道路通畅，满足施工时对材料堆放场地的要求，减少二次搬运和场内运输。
2、满足安全、文明施工达标对场地的要求，生活区和生产区要分别设置。
3、符合施工现场防火规范要求和城市环境卫生的要求。
4、符合施工现场安全用电规范要求。
5、场地布置中，要避免土建、安装、装饰单位相互干扰，还要满足甲方的有关要求。
6、做到临时设施搭建有序，材料机具设备堆放整齐、生活污水作处理后排放、生活垃圾袋装化、消防设施齐备、并服建设单位的监督与管理。
第一节施工现场平面布置经现场踏勘综合考虑，施工现场分办公区、施工区、加工棚、材料堆放区，设置独立的生活区。
除办公和生活二个区在整个施工过程中基本不变，其它如车间、仓库和堆场根据各个施工阶段做出相应的调整。
1.1.1"三通一平W工作本工程场地基本平整，施工运输可在平面图上设主要的临时通道。
施工用水、用电均可接至现场。
在临时道路场地、运输道路口及砂石材料堆放场地及搅拌机设置部位用适量石子回填压实平整，均采用硅硬化施工，并做出坡度，设好排水沟，并能冲洗，保证工程场地整洁,施工场地排水经过沉淀池直接排入城市污水、雨水管道。
1.2.1临时设施布置施工临时设施从有利于现场管理，合理组织施工，保证安全的总原则下进行。
根据建筑物结构特点，现场条件，施工总工期，人员机具配备计划等综合考虑，临时工棚搭设门卫、现场办公、木工棚、机具、仓库房、钢筋加工棚、钢筋堆场、粒搅拌站等，生活区设职工宿舍、食堂、浴厕间等。
临时设施采用2层活动房和简单仓库，加工间等组成，其中，办公室为彩钢板活动房，现场入口设立门卫、并张挂出入制度、现场管理条例、工程简介、场地周围墙上书写各类标语，以美化环境，凡进场材料、设备必须按指定位置堆放。
最新版施工现场总平面图布置 (2)
施工现场总平面布置1 施工现场总平面布置原则本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下：1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。
2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。
在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。
3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。
4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。
5、合理布设施工临时用水、用电线路，保证工程顺利施工。
6、施工平面布置尽量减少对周围环境的破坏。
2施工总平面布置方案2.1现场办公设施布置1、办公用房根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。
办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。
办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。
2、办公区域场地绿化为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。
3、办公区域形象设计标准（1）编制说明我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。
（2）现场形象工作计划1）保证行政办公用品及对外交流手段统一2）保证现场临建的标准、统一3）保证员工着装的统一（3）阶段性现场形象工作计划安排现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。
施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。
施工总平面图布置要求
施工总平面布置要求现场围挡要求3.2.1 现场围挡应做到坚固、稳定、整洁、美观，材料应选用砌体、彩钢板等硬质材料，不应采用彩条布、竹笆、粘土实心砖等。
市政道路工程还应设置红灯示警。
3.2.2 在深基坑影响范围内、人员流动较密集区域的围挡宜选用彩钢板。
3.2.3 施工区、生活区围墙在市区一般不低于2.5m，其他地方一般不低于1.8m。
3.2.4 彩钢板围挡高度不宜超过2.5m，立柱间距不宜大于3.6m，围挡应进行抗风计算。
3.2.5 砌体围挡及基础应进行设计计算，符合国家标准规范规定。
砌体不宜采用空斗墙砌筑方式，厚度不宜小于200mm。
砌体围挡应设置混凝土壁柱，壁柱间距应按设计要求进行设置且不应大于5.0m。
墙体与壁柱之间应设置2Φ6@500的拉结筋。
3.2.6 围挡使用单位应定期进行检查，当出现开裂、沉降、倾斜等险情时，应立即采取相应加固措施。
3.2.7 不应在彩钢板等轻质围挡或紧靠围挡架设广告或宣传标牌。
如确需架设的，受力体系应当独立，并经设计计算。
——《浙江省建筑施工安全标准化管理规定》封闭管理3.3.1 施工现场必须实行封闭管理，设置进出口大门，制定门卫制度。
门卫值班室应设在进出大门一侧，配备一定数量的安全帽，严格执行外来人员进场登记制度。
3.3.2 门头（门柱）应有企业的“形象标志”。
大门宜采用硬质材料，力求美观、大方并能上锁。
3.3.3 进入施工现场所有工作人员必须佩带工作卡——《浙江省建筑施工安全标准化管理规定》1、施工现场进出口应设置大门，并应设置门卫值班室2、施工现场出入口应标有企业名称或标识，并应设置车辆冲洗设施——JGJ59-2011材料堆场管理3.5.1 建筑材料、构件、料具必须按施工现场总平面布置图堆放，布置合理。
3.5.2 建筑材料、构配件及其他料具等必须做到安全、整齐堆放(存放)，不得超高。
堆料应分门别类，悬挂标牌。
标牌应统一制作，标明名称、品种、规格数量以及检验状态等。
施工现场总平面图的布置原则
施工现场总平面图的布置原则本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March施工现场总平面图的布置原则1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。
还有一个很重要的原则，就是减少二次搬运！7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；11、平面交通上，尽量避免和单位的相互干涉；12、符合现场卫生及安全技术要求和放火规范！！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工现场总平面布置
1 施工现场总平面布置原则
本工程场区较为平整，根据工程场地的特点及周围环境特性，现场平面布置应充分考虑各专业同时施工，各专业施工人员及机械众多等各种因素及施工需要，布置时考虑遵循的原则如下：
1、依据工程特点和各施工阶段要求，对施工现场实行分阶段布置和管理。
2、施工平面紧凑有序，按专业划分施工用地，尽量避免各专业用地交叉而造成的相互干扰。
在满足土建、机电安装、装修等施工条件下，合理布置，方便各种施工材料存放以及方便组织场内运输，以便于全面管理。
3、合理布置塔吊和施工电梯，利用场内施工道路，合理布置材料堆放场，减少运输费用及场内二次搬运。
4、动态管理的原则，根据不同的施工阶段进行动态的平面布置与管理。
5、合理布设施工临时用水、用电线路，保证工程顺利施工。
6、施工平面布置尽量减少对周围环境的破坏。
2施工总平面布置方案
现场办公设施布置
1、办公用房
根据招标图纸及现场踏勘，施工现场办公区布置在施工场区东南侧红线内（具体位置由业主确定），包括一栋两层彩钢板房办公楼、停车场、厕所等设施。
办公楼内设置包括总承包办公室、业主办公室、监理单位办公室、会议室等。
办公室内统一配备办公桌椅和文件柜，并配备电脑、打印机、复印机、传真机等办公设施，会议室内配备拼装式长型会议桌，满足现场会议需要。
2、办公区域场地绿化
为了更好地体现我公司的形象，在办公区域内设置旗台、花坛、绿地，以营造办公环境。
3、办公区域形象设计标准
（1）编制说明
我公司现场工作须经业主同意之后方可实施，本工程实施过程中的有
关公开性文字，我公司将充分尊重业主意见，有关事项均须事先征得业主同意。
（2）现场形象工作计划
1）保证行政办公用品及对外交流手段统一
2）保证现场临建的标准、统一
3）保证员工着装的统一
（3）阶段性现场形象工作计划安排
现场围墙外墙面按业主及我公司的要求间隔书绘业主宣传词、我公司宣传词、徽标。
施工脚手架搭设完成后，其外围统一用绿色密目网封闭，既起到了防尘安全作用又有良好的外观效果。
随着施工进度，视条件在恰当位置悬挂本工程广告布或树立广告牌，其上书写工程名称以及建设单位、设计单位、监理单位、总承包商名称等。
生活设施布置
1、本工程专业分项较多，施工工期较为紧张，施工人数高峰期约300人。
根据我单位以往的施工经验，为方便施工人员上下班，保障休息时间，同时根据总体施工部署，生活区布置在施工现场南侧红线范围内，具体位置由业主确定，来满足施工高峰期工人的需求。
2、职工宿舍内，上下铺，床架被褥统一、床头设置床头卡。
3、生活区食堂内配冰柜、蒸箱、炉灶等设施，要求通风、卫生，经常保持清洁，生熟间要分隔。
4、淋浴间内设冲淋装置，厕所及浴室内墙面贴高白磁砖墙裙，便池便槽侧壁贴白磁砖，地面贴防滑地砖。
施工现场生产设施布置
1、施工用仓储设置布置
根据现场情况，现场设置1个仓库，位于现场的南侧，面积均为150m2。
2、现场试验室布置
现场实验室设置在施工现场的南侧，实验室内配备标准混凝土及砂浆养护池、标准混凝土及砂浆试块模具、坍落度检验设备、各种必要的计量和现场取样设备，面积为50m2。
3、施工场地内厕所布置
由于本工程施工周期较长，在生活区、办公区均设置固定厕所。
4、钢筋加工及堆放场地
根据总体施工部署，本工程大量钢筋加工及存放拟在施工现场进行。
钢筋加工区统筹考虑基坑施工及地下室、主体结构施工，结合施工现场实际情况及塔吊覆盖范围布置，钢筋可通过塔吊直接吊运至施工作业面。
钢筋加工区包含钢筋加工棚和钢筋调直场地，钢筋存放区包含钢筋原材存放区和钢筋成品存放区，各类钢材按不同规格码放整齐，设置标识牌和检验状态。
5、模板加工及堆放场地
根据总体施工部署，本工程结构施工期间共设置两个固定模板加工区，位于场地中间。
同时根据施工阶段的不同在结构的四周塔吊的覆盖范围内动态布置模板存放区。
模板加工场地主要用于木模板堆放、梁模加工。
木工房内设平刨、圆盘锯等设备。
6、砌筑材料堆放场地
二次结构砌筑计划在主体结构施工中插入施工，在结构内部设置砌筑材料堆场，堆场设置应尽可能减少材料二次倒运。
7、装修材料存放场地
在装饰装修施工阶段，装修材料及机电材料根据施工现场提升架的布置合理布置。
8、标识标牌布置
（1）施工图牌：在施工现场大门处设置施工图牌。
包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织框架牌、项目组织机构牌、平面布置图等。
（2）安全标识牌：在施工通道、塔吊、提升架、临边洞口等年悬挂安全标识牌。
（3）导向牌：为便于交通管理，在现场大门口设置导向牌。
（4）物资标识牌：各种物资设置现场标识牌，便于现场物资管理。
主要施工机械设备布置
主体结构施工期间的机械布置主要为塔吊、施工升降机等。
1、塔吊的布置
（1）塔吊的布置原则
1）按照经济、合理、适用的原则，尽量保证所选塔吊能覆盖到所有施工作业区域。
2）充分考虑场地周围建筑情况，避免相互冲突。
3）满足现场钢筋、模板的安装要求。
4）考虑群塔作业时，塔吊安全性和便利性。
5）考虑塔吊的安装与拆除方便等现场条件。
（2）塔吊选型及布置
根据以上塔吊布置原则及现场作业条件，通过塔吊吊次和塔吊臂端最大吊重验算，我公司设置4台塔吊，塔吊型号为QTZ5613塔吊,本工程塔吊布置位置详见施工总平面图。
2、施工升降机的布置
根据本工程的装饰装修及机电的工程量，结合本工程的场地条件、交通组织情况、工期安排等因素，拟在此施工阶段设置5部施工升降机。
本工程施工升降机布置位置详见施工总平面图。
施工现场出入口及围挡布置
1、出入大门
根据总体施工部署，在施工现场的东侧设置1个大门，宽8m，与施工现场的外部道路相联，作为施工材料、设备的主要运输途径，并利用现场业主指定道路的铺设位置，在会所位置开设一个出土口，方便车辆进出。
在办公区、生活区分别设置大门，与施工现场隔开，以方便封闭管理。
在南侧大门口内设：施工现场总平面图、工程介绍板、安全生产制度板、消防保卫制度板、环境保护制度板、文明施工制度板、各种领导小组成员名单板。
2、现场围墙
在施工现场四周业主已修建围墙，对施工区域进行封闭管理。
施工现场道路布置
1、施工道路
为保证现场合理高效的组织施工生产，根据总平面规划，在结构四周修建环形施工道路，道路宽6m。
2、道路做法
施工现场施工道路具体做法为：素土夯实；200厚C20混凝土面层。
3、场区地面硬化
我公司对施工场区的主要加工区的场地进行“硬化”处理。
在夯实基层后浇筑混凝土面层（厚100mm，C15混凝土）。
施工现场临时给水、排水、排污布置
1、本工程临时用水待建设单位确定后再行布置，并根据现场需要，合理配置水泵，以保证施工正常用水。
2、雨水排放
根据现场地形，施工现场雨水排放采用有组织排放的方式。
排水干流渠道采用明暗结合的排水沟形式，现场的地表水、结构完成后屋面雨水以及设备专业管道试验用水，通过管道汇入室外排水明沟，排至市政雨水管网。
排水沟深400mm，宽300mm。
场区道路与结构边线回填土按照%找坡，雨水顺坡度排至施工现场的排水沟内。
在地下结构施工阶段，在基坑上口设置200mm高的挡水台，防止地面雨水流入基坑。
基坑内靠近坡脚设置排水明沟，局部设置集水坑，基坑内雨水通过集水坑汇集后采用潜水泵排至场区内的临时排水沟。
3、污水排放
在大门口设标准车辆冲洗池，供车辆清洗，避免将场内的泥土带出施工现场。
汽车冲洗处设置隔油沉淀池。
结构开始施工以后，在地泵等用水点设置沉淀池。
生产污废水经沉淀池沉淀后就近排入排水沟。
食堂排水设隔油池。
生活污废水排入化粪池，经化粪池处理后就近排至市政污水管网。
化粪池定期清掏。
（一）拟投入的主要施工机械设备表
新建开发区官士墩中学建设项目施工招标工程
注：本工程计划开工日期2015年10月1日，计划竣工日期：2016年7月31日。
（四）施工总平面布置图
施工现场布置有生产、生活、办公等临时设施，包括加工车间、现场办公、设备及仓储。
施工现场布置严格按照国家省市有关规定设置，做到安全文明施工，保持施工现场清洁卫生。
施工现场平面布置主要考虑以下几个方面：
1、生产区、生活区、办公区相对独立的原则。
2、尽可能缩短运距、减少二次搬运、减少占地。
3、有利于减少扰民，保护环境，文明施工。
（五）临时用地表
新建开发区官士墩中学建设项目施工招标工程
注：1、投标人应逐项填写本表，指出全部临时设施用地面积以及详细用途。
2、若本表不够，可加附页。
