安力斯紫外线杀菌器-EX系列说明书
紫外线杀菌灯使用说明

紫外线杀菌灯使用说明
广州市恒峰电子紫外线杀菌灯采用特殊设计的高效率、高强度和长寿命的紫外C光发生装置产生的强紫外C光照射流水。
当水中的细菌、病毒、藻类等受到一定剂量的紫外C光(波长253.7nm)照射后,其细胞的DNA、RNA结构被破坏,细胞再生无法进行,从而达到水的消毒和杀菌作用。
紫外线杀菌灯使用说明:
1、紫外线杀菌灯使用的最佳条件为:水温:5 ℃-50 ℃进入处理设备饮用水的水质,其1cm 的透射率为95% -100% 。
如需要处理的水质低于国家标准时,如色度高于15 度,浊度高于5 度,含铁量高于0.3 毫克/ 升,先采用其它净化和过滤等方法,使其净化达标后用紫外线杀菌灯。
2、定期清洁:根据水质情况,紫外线石英灯管和石英玻璃套管需要定期清洁,用酒精棉球或纱布擦试灯管,去除石英玻璃套管上污垢并擦净,以免影响紫外线的透过率,而影响杀菌效果。
3、定期检查:确保杀菌灯的正常运行,反复开关会严重影响灯管的使用寿命。
紫外线杀菌灯寿命可达8000小时。
UV输出最终衰减率少于20%。
4、杀菌灯更换:要定期更换紫外线灯管,以确保高杀菌率。
更换灯管时,先将灯管电源插座拔掉,抽出灯管,再将擦净的新灯管小心地插入杀菌器内,装好密封圈,检查有无漏水现象,再插上电源。
注意勿以手指触及新灯管的石英玻璃,否则会因污点影响杀菌效果。
5、预防紫外线辐射:紫外线对细菌有强大的杀伤力,对人体同样有一定的伤害,启动消毒灯时,应避免对人体直接照射,必要时可使用防护眼镜,不可直接用眼睛正视光源,以免灼伤眼膜。
紫外线杀菌器械操作规程完整

紫外线杀菌器械操作规程完整1. 引言本操作规程旨在指导操作人员正确使用紫外线杀菌器械,确保杀菌过程安全有效。
操作人员应仔细阅读并遵守本规程。
2. 器械准备在使用紫外线杀菌器械之前,操作人员应检查以下内容:- 确保器械外部清洁无污垢;- 确保紫外线灯管完好,并定期更换损坏的灯管;- 确保电源插座可靠且接地良好。
3. 环境准备在操作紫外线杀菌器械之前,操作人员应确保以下环境要求:- 关闭室内所有光源,确保操作区域暗无光线;- 清除操作区域内的障碍物,确保器械发出的紫外线能够全面照射到目标区域;- 保持操作区域内的空气流通,以确保紫外线杀菌的均匀性;4. 操作步骤步骤1:穿戴个人防护装备在操作紫外线杀菌器械之前,操作人员应穿戴以下个人防护装备:- 戴上紫外线防护眼镜,保护视力免受紫外线伤害;- 戴上乳胶手套,避免直接接触紫外线灯管。
步骤2:开机预热- 将紫外线杀菌器械插入可靠的电源插座;- 打开紫外线杀菌器械的开关,进行预热。
步骤3:杀菌操作- 将目标物品放置在操作区域内,确保紫外线能够全面照射到目标物品;- 设置紫外线杀菌器械的工作时间和杀菌强度;- 启动紫外线杀菌器械,开始杀菌操作;- 在操作过程中,操作人员不得直视光源,并确保操作区域内无人员存在。
步骤4:杀菌结束- 杀菌时间结束后,关闭紫外线杀菌器械;- 将目标物品取出,并小心翼翼地放置在无菌内;- 关闭操作区域内的所有门窗,防止外界光线进入。
5. 安全注意事项- 操作人员在进行紫外线杀菌操作时,不得直视光源,以免对眼睛造成伤害;- 在操作过程中切勿触摸紫外线灯管,以免烫伤皮肤;- 长时间接触紫外线会对皮肤产生刺激,操作人员应注意皮肤保护;- 确保在操作紫外线杀菌器械期间,操作区域内无人员存在。
6. 维护与保养- 每次使用后,应将紫外线杀菌器械外表面进行擦拭清洁;- 定期更换紫外线灯管,确保杀菌效果;- 检查电源插座的正常工作状态,确保电源接线可靠。
紫外线消毒仪操作流程

紫外线消毒仪操作流程
本文档旨在介绍紫外线消毒仪的操作流程,以确保正确使用和
提高消毒效果。
1. 准备工作
- 确保紫外线消毒仪所放置的环境干净整洁,没有明显的杂物。
- 检查紫外线消毒仪的电源线是否连接牢固,没有损坏。
- 验证紫外线消毒仪内部的灯管是否完好,没有破损。
2. 操作步骤
1. 将紫外线消毒仪插入电源插座,并打开电源开关。
2. 根据需要调节紫外线消毒仪的工作时间和强度。
一般建议选
择15-30分钟的工作时间和中等强度。
3. 关闭紫外线消毒仪的保护罩,确保紫外线不会直接照射到人
体和眼睛。
4. 离开紫外线消毒仪的工作区域,确保不会被紫外线照射到。
5. 等待紫外线消毒仪完成工作时间,自动关闭。
6. 打开紫外线消毒仪的保护罩,停止紫外线照射。
7. 拔出紫外线消毒仪的电源插头,断开电源。
3. 注意事项
- 在操作紫外线消毒仪时,应避免长时间直接接触紫外线,以免对皮肤和眼睛造成伤害。
必要时可以佩戴适当的防护用品。
- 在操作紫外线消毒仪期间,禁止将电器、液体或其他易燃物品放置在紫外线消毒仪附近。
- 使用紫外线消毒仪时,应定期检查和更换灯管,以确保照射效果和安全性。
- 操作完紫外线消毒仪后,应将其置于干燥通风的地方,避免潮湿和阳光直射。
请按照上述操作流程正确使用紫外线消毒仪,以确保有效的消毒效果,并注意安全事项和注意事项,避免潜在风险。
紫外线杀菌机操作规程

文件制修订记录
一、生产操作规程
1、检查电源是否符合要求。
2、接通电源,打开电源开关,打开杀菌开关,根据需要设置不同的消毒时间。
3、把产品平整放于传送带上,高度应低于入口处。
4、使用完毕后关闭杀菌开关,关闭电源开关。
二、安全注意事项
1、本仪器必须设专人管理,实行专管共用,使用人员必须经专门培训。
2、机器工作时,严禁把身体和手置于杀菌机里照射。
3、打开上盖前,必须关闭杀菌灯管。
4、工作完时,应及时开换气扇通风处理。
三、维护保养事项
1、应经常检查杀菌灯管,损坏及时更换,以免影响杀菌效果。
2、传送带应经常检查,加注轮滑油。

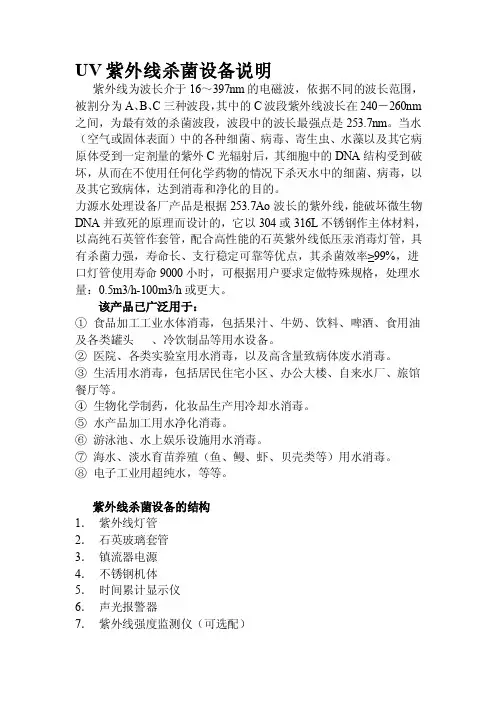

紫外线杀菌设备说明.doc

UV紫外线杀菌设备说明紫外线为波长介于16~397nm的电磁波,依据不同的波长范围,被割分为A、B、C三种波段,其中的C波段紫外线波长在240-260nm 之间,为最有效的杀菌波段,波段中的波长最强点是253.7nm。
当水(空气或固体表面)中的各种细菌、病毒、寄生虫、水藻以及其它病原体受到一定剂量的紫外C光辐射后,其细胞中的DNA结构受到破坏,从而在不使用任何化学药物的情况下杀灭水中的细菌、病毒,以及其它致病体,达到消毒和净化的目的。
力源水处理设备厂产品是根据253.7Ao波长的紫外线,能破坏微生物DNA并致死的原理而设计的,它以304或316L不锈钢作主体材料,以高纯石英管作套管,配合高性能的石英紫外线低压汞消毒灯管,具有杀菌力强,寿命长、支行稳定可靠等优点,其杀菌效率≥99%,进口灯管使用寿命9000小时,可根据用户要求定做特殊规格,处理水量:0.5m3/h-100m3/h或更大。
该产品已广泛用于:①食品加工工业水体消毒,包括果汁、牛奶、饮料、啤酒、食用油及各类罐头、冷饮制品等用水设备。
②医院、各类实验室用水消毒,以及高含量致病体废水消毒。
③生活用水消毒,包括居民住宅小区、办公大楼、自来水厂、旅馆餐厅等。
④生物化学制药,化妆品生产用冷却水消毒。
⑤水产品加工用水净化消毒。
⑥游泳池、水上娱乐设施用水消毒。
⑦海水、淡水育苗养殖(鱼、鳗、虾、贝壳类等)用水消毒。
⑧电子工业用超纯水,等等。
紫外线杀菌设备的结构1.紫外线灯管2.石英玻璃套管3.镇流器电源4.不锈钢机体5.时间累计显示仪6.声光报警器7.紫外线强度监测仪(可选配)8.控制箱紫外线杀菌设备的特点1.能迅速有效地杀灭各种细菌、病毒等微生物;2.通过光解作用,能有效降解水中的氯化物;3.操作简单,维护方便;4.占地面积小,处理水量大;5.无污染,环保性强,不会产生毒副作用;6.投资成本低,运行费用低,设备安装方便;7.利用光学原理设计了独特的内壁处理工艺,使腔体内得以最大限度地利用紫外线,使杀菌效果成倍提高。

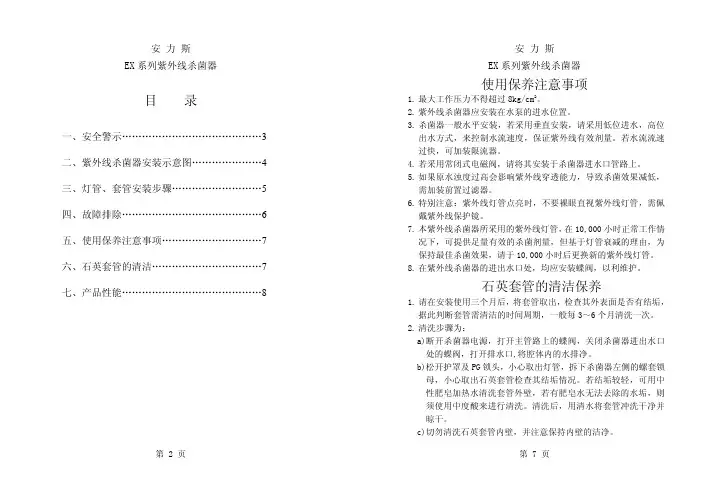

安力斯紫外线杀菌器-EX系列说明书

第4页
安力斯 EX 系列紫外线杀菌器
灯管、套管安装步骤
1. 将紫外线杀菌器按图示连接方式连接到管路当中,注意图中左 侧应留有适当空间(1.2 米~1.5 米以上),以方便设备维护。
2. 将杀菌器上螺套锁母旋下,从包装箱中取出石英套管,以闭口 端在前,小心从图示左侧装入杀菌器丝头中心孔内,直至灯管 固定板上的四氟灯套组件内,调整石英套管露出丝头的长度约 13 毫米。
安全警示
作系统维护保养时,必须认真阅读以下事项,并请 严格执行,以防事故发生安全事故!!!
紫外灯点亮时,所有的维护作业都必须戴上防紫 外线眼镜,再进行操作。
严禁用肉眼裸视紫外灯光线,以防眼睛受紫外线 伤害。
紫外消毒系统必须有良好接地,严防触电事故。 非授权电工不得擅自打开系统控制柜。 严禁改变设备灯管配置。 非专职人员或非专业技术人员,严禁进行设备的
在故障保险点或 70%紫外灯正常输出情况下,可以产生紫外线 剂量相当于 38 mJ /cm2;B 类设备标准;在故障保险点或 70% 紫外灯正常输出情况下,可产生紫外线剂量相当于 16mJ/cm2。 7. 安力斯 EX 系列产品可以根据用户的特殊要求,提供相应的设计 及设备。
注意事项
1. 对紫外灯管进行维护时,禁止带电操作。 2. 本使用说明书的内容如有更改,恕不另行通知。 3. 此使用说明书解释权归本公司所有。
1、检查线路
或 电 源 指 示 灯 2、电源开关损坏 2、更换
不亮
3、指示灯损坏
3、更换
1、 保险丝损坏
1、 更换
紫外线灯不亮 2、 镇流器损坏
2、 更换或修理
3、 灯管损坏
3、 更换
报警灯闪烁或 不亮
1、 镇流器损坏 2、 紫外线灯损坏 3、 报警灯损坏
紫外线消毒器说明书

紫外线消毒器说明书一、产品概述紫外线消毒器是一款使用紫外线杀菌技术的家用电器。
它通过紫外线辐射,可有效杀灭空气中的细菌、病毒和其他有害微生物,提供对空气的快速、健康的消毒处理。
二、产品特点1. 高效杀菌:紫外线消毒器采用紫外线辐射杀菌技术,能够在短时间内将空气中的细菌、病毒等微生物彻底消灭。
2. 安全可靠:紫外线消毒器内置多项安全保护机制,使用过程中无需担心辐射问题,安全可靠。
3. 操作简便:紫外线消毒器采用一键式操作设计,只需按下开关即可开始消毒处理,简单方便。
4. 多功能:紫外线消毒器除了可以杀菌空气,还能够杀菌各类生活用品、表面等,提供全方位的消毒保护。
三、产品使用方法1. 将紫外线消毒器放置在需要消毒的房间中,确保通风良好。
2. 按下开关,紫外线消毒器即开始工作。
3. 消毒时间根据不同需要可进行设置,建议每次使用10-30分钟,保证充分消毒处理。
4. 消毒结束后,可以关闭紫外线消毒器。
四、安全事项1. 请勿直视紫外线,以免对眼睛造成伤害。
使用时请确保无人在该区域内。
2. 使用紫外线消毒器时,请保持房间内无明火等易燃物品,以免发生火灾。
3. 请勿将紫外线消毒器放置在儿童可触及的位置,以免造成意外伤害。
4. 使用紫外线消毒器前,请确保产品电源连接正确可靠。
五、产品维护保养1. 使用前请仔细阅读产品说明书,并按要求正确使用。
2. 使用后,请拔掉电源插头,待其完全冷却后进行存放。
3. 定期清洁紫外线消毒器壳体,可使用柔软的布擦拭,避免使用刻搓剂、酸碱性清洁剂等。
4. 如在使用过程中发现任何异常情况,请立即停止使用,并联系售后服务中心。
六、服务与支持如在使用紫外线消毒器过程中遇到任何问题,或需要获取更多产品信息,请联系我们的售后服务中心,我们将竭诚为您提供满意的服务与支持。
七、免责声明1. 本产品仅适用于家庭、办公等小范围环境使用,不适用于医疗场所等专业环境。
2. 紫外线消毒器使用方法和注意事项不得用于非法活动或违法用途。
紫外线杀菌器使用说明书

一、紫外线杀菌器原理紫外线消毒器采用世界领先的高强度无臭紫外线杀菌灯,简体内壁经过特殊处理的食品级304不锈钢,使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射,具有良好的杀菌效果,由于他不改变水的物理、化学性质等优点而受到人们的青睐。
紫外线消毒器是采用特殊设计的高效率、高强度和长寿命的紫外UV-C光发生装置产生的强紫外UV-C光照射流水。
当水中的细菌、病毒等受到一定剂量的紫外UV-C光(波长253.7nm)照射后。
其细胞DNA及结构被紫外线消毒器破坏,细胞再生无法进行,从而达到水的消毒和净化。
二、紫外线杀菌器的特征①全不锈钢外壳防腐蚀,使用寿命长;②紫外线杀菌属于物理方法,不会对水体和周围环境产生二次污染;③紫外线输出功率高,杀菌能力强④石英套管透光率高,能量损失小;③设备体积小,外形美观,安装方便灵活;④按清洗方式分为以下种类标准型:不带清洗装置,3~6个月需将石荚套管拆下进行人工清洗;手动清洗型:有手动清洗机构,包括拉杆、手柄、清洗盘等;气动清洗型:有气动清洗机构,包括气缸、气动电磁阀、清洗盘等;电动清洗型:有电动清洗机构,包括电机、减速机、行程开关、丝杆、清洗盘等。
三、杀菌消毒适用范围①食品加工工业水体,包括果汁、牛奶、饮料、啤酒、食用油及各类罐头、冷饮制品等用水②电子工业用超纯净水③医院、各类实验室用水,以及高含量致病体废水;④饮用水,包括居民住户大楼、小区、办公大楼、旅馆、餐馆、自来水厂等;⑩⑩⑩⑩⑤淡水海水养殖、加工,贝类、鱼类加工净化等;⑥城镇污水,最大处理量可达每天100万吨以上;⑦游泳池、水上其它娱乐设施用水;⑧冷却水,包括火电、核电站冷却水、工业生产冷却水、中央空调系统冷却水⑨生物、化学制药、化妆品生产用冷却水⑩农业用水,包括温室用水、灌溉用水等四、使用条件4.1环境条件①环境温度:4℃-50℃;⊙相对湿度:不大于93%(温度235℃时);④房间通风,千燥,地板清洁,不起尘③设备要安装在室内防止阳光暴晒和雨淋;③宣内无腐蚀性气体注意:粉尘和腐蚀性气体会对电气元件造成损坏,影响使用效果和寿命3工作条件①电压50Hz②设备承压:s0.6M2a③特殊要求,按需求定制五、设备安装注意:紫外线对细菌有强大的杀伤力,对人体同样有一定的伤害,人体最易受伤的部位是眼睛之眼角膜,因此在任何时時候都不可用眼睛直视点亮的灯管,以免眼晴受伤,必要时,应用普通玻璃(戴眼镋)或透光塑胶片,作为防护面罩,因为紫外线几乎完全无法透过普通玻璃或透光塑胶片。
紫外线消毒器说明书

紫外线消毒器使用说明书本设备为上置式紫外线消毒器,采用世界领先水平的高强度无臭紫外线杀菌灯,简体内壁经过特殊处理的食品级304不锈钢,使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射,具有良好的杀菌效果,由于他不改变水的物理、化学性质,所以在饮用水、食品、饮料、化工、电子、医药、污水、中水是不可缺少的最理想的设备。
本装置为卧式,杀菌速度快、效率高、效果好,按水处理要求照射10秒钟后,就可杀死水中病毒、细菌,杀菌率99.99%。
水经照射后,不会改变其物理、化学性质,也不会引起污染。
操作简单,使用方便,有不同流量的定型产品供用户选用,只需要定期更换紫外线杀菌灯和清洗石英套管即可。
本设备体积小、重量轻、耗电少、寿命长、成本低,与其它杀菌方法相比具有显著的优越性,因此被广泛使用;本设备由紫外灯、石英管、镇流器、封件、罐体、进水出水口等部分组成。
1、结构:传感器、控制器、数显表分离。
2、功能:(1)配三位半数码管,显示当前紫外线辐射照强度的相对百分比值。
当紫外线强度在50%以下时,报警状态有一对继电器干接点输出(2)有供PLC、工控机等设备采集的标准输出接口,即0-5V 模拟量输出信号。
3、现场调试步骤稳定运行在现场安装号紫外线消毒器和强度监测仪,并接通进、出水路,接通电源,待灯管工作稳定15-20分钟再行调节。
输出调节调节电位器W1,使OUT与GND间电压输出为5±1%V即可。
由于浑浊度,传感器与灯管距离等的不同,可能调节W1不能使其输出电压达到5V,此时,应尽量降输出电压调节到最高值为止(如果是采用PLC接入此电压的,可以降量程定为2.5V 或者1.25V)。
显示调节调节电位器W2,使数显表显示100%即可。
报警调节W3为报警继电器动作点调节电位器,出厂时,已将紫外线强度降到50%左右为继电器默认动作点,用户可以根据需要自行调节确定报警点。
(不推荐用户自行调节W3)钟后按一下面板的C键。
紫外线杀菌的操作方法

紫外线杀菌的操作方法
紫外线杀菌是一种常用的消毒方法,以下是一般的操作方法:
1. 准备工作:确保工作区域没有人员和动物,关掉房间内的照明灯等其他光源。
2. 确定杀菌时间和距离:根据需求和具体杀菌物品的大小,确定紫外线照射的时间和距离。
3. 穿戴个人防护装备:根据需要,戴上防护眼镜、口罩和手套等个人防护装备,以保护自身免受紫外线伤害。
4. 打开紫外线杀菌设备:按照设备说明书操作,将紫外线杀菌设备开启,确保设备能够正常工作。
5. 将杀菌物品放置在适当位置:将需要杀菌的物品放置在合适的位置,确保每个角落都能接受到紫外线照射。
6. 开始照射杀菌:根据设备操作说明,将紫外线照射到杀菌物品表面,确保整个表面都接受到照射。
注意不要在杀菌时直接注视紫外线光线,以免伤害眼睛。
7. 完成杀菌后关闭设备:根据设备操作说明,杀菌完成后将紫外线杀菌设备关闭。
8. 安全处理:将已杀菌的物品从紫外线灯下移开,确保其他人员在进入该区域前等待足够的时间,以免紫外线残留造成伤害。
请注意,紫外线杀菌具有一定的危险性,操作人员需谨慎操作,并遵循设备和安全操作规范。
紫外线杀菌灯的使用方法

紫外线杀菌灯的使用方法
紫外线杀菌灯是一种利用紫外线照射杀灭细菌、病毒和真菌的设备,广泛应用于医疗、食品加工、水处理等领域。
正确的使用方法可以确保其杀菌效果,保障使用者的健康和安全。
下面将介绍紫外线杀菌灯的使用方法。
首先,使用前需要确保紫外线杀菌灯的安全性能。
检查紫外线杀菌灯的外壳是否完好,电源线是否有损坏,灯管是否正常。
避免使用受损的紫外线杀菌灯,以免造成安全隐患。
接着,正确安装紫外线杀菌灯。
根据使用说明书,选择合适的安装位置,确保紫外线能够均匀照射到需要杀菌的区域。
安装时要注意避免直接暴露在紫外线下,以免对皮肤造成伤害。
然后,正确使用紫外线杀菌灯。
在使用过程中,确保没有人员在场,避免直接暴露在紫外线下。
打开紫外线杀菌灯,按照使用说明书上的建议时间进行照射。
使用完毕后,关闭紫外线杀菌灯,等待一段时间后再进入已照射区域,确保紫外线的辐射已经消失。
此外,定期清洁紫外线杀菌灯也是非常重要的。
灯管表面的灰尘和污垢会影响紫外线的照射效果,降低杀菌效果。
定期清洁灯管表面,确保紫外线的照射效果。
最后,妥善存放紫外线杀菌灯。
在不使用紫外线杀菌灯时,应将其存放在干燥通风的地方,避免受潮和灰尘污染。
同时,远离儿童和宠物,避免造成意外伤害。
总之,正确的使用方法和注意事项可以确保紫外线杀菌灯的杀菌效果,保障使用者的健康和安全。
在使用紫外线杀菌灯时,务必严格按照说明书上的要求进行操作,避免直接暴露在紫外线下,定期清洁和妥善存放紫外线杀菌灯,以确保其长期有效地发挥杀菌作用。
紫外线杀菌器操作作业指导书

紫外线杀菌器操作作业指导书版本状态:A/0 编号:简洁规范实用下载即用
编制:审核: 批准:执行日期:年月日1
紫外线杀菌器操作作业指导书
1.目的
正确操作紫外线杀菌器。
2.适用范围
适用于公司水处理间紫外线杀菌器的操作规范。
3.职责
3.1 水处理员负责执行本文件。
3.2 工程外围领班负责监督执行本文件。
3.3 工程经理对本文件的有效性负责。
4.定义
无
5.程序
5.1 杀菌器的开机操作
检查各电源开关、设备是否正常。
正确开启供水系统。
打开紫外线杀菌器的电源,按压“启动”按钮,开启紫外线杀菌器。
紫外线对细菌有强大的杀伤力,对人体同样有一定的伤害,启动消毒灯时,应避免对人体直接照射,不可直接用眼睛正视光源,以免灼伤眼膜。
5.2 紫外线杀菌器的检查
紫外线杀菌器使用的最佳水温为5℃~50℃。
紫外线灯应持续开启,反复开关会严重影响紫外线灯管的使用寿命。
每天检查一次紫外线灯管工作是否正常,石英玻璃套管是否损坏。
紫外线消毒器使用说明书

紫外线消毒器使用说明书天润环保设备科技有限公司公司简介定州市天润环保科技有限公司位于华北平原北部、河北省的中部,是一家集科贸为一体的高新技术企业。
公司技术力量雄厚,聚集一批设计开发能力强的专业技术人才和一支训练有素的专业工程队伍,并与众多行业及多家高校和设计院建立有长期的合作关系。
本公司的研发产品定位于水处理中的消毒及过滤等设备的技术研究,采取研发与市场需求结合,承诺与实际行动同步,致力于打造国内外知名品牌。
主营紫外线杀菌器,水箱消毒器,臭氧发生器,二氧化氯发生器,各类滤器等设备。
公司秉承“顾客至上,锐意进取”“携进共嬴”的经营理念,坚持“客户第一”的原则为广大客户提供优质的服务。
欢迎各界朋友莅临参观、指导和业务洽谈一、紫外线消毒器概述我公司生产的紫外线消毒器装置,采用世界领先的高强度无臭紫外线杀菌灯,简体内壁经过特殊处理的食品级304不锈钢,使经过预处理的水流过筒体时受到波长253.7nm紫外线足够量的照射,具有良好的杀菌效果,由于他不改变水的物理、化学性质,所以在电子、医药、食品、化工、饮料、化妆品行业制取纯水、高纯水中是必不可少的最理想的设备。
本装置为卧式,杀菌速度快、效率高、效果好,按水处理要求照射10秒钟后,就可杀死水中病毒、细菌,杀菌率99.99%。
本设备体积小、量轻、耗电少、寿命长、成本低,与其它杀菌方法相比具有显著的优越性,因此被广泛使用;其工作原理是:应用波长为225~275nm,峰值在254nm 的紫外线光谱对水进行照射,此波段具有很高的能量。
可破坏微生物的核酸结构,具有强烈的杀菌作用,从而达到消毒的目的。
该设备能有效的杀灭大肠杆菌、痢疾病菌、军团菌、流行感冒病毒、肝炎病毒等,使水质得以消毒净化。
紫外线消毒是利用高辐射强度的C 波段紫外光照射水流,水中的各种细菌、病毒、藻类以及其他病原体受到一定剂量的照射后,其细胞中的DNA结构受到破坏,从而在不使用任何化学物质的情况下杀灭水中的细菌和病毒等。
紫外线消毒器说明书

封皮安装前请详细阅读本产品操作细则。
紫外线消毒器杀菌器使用说明书前言感谢您使用我公司的紫外线消毒器,为了使您正确地使用和维护本设备,请您在使用前仔细阅读说明书并且妥善保存以便事后查阅.本说明书只适用于管道式紫外线系列产品.书中所用内容仅供用户使用和维护时参考具体以实物为准.如果您在使用上仍有问题请向我公司售后服务中心咨询.第一章安全使用注意事项1.本产品使用紫外线杀菌的方式,设备在出厂时已安装好石英套管安装设备时轻拿轻放避免套管破碎。
2.消毒器不要装置在过于潮湿和冲击震动大的地方,湿度大容易引起电器元件损坏,冲击震动过大引起灯管和石英管的损坏。
3.设备安装完成后把设备随机佩带的灯管安装到设备套管内。
4.在设备通电前请检查使用电压与设备上标示的电压(额定电压标示于电源插头处)是否相符如不符请勿使用。
5.本设备因为必须要可靠接地,如没有可靠接地请勿使用。
6.本设备采用紫外线消毒对人体有一定伤害在使用设备时避免紫外线直接照射人体。
7.设备开启时,要先保障设备内通水,再打开设备电源。
因为紫外线灯管运行过程中会产生很强的热量。
先开启设备后再通水会造成设备内套管受热再受冷,产生爆裂。
第二章设备结构简介第三章我公司设备杀菌原理及杀菌特点1紫外线消毒器设备特点1.1.选用高效率的UV-C(LL或LH)紫外杀菌灯紫外线消毒器采用世界领先的低压高强紫外线灯管技术,灯管使用寿命保证在9000小时以上。
1.2、选用高透光率、高纯度的石英套管,保证紫外线透过在90%以上。
1.3、选用世界先进的恒定、高强度具有UL安全认证的紫外线专用镇流器,能保证整个系统在复杂的情况下正常运行。
1.4、选用优质不锈钢作反应器(304材质)、反应器内壁进行特殊抛光处理,以提高杀菌效果。
第四章紫外线消毒器工作技术参数1.紫外线消毒器进水要求水质硬度<450mg/l 总含铁量<0.3ppm (0.3mg/l)硫化物<0.02ppm(0.02mg/l)总悬浮体<10ppm(10mg/l)锰含量<0.1ppm(0.1mg/l)浑浊度<5NTU色度无异色<15度PH值6.5-8.5水温:5℃-60℃2.本设备参数设备型号:UV-UVC-300设备功率:300W设备进出口径:DN100设备实验压力:1.0MPA设备承压:0.6MPA设备外型尺寸:900*133额定电压:交流220V±5%,频率:50HZ五、紫外线消毒器示意图:六、紫外线消毒器安装示意图注:以上为地面式安装方式(一般为较大型紫外线消毒器);非地面型安装方式安装时一般应设支架以确保消毒器稳固(一般为较小型紫外线消毒器)。
紫外线消毒灯的使用说明

紫外线是低能量的电磁辐射,以波长240~280nm的杀菌力强,用于空气消毒,每1 0~15平米安装30瓦灯管一支,灯距地面2.5米左右,每次照射不小于30分钟;用于物体表面消毒,灯距被消毒物直接照射不超过1米,时间30分钟以上;用于饮水消毒水层厚度不超过2厘米,消毒时环境温度控制在20℃~40℃,湿度40%~60%。
应该在无人的状态下开启使用,每半年进行一次灯管强度监测,新灯管不小于100μw/cm2不小于70μw/cm2,使用时间累计1000小时应该更换灯管或者按照产品说明书中标定的要求。
详细说明如下:紫外线杀菌灯的发光谱线有254nm,254nm紫外线杀菌灯通过照射微生物的DNA来杀灭细菌,紫外线杀菌灯的使用和紫外线杀菌灯辐射空间范围、紫外线杀菌灯悬挂的距离、紫外线杀菌灯中紫外线杀菌灯管的擦拭与保洁等有关。
一、紫外线杀菌灯辐射空间范围问题:二、不少紫外线杀菌灯使用单位忽视紫外线辐照的有效空间范围,只考虑与计算辐照的平面面积.每一消毒的空间,除面积因素外,高度有高有低,总的空间范围有大有小,使用杀菌灯应计算总的空间立方采用相应功率的紫外线杀菌灯,一支30w紫外线杀菌灯的有效灭菌空间范围应小于30立方米,一般认为,每一立方米空间的紫外线杀菌灯功率应大于1-1.5w,在使用中应引起注意。
二、紫外线杀菌灯悬挂的距离:使用紫外线杀菌灯应注意被消毒物体与紫外线杀菌灯的辐照距离,即紫外线杀菌灯的悬挂高度应小于2.5米,一些使用单位紫外线杀菌灯悬挂高度大于2.5米,甚至大于3,4米的都有.紫外线的辐照强度与辐照距离几乎成反比,悬挂太高,势必影响灭菌的效果。
三、紫外线辐射强度衰退问题:紫外线杀菌灯随着使用时间的延长,辐射强度会逐渐衰退.经多方测定,一般国产比较好的紫外线杀菌灯使用5000个小时以后,紫外线杀菌灯就需要更换,国外进口紫外线杀菌灯,美国进口lightsources紫外线杀菌灯使用寿命可以达到12000小时或者更长需要更换紫外线杀菌灯管。
紫外线消毒工具操作流程

紫外线消毒工具操作流程
概述
本文档旨在提供紫外线消毒工具的操作流程,确保正确和安全
地使用该工具进行消毒。
操作流程
1. 检查紫外线消毒工具是否完好无损,并确保所有部件都处于
良好工作状态。
2. 穿戴个人防护装备,包括手套和护目镜,以保护自己免受紫
外线的伤害。
3. 将要消毒的物品放置在工作台上,并确保没有任何遮挡物阻
挡紫外线照射。
4. 按照紫外线消毒工具的说明书,确定适当的消毒时间和距离。
5. 打开紫外线消毒工具的电源开关,并调整消毒时间和距离设置。
6. 离开消毒区域,确保不直接接触紫外线照射区域。
7. 等待消毒时间结束,并确保紫外线消毒工具自动关闭。
8. 关闭紫外线消毒工具的电源开关,并等待其冷却。
9. 将消毒后的物品取出,并根据需要进行清洁或其他处理。
10. 储存紫外线消毒工具,确保其在安全的位置,并远离儿童。
安全注意事项
- 紫外线有害人体健康,切勿直接照射身体或眼睛。
- 操作紫外线消毒工具时,应穿戴个人防护装备,包括手套和
护目镜。
- 使用紫外线消毒工具时,避免没有必要的人员靠近消毒区域。
- 在打开紫外线消毒工具电源开关前,确保周围没有人员。
- 遵循紫外线消毒工具的说明书指导,不要随意更改设置。
- 若紫外线消毒工具出现损坏或异常情况,应停止使用并联系
维修人员。
>注意:本文档提供的操作流程仅供参考,请在使用紫外线消
毒工具前充分了解和遵守相关法律法规以及制造商的指导。
正确和
安全使用紫外线消毒工具是保障消毒效果和人员安全的重要步骤。
紫外线杀菌器操作规程

1.目的:建立紫外线杀菌器的标准操作规程,保证正确操作,为生产提供合格的纯化水。
2.范围:适用于紫外杀菌器的日常操作。
3.责任:操作人员。
4.程序
4.1准备
4.1.1检查电源指示是否正常,观察电压表上指示的数值是否符合电源电压范围(220V±5%)。
4.1.2检查管线筒体有无泄漏现象。
4.2操作]
4.2.1开启紫外线杀菌器总电源,打开电源开关,电源指示灯亮,待5秒钟后,杀菌灯正常工作且指示灯亮。
4.2.2待灯管点亮照射5分钟后,再打开紫外线杀菌器进水阀门,启动纯水泵即可投入运行。
4.3灯管寿命及更的准则
4.3.1紫外灯杀菌能力随使用时间增加而减退。
灯管的寿命定义是:以点燃100h 的输出功率为额定输出功率,把紫外灯点到70%额定功率的点灯时间定为
平均寿命,紫外灯使用超过平均寿命时,就达不到预期效果,就必须更换。
4.3.2可根据水质监测、无菌化验情况来判断紫外灯的运行情况,并决定是否提前更换。
4.3.3更换灯管
4.3.3.1先切断紫外线杀菌器总电源,关闭电源开关。
4.3.3.2再旋下盖形螺母,卸下罩壳,再分别旋下半园头螺钉,小心卸下灯脚,拔出旧灯管。
4.3.3.3先把新灯管分别装入套管中,装上灯脚,旋紧半园头螺钉,再装上罩壳,旋上螺母即可使用。
4.3.4注意:在拆换灯管时,勿使灯管与石英套管碰撞,以免损坏灯管,套管。
紫外杀菌器说明

紫外线杀菌器应用范围·食品加工工业水体消毒,包括果汁、牛奶、饮料、啤酒、实用油、及各类罐头、冷饮制品等用水消毒。
·电子工业用超纯净水。
·医院、各类实验室用水消毒,以及高含量致病体废水消毒。
·应用水消毒,包括居民住户大楼、小区、办公大楼、旅馆、餐馆、自来水厂等。
·水产加工净化消毒、贝类净化消毒、鱼类加工净化消毒等。
·军事营区、野外供水系统。
·城镇污水消毒,最大处理量可达每天100万吨以上。
·游泳池、水上其它娱乐用水消毒。
·冷却水消毒,包括火电、核电站冷却水、工业生产冷却水、中央空调系统冷却水。
·生物、化学制药、化妆品生产用冷却水。
·海水、淡水育苗、养殖(鱼、鳗、虾、鲍鱼、贝壳类等)用水,总处理水可达每天20万吨以上。
·农业用水消毒,包括温室用水、灌溉等。
使用效果·经紫外水消毒系统处理过的海水、淡水或者其他水体,其各式病毒、细菌率可达到来99.99%以上。
·在水体病毒、细菌除去率达99.99%以上前提下,每吨水处理成本在4厘至此1分钱人民币(取决水体干净程度)。
·提高海水、淡水育苗,养殖成活率至今50%以上(取决无消毒时的存活率)·加快养殖群体生长速度。
·提高育苗,养殖群体整体健康水平,培育出健康苗,健康成体。
·在不改变各种饮料以及其它流体食品的原有成份,味道和颜色的前提下,病细菌等致病体除去率可达99.99%以上。
·对游泳池水消毒采用紫外线前消毒处理,水中加氯含量可降至0.5毫克/升对病毒、细菌除去率达99.99%以上。
·对应用水终端加用紫外消毒,可达到直接应用水的标准。
·对城镇污水消毒,细菌总量降至200个/100ml以下,大肠杆菌20个/100ml以下。
紫外线杀菌器最佳使用条件(1)水温:5℃~50℃;使用环境温度:-5℃~50℃;周围相对湿度:不大于93%(温度25℃时)(2)电压:交流电220V±10V,50Hz。
X50型上层平射紫外线空气消毒器使用说明

X50型上层平射紫外线空气消毒器使用说明1、用X50型上层平射紫外线空气消毒器消毒物品时,应将物品展开或悬挂,扩大照射面,有效距离为1米,照射30分钟左右即可。
2、使用时应注意X50型上层平射紫外线空气消毒器的严密性,应关闭室内的门窗,尽量减少消毒室内的人数和活动频率,以确保空气净化和消毒灭菌的效果。
3、X50型上层平射紫外线空气消毒器仅对空气净化和消毒有效,对消毒室内物体表面无消毒作用,如果消毒室表面灰尘较多,会产生二次污染,影响空气净化和消毒效果。
4、X50型上层平射紫外线空气消毒器采用循环空气的工作原理,避免了空气进入和排出的阻塞,保持了消毒器周围空气的良好循环。
5、X50型上层平射紫外线空气消毒器不能与水直接接触或冲洗,用湿布擦抹时必须先切断电源。
6、X50型上层平射紫外线空气消毒器开机时间的选择:每天自动运行xxx次,每次xxx分钟。
一般设定在早上上班前xxx点到xxx 点,下午xxx点到下班前xxx点,晚上xxx点到xxx点。
人机动态消毒,消毒时对人体无任何伤害,一般在人员活动高峰时也可临时开机消毒。
7、X50型上层平射紫外线空气消毒器用于空气消毒时应关闭门窗,自灯亮xxx分钟后计时,每次消毒时间不得少于xxx分钟,紫外线消毒灯照射时不得让人员进入室内,必须进入时,应先停止紫外线消毒灯照射。
8、使用X50型上层平射紫外线空气消毒器消毒家用灯具时,应保持环境清洁,空气中不得有灰尘、水雾等,当室内温度低于xxx℃或相对湿度超过xxx%时,应延长照射时间。
擦干地面后,待地面干透后再用紫外线灯消毒。
9、X50型上层平射紫外线空气消毒器消毒灯管表面应保持干净,无灰尘,每周用xxx%乙醇棉球擦拭一次,并做好记录。
10、紫外线对人体皮肤粘膜有一定的损伤,在使用X50型上层平射紫外线空气消毒器的时候要注意做好防护,眼睛绝对不要直视紫外线光源,否则会对眼睛造成伤害。
11、X50型上层平射紫外线空气消毒器应建立使用时间记录,每次照射应记录一次,因为紫外线消毒灯管的使用寿命为xxx小时。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第4页
安力斯 EX 系列紫外线杀菌器
灯管、套管安装步骤
1. 将紫外线杀菌器按图示连接方式连接到管路当中,注意图中左 侧应留有适当空间(1.2 米~1.5 米以上),以方便设备维护。
2. 将杀菌器上螺套锁母旋下,从包装箱中取出石英套管,以闭口 端在前,小心从图示左侧装入杀菌器丝头中心孔内,直至灯管 固定板上的四氟灯套组件内,调整石英套管露出丝头的长度约 13 毫米。
3. 将 O 形密封圈套在石英套管上,并将其均匀推至丝头 45 度斜口 内,拧上螺套锁母并旋紧。
4. 通水检查密封情况,水压试验压力 1.0MPa 应无漏水,正常后, 再进行下面步骤的安装工作。
5. 取紫外线灯管,以灯管无插针一端向前,小心将灯管从左侧丝 头的中心孔装入石英套管内,插针留在外部(防止磕碎和划伤)。 松开 PG 锁头尾部螺帽,将电缆端头的四孔插座与灯管的插针对 应插牢,把灯管推入套管内。将 PG 锁头拧紧到螺套锁母上,将 灯管推至套管底后,再退回 10 毫米,将 PG 锁头尾部螺帽拧紧 锁住电缆。重复上述步骤,将所有紫外线灯管安装完毕。
安全警示
作系统维护保养时,必须认真阅读以下事项,并请 严格执行,以防事故发生安全事故!!!
紫外灯点亮时,所有的维护作业都必须戴上防紫 外线眼镜,再进行操作。
严禁用肉眼裸视紫外灯光线,以防眼睛受紫外线 伤害。
紫外消毒系统必须有良好接地,严防触电事故。 非授权电工不得擅自打开系统控制柜。 严禁改变设备灯管配置。 非专职人员或非专业技术人员,严禁进行设备的
UV-254 检测仪 1、 变压器损坏
1、 检查线路;更换
不 工 作 或 指 针 2、 检测仪损坏
2、 更换或修理
回落到黄色区 3、 石英套管结垢 3、 清洁石英套管
1、 检测探头损坏 1、 检查线路;更换
报警响
2、 UV 强度低或石 2、 更换灯管;清洁石
英套管结垢
英套管
第6页
安力斯 EX 系列紫外线杀菌器
第2页
安力斯
EX 系列紫外线杀菌器
使用保养注意事项
1. 最大工作压力不得超过 8kg/cm2。 2. 紫外线杀菌器应安装在水泵的进水位置。 3. 杀菌器一般水平安装,若采用垂直安装,请采用低位进水,高位
出水方式,来控制水流速度,保证紫外线有效剂量。若水流流速 过快,可加装限流器。 4. 若采用常闭式电磁阀,请将其安装于杀菌器进水口管路上。 5. 如果原水浊度过高会影响紫外线穿透能力,导致杀菌效果减低, 需加装前置过滤器。 6. 特别注意:紫外线灯管点亮时,不要裸眼直视紫外线灯管,需佩 戴紫外线保护镜。 7. 本紫外线杀菌器所采用的紫外线灯管,在 10,000 小时正常工作情 况下,可提供足量有效的杀菌剂量,但基于灯管衰减的理由,为 保持最佳杀菌效果,请于 10,000 小时后更换新的紫外线灯管。 8. 在紫外线杀菌器的进出水口处,均应安装蝶阀,以利维护。
第7页
安力斯 EX 系列紫外线杀菌器
产品性能
1. 最大工作压力为 8kg/cm2。 2. 灯管有效使用寿命为 10000 小时,水质情况好可以相应延长使
用寿命到 12000 小时。 3. 电源均为 220V/50HZ。 4. 杀菌器材质:标准配制为 304 不锈钢,根据用户特殊要求可以
提供 316L 等材质。 5. 客户可以选择有(手动或自动)、无石英套管清洁装置。 6. 参照美国 NSF55 标准,对生活饮用水消毒处理的 A 类设备标准:
6. 检查各部位连接,确保水、电连接可靠无误后方可送水,检查 管路接口及杀菌器,确认无漏水后,方可接通电源,投入工作。 第5页
安力斯 EX 系列紫外线杀菌器
故障排除
故障现象
原因分析
排除方法
接通电源后,自 1、有漏电现象
1、检查线路
动跳闸
2、漏电开关损坏 2、更换漏电开关
杀 菌 器 不 工 作 1、电源未接通
安力斯 EX 系列紫外线杀菌器
目录
一、安全警示……………………………………3 二、紫外线杀菌器安装示意图…………………4 三、灯管、套管安装步骤………………………5 四、故障排除……………………………………6 五、使用保养注意事项…………………………7 六、石英套管的清洁……………………………7 七、产品性能……………………………………8
石英后,将套管取出,检查其外表面是否有结垢, 据此判断套管需清洁的时间周期,一般每 3~6 个月清洗一次。
2. 清洗步骤为: a)断开杀菌器电源,打开主管路上的蝶阀,关闭杀菌器进出水口 处的蝶阀,打开排水口,将腔体内的水排净。 b)松开护罩及 PG 锁头,小心取出灯管,拆下杀菌器左侧的螺套锁 母,小心取出石英套管检查其结垢情况。若结垢较轻,可用中 性肥皂加热水清洗套管外壁,若有肥皂水无法去除的水垢,则 须使用中度酸来进行清洗。清洗后,用清水将套管冲洗干净并 晾干。 c)切勿清洗石英套管内壁,并注意保持内壁的洁净。
1、检查线路
或 电 源 指 示 灯 2、电源开关损坏 2、更换
不亮
3、指示灯损坏
3、更换
1、 保险丝损坏
1、 更换
紫外线灯不亮 2、 镇流器损坏
2、 更换或修理
3、 灯管损坏
3、 更换
报警灯闪烁或 不亮
1、 镇流器损坏 2、 紫外线灯损坏 3、 报警灯损坏
1、 更换镇流器 2、 更换灯管 3、 更换
第8页
EX 系列紫外线杀菌器
产 品 说 明 书
安力斯科技发展有限公司
安力斯 EX 系列紫外线杀菌器
紫外线杀菌器安装示意图
1. 护 罩 2. PG 锁头 3. 螺套锁母 4. O 形密封圈 5.封 板
6.紫外线灯管 7.石英套管 8. 取样/排气口 9. 支 座 10. 紫外线探头
11. 排水口 12. 灯管固定板 13. 灯套组件
在故障保险点或 70%紫外灯正常输出情况下,可以产生紫外线 剂量相当于 38 mJ /cm2;B 类设备标准;在故障保险点或 70% 紫外灯正常输出情况下,可产生紫外线剂量相当于 16mJ/cm2。 7. 安力斯 EX 系列产品可以根据用户的特殊要求,提供相应的设计 及设备。
注意事项
1. 对紫外灯管进行维护时,禁止带电操作。 2. 本使用说明书的内容如有更改,恕不另行通知。 3. 此使用说明书解释权归本公司所有。
拆卸操作,以防发生意外。 进行维修前,必须先把主电源切断。
第3页
