RJ-45 头的制作1

时间：2003-5-15 20:06:51 来源：莒南频道阅读267次

在众多的组网技术中，对小范围（不超过100米）内的组网来说，以集线器（Hub）为中心的对等式局域网无疑是最常见的。自己组网免不了要制作RJ-45头，网卡工作不稳定，速度慢，一般是所做的RJ-45头有问题，若双绞线接错容易产生CRC错误，容易掉网。现下让我们来看看RJ-45头是怎么做的，制作过程中要注意哪些细节。

RJ-45头的制作稍有复杂，但只要依照连线标准制作就不成问题。先看一下连线的原理。如图，其中TD代表传送，各有两条线（TD+及TD-）；而RD代表接收，也有两条线（RD+及RD-）。

图一

图二

对于同一条线来说，必须一端是传送端，另一端是接收端，要注意的是Hub内部

传送、接收端与网卡的不一样。

我们详细介绍一下网卡与集线器之间连线的制作方法。集线器端跟集线器端之间的连线略有不同，只需在线上加以对调，对照图二，保证一端传送，一端接收即可，不作详细介绍。

先用双绞线剥线器（用什么剪无所谓）将双绞线的外皮除去3厘米左右，剥线完成后的双绞线电缆如图三。

图三

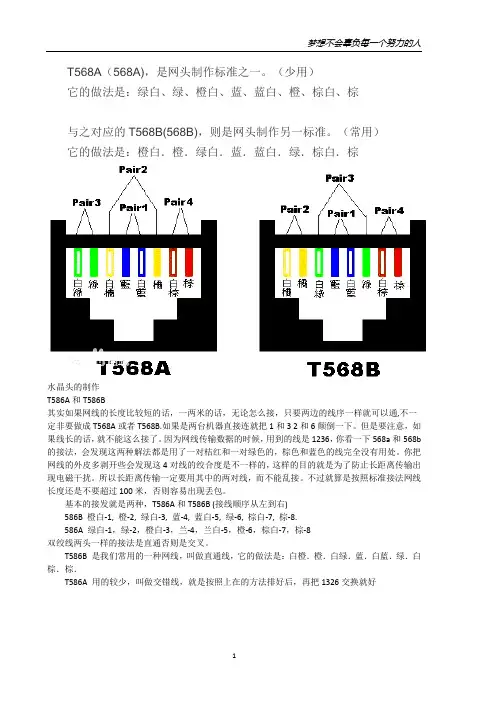

接下来进行对线。对线的标准有两个：EIA／TIA 568A和EIA／TIA T568B标准（如图四）。二者没有本质的区别，只是在颜色上的区别，即用的线不同。本质的问题是要保证：1、2线对是一个绕对；3、6线对是一个绕对；4、5线对是一个绕对；7、8线对是一个绕对。不可在电缆一端使用T568A标准，另一端使用T568B标准。目前使用比较多的是T568B标准接线方法，那我们就遵循EIA／TIA 568B的标准来制作接头。根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。需要特别注意的是，绿色条线必须跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

图四

对好线后，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头，照图五所示的位置摆放，将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。

图五

确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头，做好的RJ45头如图六所示：

图六

因为网卡与集线器之间是直接对接，所以另一端RJ45接头的引脚接法完全一样。完成后的连接线两端的RJ45接头要完全一致。

最后用测试仪测试一下。这样RJ-45头就制作完成了。

100BaseT连接双绞线，以100Mb／S的EIA／TIA 568B作为

标准规格

时间：2003-5-15 20:02:32 来源：莒南频道阅读153次

制作步骤如下：

步骤 1：

利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。（如图）

步骤2：剥线完成后的双绞线电缆如右图所示。

步骤3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝

步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

左一：橙左二：绿左三：蓝左四：棕

步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。

应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。

步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应

该放白橙色的线，其余类推，如图

步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上，如图。

端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕

网线的制作与连接

时间：2003-5-15 20:00:36 来源：莒南频道阅读286次

局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞

线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN 中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3

100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：黄白--1，黄--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568B：绿白--1，绿--2，黄白--3，蓝--4，蓝白--5，黄--6，棕白--7，棕--8。

在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45

头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M 以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口，而MDI-X时表示此口是普通口。

1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即
