变频恒压供水一拖二PLC程序

合集下载

恒压供水plc程序

恒压供水plc程序恒压供水plc程序概述恒压供水系统在人们生活和工业应用当中是必不可少的。

随着人们生活水平的提高和现代工业的发展，人们对供水系统的质量和可靠性的要求越来越高。

恒压供水plc程序能够很好的满足现代供水系统的要求。

在恒压供水plc程序出现以前，有以下供水方式：(1)单台恒定转速泵的供水系统(2)恒定转速泵加水塔（或高位水箱）的供水系统(3)恒定转速泵加气压罐的供水系统。

以上三种供水方式存在诸多例如电能损耗严重，水压不稳，供水质量极差，电机易损坏等诸多弊端。

恒压供水plc程序的工作原理根据控制系统控制原理，要实现快速恒压并稳定压力，要经过PID运算调节水泵的转速。

由于变频器生产厂家针对风机泵类负载专门设计了具有PID功能的变频器，同时一般PLC也具有实现PID调节功能的指令，因此恒压供水系统的PID调节环节有两种方式：由PLC控制实现调节或由带PID调节功能的变频器实现调节。

执行指令PIDTable,Loop即可完成PID运算。

其中,操作数Table 使用变量存储器VBx,用来指明控制参数表的表头字节;操作数Loop 只可选择0~7的整数,表示本次PID闭环控制所针对的环路编号。

控制参数表中,编号为2,4,5,6,7的参数是固定不变的,可在PLC的主程序中设定;编号为1,3,8,9的参数具有实时性,须在调用PID指令时才填入控制表格,另外编号为3,8,9的参数既是本次的输入(执行前),又是本次的输出(执行后),还是下次运算的输入。

表中变量类型0栏的In/Out 应理解为相对于PID控制器而言的输入或输出。

变频器的参数配置：变频器主要使用的是模拟输入口ain1+和ain1－，模拟电压信号输入后通过A/D转换器得到数字信号。

由PLC模拟输出口输出模拟控制电压信号，输入到变频器的模拟口，变频器的频率和控制电压一一对应。

系统使用变频器的模拟端口，最高频率应该设置为50HZ，最低频率为30HZ。

变频恒压供水一拖二PLC解析.doc

变频恒压供水一拖二P L C解析.d o c-CAL-FENGHAI.-(YICAI)-Company One1变频恒压供水一拖二PLC 程序解析——PLC 步进指令应用实例之一一、变频恒压供水系统主电路和控制线路图：PEL3L2L1源电压指示作电流指示泵变频运行泵变频运行泵工频运行泵工频运行制电源体散热风机此系统是2000年前后，由上海博源自动化有限公司制作的（很想念他们，多年未联系了）。

主电路结构为变频一拖二形式。

控制原理简述如下：系统由变频器、PLC 和两台水泵构成。

利用了变频器控制电路的PID 等相关功能，和PLC 配合实施变频一拖二自动恒压力供水。

具有自动/手动切换功能。

变频故障时，可切换到手动控制水泵运行。

控制过程：水路管网压力低时，变频器启动1#泵，至全速运行一段时间后，由远传压力表来的压力信号仍未到达设定值时，PLC 控制1#泵由变频切换到工运行，然后变频启动2#泵运行，据管网压力情况随机调整2#泵的转速，来达到恒压供水的目的。

当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则PLC 控制停掉1#工频泵，由2#泵实施恒压供水。

至管网压力又低时，将2#泵由变频切为工频运行，变频器启动1#泵，调整1#泵的转速，维修恒压供水。

如此循环不已。

需要说明一下的是：变频器必须设置好PID 运行的相关参数，和配合PLC 控制的相关工作状态触点输出。

详细调整，参见东元M7200的说明书。

在本例中，须大致调整以下几个参数。

1、设置变频器启/停控制为外部端子运行；2、设置为自由停车方式，以避免变频/工频切换时造成对变频器输出端的冲击；3、设置PID 运行方式，压力设定值由AUX 端子进入。

反馈信号由VIN 端子进入；4、对变频器控制端子——输出端子的设置。

设定RA 、RC 为变频故障时，触点动作输出；设定R2A 、R2C 为变频零速时，触点动作输出；设定DO1、DOG 为变频器全速（频率到达）时，触点动作输出。

恒压供水-PLC程序

266 MOV H0A
K2Y000
271 LD= D2
K3
276 MOV H1C
K2Y000
281 P10
282 SRET
283 自动二号运行规律子程序
283 P3
284 LD= D2
K0
289 CJ P11
292 LD= D2
114 INCP D0
117 LD= D0
K0
122 SET S20
124 STL S20
125 LD= D0
K1
130 SET S21
132 STL S21
133 MOV H1
K2Y000
138 LD= D0
K2
143 SET S22
363 P12
364 SRET
365 自动增减泵判断子程序
365 P5
366 LDI X000
367 AND= D2
K0
372 RST Y006
373 ZRST Y000
Y005
378 INV
379 RST Y006
380 LD>= D200
64 WAND H0F6
K2Y000
K2Y000
71 LD M11
72 WAND H0ED
K2Y000
K2Y000
79 LD M12
80 WAND H0DB
K2Y000
K2Y000
87 LD M10 88 AN Nhomakorabea M11
89 AND M12
K1
410 ANI T11
411 OUT T11

变频一拖二恒压供水

变频一拖二恒压供水变频一拖二恒压供水产品特点1. 变频一拖二恒压供水按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。

2. 变频一拖二恒压供水按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。

3. 变频一拖二恒压供水按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。

控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分，控制系统比较复杂，管网压力有波动。

无负压供水设备的主要功能●该设备具有过压、欠压、过流、过载，瞬间停电，电子热保护等保护功能。

●变频器有完善的自诊断功能，当故障出现时能显示出故障信息代码以便用户对照。

●设备设有液位传感器系统，可防止水池缺水时烧毁水泵、变频器。

●设备设有相序保护和断相保护功能，如设备在使用过程中出现断相，相序错换，设备能自保护停机。

●设备具有定时泵切换功能，而使各泵的运转时间均一化，从而提高了泵的使用寿命。

●具有自动和手动运行功能。

当自动部分出现问题时，可转换到手动档工作。

●设备有消防供水接口系统，可以与用户的火警传感系统连接，可达到遇火警时消防高压用水自动开启的目的。

即两种设定压力。

●内置实时钟。

可编程压力运行时间图，多达每日8 段定时高低压供水功能。

变频一拖二恒压供水工作原理：变频一拖二恒压供水投入使用，自来水管网的水进入供水罐，罐内空气从真空消除器排除，待水充满后，真空消除器自动关闭。

恒压供水PLC程序

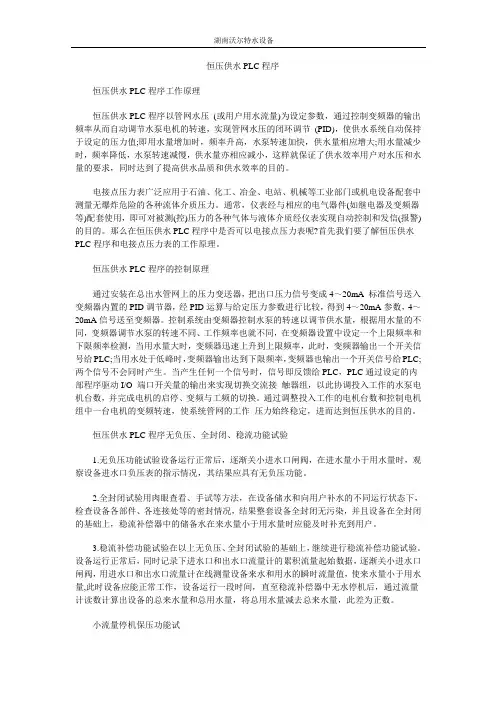

恒压供水PLC程序恒压供水PLC程序工作原理恒压供水PLC程序以管网水压(或用户用水流量)为设定参数，通过控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID)，使供水系统自动保持于设定的压力值;即用水量增加时，频率升高，水泵转速加快，供水量相应增大;用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的。

电接点压力表广泛应用于石油、化工、冶金、电站、机械等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力。

通常，仪表经与相应的电气器件(如继电器及变频器等)配套使用，即可对被测(控)压力的各种气体与液体介质经仪表实现自动控制和发信(报警)的目的。

那么在恒压供水PLC程序中是否可以电接点压力表呢?首先我们要了解恒压供水PLC程序和电接点压力表的工作原理。

恒压供水PLC程序的控制原理通过安装在总出水管网上的压力变送器，把出口压力信号变成4～20mA 标准信号送入变频器内置的PID调节器，经PID运算与给定压力参数进行比较，得到4～20mA参数，4～20mA信号送至变频器。

控制系统由变频器控制水泵的转速以调节供水量，根据用水量的不同，变频器调节水泵的转速不同、工作频率也就不同，在变频器设置中设定一个上限频率和下限频率检测，当用水量大时，变频器迅速上升到上限频率，此时，变频器输出一个开关信号给PLC;当用水处于低峰时，变频器输出达到下限频率，变频器也输出一个开关信号给PLC;两个信号不会同时产生。

当产生任何一个信号时，信号即反馈给PLC，PLC通过设定的内部程序驱动I/O 端口开关量的输出来实现切换交流接触器组，以此协调投入工作的水泵电机台数，并完成电机的启停、变频与工频的切换。

通过调整投入工作的电机台数和控制电机组中一台电机的变频转速，使系统管网的工作压力始终稳定，进而达到恒压供水的目的。

变频恒压供水一拖二PLC程序解析

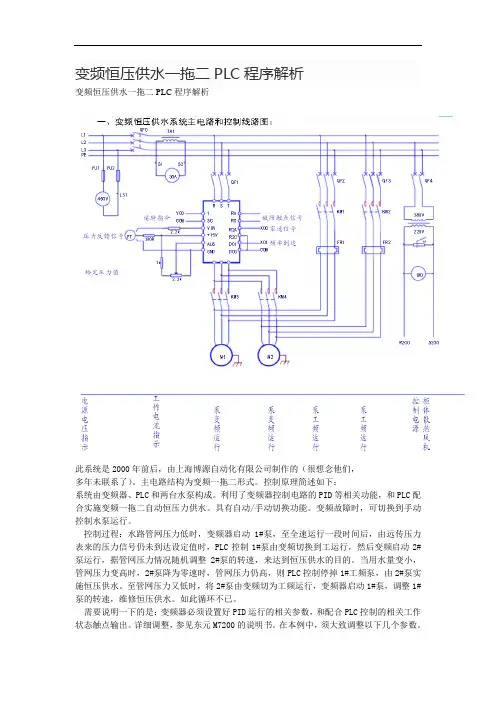

变频恒压供水一拖二PLC程序解析变频恒压供水一拖二PLC程序解析此系统是2000年前后，由上海博源自动化有限公司制作的（很想念他们，多年未联系了）。

主电路结构为变频一拖二形式。

控制原理简述如下：系统由变频器、PLC和两台水泵构成。

利用了变频器控制电路的PID等相关功能，和PLC配合实施变频一拖二自动恒压力供水。

具有自动/手动切换功能。

变频故障时，可切换到手动控制水泵运行。

控制过程：水路管网压力低时，变频器启动1#泵，至全速运行一段时间后，由远传压力表来的压力信号仍未到达设定值时，PLC控制1#泵由变频切换到工运行，然后变频启动2#泵运行，据管网压力情况随机调整2#泵的转速，来达到恒压供水的目的。

当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则PLC控制停掉1#工频泵，由2#泵实施恒压供水。

至管网压力又低时，将2#泵由变频切为工频运行，变频器启动1#泵，调整1#泵的转速，维修恒压供水。

如此循环不已。

需要说明一下的是：变频器必须设置好PID运行的相关参数，和配合PLC控制的相关工作状态触点输出。

详细调整，参见东元M7200的说明书。

在本例中，须大致调整以下几个参数。

反馈信号由VIN端子进入；4、对变频器控制端子——输出端子的设置。

设定RA、RC为变频故障时，触点动作输出；定R2A、R2C为变频零速时，触点动作输出；设定DO1、DOG为变频器全速（频率到达）时，触点动作输出。

上图为PLC控制接线图。

水泵和变频器的故障信号未经PLC处理，而是汇总给继电器KA2。

其手动/自动的切换控制继电器KA1来切换。

变频/工频的运行由接触器触点来互锁，以提运行安全性。

可以看出，R2A和DO1是PLC的两个关键输入信号。

在PLC的控制动作输出中，对变频到工频的切换是通过DO1（变频器零速信号）来进行的；对工频到变频的切换是通过R2A（变频器频率到达信号）来进行的。

基于PLC控制变频器恒压供水系统电路图和PLC程序文件

word 格式文档专业整理
word 格式文档专业整理
word 格式文档
1L 0.0 0.1 0.2 0.3 .
2L 0.4 0.5 0.6
.
3L 0.7 1.0 1.1 地
N
L1 AC
S7-2OO CPU224
1M 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 2M 1.0 1.1 1.2 1.3 1.4 1.5 M L﹢
EM235
1L 0.0 0.1 0.2 0.3 . 2L 0.4 0.5 0.6 . 3L 0.7 1.0 1.1 地 N L1 AC
R A A R B B R BBRCCR A+-B+-C+ - C+- D
S7-2OO CPU224
EM235
1M 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 2M 1.0 1.1 1.2 1.3 1.4 1.5 M L﹢
word 格式文档
QF1
QF2 KM1
QF3 KM3
KM2
KM4
FR1
U1
PE
V1
W1
M1
3~
1#电机
FR2
U2
PE
V2
W2
M2
3~
2#E
V3
W3
M3
3~
3#电机
专业整理
word 格式文档
QF1
L1 L2 L3 N
FU2 5A
QF5
压力变速器
L1 L2 L3
ADCI-ADCI 0V
M
L +
地M
0
V O
I O
增益
偏移量

变频恒压供水一拖二PLC程序解析

变频恒压供水一拖二PLC 程序解析——PLC 步进指令应用实例之一一、变频恒压供水系统主电路和控制线路图：PEL3L2L1源电压指示作电流指示泵变频运行泵变频运行泵工频运行泵工频运行制电源体散热风机此系统是2000年前后，由上海博源自动化有限公司制作的（很想念他们，多年未联系了）。

主电路结构为变频一拖二形式。

控制原理简述如下：系统由变频器、PLC 和两台水泵构成。

利用了变频器控制电路的PID 等相关功能，和PLC 配合实施变频一拖二自动恒压力供水。

具有自动/手动切换功能。

变频故障时，可切换到手动控制水泵运行。

当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则PLC 控制停掉1#工频泵，由2#泵实施恒压供水。

至管网压力又低时，将2#泵由变频切为工频运行，变频器启动1#泵，调整1#泵的转速，维修恒压供水。

如此循环不已。

需要说明一下的是：变频器必须设置好PID 运行的相关参数，和配合PLC 控制的相关工作状态触点输出。

详细调整，参见东元M7200的说明书。

在本例中，须大致调整以下几个参数。

反馈信号由VIN 端子进入；4、对变频器控制端子——输出端子的设置。

设定RA 、RC 为变频故障时，触点动作输出；设定R2A 、R2C 为变频零速时，触点动作输出；设定DO1、DOG 为变频器全速（频率到达）时，触点动作输出。

变频器零速信号变频器频率到达信手动/自动自动启动自动停止1#泵变频运行2#泵变频运行故障信号输入R200变频器故障信号1#泵工频故障2#泵工频故障变频器运转指令1#泵变频自动运行控制自动/手动控制1#泵工频手动运行控制2#泵变频自动运行控制2#泵工频手动运行控制1#泵变频自动运行2#泵变频自动运行1#泵变频自动运行2#泵变频自动运行1#泵工频运行指示2#泵工频运行指示故障指示上图为PLC 控制接线图。

(完整word版)plc变频器控制恒压供水系统

城市恒压供水系统一、前言1、供水系统概述城市规模的不断扩大，高层建筑的不断增长，对于高层的用户来说，在白天或者用水高峰时供水系统的电动机负荷最大，常常需要满负荷或超负荷运行，而在晚上或休闲是,所需水量减少很多，但是电动机依然处于满负荷运行状态,这样既浪费了大量的资源，对电动机的损耗也较大。

所以需要根据不同的需求条件来调节电动机的转速以实现恒压供水。

在供水系统中，当用水量需要变化时，传统的调节方法是通过人工改变阀门的开度来调整, 但是此类方法无法对供水管道内的压力和水位变化做出及时、恰当的反应，往往会造成用水高峰期时供水压力不足，用水低峰期时供水压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。

因此无法满足城市供水系统的要求。

采用变频调速的供水系统可以有效解决以上的问题。

根据用水量的大小，控制水泵的转速，即用水量增大时，调高变频，使水泵转速升高，增加供水量。

当用水量超过一台水泵的供水量时启动新的水泵以增加供水量，当用水量减少时，使水泵转速降低或减少投入运行的水泵数量，减少供水量。

2、供水系统功能城市供水系统的主要功能是在用水量不断变化的情况下，维持管内的压力在一定范围内,既能满足用水的需求,又能最大程度节约能源,延长设备寿命。

变频供水的控制器经历了从继电器- 接触器，到单片机，再到PLC。

而变频器也从多端速度控制、模拟量输入控制发展到专用变频器，为实现城市供水系统简单、高效、低能耗的功能，并且实现自动化的控制过程，采用PLC作为核心控制器是个较好的方案。

（完整word版）plc变频器控制恒压供水系统PLC具有体积小、设计周期短、数据处理和通信方便、易于维护和操作、明显降低成本等优点，可满足城市供水系统的控制要求.除此以外，PLC作为城市供水控制系统使设计过程变得更加简单，可实现的功能变得更多。

由于PLC的CPU强大的网络通信能力，是城市供水系统的数据传输与通信变得可能,并且也可以实现其远程监控.利用「1。

一拖二恒压供水控制系统中的PLC与变频器

一拖二恒压供水控制系统中的PLC与变频器1 引言变频调速技术是近十几年来迅速发展起来的比以往任何调速方法更加优越的新技术，因其具有节能效果明显、调速曲线平滑、调速过程简单、安全可靠、保护功能齐全、起动性能优越、自动化程度高等特点而受到越来越多的企业的青睐，被应用到工业生产控制过程中的任何场合，显著的节能效果给众多的企业带来了巨大的经济效益。

特别是近几年来随着IGBT功率元件和DSP 微处理系统在变频器中的应用，变频器本身已非常成熟，使得变频调速技术的优越性更加突出，传动效率越来越高，使用越来越方便，可靠性也得到了进一步的提高。

现代工业生产是复杂多样的，它们对控制的要求也各不相同。

可编程控制器(PLC由于具有以下特点而深受工厂工程技术人员的欢迎。

(1) 可靠性高，抗干扰能力强其平均无故障时间大大超过IEC规定的10万小时，同时，有些PLC还采用了冗余设计和差异设计，进一步提高了其可靠性。

(2) 适应性强，应用灵活多数采用模块式的硬件结构，组合和扩展方便。

(3) 编程方便，易于使用梯形图语言和顺控流程图语言(Sequential Function Chart) 使编程简单方便。

(4) 控制系统设计、安装、调试方便设计人员只要有PLC就可进行控制系统设计，并可在实验室进行模拟调试。

(5) 维修方便，工作量小PLC有完善的自诊断、历史资料存储及监视功能，工作人员可以方便的查出故障原因，迅速处理。

(6) 功能完善除基本的逻辑控制、定时、计数、算术运算等功能外，配合特殊功能块，还可以实现点位控制、PID运算、过程控制、数字控制等功能，既方便工厂管理又可与上位机通信，通过远程模块还可以控制远方设备。

由于具有以上特点，使得PLC的应用范围极为广泛，可以说只要有工厂、有控制要求，就会有PLC的应用。

2 系统构成及控制方案2.1 系统构成一拖二(一台变频器控制两台电机)变频恒压供水控制系统由变频器、信号采集及处理系统和控制系统3 部分组成。

变频恒压供水一拖二PLC程序解析(可编辑修改word版)

FU1 FU2S1S230AQF1QF2QF3QF4450VL31R S T令令令Y00 1 COMSC VIN RARC 令令令令令令KM1KM2380V 2.2kR2A R2C D01 DOGX00 令令令令220V令令令令令P T300R+15V AUS GNDX01 令令令令FR1FR2u1k令令令M02.2kKM3 KM4R200 S200M1M2变频恒压供水一拖二 PLC 程序解析——PLC 步进指令应用实例之一一、变频恒压供水系统主电路和控制线路图：QF0L1 L2 L3 PETA1令令此系统是 2000 年前后，由上海博源自动化有限公司制作的（很想念他们，多年未联系了）。

主电路结构为变频一拖二形式。

控制原理简述如下：系统由变频器、PLC 和两台水泵构成。

利用了变频器控制电路的 PID 等相关功能，和 PLC 配合实施变频一拖二自动恒压力供水。

具有自动/手动切换功能。

变频故障时，可切换到手动控制水泵运行。

控制过程：水路管网压力低时，变频器启动 1#泵，至全速运行一段时间后，由远传压力表来的压力信号仍未到达设定值时，PLC 控制 1#泵由变频切换到工运行，然后变频启动 2#泵运行，据管网压力情况随机调整 2#泵的转速，来达到恒压供水的目的。

当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则 PLC 控制停掉 1#工频泵，由 2#泵实施恒压供水。

至管网压力又低时，将 2#泵由变频切为工频运行，变频器启动 1#泵，调整 1#泵的转速，维修恒压供水。

如此循环不已。

令令令令令令令令令令2#令令令令令1#令令令令令2#令令令令令1#令令令令令令令令令令令令令令令需要说明一下的是：变频器必须设置好 PID 运行的相关参数，和配合 PLC 控制的相关工作状态触点输出。

详细调整，参见东元 M7200 的说明书。

(完整版)变频恒压供水一拖二PLC程序解析

主电路结构为变频一拖二形式。

控制原理简述如下：系统由变频器、PLC 和两台水泵构成。

利用了变频器控制电路的PID 等相关功能，和PLC 配合实施变频一拖二自动恒压力供水。

具有自动/手动切换功能。

变频故障时，可切换到手动控制水泵运行。

当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则PLC 控制停掉1#工频泵，由2#泵实施恒压供水。

至管网压力又低时，将2#泵由变频切为工频运行，变频器启动1#泵，调整1#泵的转速，维修恒压供水。

如此循环不已。

需要说明一下的是：变频器必须设置好PID 运行的相关参数，和配合PLC 控制的相关工作状态触点输出。

详细调整，参见东元M7200的说明书。

在本例中，须大致调整以下几个参数。

反馈信号由VIN 端子进入；4、对变频器控制端子——输出端子的设置。

设定RA 、RC 为变频故障时，触点动作输出；设定R2A 、R2C 为变频零速时，触点动作输出；设定DO1、DOG 为变频器全速（频率到达）时，触点动作输出。

一拖二恒压供水控制系统中的PLC与变频器

一拖二恒压供水控制系统1 引言变频调速技术是近十几年来迅速发展起来的比以往任何调速方法更加优越的新技术，因其具有节能效果明显、调速曲线平滑、调速过程简单、安全可靠、保护功能齐全、起动性能优越、自动化程度高等特点而受到越来越多的企业的青睐，被应用到工业生产控制过程中的任何场合，显著的节能效果给众多的企业带来了巨大的经济效益。

特别是近几年来随着IGBT功率元件和DSP微处理系统在变频器中的应用，变频器本身已非常成熟，使得变频调速技术的优越性更加突出，传动效率越来越高，使用越来越方便，可靠性也得到了进一步的提高。

2 系统构成及控制方案2.1 系统构成一拖二(一台变频器控制两台电机)变频恒压供水控制系统由变频器、信号采集及处理系统和控制系统3部分组成。

(1) 变频器此系统对变频器的要求不高，现有国内外各品牌变频器基本都能满足技术要求，在此我们以深圳蓝海华腾E5-P-4T18.5变频器为例。

此变频器经过几番更新换代，质量更加可靠、性能更加稳定，与国内其他品牌相比性价比较高。

再加上恒压供水专用扩展卡EX-DT03,使控制系统更简单方便。

(2) 信号采集及处理系统该系统主要由压力变送器,信号隔离器及PID调节器等组成，对就地采集的信号进行处理和转换，为控制系统提供一个准确可利用的信号。

(3) 控制系统该控制系统由按钮、继电器、接触器、触摸屏等电子电气元件组成。

该系统作为变频调速控制主体，可控制水泵的起停、加减速运转以及泵间的相互切换等。

主要电气元件均采用国内领先产品。

TPC7062KS是北京昆仑通态旗下产品。

简单易学的组态的软件,使它组态方便简易, 益于操作。

2.2 控制系统方案为了实现恒压力供水的目的，系统采用闭环控制，同时考虑系统的安全性，附加开环控制，作为备用。

开环、闭环之间可以方便的进行转换。

压力传感器进行实时检测，并将检测到的管道水压信号经过转换后传送给变频PID调节器，PID调节器将此信号与给定值进行比较后，经过一系列的运算将输出一个标准的控制信号给本系统的执行器－变频器，变频器根据调节器输出信号的变化来改变其输出频率，进而改变水泵电机的转速，以此来控制出水量的大小。

ABB变频器说明书附电路图的参数设置(一拖二恒压)

WORD格式
ABB变频器说明书附电路图的参数设置（一拖二）
9902=7PFC应用宏
1002=6DI6启停/1002=1DI1启停
1102=1（DI1为EXT1/EXT2选择）/1102=6（DI6为EXT1/EXT2选择）
1401=31（继电器1）
1402=31（继电器2）
1403=0继电器3不启用
4010=19（内部给定目标值）
4011=（目标压力/远程表量程）×100%
8117=1（辅泵台数）
8118=12（自动切换间隔时间）
8119=100%
8120=4（DI4——第一个继电器使能，DI5——第二个继电器使能）8127=2（2台电机，两个PFC继电器）
8112=（#1减泵频率）
8113=（#2减泵频率）
8115=25~60S（延时加泵时间）
8116=5~15S（延时减泵时间）
2605=1（线性曲线，恒转矩负载）/2605=2（平方型曲线）
2606=（开关频率/载波频率，调节电机声音）
1601=0（运行允许功能取消）
如选择AI1反馈输入，4016=1（AI1为ACT1反馈输入）
休眠功能设置：
4022=7
4023=（休眠频率，一般比正常运行频率低1~3HZ左右）
4024=（休眠延时，30~60S）
4025=5~10%（唤醒偏差）
4026=（唤醒延时，10~30S）
辅助参数：
2113=（启动延时）
2102=1（自由停车）/2（减速停车）
1 / 1。

恒压给水plc程序

恒压给水plc程序恒压给水plc程序就是用PLC变频器进行的一种恒压给水程序。

泵站担负着工农业和生活用水的重要任务，运行中需大量消耗能量，提高泵站效率:降低能耗，对国民经济有重大意义。

我国泵站的特点是数量大、范围广、类型多、发展速度快，在工程规模上也有一定水平，但由于设计中忽视动能经济观点以及机电产品类型和质量上存在的一些问题等等原因，致使在技术水平、工程标准以及经济效益指标等方面与国外先进水平相比，还有一定的差距。

目前，大量的电能消耗在水泵、风机负载上，城乡居民用水设备所消耗的电量在这类负载中占了相当的比例。

这一方面是由于我国居民多，用水量大，造成用电量大:另一方面是因为我国供水设备工作效率低，控制方式不够科学合理。

造成不必要的能量浪费。

因此，研究提水系统的能量模型，找出能够节能的控制策略方法，这里大有潜力可挖，是减少能耗，保障供水的一个很有意义的工作。

以变频器为核心结合PLC组成的控制系统具有高可靠性、强抗干扰能力、组合灵活、编程简单、维修方便和低成本等诸多特点，变频恒压给水系统集变频技术、电气技术、防雷避雷技术、现代控制、远程监控技术于一体。

采用该系统进行供水可以提高供水系统的稳定性和可靠性，方便地实现供水系统的集中管理与监控;同时系统具有良好节能性，这在能量日益紧缺的今天尤为重要，所以研究设计该系统，对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。

恒压给水plc程序组成恒压给水plc程序主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。

可用于一般生活或生产供水。

供水系统组成方式有：1、变频供水设备与市政管网并网恒压给水，在供水压力可满足需要时，自动停运全部水泵。

否则，恒压给水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。

PLC在恒压供水变频调速控制系统中的应用

1 引言恒压供水系统对于某些工业或特殊用户是非常重要的，例如在某些生产过程中，若自来水供水压力不足或短时断水，可能会影响产品质量，严重时使产品报废和设备损坏。

又如当发生火警时，若供水压力不足或无水供应，不能迅速灭火，可能引起重大经济损失和人员伤亡。

所以，某些用水区采用恒压供水系统，具有较大的经济和社会意义。

基于上述情况对某生活区供水系统进行了改造，采用PLC作为中心控制单元，利用变频器与PID 相结合，根据系统状态可快速调整供水系统的工作压力，达到恒压供水的目的，提高了系统的工作稳定性，得到了良好的控制效果。

2 系统结构与工作原理供水系统由主供水回路、备用回路、储水池及泵房组成，其中泵房装有1#～3#共3台150kW泵机。

另外，还有多个电动闸阀或电动蝶阀控制各供水回路和水流量。

由于该供水网较大，系统需要供水量每小时开2台泵机向管网充压，供水量大时，开3台泵机同时向管网充压。

要想维持供水网的压力不变，在管网系统的管道上安装了压力变送器作为反馈元件，为控制系统提供反馈信号，由于供水系统管道长、管径大，管网的充压比较慢，故系统是一个大滞后系统，不宜直接采用PID调节器进行控制，而应采用PLC参与控制的方式来实现对控制系统调节作用。

可编程序控制器选择日本松下FP1-C40型，且配有A/D和D/A模块，其原理框图如图1所示。

变频器选择FRN1 60G7P-4实现电动机的调速运行。

控制系统主要由PLC、变频器、切换继电器、压力传感器等部分组成。

控制核心单元PLC根据手动设定压力信号与现场压力传感器的反馈信号经PLC的分析和计算，得到压力偏差和压力偏差的变化率，经过PID运算后，PLC将0～5V的模拟信号输出到变频器，用以调节电机的转速以及进行电机的软起动;PLC通过比较模拟量输出与压力偏差的值，通过I/O端口开关量的输出驱动切换继电器组，以此来协调投入工作的电机台数，并完成电机的起停、变频与工频的切换。

通过调整电机组中投入工作的电机台数和控制电机组中一台电机的变频转速，使动力系统的工作压力稳定，进而达到恒压供水的目的。
