轴向快速锁紧机构设计ppt课件
.
9
销套锁紧装置是靠套内弹性定位锁销入轴上 锁孔(槽)而定位的轴向锁紧装置。其特点是可靠性 高，但轴向调整连续性差。
2020/6/30
.
10
2. 光轴快速锁紧装置
1—驱动轴； 2—盘具； 3—锁紧套；*1—光轴
.
11
2020/6/30
.
12
光轴快速锁紧装置三维图
2020/6/30
.
13
1-外套；2-内锥形套；3-淬火钢珠；4-内套；5-弹簧；6-拉帽
TA——轴面作用于淬火钢珠的最大静摩擦力； TB ——内锥形套作用于淬火钢珠的最大静摩擦力。 另设：
f1—— 轴面与淬火钢珠间的静摩擦系数； f2—— 内锥形套锥面与淬火钢珠问的静摩擦系数； R—— 淬火钢珠的半径。
2020/6/30
.
23
3.1 淬火钢珠相对轴滚动自锁
淬火钢珠相对轴临界滚动自锁状态时，必有：
2020/6/30
.
6
2020/6/30
.
7
紧定螺钉套锁紧装置的应用比较广泛，其 轴向锁紧的可靠程度取决于紧定螺钉的旋紧程度。为 了确保锁紧的可靠性，只有增加螺钉的旋紧力，这样， 既增加了拆装难度，又增加了轴面损伤、螺钉及套螺 孔螺纹损坏的可能。
2020/6/30
.
8
1.3 销套锁紧
2020/6/30
珠的数目与装置的锁紧可靠性密切相关。从装置所承受 的轴向力方面考虑，随轴向力的增大，钢珠的数目宜适 当增加。其目的是对于表面硬度相对较低的轴而言，不 至于因承力过于集中而造成表面划伤，从而导致锁紧失 效。但就线缆行业盘具装卡而言，绝太多数情况下．轴 向力均为较小的附属力，不需要过分考虑，钢珠取3～4 颗即可。至于，用于具有较大轴向力的装卡时，钢珠数 目应适当增加，并需适当提高锁紧轴的表面硬度。
粗轧、中精轧课件综述
1.3 粗轧机前延伸辊道
数量：12 个 功能：布置在粗轧机前工作辊道的前面，承接高压水除鳞 后的钢坯，与轧机前工作辊道一同将轧件送入轧机轧制。 型 式： 单独传动、可逆式 辊子直径×辊身长度： φ 350×2500 mm 辊 距： 1200 mm 辊子数量： 12 根 辊面速度： 0～±3 m/s 辊面标高 +670 mm 电机： 12 台 额定功率： AC15 kW 额定转速： 1470 r/min 轴承处辊颈直径：φ 180 mm
Designed by ywq
1.9 粗轧机主传动
功能：轧机主传动系统安装于主电机到 轧机工作辊之间，用来传递轧制力矩。 技术参数： 主电机功率： AC4500 kW 主电机转速：0/50/100 r/min
Designed by ywq
1.10 粗轧机后推床
用途：布置在粗轧机后工作辊道上，推床推板夹持轧件沿 辊道表面横向移动，使其对准轧辊孔型。 技术参数： 型 式：电动齿轮齿条型式翻钢/推钢轧件长度范围4～30 m 推板长度： 约 12000 mm 推板工作行程： 操作侧： 2500 mm（轧制中心线两侧各 1250mm。 传动侧： 2500 mm（轧制中心线两侧各 1250mm） 推板高度： 不大于 550 mm 单侧推板检修行程距轧制中心线～2200 mm 推力： 300 kN 推板移动速度： max.700 mm/s（单侧） 推床定位精度 约±2 mm 推床传动电机： 2 台 额定功率： AC 160 kW 额定转速：1000 r/min 推床减速机传动比： 45 箱型梁冷却水量： 12 m3/h 工作压力： 0.4～0.6 MPa
Designed by ywq
河南理工大学轴向锁紧装置四大方案
专业班级机制10-5 第一组设计方案报告总 6 页第 1 页编号：产品名称快速锁紧装置生产纲领件/年学生姓名赵杰宋健刘强强梁国平张阳生黄小康李鹏欣张军伟零件名称生产批量件/月1、设计概述轴向锁紧装置在生活中广泛应用，尤其在光、电缆生产设配及其他多种行业中非常重要。
然而传统的锁紧装置总是存在着着好多问题。
例如：（1）螺母锁紧装置(2) 紧定螺钉套锁紧装置（3）销套锁紧装置（1）螺母锁紧装置：轴端螺纹往往设计的比较长，螺距有比较小，已造成装拆效率低或裸露过长，而强度不高的细螺纹的局部损伤。
(2) 紧定螺钉套锁紧装置：为了确保的锁紧的可靠性，只有增加螺钉的旋紧力，这样既增加了拆卸难度，又增加了轴面损伤、螺钉及套螺孔螺纹损伤的可能。
（3）销套锁紧装置：靠套内弹性定位锁销入轴上锁孔(槽)而定位的轴向锁紧装置。
其特点是可靠性高，但轴向调整连续性差。
螺母锁紧装置紧定螺钉套锁紧装置销套锁紧装置由于传统的轴向锁紧装置不适合于频繁拆装或轴向调整，况且有的锁紧装置可靠性不高。
严重影响了生产和应用，为此我们在老师的指导，各方面查找资料，探究设计了一种适合于频繁拆装和轴向调整且锁紧可靠性比较高的光轴轴向锁紧装置，为生产、生活中应用更好的提供方便。
2、设计思路和方案我们利用力学知识中的“自锁现象”。
当机构满足自锁条件时，无论外力怎么大，机构越缩越紧。
机械离不开力学，好多机械产品都利用了力学知识。
光杆快速锁紧装置核心部件有内锥形套，其内锥面斜度角的合理选择是该装置可靠性(即反向自锁性)的首要保障，右图为内锥形套结构图。
下图为（左）使用在零件上示意图、（右）装配示意图。
1.驱动轴2.盘具3.锁紧套4.光轴 1-外套 2-内锥形套 4-内套 5-弹簧 6-拉帽当轴向外力作用在装置外套及内锥形套外端面时，内锥形套通过锥面与淬火钢球接触点作用的法向力使钢球产生沿轴滚动及滑动的趋势。
为了实现该装置的反向自锁，内锥形套锥面斜度角必须满足以下两个条件：(1)淬火钢珠相对轴滚动自锁；(2)淬火钢球珠相对轴滑动自锁。
能承受较大轴向力的轴向固定方法
轴向力是指与轴线方向相同或相反的力，轴向力的作用会导致轴在其轴向上发生弯曲或变形。
在工程实践中，我们通常需要考虑如何能够有效地承受轴向力，以保证机械设备的正常运行。
本文将探讨一些能够承受较大轴向力的轴向固定方法。
1. 使用轴承轴承是一种常见的轴向固定装置，它能够有效地承受轴向载荷并保证轴的正常运转。
在选择轴承时，需要根据实际工作条件和载荷大小来确定轴承的种类和规格。
在安装轴承时，应严格按照生产厂家的安装要求和标准操作，以确保轴承能够正常工作并承受较大轴向力。
2. 使用轴向止推盘轴向止推盘是一种专门用来承受轴向力的装置，它通常安装在轴承的一端，能够有效地限制轴向位移并承受轴向力。
在选择和安装轴向止推盘时，需要考虑轴向力的大小和方向，以确保止推盘能够正常工作，并且需要定期检查和维护止推盘的状态，以保证其正常使用。
3. 使用轴向销轴向销是一种用于连接和固定轴向零件的装置，它能够有效地承受轴向力，并保证轴向零件的正常工作。
在选择和安装轴向销时，需要考虑轴向力的大小和方向，并根据其特点和工作原理来确定使用的数量和位置，以确保轴向销能够有效地承受轴向力和保证设备的正常运行。
4. 使用螺栓连接螺栓连接是一种常用的轴向固定方式，它通过螺栓和螺母的连接来实现轴向零件的固定，能够承受较大的轴向力。
在进行螺栓连接时，需要考虑螺栓的规格和数量，以及螺栓的安装和预紧力的控制，以确保螺栓连接能够有效地承受轴向力并保证设备的安全运行。
总结在工程实践中，能够承受较大轴向力的轴向固定方法有很多种，选择合适的固定方法需要根据具体的工作条件和要求来确定。
无论使用哪种固定方法，都需要严格按照相关标准和要求进行选择和安装，并且需要定期检查和维护，以确保其能够有效地承受轴向力并保证设备的正常运行。
在工程设计中，能够承受较大轴向力的轴向固定方法至关重要，因为轴向力的作用会直接影响到机械设备的稳定性和安全性。
为了确保设备的正常运转，工程师在选择轴向固定方法时需要充分考虑各种因素，并做出合理的决策。

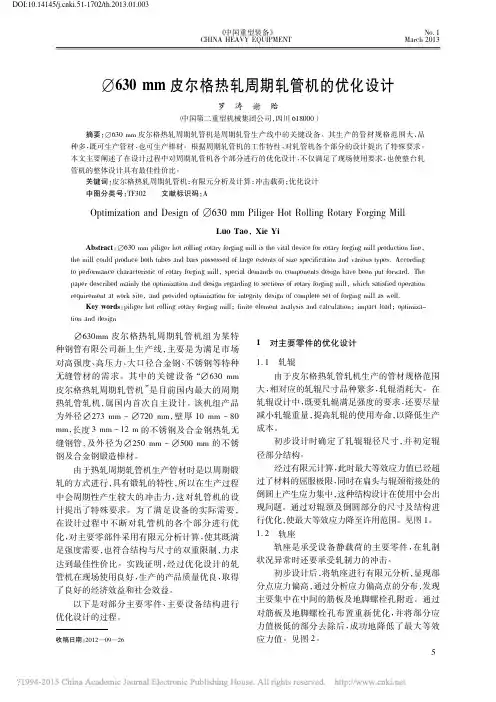

_630mm皮尔格热轧周期轧管机的优化设计_罗涛
