射频参数解析
射频调试和射频指标解析
射频调试和射频指标解析射频调试是指对射频电路、器件或系统进行各种测试和调整的过程，以确保其正常工作和达到设计要求。
射频指标解析是指对射频电路、器件或系统的性能指标进行分析和解释，以评估其性能是否符合设计要求。
射频调试的目的是解决射频电路和系统工作过程中出现的各种问题，包括信号干扰、功率损耗、工作频率偏移等。
射频调试主要包括如下几个方面：1.对射频信号进行测试和测量：通过使用频谱分析仪、信号源、射频功率计等测试设备，对射频信号进行各种测量，包括功率、频率、谐波、相位等参数的测量。
2.信号传输和接收性能的调试：调试射频电路和系统的传输性能，包括增益、带宽、幅度平衡、相位平衡等参数的调整。
3.信号干扰和抗干扰性能的调试：通过调整射频电路和器件的工作频率、滤波器的设计和选取等方法，提高射频电路和系统对外部干扰信号的抑制能力。
4.射频电路和设备的校准和校验：校准和校验射频电路和设备的各种性能指标，确保其工作正常和精确。
5.故障排除和维修：对射频电路和设备出现的故障进行诊断和维修，解决各种问题，确保其正常工作。
射频指标解析是对射频电路、器件或系统的性能指标进行详细的分析和解释，以评估其性能是否满足设计要求。
射频指标解析主要包括如下几个方面：1.带宽和中心频率：分析射频电路和系统的带宽和中心频率是否符合设计要求，是否存在频率漂移等问题。
2.增益和损耗：分析射频电路和系统的增益和损耗是否符合设计要求，是否存在功率损耗较大等问题。
3.抗干扰能力：分析射频电路和系统对干扰信号的抑制能力如何，是否存在对外部干扰信号的较强敏感性等问题。
4.相位和时延：分析射频电路和系统的相位和时延是否符合设计要求，是否存在相位不一致等问题。
5.杂散和噪声：分析射频电路和系统产生的杂散和噪声是否符合设计要求，是否存在干扰其他信号的问题。
通过对射频调试和射频指标解析的实施，可以确保射频电路、器件或系统的正常工作和性能达到设计要求。
这将对射频通信、雷达、卫星通信等领域的应用起到重要的支撑作用。

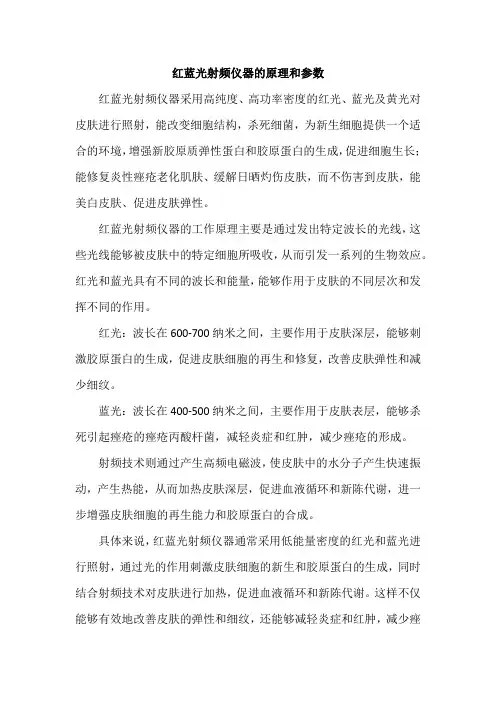

红蓝光射频仪器的原理和参数
红蓝光射频仪器的原理和参数
红蓝光射频仪器采用高纯度、高功率密度的红光、蓝光及黄光对皮肤进行照射，能改变细胞结构，杀死细菌，为新生细胞提供一个适合的环境，增强新胶原质弹性蛋白和胶原蛋白的生成，促进细胞生长；能修复炎性痤疮老化肌肤、缓解日晒灼伤皮肤，而不伤害到皮肤，能美白皮肤、促进皮肤弹性。
红蓝光射频仪器的工作原理主要是通过发出特定波长的光线，这些光线能够被皮肤中的特定细胞所吸收，从而引发一系列的生物效应。
红光和蓝光具有不同的波长和能量，能够作用于皮肤的不同层次和发挥不同的作用。
红光：波长在600-700纳米之间，主要作用于皮肤深层，能够刺激胶原蛋白的生成，促进皮肤细胞的再生和修复，改善皮肤弹性和减少细纹。
蓝光：波长在400-500纳米之间，主要作用于皮肤表层，能够杀死引起痤疮的痤疮丙酸杆菌，减轻炎症和红肿，减少痤疮的形成。
射频技术则通过产生高频电磁波，使皮肤中的水分子产生快速振动，产生热能，从而加热皮肤深层，促进血液循环和新陈代谢，进一步增强皮肤细胞的再生能力和胶原蛋白的合成。
具体来说，红蓝光射频仪器通常采用低能量密度的红光和蓝光进行照射，通过光的作用刺激皮肤细胞的新生和胶原蛋白的生成，同时结合射频技术对皮肤进行加热，促进血液循环和新陈代谢。
这样不仅能够有效地改善皮肤的弹性和细纹，还能够减轻炎症和红肿，减少痤
疮的形成。
在使用红蓝光射频仪器时，需要根据个人的皮肤状况和需要进行调整，如照射时间、波长、能量密度等。
同时，使用仪器前需要先清洁皮肤，避免化妆品等物质的干扰。
使用后也需要注意保湿和防晒等日常护理工作，以保护皮肤的健康和美丽。
射频参数解析
射频参数1.回波损耗又称反射损耗,是电缆线路由于阻抗不匹配所产生的反射,是一对线自身的反射。
不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方。
回波损耗是传输线端口的反射功率与入射波功率之比，以对数形式来表示,单位是dB，一般是负值，其绝对值可以成为反射损耗。
回波损耗= —10 lg ［（反射功率)/（入射功率)］2.反射系数反射波和入射波电压之比回波损耗= 20｜lg（反射系数Γ)|3.驻波比全称电压驻波比,又名VSWR或SWR，英文Voltage Standing Wave Ratio的简写。
指驻波波腹电压与波谷电压幅度之比，又称驻波系数、驻波比.驻波比为1时,表示馈线和天线的阻抗完全匹配，此时高频能量全部被天线辐射出去,没有能量的反射损耗；驻波比为无穷大时表示全反射，能量完全没有辐射出去.驻波比会随着频率而改变在入射波和反射波相位相同的地方,电压振幅相加为最大电压振幅Vmax ，形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ，形成波谷。
其它各点的振幅值则介于波腹与波谷之间。
这种合成波称为行驻波.驻波比是驻波波腹处的电压幅值Vmax与波谷处的电压幅值Vmin之比驻波比就是一个数值，用来表示天线和电波发射台是否匹配。
如果SWR 的值等于1, 则表示发射传输给天线的电波没有任何反射，全部发射出去,这是最理想的情况.如果SWR 值大于1，则表示有一部分电波被反射回来,最终变成热量，使得馈线升温驻波比反射率：1.00.00%1.10.23%1。
20。
83％1。
31。
70%1.5 4.00％1.7 6.72％1。
88。
16%2。
011.11%2.518.37%3.025.00％4。
036.00％5.044。
44％7。
056.25％1066。
94％1576.56%2081.86％4.天线增益天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
射频测量指标参数
射频指标1）频率误差定义 :发射机的频率误差是指测得的实际频率与理论期望的频率之差。
它是通过测量手机的I/Q 信号并通过相位误差做线性回归，计算该回归线的斜率即可得到频率误差。
频率误差是唯一要求在衰落条件下也要进行测试的发射机指标。
测试目的 :通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。
频率误差小，则表示频率合成器能很快地切换频率，并且产生出来的信号足够稳定。
只有信号频率稳定，手机才能与基站保持同步。
若频率稳定达不到要求（±0.1ppm），手机将出现信号弱甚至无信号的故障，若基准频率调节范围不够，还会出现在某一地方可以通话但在另一地方不能正常通话的故障。
条件参数 : GSM 频段选 1、62、124 三个信道，功率级别选最大LEVEL5 ；DCS 频段选 512、698、885 三个信道，功率级别选最大LEVEL0 进行测试。
GSM 频段的频率误差范围为+90HZ —— -90HZ ，频率误差小于40HZ 时为最好，大于40HZ 小于 60HZ 时为良好，大于60HZ小于 90HZ 时为一般，大于90HZ 时为不合格； DCS 频段的频率误差范围为 +180HZ ——-180HZ ，频率误差小于 80HZ 时为最好，大于 80HZ 小于 100HZ 时为良好，大于100HZ 小于 180HZ 时为一般，大于180HZ 时为不合格。
2)相位误差定义 :发射机的相位误差是指测得的实际相位与理论期望的相位之差。
理论上的相位轨迹可根据一个已知的伪随机比特流通过0.3 GMSK 脉冲成形滤波器得到。
相位轨迹可看作与载波相位相比较的相位变化曲线。
连续的1 将引起连续的 90 度相位的递减，而连续的0 将引起连续的 90 度相位的递增。
峰值相位误差表示的是单个抽样点相位误差中最恶略的情况，而均方根误差表示的是所有点相位误差的恶略程度，是一个整体性的衡量。
测试目的 :通过测试相位误差了解手机发射通路的信号调制准确度及其噪声特性。
LoRa传输中的射频配置参数介绍
LoRa传输中的射频配置参数介绍在学习LoRa的过程中，有很多的关键字概念需要了解清楚，这样在学习的过程中才能知其所以然。
1、扩频因⼦(SF)LoRa采⽤多个信息码⽚来代表有效负载信息的每个位，扩频信息的发送速度称为符号速率（RS），扩频因⼦ = 码⽚速率/符号速率（RS），其表⽰了每个信息位需要发送的符号数量。
扩频扩频因⼦越⼤，需要的有效数据的编码长度越⼤，导致有效数据的发送速率越⼩，但可以降低误码率，提⾼信噪⽐(信号与噪⾳的⽐值，理论上越⼤越好)⽐如：有效数据位为8bit, 使⽤的扩频因⼦越⼤，实际需要发送的数据位就越⼤（⽐如100bit），就导致同样的有效数据需要实际发送的数据位越多，导致实际有效数据⼤发送速度就越慢了。
通俗的说：扩频时你的数据每⼀位都和扩频因⼦相乘，例如你有1bit数据1需要传输，当扩频因⼦为1时，传输的数据1就⽤1来表⽰；扩频因⼦为6时，这时候数据1，需要⽤111111来表⽰，也就是需要传输的数据量扩⼤了6倍。
这样扩频后传输可以降低误码率，也就是提⾼信噪⽐，但是在同样数据量条件下却减少了可以传输的实际数据，所以，扩频因⼦越⼤，传输的数据速率（⽐特率）就越⼩。
2、编码率编码率，是数据流中有⽤部分的⽐例。
编码率（或信息率）是数据流中有⽤部分（⾮冗余）的⽐例。
也就是说，如果编码率是k/n，则对每k位有⽤信息，编码器总共产⽣n位的数据，其中n-k是多余的。
LoRa采⽤循环纠错编码进⾏前向错误检测与纠错。
使⽤该⽅式会产⽣传输开销。
3、信号带宽信道带宽（BW）是限定允许通过该信道的信号下限频率和上限频率，可以理解为⼀个频率通带。
⽐如⼀个信道允许的通带为1.5kHz⾄15kHz，则其带宽为13.5kHz在LoRa中，增加BW，可以提⾼有效数据速率以缩短传输时间，但是以牺牲部分接受灵敏度为代价。
对于LoRa芯⽚SX127x，LoRa带宽为双边带宽（全信道带宽），⽽FSK调制⽅式的BW是指单边带宽。
射频治疗仪技术参数
射频治疗仪技术参数※一、适应症：适用于三叉神经经痛和经正规保守治疗无效的椎间盘原性疼痛。
(国内独家应用于椎间盘疼痛治疗的射频仪)二、临床用途：1、外周神经系统：神经源性疼痛、三叉神经痛、带状疱疹后遗痛、星状神经节性偏头痛、交感神经疾患2、脊柱因性疼痛：椎间盘膨出、突出症、脊神经后支痛、强直性脊柱炎3、软织组疼痛：各类软组织疼痛、肌筋膜炎、肩周炎、网球肘炎、跟腱痛等4、中枢神经系统：帕金森氏病、癫痫、舞蹈病、扭转痉挛、肿瘤、戒毒等（配合脑立体定向仪）三、产品技术参数1、射频频率：440KHZ±40KHZ正弦波工作电压：220±10% 50Hz±1Hz。
2、治疗输出功率≤20W(可调),能实时显示状态信息,具备极板脱落文字提示报警功能。
3、标准射频损毁模式：具备自动及手动控制模式,毁损温度及时间可调。
温度设定范围：50°C—95°C 温度测量范围：25°C—95°C时间设定范围：10s—5min。
4、脉冲射频温度：42°C±2°C脉冲射频脉宽可调：10—50 ms 脉冲射频频率可调：1—8 Hz与连续射频可自由切换。
※5、阻抗监测：实时监测射频针头和负极板之间的阻抗，在整个治疗过程中观察治疗部位组织温度和热凝变化情况，大大提高手术安全性。
阻抗测量范围：50Ω—1000Ω。
（因为阻抗监测是个范围值，所以阻抗值宽度越窄精确度就越高）6、刺激模式：通过刺激进行感觉和运动神经鉴别辅助穿刺定位。
7、频率和电压可调：刺激脉冲宽度：1ms刺激脉冲幅度：0.1-5.0V连续可调刺激脉冲频率：1Hz-90Hz8、射频椎间盘热凝模式：具备椎间盘内测温功能，精确控制毁损灶的范围。
9、系统自检功能，能自动检测系统各单元工作是否正常，并给予显示或报警。
（确保手术顺利安全进行）※10、工作电极针及穿刺针有四种长度规格（50#、90#、120#、160#）可供客户选择，满足不同病症需求。
rfid标签射频参数
rfid标签射频参数RFID标签射频参数一、引言RFID（Radio Frequency Identification）技术是一种通过射频信号进行非接触式数据传输的技术，广泛应用于物流、仓储、零售等领域。
RFID标签作为RFID技术的核心组成部分，承载着传输数据的功能。
本文将重点介绍RFID标签射频参数的相关知识。
二、射频频率射频频率是指RFID标签与读写器之间进行通信时所使用的射频信号的频率。
常见的射频频率有LF（低频）、HF（高频）和UHF（超高频）三种。
LF频率范围为125KHz至134.2KHz，HF频率范围为13.56MHz，UHF频率范围为860MHz至960MHz。
不同的射频频率适用于不同的应用场景，具有不同的特点和优势。
三、读写距离读写距离是指RFID标签与读写器之间能够进行正常通信的最大距离。
读写距离受到射频功率、天线增益、环境干扰等因素的影响。
一般来说，LF标签的读写距离在几厘米到一米左右，HF标签的读写距离在几厘米到一米左右，而UHF标签的读写距离可达数米甚至更远。
因此，在选择RFID标签时需要根据实际应用需求确定合适的读写距离。
四、读写速度读写速度是指RFID标签与读写器之间进行数据传输的速度。
读写速度受到射频频率、标签存储容量、数据传输协议等因素的影响。
一般来说，LF和HF标签的读写速度较低，通常在几十个字节到几百个字节的范围内，而UHF标签的读写速度较高，可达到几千个字节甚至更多。
因此，在需要高速数据传输的应用中，选择具有较高读写速度的UHF标签是一个较好的选择。
五、标签容量标签容量是指RFID标签内部存储数据的能力。
标签容量取决于标签芯片的存储空间大小。
一般来说，LF和HF标签的存储容量较小，通常在几十个字节到几百个字节的范围内，而UHF标签的存储容量较大，可达到几千个字节甚至更多。
因此，在需要存储大量数据的应用中，选择具有较大存储容量的UHF标签是一个较好的选择。
射频pa关键参数
射频pa关键参数
射频PA的关键参数主要包括以下几个方面：
1. 增益：指射频PA的功率放大能力，通常用dB（分贝）表示。
增益越大，PA的功率放大能力越强。
2. 噪声系数：指PA的噪声性能，通常用dB表示。
噪声系数越小，PA的
噪声性能越好。
3. 线性度：指PA的线性放大能力，通常用AM-AM和AM-PM曲线来衡量。
线性度越高，PA的信号失真越小。
4. 效率：指PA的功率转换效率，通常用百分比表示。
效率越高，PA的能
耗越低。
5. 频率范围：指PA的工作频率范围，即PA能够放大信号的频率范围。
频
率范围越宽，PA的应用范围越广。
6. 输出功率：指PA的输出功率，通常用W或dBm表示。
输出功率越大，PA的信号覆盖范围越广。
7. 散热性能：指PA的散热能力，通常用温度表示。
散热性能越好，PA的
工作稳定性越高。
8. 可靠性：指PA的耐用程度，通常用MTBF（平均故障时间）表示。
可靠性越高，PA的使用寿命越长。
9. 封装尺寸：指PA的封装尺寸大小，通常用mm×mm表示。
封装尺寸越小，PA的应用灵活性越高。
这些参数对射频PA的性能和应用至关重要，需要根据具体的应用场景和需求进行选择和优化。
ntn卫星通信 射频参数
ntn卫星通信射频参数
NTN卫星通信是一种通过卫星进行数据传输和通信的技术。
在NTN 卫星通信中，射频参数起着重要的作用，它决定了信号的传输质量和通信效果。
射频参数中的一个重要指标是频率。
频率决定了信号的传输速率和传输距离。
在NTN卫星通信中，频率通常被分为上行频率和下行频率。
上行频率是指从地面站向卫星发送信号的频率，而下行频率是指从卫星向地面站发送信号的频率。
另一个重要的射频参数是功率。
功率决定了信号的强度和传输距离。
在NTN卫星通信中，地面站和卫星通常需要具备一定的功率以保证信号的传输质量。
较高的功率可以提高信号的传输距离和穿透能力，但同时也会增加能耗和成本。
除了频率和功率，还有其他一些射频参数需要考虑。
例如，调制方式决定了信号的编码方式和调制方式，对于提高信号的抗干扰能力和传输速率非常重要。
而调制深度则决定了信号的动态范围和传输的信息量。
天线也是射频参数中的重要组成部分。
天线的增益决定了信号的接收和发送能力，较高的增益可以增强信号的强度和接收范围。
而天线的方向性决定了信号的传输方向和覆盖范围。
NTN卫星通信中的射频参数对于信号的传输质量和通信效果至关重
要。
合理选择和配置射频参数可以提高通信系统的性能和可靠性。
在实际应用中，需要结合具体的通信需求和环境条件来确定合适的射频参数，以达到最佳的通信效果。
射频中常见指标介绍
1.功率，功率电平，最大输出功率在射频通信电路中，数字信号传输的是状态,而射频信号传输的是能量，我们一般不用电压或电流描述信号，而是用功率电平来描述，单位用分贝（dB）来表示。
电平指的信号的电流、电压或者功率与某一基准值的比值取对数。
功率电平与功率（瓦特）的转换如下：增益即放大倍数.正整数换算成分贝值的计算公式如下：一个部件的ALC功率就是它的最大输出功率.最大输出功率指的是增益为最大时，满足系统其他所有指标要求时,系统所能达到的最大功率电平。
2。
带内波动带内波动又称增益平坦度，指有效频带内或信道内最大增益与最小增益的差值.电路中的滤波模块、功能模块的匹配都会影响整个链路的波动。
3。
峰均比峰均比（PAR）定义为某个概率下的峰值功率与平均功率的比.计算公式如下：P rms平均功率：系统的实际输出功率.P peak峰值功率：以某种概率出现的冲激瞬时值.从时域观察，经过调制以后，信号的包络变化并非恒定的，信号的瞬时功率也并非恒定,出现的概率也不尽相同。
各种概率下的峰均比曲线就形成了CCDF曲线（互补积分曲线），下图所示Aglient仪器上的CCDF曲线，从上面可以读出各种概率下的峰均比。
我们常看的是0。
01％概率下的峰均比。
峰均比一般用来评价非理想线性的影响.峰均比越大，应用相同非线性器件需要的功率回就退越多.4。
1dB压缩点1dB压缩点,定义为增益压缩1dB时,输入或输出的功率值。
增益压缩1dB时的输入电平称为输入1dB压缩点，此时的输出电平称为输出1dB压缩点，又称为P-1.下图非常形象的描述了1dB压缩点的概念，横轴为输入功率Pout，纵轴为输出功率 Pin，那么坐标平面的曲线表示的是增益曲线（dB）。
理想的增益曲线（ideal）应该是一条直线，但是现实中，由于器件的非线性，实际的增益曲线（real)并不是一条直线。
实际的输出功率不可能随输入功率的增加一直成比例的放大，当输入信号增大到一定程度,器件会饱和，输出不再增加。
CMT2300A RFPDK射频参数配置指南说明书
AN149 CMT2300A射频参数配置指南目录1.Tx和Rx的参数配置 (3)1.1基本参数配置 (3)1.2OOK解调配置 (4)1.3FSK解调配置 (5)1.4CDR的设计指标和模式选择 (5)1.5发射区寄存器的归类和使用 (9)2.文档变更记录 (10)3.联系方式 (11)1. Tx和Rx的参数配置1.1 基本参数配置图1. 射频配置参数界面这些参数对应的寄存器都储存在频率区，数据率区，和发射区里面，需要经过复杂的计算得到，用户无需理解计算过程以及寄存器的具体含义。
RFPDK界面上的参数都通俗易懂，下面阐述一些配置时需要注意的地方。
关于Deviation的选择：通常来说，建议配置Deviation时满足下面3点：1. 4kHz < Deviation < 200 kHz, 并且Data Rate * 0.5 + Deviaiton<= 250 kHz。
2. Data Rate * 0.25 <= Deviation，即调制指数不能小于0.5（MSK）。
3. 在满足1和2的情况下，若能满足Data Rate * 0.5 <= Deviation <= Data Rate * 2，就可以达到最好的灵敏度。
关于晶体PPM的选择：界面上要求用户分别输入Tx和Rx的晶体容差指值。
如果分别输入+/-20 ppm，就意味着在发射机和接收机之间，最坏的情况是晶体频率相差了40 ppm。
用户应该考虑这个最坏的情况，来设置好这两个容差值，这会影响接收机内部的各个带宽设置。
1.2 OOK解调配置1.3 FSK解调配置图4. CDR配置参数界面下面是配置建议：表4. CDR参数配置建议1. COUNTING系统–这个系统是针对数据率对得比较准的情况设计的，如果数据率是100%对准，可以连续接收无限个长0都不会出错。
但是如果有偏差，偏差在数据无翻转的时候会有累积效应，例如一个symbol 偏差了5%，那么连续10个symbol无翻转之后，偏差累积到超过50%，就会出现采样出错，道理跟传统的UART传输一样；一旦信号出现翻转，这个偏差会清零，重新开始累积。
射频电路主要参数的详细介绍
射频电路主要参数的详细介绍射频电路是用于处理高频信号的电路，其性能和参数的选择对于通信系统、无线电收发器和雷达等应用至关重要。
下面详细介绍射频电路的几个主要参数。
频率范围：射频电路的工作频率范围是指电路可以正常工作的频率范围。
在实际应用中，射频电路通常需要覆盖一定的频率范围，以满足不同的通信标准和信号处理需求。
频率范围通常以赫兹（Hz）或兆赫兹（MHz）表示。
带宽：射频电路的带宽是指电路可以处理的信号的频率范围。
在无线通信中，带宽通常被划分为不同的频段，以满足不同的通信需求。
带宽的大小通常由电路的线性范围、噪声性能和选择性等因素决定。
带宽通常以赫兹（Hz）或兆赫兹（MHz）表示。
增益（放大倍数）：射频电路的增益是指电路对输入信号的放大能力。
增益的大小通常用分贝（dB）表示，可以表示电路的放大倍数和信号强度的变化。
射频电路的增益对于信号的传输和接收至关重要，它可以直接影响通信系统的性能和信号质量。
噪声系数：射频电路的噪声系数是指电路中噪声对信号的影响程度。
在无线通信中，噪声是不可避免的，而噪声系数可以衡量噪声对通信系统的影响程度。
噪声系数的大小通常用分贝（dB）表示，可以表示电路的噪声性能和信号质量。
选择性（带通或带阻）：射频电路的选择性是指电路对特定频率信号的选择性。
在无线通信中，不同的通信标准和频段需要不同的选择性来避免干扰和杂散信号。
选择性通常用分贝（dB）表示，可以表示电路的选择性和滤波效果。
灵敏度：射频电路的灵敏度是指电路能够检测到的最小输入信号电平。
在无线通信中，灵敏度可以影响信号的质量和传输距离。
灵敏度通常用毫伏（mV）或微伏（uV）表示，可以表示电路的检测能力和信号强度。
线性度：射频电路的线性度是指电路对信号的线性响应能力。
在无线通信中，线性度对于信号的传输和接收至关重要，它可以影响信号的质量和失真程度。
线性度通常用分贝（dB）表示，可以表示电路的线性响应能力和失真程度。
动态范围：射频电路的动态范围是指电路能够处理的信号的强度范围。
射频中的回波损耗,反射系数,电压驻波比以及S参数的含义和关系
射频中的回波损耗，反射系数，电压驻波比以及S 参数的含义和关系回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г):反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。
S21为正向传输系数，也就是增益。
S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。
四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。
这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。
其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义(2009-06-08 20:58:00)转载标签：回波损耗反射系数电压驻波比s参数电子科技大学以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中的回波损耗,反射系数,电压驻波比以及S参数的含义和关系
1 射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系回波损耗反射系数电压驻波比S11这几个参数在射频微波应用中经常会碰到他们各自的含义如下: 回波损耗Return Loss: 入射功率/反射功率为dB数值反射系数Г: 反射电压/入射电压为标量电压驻波比Voltage Standing Wave Ration: 波腹电压/波节电压S参数: S12为反向传输系数也就是隔离。
S21为正向传输系数也就是增益。
S11为输入反射系数也就是输入回波损耗S22为输出反射系数也就是输出回波损耗。
四者的关系VSWR1Г/1-Г 1 S1120lgГ2 RL-S113 以上各参数的定义与测量都有一个前提就是其它各端口都要匹配。
这些参数的共同点他们都是描述阻抗匹配好坏程度的参数。
其中S11实际上就是反射系数Г只不过它特指一个网络1号端口的反射系数。
反射系数描述的是入射电压和反射电压之间的比值而回波损耗是从功率的角度来看待问题。
而电压驻波的原始定义与传输线有关将两个网络连接在一起虽然我们能计算出连接之后的电压驻波比的值但实际上如果这里没有传输线根本不会存在驻波。
我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式至于用哪一个参数来进行描述取决于怎样方便以及习惯如何。
回波损耗、反射系数、电压驻波比以及S参数的物理意义2009-06-08 20:58:00 转载标签回波损耗反射系数电压驻波比s 参数电子科技大学2 以二端口网络为例如单根传输线共有四个S参数S11S12S21S22对于互易网络有S12S21对于对称网络有S11S22对于无耗网络有S11S11S21S211即网络不消耗任何能量从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例如单根传输线共有四个S参数S11S12S21S22对于互易网络有S12S21对于对称网络有S11S22对于无耗网络有S11S11S21S211即网络不消耗任何能量从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
射频中常用参数及其单位间的转换
Ｖin（ｄＢμＶ）＝Ｐr（ｄＢｍ）＋Ｆ（ｄＢ）（１７）
Ｅ（ｄＢμＶ/m）＝Ｐr（ｄＢｍ）＋Ｆ（ｄＢ）＋Ｋ（ｄＢm-1）（１８）
Ｓ（ｄＢＷ/m2）＝Ｐr（ｄＢｍ）＋Ｆ（ｄＢ）＋Ｋ（ｄＢm-1）－２５.７６（１９）
4电场强度
电场强度是长度为１米（ｍ）的天线所感应的电压，简称场强，习惯上以Ｅ表示。场强的线性单位通常有Ｖ/m、ｍＶ/m、μＶ/m,对应的电平单位分别为ｄＢＶ/m、ｄＢｍＶ/m、ｄＢμＶ/m(常记为ｄＢμ)。不同词头的场强单位间的换算可利用（３）、（４）两式。
1.148
7
2.239
5.012
17
7.079
50.12
0.7
1.084
1.175
8
5.012
6.310
18
7.943
63.10
0.8
1.096
1.202
9
2.818
7.943
19
8.913
79.43
0.9
1.109
1.230
10
3.162
10.00
20
10.00
100.0
分贝的定义分以下三种情况：
对通常所说的天线增益，有一个更常见的相对于标准天线的定义：被研究天线在最大辐射方向的辐射强度与和被研究天线具有同等输入功率的标准天线在同一点所产生的最大辐射强度之比[3]。准确地说，这种定义下的天线增益应称为天线的相对增益。当以理想的各向同性辐射器（或称点源辐射器、无方向性天线）为标准天线时，相对增益的定义与前述峰值功率增益的定义是等价的。
分贝与线性值的比较见下表：
分贝值
（ｄＢ）
电压、
电流比
国产射频pa参数
国产射频pa参数以频率分布范围为主要参考参数，射频功率放大器（PA）有多种参数，诸如输入阻抗，输出阻抗，端口损耗，功率因素，输入增益，输出功率，压摆率，相位噪声，待补偿等参数，这些参数是衡量射频PA的主要指标。
频率分布范围是衡量射频PA的首要参数，它描述了射频PA能够正常工作的频率范围。
通常情况下，射频PA的频率范围可以达到低于 100 MHz高于 1000 MHz。
一般情况下，国产射频PA频率范围一般为87.5MHz-108MHz，一般宽度为20MHz。
此外，也可以要求比这个范围更宽的射频PA，它的频率范围可以达到88MHz-1000MHz或更宽。
输入阻抗是衡量射频PA的另一个主要指标，它反映了射频PA的输入端的特性。
一般情况下，国产射频PA的输入阻抗的范围为50Ω，可以满足基本的需求。
此外，输入阻抗也可根据不同应用的不同要求而量身定制，例如只需要单一阻抗值、不同负载要求等，这将改善射频PA的性能。
输出阻抗是衡量射频PA的另一个重要参数，也决定了射频PA的输出端特性。
一般情况下，国产射频PA的输出阻抗范围为50Ω，可以满足基本的需求。
同样，也可以根据不同应用的不同要求来量身定制输出阻抗，以改善射频PA的性能。
端口损耗是衡量射频PA性能的另一个重要参数，它会影响到射频PA在不同频率下的输出功率和信号完整度。
一般情况下，国产射频PA的端口损耗范围为0.05dB-0.20dB，可以满足基本的需求，此外，也可以根据不同应用的不同要求定制端口损耗，以改善射频PA 的性能。
功率因素是衡量射频PA的一个重要参数，它反映了射频PA的功率转换效率。
一般情况下，国产射频PA的功率因素范围一般为0.4-0.7，可以满足基本的需求，此外，也可根据不同应用的不同要求定制功率因素，以改善射频PA的性能。
输入增益是衡量射频PA性能的另一个重要参数，它反映了射频PA在不同频率下的输入增益效果。
一般情况下，国产射频PA的输入增益范围为0.6dB-1.5dB，可以满足基本的需求，此外，也可以根据不同应用的不同要求量身定制输入增益，以改善射频PA的性能。
射频信号参数
射频信号参数
- 接收灵敏度：是指接收机能够在不超过一定误码率的情况下识别的最低信号强度。
- 信噪比：是指在不超过一定误码率的情况下，解调器能够解调的信噪比门限。
- 发射功率：发射机的信号需要经过空间的衰落之后才能到达接收机，发射功率越高，通信距离越远。
- S参数：也叫散射参数，是表示通过各种不同路径的信号分量之间的一种功率比的参数。
在物理意义上，S参数可以用来描述工作在类似于RF和微波频率的高频下的n端口网络。
- 驻波比和回波损耗：驻波比为1表示到达终端的所有射频能量将被吸收，回波损耗是测量射频终端与系统阻抗之间不匹配的指标。
- 工作温度范围：在极端温度条件下的高功率工作时，终端会产生较高的温度，可能导致终端击穿，因此需要考虑工作温度范围。
这些参数对于评估和优化射频系统的性能至关重要。
在设计和测试射频系统时，需要仔细考虑这些参数，并确保系统在各种条件下的可靠运行。
射频调试和射频指标解析
三、射频发射指标解析及调试
3-1. ACLR（Adjacent Channel Leakage Power Ratio）
测试目的：避免对邻近信道产生干扰 ACLR中包括近端和远端的指标，对于 WCDMA,TDSCDMA,LTE, CDMA（称为ACPR） 都有该项指标的要求，根据带宽的不同， 其近端和远端离载波的距离不同
三、射频发射指标解析及调试
3-1. ACLR（Adjacent Channel Leakage Power Ratio）
ACLR与功耗是一对矛盾产物，线性越好，电流将越大。 PA的loadpull会在Smith圆图标出电流圆和ACLR圆，两者基本上处于对角 线上
需要将PA的负载匹配S 参数调至如黄色圆点 处
通过ADS仿真，1，2，3端口都是50OHM时
通过在ANT端（1口）并47NH，让S11走到50OHM
当把ANT调到50OHM时， TX PORT会收敛
不是仿真软件不好用， 是我们建模不准确
二、射频通路收敛性调试
同理将TX端调到50OHM，ANT端也会收敛
三、射频发射指标解析及调试
发射基本指标
1. 最大发射功率 2. 最小发射功率 4. 调制指标
三、射频发射指标解析及调试
3-1. ACLR（Adjacent Channel Leakage Power Ratio）
测试目的：避免对邻近信道产生干扰
E-UTRAACLR1 channel bandwidth /E-UTRAACLR1 /measurement bandwidth 1.4MHz 3MHz 5MHz 10MHz 15MHz 20MHz 29.2dB 29.2dB 29.2dB 29.2dB 29.2dB 29.2dB 1.08MHz 2.7MHz 4.5MHz 9.0MHz 13.5MHz 18MHz
RF射频电路设计中的关键参数分析
RF射频电路设计中的关键参数分析在RF射频电路设计中，关键参数的分析是至关重要的，因为它们直接影响着电路的性能和稳定性。
以下是一些在RF射频电路设计中常见的关键参数，以及它们的分析方法和影响因素：1. 中心频率：中心频率是指电路在工作时所频率的中心值，通常以赫兹（Hz）为单位。
在设计RF射频电路时，需要根据具体的应用要求选择合适的中心频率。
中心频率的选取将影响电路的通信范围和带宽。
2. 带宽：带宽是指电路能够有效工作的频率范围，通常以赫兹为单位。
带宽的大小直接影响着电路的信号传输能力和频率选择性能。
在设计过程中，需要根据实际需求选择合适的带宽。
3. 输入输出阻抗匹配：在RF射频电路设计中，输入输出阻抗的匹配是至关重要的。
如果输入输出阻抗不匹配，将导致信号反射和功率损失，严重影响电路的性能稳定性。
因此，在设计中需要采取合适的匹配网络来实现输入输出阻抗的匹配。
4. 噪声系数：噪声系数是评价电路噪声性能的重要参数，通常以分贝（dB）为单位。
在RF射频电路设计中，需要尽量降低噪声系数，提高电路的信噪比。
常见的降噪方法包括合理设计电路结构、选取低噪声元器件等。
5. 功率增益：功率增益是评价电路放大性能的重要指标，通常以分贝（dB）为单位。
在RF射频电路设计中，需要根据实际需求选择合适的功率增益，提高电路的发送功率和接收灵敏度。
6. 相位噪声：相位噪声是评价电路时钟稳定性和信号质量的重要参数，通常以分贝（dBc/Hz）为单位。
在RF射频电路设计中，需要设计合适的时钟和信号源，提高电路的相位噪声性能。
综上所述，RF射频电路设计中的关键参数分析是保证电路性能稳定和可靠的重要步骤。
设计人员需要全面了解各种关键参数的影响因素和分析方法，根据实际需求选择合适的参数数值，优化电路设计，提高电路的性能和可靠性。
希望以上内容对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频参数
1.回波损耗
又称反射损耗，是电缆线路由于阻抗不匹配所产生的反射，是一对线自身的反射。
不匹配主要发生在连接器的地方，但也可能发生于电缆中特性阻抗发生变化的地方。
回波损耗是传输线端口的反射功率与入射波功率之比，以对数形式来表示，单位是dB，一般是负值，其绝对值可以成为反射损耗。
回波损耗= -10 lg [(反射功率)/(入射功率)]
2.反射系数
反射波和入射波电压之比
回波损耗= 20|lg(反射系数Γ)|
3.驻波比
全称电压驻波比，又名VSWR或SWR，英文Voltage Standing Wave Ratio的简写。
指驻波波腹电压与波谷电压幅度之比，又称驻波系数、驻波比。
驻波比为1时，表示馈线和天线的阻抗完全匹配，此时高频能量全部被天线辐射出去，没有能量的反射损耗；驻波比为无穷大时表示全反射，能量完全没有辐射出去。
驻波比会随着频率而改变
在入射波和反射波相位相同的地方，电压振幅相加为最大电压振幅Vmax ，形成波腹；在入射波和反射波相位相反的地方电压振幅相减为最小电压振幅Vmin ，形成波谷。
其它各点的振幅值则介于波腹与波谷之间。
这种合成波称为行驻波。
驻波比是驻波波腹处的电压幅值Vmax与波谷处的电压幅值Vmin之比
驻波比就是一个数值，用来表示天线和电波发射台是否匹配。
如果SWR 的值等于
1，则表示发射传输给天线的电波没有任何反射，全部发射出去，这是最理想的情况。
如果SWR 值大于1，则表示有一部分电波被反射回来，最终变成热量，使得馈线升温驻波比反射率：
1.00.00%
1.10.23%
1.20.83%
1.3 1.70%
1.5 4.00%
1.7 6.72%
1.88.16%
2.011.11%
2.518.37%
3.025.00%
4.036.00%
5.044.44%
7.056.25%
1066.94%
1576.56%
2081.86%
4.天线增益
天线增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
它定量地描述一个天线把输入功率集中辐射的程度。
增益与天线方向图有密切的关系，方向图主瓣越窄，副瓣越小，增益越高。
天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天线最重要的参数之一。
一般来说，增益的提高主要依靠减小垂直面向辐射的波瓣宽度，而在水平面上保持全向的辐射性能。
表示天线增益的参数有dBd和dBi，dBi是相对于点源天线的增益，在各方向上的辐射是均匀的；dBd相对于对称阵子天线的增益dBi=dBd+2.15。
相同条件下，增益越高，
电波传播的距离越远
5.天线辐射方向图（XY、XZ、YZ三个平面）
6.天线尺寸（微带天线—单极子天线等）
7.接收灵敏度
8.辐射边界条件
9.天线上的电流分布
10.阻抗匹配
反应输入电路与输出电路的功率传输关系，当电路实现阻抗匹配时，将获得最大的功率传输（50%），当阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害在高频电路中，必须考虑反射问题。
当信号频率很高时，信号的波长就很短，当波长短的跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。
如果传输线的特征阻抗跟负载阻抗不匹配（不相等）时，在负载端就会产生反射，降低能量传输效率。
天线电路中常留一个π型网络以做阻抗匹配用
阻抗匹配的方法（不同领域）：
1)考虑使用变压器来做阻抗转换。
如电视机的阻抗转换器（即传输线变压器），将300
Ω的阻抗变换成75Ω的阻抗
2)使用串联/并联电容或电感的方法，常用在射频电路
3)使用串/并联电阻的方法。
如485总线接收器，常在数据线终端并联120Ω的匹配电
阻。
（一些驱动器的阻抗比较低，可以串联一个合适的电阻来跟传输线匹配，例如
高速信号线，有时会串联的一个几十欧姆的电阻。
而一些接收器的输入阻抗则比较
高，可以使用并联电阻的方法，来跟传输线匹配，例如，485总线接收器，常在数
据线终端并联120Ω的匹配电阻）
11.射频电阻阻抗
射频电路阻抗一般为50欧姆的标准阻抗，天线和电路阻抗匹配到理想值（50Ω时），天线就可以将能量最大限度的转换为电磁波传递出去、
12.特征阻抗
特征阻抗（又名特性阻抗）是相对于传输线而言的，不是导线电阻。
它表征了传输线某截面上的电压和电流的关系（无反射条件下）。
50Ω特征阻抗的传输线具有传输能量密度和效率的综合优势
在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的，那么只要信号在传输，就始终存在一个电流I，如果信号的输出电平为V，在信号传输过程中，传输线就会等效成一个电阻，大小为V/I，把这个等效的电阻称为传输线的特性阻抗Z。
特性阻抗是信号线没处的电压和电流的比值，是一个“点的概念”
信号在传输过程中，如果传输路径上的特性阻抗发生变化，信号就会在阻抗不连续的结点产生反射。
影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度
13.输入阻抗
14.其它
HFSS中的参数设置
1.phi角、thera角
phi：XY平面上的夹角
thera：垂直方向上与Z轴的夹角
thera从0到180°画出来的图形不对称，所以就从-180°到180°；phi一般是对称的，所以取90°的也行，但是为了图形好看，一般是0到360°
2.坐标
3.板材、板厚
常用材质：FR4（介电常数：标准4.2（因生产厂家而异））
4.介质参数
5.辐射边界条件
6.空气盒子（Airbox）
7.参考地尺寸、层数
如Gnd_top、Gnd_bottom上下两层
8.天线尺寸（微带线天线）
9.其它
Smith chart 1.输入阻抗
Z = R + jx 串联电感、电容时，实部R值不变2.导纳
电导和电纳
单位：西门子（S）
Y = G + jx 并联电感、电容时，实部G值不变3.其它。
