1 选择题.(1)功率放大电路的最大输出功率是在输入电压为正弦波时,输出基本不失真情况下,负载上可能获得的最大___A____。

A。

交流功率 B. 直流功率 C. 平均功率(2)功率放大电路的转换效率是指___B____。

A。

输出功率与晶体管所消耗的功率之比B。

最大输出功率与电源提供的平均功率之比C. 晶体管所消耗的功率与电源提供的平均功率之比(3)在选择功放电路中的晶体管时,应当特别注意的参数有__B D E____。

A. β B。

I CM C. I CBO D。

U(BR)CEO E. P CM F。

f T(4)在OCL乙类功放电路中,若最大输出功率为1 W,则电路中功放管的集电极最大功耗约为___C____。

A。

1 W B. 0.5 W C。

0.2 W(5)与甲类功率放大器相比较,乙类互补推挽功放的主要优点是____B_____。

A. 无输出变压器 B。

能量转换效率高 C. 无交越失真(6)所谓能量转换效率是指____B_____。

A. 输出功率与晶体管上消耗的功率之比B. 最大不失真输出功率与电源提供的功率之比C. 输出功率与电源提供的功率之比(7)功放电路的能量转换效率主要与___C______有关。

A。

电源供给的直流功率 B。

电路输出信号最大功率 C. 电路的类型(8)乙类互补功放电路存在的主要问题是___C______。

A. 输出电阻太大 B。

能量转换效率低 C。

有交越失真(9) 为了消除交越失真,应当使功率放大电路的功放管工作在____B_____状态。

A。

甲类 B。

甲乙类 C。

乙类(10)乙类互补功放电路中的交越失真,实质上就是__C_______。

A.线性失真B. 饱和失真 C。

截止失真(11) 设计一个输出功率为20W的功放电路,若用乙类互补对称功率放大,则每只功放管的最大允许功耗PCM至小应有____B_____.A。

8W B。

4W C。

(完整版)模拟电路第七章课后习题答案

(完整版)模拟电路第七章课后习题答案

第七章 习题与思考题◆◆ 习题 7-1 在图P7-1所示的放大电路中,已知R 1=R 2=R 5=R 7=R 8=10k Ω,R 6=R 9=R 10=20k Ω: ① 试问R 3和R 4分别应选用多大的电阻; ② 列出u o1、u o2和u o 的表达式;③ 设u I1=3V ,u I2=1V ,则输出电压u o =?解:① Ω=Ω==k k R R R 5)10//10(//213,Ω≈Ω==k k R R R 67.6)20//10(//654 ② 1111211010I I I o u u u R R u -=-=-=,2226525.1)20101()1(I I I o u u u R R u =+=+=, 2121217932)5.1(1020)(I I I I o o o u u u u u u R R u +=---=--= ③ V V u u u I I o 9)1332(3221=⨯+⨯=+=本题的意图是掌握反相输入、同相输入、差分输入比例运算电路的工作原理,估算三种比例电路的输入输出关系。

◆◆ 习题 7-2 在图P7-2所示电路中,写出其输出电压u O 的表达式。

解:II I I o u R R u R Ru R R u R R u ])1[()()1(45124512++=--+=本题的意图是掌握反相输入和同相输入比例电路的输入、输出关系。

◆◆ 习题 7-3 试证明图P7-3中,)(11221I I o u u R R u -=)+(解:1121)1(I o u R R u +=))(1()1()1()1()1()1(122122112122111221221121I I I I I I I o o u u R Ru R R u R R u R R u R R R R u R R u R R u -+=+++-=+++-=++-=本题的意图是掌握反相输入和同相输入比例电路的输入、输出关系。

负反馈放大电路习题

负反馈放大电路习题

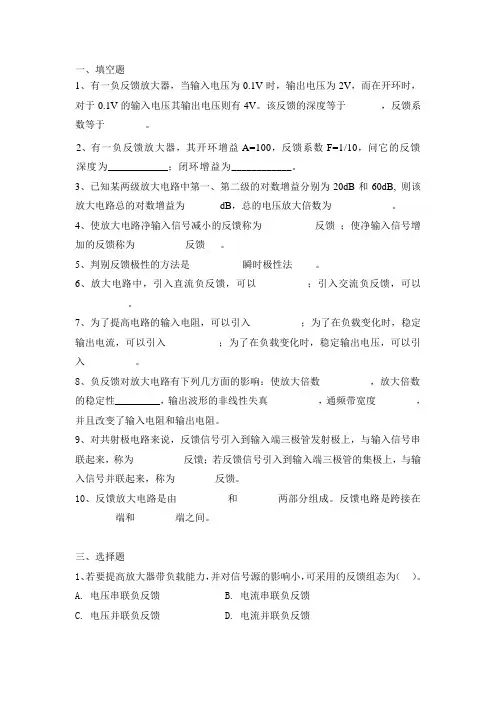

一、填空题1、有一负反馈放大器,当输入电压为0.1V时,输出电压为2V,而在开环时,对于0.1V的输入电压其输出电压则有4V。

该反馈的深度等于_______,反馈系数等于________。

2、有一负反馈放大器,其开环增益A=100,反馈系数F=1/10,问它的反馈深度为____________;闭环增益为____________。

3、已知某两级放大电路中第一、第二级的对数增益分别为20dB和60dB, 则该放大电路总的对数增益为_______dB,总的电压放大倍数为____________。

4、使放大电路净输入信号减小的反馈称为__________ 反馈;使净输入信号增加的反馈称为__________反馈。

5、判别反馈极性的方法是 __________瞬时极性法。

6、放大电路中,引入直流负反馈,可以__________;引入交流负反馈,可以__________ 。

7、为了提高电路的输入电阻,可以引入_________ ;为了在负载变化时,稳定输出电流,可以引入__________ ;为了在负载变化时,稳定输出电压,可以引入__________。

8、负反馈对放大电路有下列几方面的影响:使放大倍数________,放大倍数的稳定性_________,输出波形的非线性失真________,通频带宽度________,并且改变了输入电阻和输出电阻。

9、对共射极电路来说,反馈信号引入到输入端三极管发射极上,与输入信号串联起来,称为________反馈;若反馈信号引入到输入端三极管的集极上,与输入信号并联起来,称为________反馈。

10、反馈放大电路是由________和________两部分组成。

反馈电路是跨接在________端和________端之间。

三、选择题1、若要提高放大器带负载能力,并对信号源的影响小,可采用的反馈组态为()。

A. 电压串联负反馈B. 电流串联负反馈C. 电压并联负反馈D. 电流并联负反馈2、放大电路采用负反馈后,下列说法不正确的是( )。

负反馈放大电路试题及答案

负反馈放大电路试题及答案

第三章负反馈放大电路一、填空题1、两级放大电路第一级电压放大倍数为100,第二极电压放大倍数为60,则总的电压放大倍数为 6000 。

2、多级放大电路常用的耦和方式有容抗、直接和变压器三种形式。

3、阻容耦合的缺点是不适合传送频率很的或变换缓慢的信号。

4、在多级放大电路里,前级是后级的输出端后级是前级的负载。

5、反馈放大电路是由放大电路和反馈电路两部分组成。

反馈电路是跨接在输入端和输出端之间。

6、负反馈对放大电路有下列几方面的影响:使放大倍数降低,放大倍数的稳定性___提高_______,输出波形的非线性失真改善,通频带宽度加宽,并且改变了输入电阻和输出电阻。

7、对共射极电路来说,反馈信号引入到输入端三极管发射极上,与输入信号串联起来,称为串联反馈;若反馈信号引入到输入端三极管的集极上,与输入信号并联起来,称为并联反馈。

8、射极输出器的特性归纳为:电压放大倍数约1 ,电压跟随性好,输入阻抗___大________,输出阻抗小,而且具有一定的电流放大能力和功率放大能力。

9、设三级放大电路,各级电压增益分别:20dB,20dB,20dB。

输入信号电压为u i=3mV,求输出电压u O= 。

10、使放大电路净输入信号减小的反馈称为负反馈;使净输入信号增加的反馈称为正反馈。

11、判别反馈极性的方法是瞬时极性法。

12、放大电路中,引入直流负反馈,可以稳定静态工作点;引入交流负反馈,可以稳定电压放大倍数。

13、为了提高电路的输入电阻,可以引入串联负反馈;为了在负载变化时,稳定输出电流,可以引入电流负反馈;为了在负载变化时,稳定输出电压,可以引入电压负反馈。

14、射极输出器的集电极为输入回路和输出回路的公共端,所以它是一种共集放大电路。

15、射极输出器无电压放大作用,但有电流放大和功率放大作用。

16、为了放大缓慢变化的非周期信号或直流信号,放大器之间应采用( C )A.阻容耦合电路B.变压器耦合电路C.直接耦合电路D.二极管耦合电路17、两级放大器中各级的电压增益分别是20dB和40dB时,总的电压增益应为( A )。

模电课后(康华光版)习题答案7

模电课后(康华光版)习题答案7

第七章部分习题解答7.1.1在图题7.1.1所示的各电路中,哪些元件组成了级间反馈通路?它们所引入的反馈是正反馈还是负反馈?是直流反馈还是交流反馈?(设各电路中电容的容抗对交流信号均可忽略)解:图题7.1.1a中,由电阻R2、R1组成反馈通路,引入负反馈,交、直流反馈均有;b图中,由R e1引入负反馈,交、直流反馈均有,由R f1、R f2引入直流负反馈;c图中,由R f、R e2引入负反馈,交、直流反馈均有;d图中,由R2、R1引入负反馈,交、直流反馈均有;e 图中,由A2、R3引入负反馈,交、直流反馈均有;f图中,由R6引入负反馈,交、直流反馈均有。

图题7.1.17.2.2 试指出图题7.1.5a、b所示电路能否实现规定的功能,若不能,应如何改正?解:图题7.1.5a电路不能实现规定的功能,因引入了正反馈。

应将运放的同相端和反相端位置互换。

图b电路也不能实现规定的功能。

应将R与R L位置互换。

图题7.1.57.2.4 由集成运放A 及BJT T 1、T 2组成的放大电路如图题7.1.7所示,试分别按下列要求将信号源v s 、电阻R f 正确接入该电路。

(1) 引入电压串联负反馈; (2) 引入电压并联负反馈; (3) 引入电流串联负反馈; (4) 引入电流并联负反馈。

图题7.1.7解: (1)a-c 、b-d 、h-i 、j-f(2)a-d 、b-c 、h-I 、j-f (3)a-d 、b-c 、g-i 、j-e (4)a-c 、b-d 、g-i 、j-e7.4.1 一放大电路的开环电压增益为A VO =104,当它接成负反馈放大电路时,其闭环电压增益为A VF =50,若A VO 变化10%,问A VF 变化多少?解: 因为200501014===+VF VO V VO A A F A所以,当A VO 变化10%时,A VF 变化%05.0%102001=⨯=VF VF A dA7.4.5 电路如图题7.3.10所示。

负反馈放大电路例题解析

负反馈放大电路例题解析

第6章负反馈放大电路例题解析例6. 1试判断图6.1电路的反馈组态。

解:设运放A i 反相输入端电压 V 的瞬时极性为(+),则A i 输出电压V o1为(-),A 2输出电 压V o 为(+),通过R 1和R t 分压反馈电压V f 的瞬时极性为(+), V f 与V j 反相串联在A 1输入 "7; ° +V CC R 2R i(+) *(+)_L 0 ----- + V i V o 图6.2端,使净输入电压V d 减小,为负反馈;反馈信号从运放的同相输入端接入, 输入信号从反相 输入端接入,因此为串联反馈;反馈电压V f 与输出电压V o成正比,比例系数为 尺/( R 1+ R 4), o1*1*I fR 3 T iR fR 5若V o 为零,则V f也为零,因此为电压反馈;综上所述该电路为电压串联负反馈电路。

例6.2.双管直接耦合电路如图 6.2.所示,试判断该电路的反馈组态。

解:在图6.2电路中,反馈电阻 R f 从输出级的射极将部分输出信号反馈到输入级的基极, 因反馈信号和输入信号都从 T i 的基极接入,所以为并联反馈。

设输入信号在 极性为(+),则放大后T i 集电极为(-),T 2集电极为(+), T 2发射极为(-),因此通过R f 反馈到T i 基极的反馈信号瞬时极性为(-),与输入信号的极性相反,所以为负反馈。

又因为 并联反馈电路的输入电阻很小, T i 基极可视为“虚地”,则反馈电流:若将输出端短路,使输出电压 V o = 0,但1。

丰0 , I f6.2电路为电流并联负反馈电路。

例6. 3分析图6.3中的四个放大电路中的反馈电路*止 ------------------- I o R5+R f(1) 每个电路存在几个反馈?(2) 反馈的极性是正反馈,还是负反馈 ?(3) 各个反馈电路在输出端的连接方式是电压反馈还是电流反馈 ?(4)各个反馈电路在输入端的连接方式是串联反馈还是并联反馈 ?解 反馈由本级的输出信号产生的,称为局部反馈;输出信号跨越一个以上的放大级向 输入端传送的称为环路反馈。

模电 第七章1(第五版)——康华光

模电 第七章1(第五版)——康华光

(&馈
电流串联负反馈
第七章 反馈放大电路
Rc1 Rb1 (-) (+) T1 + . Vi _ Rf (+) Re1 + . Vf _
Rc2 T2
+Vcc (+) + . Vo _
Re2
第七章 反馈放大电路 例:判断下列放大电路的反馈组态
(+) (+) (+) (-) (+) (+)
电压串联负反馈 电压串联负反馈
第七章 反馈放大电路
信号源对反馈效果的影响
串联负反馈 vID = vI -vF 要想反馈效果明显, 就要求v 就要求 F 变化能有效引 的变化。 起vID的变化。
则 vI 最 好 为 恒压源, 恒压源 , 即信号 源内阻R 源内阻 S 越小越 好。
第七章 反馈放大电路
7.2.1 电压串联负反馈放大电路
第七章 反馈放大电路
特点: 特点: 输入以电压形式求和(KVL) 输入以电压形式求和(KVL): vid=vi- vf 稳定输出电压 电压控制的电压源
RL↓→vo↓→ f↓→ id(=vi-vf)↑ ↓→ ↓→v ↓→v ↑ vo↑
7.2.2 电压并联负反馈放大电路
第七章 反馈放大电路
例:判断下图所示电路,哪些元件引入了级间 判断下图所示电路, 直流反馈,哪些元件引入了级间交流反馈? 直流反馈,哪些元件引入了级间交流反馈?
第七章 反馈放大电路
直流通路 (a)直流通路 直流通路
交流通路 (b)交流通路 交流通路
引入的是级间直流反馈; Rf1和Rf2引入的是级间直流反馈; 既能引入级间直流反馈,又能够引入级间交流反馈。 Re1既能引入级间直流反馈,又能够引入级间交流反馈。

电子与电路随堂练习第7至11章答案

电子与电路随堂练习第7至11章答案

第7章单管交流放大电路本次练习有17题,你已做17题,已提交17题,其中答对8题。

当前页有10题,你已做10题,已提交10题,其中答对6题。

1.对放大电路进行静态分析的主要任务是()A.确定电压放大倍数AuB.确定静态工作点QC.确定输入电阻,输出电阻答题: A. B. C. D. (已提交)参考答案:B问题解析:2.对放大电路进行动态分析的主要任务是()A.确定静态工作点QB.确定集电结和发射结的偏置电压C.确定电压放大倍数Au和输入、输出电阻ri、ro答题: A. B. C. D. (已提交)参考答案:C问题解析:3.在画放大电路的交流通路时常将耦合电容视作短路,直流电源也视为短路,这种处理方法是()。

A.正确的B.不正确的C.耦合电容视为短路是正确的,直流电源视为短路则不正确。

答题: A. B. C. D. (已提交)参考答案:A问题解析:4.固定偏置放大电路中,晶体管的β=50,若将该管调换为β=80的另外一个晶体管,则该电路中晶体管集电极电流IC将()。

A.增加B.减少C.基本不变答题: A. B. C. D. (已提交)参考答案:A问题解析:5.带射极电阻Re的共射放大电路,在并联交流旁路电容Ce后,其电压放大倍数将()A、减小B、增大C、不变D、变为零答题: A. B. C. D. (已提交)参考答案:C问题解析:6.有两个放大倍数相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下,测得A放大器的输出电压小,这说明A的()A、输入电阻大B、输入电阻小C、输出电阻大D、输出电阻小答题: A. B. C. D. (已提交)参考答案:B问题解析:7.已知某放大状态的晶体管,在UCE=8V时,当IB=20μA时,IC=1mA,当IB=40μA时,IC=2mA,则其电流放大系数β为()。

A. 40B. 50C. 60D. 100答题: A. B. C. D. (已提交)参考答案:B问题解析:8.工作在放大区的某晶体管,当IB 从40μA增大至60μA时,IC 从2mA 变为4mA,则它的β值约为()。

第7章功率放大电路习题与解答

第7章功率放大电路习题与解答

习题1. 选择题。

(1)功率放大电路的转换效率是指。

A.输出功率与晶体管所消耗的功率之比B.输出功率与电源提供的平均功率之比C.晶体管所消耗的功率与电源提供的平均功率之比(2)乙类功率放大电路的输出电压信号波形存在。

A.饱和失真B.交越失真C.截止失真(3)乙类双电源互补对称功率放大电路中,若最大输出功率为2W,则电路中功放管的集电极最大功耗约为。

A.0.1W B.0.4W C.0.2W(4)在选择功放电路中的晶体管时,应当特别注意的参数有。

A.βB.I CM C.I CBO D.U(BR)CEO E.P CM(5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到。

A.25% B.50% C.78.5%(6)乙类互补功放电路中的交越失真,实质上就是。

A. 线性失真B. 饱和失真C. 截止失真(7) 功放电路的能量转换效率主要与有关。

A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型解:(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图7.19所示电路中,设BJT的β=100,U BE=0.7V,U CES=0.5V,I CEO=0,电容C对交流可视为短路。

输入信号u i为正弦波。

(1)计算电路可能达到的最大不失真输出功率P om?(2)此时R B应调节到什么数值?(3)此时电路的效率η=?ou 12V+图7.19 题2图解:(1)先求输出信号的最大不失真幅值。

由解题2图可知:ωt sin om OQ O U U u += 由C C om OQ V U U ≤+与C ES om OQ U U U ≥-可知:C ES C C om 2U V U -≤即有2C ESC C om U V U -≤因此,最大不失真输出功率P om 为:()W 07.2818122C ES C C L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时,电路静态值为: ()C ES C C C ES C ES C C OQ 212U V U U V U +=+-= 所以 A 72.0825.0122L CES CC L OQ CC CQ≈⨯-=-=-=R U V R U V Im A 2.7CQ BQ==βII k Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

负反馈放大电路习题解答

负反馈放大电路习题解答

第5章 负反馈放大电路习题解答1. 什么是反馈?为什么要引入反馈? 【解题过程】在电子电路中,把放大电路的输出量(电压或电流)的一部分或者全部通过一定的网络返送回输入回路,以影响放大电路性能的措施,称为反馈。

负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗,使系统更有利于推动后面的负载,所以要引入反馈。

2. 什么是正反馈和负反馈?如何判断电路中引入的是正反馈还是负反馈? 【解题过程】当电路中引入反馈后,反馈信号能削弱输入信号的作用,称为负反馈。

相反,反馈信号加强了输入信号的作用,称为正反馈。

为了判断引入的是正反馈还是负反馈,通常采用的方法是“瞬时极性法”。

具体做法如下:(1)假定放大电路工作在中频信号频率范围,则电路中电抗元件的影响可以忽略; (2)假定电路输入信号在某个时刻的对地极性,在电路中用符号“+”和“-”表示瞬时极性的正和负,并以此为依据,逐级推出电路中各相关点电流的流向和电位极性,从而得出输出信号的极性;(3)根据输出信号的极性判断出反馈信号的极性;(4)根据反馈信号和输入信号的极性及连接方式,判断净输入信号,若反馈信号使基本放大电路的净输入信号增强,则为正反馈;若反馈信号使基本放大电路的净输入信号削弱,则为负反馈。

3. 负反馈放大电路的一般表达式是什么? 【解题过程】负反馈放大电路的一般表达式为F 1AA AF=+4. 负反馈放大电路有哪四种组态?如何判断?【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈,电流并联负反馈,电流串联负反馈,具体判断方法在正文中有详细描述。

5. 负反馈对电路性能产生什么影响?【解题过程】负反馈对电路性能产生如下影响:提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。

6. 电路如题图 (a)、(b)所示。

(1)判断图示电路的反馈极性及类型;(2)求出反馈电路的反馈系数。

放大电路中的反馈 习题及解答教学文案

放大电路中的反馈 习题及解答教学文案

放大电路中的反馈习题及解答放大电路中的反馈习题6.1选择合适的答案填入空内。

(1)对于放大电路,所谓开环是指。

A.无信号源 B.无反馈通路C.无电源 D.无负载而所谓闭环是指。

A.考虑信号源内阻 B.存在反馈通路C.接入电源 D.接入负载(2)在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。

A.输入电阻增大 B.输出量增大C.净输入量增大 D.净输入量减小(3)直流负反馈是指。

A.直接耦合放大电路中所引入的负反馈B.只有放大直流信号时才有的负反馈C.在直流通路中的负反馈(4)交流负反馈是指。

A.阻容耦合放大电路中所引入的负反馈B.只有放大交流信号时才有的负反馈C.在交流通路中的负反馈(5)为了实现下列目的,应引入A.直流负反馈 B.交流负反馈①为了稳定静态工作点,应引入;②为了稳定放大倍数,应引入;③为了改变输入电阻和输出电阻,应引入;④为了抑制温漂,应引入;⑤为了展宽频带,应引入。

解:(1)B B (2)D (3)C (4)C(5)A B B A B6.2 选择合适答案填入空内。

A.电压 B.电流 C.串联 D.并联(1)为了稳定放大电路的输出电压,应引入负反馈;(2)为了稳定放大电路的输出电流,应引入负反馈;(3)为了增大放大电路的输入电阻,应引入负反馈;(4)为了减小放大电路的输入电阻,应引入负反馈;(5)为了增大放大电路的输出电阻,应引入负反馈;(6)为了减小放大电路的输出电阻,应引入负反馈。

解:(1)A (2)B (3)C (4)D (5)B (6)A6.3判断下列说法的正误,在括号内填入“√”或“×”来表明判断结果。

(1)只要在放大电路中引入反馈,就一定能使其性能得到改善。

()(2)放大电路的级数越多,引入的负反馈越强,电路的放大倍数也就越稳定。

()(3)反馈量仅仅决定于输出量。

()(4)既然电流负反馈稳定输出电流,那么必然稳定输出电压。

()解:(1)×(2)×(3)√(4)×6.4判断图P6.4所示各电路中是否引入了反馈,是直流反馈还是交流反馈,是正反馈还是负反馈。

7章-放大电路的反馈

7章-放大电路的反馈

例:电流反馈
采样点和输出电压端不 在三极管的同一电极上
电流反馈
对集成运放若采样点在输出电压端或输出电压的分压 点上,则为电压反馈; 否则是电流反馈。 对三极管若采样点和电压输出端处在三极管的同一个 电极上,则为电压反馈; 否则是电流反馈。
2.串联反馈和并联反馈的定义及判定
描述放大电路和反馈网络在输入端的连接方式 ,即输入量、反馈量、净输入量的叠加关系。
引入反馈后其变化是增大? 还是减小?
引入反馈后其变化是 增大?还是减小?
从反馈的结果来判断,凡反馈的结果使输出量 的变化减小的为负反馈,否则为正反馈;
或者,凡反馈的结果使净输入量减小的为负反 馈,否则为正反馈。
3. 直流反馈和交流反馈
直流通路中存在的反馈称为直流反馈,交流 通路中存在的反馈称为交流反馈。 有的反馈只对交流信号起作用;有的反馈只对直 流信号起作用;有的反馈对交、直流信号均起作用。
一、负反馈放大电路的方框图
负反馈放大电路 的基本放大电路
反馈网络
断开反馈,且 考虑反馈网络 的负载效应
决定反馈量和输出量关系 的所有元件所组成的网络
方框图中信号是单向流通的。
基本放大电路的放大倍数
反馈系数
Xf F Xo
Xo A ' Xi Xo Af Xi
7.1 反馈的基本概念及判断方法
1. 什么是反馈
反馈放大电路可用 方框图表示。 要研究哪些问题? 放大电路输出量的一部分或全部通过一定的方式 引回到输入回路,影响输入,称为反馈。
怎样引回 是从输出 电压还是 输出电流 引出反馈 多少
怎样引出
影响放大电路的输入 电压还是输入电流
பைடு நூலகம்

反馈及负反馈放大电路习题解答

反馈及负反馈放大电路习题解答

典型例题和考研试题解析自测题及解答【解】1.√ 2. × 3. ①√ ②× 4.× 5.× 6. √ 7.× 8.× 9.× 10.×【解】1.电流串联负反馈 2.电压串联负反馈 3.电流并联负反馈 4.电压并联负反馈5.电压串联负反馈6.负反馈7.交流负反馈8.直流负反馈9. FA 1 10. 将放大电路的输出量(电压或电流)的全部或一部分,通过一定的电路(网络)送回输入回路,与输入量(电压或电流)进行比较。

选择题【解】1. B. 2. B. 3. B. 4. B. 、C 9. A 、C 、E如图所示,它的最大跨级反馈可从晶体管的集电极或发射极引出,接到的基极或发射极,共有4种接法(①和③、①和④、②和③、②和④相连)。

试判断这4种接法各为何种组态的反馈是正反馈还是负反馈设各电容可视为交流短路。

图T【解】简答①和③相连:电压并联组态,负反馈; ①和④相连:电流并联组态,正反馈; ②和③相连:电压串联组态,正反馈; ②和④相连:电流串联组态,负反馈。

详解:(a )①和③相连:如图解T (a ),用瞬时极性法分析可知,从输入端来看:f i id i i i ,净输入电流减小,反馈极性为负;反馈回来的信号与输入信号在同一节点,表现为电流的形式,为并联反馈;从输出端来看:反馈信号从电压输出端引回来与输出电压正比,为电压反馈。

总之,①和③相连为电压并联负反馈。

(b )①和④相连:如图解T (b ),用瞬时极性法分析可知,输入端f i id i i i ,净输入电流增加,反馈极性为正,且为并联反馈;从输出端来看:反馈信号从非电压输出端引回来,反馈信号不与输出电压成正比,而与输出电流成正比,为电流反馈。

总之,①和④相连为电流并联正反馈;(c )②和③相连:如图解T (c ),用瞬时极性法分析可知,从输入回路来看:f i id u u u ,净输入电压增加,反馈极性为正;反馈回来的信号与输入信号不在同一节点,表现为电压的形式,为串联反馈;从输出端来看:反馈信号从电压输出端引回来与输出电压成正比,为电压反馈。

负反馈放大电路练习题

负反馈放大电路练习题

负反馈放大电路 4 练习题一、单选题(每题1分)1.在输入量不变的情况下,若引入反馈后( D ),则说明引入的是负反馈。

A. 输入电阻增大B. 输出量增大C. 净输入量增大D. 净输入量减小2.需要一个阻抗变换电路,要求输入电阻大,输出电阻小,应选用( A )负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联3.为了将输入电流转换成与之成比例的输出电压,应引入深度( B )负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联4.放大电路引入负反馈是为了( D )。

A. 提高放大倍数B. 稳定输出电流C. 稳定输出电压D. 改善放大电路的性能5.构成反馈通路的元器件( D )。

A. 只能是电阻元件B. 只能是三极管、集成运放等有源器件C. 只能是无源器件D. 可以是无源器件,也可以是有源器件6.欲从信号源获得更大的电流,并稳定输出电流,应在放大电路中引入( D )负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联7.理想集成运放具有以下特点:( B )。

A.开环差模增益A u d=∞,差模输入电阻R i d=∞,输出电阻R o=∞B. 开环差模增益A u d=∞,差模输入电阻R i d=∞,输出电阻R o=0C. 开环差模增益A u d=0,差模输入电阻R i d=∞,输出电阻R o=∞1D. 开环差模增益A ud=0,差模输入电阻R id=∞,输出电阻R o=08.为了增大放大电路的输入电阻,应引入( C )负反馈。

A. 直流B. 交流电流C. 交流串联D. 交流并联9.要求输入电阻大,输出电压稳定,应选用( A )负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联10.为了减小放大电路的输出电阻,应引入( C )负反馈。

A. 直流B. 交流电流C. 交流电压D. 交流并联11.为了稳定放大倍数,应引入( B )负反馈。

A. 直流B. 交流C. 串联D. 并联12.欲将方波电压转换成三角波电压,应选用(C )运算电路。

模拟电路分析:6.第7章-负反馈放大电路

模拟电路分析:6.第7章-负反馈放大电路

1、判断反馈的类型
UCC
Rf _ Rc
If
Idi
UiIi +
Uo
(1)找反馈网络:
存在反向传输渠道(Rf)。 (2) 电压与电流反馈:
反馈支路与输出端直接相连,故为 电压反馈。
(3) 串联与并联反馈: 反馈信号接到输入端点故为并联反馈。
(4) 反馈极性:用瞬时极性法判断 Idi= (Ii-If)减小,故为负反馈.
(4) 反馈极性:(瞬时极性法)
Udi= (Ui-Uf)减小,故为负反馈
(5)交、直流反馈:
反馈支路中只有电阻,故为交、直流反馈
结论:此电路为电流串联负反馈。
一、电流串联负反馈放大电路EC
2. 方框图
如何获得方框图? 由交流通路得到。
Udi
Ui
Uf
Io
Uo
Ui
Udi Uf
+
Ui
Uo
-
+
Rb U-di
Uo 反馈信号未接到输入端点,故为
RE2
串联反馈。
-(4) 反馈极性:(用瞬时极性法) Udi=(Ui-Uf)减小,故为负反馈。
(5)交、直流反馈: 反馈支路中只有电阻,故为交、直流反馈。
结论:此电路为电压串联负反馈。
二、电压串联负反馈放大电路 称为极间反馈
1. 判断反馈的类型
• Rf和RE1组成两极放大 电路的交直流电压串联负
直流反馈
二、反馈的分类
正反馈:反馈信号使放大器的净输入信号增强 反馈信号的极性
负反馈:反馈信号使放大器的净输入信号减小
反馈信号的属性 反馈的取样信号
直流反馈 交流反馈 混合反馈
电压反馈 电流反馈
反馈在输入端的引入方式 串联反馈
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(华成英,傅晓林,陈大钦,自编)7-1 选择填空1.当反馈量与放大电路的输入量的极性_______,因而使________减小的反馈称为________。

a.相同b.相反c.净输入量d.负反馈e.正反馈2.为了稳定静态工作点,应该引入_______。

为了改善放大器性能,应该引入_______。

为了稳定输出电压,应该引入_______。

为了稳定输出电流,应该引入_______。

a.直流负反馈b. 交流负反馈c.电压负反馈d.电流负反馈e.串联负反馈f.并联负反馈;3.为了减小输入电阻,应该引入_______。

为了增大输入电阻,应该引入_______。

为了减小输出电阻,应该引入_______。

为了增大输出电阻,应该引入_______。

a.电压负反馈b.电流负反馈c.串联负反馈d.并联负反馈4.负反馈所能够抑制的干扰和噪声是__________。

a.外界对输入信号的干扰和噪声b.外界对输出信号的干扰和噪声c.反馈环内的干扰和噪声d.反馈环外的干扰和噪声5.为了得到一个由电流控制的电压源,应选择_______负反馈放大电路。

为了得到一个由电压控制的电流源,应选择_______负反馈放大电路。

a.电压串联负反馈b.电压并联负反馈|c.电流串联负反馈d.电流并联负反馈6.为了得到一个由电流控制的电流源,应选择_______负反馈放大电路。

a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈7.为了增大从电流源索取的电流并增大带负载的能力,应选择_______负反馈放大电路。

为了减小从电压源索取的电流并增大带负载的能力,应选择_______负反馈放大电路。

a.电压串联负反馈b.电压并联负反馈c.电流串联负反馈d.电流并联负反馈8.负反馈放大电路产生自激的条件是_______。

~=1 =-1 c.AB=0 =∞9.单管共射放大电路如果通过电阻引入负反馈,则__________。

如果单管共集放大电路如果通过电阻引入负反馈,则__________。

a.一定会产生高频自激b.一定不会产生高频自激c.一般不会产生高频自激d.可能产生高频自激10.多级负反馈放大电路容易引起自激振荡的原因是____________。

a.电路增益A f 过大b. 反馈系数B 过大c.反馈深度F 过大d.各级放大电路的参数分散答:!1.bcd b c d c a b 4. c 5. b c 6. d a d 10 d7-2 判断题7-2图中各放大电路是否引入了反馈。

如果引入,判断是直流反馈、交流反馈、交直流反馈是正反馈还是负反馈假设所有电容对交流信号均可视为短路。

题7-2图(a )(b )u ou o(c )u ou o分析:判断电路有无反馈的方法:观察放大电路的输入回路和输出回路之间是否有起联系作用的反馈网络。

如果有,则有反馈;如果没有,则无反馈。

解答:(a)引入了直流负反馈。

(b )引入了交直流负反馈。

"(c )没有引入反馈。

(d )引入了交直流负反馈。

(李金平教材,5-1,P235)(李金平教材,5-2,P236)7-3在题7-3图所示各电路中,试指明反馈网络是由那些元件组成的,并判断所引入的反馈类型(正或负反馈、直流或交流反馈、电压或电流反馈、串联或并联反馈)+u o-(a)(b)(c)(d)(e)u u i2(f )CC+V CC(g)u u o(h)u -+u o -+u -+u o -(i)CC+u o -+u -(j)题7-3图分析:1.反馈网络(元器件)判断方法:与输入回路有关,又与输出回路有关的网络。

%2.直流或交流反馈判断方法—电容观察法:(1)反馈通路如存在隔直电容,则为交流反馈。

(2)反馈通路如存在旁路电容,则为直流反馈。

(3)反馈通路不存在电容,则为交直流混合反馈。

3.正或负反馈判断方法—瞬时极性法:在放大电路的输入端,假设输入信号的电压极性,可用“+”、“-”表示,信号瞬时极性按如下传输方向变化:基本放大器输入基本放大器输出反馈网络放大器输入,判断出反馈信号的瞬时电压极性。

如果反馈信号的瞬时极性使净输入减小,则为负反馈;反之为正反馈。

需要注意的是:CE组态输出与输入反相,即反极性,CB、CC组态输出与输入同极性。

信号经过耦合电容、电阻等元件传递信号时,一般只产生衰减而瞬时极性不变。

4.电压或电流反馈判断方法:判断方法1(输出电压短路法):将输出电压‘短路’,若反馈信号为零,则为电压反馈;若反馈信号仍然存在,则为电流反馈。

判断方法2(电流电压比例法):反馈信号与输出电压成比例,则为电压反馈,与电流成比例,则为电流反馈。

)5.并联或串联反馈判断方法:反馈信号与输入信号加在放大电路输入回路的同一个电极,则为并联反馈;反之,加在放大电路输入回路的两个不同的电极,则为串联反馈。

本题目利用定义法判断电路(a)、(c)的正负反馈,利用瞬时极性法判断其他电路。

解:(a)R E构成电流串联负反馈;(b)R f、R E1构成电压串联负反馈。

(c)R3、R2构成电压串联负反馈。

(d)R5、R3构成电压串联负反馈。

(e)R EE构成电流串联负反馈。

\(f)R5、R2构成电压串联负反馈。

(g)R3、R5、R6、VT3构成电流串联负反馈。

(说明:可以把该题目差分电路的双端输入等效为单端输入。

尽管该电路是电流串联反馈,但是输出端的反馈信号是通过R6上得到的电压改变VT3的电流,改变反馈引入到输入端电压的大小的。

而R6上电压的大小与R5没有直接关系,但是有间接关系。

)(h)R6、R3构成电流并联负反馈。

(i)R f构成电压并联负反馈。

(j)R f、R E2构成电流并联负反馈。

(李金平教材,5-3,P235)^7-4 某半导体收音机的输入级如题7-4图所示。

试判断该电路中是否有反馈如果有反馈,属于何种反馈组态题7-4图+u o-L解:1. R f1、R E1构成电压串联负反馈;是交直流反馈; 2. R f2、R 3构成电流并联负反馈,是直流反馈。

(陈大钦习题解答,6.3.1,P254)7-5 说明在深负反馈条件下估算增益的方法。

:解答:负反馈放大电路框图如题7-5图所示。

题7-5图反馈条件下,电路总增益(闭环增益)为ABAX X A o +==1i f在深度负反馈条件下,有|1+AB|>>1,此时有1+AB ≈AB 。

BX X X X A o o 1f i f =≈=∴对深度负反馈放大器的增益估算方法通常有两种:?方法一:利用BA 1f ≈直接计算四种组态的增益。

方法二:利用ff X X A o≈计算增益。

串联反馈时,X f =u f ≈ u i ;并联反馈时,X f =i f ≈ i i 。

(华成英习题解答,7-10,P60,陈大钦,6.3.2(a),P256)7-6放大电路如题7-6图所示。

试判断电路中是否有反馈如果有反馈,属于何种反馈组态并给出反馈电路的反馈系数和电压放大倍数的表达式。

题7-6图(a)(b)+u -(c)R +u -R L(d)解答:图(a )放大电路引入了电压并联负反馈。

、反馈系数 fo f G 1R u i B -==对于深度负反馈,f fo G i o Rf 1R i u B i u A -==≈=闭环电压放大倍数为 ()ii r R R r R i u u u A +-=+≈=B fB i o i o Uf 当考虑深负反馈有i B r R >>时,有Bf Uf RRA -≈图(b )放大电路引入了电流串联负反馈。

R E 两端电压为u f ,反馈网络由R E1、R E2、R f 组成。

反馈系数:()()3E f 1E 3E 1E o1E o 3E f 1E 3E ofR R R R R R i R i R R R R i uB ++⋅-=⨯⎪⎪⎭⎫ ⎝⎛⨯++-== 对于深度负反馈,f fo R i o Gf 1R u i B u i A -==≈=闭环电压放大倍数为 ()()[]()3E 1E L C33E f 1E f L C3o i o Uf R R R //R R R R u R //R i u u A ⋅⋅++--≈≈= (图(c )放大电路引入了电流并联负反馈。

反馈系数 f2E 2E o f I R R R i i B +==对于深度负反馈,fo I i o If 1i i B i i A =≈=电压放大倍数为()()()()⎪⎪⎭⎫⎝⎛+⋅⎪⎪⎭⎫ ⎝⎛+=+≈+≈=2E f2E i s LC2i s f L C2o i s i L C2o s o Usf RR R r R R //R r R i R //R i r R i R //R i u u A 当考虑深负反馈时,有i s r R >>()()2E s f 2E L C2s o Usf R R R R R //R u uA +⋅≈=∴ 图(d )放大电路引入了电压并联负反馈。

|反馈系数:fo f G 1R u i B -==对于深度负反馈,f o G i o Rf 1i u B i u A =≈=电压放大倍数为 ()()()i s fi s f o i s i o s o Usf r R R r R i u r R i u u u A +-=+≈+≈=当考虑深负反馈时,有i s r R >> sf s o Usf R Ru u A -≈==(李金平教材,5-10,P235)7-7 在题7-7图所示电路中,引入适当的负反馈,以满足提高输入电阻和带负载能力的要求。

引入该反馈后,当R B =1k Ω时,40io Uf ==u uA ,试计算反馈电阻R f 的值。

)CCEE+u S-题7-7图分析:输入端引入串联反馈可以提高输入电阻。

带载能力强说明电路的输出电阻小,输出端应引入电压反馈以减小输出电阻。

因此电路应该引入电压串联负反馈。

解:为了满足题目要求,需要采用电压串联负反馈。

加反馈后的放大电路如题7-7图a 所示。

k Ω39k Ω1401401f B f B B U Ui o U ===+==≈=R R R R R B B u u A 解得已知CCEE+u S-题7-7图a;(李金平教材,5-12,P235)7-8 一个多级放大电路如题7-8图所示。

试说明为了实现以下要求,应该分别引入什么反馈组态分别画出加入反馈后的电路图。

1.要求进一步稳定各直流工作点。

2.要求负载电阻R L 变动时,输出电压u O 基本不变,而且输入级向信号源索取的电流较小。

3.要求负载电阻R L 变动时,输出电流Io 基本不变。

题7-8图CC分析: 1. *2.直流电流负反馈可以稳定直流工作点。

3. 电压负反馈可以稳定输出电压,电流负反馈可以稳定输出电流。

相关文档
最新文档
