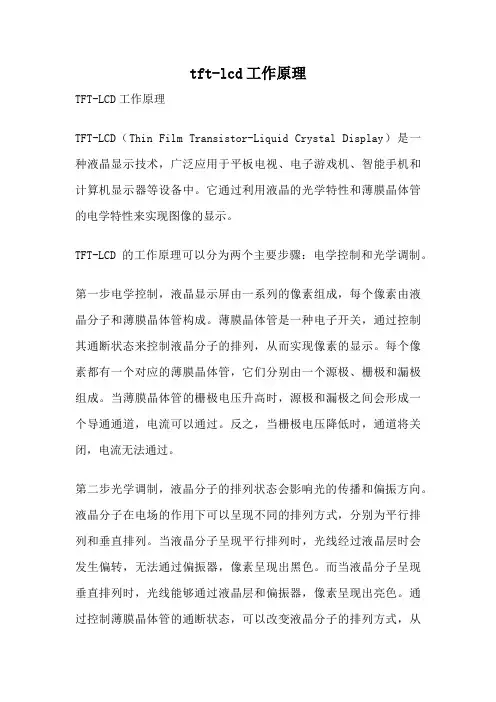

tft-lcd工作原理TFT-LCD工作原理TFT-LCD(Thin Film Transistor-Liquid Crystal Display)是一种液晶显示技术,广泛应用于平板电视、电子游戏机、智能手机和计算机显示器等设备中。

它通过利用液晶的光学特性和薄膜晶体管的电学特性来实现图像的显示。

TFT-LCD的工作原理可以分为两个主要步骤:电学控制和光学调制。

第一步电学控制,液晶显示屏由一系列的像素组成,每个像素由液晶分子和薄膜晶体管构成。

薄膜晶体管是一种电子开关,通过控制其通断状态来控制液晶分子的排列,从而实现像素的显示。

每个像素都有一个对应的薄膜晶体管,它们分别由一个源极、栅极和漏极组成。

当薄膜晶体管的栅极电压升高时,源极和漏极之间会形成一个导通通道,电流可以通过。

反之,当栅极电压降低时,通道将关闭,电流无法通过。

第二步光学调制,液晶分子的排列状态会影响光的传播和偏振方向。

液晶分子在电场的作用下可以呈现不同的排列方式,分别为平行排列和垂直排列。

当液晶分子呈现平行排列时,光线经过液晶层时会发生偏转,无法通过偏振器,像素呈现出黑色。

而当液晶分子呈现垂直排列时,光线能够通过液晶层和偏振器,像素呈现出亮色。

通过控制薄膜晶体管的通断状态,可以改变液晶分子的排列方式,从而控制像素的亮度和颜色。

在TFT-LCD中,每个像素都包含有红、绿、蓝三个亚像素,通过调节每个亚像素的亮度和颜色来显示出丰富多彩的图像。

这是通过在液晶层前面加入颜色滤光片实现的。

颜色滤光片分别为红、绿、蓝三个基色,与每个亚像素一一对应。

当液晶分子呈现垂直排列时,光线可以通过液晶层和颜色滤光片,从而显示出相应的颜色。

而当液晶分子呈现平行排列时,光线无法通过颜色滤光片,像素呈现出黑色。

TFT-LCD的工作原理是通过电学控制和光学调制来实现图像的显示。

电学控制通过控制薄膜晶体管的通断状态来改变液晶分子的排列方式,从而实现像素的亮度和颜色的控制。

tft lcd工作原理

tft lcd工作原理

tft lcd工作原理
TFT(薄膜晶体管)LCD(液晶显示器)是一种基于薄膜晶体
管技术的液晶显示器。

其工作原理如下:
1. 像素结构:TFT LCD由一系列的像素组成,每个像素都包
含了红、绿、蓝三个基色的液晶单元和一个薄膜晶体管。

液晶单元根据电压的变化来控制光的透过程度,从而实现颜色的显示。

薄膜晶体管则负责控制电流的开关。

每个像素中的液晶单元和薄膜晶体管都被附着在透明的玻璃基板上。

2. 薄膜晶体管的作用:薄膜晶体管是TFT LCD的核心部件,
它负责控制电流的开关。

当电流通过薄膜晶体管时,它会改变液晶单元的电场,从而改变其透光性质。

薄膜晶体管的开关控制是通过将其上的栅极电压调高或调低来实现的,进而控制液晶单元的透光程度。

3. 光的透过过程:当液晶单元处于关闭状态时,它不能透过光,显示为黑色。

当液晶单元处于开启状态时,根据电场的变化,液晶分子会重新排列,使光线通过透射,显示为不同的颜色和亮度。

4. 控制信号:为了控制TFT LCD的每个像素,需要向每个像
素提供控制信号。

这些控制信号是通过一些线路和电路驱动器传递的,以确保每个像素都能准确显示所需的颜色和亮度。

总结来说,TFT LCD的工作原理是通过控制薄膜晶体管来调
节液晶单元的透光性质,从而显示不同的颜色和亮度。

通过像
素的排列和控制信号的传递,TFT LCD可以呈现出清晰、亮丽的图像。

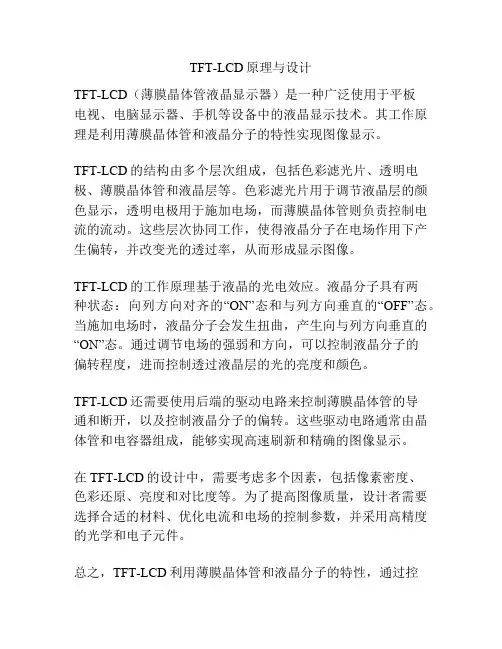

TFT-LCD原理与设计

TFT-LCD原理与设计

TFT-LCD原理与设计
TFT-LCD(薄膜晶体管液晶显示器)是一种广泛使用于平板
电视、电脑显示器、手机等设备中的液晶显示技术。

其工作原理是利用薄膜晶体管和液晶分子的特性实现图像显示。

TFT-LCD的结构由多个层次组成,包括色彩滤光片、透明电极、薄膜晶体管和液晶层等。

色彩滤光片用于调节液晶层的颜色显示,透明电极用于施加电场,而薄膜晶体管则负责控制电流的流动。

这些层次协同工作,使得液晶分子在电场作用下产生偏转,并改变光的透过率,从而形成显示图像。

TFT-LCD的工作原理基于液晶的光电效应。

液晶分子具有两
种状态:向列方向对齐的“ON”态和与列方向垂直的“OFF”态。

当施加电场时,液晶分子会发生扭曲,产生向与列方向垂直的“ON”态。

通过调节电场的强弱和方向,可以控制液晶分子的
偏转程度,进而控制透过液晶层的光的亮度和颜色。

TFT-LCD还需要使用后端的驱动电路来控制薄膜晶体管的导
通和断开,以及控制液晶分子的偏转。

这些驱动电路通常由晶体管和电容器组成,能够实现高速刷新和精确的图像显示。

在TFT-LCD的设计中,需要考虑多个因素,包括像素密度、
色彩还原、亮度和对比度等。

为了提高图像质量,设计者需要选择合适的材料、优化电流和电场的控制参数,并采用高精度的光学和电子元件。

总之,TFT-LCD利用薄膜晶体管和液晶分子的特性,通过控
制电场来实现图像显示。

其设计需要考虑多个因素,以实现高质量的图像效果。

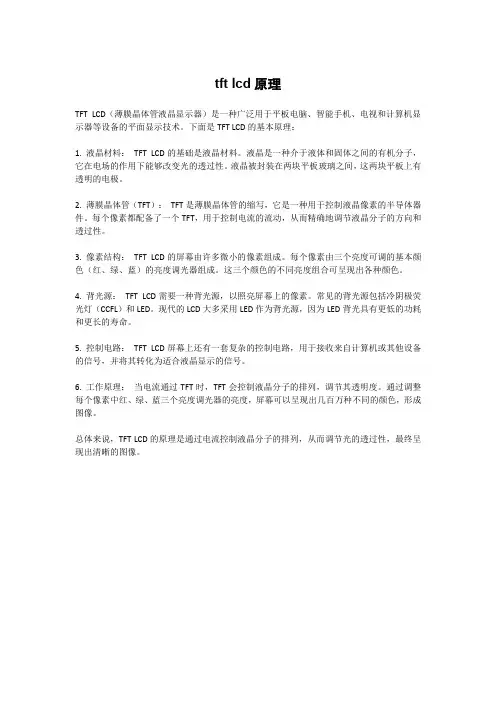

tft lcd原理

tft lcd原理

tft lcd原理
TFT LCD(薄膜晶体管液晶显示器)是一种广泛用于平板电脑、智能手机、电视和计算机显示器等设备的平面显示技术。

下面是TFT LCD的基本原理:
1. 液晶材料:TFT LCD的基础是液晶材料。

液晶是一种介于液体和固体之间的有机分子,它在电场的作用下能够改变光的透过性。

液晶被封装在两块平板玻璃之间,这两块平板上有透明的电极。

2. 薄膜晶体管(TFT):TFT是薄膜晶体管的缩写,它是一种用于控制液晶像素的半导体器件。

每个像素都配备了一个TFT,用于控制电流的流动,从而精确地调节液晶分子的方向和透过性。

3. 像素结构:TFT LCD的屏幕由许多微小的像素组成。

每个像素由三个亮度可调的基本颜色(红、绿、蓝)的亮度调光器组成。

这三个颜色的不同亮度组合可呈现出各种颜色。

4. 背光源:TFT LCD需要一种背光源,以照亮屏幕上的像素。

常见的背光源包括冷阴极荧光灯(CCFL)和LED。

现代的LCD大多采用LED作为背光源,因为LED背光具有更低的功耗和更长的寿命。

5. 控制电路:TFT LCD屏幕上还有一套复杂的控制电路,用于接收来自计算机或其他设备的信号,并将其转化为适合液晶显示的信号。

6. 工作原理:当电流通过TFT时,TFT会控制液晶分子的排列,调节其透明度。

通过调整每个像素中红、绿、蓝三个亮度调光器的亮度,屏幕可以呈现出几百万种不同的颜色,形成图像。

总体来说,TFT LCD的原理是通过电流控制液晶分子的排列,从而调节光的透过性,最终呈现出清晰的图像。

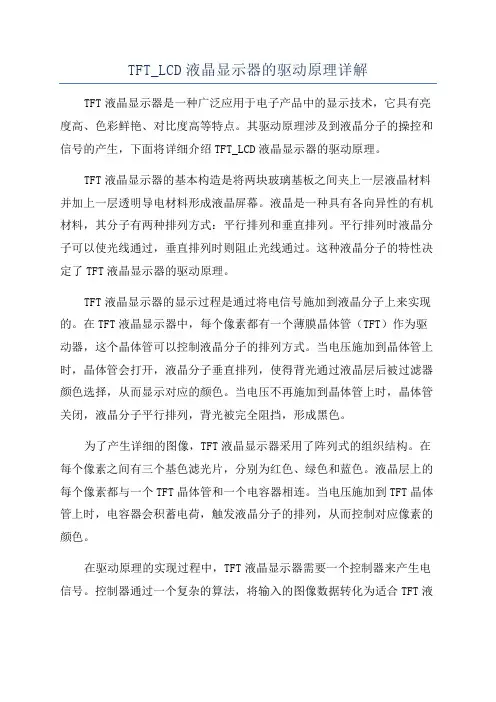

TFT_LCD液晶显示器的驱动原理详解

TFT_LCD液晶显示器的驱动原理详解

TFT_LCD液晶显示器的驱动原理详解TFT液晶显示器是一种广泛应用于电子产品中的显示技术,它具有亮度高、色彩鲜艳、对比度高等特点。

其驱动原理涉及到液晶分子的操控和信号的产生,下面将详细介绍TFT_LCD液晶显示器的驱动原理。

TFT液晶显示器的基本构造是将两块玻璃基板之间夹上一层液晶材料并加上一层透明导电材料形成液晶屏幕。

液晶是一种具有各向异性的有机材料,其分子有两种排列方式:平行排列和垂直排列。

平行排列时液晶分子可以使光线通过,垂直排列时则阻止光线通过。

这种液晶分子的特性决定了TFT液晶显示器的驱动原理。

TFT液晶显示器的显示过程是通过将电信号施加到液晶分子上来实现的。

在TFT液晶显示器中,每个像素都有一个薄膜晶体管(TFT)作为驱动器,这个晶体管可以控制液晶分子的排列方式。

当电压施加到晶体管上时,晶体管会打开,液晶分子垂直排列,使得背光通过液晶层后被过滤器颜色选择,从而显示对应的颜色。

当电压不再施加到晶体管上时,晶体管关闭,液晶分子平行排列,背光被完全阻挡,形成黑色。

为了产生详细的图像,TFT液晶显示器采用了阵列式的组织结构。

在每个像素之间有三个基色滤光片,分别为红色、绿色和蓝色。

液晶层上的每个像素都与一个TFT晶体管和一个电容器相连。

当电压施加到TFT晶体管上时,电容器会积蓄电荷,触发液晶分子的排列,从而控制对应像素的颜色。

在驱动原理的实现过程中,TFT液晶显示器需要一个控制器来产生电信号。

控制器通过一个复杂的算法,将输入的图像数据转化为适合TFT液晶显示器的电信号,以实现图像的显示。

控制器还负责对TFT晶体管进行驱动,为每个像素提供适当的电压。

另外,TFT液晶显示器还需要背光模块来提供光源。

背光模块通常使用冷阴极荧光灯(CCFL)或者白色LED来产生光线。

背光通过液晶分子的排列方式来调节光的透过程度,从而形成不同的颜色。

为了提供更好的显示效果,在TFT液晶显示器中还需要增加背光的亮度和对比度的调节功能。

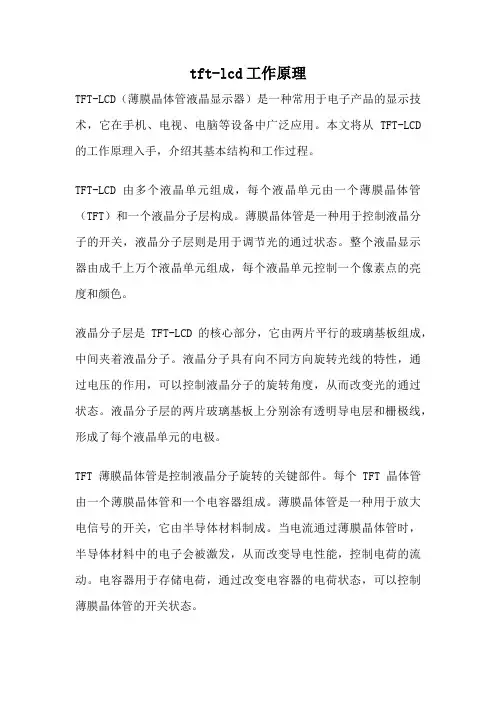

tft-lcd工作原理

tft-lcd工作原理

tft-lcd工作原理TFT-LCD(薄膜晶体管液晶显示器)是一种常用于电子产品的显示技术,它在手机、电视、电脑等设备中广泛应用。

本文将从TFT-LCD 的工作原理入手,介绍其基本结构和工作过程。

TFT-LCD由多个液晶单元组成,每个液晶单元由一个薄膜晶体管(TFT)和一个液晶分子层构成。

薄膜晶体管是一种用于控制液晶分子的开关,液晶分子层则是用于调节光的通过状态。

整个液晶显示器由成千上万个液晶单元组成,每个液晶单元控制一个像素点的亮度和颜色。

液晶分子层是TFT-LCD的核心部分,它由两片平行的玻璃基板组成,中间夹着液晶分子。

液晶分子具有向不同方向旋转光线的特性,通过电压的作用,可以控制液晶分子的旋转角度,从而改变光的通过状态。

液晶分子层的两片玻璃基板上分别涂有透明导电层和栅极线,形成了每个液晶单元的电极。

TFT薄膜晶体管是控制液晶分子旋转的关键部件。

每个TFT晶体管由一个薄膜晶体管和一个电容器组成。

薄膜晶体管是一种用于放大电信号的开关,它由半导体材料制成。

当电流通过薄膜晶体管时,半导体材料中的电子会被激发,从而改变导电性能,控制电荷的流动。

电容器用于存储电荷,通过改变电容器的电荷状态,可以控制薄膜晶体管的开关状态。

TFT-LCD的工作过程可以分为两个阶段:光的控制和电信号的控制。

在光的控制阶段,背光源发出白光,经过液晶分子层后,根据电压的作用,液晶分子的旋转角度不同,光的透过率也不同,从而实现对光的控制。

在电信号的控制阶段,输入的电信号经过电路控制,通过薄膜晶体管控制对应液晶单元的电压,从而控制液晶分子的旋转角度,进而控制光的透过率。

TFT-LCD的优点在于色彩鲜艳、显示效果好、功耗低等。

与传统的CRT显示器相比,TFT-LCD具有更高的分辨率、更快的响应速度和更薄的厚度。

此外,TFT-LCD还具有广视角、抗干扰能力强等特点,使其在各种电子设备中得到广泛应用。

TFT-LCD是一种基于薄膜晶体管和液晶分子层的显示技术,通过控制液晶分子的旋转角度,实现光的控制,并通过薄膜晶体管控制电信号,实现对液晶分子的控制。

tft工作原理

tft工作原理

tft工作原理
TFT(薄膜晶体管)是一种基于薄膜技术的半导体器件,常用
于液晶显示器(LCD)平面面板的驱动。

以下是TFT的工作
原理:
1. TFT结构:TFT是由多个薄膜层组成的结构。

其中包括透明导电层(一般为透明的氧化铟锡涂层,ITO层),绝缘层(一般为二氧化硅或硅氧化铝),以及半导体层(多晶硅或非晶硅)。

2. 偏压施加:在TFT中,电场通过透明导电层施加在半导体
层上,可以调节半导体层的导电性。

3. 管道形成:由于施加的电压,半导体层中部分区域的导电特性会发生变化,形成了导电通道。

这个导电通道可以控制液晶的透过性,从而控制显示器上的像素显示。

4. 控制信号:通过在透明导电层上施加不同的控制信号,可以调节TFT中的电场大小,从而控制液晶的偏振状态。

5. 灯光透过:控制液晶的偏振状态会影响灯光通过液晶显示层的方式。

通过透明的导电层和绝缘层,光线可以透射到显示面板中。

6. 显示亮度:液晶显示层通过调节透光性来控制像素的亮度。

当电压施加到TFT时,液晶分子会扭曲并影响光线的透过性。

这种扭曲可以通过不同的信号施加来控制,从而达到调节亮度
的效果。

综上所述,TFT通过控制透明导电层和半导体层之间的电场来调节液晶的偏振状态,从而控制显示器的像素亮度和透明性。

tft lcd 工作原理

tft lcd 工作原理

tft lcd 工作原理
TFT LCD(薄膜晶体管液晶显示器)是一种常见的显示技术,广泛应用于电子设备中,例如平板电脑、智能手机和电视等。

下面是TFT LCD的工作原理:
1. 液晶层:TFT LCD最关键的部分是液晶层,液晶层由液晶
分子组成,液晶分子可以通过电场的作用改变其在空间中的排列方式。

2. 背光源:TFT LCD需要一个背光源,通常采用LED(Light Emitting Diode)作为背光源。

背光源会在显示器的后面提供
均匀的光源,通过液晶层透过背光源的光来显示图像。

3. 薄膜晶体管阵列:液晶层的每个像素点都包含一个对应的薄膜晶体管。

这些薄膜晶体管阵列是连接在导线网格上的,用于控制液晶层中液晶分子的排列方式。

4. 驱动电路:TFT LCD中的驱动电路负责控制薄膜晶体管阵列,通过在特定像素点上施加电压,改变液晶分子的排列方式。

这样,液晶层就可以根据不同的电压来控制光的透过程度,从而生成不同的颜色和亮度。

5. 控制器:TFT LCD还包含一个控制器,用于接收来自电子
设备的信号,并将其转化为正确的像素点显示在液晶屏上。

控制器通常采用计算机程序或者芯片实现。

总的来说,TFT LCD的工作原理是通过控制驱动电路中的薄
膜晶体管阵列,在液晶层中施加电场,进而控制液晶分子的排列方式,从而控制光的透过程度,最终显示出图像。

TFT-LCD液晶显示原理.doc

TFT-LCD液晶显示原理.doc
双光轴 (biaxial) 单光轴(uniaxial) 异 (Anisotropic) (Isotropic)
固态结晶 (Crystalline)
Sematic C phase
Sematic A phase
Nematic phase
液态 (Liquid)
态(Liquid crystalline)


胆固醇液晶(Cholesteric)

液晶(LC, liquid crystal)的分类
1.层状液晶(Sematic) : 其结构是由液晶棒状分子聚集一起, 形成一层一层的结构. 其每一 层的分子的长轴方向相互平行. 且此长轴的方向对于每一层平面是垂直或有一倾斜角. 由于 其结构非常近似于晶体, 所以又称做近晶相. 其秩序参数S(order parameter)趋近于1. 在层状 型液晶层与层间的键结会因为温度而断裂 ,所以层与层间较易滑动. 但是每一层内的分子键 结较强, 所以不易被打断. 因此就单层来看, 其排列不仅有序且黏性较大. 如果我们利用巨观 的现象来描述液晶的物理特性的话, 我们可以把一群区域性液晶分子的平均指向定为指向矢 (director), 这就是这一群区域性的液晶分子平均方向. 而以层状液晶来说, 由于其液晶分子 会形成层状的结构, 因此又可就其指向矢的不同再分类出不同的层状液晶. 当其液晶分子的 长轴都是垂直站立的话, 就称之为"Sematic A phase". 如果液晶分子的长轴站立方向有某种 的倾斜(tilt)角度,就称之为"Sematic C phase". 以A,C等字母来命名, 这是依照发现的先后顺 序来称呼, 依此类推, 应该会存在有一个"Sematic B phase"才是. 不过后来发觉B phase其实 是C phase的一种变形而已, 原因是C phase如果带chiral的结构就是B phase. 也就是说Chiral sematic C phase就是Sematic B phase(请见图4). 而其结构中的一层一层液晶分子, 除了每 一层的液晶分子都具有倾斜角度之外, 一层一层之间的倾斜角度还会形成像螺旋的结构. 2.线状液晶(Nematic) : Nematic这个字是希腊字, 代表的意思与英文的thread是一样的. 主 要是因为用肉眼观察这种液晶时, 看起来会有像丝线一般的图样. 这种液晶分子在空间上具 有一维的规则性排列, 所有棒状液晶分子长轴会选择某一特定方向(也就是指向矢)作为主轴 并相互平行排列. 而且不像层状液晶一样具有分层结构. 与层列型液晶比较其排列比较无秩 序, 也就是其秩序参数S较层状型液晶较小. 另外其黏度较小, 所以较易流动(它的流动性主要 来自对于分子长轴方向较易自由运动)。线状液晶就是现在的TFT液晶显示器常用的 TN(Twisted nematic)型液晶.

TFT_LCD液晶显示器的驱动原理详解

TFT_LCD液晶显示器的驱动原理详解

TFT LCD液晶显示器的驱动原理TFT LCD液晶显示器的驱动原理(一)我们针对TFT LCD的整体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些架构上差异的关系, 而有所不同. 首先我们来介绍由于Cs(storage capacitor)储存电容架构不同, 所形成不同驱动系统架构的原理.Cs(storage capacitor)储存电容的架构一般最常见的储存电容架构有两种, 分别是Cs on gate与Cs on common这两种. 这两种顾名思义就可以知道, 它的主要差别就在于储存电容是利用gate走线或是common走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了让充好电的电压,能保持到下一次更新画面的时候之用. 所以我们就必须像在CMOS的制程之中, 利用不同层的走线, 来形成平行板电容. 而在TFT LCD的制程之中, 则是利用显示电极与gate走线或是common走线,所形成的平行板电容,来制作出储存电容Cs.图1就是这两种储存电容架构, 从图中我们可以很明显的知道, Cs on gate由于不必像Cs on common一样, 需要增加一条额外的common走线, 所以它的开口率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要因素. 所以现今面板的设计大多使用Cs on gate的方式. 但是由于Cs on gate的方式, 它的储存电容是由下一条的gate走线与显示电极之间形成的.(请见图2的Cs on gate与Cs on common的等效电路) 而gate走线, 顾名思义就是接到每一个TFT的gate端的走线, 主要就是作为gate driver送出信号, 来打开TFT, 好让TFT对显示电极作充放电的动作. 所以当下一条gate走线, 送出电压要打开下一个TFT时 ,便会影响到储存电容上储存电压的大小. 不过由于下一条gate走线打开到关闭的时间很短,(以1024*768分辨率, 60Hz更新频率的面板来说. 一条gate走线打开的时间约为20us, 而显示画面更新的时间约为16ms, 所以相对而言, 影响有限.) 所以当下一条gate走线关闭, 回复到原先的电压, 则Cs储存电容的电压, 也会随之恢复到正常. 这也是为什么, 大多数的储存电容设计都是采用Cs on gate 的方式的原因.至于common走线, 我们在这边也需要顺便介绍一下. 从图2中我们可以发现, 不管您采用怎样的储存电容架构, Clc的两端都是分别接到显示电极与common. 既然液晶是充满在上下两片玻璃之间, 而显示电极与TFT都是位在同一片玻璃上, 则common电极很明显的就是位在另一片玻璃之上. 如此一来, 由液晶所形成的平行板电容Clc, 便是由上下两片玻璃的显示电极与common电极所形成. 而位于Cs储存电容上的common电极, 则是另外利用位于与显示电极同一片玻璃上的走线, 这跟Clc上的common电极是不一样的, 只不过它们最后都是接到相同的电压就是了.整块面板的电路架构从图3中我们可以看到整片面板的等效电路, 其中每一个TFT与Clc跟Cs所并联的电容, 代表一个显示的点. 而一个基本的显示单元pixel,则需要三个这样显示的点,分别来代表RGB三原色. 以一个1024*768分辨率的TFT LCD来说, 共需要1024*768*3个这样的点组合而成. 整片面板的大致结构就是这样, 然后再藉由如图3中 gate driver所送出的波形, 依序将每一行的TFT打开, 好让整排的source driver同时将一整行的显示点, 充电到各自所需的电压, 显示不同的灰阶. 当这一行充好电时, gate driver便将电压关闭, 然后下一行的gate driver便将电压打开, 再由相同的一排source driver对下一行的显示点进行充放电. 如此依序下去, 当充好了最后一行的显示点, 便又回过来从头从第一行再开始充电. 以一个1024*768 SVGA分辨率的液晶显示器来说, 总共会有768行的g ate走线, 而source走线则共需要1024*3=3072条. 以一般的液晶显示器多为60Hz的更新频率来说, 每一个画面的显示时间约为1/6 0=16.67ms. 由于画面的组成为768行的gate走线, 所以分配给每一条gate走线的开关时间约为16.67ms/768=21.7us. 所以在图3 g ate driver送出的波形中, 我们就可以看到, 这些波形为一个接着一个宽度为21.7us的脉波, 依序打开每一行的TFT. 而sourcedriver则在这21.7us的时间内, 经由source走线, 将显示电极充放电到所需的电压, 好显示出相对应的灰阶.面板的各种极性变换方式由于液晶分子还有一种特性,就是不能够一直固定在某一个电压不变, 不然时间久了, 你即使将电压取消掉, 液晶分子会因为特性的破坏, 而无法再因应电场的变化来转动, 以形成不同的灰阶. 所以每隔一段时间, 就必须将电压恢复原状, 以避免液晶分子的特性遭到破坏. 但是如果画面一直不动, 也就是说画面一直显示同一个灰阶的时候怎么办? 所以液晶显示器内的显示电压就分成了两种极性, 一个是正极性, 而另一个是负极性. 当显示电极的电压高于common电极电压时, 就称之为正极性. 而当显示电极的电压低于c ommon电极的电压时, 就称之为负极性. 不管是正极性或是负极性, 都会有一组相同亮度的灰阶. 所以当上下两层玻璃的压差绝对值是固定时, 不管是显示电极的电压高, 或是common电极的电压高, 所表现出来的灰阶是一模一样的. 不过这两种情况下, 液晶分子的转向却是完全相反, 也就可以避免掉上述当液晶分子转向一直固定在一个方向时, 所造成的特性破坏. 也就是说, 当显示画面一直不动时, 我们仍然可以藉由正负极性不停的交替, 达到显示画面不动, 同时液晶分子不被破坏掉特性的结果. 所以当您所看到的液晶显示器画面虽然静止不动, 其实里面的电压正在不停的作更换, 而其中的液晶分子正不停的一次往这边转, 另一次往反方向转呢!图4就是面板各种不同极性的变换方式, 虽然有这么多种的转换方式, 它们有一个共通点, 都是在下一次更换画面数据的时候来改变极性. 以60Hz的更新频率来说, 也就是每16ms, 更改一次画面的极性. 也就是说, 对于同一点而言, 它的极性是不停的变换的. 而相邻的点是否拥有相同的极性, 那可就依照不同的极性转换方式来决定了. 首先是frame inversion, 它整个画面所有相邻的点, 都是拥有相同的极性. 而row inversion与column inversion则各自在相邻的行与列上拥有相同的极性. 另外在dot inversion上, 则是每个点与自己相邻的上下左右四个点, 是不一样的极性. 最后是delta inversion, 由于它的排列比较不一样, 所以它是以RGB 三个点所形成的pixel作为一个基本单位, 当以pixel为单位时, 它就与dot inversion很相似了, 也就是每个pixel与自己上下左右相邻的pixel,是使用不同的极性来显示的.Common电极的驱动方式图5及图6为两种不同的Common电极的电压驱动方式, 图5中Common电极的电压是一直固定不动的, 而显示电极的电压却是依照其灰阶的不同, 不停的上下变动. 图5中是256灰阶的显示电极波形变化, 以V0这个灰阶而言, 如果您要在面板上一直显示V0这个灰阶的话, 则显示电极的电压就必须一次很高, 但是另一次却很低的这种方式来变化. 为什么要这么复杂呢? 就如同我们前面所提到的原因一样, 就是为了让液晶分子不会一直保持在同一个转向, 而导致物理特性的永久破坏. 因此在不同的frame中, 以V0这个灰阶来说, 它的显示电极与common电极的压差绝对值是固定的, 所以它的灰阶也一直不曾更动. 只不过位在Clc两端的电压, 一次是正的, 称之为正极性, 而另一次是负的, 称之为负极性. 而为了达到极性不停变换这个目的, 我们也可以让common电压不停的变动, 同样也可以达到让Clc两端的压差绝对值固定不变, 而灰阶也不会变化的效果, 而这种方法, 就是图6所显示的波形变化. 这个方法只是将common电压 一次很大, 一次很小的变化. 当然啦, 它一定要比灰阶中最大的电压还大, 而电压小的时候则要比灰阶中最小的电压还要小才行. 而各灰阶的电压与图5中的一样, 仍然要一次大一次小的变化.这两种不同的Common驱动方式影响最大的就是source driver的使用. 以图7中的不同Common电压驱动方式的穿透率来说, 我们可以看到, 当common电极的电压是固定不变的时候, 显示电极的最高电压, 需要到达common电极电压的两倍以上. 而显示电极电压的提供, 则是来自于source driver. 以图七中common电极电压若是固定于5伏特的话, 则source driver所能提供的工作电压范围就要到10伏特以上. 但是如果common电极的电压是变动的话, 假使common电极电压最大为5伏特, 则source driver的最大工作电压也只要为5伏特就可以了. 就source driver的设计制造来说, 需要越高电压的工作范围, 制程与电路的复杂度相对会提高, 成本也会因此而加高.面板极性变换与common电极驱动方式的选用并不是所有的面板极性转换方式都可以搭配上述两种common电极的驱动方式. 当common电极电压固定不变时, 可以使用所有的面板极性转换. 但是如果common电压是变动的话, 则面板极性转换就只能选用frame inversion与row inversion.(请见表1) 也就是说, 如果你想使用column inversion或是dot inversion的话, 你就只能选用 common电极电压固定不动的驱动方式. 为什么呢? 之前我们曾经提到 common电极是位于跟显示电极不同的玻璃上, 在实际的制作上时, 其实这一整片玻璃都是common电极. 也就是说, 在面板上所有的显示点, 它们的common电压是全部接在一起的. 其次由于gate driver的操作方式是将同一行的所有TFT打开,好让source driver去充电, 而这一行的所有显示点, 它的common电极都是接在一起的, 所以如果你是选用common电极电压是可变动的方式的话, 是无法在一行TFT上, 来同时做到显示正极性与负极性的. 而column inversion与dot inversion的极性变换方式, 在一行的显示点上, 是要求每个相邻的点拥有不同的正负极性的. 这也就是为什么 common电极电压变动的方式仅能适用于frame inv ersion与row inversion的缘故. 而common电极电压固定的方式, 就没有这些限制. 因为其common电压一直固定, 只要source dri ver能将电压充到比common大就可以得到正极性, 比common电压小就可以得到负极性, 所以common电极电压固定的方式, 可以适用于各种面板极性的变换方式.表1面板极性变换方式 可使用的common电极驱动方式Frame inversion固定与变动Row inversion固定与变动Column inversion只能使用固定的common电极电压Dot inversion只能使用固定的common电极电压各种面板极性变换的比较现在常见使用在个人计算机上的液晶显示器, 所使用的面板极性变换方式, 大部分都是dot inversion. 为什么呢? 原因无它, 只因为dot inversion的显示品质相对于其它的面板极性变换方式, 要来的好太多了. 表2是各种面板极性变换方式的比较表. 所谓F licker的现象, 就是当你看液晶显示器的画面上时, 你会感觉到画面会有闪烁的感觉. 它并不是故意让显示画面一亮一灭来做出闪烁的视觉效果, 而是因为显示的画面灰阶在每次更新画面时, 会有些微的变动, 让人眼感受到画面在闪烁. 这种情况最容易发生在使用frame inversion的极性变换方式, 因为frame inversion整个画面都是同一极性, 当这次画面是正极性时, 下次整个画面就都变成了是负极性. 假若你是使用common电压固定的方式来驱动, 而common电压又有了一点误差(请见图8),这时候正负极性的同一灰阶电压便会有差别, 当然灰阶的感觉也就不一样. 在不停切换画面的情况下, 由于正负极性画面交替出现,你就会感觉到Flicker的存在. 而其它面板的极性变换方式, 虽然也会有此flicker的现象, 但由于它不像frame inversion 是同时整个画面一齐变换极性, 只有一行或是一列, 甚至于是一个点变化极性而已. 以人眼的感觉来说, 就会比较不明显. 至于crosstalk 的现象, 它指的就是相邻的点之间, 要显示的资料会影响到对方, 以致于显示的画面会有不正确的状况. 虽然crosstalk的现象成因有很多种, 只要相邻点的极性不一样, 便可以减低此一现象的发生. 综合这些特性, 我们就可以知道, 为何大多数人都使用dot inve rsion了. 表2面板极性变换方式 Flicker的现象 Crosstalk的现象Frame inversion明显 垂直与水平方向都易发生Row inversion不明显 水平方向容易发生Column inversion不明显 垂直方向容易发生Dot inversion几乎没有 不易发生面板极性变换方式, 对于耗电也有不同的影响. 不过它在耗电上需要考量其搭配的common电极驱动方式. 一般来说 common电极电压若是固定, 其驱动common电极的耗电会比较小. 但是由于搭配common电压固定方式的source driver其所需的电压比较高, 反而在source driver的耗电会比较大. 但是如果使用相同的common电极驱动方式, 在source driver的耗电来说,就要考量其输出电压的变动频率与变动电压大小. 一般来说, 在此种情形下, source driver的耗电,会有 dot inversion > row inversion > column inversion > frame inversion的状况. 不过现今由于dot inversion的source driver多是使用PN型的OP, 而不是像row inversi on是使用rail to rail OP, 在source driver中OP的耗电就会比较小. 也就是说由于source driver在结构及电路上的改进, 虽然先天上它的输出电压变动频率最高也最大(变动电压最大接近10伏特,而row inversion面板由于多是使用common电极电压变动的方式,其source driver的变动电压最大只有5伏特,耗电上会比较小), 但dot inversion面板的整体耗电已经减低很多了. 这也就是为什么大多数的液晶显示器都是使用dot inversion的方式.TFT LCD液晶显示器的驱动原理(二)上次跟大家介绍液晶显示器的驱动原理中有关储存电容架构,面板极性变换方式,以及common电压的驱动方式.这次我们延续上次的内容,继续针对feed through电压,以及二阶驱动的原理来做介绍.简单来说Feed through电压主要是由于面板上的寄生电容而产生的,而所谓三阶驱动的原理就是为了解决此一问题而发展出来的解决方式,不过我们这次只介绍二阶驱动,至于三阶驱动甚至是四阶驱动则留到下一次再介绍.在介绍feed through电压之前,我们先解释驱动系统中gate driver 所送出波形的timing图.SVGA分辨率的二阶驱动波形我们常见的1024*768分辨率的屏幕,就是我们通常称之为SVGA分辨率的屏幕.它的组成顾名思义就是以1024*768=7864 32个pixel来组成一个画面的数据.以液晶显示器来说,共需要1024*768*3个点(乘3是因为一个pixel需要蓝色,绿色,红色三个点来组成.)来显示一个画面.通常在面板的规划,把一个平面分成X-Y轴来说,在X轴上会有1024*3=3072列.这3072列就由8颗384输出channel的source driver来负责推动.而在Y轴上,会有768行.这768行,就由3颗256输出channel 的gate driver来负责驱动.图1就是SVGA分辨率的gate driver输出波形的timing图.图中gate 1 ~ 768分别代表着76 8个gate driver的输出.以SVGA的分辨率,60Hz的画面更新频率来计算,一个frame的周期约为16.67 ms.对gate 1来说,它的启动时间周期一样为16.67ms.而在这16.67 ms之间,分别需要让gate 1 ~ 768共768条输出线,依序打开再关闭.所以分配到每条线打开的时间仅有16.67ms/768=21.7us而已.所以每一条gate driver打开的时间相对于整个frame是很短的,而在这短短的打开时间之内,source driver再将相对应的显示电极充电到所需的电压.而所谓的二阶驱动就是指gate driver的输出电压仅有两种数值,一为打开电压,一为关闭电压.而对于common电压不变的驱动方式,不管何时何地,电压都是固定不动的.但是对于common电压变动的驱动方式,在每一个frame开始的第一条gate 1打开之前,就必须把电压改变一次.为什么要将这些输出电压的timing介绍过一次呢?因为我们接下来要讨论的feed thr ough电压,它的成因主要是因为面板上其它电压的变化,经由寄生电容或是储存电容,影响到显示电极电压的正确性.在LCD 面板上主要的电压变化来源有3个,分别是gate driver电压变化,source driver电压变化,以及common电压变化.而这其中影响最大的就是gate driver电压变化(经由Cgd或是Cs),以及common电压变化(经由Clc或是Cs+Clc).Cs on common架构且common电压固定不动的feed through电压我们刚才提到,造成有feed through电压的主因有两个.而在common电压固定不动的架构下,造成feed through电压的主因就只有gate driver的电压变化了.在图2中,就是显示电极电压因为feed through电压影响,而造成电压变化的波形图.在图中,请注意到gate driver打开的时间,相对于每个frame的时间比例是不正确的.在此我们是为了能仔细解释每个f rame的动作,所以将gate driver打开的时间画的比较大.请记住,正确的gate driver打开时间是如同图1所示,需要在一个frame的时间内,依序将768个gate driver走线打开的.所以每个gate走线打开的时间,相对于一个frame的时间,是很短的.当gate走线打开或关闭的那一瞬间,电压的变化是最激烈的,大约会有30~40伏特,再经由Cgd的寄生电容,影响到显示电极的电压.在图3中,我们可以看到Cgd寄生电容的存在位置.其实Cgd的发生,跟一般的CMOS电路一样,是位于MOS的gate 与drain端的寄生电容.但是由于在TFT LCD面板上gate端是接到gate driver输出的走线,因此一但在gate driver输出走在线的电压有了激烈变化,便会影响到显示电极上的电压.在图2之中,当Frame N的gate走线打开时,会产生一个向上的feed through电压到显示电极之上.不过此时由于gate走线打开的缘故,source driver会对显示电极开始充电,因此即便一开始的电压不对(因为feed through电压的影响),source driver仍会将显示电极充电到正确的电压,影响便不会太大.但是如果当gate走线关闭的时候,由于source driver已经不再对显示电极充电,所以gate driver关闭时的电压压降(30~40伏特),便会经由Cgd寄生电容feed through到显示电极之上,造成显示电极电压有一个feed through的电压压降,而影响到灰阶显示的正确性.而且这个feed through电压不像gate走线打开时的feed through电压一样,只影响一下子,由于此时source driver已经不再对显示电极充放电,feed through电压压降会一值影响显示电极的电压,直到下一次gate driver走在线的电压再打开的时后.所以这个feed through电压对于显示画面的灰阶的影响,人眼是可以明确的感觉到它的存在的.而在Frame N+1的时候,刚开始当gate driver走线打开的那一瞬间,也会对显示电极产生一个向上的feed through电压,不过这时候由于gate已经打开的缘故,source driver会开始对显示电极充电,因此这个向上的feed through电压影响的时间便不会太长.但是当gate走线再度关闭的时候,向下的feed through电压便会让处在负极性的显示电极电压再往下降,而且受到影响的负极性显示电压会一直维持到下一次gate走线再打开的时候.所以整体来说,显示电极上的有效电压,会比source driver的输出电压要低.而减少的电压大小刚好为gate走线电压变化经由Cgd的feed through电压.这个电压有多大呢?在图4中,我们以电荷不灭定律,可以推导出feed through电压为 (Vg2 – Vg1) * Cgd / (Cgd + Clc + Cs) .假设Cg d=0.05pF,而Clc=0.1pF, Cs=0.5pF且gate走线从打开到关闭的电压为 –35伏特的话. 则feed through电压为 –35*0.0 5 / (0.05+0.1+0.5) = 2.69伏特. 一般一个灰阶与另一个灰阶的电压差约仅有30到50 mV而已(这是以6 bit的分辨率而言,若是8 bit分辨率则仅有3到5 mV而已).因此feed through电压影响灰阶是很严重的.以normal white的偏光板配置来说,会造成正极性的灰阶会比原先预期的来得更亮,而负极型的灰阶会比原先预期的来得更暗.不过恰好feed through电压的方向有一致性,所以我们只要将common电压向下调整即可.从图2中我们可以看到,修正后的common电压与原先的comm on电压的压差恰好等于feed through电压.Cs on common架构且common电压变动的feed through电压图5为Cs on common且common电压变动的电压波形,由于其common电压是随着每一个frame而变动的,因此跟common 电压固定的波形比较起来.其产生的feed through电压来源会再多增加一个,那就是common电压的变化.这个common电压的变化,经由Clc+Cs的电容,便会影响到显示电极的电压.且由于整个LCD面板上所有显示点的Clc与Cs都是接到common电压,所以一但common电压有了变化,受影响的就是整个面板的所有点.跟前面gate电压变化不一样的是,gate电压变化影响到的只是一整行的显示点而已.不过Common电压变化虽然对显示电极的电压有影响,但是对于灰阶的影响却没有像gate电压变化来的大.怎么说呢?如果我们使用跟前面一样的电容参数值,再套用图6所推导出来的公式,再假设Common电压由0伏特变到5伏特,则common电压变化所产生的feed through电压为(5 -0)*(0.1pF+ 0.5pF) / (0.05pF + 0.1pF +0.5pF) = 5 * 0.6 /0.65=4.62伏特.虽然显示电极增加这么多电压,但是common电极也增加了5伏特.因此在Clc两端,也就是液晶的两端,所看到的压差变化,就只有4.62-5=0.38伏特而已.跟之前gate走线电压变化所产生的feed through电压2.69伏特比较起来要小的多了,所以对灰阶的影响也小多了.且由于它所产生的feed through电压有对称性,不像Gate走线所产生的feedthrough电压是一律往下,所以就同一个显示点来说,在视觉对灰阶的表现影响会比较小.当然啦,虽然比较小,但是由于对整个LCD面板的横向的768行来说, common电压变化所发生的时间点,跟gate走线打开的时间间隔并不一致,所以对整个画面的灰阶影响是不一样的.这样一来,就很难做调整以便改进画面品质,这也是为什么common电压变动的驱动方式,越来越少人使用的缘故.Cs on gate架构且common电压固定不动的feed through电压图7是Cs on gate且common电压固定不动的电压波形图.它并没有common电压变化所造成的feed through电压,它只有由于gate电压变化所造成的feed through电压.不过它跟Cs on common不一样的是,由gate电压变化所造成的feed th rough电压来源有两个地方,一个是自己这一条gate走线打开经由Cgd产生的feed through电压,另一个则是上一条gate 走线打开时,经由Cs所产生的feed through电压.经由Cgd的feed through电压跟前面所讨论过的状况是一样的,在这边就不再提了.但是经由Cs的feed through电压,是因为Cs on gate的关系,如图3所示.Cs on gate的架构,它的储存电容另一端并不是接到common电压,而是接到前一条gate走线,因此在我们这一条gate走线打开之前,也就是前一条gate走线打开时,在前一条gate走线的电压变化,便会经由Cs对我们的显示电极造成feed through电压.依照图8的公式,同时套用前面的电容参数与gate电压变化值,我们可得到此一feed through电压约为 35*0.5pF/(0.5pF+0.1pF+0.05pF)=26.92伏特.这样的feed through电压是很大的,不过当前一条gate走线关闭时,这个feed through电压也会随之消失.而且前一条gat e走线从打开到关闭,以SVGA分辨率的屏幕来说,约只有21.7us的时间而已.相对于一个frame的时间16.67ms是很短的.再者当前一条gate走线的feed through电压影响显示电极后,我们这一条的gate走线也随之打开,source driver立刻将显示电极的电压充放电到所要的目标值.从这种种的结果看来,前一条gate走线的电压变化,对于我们的显示电极所表现的灰阶,几乎是没有影响的.因此对于Cs on gate且common电压固定不动的驱动方式来说,影响最大的仍然是gate走在线电压变化经由Cgd产生的feed through电压,而其解决方式跟前面几个一样,只需将common电压往下调整即可.Cs on gate架构且common电压变动的feed through电压图9是Cs on gate架构且common电压变动的feed through电压波形图.这样子的架构,刚好有了前面3种架构的所有缺点,那就是 gate走线经由Cgd的feed through电压,和前一条gate走线经由Cs的feed through电压,以及Common电压变化经由Clc的feed through电压.可想而知,在实际的面板设计上几乎是没有人使用这种架构的.而这4种架构中最常用的就是 Cs on gate架构且common电压固定不动的架构.因为它只需要考虑经由Cgd的feed through电压,而Cs on gate的架构可得到较大的开口率的缘故.。

tftlcd使用原理

tftlcd使用原理

tftlcd使用原理
TFT-LCD(薄膜晶体管液晶显示器)的工作原理是基于液晶分子的定向控制和薄膜晶体管的电子控制。

以下是其具体使用原理:
1.电学控制:通过控制薄膜晶体管的通断状态,改变液晶分子的排
列方式,从而实现对像素亮度和颜色的控制。

2.光学调制:通过液晶分子与颜色滤光片的组合作用,控制光的传
播方向和偏振状态,实现像素的显示。

TFT-LCD由两块平行的玻璃基板组成,中间填充着液晶材料。

每个像素点都由三个互补色彩的亚像素点(红、绿、蓝)组成。

在玻璃基板上有一层透明导电层,称为ITO(铟锡氧化物)。

当电信号被施加到ITO层时,薄膜晶体管会通电并改变其开关状态,从而影响液晶分子的排列方式。

液晶分子在电场的作用下会发生扭曲或倾斜,导致液晶层的光学特性发生改变。

这些改变会影响穿过液晶层的光线的偏振方向,进而影响颜色滤光片对光的过滤效果。

通过调整薄膜晶体管的电流大小和方向,可以控制液晶分子的扭曲或倾斜程度,从而实现对像素亮度和颜色的精确控制。

在TFT-LCD中,每个像素点的颜色由红、绿、蓝三个亚像素点的颜色组合决定。

这三个亚像素点分别对应着红、绿、蓝三种基本颜色,通过调整每个亚像素点的亮度,可以实现不同颜色的组合和灰度级别的显示。

总之,TFT-LCD通过电学控制和光学调制相结合的方式实现了图像的
显示。

这种技术的使用不仅提高了图像的亮度和对比度,还降低了能源消耗,成为现代电子产品中广泛应用的显示技术之一。

最详细的TFTLCD液晶显示器结构及原理

最详细的TFTLCD液晶显示器结构及原理

最详细的TFTLCD液晶显示器结构及原理TFT-LCD(Tin Film Transistor Liquid Crystal Display)是一种常见的液晶显示技术,广泛应用于电子设备中,包括智能手机、电视、电子游戏等。

本文将详细介绍TFT-LCD液晶显示器的结构和工作原理。

TFT-LCD液晶显示器的结构主要由下面几个部分组成:背光装置、液晶模组、控制电路和驱动芯片。

首先是背光装置,它通常由冷阴极荧光灯(CCFL)或LED背光源组成。

背光装置产生光线,并通过背面照亮整个显示面板。

接下来是液晶模组,它包含两片玻璃基板和液晶材料。

其中液晶材料由液晶分子组成,这些分子具有光学特性,可以通过外部电场的作用来调节光的透过程度。

液晶材料位于两片玻璃基板之间,其中的每个像素点由一个液晶分子和一个电极组成。

然后是控制电路,它负责接收从电源和信号源传来的信号,并将这些信号转换为控制信号来控制液晶分子。

控制电路通常由硅晶圆制成,包括存储器、时钟、逻辑电路等。

最后是驱动芯片,它与控制电路紧密结合,用于控制每个像素点的液晶分子的状态。

驱动芯片通常包括行驱动器和列驱动器,分别用于控制液晶分子的行扫描和列选择。

TFT-LCD液晶显示器的工作原理如下:1.电压施加:控制电路将电压信号发送到驱动芯片,然后驱动芯片发送适当的电压信号到液晶模组中的每个像素点。

2.电场影响:液晶分子在电场的作用下发生变化。

当电场施加到一个像素点时,液晶分子会重新排列,导致光的透过程度发生变化。

3.光的透过:背光照射在液晶模组后,根据液晶分子的排列方式,光线可以透过模组的一些区域,被观察者看到。

4.彩色显示:在一些液晶显示器中,为了显示彩色,每个像素点通常由红、绿、蓝三个亚像素组成,其中每个亚像素有一个滤光片来控制光的通道。

通过调整不同颜色亚像素的透光度,可以实现彩色显示。

总结起来,TFT-LCD液晶显示器的结构和原理主要涉及背光装置、液晶模组、控制电路和驱动芯片。

TFTLCD液晶显示器的工作原理

TFTLCD液晶显示器的工作原理

TFTLCD液晶显示器的工作原理TFTLCD由若干个像素组成,每个像素由红、绿、蓝三个亚像素构成。

每个亚像素由一个薄膜晶体管和一个液晶分子组成。

晶体管负责控制亚像素的亮度,而液晶分子负责确定各亚像素之间的相对光透过率。

当亚像素的亮度和透明度被准确控制时,TFTLCD可以显示高质量的图像。

TFTLCD基本的工作原理如下所述:首先,当传递出一个行扫描信号时,液晶显示器的电路将会寻找并激活该行扫描信号所对应的各个像素。

然后,电荷信号被传递给每一个亚像素,通过薄膜晶体管的控制,来调整亚像素相对于传递的电荷的光强度。

TFTLCD的背光模块是通过液晶材料构成的,它由两块平行的玻璃基板夹心,基板上涂有透明电极。

这些电极连接到导线,与一个控制器相连,通过控制器的输出信号,可以为每个像素提供相对应的电压。

当电压施加到液晶分子上时,分子将排列成其中一种方式,改变光透过的方式。

在TFTLCD中,液晶分子是通过薄膜晶体管来进行控制的。

每一个像素有一个薄膜晶体管和一个液晶分子组成,以控制这个像素的亮度。

薄膜晶体管通常是由硅和金属氧化物构成的。

晶体管的操作由控制电路的信号驱动,这些信号控制晶体管的开关状态,以及电压施加的方式。

在液晶分子层中,液晶分子会受到施加在它们上面的电场的影响。

通过改变电场的方向和强度,液晶分子的取向也会相应改变。

当电场施加在液晶分子上时,液晶分子将在薄膜晶体管的控制下排列成特定的方式,从而改变光的传输方式。

在TFTLCD中,每一个像素的亚像素的排列方式可以改变光的透过率。

当电场施加在像素上时,液晶分子的排列方式将会改变,根据分子的排列方式,光的透过率也将会发生变化。

通过改变不同亚像素排列的方式,TFTLCD可以产生不同亮度和颜色的像素,从而显示出高质量的图像。

综上所述,TFTLCD的工作原理主要涉及到薄膜晶体管和液晶分子的相互作用。

液晶分子通过电场的影响改变光的透过率,而薄膜晶体管通过控制电场的施加方式来控制液晶分子的排列方式。

tftlcd工作原理

tftlcd工作原理

tftlcd工作原理
TFT LCD(薄膜晶体管液晶显示器)是一种使用薄膜晶体管技术来驱动液晶显示器的设备。

它由液晶层和玻璃基板构成,液晶层中有许多小的液晶单元,每个单元由一个蓝色、一个绿色和一个红色亚像素组成。

TFT LCD的工作原理可以被简单地描述为以下几个步骤:
1. 信号输入:通过电缆或接口将图像信号输入到TFT LCD。

2. 数据处理:TFT LCD内部的控制电路将图像信号转换为适合驱动液晶显示的信号,并将其发送给相应的液晶单元。

3. 液晶对齐:液晶层中的液晶单元会根据收到的信号进行重新排列,以调整其光透过性。

通过改变液晶单元的排列方式,可以控制光线的透射和阻挡。

4. 色彩显示:每个液晶单元都包含了三个亚像素(蓝色、绿色和红色),它们在组合时可以呈现出各种不同的颜色。

通过调整每个亚像素的透明度,TFT LCD可以显示出不同的色彩。

5. 背光源:在TFT LCD后面通常有一个背光源,用于照亮显示屏。

这种背光源可以是冷阴极灯(CCFL)或LED。

6. 查询刷新:在液晶单元被排列好后,TFT LCD会根据信号逐行刷新显示各个像素,以呈现完整的图像。

TFT LCD的工作原理可以实现图像的高清、色彩鲜明的显示
效果,在电子设备中得到广泛应用,如手机、平板电脑、电视等。

tft-lcd原理与技术

tft-lcd原理与技术

tft-lcd原理与技术TFT-LCD原理与技术TFT-LCD(薄膜晶体管液晶显示器)是一种常见的显示技术,广泛应用于各种电子产品中,如手机、平板电脑、电视等。

本文将介绍TFT-LCD的原理与技术,帮助读者理解这一显示技术的工作原理和特点。

TFT-LCD是由薄膜晶体管和液晶层组成的。

薄膜晶体管是一种电子器件,可以控制液晶层中的液晶分子的排列状态,从而实现像素点的亮与暗的切换。

液晶层由液晶分子组成,这些分子可以通过电场的作用改变其排列方式,从而改变光的透过性。

TFT-LCD的工作原理是基于液晶分子的光学特性。

当电场施加在液晶层上时,液晶分子会发生排列变化,使得光通过液晶层时发生偏振。

通过调整电场的强度和方向,可以控制液晶分子的排列,从而控制光的透过性。

这样,当电场作用在某个像素点上时,该像素点就会变亮或变暗。

TFT-LCD技术在制造过程中需要采用多种材料和工艺。

首先,需要使用透明导电材料制作出薄膜晶体管。

常用的材料有氧化铟锡(ITO)等。

然后,通过光刻工艺和化学蚀刻等步骤,将这些材料制作成薄膜晶体管的结构。

接下来,液晶层的制作是关键步骤之一。

液晶层由两片玻璃基板组成,中间夹着液晶材料。

在液晶材料中,还需要加入对齐剂等物质,以控制液晶分子的排列方向。

最后,通过封装工艺,将薄膜晶体管和液晶层组装在一起,形成最终的显示器件。

TFT-LCD的优点之一是可以实现高分辨率和高色彩饱和度。

由于每个像素点都有独立的薄膜晶体管控制,因此可以实现更高的像素密度和更细腻的图像显示。

此外,TFT-LCD还具有响应速度快、视角广、功耗低等优点,使其成为了电子产品中最主流的显示技术之一。

然而,TFT-LCD也存在一些局限性。

例如,TFT-LCD在观看角度较大时会出现颜色变化和对比度下降的问题,这被称为视角效应。

此外,TFT-LCD在显示快速运动的图像时,可能会出现残影现象,影响图像的清晰度。

为了解决这些问题,一些改进技术也被应用于TFT-LCD中,如IPS(In-Plane Switching)和VA(Vertical Alignment)等。

TFT-LCD(液晶显示器)工作原理

TFT-LCD(液晶显示器)工作原理
什么是液晶
液晶是介于固态和液态之间,不但具有固态晶体光学特性,又具 有液态流动特性。它的物理特性包括:黏性(visco-sity)、弹性 (elasticity)和极化性(polarizalility)。
其黏性和弹性,使其对于方向不同的作用力具有不同的效果,可 实现流动自由能最低的物理模型及产生自然偏转现象。
器挡住。总之,加电将光线阻断,
不加电则使光线射出。
液晶显示器分类
静态驱动(Static) 单纯矩阵驱动(Simple Matrix)
扭转式向列型(Twisted Nematic)、超扭转 式向列型(Super Twisted Nematic)等 主动矩阵驱动(Active Matrix)
薄膜式晶体管型(Thin Film Transistor)、二 端子二极管型(Metal/Insulator/Metal) 目前电脑显示器主要采用TFT LCD,它具有高对 比度、色彩丰富、可全彩化、动态显示、视角 较广(80度以下)等特性
显示 典型应用:数码相机
TFT 彩色滤光片-color filter -Mosaic
Mosaic种类繁多 需要特殊的驱动 市面上没有大量应用 典型应用:lcd用的不多,主要用在
sensor
极化性使液晶在受到外加电场作用时,很容易产生感应偶极性, 形成光电效应。
总之,利用液晶的光电效应,籍由外部电压的控制,再通过液晶 分子的折射特性,及对光线的旋转能力来获得亮暗情况,达到显 像目的。
液晶成像原理
当液晶被灌入两个列有细槽的平面之间。这两个平面上的槽互相 垂直(90度相交)。也就是说,若一个平面上的分子南北向排列, 则另一平面上的分子东西向排列,而位于两个平面之间的分子被 强迫进入一种90度扭转的状态。由于光线顺着分子的排列方向传 播,所以光线经过液晶时也被扭转90度。但当液晶上加一个电压 时,分子便会重新垂直排列,使光线能直射出去,而不发生任何 扭转。

TFT型LCD工作原理简述

TFT型LCD工作原理简述

TFT型LCD工作原理简述TFT型LCD的工作原理较为复杂,可以从以下5个方面加以理解:1.结构特点TFT型LCD主要由LCD控制模块和LCD面板两部分组成。

由于采用TFT(薄膜晶体管),因此又称为薄膜晶体管显示器。

TFT的作用是用来主动控制每一个像素的器件,这样就相当于在每一个像素点上设计了一个场效应开关管。

多个TFT构成一个TFT液晶板,如下图所示。

因此,TFT型LCD容易实现真彩色和高分辨率。

TFT型LCD是由两层玻璃基板夹住液晶组成的,形成一个平行板电容器,通过嵌入在下玻璃板上的TFT对这个电容器和内置的存储电容充电,来维持每幅图像所需要的电压直到下一幅图像更新。

由于LCD面板本身并不发光,因此还必须增设背光灯作为光源,并加上一个背光板来分布光线,从而提高屏幕亮度。

2.电路原理在TFT型LCD中使用的TFT是一个三端器件,其功能就是一个开关管。

在TFT型LCD的玻璃基板上制作半导体层,在两端有与之相连接的源极和漏极,并通过栅极绝缘膜与半导体相对应,利用施加于栅极的电压来控制源、漏电极间的电流。

显示屏上的每个像素从结构上可以看作为像素电极和公用电极之间夹有一层液晶,从电学的角度可以把它看作电容。

其等效电路如下图所示。

其工作原理是:要对 j行i列的像素点户(i、j)充电,就要把开关K(i,j)导通,对信号线D(i)施加目标电压,使数据线G(j)的数据信号加到像素P点。

当像素电极被充分充电后,即使开关断开,电容中的电荷也得到保存,电极间的液晶分子继续有电场作用。

数据线的作用是对信号线施加目标电压,而行驱动器的作用是起开关的导通和断开作用。

由于加在液晶上的电压可以存储,因此液晶层能稳定的工作。

3.彩色形成原理TFT型LCD中的红、绿、蓝三原色是由彩色滤光片产生的。

彩色滤光片是由红、绿、蓝三种颜色的滤片,有规律地制作在一块大玻璃基板上,每个像素(点)是由三种颜色的单元或称为子像素所组成。

如下图所示为彩色滤光片排列图,每个子像素的左上角(灰色矩形)为不透光的TFT。

tft-lcd 主要工作原理

tft-lcd 主要工作原理

TFT-LCD 主要工作原理随着科技的发展,液晶显示技术在电子产品中得到了广泛应用。

TFT-LCD(薄膜晶体管液晶显示器)作为一种主流的液晶显示技术,在手机、电视、电脑等设备中得到了广泛的应用。

那么,TFT-LCD 到底是如何工作的呢?接下来,我们将从主要工作原理等方面进行探讨。

一、基本构成1. 液晶屏幕TFT-LCD 的核心部件就是液晶屏幕,它由液晶材料和玻璃基板组成。

液晶材料是一种特殊的有机化合物,可以通过电压的变化来控制光的穿透和阻挡。

2. 薄膜晶体管TFT-LCD 还包括大量的薄膜晶体管,它们被集成在显示面板的背面。

每个像素点都对应一个薄膜晶体管,用于控制该像素点的颜色和亮度。

3. 驱动电路TFT-LCD 背面还集成了大量的驱动电路,这些电路可以给每个薄膜晶体管提供精确的电压,从而控制每个像素点的显示状态。

二、工作原理1. 液晶材料的特性液晶材料是一种特殊的有机化合物,它的分子结构可以根据外加电场的强弱来改变。

当没有电场作用于液晶材料时,它会保持无序排列,光无法通过。

而当有电场作用于液晶材料时,它的分子结构会重新排列,使得光线可以穿过。

2. 薄膜晶体管的作用每个像素点都由一个薄膜晶体管控制。

当电压施加到晶体管上时,晶体管会改变通道的导电性,从而改变液晶材料的排列。

这就决定了每个像素点的显示状态。

3. 驱动电路的控制驱动电路是整个液晶显示器的控制中枢,它可以根据输入信号,精确地控制每个薄膜晶体管的电压。

通过调节每个像素点的电压,驱动电路可以控制整个屏幕的显示状态。

三、工作过程1. 信号输入当外部设备发送视瓶信号时,这些信号会经过TFT-LCD 的接口进入显示屏。

2. 信号处理信号进入后,驱动电路会对信号进行处理,然后将处理好的信号传送给每个像素点对应的薄膜晶体管。

3. 显示效果薄膜晶体管根据驱动电路提供的电压,改变液晶材料的排列,从而实现对光的控制。

整个屏幕就会显示出相应的图像了。

四、优缺点TFT-LCD 作为一种主流液晶显示技术,具有以下特点:1. 优点4.1.1色彩丰富TFT-LCD 可以显示出数百万种颜色,色彩饱满丰富。

最详细的TFTLCD液晶显示器结构及原理

最详细的TFTLCD液晶显示器结构及原理

最详细的TFTLCD液晶显示器结构及原理TFTLCD(薄膜晶体管液晶显示器)是一种广泛应用于消费电子产品中的显示技术。

它的结构相对复杂,涉及多个层次和部件。

下面将详细介绍TFTLCD液晶显示器的结构和工作原理。

1.基础液晶显示原理TFTLCD使用液晶物质的光电效应来显示图像。

液晶分为有机液晶和无机液晶两种类型。

当施加电场时,液晶分子会排列成特定的方式,光线通过液晶时会发生偏振现象。

通过控制电场的强度和方向,可以对光线进行精确控制,实现显示图像。

2.TFT液晶结构一个TFT液晶显示器主要包括以下几个部分:2.1前端玻璃基板前端玻璃基板是TFT液晶显示器的基础结构,其承载液晶层、电极、TFT芯片等关键组件。

2.2后端玻璃基板后端玻璃基板是用于封装液晶层和前端电极,同时也提供支持和保护的作用。

2.3液晶层液晶层是TFT液晶显示器的重要组成部分,其由液晶分子组成。

液晶分子分为垂直向上和垂直向下两种排列方式。

液晶层的液晶分子在正常情况下是扭曲排列的,通过施加电场,可以改变液晶分子的排列方式。

2.4像素结构TFT液晶显示器中的每个像素都由一对透明电极组成,它们位于液晶层的两侧。

其中一种电极是像素电极,用来控制液晶的取向,另一种是透光电极,用来调节光的透过程度。

当电场施加到液晶层时,液晶分子排列的方式会发生改变,从而控制光的透过程度,实现图像的显示。

2.5色彩滤光片色彩滤光片位于液晶层和玻璃基板之间,用于改变透过液晶后的光线的色彩。

每个像素点都有红、绿、蓝三个滤色片,通过控制光线通过滤色片的程度,可以实现不同颜色的显示。

2.6驱动电路TFT液晶显示器需要复杂的驱动电路来控制每个像素点的显示,以及刷新频率等参数。

驱动电路通常由TFT芯片和一系列的逻辑电路组成。

3.TFT液晶显示器的工作原理当TFT液晶显示器工作时,控制电压将被应用到像素电极上。

这会引起液晶层中液晶分子的重新排列。

具体来说,液晶分子会扭曲,改变光的透过程度,进而控制像素的颜色和亮度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

TFT-LCD液晶显示器的工作原理(上)谢崇凯我一直记得,当初刚开始从事有关液晶显示器相关的工作时,常常遇到的困扰,就是不知道怎么跟人家解释,液晶显示器是什么? 只好随着不同的应用环境,来解释给人家听。

在最早的时候是告诉人家,就是掌上型电动玩具上所用的显示屏,随着笔记型计算机开始普及,就可以告诉人家说,就是使用在笔记型计算机上的显示器。

随着手机的流行,又可以告诉人家说,是使用在手机上的显示板。

时至今日,液晶显示器,对于一般普罗大众,已经不再是生涩的名词。

而它更是继半导体后另一种可以再创造大量营业额的新兴科技产品,更由于其轻薄的特性,因此它的应用范围比起原先使用阴极射线管(CRT,cathode-ray tube)所作成的显示器更多更广。

如同我前面所提到的,液晶显示器泛指一大堆利用液晶所制作出来的显示器。

而今日对液晶显示器这个名称,大多是指使用于笔记型计算机,或是桌上型计算机应用方面的显示器。

也就是薄膜晶体管液晶显示器。

其英文名称为Thin-film transistor liquid crystal display,简称之TFT LCD。

从它的英文名称中我们可以知道,这一种显示器它的构成主要有两个特征,一个是薄膜晶体管,另一个就是液晶本身。

我们先谈谈液晶本身。

液晶(LC,liquid crystal)的分类我们一般都认为物质像水一样都有三态,分别是固态液态跟气态。

其实物质的三态是针对水而言,对于不同的物质,可能有其它不同的状态存在。

以我们要谈到的液晶态而言,它是介于固体跟液体之间的一种状态,其实这种状态仅是材料的一种相变化的过程(请见图1),只要材料具有上述的过程,即在固态及液态间有此一状态存在,物理学家便称之为液态晶体。

这种液态晶体的首次发现,距今已经度过一百多个年头了。

在公元1888年,被奥地利的植物学家Friedrich Reinitzer所发现,其在观察从植物中分离精制出的安息香酸胆固醇(cholesteryl benzoate) 的融解行为时发现,此化合物加热至145.5度℃时,固体会熔化,呈现一种介于固相和液相间之半熔融流动白浊状液体。

这种状况会一直维持温度升高到178.5度℃,才形成清澈的等方性液态(isotropic liquid)。

隔年,在1889年,研究相转移及热力学平衡的德国物理学家O.Lehmann,对此化合物作更详细的分析。

他在偏光显微镜下发现,此粘稠之半流动性白浊液体化合物,具有异方性结晶所特有的双折射率(birefringence)之光学性质,即光学异相性(optical anisotropic)。

故将这种似晶体的液体命名为液晶。

此后,科学家将此一新发现的性质,称为物质的第四态-液晶(liquid crystal)。

它在某一特定温度的范围内,会具有同时液体及固体的特性。

一般以水而言,固体中的晶格因为加热,开始吸热而破坏晶格,当温度超过熔点时便会溶解变成液体。

而热致型液晶则不一样(请见图2),当其固态受热后,并不会直接变成液态,会先溶解形成液晶态。

当您持续加热时,才会再溶解成液态(等方性液态)。

这就是所谓二次溶解的现象。

而液晶态顾名思义,它会有固态的晶格,及液态的流动性。

当液态晶体刚发现时,因为种类很多,所以不同研究领域的人对液晶会有不同的分类方法。

在1922年由G。

Friedel利用偏光显微镜所观察到的结果,将液晶大致分为Nematic Smectic 及Cholesteric三类。

但是如果是依分子排列的有序性来分(请见图3),则可以分成以下四类:1.层状液晶(Sematic):其结构是由液晶棒状分子聚集一起,形成一层一层的结构。

其每一层的分子的长轴方向相互平行。

且此长轴的方向对于每一层平面是垂直或有一倾斜角。

由于其结构非常近似于晶体,所以又称做近晶相。

其秩序参数S(order parameter)趋近于1。

在层状型液晶层与层间的键结会因为温度而断裂,所以层与层间较易滑动。

但是每一层内的分子键结较强,所以不易被打断。

因此就单层来看,其排列不仅有序且粘性较大。

如果我们利用巨观的现象来描述液晶的物理特性的话,我们可以把一群区域性液晶分子的平均指向定为指向矢(director),这就是这一群区域性的液晶分子平均方向。

而以层状液晶来说,由于其液晶分子会形成层状的结构,因此又可就其指向矢的不同再分类出不同的层状液晶。

当其液晶分子的长轴都是垂直站立的话,就称之为"Sematic A phase"。

如果液晶分子的长轴站立方向有某种的倾斜(tilt)角度,就称之为"Sematic C phase"。

以A,C等字母来命名,这是依照发现的先后顺序来称呼,依此类推,应该会存在有一个"Sematic B phase"才是。

不过后来发觉B phase其实是C phase的一种变形而已,原因是C phase如果带chiral 的结构就是B phase。

也就是说Chiral sematic C phase就是Sematic B phase(请见图4)。

而其结构中的一层一层液晶分子,除了每一层的液晶分子都具有倾斜角度之外,一层一层之间的倾斜角度还会形成像螺旋的结构。

2.线状液晶(Nematic) :Nematic这个字是希腊字,代表的意思与英文的thread是一样的。

主要是因为用肉眼观察这种液晶时,看起来会有像丝线一般的图样。

这种液晶分子在空间上具有一维的规则性排列,所有棒状液晶分子长轴会选择某一特定方向(也就是指向矢)作为主轴并相互平行排列。

而且不像层状液晶一样具有分层结构。

与层列型液晶比较其排列比较无秩序,也就是其秩序参数S较层状型液晶较小。

另外其粘度较小,所以较易流动(它的流动性主要来自对于分子长轴方向较易自由运动)。

线状液晶就是现在的TFT液晶显示器常用的TN(Twisted nematic)型液晶。

3.胆固醇液晶(cholesteric) :这个名字的来源,是因为它们大部份是由胆固醇的衍生物所生成的。

但有些没有胆固醇结构的液晶也会具有此液晶相。

这种液晶如图5所示,如果把它的一层一层分开来看,会很像线状液晶。

但是在Z轴方向来看,会发现它的指向矢会随着一层一层的不同而像螺旋状一样分布,而当其指向矢旋转360度所需的分子层厚度就称为pitch。

正因为它每一层跟线状液晶很像,所以也叫做Chiral nematic phase。

以胆固醇液晶而言,与指向矢的垂直方向分布的液晶分子,由于其指向矢的不同,就会有不同的光学或是电学的差异,也因此造就了不同的特性。

4.碟状液晶(disk) :也称为柱状液晶,以一个个的液晶来说,它是长的像碟状(disk),但是其排列就像是柱状(discoid)。

如果我们是依分子量的高低来分的话则可以分成高分子液晶(polymer liquid crystal,聚合许多液晶分子而成)与低分子液晶两种。

就此种分类来说TFT液晶显示器是属于低分子液晶的应用。

倘若就液晶态的形成原因,则可以分成因为温度形成液晶态的热致型液晶(thermotropic),与因为浓度而形成液晶态的溶致型液晶(lyotropic)。

以之前所提过的分类来说,层状液晶与线状液晶一般多为热致型的液晶,是随着温度变化而形成液晶态。

而对于溶致型的液晶,需要考虑分子溶于溶剂中的情形。

当浓度很低时,分子便杂乱的分布于溶剂中而形成等方性的溶液,不过当浓度升高大于某一临界浓度时,由于分子已没有足够的空间来形成杂乱的分布,部份分子开始聚集形成较规则的排列,以减少空间的阻碍。

因此形成异方性(anisotropic)之溶液。

所以溶致型液晶的产生就是液晶分子在适当溶剂中达到某一临界浓度时,便会形成液晶态。

溶致型的液晶有一个最好的例子,就是肥皂。

当肥皂泡在水中并不会立刻便成液态,而其在水中泡久了之后,所形成的乳白状物质,就是它的液晶态。

液晶的光电特性由于液晶分子的结构为异方性(Anisotropic),所以所引起的光电效应就会因为方向不同而有所差异,简单的说也就是液晶分子在介电系数及折射系数等等光电特性都具有异方性,因而我们可以利用这些性质来改变入射光的强度,以便形成灰阶,来应用于显示器组件上。

以下我们要讨论的,是液晶属于光学跟电学相关的特性,大约有以下几项:1.介电系数ε(dielectric permittivity) :我们可以将介电系数分开成两个方向的分量,分别是ε// (与指向矢平行的分量)与ε⊥(与指向矢垂直的分量)。

当ε// >ε⊥便称之为介电系数异方性为正型的液晶,可以用在平行配位。

而ε// <ε⊥则称之为介电系数异方性为负型的液晶,只可用在垂直配位才能有所需要的光电效应。

当有外加电场时,液晶分子会因介电系数异方性为正或是负值,来决定液晶分子的转向是平行或是垂直于电场,来决定光的穿透与否。

现在TFT LCD上常用的TN型液晶大多是属于介电系数正型的液晶。

当介电系数异方性Δε(=ε//-ε⊥)越大的时候,则液晶的临界电压(threshold voltage)就会越小。

这样一来液晶便可以在较低的电压操作。

2.折射系数(refractive index) :由于液晶分子大多由棒状或是碟状分子所形成,因此跟分子长轴平行或垂直方向上的物理特性会有一些差异,所以液晶分子也被称做是异方性晶体。

与介电系数一样,折射系数也依照跟指向矢垂直与平行的方向,分成两个方向的向量。

分别为n // 与n⊥。

此外对单光轴(uniaxial)的晶体来说,原本就有两个不同折射系数的定义。

一个为no,它是指对于ordinary ray的折射系数,所以才简写成no。

而ordinary ray是指其光波的电场分量是垂直于光轴的称之。

另一个则是ne,它是指对于extraordinary ray的折射系数,而extraordinary ray是指其光波的电场分量是平行于光轴的。

同时也定义了双折射率(birefrigence)Δn = ne-no为上述的两个折射率的差值。

依照上面所述,对层状液晶、线状液晶及胆固醇液晶而言,由于其液晶分子的长的像棒状,所以其指向矢的方向与分子长轴平行。

再参照单光轴晶体的折射系数定义,它会有两个折射率,分别为垂直于液晶长轴方向n⊥(=ne)及平行液晶长轴方向n //(= no)两种,所以当光入射液晶时,便会受到两个折射率的影响,造成在垂直液晶长轴与平行液晶长轴方向上的光速会有所不同。

若光的行进方向与分子长轴平行时的速度,小于垂直于分子长轴方向的速度时,这意味着平行分子长轴方向的折射率大于垂直方向的折射率(因为折射率与光速成反比),也就是ne-no > 0。

所以双折射率Δn > 0,我们把它称做是光学正型的液晶,而层状液晶与线状液晶几乎都是属于光学正型的液晶。
