材料导热系数测定

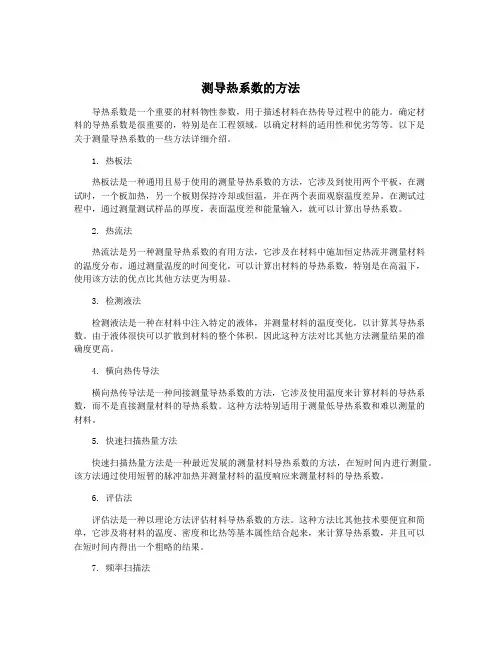

测导热系数的方法
测导热系数的方法导热系数是一个重要的材料物性参数，用于描述材料在热传导过程中的能力。
确定材料的导热系数是很重要的，特别是在工程领域，以确定材料的适用性和优劣等等。
以下是关于测量导热系数的一些方法详细介绍。
1. 热板法热板法是一种通用且易于使用的测量导热系数的方法，它涉及到使用两个平板，在测试时，一个板加热，另一个板则保持冷却或恒温，并在两个表面观察温度差异。
在测试过程中，通过测量测试样品的厚度，表面温度差和能量输入，就可以计算出导热系数。
2. 热流法热流法是另一种测量导热系数的有用方法，它涉及在材料中施加恒定热流并测量材料的温度分布。
通过测量温度的时间变化，可以计算出材料的导热系数，特别是在高温下，使用该方法的优点比其他方法更为明显。
3. 检测液法检测液法是一种在材料中注入特定的液体，并测量材料的温度变化，以计算其导热系数。
由于液体很快可以扩散到材料的整个体积，因此这种方法对比其他方法测量结果的准确度更高。
4. 横向热传导法横向热传导法是一种间接测量导热系数的方法，它涉及使用温度来计算材料的导热系数，而不是直接测量材料的导热系数。
这种方法特别适用于测量低导热系数和难以测量的材料。
5. 快速扫描热量方法快速扫描热量方法是一种最近发展的测量材料导热系数的方法，在短时间内进行测量。
该方法通过使用短暂的脉冲加热并测量材料的温度响应来测量材料的导热系数。
6. 评估法评估法是一种以理论方法评估材料导热系数的方法。
这种方法比其他技术要便宜和简单，它涉及将材料的温度、密度和比热等基本属性结合起来，来计算导热系数，并且可以在短时间内得出一个粗略的结果。
7. 频率扫描法频率扫描法也是一种测量材料导热系数的方法，它涉及在材料上施加不同的频率，并通过观察温度变化来计算导热系数。
该方法可以使用一些便宜的设备来进行测量，适用于相对简单的材料。
8. 伏伦法伏伦法是一种用于直接测量导热系数的电学方法，该方法涉及两个热电偶并将它们置于相对位置上，随后可以测量产生的电动势，通过该电动势计算导热系数。
材料导热系数的测定
2.热电偶测温系统 2.热电偶测温系统
铜—康铜热电偶二支（测外壳壁温度），镍铬—镍铝热电偶 两支（测内壳壁温度）；均焊接在壳壁上。通过转换开关将热电偶 信号传递到电位差计，由电位差计检测出内外壁温度。
3.电加热系统 3.电加热系统
外界电源通过稳压器后输出稳压电源，经调压器供给球形电 炉加热器一个恒定的功率。用电流表和电压表分别测量通过加热器 的电流和电压。
材料导热系数的测定方法
材料导热系数的测定方法有 稳定热流法 和 非稳定热 流法 两大类。每大类中又有多种测定方法。本实验用稳定热流 两大类。每大类中又有多种测定方法。 法中的球体法，非稳定热流法中的平板法进行测定。 法中的球体法，非稳定热流法中的平板法进行测定。 Ⅰ. 稳态球壁导热测定法 Ⅱ.准稳态平壁导热测定法 Ⅱ.准稳态平壁导热测定法 Ⅲ. 非稳态平壁导热测定法
二．球壁导热法的基本原理 球壁导热法的
根据傅立叶定理， 根据傅立叶定理，经过物体的热流量有如下的关 系： （44-1） 44式中： 式中：
单位时间内通过球面的热流量， Q ── 单位时间内通过球面的热流量，W ； 绝热材料的导热系数，W/m·℃ λ ── 绝热材料的导热系数，W/m ℃ ； 温度梯度， dt/dr — 温度梯度，℃/m ； A ── 球面面积，A = 4πr2，m2 。 球面面积， r2 dt t2 q = − 4π λ dt 2 r1 ）式进行分离变量，并根据上述条件取 t1 对（44 -1 式进行分离变量，
Q (d 2 − d1 ) λ = 2 π ( t1 − t 2 ) d 1 d
2
五．数据处理
确定被测材料导热系数和温度的关系，并绘制出λ 3. 确定被测材料导热系数和温度的关系，并绘制出λ— t曲线 由于此实验达到热稳定所需时间较长， 由于此实验达到热稳定所需时间较长，无法在一个单元 时间内进行不同温度下的多组测量， 时间内进行不同温度下的多组测量，现将实验室在不同温度下的 实测结果列于下表，请完成计算，将结果列入表中，并画出λ 实测结果列于下表，请完成计算，将结果列入表中，并画出λ— t曲线 。 在球壁导热仪的夹层中均匀地装入已烘干的玻璃纤维， 在球壁导热仪的夹层中均匀地装入已烘干的玻璃纤维， 内球外径d mm，外球内径d 内球外径d1 = 105 mm，外球内径d2 = mm。实测数据如下： 151 mm。实测数据如下：
导热系数测定
导热系数的测定热传导是热量交换（热传导、对流、辐射）的三种基本方式之一，导热系数（又称热导率）是反映材料热传导性质的物理量，表示材料导热能力的大小。
材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子绕平衡位置的振动以及自由电子的迁移。
在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。
因此，某种材料的导热系数不仅与构成材料的物质种类密切相关，而且还与它的微观结构、温度、压力及杂质含量有关。
在科学实验和工程设计中，所用材料的导热系数都需要用实验的方法精确测定。
材料又分为良导体和不良导体两种。
对于良导体一般用瞬态法测量其导热系数，即通过测量正在导热的流体在某段时间内通过的热量。
对于不良导体则用稳态平板法测量其导热系数。
所谓稳态即样品内部形成稳定的温度分布时即为稳态。
本实验就是用稳态法测量不良导体的导热系数。
【实验目的】1. 了解热传导现象的物理过程，巩固和深化热传导的基本理论；2. 学习用稳态平板法测量不良导体的导热系数；3. 学会用作图法求冷却速率；4. 了解实验材料的导热系数与温度的关系。
【实验原理】1. 导热系数根据1882年傅立叶（）建立的热传导理论，当材料内部有温度梯度存在时，就有热量从高温处传向低温处，这时，在dt 时间内通过dS 面积的热量dQ ，正比于物体内的温度梯度，其比例系数是热导系数，即：dS dzdT dt dQ λ-= （1） 式中dt dQ 为传热速率，dzdT 是与面积dS 相垂直的方向上的温度梯度，负号表示热量从温度高的地方传到温度低的地方，λ是导热系数。
国际单位制中，导热系数的单位为W ·m －1·K －1。
2. 用稳态平板法测不良导体的导热系数设圆盘P 为待测样品，如图1所示，待测样品P 、散热盘B 二者的规格相同，厚度均为h、截面积均为S（42DSπ=，D为圆盘直径），上下两面的温度为1T和2T保持稳定，侧面近似绝热，则根据（1）式可以知道传热速率为：ShTTShTTdtdQ2112-=--=λλ（2）为了减小侧面散热的影响，圆盘P的厚度h不能太大。
导热系数测试标准
导热系数测试标准导热系数是指物质在单位时间内单位面积上的热量传导率，是衡量材料导热性能的重要参数。
导热系数测试标准是评价材料导热性能的依据，对于各种导热材料的研究和应用具有重要意义。
一、导热系数测试的意义。
导热系数测试标准的制定和执行，可以保证测试结果的准确性和可比性。
在工程领域中，材料的导热性能直接影响着工程结构的热工性能，因此对导热系数的测试标准要求尤为严格。
只有通过标准化的测试方法，才能够准确地评价材料的导热性能，为工程设计和材料选择提供科学依据。
二、导热系数测试的方法。
1. 热板法，热板法是一种常用的导热系数测试方法，通过在被测材料上施加一定的热量，测量材料两侧温度差，从而计算出导热系数。
该方法适用于导热系数较小的材料。
2. 热流计法，热流计法是利用热流计测量被测材料上的热流密度，通过测量热流密度和温度差，计算出导热系数。
该方法适用于导热系数较大的材料。
3. 横向热导率法，横向热导率法是通过测量材料横向传热的性能，来计算导热系数。
该方法适用于导热系数各向同性的材料。
三、导热系数测试的标准。
1. ASTM标准，美国材料与试验协会（ASTM）发布了一系列关于导热系数测试的标准，如ASTM C177-13、ASTM C518-15等。
这些标准规定了导热系数测试的方法、设备、操作流程等内容，保证了测试结果的准确性和可比性。
2. ISO标准，国际标准化组织（ISO）也发布了一系列关于导热系数测试的标准，如ISO 8301:1991、ISO 8302:1991等。
这些标准与ASTM标准类似，都是为了保证导热系数测试的准确性和可比性。
3. GB标准，中国国家标准化管理委员会（GB）也发布了一些关于导热系数测试的国家标准，如GB/T 13475-92、GB/T 10294-2008等。
这些标准是根据国内材料测试的需要而制定，保证了国内导热系数测试的准确性和可比性。
四、导热系数测试的应用。
导热系数测试标准的执行，可以为各种导热材料的研究、开发和应用提供科学依据。
导热系数的测量实验分析报告
导热系数的测量实验报告————————————————————————————————作者：————————————————————————————————日期：导热系数的测量导热系数（又称导热率）是反映材料热性能的重要物理量，导热系数大、导热性能好的材料称为良导体，导热系数小、导热性能差的材料称为不良导体。
一般来说，金属的导热系数比非金属的要大，固体的导热系数比液体的要大，气体的导热系数最小。
因为材料的导热系数不仅随温度、压力变化，而且材料的杂质含量、结构变化都会明显影响导热系数的数值，所以在科学实验和工程设计中，所用材料的导热系数都需要用实验的方法精确测定。
一．实验目的1．用稳态平板法测量材料的导热系数。
2．利用稳态法测定铝合金棒的导热系数，分析用稳态法测定不良导体导热系数存在的缺点。
二．实验原理热传导是热量传递过程中的一种方式，导热系数是描述物体导热性能的物理量。
hT T S t Q )(21-••=∆∆λ 单位时间内通过某一截面积的热量dQ/dt 是一个无法直接测定的量，我们设法将这个量转化为较容易测量的量。
为了维持一个恒定的温度梯度分布，必须不断地给高温侧铜板加热，热量通过样品传到低温侧铜板，低温侧铜板则要将热量不断地向周围环境散出。
单位时间通过截面的热流量为：B B h T T R t Q )(212-•••=∆∆πλ当加热速率、传热速率与散热速率相等时，系统就达到一个动态平衡，称之为稳态，此时低温侧铜板的散热速率就是样品内的传热速率。
这样，只要测量低温侧铜板在稳态温度 T2 下散热的速率，也就间接测量出了样品内的传热速率。
但是，铜板的散热速率也不易测量，还需要进一步作参量转换，我们知道，铜板的散热速率与冷却速率（温度变化率）dQ/dt=-mcdT/dt 式中的 m 为铜板的质量， C 为铜板的比热容，负号表示热量向低温方向传递。
由于质量容易直接测量，C 为常量，这样对铜板的散热速率的测量又转化为对低温侧铜板冷却速率的测量。
导热系数测定方法
导热系数测定方法导热系数（也称热传导系数）是一个物质导热性能的重要参数，它用来描述物质在单位梯度温度下导热的能力。
导热系数的测定是热传导学研究的基础，也是工程技术和科学实验中一个常见的测量参数。
本文将介绍几种常用的导热系数测定方法。
一、稳态法稳态法是最常用的测定导热系数的方法，适用于导热系数较大（大于0.5W/m·K）的材料。
它根据热传导定律，通过测量物质两侧的温度差、导热面的面积和厚度，以及所施加的热功率，计算物质的导热系数。
其基本原理为稳定状态下单位时间内通过物质的单位面积的热流量等于物质两侧的温度差除以物质的厚度。
稳态法测定导热系数的装置构成主要包括热源、测试样品、温度测量装置和热流量测量装置等。
二、半稳态法半稳态法也是一种常用的测定导热系数的方法，适用于导热系数较小（小于0.5W/m·K）的材料。
它通过测量测试样品在不同时间下的温度变化，根据瞬态热传导方程计算导热系数。
相比稳态法，半稳态法测定导热系数的装置相对较复杂，包括热源、测试样品、温度测量装置、热流量测量装置和时间测量装置等。
三、横向法横向法是一种适用于导热系数测定较小的薄膜材料的方法。
在横向法中，将测试样品分为两段，一段作为热源，另一段作为冷源，通过测量两段样品的温度差和施加的热功率，计算样品的导热系数。
横向法测定导热系数的装置包括热源、冷源、测试样品、温度测量装置和热流量测量装置等。
四、纵向法纵向法是一种适用于导热系数测定较小的长棒材料的方法。
在纵向法中，将测试样品竖直放置，一侧作为热源，另一侧作为冷源，在不同的位置测量温度，并计算导热系数。
纵向法测定导热系数的装置主要包括热源、冷源、测试样品、温度测量装置和热流量测量装置等。
除了上述方法外，还有其他一些测定导热系数的方法，如射频导热法、光热法、红外线测温法等，这些方法在特定情况下具有特殊的应用优势。
在导热系数测定过程中，测量装置的热源和冷源的选择、温度测量装置的灵敏度和准确度、热流量测量装置的准确度等因素都会对测定结果产生影响，需要综合考虑并进行合理的控制和校正，以保证测定的准确性和可靠性。
导热系数测定实验报告
导热系数测定实验报告导热系数，作为材料的一项重要物理性质，能够评估材料传导热量的能力。
通过测定导热系数，可以了解材料的导热性能以及在不同工况下的散热能力。
本实验旨在通过实际操作测定不同材料的导热系数，并分析结果对比。
一、实验目的本实验的主要目标是测定不同材料的导热系数，了解热量在材料之间的传导规律，并比较不同材料的导热性能。
通过实验数据的处理和分析，探究导热系数与材料性质之间的关系。
二、实验装置和方法实验所用的装置包括热导率仪和不同材料的试样。
热导率仪由热源、测温探头和显示器组成，用于测量不同材料在不同温度下的热传导情况。
实验的具体步骤如下：1. 准备试样：根据需要测量的材料种类和厚度，制备相应的试样切片。
2. 测量温度：先将测温探头放在设定温度的热源上，进行温度校准，确保准确测量。
3. 安装试样：将试样放置在热导率仪的传热平台上，保持试样与测温探头的接触完全。
4. 测量实验：通过控制热源的温度，使其保持在恒定状态。
记录热导率仪上显示的温度变化情况，并计算得出试样的导热系数。
三、实验数据处理和分析在实验中，我们选择了金属、塑料和木材作为不同材料的代表，分别测量了它们的导热系数，并进行对比分析。
通过实验数据的处理和分析，我们可以得到各材料的导热系数数值。
可以发现，金属材料的导热系数相对较高，这与金属的导电性质有关。
塑料材料的导热系数比金属低，这主要是由于塑料材料结构中有许多绝缘空隙的存在。
木材的导热系数相对较低，并且呈现出随纤维方向变化的趋势，这是因为木材的导热性能与其组织结构有着密切的关系。
导热系数除了与材料的物性有关外，还受到温度的影响。
在不同温度下，导热系数可能会发生变化。
实验中我们选择了不同温度下的测量点，以了解导热系数与温度之间的变化规律。
通过实验数据的分析，我们可以得出导热系数随温度的变化呈现出一定的规律性，不同材料的导热系数随温度变化的趋势可能不同。
四、实验结果与讨论根据实验数据的处理和分析，得出了不同材料在不同温度下的导热系数。
稳态平板法测定材料导热系数
教学实验2006稳态平板法测定材料导热系数（平板导热仪）指导书稳态平板法测定材料导热系数实验指导书一. 实验目的1.巩固和深化稳定导热过程的基本理论，学习用平板法测定材料导热系数的实验方法和技能。
2.测定试验材料的导热系数。
3.确定试验材料导热系数与温度的关系。
二.实验原理导热系数是表征材料导热能力的物理量。
对于不同的材料，导热系数是不同的；对同一材料，导热系数还会随着温度、压力、湿度、物质的结构和重度等因素而变异。
各种材料的导热系数都用试验方法来测定，如果要分别考虑因素的影响，就需要针对各种因素加以试验，往往不能只在一种试验设备上进行。
稳态平板法是一种应用一维稳态导热过程的基本原理来测定材料导热系数的方法，可以用来进行导热系数的测定试验，测定材料的导热系数及其和温度的关系。
试验设备是根据在一维稳态情况下通过平板的导热量Q 和平板两面的温差t ∆ 成正比，和平板的厚度δ成正比，以及和导热系数λ成正比的关系来设计的。
我们知道，通过薄壁平板（壁厚小于十分之一壁长和壁宽）的稳定导热 量为 F t Q ⋅∆⋅=δλ[w] 测定时，如果将平板两面的温差L R t t t -=∆、平板厚度δ、垂直热流方向的导热面积F 和通过平板的热流量Q 测定以后，就可以根据下式得出导热系数：Ft Q ⋅∆⋅=δλ )/(C m W ︒⋅ 需要指出，上式所得的导热系数是在当时的平均温度下材料的导热系数值，此平均温度为：)(21L R t t t += ][C ︒在不同的温度和温差条件下测出相应的λ值，然后将λ值标在t -λ 坐标图内，就可以得出)(t f =λ 的关系曲线。
三.实验装置及测量仪表稳态平板法测定材料导热系数的试验装置如图1和图2所示。
被试验材料做成二块方形薄壁平板试件，面积为300×300]mm，实际导热计[2算面积F为200×200]mm，平板试件分别被夹紧[2mm，板的厚度为 （实测）][2在加热器的上、下热面和上、下水套的冷面之间。
导热系数的测定实验报告
导热系数的测定实验报告导热系数的测定实验报告引言：导热系数是衡量物体传热性能的重要参数，对于热工学、材料科学等领域具有重要意义。
本实验旨在通过测定不同材料的导热系数，探究不同材料的传热性能差异，并了解导热系数的测定方法。
实验装置与方法：实验装置包括导热仪、不同材料样品、温度计等。
首先，将导热仪预热至稳定状态，然后将不同材料样品放置在导热仪的测试台上。
接下来，将测试台加热到一定温度，同时记录下测试台和样品的温度变化情况。
根据测得的温度和时间数据，通过导热仪的计算软件计算出不同材料的导热系数。
实验结果与分析：我们选择了铜、铝和玻璃作为实验样品，分别进行了导热系数的测定。
实验结果显示，铜的导热系数最高，铝次之，玻璃的导热系数最低。
这与我们的预期相符，因为铜和铝是金属材料，具有良好的导热性能，而玻璃是非金属材料，导热性能较差。
进一步分析发现，导热系数与材料的物理性质密切相关。
铜和铝具有较高的电子迁移率和热导率，因此导热系数较高。
而玻璃由于其分子结构的特殊性，导致热传导受到限制，因此导热系数较低。
此外，我们还发现导热系数与温度的关系。
在实验中，我们分别在不同温度下测定了样品的导热系数。
结果显示，导热系数随温度的升高而增大。
这是因为随着温度升高，材料内部的分子振动增强，热传导更加迅速，导致导热系数的增加。
实验误差与改进：在实验过程中，我们注意到了一些误差来源。
首先，导热仪本身存在一定的测量误差，这可能会对实验结果产生影响。
其次，样品的几何形状和尺寸也会对测量结果产生一定的影响。
此外，实验中的温度测量也可能存在一定的误差。
为了减小误差，我们可以采取以下改进措施。
首先，选择更高精度的导热仪进行测量，以提高测量的准确性。
其次，对于样品的几何形状和尺寸，可以采用更加精确的测量方法，例如使用光学显微镜等。
此外，在温度测量方面，可以使用更加精确的温度计进行测量。
结论：通过本实验，我们成功测定了不同材料的导热系数，并了解了导热系数的测定方法。
导热系数测定实验报告
导热系数测定实验报告实验目的：测定给定材料的导热系数。
实验原理：导热系数是描述材料导热能力的物理量，可以通过测量材料的热传导过程来确定。
传导过程中，热量沿着温度梯度从高温区传导到低温区。
根据热传导定律，导热流密度Q/t正比于温度梯度dT/dx，即Q/t = -k(dT/dx)，其中k为导热系数。
在本实验中，我们采用平板法进行导热系数的测量。
在稳态条件下，选取一块厚度均匀的材料样品，在两侧施加恒定的温度差，通过测量材料两侧的温度来计算导热系数。
实验器材：1. 导热系数测定设备（包括导热板、温度传感器、温度控制仪等）2. 材料样品3. 温度计4. 计时器实验步骤：1. 准备工作：打开导热系数测定设备，确保设备正常工作。
2. 校准温度传感器：将温度传感器放入恒温水槽中，根据设备要求进行校准。
3. 安装材料样品：将材料样品放置在导热板上，并紧密密封以确保无热能损失。
4. 施加温度差：通过控制仪调节导热板两侧的温度，使其形成恒定的温度差。
5. 记录温度数据：使用温度传感器测量样品两侧的温度，并记录数据。
6. 测量时间：使用计时器测量样品温度变化的时间t。
7. 计算导热系数：利用测得的温度数据及时间t，根据导热定律计算导热系数k。
实验结果与分析：根据实验所得的温度数据及时间信息，计算出材料的导热系数k，并与已知数据进行比较。
分析测量误差的来源，并讨论可能的改进方法。
结论：本实验通过平板法测定了给定材料的导热系数，并得出了相应的结果。
通过分析实验误差与改进方法，进一步提高了实验结果的准确性。
实验存在的问题与建议：1. 实验过程中，温度传感器的校准可能存在误差，建议校准过程更加细致。
2. 材料样品的密封性可能不够好，导致热能损失，建议对样品密封进行改进。
3. 导热板的温度控制可能不够精确，导致温度差过大或过小，建议改进温度控制仪的精度。
参考文献：[1] 吴革南, 金宗俊. 传热学[M]. 高等教育出版社, 2002.[2] 冯德跃. 制冷与空调工程导论[M]. 高等教育出版社, 2004.。
导热系数的测定
导热系数的测定导热系数通常表示为λ，是指单位时间单位面积内的热量在温度差为1度时通过该材料的能力。
导热系数是材料热传导过程中的一个重要参数，它反映了热传导的速率和效率。
在工程实际中，导热系数的测定是一项重要的研究内容。
1. 热板法热板法是一种静态测量法，即样品两侧的温度分别保持一定的差值，在一定时间内测量样品内的温度变化，以求得样品的导热系数。
瞬态热法是将一个热脉冲注入样品中，然后测量样品的温度响应，根据时间-温度响应曲线来计算导热系数。
二、热板法测定导热系数的原理和步骤热板法是常见的测定导热系数的方法之一。
它根据样品的厚度和面积、热板的温度差、热板材料的导热系数和热容量等参数，测算出样品的导热系数。
（一）测定原理热板法通过测量测试样品中的温度场分布，计算测试样品的导热系数。
在实验装置中，两个寸头平整的热板相互接合，在热板之间放置测试样品，测试样品的上下表面与热板接触，实验时保持一定的温度差，通过记录在热板的加热或冷却过程中，测试样品中温度场变化，以推算测试样品的导热系数。
（二）测定步骤1. 制作测试样品，将样品定向放在两片平行的热板夹具之间，两片热板夹紧。
2. 测定热板间距，两热板表面需用电子秤进行测量，确定热板间的距离。
3. 测定热板温差，在实验前，将装置达到稳定温度，温差保持一致。
4. 记录测试样品的温度分布，在热板的加热或冷却过程中，进行数据采集和处理，记录测试样品的温度变化。
5. 计算测试样品的导热系数，通过计算温度分布，以及相关参数的测量，计算出测试样品的导热系数。
热流计法是通过施加一定的热流密度，测量材料不同位置的温度和不同时间点的温度变化，求解材料的导热系数。
其基本原理是著名的傅里叶热传导定律，该定律表述了物质中热量的传递与媒质的导热系数成正比，与媒质的面积和温度变化成正比，与媒质的厚度成反比。
热流计法是一种直接测量法，即施加定量的热量到测试样品中，记录不同位置的温度变化。
实验中将两片金属薄片紧贴在测试样品表面，接口处数值间隙极小，而金属薄片内部均布热电偶，能够精密观察温度变化。
材料导热系数测定方法标准
材料导热系数是衡量物质导热性能的重要指标之一。
它描述了物质在温度梯度下导热的能力，通常用热传导方程来描述。
准确测定材料导热系数对于工程设计、材料选择和热传导机制研究都是至关重要的。
一、引言导热系数的测定是通过实验方法获得的。
根据国内外标准，主要有以下几种测定方法：热板法、热流计法、热电偶法和热阻率法等。
本文将对这些方法进行详细介绍，并对其适用范围、操作步骤和注意事项进行说明。
二、热板法热板法是一种直接测量材料导热系数的方法，适用于导热系数较小的材料。
其原理是以平板为测试样品，在两侧施加温差，通过测量温度和热流量来计算导热系数。
操作步骤包括样品制备、实验装置搭建、温度控制和数据采集等。
三、热流计法热流计法是一种间接测量材料导热系数的方法，适用于导热系数较大的材料。
其原理是将测试样品嵌入热流计中，通过测量热流量和温度来计算导热系数。
操作步骤包括样品制备、热流计校准、实验装置搭建和数据处理等。
四、热电偶法热电偶法是一种间接测量材料导热系数的方法，适用于导热系数较小的材料。
其原理是在测试样品两端安放热电偶，通过测量温度差和热流量来计算导热系数。
操作步骤包括样品制备、实验装置搭建、温度控制和数据采集等。
五、热阻率法热阻率法是一种间接测量材料导热系数的方法，适用于导热系数较大的材料。
其原理是将测试样品夹在两块金属板之间，通过测量温度差和热流量来计算导热系数。
操作步骤包括样品制备、实验装置搭建和数据处理等。
六、注意事项1. 实验过程中应保证样品与环境的热交换条件稳定，避免外界因素干扰结果的准确性。
2. 样品制备应注意材料的均匀性和尺寸的一致性，以确保实验结果的可靠性。
3. 实验前应仔细了解所选测量方法的原理和操作步骤，并进行必要的设备校准和实验装置调试。
4. 数据采集和处理过程中应注意数据的准确性和有效性，采用合适的统计方法进行结果分析。
七、总结材料导热系数测定方法标准包括热板法、热流计法、热电偶法和热阻率法等。
稳态球体法测定材料导热系数
稳态球体法（Steady-State Sphere Method）是一种用于测定材料导热系数的实验方法之一。
该方法基于热传导定律，通过测量材料球体在稳态条件下的温度分布和热流量，计算材料的导热系数。
下面是使用稳态球体法进行材料导热系数测定的基本步骤：
实验装置：准备一个具有热绝缘性能的球形样品，通常是实验材料的球形样品。
球体表面均匀散布一层绝缘材料，以减小热辐射损失。
在球体内部，通过加热装置提供一定的热流量。
稳态条件：待球体达到稳态，即内外温度分布趋于恒定，不再发生显著变化。
这通常需要一定的时间。
温度测量：在球体表面选择多个位置，使用温度传感器测量球体表面的温度。
这些位置应尽可能均匀分布，并且距离球心相等。
热流量测量：通过加热装置提供的热流量需要测量。
可以使用热电偶或热电阻等传感器测量加热装置输入的功率或电流，并计算热流量。
计算导热系数：利用稳态热传导定律和测得的温度分布和热流量，计算材料的导热系数。
根据球体的几何参数和热传导定律的方程式，可以通过求解相应的热传导方程来计算导热系数。
导热系数的测定是什么原理
导热系数的测定是什么原理导热系数是物质传导热量的能力的量化指标。
它描述了物质在单位时间内单位面积上的热量传导量。
导热系数的测定常用的方法有热传导法、横贯热阻法、热板法、热流计法、激光闪烁法等。
下面我将分别介绍这些方法的原理和应用。
首先是热传导法。
这种方法是通过测量材料中的温度梯度来计算导热系数。
原理是将样品加热到一定的温度，使其产生一个稳定的温度梯度。
然后使用两个温度传感器来测量样品的表面温度和内部温度。
根据温度差、样品厚度和样品的热导率，可以计算出导热系数。
这种方法可以测量不同温度下材料的导热系数变化，并且适用于固体材料的测量，比如金属、陶瓷等。
其次是横贯热阻法。
这种方法是将所要测量的样品夹在两个热源之间，通过测量样品之间的温度差来计算导热系数。
原理是通过热源加热样品的一侧，然后通过热测电阻仪或热电偶来测量另一侧的温度。
根据加热功率、温度差和样品厚度来计算导热系数。
这种方法适用于测量薄膜、涂层等材料的导热系数。
第三是热板法。
这种方法是利用热板的两侧温度差和热功率来计算导热系数。
原理是将样品夹在两个热板之间，其中一个热板加热，而另一个热板保持恒定的温度。
然后通过测量两个热板之间的温度差和加热功率来计算导热系数。
这种方法适用于固体和液体等不同状态的材料。
第四是热流计法。
这种方法是通过测量流经材料的热流量和温度来计算导热系数。
原理是将样品夹在两个热源之间，其中一个热源加热样品，然后使用热流计来测量流经样品的热流量和温度。
根据流量、温度差和样品厚度来计算导热系数。
这种方法适用于测量固体和液体的导热系数。
最后是激光闪烁法。
这种方法是利用激光在材料中的散射和吸收来测量热传导性。
原理是通过激光的闪烁现象来测定材料的热导率。
根据激光在材料中的传播距离和传播时间，以及材料的热扩散系数来计算导热系数。
这种方法适用于对液体、薄膜和纳米材料等的导热系数进行测量。
总体来说，导热系数的测定方法各有不同的原理和适用范围。
在实际应用中，根据不同材料和实验条件的需求选择合适的测量方法是十分重要的。
颗粒状材料导热系数测定
颗粒状材料导热系数测定颗粒状材料在工业、建筑、农业等不同领域中都有着广泛的应用，并且其导热性能对于各种应用均有着重要的影响。
因此，测定颗粒状材料的导热系数是非常重要的。
一、测量原理颗粒状材料的导热系数是指在单位时间内，单位面积上单位温度梯度下热量通过材料的能力，通常用W/(m·K)来表示。
根据傅里叶热传导定律，材料导热系数与热流密度、温度梯度和材料厚度有关系。
在测量颗粒状材料的导热系数时，需要使用热传导仪进行测试。
热传导仪是一种专门用于测量材料导热系数的仪器，它的工作原理是基于热传导定律。
热传导仪包括两个加热板和一个薄片热电偶。
将材料样品置于两个加热板之间，加热板通过外部电源供电，加热板上方与下方的热电偶分别用于测量温度差异。
测量结束后，根据实验数据可以计算出材料的导热系数。
二、实验步骤1.准备样品：将颗粒状材料制成标准大小的样品，并且样品表面应当光滑，尽量避免存在气泡或其他缺陷。
2.校准热传导仪：在进行实验之前，需要先对热传导仪进行校准。
校准方法可能因为不同的仪器而有所不同，但基本思路是通过标准材料的测试数据与热传导仪所测得的值进行比较，得出一个校准系数。
3.测试样品：将样品放在热传导仪中央的试验台上，将两个加热板分别加热并且测量上下温度梯度。
测量数据应当保证稳定，并且重复多次，取其平均值作为最终测量结果。
4.计算导热系数：通过实验数据，利用热传导定律计算导热系数。
需要注意的是，由于颗粒状材料的导热性能与其密度和压缩程度有关，因此在计算时需要进行一些修正。
三、实验注意事项1.实验中要保持样品的表面光滑，不要有气泡或其他缺陷。
2.为了保证实验准确性和可重复性，需要多次测量取平均值。
3.样品应当保持干燥，以免湿度影响实验结果。
4.在对热传导仪进行校准时，需要使用标准材料进行测试，并且保证标准材料有稳定的导热系数。
总之，颗粒状材料的导热系数测定是一个非常实用的实验，它可以帮助我们更好地理解颗粒材料的导热性能，从而为各种应用提供基础数据支持。
实验指导书(准稳态法测定材料的导热系数)
准稳态法测定材料的导热系数一、实验目的1、通过实验，掌握准稳态法测量材料的导热系数和比热容的方法；2、掌握使用热电偶测量温度的方法；3、加深对准稳态导热过程基本理论的理解。
二、实验原理本实验是根据第二类边界条件，无限大平板的导热问题来设计的。
设平板厚度为2δ(图中为2b)，初始温度为t 0，平板两面受恒定的热流密度q c 均匀加热（见图1）。
求任何瞬间沿平板厚度方向的温度分布t(x ，τ)。
导热微分方程式、初始条件和第二类边界条件如下：22),(),(xx t a x t ∂∂=∂∂τττ0=τ时, 0t t =x=0处， 0=∂∂xtδ=x 处，c q xt-=∂∂-λ方程的解为：)]exp()cos(2)1(63[),(02211220F xx a q t x t n n n n c μδμμδδδδτλτ--+--=-+∞=∑ （1）式中： τ—时间(s)； λ—平板的导热系数(w/m ∙℃)；a —平板的热扩散率(m 2/s)； n μ—πn n=1，2，3，……；F 0—2δτa 傅立叶准则； t 0—初始温度(℃)； c q —沿x 方向从端面向平板加热的恒定热流密度(w/m 2)；随着时间τ的延长，F 0数变大，式（1）中级数和项愈小。
当F 0>0.5时，级数和项变得很小，可以忽略，式（1）变成：)612(),(2220-+=-δδτλδτx a q t x t c （2）由此可见，当F 0>0.5后，平板各处温度和时间成线性关系，温度随时间变化的速率是常数，并且到处相同。
这种状态称为准稳态。
在准稳态时，平板中心面x=0处的温度为：)61(),0(20-=-δτλδτa q t t c 平板加热面x=δ处为：)31(),(20+=-δτλδτδa q t t c （3） 此两面的温差为：λδττδc q t t t ∙=-=∆21),0(),( 如已知q c 和δ，再测出Δt ，就可以由式（3）求出导热系数：tq c ∆=2δλ （4） 根据势平衡原理，在准态时，有下列关系：τρδd dt CF F q c = 式中：F 为试件的横截面(m 2)；C 为试件的比热(J/kg ∙℃)； ρ为试件的密度(kg/m 3)；τd dt为准稳态时的温升速率(℃/s)； 由上式可得比热： τρδd dt q c c=三、实验装置按上述理论及物理模型设计的实验装置如图2所示，说明如下：1）试件试件尺寸为100mm×100mm×δ，共四块，尺寸完全相同，δ=10mm。
墙体材料当量导热系数测定方法
墙体材料当量导热系数测定方法1 范围本标准规定了墙体材料当量导热系数测定方法的术语和定义、原理、测定装置、试验方法。
本标准适用构建墙体的非均质材料。
2 术语和定义下列术语和定义适用于本文件。
2.1当量导热系数（λe） effective thermal conductivity用墙体材料的热阻R值计算出一个相当的导热系数值，称之为当量导热系数，用符号λe表示，单位为W/(m·K)。
2.2非均质材料 heterogeneous materials任意组成部分各种物理化学性质不相等的材料。
3 原理本方法基于稳定传热原理。
将填充体（已知材料导热系数）、试件（置于填充体中）安装在冷箱和计量箱之间，控制冷箱和计量箱的温度保持热传导平衡，在同一工况下，分别测量通过填充体和试件的热流量，根据温度和功率的变化计算出试件的当量导热系数（λe）。
4 测定装置4.1 装置结构测定装置（见图1）由冷箱、防护热箱、计量箱、试件框、控制与数据采集处理系统五部分组成。
试件安装在计量箱和冷箱之间，试件框与计量箱连接。
在冷箱中安装加热装置和制冷机组，以模拟恒定冷室实验条件。
在计量箱外侧放置防护热箱，以减少计量箱温度损失（一般防护箱温度设定值与计量箱温度设定值相同）。
在箱体内布置温度传感器监控测定过程。
其中：1、防护热箱； 5、冷箱； 9、制冷压缩机；2、温度传感器； 6、电加热器； 10、计量箱。
3、试件； 7、电能表；4、试件框； 8、导流屏；图1 墙体材料当量导热系数测定装置结构示意图4.2 冷箱4.2.1 冷箱箱内空间以能容纳制冷、加热及气流组织设备为宜。
4.2.2 冷箱外壁应采用不吸湿的保温材料，热阻值不小于3.5 ㎡·K/W，内表面应采用不吸水、耐腐蚀的材料。
4.2.3 冷箱通过导流屏进行对流，形成沿试件表面自上而下的均匀气流。
4.3 防护热箱4.3.1 防护热箱应由均质材料组成，要求结构具有良好的密封性能，其热阻值不小于3.5㎡·K/W。
