兰申电磁流量转换器说明书电磁流量计说明书
电磁流量计说明书
![电磁流量计说明书](https://img.taocdn.com/s3/m/040d79bb9e314332396893cf.png)
电磁流量计说明书目录一、产品概述二、工作原理三、产品特点四、外形尺寸五、流量选型及安装六、流量计接线图七、按键说明与菜单调试八、故障分析与排除九、电磁流量计电极内衬选择表一、产品概述智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表,具有高精度、高可靠性与使用寿命k等优点。
为确保产品质量,我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中,对每个环节细致研究与控制,并配套完整的流量标定检测系统。
产品执行标准:JB/T 9428-1999。
二、工作原理智能电磁流量计测量原理是基于法拉第电磁感应定律。
即当导电液体流过电磁流量计时,导体液体中会产牛与平均流速V(体积流量)成正比的电压,其感应电压信号通过两个与液体接触的电极检测,通过电缆传至放大器,然后转换成统一的输出信号。
基于电磁流量计的测量原理,要求流动的液体具有最低限度的电导率。
图1:结构原理图E=KBDK:比例常数B:磁感应强度D:测量管内径V:测量管截面的平均流速图2:信号流程图三、产品特点★低频三值矩形波恒流励磁,不受工频及现场各种杂散干扰的影响,性能稳定可靠。
★采用非均匀磁场的新技术及特殊磁路结构,磁场稳定可靠,且缩小了体积,减轻了重量,使流量计具有小型轻量化的特点。
★具有空管自动检测与电路处理功能。
★可根据用户实际需求现场在线修改量程。
★测量管内无阻流件,因此无附加压力损失。
★测量结果与液体的压力、温度、密度、粘度、电导率(小小于最低电导率)等物理参数无关。
★直管段相对要求较短★使用方便,安装后只需接上电源,不需其它任何操作,即可输出标准信号,便于非专业人员使用。
性能数据衬里及公称通径DN(mm):橡胶衬电:40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800. 900. 1000. 1200. 1400, 1600. 1800. 2000. 2200四氟衬里:10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350,400, 450. 500. 600. 700. 800. 900. 1000. 1200, 1400. 1600, 1800. 2000. 2200 注:特殊规格可订制测量误差:±0.5%、±1.0%、±1.5.被测介质温度:氯橡胶衬咀:-20℃~+65℃,聚四氟乙烯:-30℃~+180℃,聚氯脂橡胶:-20℃~+80℃,聚丙烯:-20℃~ +100℃环境温度:-25 ~+45℃相对湿度:5% - 95%额定压力:DN10-DN80: 4.0MPa DN100-DN150: 1 .6MPa DN200-DN1000: 1 .0Mpa DN1200-DN2000: 0.6MPa DN2200:0.25MPa流速范围:0. 3-12m/s电导率:被测流体电导率不小于5us/cm输出信号及负载电阻:0-10mADC,0-1000nΩ输出频率上限:l~ 5000Hz没定4-20rnADC,0-500 Ω具有防雷击保护串行通讯:可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0 m3/CP;脉冲宽度:自动设置20ms或方波电级材料:含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铀(Pt)防护等级:标准IP65、IP67、可选IP68直管段长度:上游≥10DN,下游≥5DN连接方式:管道法兰连接,符合标准:GB9119-88功耗:<25W供电电源:220V AC±10%,50HZ±5%、24VDC直流供电产品分类:管道式电磁流量计分一体型和分体型一体型分体型四、外形尺寸4.1产品的外形图34.2产品安装尺寸4.2.1平法兰型电磁流量计(含传感器的)外形及连接尺寸:(见图4、表1)图4表1平法兰型传感器连接尺寸和连接法兰安装尺寸(mm)4.2.2凹凸环槽法兰型电磁流量计(含传感器的)外形及连接尺寸(表2)表2凹凸环槽法兰型与管道连接尺寸:(mm)4.2.3螺纹连接型电磁流量计(含传感器的)外形及连接尺寸(表3)表3螺纹连接型与管道连接尺寸(mm)五、流量选型及安装如何选型正确选用电磁流量计是保证用好电磁流量计的前提条件,选用什么种类的电磁流量计应根据被测液体介质的物理性质和化学性质而决定。
电磁流量计说明书
![电磁流量计说明书](https://img.taocdn.com/s3/m/7d4770dd3186bceb19e8bb8b.png)
电磁流量计操作使用说明书目录一、操作指南1.基本设置 (5)1.1 流量单位 (5)1.2 流量显示分辨率 (5)1.3 总量单位 (5)1.4 总量显示分辨率 (5)1.5 阻尼时间(s) (5)2.信号处理设置 (6)2.1 刻度流量 (6)2.2 小信号切除% (6)3.脉冲输出设置 (7)3.1 频率上限 (7)3.2 脉冲当量 (7)3.3 脉冲宽度 (7)3.4 脉冲电平 (8)3.5 频率/脉冲输出选择 (8)4.RS485输出设置 (8)4.1 通讯协议选择 (8)4.2 波特率 (8)4.3 数据位 (9)4.4 校验方式 (9)4.5 设备地址 (9)5.累计管理 (9)5.1 清累计 (9)5.2 预置累计 (9)6.仪表校准 (10)6.1 4mA校准 (10)6.2 20mA校准 (10)6.3 零点校准 (10)7.工厂设置 (11)7.1 传感器口径 (11)7.2 转换器系数 (11)7.3 传感器系数 (12)7.4 励磁频率 (12)7.5 低流量报警开关 (12)7.6 高流量报警开关 (12)7.7 空满管检测开关 (12)7.8 高流量报警点% (13)7.9 低流量报警点% (13)7.10 RS485功能开关 (13)7.11 非稳态时间 (13)7.12 响应极限........................................................................................ 1错误!未定义书签。
7.13 响应时间........................................................................................ 1错误!未定义书签。
7.14 保存设置........................................................................................ 1错误!未定义书签。
电磁流量计操作说明书
![电磁流量计操作说明书](https://img.taocdn.com/s3/m/a05ef1415bcfa1c7aa00b52acfc789eb172d9e1e.png)
电磁流量计操作说明书第一章引言电磁流量计是一种用于测量导电液体流量的仪器,其原理基于法拉第电磁感应定律。
本操作说明书旨在帮助用户正确操作电磁流量计,确保其正常运行并获得准确的流量测量结果。
在使用本仪器之前,请仔细阅读本说明书并按照其中的操作步骤进行操作。
第二章仪器概述2.1 外观与结构电磁流量计主体由流量传感器和转换器组成。
流量传感器通常由两个平行的电极和一对辅助电极构成,其中两个平行电极用于产生磁场,辅助电极用于测量电导率。
转换器则负责接收传感器信号并进行处理,最终将流量值输出到显示屏或其他记录设备。
2.2 规格与参数根据不同型号的电磁流量计,规格和参数会有所差异。
在使用前,请查看所购买的电磁流量计的技术手册,了解其具体规格和参数。
第三章安装与调试3.1 安装3.1.1 安装环境电磁流量计的安装环境应满足以下条件:- 温度范围:XX℃至XX℃- 相对湿度:不大于XX%- 安装位置:远离磁场干扰和强电磁波辐射源- 安装方向:尽量保持垂直安装3.1.2 安装步骤根据安装环境特点和流量计型号的不同,具体的安装步骤可能会有所差异。
请按照以下一般步骤进行操作:1) 确保安装环境符合要求。
2) 将流量计与管道连接,确保连接牢固并无泄漏。
3) 连接电磁流量计的电缆至转换器。
4) 检查安装是否正确,确保传感器与管道之间没有间隙或阻塞物。
5) 安装完成后,检查各连接部位是否紧固。
3.2 调试完成安装后,进行如下调试步骤:1) 检查电源线是否连接正确并插入可靠。
2) 按照转换器说明书设置各参数。
3) 打开阀门,使介质流经流量计。
4) 根据需要进行校准,并记录相关参数。
5) 检查转换器显示的流量值是否与实际值一致。
第四章使用与维护4.1 使用注意事项在正常使用电磁流量计时,需注意以下事项:1) 请勿撞击仪器或使用硬物敲打仪器外壳。
2) 请勿让电磁流量计接触强酸、强碱等腐蚀性物质。
3) 请勿将电磁流量计放置在温度过高或过低的环境中。
电磁流量计使用说明书
![电磁流量计使用说明书](https://img.taocdn.com/s3/m/61d410197275a417866fb84ae45c3b3566ecdd46.png)
LDG型电磁流量计用途、特点、工作原理 1 主要技术参数 2 选型参数及型号标记 2 结构与安装 5 电磁流量计转换器使用说明8 流量计在管线上的安装 20LDG 型电磁流量计用 途电磁流量计是一种测量导电介质体积流量的感应式仪表,适用于测量电导率大于5μs/cm 导电液体的体积流量,可广泛应用于石油、化工、冶金、自来水等领域的源水、净水、污水及其它导电液体的流量计量。
本厂生产的“津成牌”一体型和分体型电磁流量计是采用隔爆设计和普通型设计。
防爆标志为ExdmIIBT4特 点测量管内无活动及阻流部件,无压力损失。
测量不受液体的密度、粘度、温度、压力和电导率变化的影响。
选用不同衬里材料及电极材料,具有良好的耐腐蚀性和耐磨性。
选用不同衬里材料及电极材料,具有良好的耐腐蚀性和耐磨性。
转换器设计成小型低功耗模块,耗电仅0.3瓦。
转换模块安装在传感器的接线盒内即将传感器与转换器组装成一体省去传感器与转换器之间的连接电缆,安装简单方便。
它与显示仪表的连接只用双芯屏蔽电缆,用户十分方便。
用户不需要做任何调试。
不可自行拆装以免破坏密封性能。
出厂时已做好防水性能试验。
工作原理电磁流量计工作原理(见图1)是基于法拉第电磁感应定律。
即:导电液体在磁场中作切割磁力线运动时,在垂直于流速方向和磁场方向上就会产生感应电动势,其感应电动势为:E=BdV式中: B —磁感应强度 (T )D —电极间距 (m ) V —流体平均流速 (m/s) F —导管内截面积 (m 2)对于同一台流量计d 、F 、B 均是固定值,所以流量Q(或流速V),与感应电动势E 的大小成正比。
由此可见,感应电动势E 与流量Q(或流速V)成正比,经过处理运算后,进行瞬时流量和累积流量的计量。
图1 工作原理图主要技术参数1. 测量范围及精度:见表1流量:Q=3600VF (m 3/h)则:Q=3600)/(3h m E BdF表1测 量 范 围 (m/s )精 确 度 > 0.5~10 ±0.5%R ;±1.0%R 0.1~0.5±0.005m/s ;±0.0075m/s2.连接方式:法兰连接、法兰夹装3.外壳防护等级:IP65 Ip67 Ip68 现场显示型(也称一体型)防护等级为IP65。
电磁流量计及其说明书
![电磁流量计及其说明书](https://img.taocdn.com/s3/m/f44361ef5fbfc77da269b1d3.png)
L—mag电磁流量计网络通讯协议(L—mag CP V1.1)沈阳兰申电器有限公司2004年11月12日兰申L-mag电磁流量计网络通讯协议(兰申L-mag CP V1.1)通讯协议针对兰申L-mag电磁流量计工业应用设计,版本:兰申L-mag CP V1.1,该版本主要用于实时数据采集、流量测量及流量累计控制。
一、主机系统通讯部件要求国际标准RS-485通讯接口部件,不小于10 Bytes 的通信缓冲区(FIFO),支持600、1200、2400、4800、9600、14400通讯波特率,支持半双工通讯模式。
通讯程序应允许FIFO,从机要求主机FIFO不小于10Bytes。
二、协议结构兰申L-mag CP V1.1协议遵从基本开放系统互连(OSI)参考模型,基本开放系统互连参照模型提供通讯系统基本结构和要素,但兰申L-mag CP V1.1协议使用简化的OSI参照模型,仅采用1、2和7层。
基本开放系统互连参考模型层号层名功能兰申L-magCP V1.1 7应用层L-magCP 命令6表示层5会话层4传输层3网络层2链路层数据链路连接L-mag CP Link1物理层设备连接RS-485三、兰申L-magCP V1.1物理结构兰申L-mag电磁流量计的网络通讯接口在物理结构上采用电气隔离方式,隔离电压1500伏。
通讯数据传输接口为半双工方式,标准通讯速率大于250khz,通讯方向转换时间3.5uS。
通讯接口电气标准遵从RS-485国际标准。
兰申L-mag CP V1.1协议可用于星型式网络结构和总线式网络结构。
标准通讯连接介质为屏蔽双绞线。
四、兰申L-mag CP V1.1主机信息结构兰申L-mag CP V1.1协议为主从扫描式通讯协议,每次通讯过程均由主机发起,然后从机进行响应,回传规定的信息,完成一次通讯过程。
主机至从机信息结构从机地址编码(byte)数据分类命令(byte)主机发送至从机的信息由两字节组成,第一字节为从机地址,其编码:0---127(最高二进制位另有定义),第一字节为数据分类命令(下表定义)。
电磁流量计 说明书
![电磁流量计 说明书](https://img.taocdn.com/s3/m/6857040bfbd6195f312b3169a45177232f60e4e8.png)

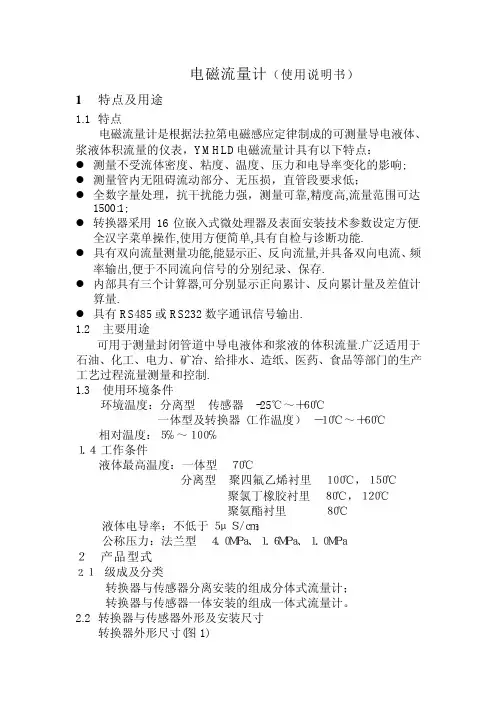

电磁流量计(使用说明书)1 特点及用途1.1 特点电磁流量计是根据法拉第电磁感应定律制成的可测量导电液体、浆液体积流量的仪表,YMHLD电磁流量计具有以下特点:l 测量不受流体密度、粘度、温度、压力和电导率变化的影响;l 测量管内无阻碍流动部分、无压损,直管段要求低;l 全数字量处理,抗干扰能力强,测量可靠,精度高,流量范围可达1500:1;l 转换器采用16位嵌入式微处理器及表面安装技术参数设定方便.全汉字菜单操作,使用方便简单,具有自检与诊断功能.l 具有双向流量测量功能,能显示正、反向流量,并具备双向电流、频率输出,便于不同流向信号的分别纪录、保存.l 内部具有三个计算器,可分别显示正向累计、反向累计量及差值计算量.l 具有RS485或RS232数字通讯信号输出.1.2 主要用途可用于测量封闭管道中导电液体和浆液的体积流量.广泛适用于石油、化工、电力、矿冶、给排水、造纸、医药、食品等部门的生产工艺过程流量测量和控制.1.3 使用环境条件环境温度:分离型传感器 -25℃~+60℃ 一体型及转换器(工作温度) -10℃~+60℃ 相对温度:5℅~100℅ 1.4 工作条件 液体最高温度:一体型 70℃ 分离型 聚四氟乙烯衬里 100℃,150℃ 聚氯丁橡胶衬里 80℃,120℃ 聚氨酯衬里 80℃ 液体电导率:不低于5μS/cm; 公称压力:法兰型 4.0MPa、1.6MPa、1.0MPa 2 产品型式 2.1 级成及分类 转换器与传感器分离安装的组成分体式流量计;转换器与传感器一体安装的组成一体式流量计。
2.2 转换器与传感器外形及安装尺寸转换器外形尺寸(图1)图1传感器外型尺寸(表1)外 形 尺 寸 / mm 公称通径/mm 高A 宽B 长C 15 180 140 200 20 180 140 200 25 180 140 200 40 210 170 200 50 235 170 200 80 240 200 200 100 268 235 250 150 325 300 300 200 380 340 350 250 438 405 400 300 510 460 500 400 620 580 600 500 736 715 600 600 850 840 600 700 920 895 700 800 1318 1015 800 900 1140 1115 900 10001245 1230 1000图2表1连接法兰及安装尺寸法兰连接尺寸符合下列标准DN15—DN150 4.0MPa GB9119.10-88 DN200—DN600 1.6MPa GB9119.4-88 DN700—DN1000 1.0MPa GB9115.3-88连接法兰 图3表2压力 法兰标准公称直径/mm D D1 d0 Th n B 15 95 65 14 M12 4 16 20 105 75 14 M12 4 18 25110 85 14 M12 4 18 40150 110 18 M16 4 20 50 165 125 18 M16 4 20 80 200 160 18 M16 8 22 100 235 190 22 M20 8 26 4.0MPaGB9119.10-88150 300 250 26 M24 8 28 200 340 295 22 M20 12 26 250405 355 26 M24 12 32 300 460 410 26 M24 12 32 400580 525 30 M27 16 38 500 715 650 33 M30 20 44 1.6MPa GB9119.4-88 600 840 770 36 M33 20 52 700895 840 30 M27 24 46 800 1015 950 33 M30 24 52 9001115 1050 33 M30 28 56 1.0MPa GB9115.3-88 1000 1230116036M3328623 技术性能3.1 执行标准 JB/T9248-1999电磁流计 3.2 流量计和传感器公称通径:15 20 25 40 50 80 100 150 200 250300 400 500 600 700 800 900 1000最高流速:15m/s流量测量范围:流量上限值的流速可在0.3m/s ~15m/s 范围内选定,下限值的流速可为上限值的1% 精确度:示值的±0.5% ±3mm/s 衬里材料:聚四氟乙烯、聚氯丁橡胶、聚氨酯 电极材料:不锈钢0Cr18Ni12Mo2ti哈氏合金B、哈氏合金C、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 连接法兰材料:碳钢 不锈钢 (订货时请注明) 衬里保护法兰材料:不锈钢 1CR18Ni9Ti; 20#合金钢(当流体为强腐蚀性介质时选用须在合同注明)接地法兰材料:不锈钢琴1CR18Ni9Ti进口保护法兰材料:不锈钢1Cr18Ni9Ti外壳防护:分离型橡胶或聚氨酯衬里传感器 IP68 水下10m其它传感器和所有转换器 IP65 间距:转换器与传感器间距一般不超过100米4 安装传感器可安装在任何位置,垂直水平也可倾斜,但安装应保证测量管内任何时候都能充满介质,不得有不满管现象或者有大量气泡能过传感器(图4)传感器水平安装时电极中心轴线尽量水平(图5)图4 图5对于液固两相介质,最好是垂直安装(图6)传感器应远离大功率变频器或强磁场源。
电磁流量计说明书
![电磁流量计说明书](https://img.taocdn.com/s3/m/0411208f87c24028905fc34f.png)
电磁流量计:电磁流量计(Electromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计是应用电磁感应原理,根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
仪表介绍:结构电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
磁路系统:其作用是产生均匀的直流或交流磁场。
直流磁路用永久磁铁来实现,其优点是结构比较简单,受交流磁场的干扰较小,但它易使通过测量导管内的电解质液体极化,使正电极被负离子包围,负电极被正离子包围,即电极的极化现象,并导致两电极之间内阻增大,因而严重影响仪表正常工作。
当管道直径较大时,永久磁铁相应也很大,笨重且不经济,所以电磁流量计一般采用交变磁场,且是50HZ工频电源激励产生的。
测量导管:其作用是让被测导电性液体通过。
为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极:其作用是引出和被测量成正比的感应电势信号。
电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍。
它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度。
外壳:应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。
衬里:在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里。
它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。
衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器:由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。
其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
电磁流量计说明书
![电磁流量计说明书](https://img.taocdn.com/s3/m/05ca7ba4770bf78a64295448.png)
电磁流量计说明书工作原理电磁流量计采用当代电磁流量技术制造,具有下列特点:测量不受流体密度、粘度、压力和电导率变化的影响。
测量管内无阻碍流动部件,无压损,直管段要求较低。
转换器采用液晶背光式显示,可使直射阳光下或暗室内的读数变得容易。
通过红外线触摸按键设定参数,在恶劣的环境下不打开转换器的盖板也可以安全地进行设定。
转换器可与传感器组成一体型或分离型。
转换器具有自诊断报警输出,空负载检测报警输出,流量上下限报警输出,批处理控制等功能。
流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量,可显示正、反流量,并具有多种输出,电流、脉冲、数字通讯、HART。
不仅可用于一般的过程检测,还适用于矿浆,纸浆及糊状液的测量;高压电磁流量计传感器才有那个PFA加网衬里技术,耐高压,抗负压,专门应用于石化,矿产等行业。
防爆型仪表可用于相应的防爆场所电磁流量计用于测量封闭管道中导电液体和浆液的体积流量,适用于化工、电力、矿冶、石油、给排水、造纸、医药、食品等部门。
技术性能参数主电源AC220V 50Hz /DC24V/3.6V功率消耗<15W(和传感器配套功耗)显示与按键中英文显示,可显示瞬时流量.累积流量以及报警显示(励磁开路报警,空管报警,流量超限报警)。
4个薄膜轻触开关,用于数据设定。
计数器正向总量,反向总量。
输出信号模拟输出双向两路,全隔离0~10mA/4-20mA负载电阻:0~10mA时,0~15KΩ;4~20mA时,0~750Ω频率输出正向和反向流量输出,输出频率上限可在1~5000Hz内设。
带光电隔离的晶体管集电极开路双向输出。
外接电源不大于35V,导通时集电极zui大电流为50mA.报警输出两路带光电隔离的晶体管集电极开路报警输出。
外接电源不大于35V,导通时集电极zui大电流为250mA.报警状态:流体空管,励磁断线,流量超限。
脉冲输出正向和反向流量输出,输出脉冲上限可达5000CP/S。
电磁流量计操作指南说明书
![电磁流量计操作指南说明书](https://img.taocdn.com/s3/m/2f3c99871b37f111f18583d049649b6648d709df.png)
电磁流量计操作指南说明书1. 引言电磁流量计是一种常用的流量测量仪表,广泛应用于工业生产、水处理、石油化工等领域。
本操作指南旨在帮助用户正确操作电磁流量计,提高测量准确性和工作效率。
2. 安装与连接2.1 安装根据现场实际情况选择合适的安装位置,确保电磁流量计与被测介质流向一致,并确保安装位置平整、无振动。
安装时应注意保持流量计的垂直放置,并留出足够的空间以便于维修和更换。
2.2 连接将电磁流量计与管道系统连接,确保连接口紧固可靠,避免泄漏。
请按照电磁流量计与管道连接口的规格选用适当的密封件。
连接完成后,检查连接口是否有松动,若有松动应及时进行重新紧固。
3. 参数设定在开始测量之前,需进行相关参数的设定,以确保电磁流量计的准确度。
3.1 测量范围根据被测介质的流量范围,设置电磁流量计的测量范围。
请确保所设置的测量范围能够满足实际测量需求,并预留一定的余量,以防止超量程的发生。
3.2 温度和压力补偿根据被测介质的实际温度和压力情况,设置电磁流量计的温度和压力补偿参数。
温度和压力补偿能够有效提高测量的准确性,确保测量结果的可靠性。
4. 运行操作4.1 供电与启动将电磁流量计与电源进行连接,并确保电源正常供电。
在供电后,按照操作面板上的启动指示进行操作,启动电磁流量计。
4.2 测量显示与记录在启动后,电磁流量计将实时显示被测介质的流量值。
可以根据需要选择记录仪表或计算机系统进行流量数据的记录与存储,便于后期数据分析和处理。
4.3 异常处理与维护在日常使用中,若发现电磁流量计的显示异常或其他问题,请及时进行检查和维护。
遇到故障时,应按照设备说明书进行相应的维修操作,或联系售后服务人员进行维修。
5. 注意事项5.1 防护措施在安装和操作电磁流量计时,应注意避免其接触任何化学物质,以防损坏仪表。
同时,应做好防护措施,避免流量计受到外部环境的影响。
5.2 清洁与维护定期对电磁流量计进行清洁和维护,以保持仪表的良好工作状态。
电磁流量计使用说明书
![电磁流量计使用说明书](https://img.taocdn.com/s3/m/9ac92a67580102020740be1e650e52ea5518ce1e.png)
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-SIN-LDG-SUP-C-CN2第2版电磁流量计使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册,正确使用本产品,避免由于错误操作造成不必要的损失。
●在您阅读完后,请妥善保管在便于随时取阅的地方,以便操作时参照。
注意●本手册内容如因功能升级等有修改时,恕不通知。
●本手册内容我们力求正确无误,如果您发现有误,请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-S IN-LDG-SUP-C-CN2第二版2022年4月确认包装内容打开包装箱后,开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时,请与本公司联系。
产品清单产品包装内容目录第一章产品概述 (1)1.1电磁流量计测量原理 (1)1.2电磁流量计结构 (2)第二章安全指导 (3)2.1厂家安全说明 (3)2.2版权和资料保护 (3)2.3免责条例 (3)2.4警告及符号使用 (4)2.5安全使用电磁流量计 (4)第三章操作须知 (6)3.1检查型号和规格 (6)3.2安装附件 (6)3.3存放须知 (6)3.4安装地点须知 (6)第四章安装 (7)4.1安装条件 (7)4.2安装规范 (8)4.3安装 (10)第五章接线 (14)5.1接线须知 (14)5.2分离型电缆 (14)5.3接线端子 (16)5.4接线 (20)5.5接地 (25)第六章基本操作步骤(显示单元介绍) (27)6.1面板 (27)6.2设置键的操作 (27)III6.3显示界面及内容 (28)6.4显示模式到设置模式 (28)6.5参数设置步骤 (33)第七章参数说明 (36)7.1参数 (36)7.2参数列表总览 (36)第八章实际操作 (46)8.1运行前调零 (46)8.2批量罐装功能 (48)第九章通讯 (49)9.1RS485总线通讯 (49)9.2电磁流量计使用ModBus RTU通讯协议 (50)9.3HART (51)第十章概述 (57)10.1标准技术规格 (57)10.2标准性能 (60)10.3正常运行环境 (61)10.4参考流量范围 (62)第十一章使用维护及故障诊断 (63)11.1日常维护 (63)11.2故障诊断 (63)第十二章质保及售后服务 (67)IV第一章产品概述1第一章产品概述1.1电磁流量计测量原理电磁流量计工作原理基于法拉第电磁感应定律。
电磁流量计说明书
![电磁流量计说明书](https://img.taocdn.com/s3/m/00cc68aef9c75fbfc77da26925c52cc58ad69041.png)
电磁流量计说明书电磁流量计说明书1. 产品概述电磁流量计是一种用于测量管道中液体(如水、清液等)流量的仪器。
它基于法拉第电磁感应定律,通过测量液体中的感应电压来计算流量值。
电磁流量计广泛应用于工业自动化、生产控制和流量监测等领域。
2. 产品特点- 高精度测量:电磁流量计采用先进的电磁感应技术,具有高精度和稳定性,可以实现精确的流量测量。
- 宽测量范围:电磁流量计适用于液体流量范围广泛的应用,可满足不同流量要求。
- 非侵入式安装:电磁流量计采用非侵入式安装方式,不需要切断管道或改变管道结构,方便安装和维护。
- 耐腐蚀性强:电磁流量计的传感器材料具有良好的耐腐蚀性能,可适应不同液体的测量要求。
- 数字信号输出:电磁流量计通过数字信号输出流量值,方便与其他设备进行数据交互和集成。
3. 技术参数以下是本产品的主要技术参数:- 测量范围:0-10m3/h- 精度等级:0.5级、1.0级、1.5级- 工作压力:0-1.6MPa- 介质温度:-20℃~+60℃- 输出信号:脉冲信号、模拟信号、数字信号- 电源电压:AC 220V、DC 24V、电池供电4. 使用方法4.1 安装1. 在安装电磁流量计前,应先对管道进行清洁并确保无异物。
2. 根据管道的直径选择合适的电磁流量计传感器,并将其安装在管道上。
3. 通过螺栓将传感器牢固固定在管道上,确保安装牢固。
4. 连接电磁流量计与控制仪表,确保连接牢固无松动。
4.2 校验与调试1. 在使用之前,应进行校验和调试,确保电磁流量计的准确性和稳定性。
2. 打开电磁流量计的电源开关,并设置相关参数。
3. 注入标准液体进行校验,并与标准流量计进行对比。
4. 根据对比结果,进行参数调整,以确保测量准确。
4.3 维护与保养1. 定期检查电磁流量计的连接是否正常,如有松动应及时处理。
2. 定期清洗电磁流量计传感器,以确保测量的准确性。
3. 注意避免电磁流量计与其他设备共同受到冲击和振动。
电磁流量计说明书
![电磁流量计说明书](https://img.taocdn.com/s3/m/921413cbafaad1f34693daef5ef7ba0d4a736dbd.png)
电磁流量计使用说明书一、产品特点、用途和适用范围特点●LD系列电磁流量计,具有以下特点:●不受流体密度、粘度、温度、压力和电率变化的影响,线性测量原理能实现高精确度测量;●测量管内无阻流件,压损小,直管段要求低;●公称通径DN6-DN2000覆盖范围宽,衬里和电极有多种选择,能满足测量多种导电流体的要求;●转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;●转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精确度高,流量测量范围度可达1500:1;●高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂;●具有RS485或RS232O数字通讯信号输出;●具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;●采用SMD器件和表面安装SMT技术,电路可靠性高;●可用于相应的防爆场合;1.2主要用途KDLD系列电磁流量计,可用来测量封闭管道中导电流体的体积流量;广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制;1.3使用环境条件环境温度: 传感器-25℃~+60℃ 转换器-10℃~+60℃ 相对温度: 5%-95% 1.4工作条件流体最高温度: 一体型 70℃分离型: 聚四氟乙烯衬里 150℃ 氯丁橡胶衬里 80℃ 聚氨酯橡胶衬里 70℃ 流体电导率: ≥5uS/cm 二、工作原理 2.1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律;当一个导体在磁场场内运动时,在与磁场方向、运动方向相互垂直方向的导体两端,会产生感应电动势;电动势的大小与导体运动速度和磁场的磁感应强度大小成正比;如图一,当导电流体以平均流速Vm/s 通过装有一对测量电极的一根内径为Dm 的绝缘导管内流动时,该管道处于一个均匀的磁感应强度为BT 的磁场中,那么在一对电极上就会产生感应电动势EV,它的方向垂直于磁场和流体的方向;法拉第电磁感应定律为:E=B ·D ·V 1流量的体积流量为:)/(432s m V D Q V π=2由公式1和2可得到:(BE D Q V 4π=m 3/h 3因此电动势可表示为: )(4V Q DBE V π=4当B 是一个常数时,对某一个固定的口径D 也是一个已知数,公式3中BD B 14 =K 一个常数,那么公式3可改写为: Q V =K ·E m 3/h 5从公式5可以看出,流量Q V 与电动势E 成正比;转换器电路结构电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到B 是一个常数,同时把传感器感应的电动势放大\转换成标准的电流信号或频率信号,便于流量的显示,控制与调节.图二所示为转换器电路结构; 三、产品型式和组成 3.1产品组成电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成,分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器; 3.2产品型式KDLD 系列电磁流量计分为一体型和分离型两种结构形式;可用于规定的防爆场所; 传感器有7种不同材料的电极和4种不同材料的衬里可供选用; 四、产品的技术性能指标4.1招待标准:JB/T9248-1999 4.2最高流速:15m/s4.3公称通径:DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350400、450、500、600、700、800、900、1000、1200、1400、1600、1800、20004.4精确度:%、%4.5公称压力:DN10-150DN200-600DN700-1200DN1400-2000其它规格和标准可按用户要求.4.6材料:电极形式和材料电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极;电极及接地电极材料有含钼不锈钢,哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不锈钢涂覆碳化钨7种;法兰材料:碳钢接地环材料:不锈钢进门保护环材料:不锈钢、碳钢;4.7外壳防护:IP65:IP68:仅分离型氯丁橡胶和聚氨酯衬里的传感器,且不包括防爆结构;4.8防爆标准:DN15-DN600一体型防爆:md II BT4DN15-DN1600分离型防爆,传感器和转换器安装在相应的危险区md II BT4DN15-DN1600分离型防爆,传感器安装在相应的危险区,转换器安装在安全区:md II BT44.9连接电缆:分离型电磁流量计,传感器与转换器之间用信号电缆连接,电缆长度最长应小于100MM,本公司随表免费提供10M电缆,不足部分需订货;4.10转换器性能:,功率小于20W;直流供电11-40VD·C 供电电源:单相交流电85-265V,45-63HZ转换器显示与编程操作:4个薄膜按键可设定选择全部参数,还可利用外接手操器或PC机RS485、RS232对转换器设定编程,高清晰度背光LCD显示,空管检测,自诊断功能;数字通讯:RS485、RS232、MODBUS、REMOTE,具有防雷击保护;输出信号:电流输出:双向两路,全隔离0-10mA/4-20 mA;负载电阻:0-10 mA是欧姆,4-20mA时是0-750欧姆;范围内设定;带光电陋离频率输出:正向和反向流量输出,输出频率上限可在1-5000 HZ的晶体管集电极双向输出;外接电源不大于35V,导通时集电极最大电流为250 mA;脉冲输出:正向和反向流量输出,输出脉冲上限可达5000cp/s;脉冲当量为脉冲宽度自动设置为20ms或方波;带光电隔离的晶体管集电极开路输出;外接电源不大于35V,导通时集电极最大电流为mA;流向指示输出:本流量计可测正反方向的流体流动流量;并可以判断出流体流动的方向;规定显示正向流量时输出+10V高电平,反向流体流动输出0V的低电平;报警输出:两路带光电隔离的晶体管集电极开路报警输出;外接电源不大于35V,导通时集电极最大电流为250mA;报警状态:流体空管、励磁断线、流量超限;阻尼时间:在0-100S间分档可选;五、产品外形尺寸及安装尺寸5.1转换器外型尺,见图三ab六、转换器菜单结构及参数设置6.1按键形式6.2按键包括转换器本体按键和红外遥控按键以及磁性笔操作按键功能1自动测量状态下键功能:下键:循环选择屏幕下行显示内容;上键:循环选择屏幕上行显示内容;复合键+确认键:进入参数设置状态6.2参数状态下按键功能下键:光标处数字减1上键:光标处数字加1复合键+下键:光标左移复合键+上键:光标右移确认键:在任意状态下,连续按下两秒钟,返回自动测量状态;注:1使用“复合键”时,应先按下复合键再按住“上键”或“下键”;2在参数设置状态下,3分种内没有按键操作,仪表自动返回测量状态;3流量零点修正的流向选择,可将光标移至最左面的“+”或“-”下,用“上键”或“下键”切换使之与实际流向相反;4流量的单位选择,可将光标移至“流量量程设置”菜单的原显示的流量单位下,然后用“上键”或“下键”切换使之符合需要;6.3参数设置功能及操作密码要进行仪表参数设定修改,必须使仪表从测量状态进入参数设置状态,在测量状下,按“复合键+确认键”出现状态转换密码0000,根据保密级别,按本厂提供的密码对应修改,再按“复合键+确认键”后,则进入需要的参数设置状态;仪表设计有6级密码,其中1-4级为用户密码,第5、6级为制造厂密码;6级密码分别用于不同保密级别的操作者;无论使用哪级密码,用户均可察看仪表参数;用户若想改变仪表参数,则要使用不同级别的密码;第1级密码出厂值0521:用户可察看所有的参数;第2级密码出厂值3210:用户能改变1-22仪表参数;第3级密码出厂值6108:用户能改变1-24仪表参数;第4级密码出厂值7206:用户能改变1-26仪表参数;第5级密码固定值:能改变所有参数,制造厂保留;第6级密码固定值:所有仪表参数重置,制造厂保留;建议:第1-3级密码,可由用户决定何级别的人员掌握;第4级密码主要用于设置总量清“0”,用户应指定专人掌握;6.4参数设置菜单一览表注:1 参数编号4项为MODBUS通讯,无MODBUS通讯功能转换器不用此参数项,参数设为方式重;2 参数编号42-47项为掉电时间记录功能,无掉电功能转换器无此参数项;6.5参数设置菜单说明6.5.1语言:本流量计具有中、英文两种语方,用户可自行选择操作;6.5.2仪表通讯地址:多机通讯时,可设不同的通讯地址6.5.3仪表通讯速度有600、1200、2400、4800、9600、14400多种波特率可供选择;6.5.4仪表通讯方式通讯方式1为RS485通讯信号方式,通讯方式为MODBUS通讯信号输出;6.5.5测量管道口径选择仪表所有的公称通径;6.5.6仪表量程设置仪表量程是指流量测量的上限流;量值满量程;上限流量值是针对输出信号的百分比显示而方的;它与电流输出和频率输出上限值及100%显示值相对应;与之相关联的还有用百分比流量表示的小信号切除和超限报警;在仪表量程设置参数中选择流量显示单位,仪表流量显示单位有:L/s、L/min、L/h、m3/s、m3/min、m3/ h,用户可根据工艺要求和使用习惯选定一个合适的流量显示单位;注意:仪表用5位有效数字显示流量值,末位数值的后面显示有流量的单位;微处理器能够在选择流量单位不合适时,向操作者提示出设置错误码造成的“上溢”或“下溢”,例:DN200MM口径,选L/H为流量显示单位,当1 m/s流速时,流量为113097L/H,超出5位数,造成“上溢”此时流量单位应选择m3/s、m3/min和m3/ h;而DN3MM,选m3/s,流量为s,在5位显示数字下,根本无法显示出有效数字,造成”下溢”,此时流量单位应选择L/S、L/min 或L/H;6.5.7阻尼时间长的测量阻尼时间能提高仪表流量显示稳定性及输出信号的稳定性,适于具有流量调节的情况使用;短的测量阻尼时间可以加快测量反应速度,适于总量累计的脉动流量测量;测量阻尼时间的设置采用选择方式,用户选一个阻尼时间值即可;6.5.8流量方向择项如果用户认为调试时的流体方向为正,而仪表显示为负,则将流量方向设定反向,反之亦然;6.5.9零点修正在电磁流量传感器的测量管内充满导电流体,并且流体处于静止不流动,转换器已经对流量计的零点作了智能处理;若所配传感器的零点超出转换器的智能处理范围,则需用户进行流量零点修正;流量零点是用流速表示的,单位为mm/s.显示中:上行FS,当FS显示不为“0”时,应调修正值使FS=0;注意:若改变下行修正值,FS值增加,需要改变下行数值的正、负号,使FS 能够修正为零;再次提醒:流量零点修正必须在电磁流量传感器的测量管内充满导电流体,并且流体处于静止不流动条件下进行;流量零点的修正是传感器的校验常数值,已记入传感器的记录单与标牌;记入时传感器零点值是以mm/s为单位的流速值,其符合与修正值的符号相反;6.5.10小信号切除点小信号切除点设置是用量程的百分比流量表示的;小信号切除时,用户可以选择同时切除流量、流速及百分比的显示与信号输出,也可选择仅切除电流输出信号和频率脉冲输出信号,保持流量、流速及百分比的显示;6.5.11流量积算单位转换器显示器为10位计数器,最大允许计数值为95;使用积算单位为L和M3,并有、、、1L和 M3、 M3、0. 1 M3、1 M3的倍率,可方便读出一段时间的累计流量;本转换器能够自动判断应用的流量积算单位和倍率是否溢出;6.5.12反向测量允许反向测量允许参数设在“允许”状态,当流体反向流动时转换器按反向流量值输出脉冲和电流,反向总量进行累积;反向测量允许参数设在“禁止”,当流体反向流动时,转换器输出脉冲为“0”,电流输出信号为“0”4MA或0MA,但反向总量仍然进行累积;6.5.13电流输出类型用户可在电流输出类型中选择0-10MA或4-20MA电流输出;6.5.14脉冲输出方式脉冲输出方式有频率输出和脉冲输出两种供选择,它们统称为数字量输出,频率输出为连续方波;脉冲输出为矩形波脉冲串;频率输出多用于数字的瞬时流量测量和短时间总量累积,脉冲输出通过脉冲单位当量选择,可读出累计流量的容积值,多用于长时间直接容积单位的总量累积;频率输出和脉冲输出一般为OC门形式,因此,应外接直流电源和负载;见输出接线图示;6.5.15脉冲单位当量脉冲单位当量指一个脉冲所代表的流量值,仪表脉冲当量选择范围为:在同样的流量下,脉冲当量小,则输出脉冲的频率高,累计流量误差小;仪表最高能输出5000 cp/S的脉冲频率;用于机械式电磁流量计数器最高频率可达25次/秒;脉冲输出的最大脉冲空度为20MS,高频时自动转换为方波;对于体积流量,计算公式如下:QL=×D2×VL/S 或Qm=×D2×V×10-3m3/h这里:D一管径MM V一流速M/S另外必须说明一个,脉冲输出不同于频率输出,脉冲输出是累积一个脉冲当量就能输出一个脉冲,因此,脉冲输出不是很均匀的.一般测量脉冲输出应选用计数器仪表,而不应选用频率计仪表.频率输出范围仪表频率输出范围对应于流量测量上限,即百分比流量的100%.频率输出上限值可在1-5000H Z 范围内任意设置.频率输出对应的是流量百分比. F=满量程频率值满量程值测量值⨯ 6.5.17空管报警允许仪表具有空管检测功能,若用户选择允许空管报警,则当仪表检测出空管状态时,即将仪表模拟输出、数字输出置为信号零,同时将仪表流量显示为零;6.5.18空管报警阈值本产品的空管报警是用实测传感器中的电导率来做判断的;不同的流体具有不同的电导值电阻值,空管检测实际上是检测被测导电液体的电阻与实验导电液体电阻的比值液体的相对导电率是否超出阈值;超出阈值就意味着被测流体电导率远低于实验液体的电导率,相当于空管;空管报警阈值的默认值为%;空管量程修正是为测量相对电导率而用的;在传感器充满试验液体情况下,修正系数使电导比为一个确定值,例如试验液体是水,其电导率约为100μS/em,可修正为100%;当被测液体电导率为5μ/cm,相对的电导比则大约显示2000%;如果试验液体水的电导比修正为10%;那么,被测液体电导率为5μ/cm 时相对电导比则大约显示200%;报警阈值设置是选择空管报警灵敏度范围的;最大阈值可设为%;如上例,被测液体显示2000%时发出报警,显示200%时不报警;因此欲使电导率5μ/cm 在显示电导比200%时报警,需要设阈值在200%以下;空管报警量程的默认值为100%;6.5.19上限报警允许用户选择允许或禁止,6.5.20上限报警数值上限报警值以量程百分比计算,该参数采用数值设置方式,用户在0%%之间设置一个数值;仪表运行时,当流量百分比大于该值时,仪表将输出报警信号;6.5.21下限报警允许用户选择允许或禁止6.5.22下限报警数值下限报警值以量程百分比计算,该参数采用数值设置方式,用户在%之间设置一个数值;仪表运行时,当流量百分比小于该值时,仪表将输出报警信号;6.5.23积算总量清零在该参数设置中,用户置人“积算总量清零”密码,仪表确认密码无误后,显示“允许进入”,即可完成积算清零,同时将三个积算器清为零值,重新开始累积;“积算总量清零”密码可以在打开4级密码后,在“清积算量密码”菜单下置人您欲设置的“积算总量清零”密码,修改原来的“积算总量清零”密码;注意:请记下您的“积算总量清零”密码;6.5.24传感器系数值流量计在标准实流校验装置上校验得到的流量系数,即校验单或产品标牌上标有的传感器“系数K”值;在出厂时已经设置完成,该系数是保证流量计准确测量的关键系数,不允许用户改变.6.5.25励磁方式选择转换器能向传感器提供四种励磁方式;用户可根据被测流体实际情况选择一种;通常可以使用方式1励磁,方式2;3;4适合于大口径清洁水测量;在哪种励磁方式下工作,就必须在哪种励磁方式下标定;6.5.26流量标定系数该系数是转换器的标定系数;用户应使用统一的标准校验器对转换器标定;设定此系数,使所有的转换器保持一致性,以保证与传感器配套的互换性;6.5.27仪表计算系数该系数为人为设定的系数,转换器内部计算时,总流量是测量流量乘以该系数值;例如,应用于具有仿真传感器的明渠测量潜水电磁流量计;6.5.28电流满度修正转换器出厂的电流输出满度调节,使电流输出准确为10MA或20MA;6.5.29转换器的出厂标定系数,使仪表励磁电流和信号放大器规格标准化;6.5.30传感器编码传感器编码记载配套的传感器出厂时间和编号,以确保设置的传感器系数准确无误;6.5.31转换器编码转换器编码记载转换器出厂时间和编号;56.5.32正向总量高位、低位使用5级密码进入,可修改正向累积量ε+,一般设的累积量不能超过计数器所计的最大数值60;6.5.33向总量高位、低位使用5级密码进入,可修改正向累积量ε-,一般设的累积量不能超过计数器所计的最大数值60;6.5.34时间年、月、日、时、分、秒带时钟功能使用5级密码进入,可改时间年、月、日、时、分、秒6.5.35密码1-4使用5级密码进入,可修改此密码;6.掉电时间记录功勇带掉电功能仪表内部设计有不掉电时种,能存储256次掉电记录;掉电记录时间格式为:掉电记录月日时分停至月日时分;当256次掉电记录满后,将循环记录新的掉电记录;6.6.1显示掉电记录按确认键,进入掉电记录显示方式,用增加键显示下个记录,用减少显示前个记录,再按确认键,返回流量显示方式;6.6.2清除掉电记录先按住复合键,再按确认键,进入密码输入方式,置数:密码4+11,再先按往复合键,再按确认键,将清除掉电记录;7.时累积记录按▲键出现小时累积记录,用增加键显示下个记录,用减少键显示前个记录,再按确认键返回流量显示方式;清小时累积记录,在参数内清累积后,即可清掉小时累积记录;七、流量计安装图示,如图六智能化转换器具有自诊断功能;除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息;这些信息在显示器右上方提示出“”惊叹号,在测量状态下,通过下键翻页,显示出故障内容如下:流量正常励磁报警空管报警故障处理:9.1仪表无显示:A.检查电源是否接通;B.检查电源保险丝是否完好;C.检查供电电压是否符合要求;D、检查显示器对比度调节是否能够调节,并且调节是否合适;E、如果上述前3项A、B、C都正常,第D项显示器对比度调节不能够调节请将转换器交生产厂维修;9.2励磁报警A、励磁接线EXI和EX2是否开路B传感器励磁线圈总电阻是否小于150Ω;C.如果a、b两项都正常,则转换器有故障;9.3空管报警A.测量流体是否充满传感器测量管;B.用导线将转换器信号输入端子SIC1、SIC2和SICCND三点短路,此时如果“空管报警”提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阈值及空管量程设置错误;C.检查信号连线是否正确;D、检查传感器电极是否正常;①使流量为零,观察显示电导比应小于100%;②在有流量的情况下,分别测量端子SIC1和SIC2对S重CCND的电阻应小于20KΩ对介质为水测量值;最好用指针万用表测量,并可看到测量过程有充放电现象;E.用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗;9.4上限报警上限报警提示出输出电流和输出频率或脉冲都超限,将流量量程改大可以撤销上限报警;9.5下限报警下限报警提示出输出电流和输出频率或脉冲都超限;将流量量程改小可以撤消下限报警;9.6系统设置错误已在流量量程设置、流量积算单位设置和脉冲当量设置中作出智能判断并提示,方便修改设置;9.7测量的流量不准确A.测量流体是否充满传感器测量管;B、信号线连接是否正常;C、检查传感器系数、传感器零点是否按传感器标牌和出厂校验单设置正常;十、供应成套性按订货合同供应电磁流量计;随机文件包括:使用说明书、产品合格证、装箱单各一份;十一、运输和贮存为防止仪表在运转时受到损坏,在到达安装现场以前,请保持制造厂发运时的包装状态;贮存时,贮存地点应具备下列条件的室内:A.防雨、防潮;B.机械振动小,并避免冲击;C.温度范围-20+60℃,湿度不大于80%;十二、运行流量计投运前进行下述检查:A.流量计在运输和安装过程中有无损伤;B、使用电源电压同铭牌电压是否相符;C.仪表正确接线;检查后打开管道阀门,使液体充满管道,应注意排除泄漏和系统内残留气体;然后接通仪表电源,一般流量计通电预热10分钟后即可正常工作;运行过程中若有问题,可按第9节流量计转换器自诊断结果进行故障处理,如果仪表还不能很好地工作,可与我公司联系;。
兰申电磁流量转换器说明书电磁流量计说明书
![兰申电磁流量转换器说明书电磁流量计说明书](https://img.taocdn.com/s3/m/9b06ee54e55c3b3567ec102de2bd960590c6d9d6.png)
兰申电磁流量转换器说明书电磁流量计说明书电磁流量计转换器使用说明书L_Mag511系列2011年12月目录1. 产品功能说明 (1)1.1基本功能 (1)1.2特殊功能 (1)1.3正常工作条件 (1)1.4与传感器连接型式 (1)1.5安装尺寸图 (2)2. 转换器基本电路 (3)3. 技术性能指标 (3)3.1执行标准 (3)3.2基本参数与性能指标 (3)4. 转换器接线与操作 (6)4.1键盘定义与显示 (6)4.2仪表图片 (7)4.3转换器接线图 (7)4.4连接电线电缆特性及连接要求 (9)4.5数字量输出及计算 (13)4.6模拟量输出及计算 (15)5. 仪表参数设置 (18)5.1L_M AG511三键转换器参数及操作 (18)5.2L_M AG511四键转换器参数及操作 (22)5.3仪表详细参数说明 (27)6.红外手持遥控键盘 (32)7.报警信息 (32)8. 故障处理 (33)8.1仪表无显示 (33)8.2励磁报警 (33)8.3空管报警 (33)8.4测量的流量不准确 (34)9. L_MAG511装箱与贮存 (34)9.2运输和贮存 (34)附录1 励磁频率选择(参考) (35)附录2 L_ MAG511转换器HART功能说明 (37)附录3 流量系数修改记录功能 (37)附录4带非线性修正功能补充说明 (39)附录5 防雷功能说明 (40)L_Mag511电磁流量计转换器使用说明书1. 产品功能说明1.1基本功能■低频方波励磁,励磁频率:1/16工频、1/20工频、1/25工频;■高频方波励磁,励磁频率:1/2工频(适用于浆液测量)(选配);■励磁电流可选定为125mA、187.5mA、250MA、500MA;■无需附加电极的空管测量功能,连续测量,定值报警;■流速测量范围:0.1 --- 15米/秒,流速分辨率:0.5毫米/秒;■交流高频开关电源,电压适用范围:85V AC --- 250V AC;■直流24V开关电源,电压适用范围:20VDC --- 36VDC;■网络功能:MODBUS、HART、GPRS、PROFIBUS(选配);■中文、英文显示方式,(可定制其它语言);■内部有三个积算器总量,可分别记录:正向总量、反向总量、差值总量。
电磁流量计使用说明书
![电磁流量计使用说明书](https://img.taocdn.com/s3/m/f939e5e83086bceb19e8b8f67c1cfad6185fe96a.png)
电磁流量计使用说明书1. 产品概述电磁流量计是一种测量导电液体流量的仪器,广泛应用于化工、水处理、食品加工等行业。
本说明书将详细介绍产品的安装、操作和维护等方面的内容,以确保用户正确地使用电磁流量计。
2. 安装与连接2.1 安装位置选择安装位置时,请确保离直管段足够远,避免管道弯曲、缩径等影响流量测量的因素。
2.2 连接在连接前,请先确保电磁流量计与电源之间断开电源,并根据接线图连接导线。
3. 操作与显示3.1 开机与关机打开电源开关,电磁流量计开始运行;关闭电源开关,电磁流量计停止运行。
3.2 参数设置按照设备说明书,使用相应按键进行参数设置,包括单位、流速范围等。
3.3 数据显示电磁流量计的显示屏将实时显示流量数据,用户可以通过触摸屏切换显示方式,如流速、流量等。
4. 维护与保养4.1 清洁定期清洁电磁流量计外壳,可使用软布蘸取清水轻轻擦拭,切勿使用腐蚀性溶剂。
4.2 校准根据使用情况,在规定的周期内进行校准操作,确保测量结果的准确性。
4.3 故障排除当电磁流量计出现故障时,请先检查电源是否正常,接线是否松动,并参照说明书进行故障排查。
5. 注意事项5.1 使用环境电磁流量计应在避免强磁场干扰的环境中使用,且温度范围应符合设备规定。
5.2 防雷防护安装时请注意防止雷击,可使用避雷装置进行防雷保护。
5.3 运输与存储妥善包装并避免重压,存放在干燥通风的地方,避免阳光直射和潮湿环境。
6. 技术支持与售后服务如需技术支持或售后服务,请联系我们的客服热线或发送邮件至指定邮箱,我们将竭诚为您提供帮助。
7. 免责声明本使用说明书中的内容仅供参考,如在实际使用中出现问题,请以最新的设备说明书为准。
电磁流量计使用说明书到此结束,感谢您的阅读与使用。
如有任何疑问,请及时联系我们。
电磁流量计及其说明书
![电磁流量计及其说明书](https://img.taocdn.com/s3/m/ce932d553c1ec5da50e27099.png)
L—mag电磁流量计网络通讯协议(L—mag CP V1.1)沈阳兰申电器有限公司2004年11月12日兰申L-mag电磁流量计网络通讯协议(兰申L-mag CP V1.1)通讯协议针对兰申L-mag电磁流量计工业应用设计,版本:兰申L-mag CP V1.1,该版本主要用于实时数据采集、流量测量及流量累计控制。
一、主机系统通讯部件要求国际标准RS-485通讯接口部件,不小于10 Bytes 的通信缓冲区(FIFO),支持600、1200、2400、4800、9600、14400通讯波特率,支持半双工通讯模式。
通讯程序应允许FIFO,从机要求主机FIFO不小于10Bytes。
二、协议结构兰申L-mag CP V1.1协议遵从基本开放系统互连(OSI)参考模型,基本开放系统互连参照模型提供通讯系统基本结构和要素,但兰申L-mag CP V1.1协议使用简化的OSI参照模型,仅采用1、2和7层。
三、兰申L-magCP V1.1物理结构兰申L-mag电磁流量计的网络通讯接口在物理结构上采用电气隔离方式,隔离电压1500伏。
通讯数据传输接口为半双工方式,标准通讯速率大于250khz,通讯方向转换时间3.5uS。
通讯接口电气标准遵从RS-485国际标准。
兰申L-mag CP V1.1协议可用于星型式网络结构和总线式网络结构。
标准通讯连接介质为屏蔽双绞线。
四、兰申L-mag CP V1.1主机信息结构兰申L-mag CP V1.1协议为主从扫描式通讯协议,每次通讯过程均由主机发起,然后从机进行响应,回传规定的信息,完成一次通讯过程。
主机发送至从机的信息由两字节组成,第一字节为从机地址,其编码:0---127(最高二进制位另有定义),第一字节为数据分类命令(下表定义)。
从机通讯缓冲区(FIFO)为两字节,因此,主机发送至从机的两字节可连续发送,不必留时间间隔。
从机工作在多机通讯方式,因此,主机应使用11位串行数据格式,并且不使用奇偶校验,将奇偶校验位作多机通讯寻址标志使用。
电磁流量计转换器使用说明书
![电磁流量计转换器使用说明书](https://img.taocdn.com/s3/m/d074cc74a1c7aa00b52acbc2.png)
4.3转换器接线图8
4.4连接电线电缆特性及连接要求10
4.5数字量输出及计算13
4.6模拟量输出及计算15
5.仪表参数设置18
5.1 L_Mag511三键转换器参数及操作18
5.2 L_Mag511四键转换器参数及操作22
5.3仪表详细参数说明27
6.红外手持遥控键盘33
7.报警信息33
3.2.6数字脉冲输出
输出脉冲当量:0.001~1.000 m3/ cp、
0.001~1.000 Ltr / cp、
输出脉冲宽度:20ms,高频时自动转换成方波;
输出电气隔离:光电隔离,隔离电压:> 1000VDC;
脉冲输出驱动:场效应管输出,最高承受电压36VDC,最大负载电流250mA。
3.2.7报警输出
1~15
±0.5%R
%FS:相对量程的;%R:相对测量值的。
3.2.4模拟电流输出
负载电阻:0~10mA时,0~1.5kΩ;
4~20mA时,0~750Ω。
基本误差:0.1%±10μA。
3.2.5数字频率输出
频率输出范围:1~5000Hz;
输出电气隔离:光电隔离。隔离电压:> 1000VDC;
频率输出驱动:场效应管输出,最高承受电压36VDC,最大负载电流250mA。
8.故障处理34
8.1仪表无显示34
8.2励磁报警34
8.3空管报警34
8.4测量的流量不准确34
9. L_Mag511装箱与贮存35
9.1 L_Mag511装箱35
9.2运输和贮存35
附录一励磁频率选择(参考)36
附录二L_ Mag511转换器HART功能说明38
电磁流量计使用说明
![电磁流量计使用说明](https://img.taocdn.com/s3/m/8d0b92b4900ef12d2af90242a8956bec0975a585.png)
电磁流量计使用说明
电磁流量计是一种用来测量导电液体流速和流量的仪器,其工作原理是利用液
体通过导电管道时产生的电磁感应来测量流速。
本文将介绍如何正确使用电磁流量计,以确保测量的准确性和稳定性。
1. 仪器外观
电磁流量计通常由主机和传感器组成,主机上配有控制面板和显示屏,传感器
连接在管道上并通过电缆与主机连接。
2. 使用前准备
•确保电磁流量计已正确安装在管道上,并连接电源和信号线。
•检查传感器和电缆是否正常连接,无松动或损坏。
•打开主机,检查显示屏是否正常显示,确认仪器处于正常工作状态。
3. 设置参数
•进入仪器设置界面,根据实际需求设置流量单位、流速范围等参数。
•根据被测液体的电导率,在设置界面选择相应的液体类型。
•设置零点校准和压力补偿参数,确保测量结果准确可靠。
4. 测量操作
•将被测液体导入管道,启动电磁流量计。
•观察控制面板显示的流速和流量数值,确保测量值在合理范围内。
•如需记录数据,可以连接数据采集仪器或导出数据至计算机。
5. 注意事项
•避免在温度过高或过低的环境下使用电磁流量计,以免影响测量结果。
•定期清洁传感器表面,避免污物积累影响测量准确性。
•如需长时间停用电磁流量计,及时关闭电源并进行保养保护。
结语
通过本文的指导,您应该能够正确使用电磁流量计并进行准确稳定的流量测量。
如有更多疑问或需进一步了解,请参考产品说明书或向厂家技术支持咨询。
祝您工作顺利!。
电磁流量计按纽操作说明
![电磁流量计按纽操作说明](https://img.taocdn.com/s3/m/591ff9bac77da26925c5b0db.png)
电磁流量计转换器按钮操作说明一.各键功能说明1.C/CE键:其用作工作模式与菜单模式之间的切换。
工作模式为其正常显示状态,即液晶显示第一行为瞬时流量,第二行累计流量状态。
〈显示格式可用DISPLAY菜单设定〉2.STEP键:此键处于三个键的中间位置,作用是进入菜单后通过此键可对整个菜单正向滚动,在修改数据项时控制光标移位。
3.DATA键:此键用于对整个菜单的反向滚动和数据修改时对各位数据的调整。
其中DATA键也具有ENTER的作用,主要用于逐级进入各级菜单和修改后进行确认与存储。
〈操作时要按住至少3秒〉二下面以实际操作为例来说明各个键的具体用法。
1.修改量程按一下C/CE键由显示模式进入菜单模式,用STEP或DATA键翻动菜单到“PROG。
PROTECTION〈程序保护〉”将ON〈开〉变为OFF〈关〉,只需按住ENTER键3秒即可。
然后用STEP或DATA翻动菜单到“RANG”菜单项。
如原量程为400M3/H,我们要改为800M3/H,则首先按住ENTER键3秒,则400变为0,且在0下面有一个光标,此时输入数字,短按ENTER键,数字变为1 、2 、3 、4 、5 、6 、7 、8因此利用ENTER键可以循环修改数据。
利用STEP键按一下变为80 再按一下,光标再右移一位,变为800 。
STEP键在修改数据时用于移动光标。
相应位上数据通过ENTER键来修改。
然后用ENTER键按住3秒存储数据,再按C/CE键退到显示模式。
2.设定单位首先用C/CE进入菜单模式,翻到“UNIT”〈单位〉子菜单,按住“ENTER”键3秒,进入下一级子菜单,第一项为“RANG UNIT”菜单〈瞬时流量单位〉,按住“ENTER”键3秒,在现有单位下出现一个光标,此时翻动菜单会出现很多待选单位,当你选中后,按住“ENTER”键3秒,将此单位存储。
后按一下C/CE退到上一级“RANG UNIT”菜单,用STEP或DATA键,翻到第二项“TOTALIZER UNIT”〈累积量单位〉,按住“ENTER”键3秒,进入下一级菜单修改单位,修改方法同第一项。
电磁流量计使用方法说明书
![电磁流量计使用方法说明书](https://img.taocdn.com/s3/m/f90e2c2258eef8c75fbfc77da26925c52cc591fa.png)
电磁流量计使用方法说明书一、引言电磁流量计是一种广泛应用于工业生产中的流量测量仪器,本说明书旨在帮助用户准确并有效地使用电磁流量计。
请用户在使用前仔细阅读本文,并按照说明书的步骤进行操作。
二、产品概述电磁流量计是一种利用法拉第电磁感应原理进行流量测量的设备,具有测量范围广、精度高、抗干扰能力强等特点。
本款电磁流量计采用先进的数字信号处理技术,能够实时准确地测量液体介质的流量。
三、安装与连接1. 安装前,用户应确保电磁流量计与管道之间的连接方式正确,并且密封良好。
2. 在安装过程中,应留出足够的工作空间和维修空间。
3. 将电磁流量计的接线端口连接到相应的工控设备或显示器上,并确保连接牢固可靠。
四、操作方法1. 启动电磁流量计前,请确保供电电压符合要求,并检查仪表本身是否处于良好状态。
2. 打开开关,进入电磁流量计的主界面,通过触摸屏或按钮来进行仪表的操作。
3. 在主界面上,您可以选择不同的测量模式、单位、数据显示方式等。
4. 在测量过程中,您可以随时切换不同的显示界面并查看当前流量数据。
五、注意事项1. 请勿将电磁流量计直接暴露于高温、潮湿或者腐蚀性介质中,以免损坏设备。
2. 在操作过程中,应避免外界磁场或电磁干扰对仪表的影响,以免影响测量结果。
3. 定期对电磁流量计进行检测和校准,以保证测量的准确性。
4. 请勿擅自拆卸或修理电磁流量计,如有故障请联系售后服务中心。
六、维护与保养1. 定期清洁仪表表面及传感器部分,保持仪表的整洁外观和正常工作状态。
2. 检查仪表的电源线、接线端口等是否有松动,如有松动请及时固定。
3. 如长时间不使用电磁流量计,请将仪表存放在干燥通风的地方,并避免阳光直射。
七、故障排除如果在使用过程中遇到仪表故障,例如显示异常、测量不准确等情况,请按照以下步骤进行排除:1. 检查电源线是否接触良好,并检查供电电压是否符合要求。
2. 检查传感器接线端口是否松动,重新插拔连接线并固定牢靠。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电磁流量计转换器使用说明书L_Mag511系列2011年12月目录1. 产品功能说明 (1)1.1基本功能 (1)1.2特殊功能 (1)1.3正常工作条件 (1)1.4与传感器连接型式 (1)1.5安装尺寸图 (2)2. 转换器基本电路 (3)3. 技术性能指标 (3)3.1执行标准 (3)3.2基本参数与性能指标 (3)4. 转换器接线与操作 (6)4.1键盘定义与显示 (6)4.2仪表图片 (7)4.3转换器接线图 (7)4.4连接电线电缆特性及连接要求 (9)4.5数字量输出及计算 (13)4.6模拟量输出及计算 (15)5. 仪表参数设置 (18)5.1L_M AG511三键转换器参数及操作 (18)5.2L_M AG511四键转换器参数及操作 (22)5.3仪表详细参数说明 (27)6.红外手持遥控键盘 (32)7.报警信息 (32)8. 故障处理 (33)8.1仪表无显示 (33)8.2励磁报警 (33)8.3空管报警 (33)8.4测量的流量不准确 (34)9. L_MAG511装箱与贮存 (34)9.2运输和贮存 (34)附录1 励磁频率选择(参考) (35)附录2 L_ MAG511转换器HART功能说明 (37)附录3 流量系数修改记录功能 (37)附录4带非线性修正功能补充说明 (39)附录5 防雷功能说明 (40)L_Mag511电磁流量计转换器使用说明书1. 产品功能说明1.1基本功能■低频方波励磁,励磁频率:1/16工频、1/20工频、1/25工频;■高频方波励磁,励磁频率:1/2工频(适用于浆液测量)(选配);■励磁电流可选定为125mA、187.5mA、250MA、500MA;■无需附加电极的空管测量功能,连续测量,定值报警;■流速测量范围:0.1 --- 15米/秒,流速分辨率:0.5毫米/秒;■交流高频开关电源,电压适用范围:85V AC --- 250V AC;■直流24V开关电源,电压适用范围:20VDC --- 36VDC;■网络功能:MODBUS、HART、GPRS、PROFIBUS(选配);■中文、英文显示方式,(可定制其它语言);■内部有三个积算器总量,可分别记录:正向总量、反向总量、差值总量。
1.2特殊功能■红外手持操作键盘,远距离非接触操作转换器所有功能。
1.3正常工作条件环境温度:一体型–10~+60℃;相对湿度:5%~90%;供电电源:单相交流电85~250V,45~63Hz;耗散功率:小于20W(连接传感器配后)。
1.4与传感器连接型式一体式:圆形壳体,壳体直接同传感器法兰连接。
1.5安装尺寸图图1.1 L_Mag511系列200.00m m81.00m m91.00m m28.00m mφ116.00mmφ97.00m m147.00mmφ46.00mm36.00mm2-M3R 37.5R3.545图1.2 L_Mag 511B 系列2. 转换器基本电路图1-2 转换器电路结构图2.1转换器电路结构电磁流量计转换器向电磁流量传感器励磁线圈提供稳定的励磁电流,前置放大器将传感器感应的电动势放大、转换成标准的电流信号或频率信号,便于流量的显示、控制与调节。
图2.1所示为转换器电路结构。
3. 技术性能指标3.1执行标准L_Mag511电磁流量计转换器设计、生产、检测执行《JJG-1033-2007 电磁流量计》。
3.2基本参数与性能指标3.2.1 配套传感器公称通径(mm):3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000;3.2.2 传感器配套要求传感器信号灵敏度:在1米/秒流速下,传感器输出150µV ~200µV;对于L_magB电磁流量计转换器,励磁回路中采用了两个125 mA电流,组成了250 mA,每个125 mA电流由一个10Ω精密电阻控制,因此,用户可以通过改动精密电阻的数量来选择不同大小的励磁电流。
转换器出厂时的设定为250 mA电流;若需187.5 mA电流,应改为三个20Ω精密电阻或一个20Ω精密电阻和一个10Ω精密电阻;若需125 mA电流,应改为两个20Ω精密电阻。
传感器励磁线圈电阻:500mA励磁电流:20 ~ 30Ω;250mA励磁电流:50 ~ 60Ω;187mA励磁电流:60 ~ 80Ω;125mA励磁电流:100 ~ 120Ω;3.2.3 整机测量精度VS:设定量程(m/s)表3.13.2.4 模拟电流输出负载电阻:0~10mA时,0~1.5kΩ;4~20mA时,0~750Ω。
基本误差:0.1%±10μA。
3.2.5 数字频率输出频率输出范围:1~5000Hz;输出电气隔离:光电隔离。
隔离电压:> 1000VDC;频率输出驱动:场效应管输出,最高承受电压36VDC,最大负载电流250mA。
3.2.6 数字脉冲输出输出脉冲当量:0.001~1.000 m3 / cp、0.001~1.000 Ltr / cp、输出脉冲宽度:50ms,高频时自动转换成方波;输出电气隔离:光电隔离,隔离电压:> 1000VDC;脉冲输出驱动:场效应管输出,最高承受电压36VDC,最大负载电流250mA。
3.2.7 报警输出报警输出接点:ALMH---上限报警;ALML---下限报警;输出电气隔离:光电隔离。
隔离电压:> 1000VDC;报警输出驱动:达林顿管输出,最高承受电压36VDC,最大负载电流250mA。
3.2.8 数字通讯接口及通讯协议MODBUS接口:RTU格式,物理接口RS-485,电气隔离1000V;HART接口:支持标准HART协议,配置HART手持器,可在线显示测量值,并可修改仪表参数;3.2.9 电气隔离模拟输入与模拟输出间绝缘电压不低于500V;模拟输入与报警电源间绝缘电压不低于500V;模拟输入与交流电源间绝缘电压不低于500V;模拟输出与交流电源间绝缘电压不低于500V;模拟输出与大地之间绝缘电压不低于500V;脉冲输出与交流电源间绝缘电压不低于500V;脉冲输出与大地间绝缘电压不低于500V;报警输出与交流电源间绝缘电压不低于500V;报警输出与大地间绝缘电压不低于500V。
4. 转换器接线与操作4.1键盘定义与显示4.1.1 L_Mag511三键操作键盘定义与液晶显示图4.1键盘定义与液晶显示说明:按一下“进入键”,仪表进入到功能选择画面“参数设置”,然后按移位键将光标移到“进入键”下面,按一下“进入键”进入输入密码“00000”状态,输入密码,再按移位键将光标移到“进入键”下面,按一下“进入键”进入选择操作菜单进行参数设置。
如果想返回运行状态,将光标移到“退出键”下面,按一下“退出键”即可。
4.1.2L_Mag511四键操作键盘定义与液晶显示流量单位流速(FLS)百分比(FQP)空管比(MTP)正、反向积算量正、反向积算差报警显示确认键上键:加1 ,前翻页键下键:减 1,后翻页键复合键图4.1键盘定义与液晶显示说明:在测量状态下,按“复合键+ 确认键”,出现转换器功能选择画面“参数设置”,按一下确认键,仪表出现输入密码状态,根据保密级别,按本厂提供的密码对应修改。
再按“复合键+ 确认键”后,则进入需要的参数设置状态。
如果想返回运行状态,请按住确认键数秒。
4.2仪表图片图4.2 c)511B三键操作转换器图图4.2 d)511B四键操作转换器图4.3 转换器接线图4.3.1 L_Mag511系列端子接线4.3.1.1 端子接线图图4.3.1接线端子图4.3.1.2 各接线端子标示含义如下:4.3.2.1端子接线图L N -C O M M P O U T A L M 1A L M 2C O M M I O U T T R X -T R X +I V I N图4.3.2接线端子图4.3.2.2各接线端子标示含义如下:4.4连接电线电缆特性及连接要求4.4.1 信号线处理12芯线13芯线10芯线12芯线图4.4.1信号线处理信号线标示如下:双股线: 红色12芯线黑色12芯线灰色双股蔽线:红色10芯线接“信号1”白色13芯线接“信号2” 屏蔽线接“信号地”4.4.2 流量信号线转换器与传感器配套使用时,对被测流体电导率大于50μS/cm 的情况,流量信号传输电缆可以使用型号为RVVPB2*0.12*280 mm 2的聚氯乙烯护套金属网屏蔽信号电缆。
使用长度应不大于100m 。
信号线与传感器配套出厂。
信号线的处理可按图4.4.1进行.本转换器提供有等电位激励屏蔽信号输出电压,以降低电缆传输的分布电容对流量信号测量的影响。
当被测电导率小于cm S /50 或长距离传输时,可使用具有等电位屏蔽的双芯双重屏蔽信号电缆。
例如STT3200专用电缆或BTS 型三重屏蔽信号电缆。
4.4.3 励磁电流线励磁电流线可采用二芯绝缘橡皮软电缆线,建议型号为RVVP2*0.12*250mm 2。
励磁电流线的长度与信号电缆长度一致。
当使用STT3200专用电缆时,励磁电缆与信号电缆合并为一根。
4.4.4 输出与电源线所有输出与电源线由用户根据实际情况自备。
但请注意满足负载电流的要求。
脉冲电流输出、报警电流输出外接供电电源和负载见图 4.4.2。
使用感性负载时应如图加续流二极管。
图4.4.2(a)电流输出接线图图4.4.2(b)电磁计数器接线图4.4.2(c )电子计数器接线图4.4.2(d )报警输出接线POUTALMHALMLCOMM COMM表内表外图4.4.2(e )表内OC 门连接方式4.4.5 接地线连接转换器壳体接地端子应采用不小于1.6mm2接地铜线接大地。
从转换器壳体到大地的接地电阻应小于10Ω。
4.5数字量输出及计算数字输出是指频率输出和脉冲输出。
频率输出和脉冲输出在接线上用的是同一个输出点,因此,用户不能同时选用频率输出和脉冲输出,而只能选用其中的一种。
4.5.1 频率输出:频率输出的范围为0~5000HZ,频率输出对应的是流量百分比,F =测量值满量程值频率范围频率输出的上限可调。
用户可选0~5000HZ,也可选低一点的频率:如0~1000HZ 或0~5000HZ等。
频率输出方式一般用于控制应用,因为它反映百分比流量,若用户用于计量应用,则应选择脉冲输出方式。
4.5.2 脉冲输出方式:脉冲输出方式主要用于计量方式,输出一个脉冲,代表管道流过一个当量的流体,如一个脉冲代表1L或代表1M3等。
