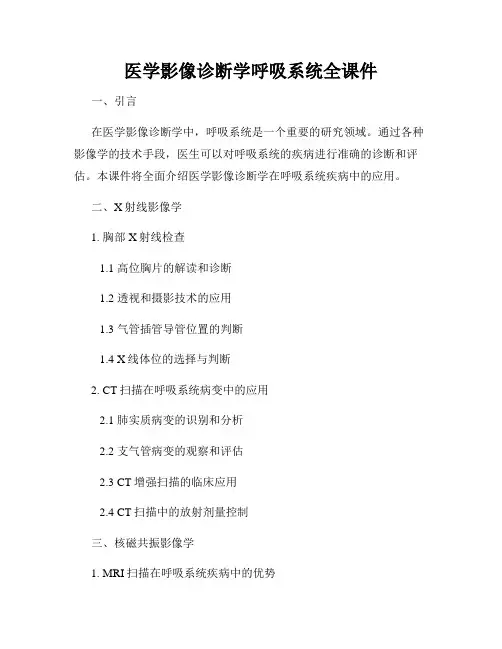

医学影像诊断学呼吸系统全课件
医学影像诊断学呼吸系统全课件一、引言在医学影像诊断学中，呼吸系统是一个重要的研究领域。
通过各种影像学的技术手段，医生可以对呼吸系统的疾病进行准确的诊断和评估。
本课件将全面介绍医学影像诊断学在呼吸系统疾病中的应用。
二、X射线影像学1. 胸部X射线检查1.1 高位胸片的解读和诊断1.2 透视和摄影技术的应用1.3 气管插管导管位置的判断1.4 X线体位的选择与判断2. CT扫描在呼吸系统病变中的应用2.1 肺实质病变的识别和分析2.2 支气管病变的观察和评估2.3 CT增强扫描的临床应用2.4 CT扫描中的放射剂量控制三、核磁共振影像学1. MRI扫描在呼吸系统疾病中的优势1.1 解剖结构清晰显示1.2 对软组织病变有较好的分辨率1.3 对血液供应和灌注有较好的显示2. MRI在肺癌诊断中的应用2.1 肺癌的分期和评估2.2 肺癌的转移和淋巴结侵犯的判断2.3 MRI对放射治疗的指导和评估四、超声影像学1. 超声技术在呼吸系统疾病中的应用1.1 透射超声和彩色多普勒超声的基本原理 1.2 肺部实质病变的超声检查方法1.3 支气管病变的超声检查方法1.4 超声引导下的经皮穿刺技术2. 超声在气胸和胸腔积液评估中的价值2.1 胸腔积液的定位和程度评估2.2 气胸的诊断和定位2.3 腹腔积液和心包积液的鉴别诊断五、PET-CT扫描在呼吸系统疾病中的应用1. PET-CT的基本原理和技术1.1 正电子发射和CT成像的原理1.2 PET-CT的图像融合技术2. PET-CT在肺癌筛查和定位中的作用2.1 早期肺癌的诊断和定位2.2 肺癌的术前分期和治疗效果评估2.3 PET-CT在肺癌复发和转移中的应用六、结语医学影像诊断学在呼吸系统疾病的诊断和治疗中起着重要的作用。
通过准确的影像学评估，医生可以更好地制定治疗方案，提高疾病的诊断率和治疗效果。
未来，随着影像学技术的不断发展，医学影像诊断学在呼吸系统疾病中的应用也将不断拓展。
【医学PPT课件】影像诊断学第四篇呼吸系统PPT
第二，要认识每个征象产生的可能原因。 诊断中应按如下次序考虑该征象：（1）常 见病的典型征象；（2）常见病的不典型征 象；（3）少见或罕见病的典型征象；（4） 少见或罕见病的不典型征象；
力戒思维次序颠倒。
第三，只要有条件就要尽可能对照老片以 及随诊，进行动态观察分析。
第四，要综合各种影像表现进行判断。不 同影像技术除有不同表现外，其检查的时 间也不同，更有利于全面和动态分析。诊 断困难的结节或肿块病变应进行经皮穿刺 活检。
小叶
肺小叶
肺泡
终 末 细 支 气 管
肺泡壁
气 管 支 气 管 解 剖
气管支气管解剖
气管支气管解剖
尖段支气管
前段支气管
气管支气管解剖
气管支气管解剖
气管支气管解剖
CT end
第二节 影像分析方法
第一，要掌握各种CT征象与病理改变之间 的互相联系。
1、肺野(lung field）： 含气肺泡构成，呈均 匀透过度高的阴影， 分上中下三野，内中 外三带或按肋间分野
2、肺纹理（lung markings）：由肺动、 静脉和淋巴管组成， 主要是肺动脉分支。 表现为自肺门向肺野 呈放射分布的树枝状 致密影。
3、肺门（pulmonary hila）：是肺动、静脉，支 气管，淋巴组织和神经的复合影，但主要是肺动、 静脉的大分支构成。左较右高1~2cm，位于2~4 肋前端的肺内带。
肺动脉CTA
检查技术（五） CT灌注成像
慢性阻塞性肺部病变
检查技术章 MRI
检查序列: SE T1-WI, FSE T2-WI 扫描方法 血管成像
核素扫描：肺通气灌注成像
诊断肺栓塞。 与CTA联合使用。
PET－CT
第二节 正常影像表现及常见变异 P177
呼吸系统影像诊断学(供医学影像本科用)
葡萄球菌肺炎
X线表现为肺叶或肺段实 变，可出现空洞和气液平 面。CT可显示支气管肺炎 、脓胸和肺气囊等。
病毒性肺炎
X线表现为双肺弥漫性磨 砂样密度增高影，CT可见 支气管血管束增粗、磨玻 璃样密度影和胸膜下线。
肺部肿瘤
肺癌
X线表现为肺部结节或肿块，边缘不 光滑，可有毛刺征。CT可显示支气 管阻塞、胸膜凹陷征和淋巴结转移等 。
辅助诊断
通过人工智能技术，对医学影像进行自动分析和解读，为医生提供 辅助诊断的依据和建议。
提高诊断效率
人工智能技术可以快速处理大量的医学影像数据，提高诊断的效率 和准确性，减少医生的工作负担。
分子影像学在呼吸系统疾病中的应用
1 2 3
分子成像
利用分子成像技术，对呼吸系统疾病进行早期、 精准的诊断，为疾病的治疗和预后提供依据。
过放射性核素标记的示踪剂对肺部进行成像。
02
核医学检查可以显示肺部肿瘤的代谢活性，有助于判
断肿瘤的性质和恶性程度。
03
核医学检查还可以用于肺癌分期、疗效评估和预后判
断等方面。
03
CATALOGUE
呼吸系统疾病的影像学表现
肺部感染性疾病
01
02
03
肺炎链球菌肺炎
X线表现为肺叶或肺段实 变，密度均匀增高，边缘 模糊，可累及多个肺段。 CT可见支气管充气征。
慢性阻塞性肺疾病的病情评估
通过影像学检查，可以对慢性阻塞性肺疾病的病情进行评估，如肺气肿的程度、肺部炎症的范围以及是否伴有肺 动脉高压等，从而判断病情的严重程度和预后。
05
CATALOGUE
呼吸系统影像诊断的展望
人工智能在呼吸系统影像诊断中的应用
人工智能技术
医学影像诊断学呼吸系统(全)
增 殖 灶
浸润型肺结核 图片
纤 维 增 殖 灶
III型肺结核
浸 润 型 肺 结 核
虫蚀样空洞
空洞表现
薄壁空洞
厚壁空洞
虫蚀性空洞
干 酪 性 肺 炎
虫蚀性空洞
干 酪 性 肺 炎
肺结核空洞
厚壁空洞
薄壁空洞
结核球X线表现： 肺内干酪样病变被纤维组织包绕而形成，圆形
X线表现
• 部位：好发上叶尖后段、下叶背段。 • 性质：多样，可为大小不等的片状模糊阴影或
结节、索条影，空洞形成，可以是渗出、增生、 播散、纤维和空洞等并存。
• 结核球：呈圆形、椭圆形或分叶状，直径较小， 单发或多发，边缘光滑，密度均匀，伴钙化， 可有小空洞存在，常有卫星灶。
• 干酪性肺炎：大叶性或片状高密度阴影，高千 伏或体层摄影显示病变中多发虫蚀样空洞，下 肺常有支气管播散病灶。
原发综合征
（2）胸内淋巴结结核
原发病灶吸收后，淋巴结干酪坏死，形成 胸内淋巴结结核
肺门淋巴结核 图片
CT表现 显示肺门及纵隔淋巴结增大，原发病
灶表现为小叶性高密度影，可早期发现原 发灶内的干酪坏死
（二） 血源播散型肺结核（Ⅱ型）
分急性粟粒型肺结核、慢性血行播散型肺 结核 （1）急性粟粒型肺结核 大量细菌一次或短期进入肺内形成病灶。 病灶细小，易漏诊，两周后出现“粟粒样结 节”， 呈大小、密度、分布“三均匀”的特点，正常肺 纹理常 被遮盖
在实变的高密度影像中可见到含气的支气 管分支影，称支气管气像或空气支气管征。
肺实变
右中叶实变（肺炎） 图片
CT：支气管气像
胸部病变的基本X线征象
（三）结节状阴影
1. 腺泡结节影: φ＜1 cm呈类园形，花瓣状 高密度影，边缘较清楚。
呼吸系统影像学表现(详细、全面)ppt课件
原因：主要由于肿瘤、异物、炎症和结核等病因 引起。 1、X线表现：继发阻塞性改变—阻塞性肺炎、阻 塞性肺气肿、阻塞性肺不张。 2、CT表现：除了显示继发阻塞性改变，可直接 显示狭窄的支气管。 （二）气管、支气管扩张
原因：少数为先天性，多数为慢性感染的继发 改变；
分型：囊状、柱状和混合型
ppt精选版
33
（2）水平裂胸膜：正位胸片自右肺中部水平走形 的细线状影，约平第4前肋间隙，侧位上水平裂后 端起自斜裂中部，向前至肺的前缘。
（3）在CT上胸膜表现为条带状乏血管区域。
ppt精选版
22
水平裂胸膜
ppt精选版
斜裂胸膜 23
六、膈肌 （一）X线胸片
膈肌穹窿部左右不对称，呈波浪状或阶梯状; 右侧膈肌一般高于左侧1-2cm,但不超过4cm; 膈肌和胸膜反折处构成肋膈角，膈肌和心脏之间 称为心膈角。
征。 2、恶性肿块： ①分叶征：结节或肿块边缘的凹陷； ②毛刺征：分为细长毛刺、短小毛刺； ③支气管气象：CT显示结节或肿块内直径约1-
3mm的小泡状或轨道样的空气低密度影。 ④血管集束征：CT显示肿块周围的血管受牵拉
向病灶聚拢移位 ⑤胸膜凹陷征：
ppt精选版
42
结节，直接< 2cm
ppt精选版
43
薄壁或无壁，边界模糊。 ②全小叶型肺气肿：肺纹理稀疏，透光度增强，广
泛分布。 ③间隔旁型肺气肿：胸膜下囊状异常透光区，范围
局限。
ppt精选版
39
局限性肺气肿
ppt精选版
40
全小叶型肺气肿
间隔旁型肺气肿
ppt精选版
41
（四）肿块和结节 最大直径>2cm的为肿块，直径≤2cm的称为结
节。 1、良性肿块：①卫星灶；②晕征；③空气半月
原因：少数为先天性，多数为慢性感染的继发 改变；
分型：囊状、柱状和混合型
ppt精选版
33
（2）水平裂胸膜：正位胸片自右肺中部水平走形 的细线状影，约平第4前肋间隙，侧位上水平裂后 端起自斜裂中部，向前至肺的前缘。
（3）在CT上胸膜表现为条带状乏血管区域。
ppt精选版
22
水平裂胸膜
ppt精选版
斜裂胸膜 23
六、膈肌 （一）X线胸片
膈肌穹窿部左右不对称，呈波浪状或阶梯状; 右侧膈肌一般高于左侧1-2cm,但不超过4cm; 膈肌和胸膜反折处构成肋膈角，膈肌和心脏之间 称为心膈角。
征。 2、恶性肿块： ①分叶征：结节或肿块边缘的凹陷； ②毛刺征：分为细长毛刺、短小毛刺； ③支气管气象：CT显示结节或肿块内直径约1-
3mm的小泡状或轨道样的空气低密度影。 ④血管集束征：CT显示肿块周围的血管受牵拉
向病灶聚拢移位 ⑤胸膜凹陷征：
ppt精选版
42
结节，直接< 2cm
ppt精选版
43
薄壁或无壁，边界模糊。 ②全小叶型肺气肿：肺纹理稀疏，透光度增强，广
泛分布。 ③间隔旁型肺气肿：胸膜下囊状异常透光区，范围
局限。
ppt精选版
39
局限性肺气肿
ppt精选版
40
全小叶型肺气肿
间隔旁型肺气肿
ppt精选版
41
（四）肿块和结节 最大直径>2cm的为肿块，直径≤2cm的称为结
节。 1、良性肿块：①卫星灶；②晕征；③空气半月
医学影像学-呼吸系统
病例数据库
利用大规模病例数据库， 训练人工智能模型，提高 对罕见病例和复杂疾病的 诊断能力。
医学影像学的无损检测技术
无损检测
利用医学影像学技术，实现无损 检测，避免对患者的创伤和损伤
。
功能成像
发展功能成像技术，如MRI、PET 等，对病变部位进行分子和代谢层 面的检测。
实时监测
实现实时监测，对患者的生理状态 和病情变化进行动态观察。
起喘息、胸闷和咳嗽等症状。
慢性阻塞性肺疾病（COPD）
03
COPD是一种常见的慢性呼吸系统疾病，主要特征是持续的气流
受限，可导致呼吸困难和咳嗽等症状。
02
医学影像学在呼吸系统中的应 用
X线检查
X线检查是呼吸系统影像学的基 础检查方法，主要用于肺部疾病
的初步筛查。
X线检查可以观察肺部是否存在 炎症、浸润、肿块等异常表现， 为后续的诊断和治疗提供依据。
医学影像学的精准医疗
个体化诊断
根据患者的基因、表型等个体特 征，进行精准的诊断和治疗。
靶向治疗
利用医学影像学技术，对病变部 位进行精确的定位和靶向治疗。
疗效评估
通过医学影像学技术，对治疗效 果进行实时评估和调整。
THANKS
谢谢您的观看
X线检查具有操作简便、价格低 廉的优点，但分辨率较低，对一
些微小病变的检出能力有限。
CT检查
CT检查是呼吸系统影像学的重要 手段，具有高分辨率和三维成像
的特点。
CT检查可以清晰地显示肺部组织 的结构和病变，尤其是对于肺癌 、支气管扩张等疾病的诊断具有
很高的敏感性和特异性。
CT检查存在一定的辐射风险，但 随着技术的进步，低剂量CT扫描 的应用逐渐普及，减少了辐射剂
(医学课件)医学影像学-呼吸系统
肺炎的影像学表现为肺实质炎性浸润，呈片状或斑片状密 度增高阴影，边缘模糊不清。
肺炎的X线表现早期可出现肺纹理增粗，边缘模糊，随着 病情发展，出现大片状密度增高阴影，并伴有肺实变影。
肺结核的影像学表现
肺结核的影像学表现为肺实质炎性浸润，呈片状或斑片状密度增高阴影，边缘模 糊不清。
肺结核的CT表现可见病变部位多发生在上叶的尖后段和下叶的背段，呈多态性， 即浸润、增值、干酪、纤维钙化病变可同时存在。
了解患者既往史、 家族史、生活习惯 及职业环境
体格检查
对患者进行全面的体格检查 观察患者生命体征，如体温、心率、血压等
检查呼吸系统相关症状，如咳嗽、咳痰、呼吸困难等
影像学检查
X线胸片
初步了解肺部病变情况
CT
对肺部病变进行详细检查，特别是 对微小病变的检出率较高
MRI
对纵隔、肺门等部位的病变有较好 的诊断价值
人工智能辅助诊断
人工智能技术应用于医学影像学，能够提高诊断效率和准确 性。例如，人工智能可以对CT和MRI图像进行自动分割、特 征提取和定量分析，从而辅助医生进行更准确的诊断。
早期诊断和治疗
早期筛查和诊断
通过大规模筛查和早期诊断，可以发现许多呼吸系统疾病，如肺癌、支气管 扩张等，早期发现和治疗可以显著提高治愈率和生存率。
个体化治疗
随着基因组学和蛋白质组学等研究领域的进展，可以根据患者的基因和蛋白 质表达情况，制定更加个体化的治疗方案，提高治疗效果和减少副作用。
提高患者生活质量
疼痛和呼吸困难管理
对于晚期呼吸系统疾病患者，如慢性阻塞性肺疾病和肺癌等，有效的疼痛和呼吸 困难管理可以显著提高患者的生活质量。
康复和心理支持
喉
喉是呼吸的通道，也是发音的器官，它连接着气管和支气管 。
肺炎的X线表现早期可出现肺纹理增粗，边缘模糊，随着 病情发展，出现大片状密度增高阴影，并伴有肺实变影。
肺结核的影像学表现
肺结核的影像学表现为肺实质炎性浸润，呈片状或斑片状密度增高阴影，边缘模 糊不清。
肺结核的CT表现可见病变部位多发生在上叶的尖后段和下叶的背段，呈多态性， 即浸润、增值、干酪、纤维钙化病变可同时存在。
了解患者既往史、 家族史、生活习惯 及职业环境
体格检查
对患者进行全面的体格检查 观察患者生命体征，如体温、心率、血压等
检查呼吸系统相关症状，如咳嗽、咳痰、呼吸困难等
影像学检查
X线胸片
初步了解肺部病变情况
CT
对肺部病变进行详细检查，特别是 对微小病变的检出率较高
MRI
对纵隔、肺门等部位的病变有较好 的诊断价值
人工智能辅助诊断
人工智能技术应用于医学影像学，能够提高诊断效率和准确 性。例如，人工智能可以对CT和MRI图像进行自动分割、特 征提取和定量分析，从而辅助医生进行更准确的诊断。
早期诊断和治疗
早期筛查和诊断
通过大规模筛查和早期诊断，可以发现许多呼吸系统疾病，如肺癌、支气管 扩张等，早期发现和治疗可以显著提高治愈率和生存率。
个体化治疗
随着基因组学和蛋白质组学等研究领域的进展，可以根据患者的基因和蛋白 质表达情况，制定更加个体化的治疗方案，提高治疗效果和减少副作用。
提高患者生活质量
疼痛和呼吸困难管理
对于晚期呼吸系统疾病患者，如慢性阻塞性肺疾病和肺癌等，有效的疼痛和呼吸 困难管理可以显著提高患者的生活质量。
康复和心理支持
喉
喉是呼吸的通道，也是发音的器官，它连接着气管和支气管 。
呼吸系统影像诊断学
检查技术
一、X线检查
2．胸部透视（chest fluoroscopy） 方法简单、可多体位观察病变、并可观察隔肌的 活动度及心脏的搏动状态等。 透视不易发现细微病变，因此仅作为胸部摄片的 补充检h kV radiograPhy） 即应用电压不低于120kV．5mAs～7mAs 的摄影 由于X 线穿透力强，可减少胸壁软组织、肋骨对 肺内病变的干扰，使肺纹理显示清楚，有利于中 央型肺癌、纵隔病变及尘肺等的观察。 由于DR、CT 及MR 的应用，高千伏摄影应用已 不多。
检查技术
一、X线检查
4．造影检查 血管造影主要有肺动脉及支气管动脉造影，用于 检查肺动脉瘤、肺动静脉瘘、肺动脉发育不良及 不明原因的咯血。 由于螺旋CT，尤其是多层CT 增强扫描的应用， 肺部血管造影也已很少应用。
检查技术
二、CT检查
1. 平扫检查 不使用对比剂的常规扫描，扫描范围通常从肺尖 至肺底，也可根据定位片所见，进行局部选层扫 描。对多数胸部病变，平扫能满足诊断要求。 平扫通常分别使用肺窗观察肺，纵隔窗（或称软 组织窗）观察纵隔。
多层螺旋CT图像
小叶中心型肺气肿
检查技术
三、MRI检查
1. 检查方式 自旋回波（SE）、反转恢复及饱和恢复序列，以 自旋回波最常用。此外，有减少呼吸运动伪影的 呼吸触发相位编码技术、心电门控技术、流动补 偿技术、快速自旋回波（FSE）及平面回波（EPI ）等技术。常规应用SE－T1WI 及FSE－T2W
检查技术
三、MRI检查
2．扫描断面常规先行横断面成像，必要时行冠 状面或矢状面成像。
3．肺血管成像成像技术有时间飞越法和相位对 比法两种。时间飞越法是利用流动相关增强效应 ，相位对比法是利用血流中的相位效应。
(医学课件)新版医学影像诊断学呼吸系统
肺癌手术治疗
对于早期肺癌患者，手术是首选治疗方法，包括肺叶切除、 放疗和消融等。
肺癌放化疗
对于中晚期肺癌患者，放化疗是主要治疗方法，可缩小肿瘤 、缓解症状、延长生存期。
气胸与胸腔积液的治疗策略
气胸治疗
对于自发性气胸患者，可采取保守治疗、胸腔闭式引流或手术治疗等方法。
胸腔积液治疗
根据病因和症状严重程度，采取保守治疗、胸腔闭式引流或手术治疗等方法 。
经皮肺活检
在CT引导下进行经皮肺活检，可获取病 变组织进行病理活检，是诊断肺部病变 的常用方法之一。
06
治疗策略
支气管扩张的治疗策略
支气管扩张药物治疗
使用抗生素、激素、支气管舒张剂等药物，以减轻咳嗽、咳痰和呼吸困难等症状 。
支气管扩张手术治疗
对于局限性病变或反复发作的患者，可考虑手术治疗。
肺癌的治疗策略
02
根据肺癌的组织病理学分为鳞状细胞癌、腺癌和小细胞肺癌，
每种肺癌的CT影像学表现略有不同。
肺癌可引起肺门淋巴结肿大，也可发生远处转移。
03
气胸与胸腔积液的CT影像学表现
1
气胸的CT影像学表现为胸膜腔内积气，肺组织 被压缩，纵隔向健侧移位。
2
胸腔积液的CT影像学表现为胸腔内积液压迫肺 组织，肺组织边缘呈弧形，纵隔向健侧移位。
胸部X线平片是常用的影像学检查方法，可 以发现肺部病变的位置、范围、性质等，如 肺炎、肺癌、胸腔积液等。
CT检查对肺部病变的分辨率更高，可以发 现更小的病变和更丰富的信息，如肺结节、 肺脓肿、气胸等。
MRI检查
其他影像学检查
MRI检查在肺部疾病诊断中应用较少，但可 用于某些特殊情况下，例如显示肺动脉栓塞 等。
影像诊断学-呼吸系统
影像诊断在呼吸系统中的应用价值
早期发现病变
通过影像检查可以早期 发现肺部病变，避免病
情恶化。
明确病变性质
影像检查可以明确病变 的形态、大小、密度等 特征，有助于判断病变
的良恶性。
指导治疗
根据影像表现可以制定 合适的治疗方案，如手
术、放疗、化疗等。
评估治疗效果
通过影像检查可以评估 治疗效果，及时调整治
CT检查的优缺点及注意事项
01
优点
CT检查分辨率高，可清晰显示肺部细微结构；检查方便快捷，患者无
痛苦；对于肺部疾病的诊断具有重要价值。
02
缺点
CT检查有辐射性，对人体有一定伤害；对于某些肺部疾病的诊断有一
定局限性；价格相对较高。
03属物品；检查过程中要听从医生指
肺癌
CT表现为肺门肿块或纵隔淋巴结 肿大，可伴有阻塞性肺炎或肺不 张，肿块边缘可有分叶，毛刺及 胸膜凹陷征。
常见呼吸系统疾病的CT表现
肺炎 CT表现为肺实变，可见空气支气 管征，肺叶或肺段实变，实变区 密度均匀，边缘模糊，可伴有胸 腔积液。
支气管扩张 CT表现为“双轨征”及“印戒 征”，即支气管壁增厚，管腔增 宽，周围可见轨道样高密度影。
X线检查的优缺点及注意事项
优点
操作简便、快捷，价格相对较低，对于大多数呼吸系统疾病具有较高的诊断价值。
缺点
对于某些细微病变或早期病变的显示效果不佳，容易受到其他因素的干扰（如体位、呼吸 运动等），且具有一定的辐射性。
注意事项
在进行X线检查时，患者应去除金属饰品等可能影响成像的物品；对于孕妇或疑似怀孕的 女性，应尽量避免进行X线检查；同时，医生应根据患者的具体情况选择合适的检查方法 和体位，以获得最佳的检查结果。
(医学课件)医学影像学-呼吸系统
肺癌的影像学表现
肺癌的影像学表现主要为肺内肿块 可伴有肺门淋巴结肿大
肿块可呈分叶状、毛刺状等 晚期肺癌可出现胸膜转移、肋骨转移等
05
如何通过医学影像学诊断呼吸系统疾病
诊断流程
收集病史
体格检查
了解患者症状、体征及家族病史，初步判断 可能的疾病类型。
进行全面的体格检查，包括心肺功能、呼吸 频率、体温等指标。
02
病史和体格检查不全面
病史和体格检查是诊断的基础，如果信息收集不全或误判，可能导致
误诊。需要认真询问病史，全面细致的体格检查。
03
实验室检查不准确
实验室检查结果受多种因素影响，如采样方法、试剂质量、操作不当
等，可能导致结果不准确。需要在选择实验室时谨慎评估其资质和信
誉。
06
医学影像学的最新进展
医学影像学的发展趋势
肺炎的影像学表现
肺炎的影像学表现主要为肺实质炎症浸润
细菌性肺炎主要表现为肺叶或肺段实变、支气管充气 征等
不同类型的肺炎有不同的影像学表现 病毒性肺炎主要表现为肺间质改变、磨玻璃样影等
肺结核的影像学表现
肺结核的影像学表现多种多样 典型的表现包括肺实质浸润、干酪样坏死、空洞形成等
结核瘤也是肺结核的影像学表现之一
结合患者病史和体格检查结果，判断病变是否与呼吸系统相关，如咳嗽、咳痰、呼吸困难 等。
实验室检查
根据需要，进行相关的实验室检查，如血常规、痰液检查、结核菌素试验等，以辅助诊断 。
误诊原因及解决方法
01
影像学表现不典型
有时病变的影像学表现不典型，容易与其他病变混淆，需要医生具备
丰富的经验和对病变的敏感度。
THANKS
感谢观看
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
②肺叶不张：肺叶密度均匀增高，体积缩小，叶 间裂向心性移位，邻近代偿性过度充气。
③肺段不张：三角形致密影，基底向外，尖端指 向肺门，肺段缩小。
④ 小叶不张：小斑片状高密度影，与炎症不易 区分。
阻塞性肺不张
一侧肺不张
右下叶肺不张
右中叶肺不张
正位
侧位
右下内基底段肺不张
正位
侧位
小叶性肺不张
右下叶外基底段
（七）钙化（calcification)阴影
通常发生于退变或坏死组织内 可见于肺、淋巴结干酪性结核灶，肺错构瘤， 纵隔畸胎瘤，肺寄生虫病等 X线表现：斑点状、块状边缘锐利的高
密度影，形状不一。
纤维索状影
钙化影
胸部病变的基本X线征象
（八）胸腔积液 (pleural effusion)
1. 游离积液 2. 局限性积液 包裹性 /肺下积液 /叶间积液
在实变的高密度影像中可见到含气的支气 管分支影，称支气管气像或空气支气管征。
肺实变
右中叶实变（肺炎） 图片
CT：支气管气像
胸部病变的基本X线征象
（三）结节状阴影
1. 腺泡结节影: φ＜1 cm呈类园形，花瓣状 高密度影，边缘较清楚。
病理基础：慢性炎性肉芽肿（TB的增殖灶）、 肿瘤、血管周围炎、小的渗出灶等。 2. 粟粒状结节影: φ ＜ 4 mm，弥散分布粟粒 状、小点状高密度影。常见于粟粒型肺TB， 癌性淋巴管炎、结节病、转移瘤、肺泡癌等。
胸部病变的基本X线表现
弥漫性阻塞性肺气肿
（obstructive emphysema）：
系肺组织过度充气而膨胀的一种状态。 由支气管的部分性阻塞产生活塞作用,即空 气能吸入而不能完全呼出。 X线表现：两肺透亮度增加；
肺纹理变细、稀疏； 胸廓呈桶状，肋间隙增宽，膈肌低平。
弥漫性阻塞性肺气肿
正位
结节影
胸部病变的基本X线征象
（四）肿块阴影 (mass shadow)
实性或囊性团块。 X线表现：类园形高密度影，单发或多发。 良性：边缘锐利、光滑。 恶性：边缘不锐利、分叶状、短毛刺、胸
膜凹陷。
肿块
胸部病变的基本X线征象
（五）空洞与空腔阴影(cavity and air containing space) 1. 空洞：为肺内病变组织发生坏死、液化，坏
X线表现：边界清晰，内缘光整透明区。
2. 空腔：
肺部原有腔隙的病理性扩大，如肺大泡、 肺囊肿。
空洞表现
虫蚀样空洞
薄壁空洞
厚壁空洞
厚壁空洞
空腔
胸部病变的基本X线征象
（六）网状、细线状及条索状阴影（纤维化）
病理基础：肺间质病变 X线表现：条索状、网状、蜂窝状、点状阴影;
肺纹增粗，边缘模糊，支气管管壁 增厚。 可见于特发性肺纤维化、老慢支、癌性淋 巴管炎、结缔组织病、尘肺、间质性肺水肿等。
胸部病变的基本X线征象
（二）肺实变(consolidation)
灶性、肺段、大叶或一侧肺、肺泡内的气 体被渗出物代替而形成肺实变。 多见于急性炎症、肺TB、肺出血、肺水肿。 X线表现：片状淡薄的高密度影，边缘模糊；
与肺叶或肺段形态一致的高密度 影，边界清楚, 可见支气管气像。
支气管气像（air bronchogram）
呈放射状分布的干树枝状影。由肺动、静脉 及淋巴管组成，主要成分是肺动脉分支。
肺门血管
气管分支
正常肺叶
右
左
侧
侧
正位断层
左斜位断层
左支气管造影
右支气管造影
三、胸部病变的基本X线表现
胸部病变的基本X线表现
（一）支气管阻塞性表现：
1. 肺过度充气与肺气肿 肺过渡充气：指肺泡过渡膨胀的状态，
严重时可有肺泡壁破坏。 ① 局限性阻塞性肺过度充气 ② 代偿性肺过度充气 ③ 弥漫性阻塞性肺气肿
X线能明确积液存在，难以区分液体性质。
胸腔积液
大量
中量
少量
包裹性积液
叶间积液
胸部病变的基本X线征象
（九）气胸及液气胸
(pneumothorax and hydropneumothorax)
（十）胸膜肥厚、粘连、钙化
(pleuralthickening, adhesion and calcification)
死组织经引流支气管排出而形成。
（1）厚壁空洞： 壁厚>3mm
X线表现： 空洞形态不规则, 周围有密度高的 实变区，内有液平（急性肺脓肿）；空洞内壁凸 凹不平，可有壁结节（癌性空洞），亦可空洞内 规则。干酪性肺炎，空洞腔较小，大片坏死区内 多发不规则透光区。
胸部病变的基本X线征象
（2）薄壁空洞： 壁<3mm
侧位
胸部病变的基本X线表现
2. 阻塞性肺不张 阻塞性肺不张（obstructive atelectasis）：
系多种原因所致肺内气体减少和体 积缩小的改变。 原因：支气管阻塞、肺外压迫、肺内瘢
痕牵拉。
X线表现
① 一侧肺不张：患侧肺野密度均匀增高，肋间 隙变窄。膈肌升高，纵隔向患侧移位。健侧 代偿性过度充气。
肺野（Lung Field）
含有空气的肺在胸片上所显示的透明 区域。 肺野纵分三等份：内、中、外带。
水平分为：上、中、下野。
肺野划分
外带
上
中带
中
内带
下
肺门（hilar）:是肺动、静脉，支气管及
淋巴组织的总合。
位置：肺中野内带第2-5前肋间，左侧比右
侧高1-2cm。
肺纹理（Lung marking）:自肺门向肺野
❖不易发现 细小病变 ❖没有永久 记录
摄影
RADIOGRAPHY
正位（P-A位 A-P位） 侧位（左右侧） 前弓位 卧位 点片
正位胸片
Frontal view
暗盒
CASSETTE
优点：射线较透视少； 有永久记录，便 于复查。
侧位胸片
Lateral view
X-ray
暗盒
CASSETTE
缺点： 不能动态观察
肺门体层摄影
高千伏摄影
❖≥120kv、5-7mAs
❖减少胸壁、软组织 及肋骨对肺部病变 的干扰。
支气管造影
二、 正常胸片表现及变异
正常表现
颈肋 融合肋
叉状肋 胸大肌影
肺尖帽
锁骨皱折 肩胛线 肋软骨钙化
乳头影 乳房影
正常男性胸 肋 叉 状 畸 形
呼吸系统X线诊断
呼吸系统X线诊断
一、X线检查方法 二、正常胸部X线表现 三、基本病变X线表现 四、常见病的X线诊断
一、检查方法 （一）常规X线检查
❖ 透视 ❖ 胸片 ❖ 体层摄影（肺门、病灶） ❖ 高千伏摄影 ❖ 支气管造影
（二）C T检查（平扫、增强） （三）M R检查（平扫、增强）
透视
❖方法简单 ❖多体位、 动态观察
③肺段不张：三角形致密影，基底向外，尖端指 向肺门，肺段缩小。
④ 小叶不张：小斑片状高密度影，与炎症不易 区分。
阻塞性肺不张
一侧肺不张
右下叶肺不张
右中叶肺不张
正位
侧位
右下内基底段肺不张
正位
侧位
小叶性肺不张
右下叶外基底段
（七）钙化（calcification)阴影
通常发生于退变或坏死组织内 可见于肺、淋巴结干酪性结核灶，肺错构瘤， 纵隔畸胎瘤，肺寄生虫病等 X线表现：斑点状、块状边缘锐利的高
密度影，形状不一。
纤维索状影
钙化影
胸部病变的基本X线征象
（八）胸腔积液 (pleural effusion)
1. 游离积液 2. 局限性积液 包裹性 /肺下积液 /叶间积液
在实变的高密度影像中可见到含气的支气 管分支影，称支气管气像或空气支气管征。
肺实变
右中叶实变（肺炎） 图片
CT：支气管气像
胸部病变的基本X线征象
（三）结节状阴影
1. 腺泡结节影: φ＜1 cm呈类园形，花瓣状 高密度影，边缘较清楚。
病理基础：慢性炎性肉芽肿（TB的增殖灶）、 肿瘤、血管周围炎、小的渗出灶等。 2. 粟粒状结节影: φ ＜ 4 mm，弥散分布粟粒 状、小点状高密度影。常见于粟粒型肺TB， 癌性淋巴管炎、结节病、转移瘤、肺泡癌等。
胸部病变的基本X线表现
弥漫性阻塞性肺气肿
（obstructive emphysema）：
系肺组织过度充气而膨胀的一种状态。 由支气管的部分性阻塞产生活塞作用,即空 气能吸入而不能完全呼出。 X线表现：两肺透亮度增加；
肺纹理变细、稀疏； 胸廓呈桶状，肋间隙增宽，膈肌低平。
弥漫性阻塞性肺气肿
正位
结节影
胸部病变的基本X线征象
（四）肿块阴影 (mass shadow)
实性或囊性团块。 X线表现：类园形高密度影，单发或多发。 良性：边缘锐利、光滑。 恶性：边缘不锐利、分叶状、短毛刺、胸
膜凹陷。
肿块
胸部病变的基本X线征象
（五）空洞与空腔阴影(cavity and air containing space) 1. 空洞：为肺内病变组织发生坏死、液化，坏
X线表现：边界清晰，内缘光整透明区。
2. 空腔：
肺部原有腔隙的病理性扩大，如肺大泡、 肺囊肿。
空洞表现
虫蚀样空洞
薄壁空洞
厚壁空洞
厚壁空洞
空腔
胸部病变的基本X线征象
（六）网状、细线状及条索状阴影（纤维化）
病理基础：肺间质病变 X线表现：条索状、网状、蜂窝状、点状阴影;
肺纹增粗，边缘模糊，支气管管壁 增厚。 可见于特发性肺纤维化、老慢支、癌性淋 巴管炎、结缔组织病、尘肺、间质性肺水肿等。
胸部病变的基本X线征象
（二）肺实变(consolidation)
灶性、肺段、大叶或一侧肺、肺泡内的气 体被渗出物代替而形成肺实变。 多见于急性炎症、肺TB、肺出血、肺水肿。 X线表现：片状淡薄的高密度影，边缘模糊；
与肺叶或肺段形态一致的高密度 影，边界清楚, 可见支气管气像。
支气管气像（air bronchogram）
呈放射状分布的干树枝状影。由肺动、静脉 及淋巴管组成，主要成分是肺动脉分支。
肺门血管
气管分支
正常肺叶
右
左
侧
侧
正位断层
左斜位断层
左支气管造影
右支气管造影
三、胸部病变的基本X线表现
胸部病变的基本X线表现
（一）支气管阻塞性表现：
1. 肺过度充气与肺气肿 肺过渡充气：指肺泡过渡膨胀的状态，
严重时可有肺泡壁破坏。 ① 局限性阻塞性肺过度充气 ② 代偿性肺过度充气 ③ 弥漫性阻塞性肺气肿
X线能明确积液存在，难以区分液体性质。
胸腔积液
大量
中量
少量
包裹性积液
叶间积液
胸部病变的基本X线征象
（九）气胸及液气胸
(pneumothorax and hydropneumothorax)
（十）胸膜肥厚、粘连、钙化
(pleuralthickening, adhesion and calcification)
死组织经引流支气管排出而形成。
（1）厚壁空洞： 壁厚>3mm
X线表现： 空洞形态不规则, 周围有密度高的 实变区，内有液平（急性肺脓肿）；空洞内壁凸 凹不平，可有壁结节（癌性空洞），亦可空洞内 规则。干酪性肺炎，空洞腔较小，大片坏死区内 多发不规则透光区。
胸部病变的基本X线征象
（2）薄壁空洞： 壁<3mm
侧位
胸部病变的基本X线表现
2. 阻塞性肺不张 阻塞性肺不张（obstructive atelectasis）：
系多种原因所致肺内气体减少和体 积缩小的改变。 原因：支气管阻塞、肺外压迫、肺内瘢
痕牵拉。
X线表现
① 一侧肺不张：患侧肺野密度均匀增高，肋间 隙变窄。膈肌升高，纵隔向患侧移位。健侧 代偿性过度充气。
肺野（Lung Field）
含有空气的肺在胸片上所显示的透明 区域。 肺野纵分三等份：内、中、外带。
水平分为：上、中、下野。
肺野划分
外带
上
中带
中
内带
下
肺门（hilar）:是肺动、静脉，支气管及
淋巴组织的总合。
位置：肺中野内带第2-5前肋间，左侧比右
侧高1-2cm。
肺纹理（Lung marking）:自肺门向肺野
❖不易发现 细小病变 ❖没有永久 记录
摄影
RADIOGRAPHY
正位（P-A位 A-P位） 侧位（左右侧） 前弓位 卧位 点片
正位胸片
Frontal view
暗盒
CASSETTE
优点：射线较透视少； 有永久记录，便 于复查。
侧位胸片
Lateral view
X-ray
暗盒
CASSETTE
缺点： 不能动态观察
肺门体层摄影
高千伏摄影
❖≥120kv、5-7mAs
❖减少胸壁、软组织 及肋骨对肺部病变 的干扰。
支气管造影
二、 正常胸片表现及变异
正常表现
颈肋 融合肋
叉状肋 胸大肌影
肺尖帽
锁骨皱折 肩胛线 肋软骨钙化
乳头影 乳房影
正常男性胸 肋 叉 状 畸 形
呼吸系统X线诊断
呼吸系统X线诊断
一、X线检查方法 二、正常胸部X线表现 三、基本病变X线表现 四、常见病的X线诊断
一、检查方法 （一）常规X线检查
❖ 透视 ❖ 胸片 ❖ 体层摄影（肺门、病灶） ❖ 高千伏摄影 ❖ 支气管造影
（二）C T检查（平扫、增强） （三）M R检查（平扫、增强）
透视
❖方法简单 ❖多体位、 动态观察
