大比例尺地形图
合集下载
七章大比例尺地形图及其测绘
等高线平距与地面坡度
—地面坡度愈陡，则等高线平距愈小，地形图上的等 高线愈密；反之，地面坡度愈缓，则等高线平距愈大， 等高线愈稀。即等高线平距的大小与地面坡度成反比。
典型地貌
山丘和洼地 山脊和山谷 鞍部 峭壁和悬崖
山脊和山谷的等高线表示
典 型 地 貌 的 等 高 线 表 示
等高线的分类
§7-7 测图前的准备工作
图纸的准备 绘制坐标格网 展绘控制点 检查控制点的展绘是否正确
§7-8 碎部测量的基本方法
碎部点的选择 经纬仪测绘法 等高线的勾绘 碎部测图的注意事项
碎部点的选择
地物点的选择
地物点：表示地物的几何形状及位置的特征 点。如地物的转折点、道路的交叉点、河岸 线的转弯点以及独立地物的中心点等。
矩形分幅与编号（40cm×50cm）
以图幅西南角坐标X K坐标增量X 、Y ，在前面冠以地形 图比例尺分母 M 并加圆括号作为矩形分幅的编号。
即 (M ) X K YK X Y
§7-6 视距测量
视距测量原理 视距测量的观测与计算 视距测量的误差及注意事项
小比例尺地形图(1:20万、1:50万、1:100万
比例尺的精度（下页）
比例尺的精度
概念
在测量工作中称相当于图上0.1mm的实地 水平距离为比例尺精度 。
比例尺精度的意义
按工作需要，多大的地物须在图上表示出来 或测量地物要求精确到什么程度，由此可参 考决定测图的比例尺；
当测图比例尺已决定之后，可以推算出测量 地物时应精确的程度。
§7-2 地形图的比例尺
比例尺的概念
-图上任一线段的长度与地面上相应距离的实际水
平长度之笔。
比例尺的种类
数字比例尺 图示比例尺
—地面坡度愈陡，则等高线平距愈小，地形图上的等 高线愈密；反之，地面坡度愈缓，则等高线平距愈大， 等高线愈稀。即等高线平距的大小与地面坡度成反比。
典型地貌
山丘和洼地 山脊和山谷 鞍部 峭壁和悬崖
山脊和山谷的等高线表示
典 型 地 貌 的 等 高 线 表 示
等高线的分类
§7-7 测图前的准备工作
图纸的准备 绘制坐标格网 展绘控制点 检查控制点的展绘是否正确
§7-8 碎部测量的基本方法
碎部点的选择 经纬仪测绘法 等高线的勾绘 碎部测图的注意事项
碎部点的选择
地物点的选择
地物点：表示地物的几何形状及位置的特征 点。如地物的转折点、道路的交叉点、河岸 线的转弯点以及独立地物的中心点等。
矩形分幅与编号（40cm×50cm）
以图幅西南角坐标X K坐标增量X 、Y ，在前面冠以地形 图比例尺分母 M 并加圆括号作为矩形分幅的编号。
即 (M ) X K YK X Y
§7-6 视距测量
视距测量原理 视距测量的观测与计算 视距测量的误差及注意事项
小比例尺地形图(1:20万、1:50万、1:100万
比例尺的精度（下页）
比例尺的精度
概念
在测量工作中称相当于图上0.1mm的实地 水平距离为比例尺精度 。
比例尺精度的意义
按工作需要，多大的地物须在图上表示出来 或测量地物要求精确到什么程度，由此可参 考决定测图的比例尺；
当测图比例尺已决定之后，可以推算出测量 地物时应精确的程度。
§7-2 地形图的比例尺
比例尺的概念
-图上任一线段的长度与地面上相应距离的实际水
平长度之笔。
比例尺的种类
数字比例尺 图示比例尺
大比例尺地形图测绘
数字测图技术：利用全站仪、激光测距仪等设备进行野外数据采集，通过计 算机处理得到数字地形图 3S集成技术：将遥感、全球定位系统和地理信息系统相结合，实现地形信息 的快速获取和处理
无人机测绘技术
无人机测绘原理：利用无人 机搭载高精度相机、激光雷 达等设备进行地形测绘
无人机类型：固定翼无人机、 多旋翼无人机等
划等提供依据。 ● 土地资源管理：大比例尺地形图测绘可以用于土地资源调查、土地利用规划、土地征收补偿等方面，帮助政府部门了解土地资源的分布、利用情况和变
化趋势。 ● 环境保护：大比例尺地形图测绘可以为环境保护提供基础数据，帮助环保部门了解地形、地貌、地物等特征，为环境监测、生态保护、污染治理等方面
提供依据。 ● 工程建设：大比例尺地形图测绘可以为工程建设提供基础数据，帮助工程师了解地形、地貌、地物等特征，为工程设计、施工建设等方面提供依据。 ● 军事领域：大比例尺地形图测绘可以为军事领域提供基础数据，帮助军事部门了解地形、地貌、地物等特征，为军事战略制定、战场环境分析等方面提
高精度定位技术发展
卫星导航系统： 随着卫星导航 系统的不断完 善，大比例尺 地形图测绘的 定位精度得到 了大幅提升。
实时动态差分 定位技术：通 过实时接收卫 星信号并采用 差分定位技术， 提高了定位精 度和可靠性。
惯性导航技术： 利用惯性传感 器进行导航， 不受外界干扰， 适用于复杂地 形和恶劣环境。
灾害监测与预警
灾害监测：利用大比例尺地形图对自然灾害进行监测和预警 预警系统：通过大比例尺地形图数据建立预警系统，提高灾害应对能力 灾后评估：利用大比例尺地形图对灾后情况进行评估，为灾后重建提供依据 灾害预防：通过大比例尺地形图数据，分析灾害易发区域，提出预防措施
大比例尺地形图 测绘技术发展趋 势
无人机测绘技术
无人机测绘原理：利用无人 机搭载高精度相机、激光雷 达等设备进行地形测绘
无人机类型：固定翼无人机、 多旋翼无人机等
划等提供依据。 ● 土地资源管理：大比例尺地形图测绘可以用于土地资源调查、土地利用规划、土地征收补偿等方面，帮助政府部门了解土地资源的分布、利用情况和变
化趋势。 ● 环境保护：大比例尺地形图测绘可以为环境保护提供基础数据，帮助环保部门了解地形、地貌、地物等特征，为环境监测、生态保护、污染治理等方面
提供依据。 ● 工程建设：大比例尺地形图测绘可以为工程建设提供基础数据，帮助工程师了解地形、地貌、地物等特征，为工程设计、施工建设等方面提供依据。 ● 军事领域：大比例尺地形图测绘可以为军事领域提供基础数据，帮助军事部门了解地形、地貌、地物等特征，为军事战略制定、战场环境分析等方面提
高精度定位技术发展
卫星导航系统： 随着卫星导航 系统的不断完 善，大比例尺 地形图测绘的 定位精度得到 了大幅提升。
实时动态差分 定位技术：通 过实时接收卫 星信号并采用 差分定位技术， 提高了定位精 度和可靠性。
惯性导航技术： 利用惯性传感 器进行导航， 不受外界干扰， 适用于复杂地 形和恶劣环境。
灾害监测与预警
灾害监测：利用大比例尺地形图对自然灾害进行监测和预警 预警系统：通过大比例尺地形图数据建立预警系统，提高灾害应对能力 灾后评估：利用大比例尺地形图对灾后情况进行评估，为灾后重建提供依据 灾害预防：通过大比例尺地形图数据，分析灾害易发区域，提出预防措施
大比例尺地形图 测绘技术发展趋 势
7.1-大比例尺地形图基本知识
图号一般采用该图幅西南角坐标的公里数
为编号，x坐标在前，y坐标在后，中间有短
线连接。
3
（2）数字顺序编号法
如果测区范围比较小，图幅数量少，可采用 数字顺序编号法。
12
3
4
56
7
8
9 10 11 12
13 14 15 16
四、图廓和接合图表
1.图廓
图廓是地形图的边界线，有内、外图 廓线之分。 内图廓就是坐标格网线，也是图幅的边界线， 用0.1mm细线绘出。
在图上主要表示地物平面位置的地形图，称为 平面图。
一、地形图的比例尺
1．地形图比例尺的概念
地形图上任一线段的长度与它所代表的实地水 平距离之比，称为地形图比例尺。
2．比例尺的种类
数字比例尺 图示比例尺
（1）数字比例尺
数字比例尺是用分子为1，分母为整数的 分数表示。
设图上一线段长度为d，相应实地的水平距 离为D，则该地形图的比例尺为：
外图廓线为图幅的最外围边线，用0.5mm 粗线绘出。
内、外图廓线相距12mm，在内外图廓线 之间注记坐标格网线坐标值。
3
2．接合图表
为了说明本幅图与相邻图幅之间的 关系，便于索取相邻图幅，在图幅 左上角列出相邻图幅图名，斜线部 分表示本图位置。
五、地物符号
地形图上表示地物类别、形状、大小及位 置的符号称为地物符号。
非比例符号只能表示物体的位置和类别， 不能用来确定物体的尺寸。
3、半比例符号
地物的长度可按比例尺缩绘，而宽度按规 定尺寸绘出，这种符号称为半比例符号。
用半比例符号表示的地物都是一些带状地物。
4、地物注记
对地物加以说明的文字、数字或特有符 号，称为地物注记。
大比例尺地形图测绘与应用
应用领域
大比例尺地形图广泛应用于城市规划、建设、管理、土地利用、资源调查、环境保护等领 域。通过大比例尺地形图，可以获取详细的地形和地物信息，为相关领域的决策提供科学 依据。
02
大比例尺地形图测绘技术
传统测绘技术
平板仪测量
钢尺量距与水准测量
通过平板仪和纸质地图进行地形测量， 精度较高但效率较低。
NKS
感谢观看
测绘的基本概念
测绘
测绘是指使用测量仪器和工具，通过实地勘测和数据分析，获取地球表面地形和地物的位 置信息，并绘制成地图的过程。
大比例尺地形图
大比例尺地形图是指比例尺较大的地图，通常用于表示地形起伏和地物分布的详细情况。 例如，1:500、1:1000、1:2000等比例尺的地图都属于大比例尺地形图。
某地区土地资源管理应用案例
01
应用背景
为了实现土地资源的合理利用和有效管理，某地区需要进行土地调查和
监测。
02
应用过程
利用大比例尺地形图为基础数据，结合遥感技术和地理信息系统（GIS）
技术，进行土地调查、地籍测量和动态监测等工作。
03
应用效果
提高了土地资源管理的科学性和效率，为土地规划、开发利用和保护提
05
案例分析
某城市大比例尺地形图测绘案例
测绘背景
随着城市发展，某市需要更新和补充大比例尺地形图资料，以满足 城市规划、建设和管理的需求。
测绘过程
采用全球定位系统（GPS）进行控制测量，利用数字摄影测量和遥 感技术获取地形数据，再通过专业软件进行数据处理和地图编制。
成果应用
该城市大比例尺地形图为城市规划、土地利用、基础设施建设等领域 提供了重要的基础地理信息支持。
人工智能分析
大比例尺地形图广泛应用于城市规划、建设、管理、土地利用、资源调查、环境保护等领 域。通过大比例尺地形图，可以获取详细的地形和地物信息，为相关领域的决策提供科学 依据。
02
大比例尺地形图测绘技术
传统测绘技术
平板仪测量
钢尺量距与水准测量
通过平板仪和纸质地图进行地形测量， 精度较高但效率较低。
NKS
感谢观看
测绘的基本概念
测绘
测绘是指使用测量仪器和工具，通过实地勘测和数据分析，获取地球表面地形和地物的位 置信息，并绘制成地图的过程。
大比例尺地形图
大比例尺地形图是指比例尺较大的地图，通常用于表示地形起伏和地物分布的详细情况。 例如，1:500、1:1000、1:2000等比例尺的地图都属于大比例尺地形图。
某地区土地资源管理应用案例
01
应用背景
为了实现土地资源的合理利用和有效管理，某地区需要进行土地调查和
监测。
02
应用过程
利用大比例尺地形图为基础数据，结合遥感技术和地理信息系统（GIS）
技术，进行土地调查、地籍测量和动态监测等工作。
03
应用效果
提高了土地资源管理的科学性和效率，为土地规划、开发利用和保护提
05
案例分析
某城市大比例尺地形图测绘案例
测绘背景
随着城市发展，某市需要更新和补充大比例尺地形图资料，以满足 城市规划、建设和管理的需求。
测绘过程
采用全球定位系统（GPS）进行控制测量，利用数字摄影测量和遥 感技术获取地形数据，再通过专业软件进行数据处理和地图编制。
成果应用
该城市大比例尺地形图为城市规划、土地利用、基础设施建设等领域 提供了重要的基础地理信息支持。
人工智能分析
地形图知识—大比例尺地形图的应用(水利水电工程测量课件)
′
AB直线的坐标方位角： ′
图解法
•ห้องสมุดไป่ตู้当精度要求不高时
• 可由量角器在图上直接量取其坐标方位角
AB的坐标方位角为： =
′
( + ′ ± °)
四、求图上某点的高程
点在等高线上
如果点在等高线上，
则其高程即为等高
线的高程
四、求图上某点的高程
点不在等高线上
B点相对于m点的高差
=
=
⋅
d ——图上量得的长度，mm
h——两端点间的高差，m
M——地形图比例尺分母
D——直线实地水平距离，m
坡度有正负号
“＋” 正号表示上坡，“－”负号表示下坡
常用百分率（%）或千分率（‰）表示
二、图上两点间的水平距离
已知点A，B在所示位置
解析法
• 先求出图上A、B两点坐标 ( , ) 和 ( , )
• 然后按坐标反算，计算AB的水平距离
=
( − ) + ( − )
二、图上两点间的水平距离
已知点A，B在所示位置
图解法
• 两脚规在图上直接卡出A、B两点的长度
• 再与地形图上的直线比例尺比较
也可用比例尺直接在图上量取
三、求图上某直线的坐标方位角
′
AB直线的坐标方位角： ′
解析法
• 如果A、B两点的坐标已知
• 可按坐标反算公式计算AB直线的坐标方位角
−
=
=
−
三、求图上某直线的坐标方位角
大比例尺地形图的应用
一、求图上某点的坐标
已知点A在所示位置，如何得知图上点A的坐标

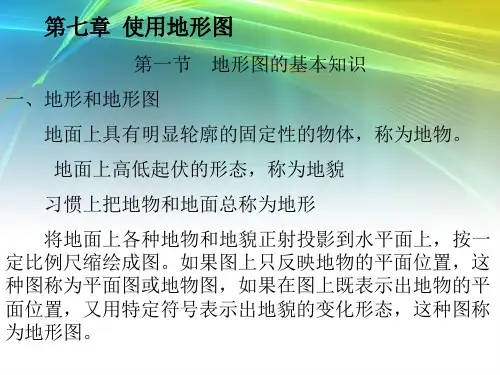

大比例尺地形图的基本知识及其测绘精品PPT课件
三、地形图的图名、图号、图廓及接合图表 1、图名
地形图的图名为本图幅的名称，一般以本图幅内主要的 地面命名，注记在外图廓上方的中央。
白吉树村 15.0-10.0
西面角坐标为
x=15.0km， y=10.0km。
2、图号 为了便于测绘、管理和使用地形图，需要将各种比例
尺的地形图进行统一分幅、编号。图号就是该图幅相应分 幅方法的编号，注于图幅正上方、图名的下方。
大比例尺地形图常采用正方形分幅的方法，
1:5000
1:2000
1:1000
1:5000
正方形分幅及面积
比例尺
1:5000 1:2000 1:1000 1:500
图幅大小 /cm×cm 40×40 50×50 50×50 50×50
实地面积 /km2 4
1
0.25
0.0625
1:5000图幅 每平方公里 内的分幅数 图幅数
10.2541164
64
16
大比例尺地形图的编号常用 的有以下几种方法：
（1）坐标编号法
采用该图图廓西南角的
坐标公里数来编号，x坐标 在前，y坐标在后，中间有
短线连接。
（2）数字顺序编号法
如果测区范围比较小， 图幅数量少，可采用数字顺 序编号法。
12 3 4
56 78
911 1 01 2
1 1 15 1
2、比例尺精度
地形图上0.1mm的长度所代表的实地水平距离，称为比例
尺精度，用ε表示，即 0.1M 几种常用地形图的比例尺精度如下表所示。
比例尺
1:5000
1:2000
1:1000
1:500
比例尺精度/m
0.50
0.20
第十章大比例尺地形图测绘
yA)
yP
yA
c ot
yB cot (xB cot cot
x
A
)
（2）距离交会法
A、B、P按逆时针编号，则
xP xA a cos( AB )
yP
yA
a sin( AB
)
பைடு நூலகம்
α A
a α A
P
β B
P b B
（3）方向距离交会法
xP yP
xA yA
S cos(BP S sin( AB
§8.1 大比例尺地形图测绘概述
1、大比例尺地形图测绘的概念
地形图测绘，又称地形测量。其目的主要是获得各种不 同比例尺地形图。
大区域：1:500～ 1:5万地形图多用数字航测成图 小区域： 1:500～ 1:5万地形图多采用地面数字测图 小于1:5万比例尺的地形图则根据较大比例尺地形图及各 种资料缩绘而成。 大比例尺地形图测绘是指1:500～ 1:5000比例尺地形图的 测绘。
) )
arcsin SAB sin
S
SAB (xA xB )2 (xA xB )2
BP BA
BA
arc tan
yA xA
yB xB
P
γ
S
αBP
A
B
3 直角坐标法
xM yM
xA SAM yA SAM
c os sin
AB AB
当P点在AB的左侧时，则
xP yP
测站为中心，以平均视线长度的1.2倍为半径的 正六边形，据此可估算出每平方公里内地形控制点 的数目。
比例尺
图根点数/Km2 （常规测图）
图根点数/Km2 （数字测图）
1:500 150 64
大比例尺地形图测绘的基本方法
二、勾绘等高线（白纸测图） 1、首先描绘出地性线（山脊线、山谷线）； 2、再在相邻碎部点之间内插出等高线的点； 3、对照实地勾绘等高线。
基本等高距的规定
表9-11
比例尺
丘陵基本等高距 （m）
山地基本等高距 （m）
1 500 0.5 0.5
六、资料的整理
8.6 数字测图概述
视 频 全站仪草图法 PDA数字测图法
§8.6 数字测图概述
测站A
◆A、B坐标和高程以及测站数据 预置于全站仪内。
◆测站A安置全站仪，后视B；
● 将全站仪内数据文件输 入计算机，经测图软件 处理、编辑成数字化地 形图。
1
对于不能依比例尺表示的地物，在地形图上是以相应的地物符号表示在地物的中心位置上。
2
建筑物轮廓凹凸小于图上0.4mm，可以舍去凹凸部分，用直线表示其整体轮廓。一般房屋甚至0.6mm的凹凸部分都可以舍去。
3
综合取舍的度很多时候需测绘人员酌情处理。
4
一、测绘地物的综合取舍原则
8.3 地物的测绘方法
8.3 地物的测绘方法
安置仪器：在控制点A安置经纬仪，量取仪器高。
3、立尺：立尺员把塔尺立到地形、地貌特征点上。 东 大 道 坚5 5.40 5.35 （1）地物特征点取“轮廓转折点”。 （2）地貌特征点取“地性线上坡度或方向变化点”。
地貌特征取点方法
记录、计算：记录上述观测值，按视距测量公式计算出点1的水平距离D和高程H。
● 测点P放置棱镜，对P点 进行坐标测量，全站仪 自动记录P点的三维坐 标 (测点代码须输入)， 逐点观测。
全站仪野外数字化测图流程图
全站仪 控制点成果 预置于机内
电子平板 (便携机)
基本等高距的规定
表9-11
比例尺
丘陵基本等高距 （m）
山地基本等高距 （m）
1 500 0.5 0.5
六、资料的整理
8.6 数字测图概述
视 频 全站仪草图法 PDA数字测图法
§8.6 数字测图概述
测站A
◆A、B坐标和高程以及测站数据 预置于全站仪内。
◆测站A安置全站仪，后视B；
● 将全站仪内数据文件输 入计算机，经测图软件 处理、编辑成数字化地 形图。
1
对于不能依比例尺表示的地物，在地形图上是以相应的地物符号表示在地物的中心位置上。
2
建筑物轮廓凹凸小于图上0.4mm，可以舍去凹凸部分，用直线表示其整体轮廓。一般房屋甚至0.6mm的凹凸部分都可以舍去。
3
综合取舍的度很多时候需测绘人员酌情处理。
4
一、测绘地物的综合取舍原则
8.3 地物的测绘方法
8.3 地物的测绘方法
安置仪器：在控制点A安置经纬仪，量取仪器高。
3、立尺：立尺员把塔尺立到地形、地貌特征点上。 东 大 道 坚5 5.40 5.35 （1）地物特征点取“轮廓转折点”。 （2）地貌特征点取“地性线上坡度或方向变化点”。
地貌特征取点方法
记录、计算：记录上述观测值，按视距测量公式计算出点1的水平距离D和高程H。
● 测点P放置棱镜，对P点 进行坐标测量，全站仪 自动记录P点的三维坐 标 (测点代码须输入)， 逐点观测。
全站仪野外数字化测图流程图
全站仪 控制点成果 预置于机内
电子平板 (便携机)
多大的比例尺地形图要求体现坟
多大的比例尺地形图要求体现坟
1.大比例尺地形图(指1:500、1:1000、1:”2000地形图)是城市规划、管理、工程项目设计、建设和土地管理等工作的基本依据。
为指导城市大比例尺地形图测绘工作，特制定本要求。
2.本要求主要对城市大比例尺地形图的精度、测绘的主要内容和表示方法做出规定，测绘过程的技术要求将在随后的章节详细说明。
3.大比例尺地形图精度、测绘的主要内容和表示方法在《城市测量规范》(CJJ 8-99) (以下简称《规范》)和《1: 500、1: 1000、1: 2000 地形图图式》(GB/T7929-1995) (以下简称《图式》)中作了详细的规定和说明，《规范》和《图式》是我院测绘大比例尺地形图的基本依据。
随着城市的不断发展，出现了许多《规范》、《图式》中未作说明的地物，还有部分地物、地形要素的测绘未作详细说明。
为确保大比例尺地形图满足城市规划、管理和其他用户的要求，结合太原市的实际情况，制定本要求，作为对《规范》、《图式》中未详细说明有关事宜的补充。
4.本规定未明确规定的，按如下标准执行
1《城市测量规范》(CJJ 8-99);
2《1:500、1:1000、1;2000地形图图式》(GB/T 7929-1995)。
工程测量技术-大比例尺地形图测绘
32 56
32-56-Ⅳ 32-56-Ⅳ
-Ⅰ -Ⅱ
(1:1000) (1:1000)
Ⅰ Ⅱ 32-56-Ⅳ
-Ⅳ
Ⅲ Ⅳ (1:1000)
57
58
32-56-Ⅳ-Ⅲ-Ⅲ
(1:500)
图幅西南角坐标公里数编号法举例：
图幅西南角坐标公里数 x—y
1:5000图
坐标取至1km
如 32-56
1:2000、1:1000图
500 550
6 82.76
600 650
4 81.58
5 83.83
700 750
测图仪器简介
常用的测图仪器有大平板仪、中 平板仪、小平板仪、经纬仪、光电测 距仪、全站仪等。本节重点介绍大、 中、小平板仪的构造及平板仪安置。
大平板仪由平板、照 准仪、和若干附件组 成。
照准仪由望远镜、竖 盘和直尺组成。
等高线注记
一般高程点及注记
a.一般高程点 b.独立性地物的高程
一般房屋 混--房屋结构 3--房屋层数
25
a
0.5 163.2
b
75.4
混3
6.3.2 地貌表示法
定义：地面上相同高程的相邻点连成的闭 合曲线。
350 340 330
320
340 350
330
320
等高距与等高线平距
等高距 h ： 相邻等高线的高差
照准仪 图板
圆水准器
对
点
器
定向罗盘
对点器可使平板上的点与相应的地面点安置在同一铅垂线 上。 定向罗盘用于平板的粗略定向。圆水准器用于整平平板
大平板仪照准头
竖盘读数显微镜
望远镜制动螺旋 竖盘水准管微动螺旋
32-56-Ⅳ 32-56-Ⅳ
-Ⅰ -Ⅱ
(1:1000) (1:1000)
Ⅰ Ⅱ 32-56-Ⅳ
-Ⅳ
Ⅲ Ⅳ (1:1000)
57
58
32-56-Ⅳ-Ⅲ-Ⅲ
(1:500)
图幅西南角坐标公里数编号法举例：
图幅西南角坐标公里数 x—y
1:5000图
坐标取至1km
如 32-56
1:2000、1:1000图
500 550
6 82.76
600 650
4 81.58
5 83.83
700 750
测图仪器简介
常用的测图仪器有大平板仪、中 平板仪、小平板仪、经纬仪、光电测 距仪、全站仪等。本节重点介绍大、 中、小平板仪的构造及平板仪安置。
大平板仪由平板、照 准仪、和若干附件组 成。
照准仪由望远镜、竖 盘和直尺组成。
等高线注记
一般高程点及注记
a.一般高程点 b.独立性地物的高程
一般房屋 混--房屋结构 3--房屋层数
25
a
0.5 163.2
b
75.4
混3
6.3.2 地貌表示法
定义：地面上相同高程的相邻点连成的闭 合曲线。
350 340 330
320
340 350
330
320
等高距与等高线平距
等高距 h ： 相邻等高线的高差
照准仪 图板
圆水准器
对
点
器
定向罗盘
对点器可使平板上的点与相应的地面点安置在同一铅垂线 上。 定向罗盘用于平板的粗略定向。圆水准器用于整平平板
大平板仪照准头
竖盘读数显微镜
望远镜制动螺旋 竖盘水准管微动螺旋
大比例尺数字化地形图质量检验
数字地图等，确保数据质量。
数据预处理
02
对获取的数据进行预处理，包括格式转换、坐标转换、图像增
强等，以提高数据精度和可靠性。
数据更新与维护
03
定期对数据源进行更新和维护，以保证数据的现势性和准确性。
提高作业人员的技能和素质
培训与教育
定期对作业人员进行技能培训和素质教育，提高 其技能水平和质量意识。
处理方法
对数据源进行质量检查和校验，确保数据的准确性和完整性；采用适 当的转换工具或软件将数据格式转换为软件支持的格式。
采集方法问题及处理
采集方法不规范
采集过程中可能存在操作不规范或参数设置不当等问题，导致地形 图的数据质量不高。
采集设备故障
采集设备可能出现故障或误差，影响地形图的数据质量。
处理方法
数字化地形图应包含所有必要的地形 要素，如山峰、河流、道路等。
地理信息系统的完整性
数字化地形图应与地理信息系统中的 其他数据保持一致，确保数据的完整 性和准确性。
地形要素属性的完整性
地形要素的属性信息应完整、准确， 如地物的名称、用途等。
逻辑一致性标准
地形要素分类的一致性
同一类地形要素在不同地图层中应保持一致的 分类标准和表示方法。
背景
随着地理信息系统（GIS）的广泛应用，大比例尺地形图在城市规划、资源管理、环境保护等领域具有重要应用 价值。高质量的地图数据对于决策的准确性和有效性至关重要。
检验的重要性和意义
重要性
质量检验是确保地图数据可靠性和准 确性的必要环节，有助于避免因地图 质量问题导致的决策失误和资源浪费 。
意义
通过质量检验，可以及时发现和纠正 地图绘制过程中的错误，提高地图数 据的精度和可靠性，为相关领域的研 究和应用提供准确的基础数据支持。
大比例尺地形图测绘与应用
随着信息化技术的发展，大比例尺地形图 测绘将更加注重数据获取、处理和应用的 自动化和智能化。
提高大比例尺地形图的精度和可靠性，以 满足更广泛的应用需求。
数据共享与合作
法律法规建设
加强数据共享和合作，促进大比例尺地形 图的广泛应用和传播。
完善相关法律法规，保障大比例尺地形图 测绘和应用工作的合法性和规范性。
经济发展支撑
大比例尺地形图在土地利用、资源开 发、交通建设等方面为经济发展提供 有力支撑。
灾害监测与防治
大比例尺地形图能够提供详细的地面 信息，有助于灾害监测和防治工作的 开展。
科学研究
大比例尺地形图为地理学、地质学、 环境科学等学科提供了重要的研究资 料。
未来发展方向与挑战
信息化技术应用
高精度测绘技术
大比例尺地形图测绘与应 用
• 引言 • 大比例尺地形图测绘技术 • 大比例尺地形图的应用 • 大比例尺地形图的发展趋势 • 结论
01
引言
主题简介
大比例尺地形图测绘是指使用测量和绘图技术，以较小比例尺表示地形、地物和地 貌等地理要素的过程。
大比例尺地形图广泛应用于城市规划、土地资源管理、环境保护、交通建设等领域。
虚拟现实技术的应用
通过虚拟现实技术，可以模拟真实的地形环境， 为规划、设计、应急等领域提供沉浸式的可视化 体验。
数字孪生城市
利用数字地图和虚拟现实技术，构建城市数字孪 生体，实现城市规划、管理和服务的数字化和智 能化。
遥感技术与GIS集成应用
遥感数据的获取
利用卫星、无人机等遥感 技术，获取大范围、高精 度的地形数据。
遥感技术
利用卫星、飞机等平台， 通过拍摄高分辨率影像， 获取地形图数据。
(精选)大比例尺地形图的测绘
❖ 山脊的等高线均向下坡方向凸出，两侧基本对称。 山脊线是山体延伸的最高棱线，也称分水线。
❖ 山谷的等高线均凸向高处，两侧也基本对称。山谷 线是谷底点的连线，也称集水线。
❖ 在土木工程规划及设计中，要考虑地面的水流方向、 分水线、集水线等问题。因此，山脊线和山谷线在 地形图测绘及应用中具有重要的作用。
24
相邻等高线之间的地面坡度
❖ 在同一幅地形图中，等高线的平距越大，表 示地貌的坡度越小；反之，坡度越大。
i h dM
25
三、等高线的分类
❖ ① 首曲线（基本等高线） 高程为等高距整数倍的等高线，称为首
曲线，用细实线表示，不注记高程； ❖ ② 计曲线（粗曲线）
高程为5倍等高距整数倍的等高线，称为 计曲线，用粗实线表示，要注记高程；
不应大于4′。 ❖ 3) 检查另一测站高程，其较差不应大于1/5基本等高距。 ❖ 4) 采用量角器配合经纬仪测图，当定向边长在图上短于10cm时，应以
正北或正南方向作起始方向。
56
(2) 地物点、地形点视距和测距长度
❖ 地物点、地形点视距和测距最大长度要求应 符合表9-6的规定。
57
(3) 高程注记点的分布
8
9
6.1.3 比例尺的精度
❖ 比例尺精度：图上0.1mm所表示的实地水平 长度。
❖ 比例尺精度的意义： ❖ 1、测图时可根据比例尺精度取舍地物。 ❖ 2、根据设计图所须表示的最小尺寸选取用图
的比例尺。
10
规律：比例尺越大，表示地物和 地貌的情况越详细，精度就越高。
11
6.2 大比例尺地形图图式
第6章 大比例尺地 形图的测绘
1.了解地形图的基本知识 2.掌握地貌的表示方法 3.熟悉测量前的准备工作 4.掌握大比例地形图的解析 测绘方法
❖ 山谷的等高线均凸向高处，两侧也基本对称。山谷 线是谷底点的连线，也称集水线。
❖ 在土木工程规划及设计中，要考虑地面的水流方向、 分水线、集水线等问题。因此，山脊线和山谷线在 地形图测绘及应用中具有重要的作用。
24
相邻等高线之间的地面坡度
❖ 在同一幅地形图中，等高线的平距越大，表 示地貌的坡度越小；反之，坡度越大。
i h dM
25
三、等高线的分类
❖ ① 首曲线（基本等高线） 高程为等高距整数倍的等高线，称为首
曲线，用细实线表示，不注记高程； ❖ ② 计曲线（粗曲线）
高程为5倍等高距整数倍的等高线，称为 计曲线，用粗实线表示，要注记高程；
不应大于4′。 ❖ 3) 检查另一测站高程，其较差不应大于1/5基本等高距。 ❖ 4) 采用量角器配合经纬仪测图，当定向边长在图上短于10cm时，应以
正北或正南方向作起始方向。
56
(2) 地物点、地形点视距和测距长度
❖ 地物点、地形点视距和测距最大长度要求应 符合表9-6的规定。
57
(3) 高程注记点的分布
8
9
6.1.3 比例尺的精度
❖ 比例尺精度：图上0.1mm所表示的实地水平 长度。
❖ 比例尺精度的意义： ❖ 1、测图时可根据比例尺精度取舍地物。 ❖ 2、根据设计图所须表示的最小尺寸选取用图
的比例尺。
10
规律：比例尺越大，表示地物和 地貌的情况越详细，精度就越高。
11
6.2 大比例尺地形图图式
第6章 大比例尺地 形图的测绘
1.了解地形图的基本知识 2.掌握地貌的表示方法 3.熟悉测量前的准备工作 4.掌握大比例地形图的解析 测绘方法
大比例尺地形图
（5）、鞍部：是介于相邻两个山头之间、形式 马鞍的低洼部分。 鞍部(K点处)往往是山区道 路必经之地, 又称垭口。因是两个山脊与两个 山谷的会合点，所以, 鞍部等高线是两组相对 的山脊等高线和山谷等高线的对称组合。
(6)、陡崖和悬崖 陡崖——坡度>70°的陡峭崖壁，石质，土质，陡崖符 悬崖——上部突出、下部凹进的陡崖。 上部等高线投影到水平面，与下部的等高线相交， 下部凹进的等高线用虚线表示。
选择地形图比例尺的一般原则： 1.图面显示地物地貌的详细和明晰程度是否满足
设计要求。 2.平面位置和高程的精度是否满足要求。 3.图幅大小符合总图设计的要求。 4.尽量选择较小比例尺的测图。
8.2、大比例尺地形图图式
1.图名 本幅图主
要地名 命名。
注记在外 图廓上 方正中 央。
2.图号
为了区域表 达，编图、 印刷、保 管和使用 的方便。 地形图要 分幅编号。 注于图幅 正上方、 图名下方。
比例符号、 非比例符号、 线状符号、 地物注记。
1.比例符号：将地面上实物的轮廓按测图比例尺缩 小后绘制在图上的符号。该符号与实际地物形状相 似，也称轮廓符号。房屋、江河、果园等。
2. 非比例符号
当地物的轮廓很小，不能按测图比例尺缩小，但这些 地物很重要，不能舍去，则需按统一规定的符号描绘 在图上。如测量控制点、钻孔、矿井、烟囱等。
山地及高山地 1.0 2.0 5.0
一般情况下，地面倾角小于20为平地，20-60之间为丘 陵地，60-250为山地，大于250为高山地。
3. 典型地貌的等高线 （1）、山地：凸出且高于四周的高地。高大为山
峰，矮小为山丘。 （2）、凹地：比四周地面低，且经常无水的地势
较低的地方。大范围称为盆地，小范围成为洼地。
大比例尺地形图的应用
大比例尺地形图的应用地形图是指将地球表面地貌特征、地势高低和斜度用等高线、色调和符号等方式绘制出来的地图。
大比例尺地形图在科学研究、军事战略规划、资源开发和城市规划等方面具有重要的应用价值。
本文将围绕大比例尺地形图的应用进行介绍。
地质矿产资源开发与勘探大比例尺地形图可以清晰展示地形的特征，对于地质勘探、矿产探测和气候分析等方面具有不可替代的作用。
地质学家可以根据不同的颜色和线条来判断不同类型的地质构造和岩石类型，为未来的矿产资源开发提供了重要的参考。
另外，大比例尺地形图也可作为石油、天然气等地下资源开发的基础图，通过分析地形的形成和演化过程，能够精准预测资源存在的位置，为资源的开发提供科学依据。
地球科学研究与教学研究地球科学是了解地球内部构造、地形地貌的形成和演化，以及地球气候环境变化和生态系统的稳定性等方面的过程。
大比例尺地形图可以为地球科学研究提供重要的基础图。
科学家们可以利用地形图分析陆地和海洋的地形特征，研究地震的发生机理和趋势，深入探究地球内部的构造。
同时，地球科学在现代教育中也扮演着重要角色。
教育工作者可以使用大比例尺地形图，为学生们讲解地球及其各个地方的地貌、地质构造和气候环境，帮助学生们更好地了解地球、保护地球和拯救地球。
交通规划与水资源管理大比例尺地形图对于交通规划和水资源管理具有很重要的作用。
针对大型交通基础设施建设，例如高速公路、铁路等，大比例尺地形图可以提供有关道路和铁路轨道的地形、坡度和地貌信息等，指导交通基础设施的建设和管理。
此外，大比例尺地形图还可作为水利工程设计的基础图，包括水电站、水坝、河道规划和治理、水资源保护等。
大比例尺地形图对于保障城市水资源和缓解地下水资源储备具有非常重要的贡献。
城市规划与建筑设计大比例尺地形图在城市规划和建筑设计中也扮演着重要角色。
通过分析地形图，规划人员可以了解地区的地形、气候环境、生态资源等特征，以及当地人口和经济情况等因素。
据此，规划人员可以更好地制定城市规划方案，使城市结构更加合理和可持续。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）、图示比例尺：
用线段表示的比例尺。 图示比例尺有直线比例尺和复式比例尺两种。
100
100
200
300
地形图按比例尺的不同分为大、小、三种。 大比例尺图：1:500、1:1千、1:2千、1:5千、 1:1万 中比例尺图：1:2.5万、1:5万、1:10万 小比例尺图：1:25万、1:50万、1:100万
由于人眼最小视角的限制，在25cm明视距离内 分辨两条平行线的间距为0.1mm。通常把 0.1mm称为人眼分辨率。
地形图上0.1mm所表示的实地水平长度
0.1M(mm，M为地形图比例尺分母)——称为
地形图的比例尺精度。
不同比例尺的地形图，比例尺精度不同。
地形图比例尺 1:500 1:1000 1:2000 1:5000 ……
大比例尺地形图常采用正方形分幅方法。
1：500、1：1000、1：2000地形图一般采用 50cm×50cm正方形分幅或40cm×50cm矩形分 幅。1：5000地形图也可采用40cm×40cm正方形 分幅。
比例尺
1：5000 1：2000 1：1000 1：500
图幅大小
40cm×40cm 50cm×50cm 50cm×50cm 50cm×50cm
盐井
窑
一些非比例符号
方柱 圆柱（电杆） 气象站 路灯 喷水池
假山 避雷针 亭
碉堡 窨井 井
纪念碑 里程桩 旗杆 水塔 塔 烟囱 灯塔
3. 线状符号（半比例符号）
凡是长度能依比例，而宽度不能依比例缩绘的狭长地物 符号，也称半比例符号。
我国规定 1:5000、1：1万、1：2.5万、1：5万、1：10万、1：25 万、1：50万、1：100万八种比例尺地形图—— 国家基本比例尺地形图。
地形图比例尺的选择
2、比例尺精度
地形图上所表示的地物、地貌的细微部分的精确 详细程度受比例尺的影响。
地形图是经过人眼用绘图工具将测量成果绘于 图上。
地形图按比例尺分：大、中、小比例尺，工程 中常用大比例尺地形图。
地形图有三个要素：
数学要素
地形要素
装饰要素。
1:500城区居民地地形图样图
二、地形图的比例尺
绘制各种图时，实地的形状必须经过缩小 后才能绘在图纸上。
图的比例尺（缩尺）：图上某一线段长度 与地面上相应线段的水平长度之比。
选择地形图比例尺的一般原则： 1.图面显示地物地貌的详细和明晰程度是否满足
设计要求。 2.平面位置和高程的精度是否满足要求。 3.图幅大小符合总图设计的要求。 4.尽量选择较小比例尺的测图。
8.2、大比例尺地形图图式
1.图名 本幅图主
要地名 命名。
注记在外 图廓上 方正中 央。
2.图号
为了区域表 达，编图、 印刷、保 管和使用 的方便。 地形图要 分幅编号。 注于图幅 正上方、 图名下方。
实地面积/km² 一幅1：5000的图幅所 包含的本图幅的数目
4
1
1
4
0.25
16
0.0625
64
图幅西南角坐标的公里数编号法。如，某图西南角 坐标为x=3420.0km,y=521.0km，故其编号为 3420.0-521.0（x坐标在前，y坐标在后）
测区统一顺序代号
行列编号法。
1 2 3 45 A
非比例符号在地形图上的位置必须与实物位置一致， 为此规定了非比例符号的定位点： 规则几何图形符号。（圆形、矩形、三角形） 宽底符号。（蒙古包、烟囱、水塔） 底部为直角形的符号。（风车、路标） 几种几何图形组成的符号。（气象站等） 下方没有底线的符号。（窑、亭等）
瓦
水准点
烟囱
路标
6789
B
10 11 12
C
12
B4
3 45
3.图廓 内图廓：坐标格网线，图幅边界。0.1mm。 外图廓：内图廓外12mm，0.5mm。装饰作用。
举例：矩形分幅
(1)、图名、图号 (2)、接图表 (3)、内外图廓和
坐标网线 (4)、其他图外注
记
1:1000地形图
四、地物符号
《地形图图示》规定 地物符号的种类：
地形图比例尺 0.05m 0.10m 0.20m 0.50m ……
精度m
在传统地图中地形图比例尺精度的作用： （1）根据比例尺确定实际量测精度。 （2）根据用图需要表示地物地貌的详细程度， 确定所选用的比例尺。
大比例尺地形图上所绘的地物、地貌比小比例尺 图更精确详细。但同一范围内的大比例尺测图比 小比例尺测图更费工时。
比例符号、 非比例符号、 线状符号、 地物注记。
1.比例符号：将地面上实物的轮廓按测图比例尺缩 小后绘制在图上的符号。该符号与实际地物形状相 似，也称轮廓符号。房屋、江河、果园等。
2. 非比例符号
当地物的轮廓很小，不能按测图比例尺缩小，但这些 地物很重要，不能舍去，则需按统一规定的符号描绘 在图上。如测量控制点、钻孔、矿井、烟囱等。
一、地形图的定义
地形：是地物和地貌的总称。
地物：指地球表面自然物体和人工（构）建 筑物。城市街道、房屋、湖泊、森林、草原 等。
地貌：指地球表面高低起伏的形态。高山、 盆地等。
地图：按一定的数学法则，将地球表面 表达在平面上的一种图形。
分类：普通地图和专题地图
地形图：地形图是普通地图的一种， 是按一定的比例，用规定的符号表示 地物、地貌平面位置和高程的正射投 影图。
1.比例尺的表示方法：
数字比例尺 图示比例尺
（1）、数字比例尺：
用分子为1，分母为整数的分数表示。
假设图上的线段长度为S，地面上相应线段的水平
长度为 l，M为比例尺的分母，则该图的数字比例
尺为：
1 M
S l
1 l
S
比例尺的大小用比值来衡量。比值小，分母大。
数字比例尺的缺点：无法避免图纸变形对用图的影响。
《建筑测量学》 主编 邹积亭
第八章 大比例尺地形图测绘
安徽新华学院
本章内容
8.1 地形图的比例尺 8.2 大比例尺地形图图式 8.3 地貌的表示方法 8.4 碎部点平面位置的测量方法 8.5 大比例尺地面模拟法规图 8.6 大比例尺地面数字测图
8.1 地形图的比例尺
地形和地形图 地形图的比例尺 图名、图号和图廓 地物符号 地貌符号
