无线电定位原理与技术
无线电定位原理与技术
无线电定位原理与技术TOA是通过测量信号从发射器发射到接收器接收的时间来确定距离的。
当无线电信号从发射器发出后，经过空气传播到达接收器，接收器接收到信号后会测量从信号发出到接收到的时间差，再根据信号在空气中的传播速度以及时间差来计算距离。
RSSI则是通过测量接收到的信号强度来确定距离的。
由于信号在传播过程中会遇到阻尼、衰减等因素的影响，接收到的信号强度会随着距离的增加而减弱，因此可以根据接收到的信号强度来推测距离。
多普勒效应测量则是通过测量接收到的信号频率的变化来确定移动物体的速度和方向的。
当移动物体靠近接收器时，接收到的信号频率会变高；当移动物体远离接收器时，接收到的信号频率会变低。
通过测量频率的变化量，可以推测物体的速度和方向。
GPS是使用最广泛的无线电定位技术之一，它利用一组卫星在轨道上发射无线电信号，并通过接收器接收到这些信号来计算自身的位置。
通过接收到多个卫星的信号，并使用三角测量的原理，可以准确地确定自身的位置。
基站定位是通过使用移动通信网络中的基站来确定移动设备的位置。
当移动设备与基站进行通信时，基站会记录下与设备通信的信号参数，通过测量被记录的信号参数的变化，可以计算设备的位置。
无源定位是一种通过被动地接收到的无线电信号来确定设备位置的技术。
这种技术适用于无法主动发送信号的设备，例如无线电频谱分析仪、无线电信号监测系统等。
通过分析接收到的信号参数，并结合信号传播模型和统计方法，可以推测设备的位置。
总之，无线电定位技术通过测量信号的到达时间、信号强度和频率变化等参数来确定移动设备或物体的位置。
通过不同的实现方式和算法，可以实现各种应用场景下的定位需求。
测绘技术中的无线电定位原理与技巧

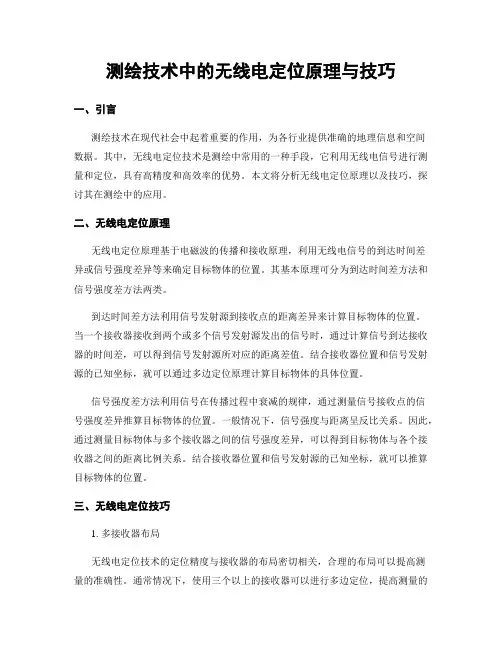

测绘技术中的无线电定位原理与技巧一、引言测绘技术在现代社会中起着重要的作用，为各行业提供准确的地理信息和空间数据。
其中，无线电定位技术是测绘中常用的一种手段，它利用无线电信号进行测量和定位，具有高精度和高效率的优势。
本文将分析无线电定位原理以及技巧，探讨其在测绘中的应用。
二、无线电定位原理无线电定位原理基于电磁波的传播和接收原理，利用无线电信号的到达时间差异或信号强度差异等来确定目标物体的位置。
其基本原理可分为到达时间差方法和信号强度差方法两类。
到达时间差方法利用信号发射源到接收点的距离差异来计算目标物体的位置。
当一个接收器接收到两个或多个信号发射源发出的信号时，通过计算信号到达接收器的时间差，可以得到信号发射源所对应的距离差值。
结合接收器位置和信号发射源的已知坐标，就可以通过多边定位原理计算目标物体的具体位置。
信号强度差方法利用信号在传播过程中衰减的规律，通过测量信号接收点的信号强度差异推算目标物体的位置。
一般情况下，信号强度与距离呈反比关系。
因此，通过测量目标物体与多个接收器之间的信号强度差异，可以得到目标物体与各个接收器之间的距离比例关系。
结合接收器位置和信号发射源的已知坐标，就可以推算目标物体的位置。
三、无线电定位技巧1. 多接收器布局无线电定位技术的定位精度与接收器的布局密切相关，合理的布局可以提高测量的准确性。
通常情况下，使用三个以上的接收器可以进行多边定位，提高测量的可靠性。
合理的接收器布局包括选择接收器的位置，使得信号发射源与接收器构成能够产生明显差异的角度。
同时，可以考虑使用不同类型的接收器，以获取更多的数据并减小测量误差。
2. 信号预处理技术无线电信号容易受到传播环境和干扰的影响，为了提高定位精度，需要对信号进行预处理。
常见的信号预处理技术包括滤波、降噪和增强等。
滤波技术可以去除噪声和干扰信号，提取目标信号；降噪技术可以消除信号传播过程中的干扰，提高信号质量；增强技术可以通过放大信号的强度，提高信号的可检测性。
无线电定位技术综述
陕西理工学院电子信息讲座论文无线电定位技术作者:***指导教师：**专业名称：电子信息工程班级：电子101学号：2022年4月26日无线电定位技术摘要：无线电定位一般分为有源定位和无源定位，一般为雷达台站、通讯卫星（或侦察飞机）以及接收仪的设备的运用，通过对空间三位位置的分析再由信号的处理将其显示出来的。
本文通过对雷达台站、卫星以及空间定位方法介绍及信号的调制与解调等方面的论述来说明当今定位系统（GPS）以及未来的走向做一定的分析。
关键字：有源定位；半有源定位；无源定位；雷达台站；通讯卫星；空间TODA定位技术；信号的调制与解调。
Abstract: radio positioning is generally divided into active and passive location, generally for radar stations, communications satellite ( or reconnaissance aircraft ) and a receiving instrument equipment to use, based on the analysis of space three position by the signal processing to be displayed. This article through to the radar stations, satellites and space positioning method is introduced and the modulation and demodulation of signal aspects and so on to explain current positioning system ( GPS ) and future to do some analysis.Keywords: active positioning; semi active positioning; passive location; radar stations; communication satellite; space TODA positioning technology; signal modulation and demodulation.引言：随着当今时代的发展，无线电技术像雨后春笋般迅速发展，经历了二十世纪的洗礼，无线电技术已经运用到了我们日常生活的方方面面。
无线电定位原理与技术
U
0
-0.5
-1
0
0.1
0.2
0.3 t (s)
0.4
0.5
0.6
Frequency Analysis 1000 Fd=12.6953(Hz) Vr=0.18093(m/s)
800
600
U
400 200 0
0
5
10
15 f (Hz)
20
25
30
iamwuguihua@
iamwuguihua@
iamwuguihua@
Dept. of Electronic Engineering
iamwuguihua@
实验内容 1. 连续波雷达测速实验（必做） 2. 线调频信号及匹配滤波仿真实验(二选一) （加分） 3.矩形脉冲串谱分析实验(二选一)
iamwuguihua@
实验一：连续波雷达测速实验
• 将相对运动所引起的接收频率与发射频率之间的差频称为多普勒频 率，用 表示用 fd 表示
0
Amplitude,dB
-10 -20 -30 -40 -50 -15 -10 -5 0 Time in sec B Chirp signal after matched filter (Zoom) 5 10
emulational sinc
15
0 -4
Amplitude,dB
-13.4
emulational sinc
2vf 0 2v fd fr f0 f0 cv c
f d d / 2 2vr
iamwuguihua@
实验一：连续波雷达测速实验
连续波发射机

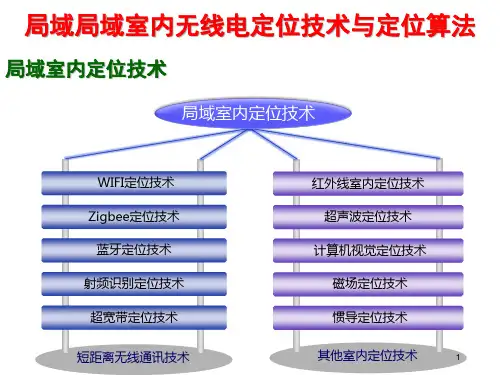

室内无线电定位技术与定位算法
质心算法
中包含信标节点的标识号ID和位置信息。
当未知节点在一段侦听时间内接收到来 自不同信标节点的信标信号数量超过某 一个阀值后，该节点就认为能与该信标 节点联通，并就此确定自身位置为所有
TOA（Time of Arrival)是 基于信号到达时间的测距方 法，它是已知节点的信号传 播速度，再根据信号的传播 时间来计算节点间的距离。 在一个节点接受到多个邻居 锚节点的信息后，再利用三 点定位法或者两点定位法， 来确定该节点的坐标位置。
基于TOA的定位
t1 t2
t3
未知节点 锚节点
20
局域室内无线电定位技术与定位算法
定位算法
（1）基于测距技术的节点定位算法
TDOA（Time Difference of Arrival)是根据同一节点发送两 个不同信号的到达时间差来测距 的，在时钟同步的条件下，同时 发射两种信号，由锚节点计算出 收到两种信号到达的时间差，计 算出网络节点到邻居锚节点的距 离信息，然后利用三角定位方法 进行定位。
优势：
红外线室内定位技术
较高的室内定位精度，抗干扰能力强；
缺点
红外线只能视线传播，穿透性能极差，当标识被遮挡时就无法正 常工作，也极易受灯光、烟雾等环境因素影响明显；
传输距离不长，使其在布局上，无论哪种方式，都需要在每个遮 挡背后、甚至转角都安装接收端，布局复杂，成本较高
应用：
适用于实验室对简单物体的轨迹精确定位记录以及室内自走机器
磁场定位技术
离线建图
地磁 测量 模块
位置坐标 （x1,y1) （x2,y2)
……. （xn,yn)
地磁数据 Mx1,My1,Mz1 Mx2,My2,Mz2
……. Mx3,My3,Mz3
基于无线电技术的定位系统分析与设计

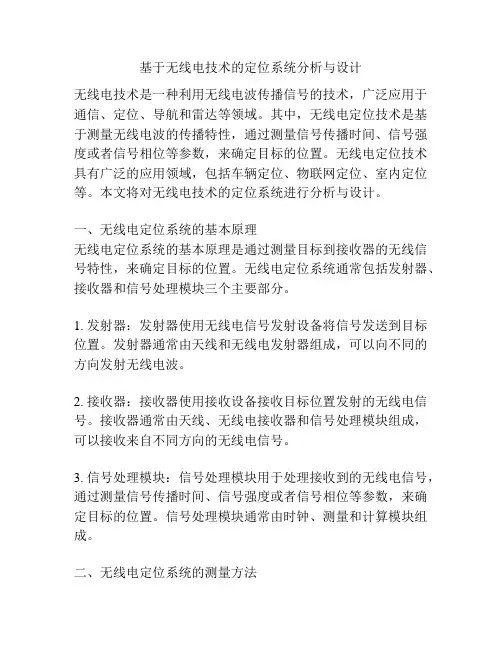

基于无线电技术的定位系统分析与设计无线电技术是一种利用无线电波传播信号的技术，广泛应用于通信、定位、导航和雷达等领域。
其中，无线电定位技术是基于测量无线电波的传播特性，通过测量信号传播时间、信号强度或者信号相位等参数，来确定目标的位置。
无线电定位技术具有广泛的应用领域，包括车辆定位、物联网定位、室内定位等。
本文将对无线电技术的定位系统进行分析与设计。
一、无线电定位系统的基本原理无线电定位系统的基本原理是通过测量目标到接收器的无线信号特性，来确定目标的位置。
无线电定位系统通常包括发射器、接收器和信号处理模块三个主要部分。
1. 发射器：发射器使用无线电信号发射设备将信号发送到目标位置。
发射器通常由天线和无线电发射器组成，可以向不同的方向发射无线电波。
2. 接收器：接收器使用接收设备接收目标位置发射的无线电信号。
接收器通常由天线、无线电接收器和信号处理模块组成，可以接收来自不同方向的无线电信号。
3. 信号处理模块：信号处理模块用于处理接收到的无线电信号，通过测量信号传播时间、信号强度或者信号相位等参数，来确定目标的位置。
信号处理模块通常由时钟、测量和计算模块组成。
二、无线电定位系统的测量方法无线电定位系统的测量方法包括时间测量、强度测量和相位测量等。
1. 时间测量：时间测量是一种通过测量信号传播时间来确定目标位置的方法。
在发射器发送信号后，接收器开始计时，当接收到信号时，停止计时。
通过信号传播速度和时间差，可以计算出目标位置与接收器的距离。
综合多个接收器的测量结果，可以确定目标的位置。
2. 强度测量：强度测量是一种通过测量信号强度来确定目标位置的方法。
由于无线电信号的衰减规律，信号强度会随着距离的增加而减弱。
通过测量接收到信号的强度，可以推算出目标与接收器的距离。
综合多个接收器的测量结果，可以确定目标的位置。
3. 相位测量：相位测量是一种通过测量信号相位差来确定目标位置的方法。
在发射器发送信号后，接收器接收到信号的相位差与目标位置有关。
《无线定位技术》课件
将无线定位技术部署到实际应用场景 中，进行定期维护和更新，保证系统 的稳定性和可靠性。
04
无线定位技术优缺点
无线定位技术的优点
高精度定位
无线定位技术可以提供厘米级 甚至毫米级的定位精度，满足
各种高精度应用需求。
实时性
无线定位技术可以实时获取目 标的位置信息，对于需要快速 响应的应用场景非常有利。
详细描述
无线定位技术可以为公共安全领域提供重要的位置信息支持，例如在火灾、地震等灾害发生时，该技术可以帮助 救援人员快速定位受困人员，提高应急响应速度。同时，该技术还可以用于追踪犯罪嫌疑人，提高案件侦破效率 。
THANKS
感谢观看
无线定位技术在物流行业中的应用
总结词
优化物流配送，提高运营效率
详细描述
无线定位技术可以帮助物流企业实时跟踪货物的位置信息，优化配送路线，提 高物流配送的准确性和及时性。此外，该技术还可以协助企业进行仓储管理， 提高库存周转率，降低运营成本。
无线定位技术在公共安全领域中的应用
总结词
提升应急响应速度，保障公共安全
02
基于距离的定位技 术
包括RSS（接收信号强度）、 AOA（到达角度）和指纹地图匹 配等。
03
混合定位技术
结合基于时间和基于距离的定位 技术，以提高定位精度和可靠性 。
无线定位技术的误差来源
多径效应
由于电磁波在传播过程中会受到 建筑物、树木等障碍物的反射和 折射，导致接收到的信号强度和 相位发生变化，影响定位精度。
困难或无法定位。
高能耗
无线定位技术需要大量的计算 和传输，导致能耗较高，需要
频繁更换或充电电池。
安全问题
无线信号容易被截获或干扰， 存在一定的安全风险。
常见的七种无线定位技术总结
常见的七种无线定位技术总结
常见的无线定位技术有以下七种：
红外线定位、超声波定位、蓝牙定位、射频识别定位、超宽带定位、无线高保真定位和Zigbee（传感器）定位。
红外线定位
基本原理：主要通过在已知节点处的红外线发射设备发射红外线，然后在待测节点布置好的光学传感器接收这些红外信号，经过对红外信号的处理，计算出距离，从而达到定位效果。
优缺点：一是红外线传播距离较短，二是红外线没有越过障碍物的能力，这就要求定位环境没有障碍物，或说定位只能在可视距条件下。
超声波定位。
5无线电定位(第五章)
第五章 无线电定位无线电定位通常是指在地面上利用无线电波测定测量船艇至岸上控制点的距离或距离差，从而确定船艇位置。
本章主要论述电磁波传播知识、定位原理、点位坐标计算等有关内容。
5.1 电磁波传播5.1.1 电磁波的产生根据麦克斯韦的电磁场理论，变化的电场在其周围空间感生磁场，并遵从如下规律：⎰⎰∂∂=dS t DHdl （5—1）同时变化的磁场在其周围空间感生电场，并遵从如下规律： ⎰⎰∂∂-=dS t BEdl （5—2）式中：H —磁场强度；D —电位移矢量；E —电场强度；B —磁感应强度。
因此，若在空间某区域有变化的电场（或变化磁场），在其临近区域将产生变化磁场（或变化电场），这变化磁场（或变化电场）又在较远区域内产生新的变化电场（或变化磁场），并在更远的区域内产生新的变化磁场（或变化电场）。
这种变化电场和变化磁场交替产生，由近及远地在空间传播，形成电磁波。
如图5—1，电磁波在自由空间传播时，E 和H 互相垂直，且两者都与传播方向垂直。
根据物理学中的概念，电磁波是一种随时间t 变化的正弦（或余弦）波。
若设电磁波的初相角为0ϕ，角频率为ω，振幅为e A ，则有电磁波y 的数学表达式：）（0sin ϕω+=t A y e （5—3） 如果取t 为横轴，y 为纵轴，则上述关系可用图5—2来表示。
图 5—1 电磁波传播图 5—2 电磁波及其参数的图示若设电磁波的频率为f ，周期为T ，相位为ϕ，且当0=t 时初相位为0ϕ，则：f πω2=， Tf 1=，002ϕπϕωϕ+=+=ft t （5—3） 电磁波在一个振荡周期内的传播距离被称做波长，通常以λ表示。
若以v 来表示电磁波的传播速度，则有如下关系： vT fv==λ （5—4）式中：f 的单位为‘赫兹’；v 的单位为‘米/秒’；λ的单位为‘米’。
电磁波的分类可以根据频率或波长来划分。
如表5—1所示。
5.1.2 电磁波的传播特性一、大气层的构成通过大量观测资料的分析表明，大气在垂直方向的物理性质有很大的差异。
简述无线电定位的原理及应用范围
简述无线电定位的原理及应用范围1. 无线电定位的原理无线电定位是一种通过利用无线电波的传播和接收特性，确定物体位置的技术。
它基于无线电信号的传播时间、信号强度、频率等参数的变化，利用数学算法和信号处理来计算物体或者信号源的位置。
1.1 无线电定位的基本原理无线电定位的基本原理是利用无线电信号在空间中的传播时间差和信号到达的角度差来计算物体的位置。
主要包括以下几个步骤：•发射信号：通过无线电发射设备，发送特定频率和功率的无线电信号。
•接收信号：通过接收设备，接收到发射设备发送的无线电信号。
•信号处理：通过计算信号的到达时间差和角度差，利用三角定位法或者其它数学算法计算出物体的位置。
1.2 无线电定位的技术方法无线电定位可以通过多种技术方法实现，主要包括以下几种：•时间差测量（Time Difference of Arrival，TDOA）：利用接收设备同时接收多个信号源发射的信号，通过测量信号到达时间的差异计算物体的位置。
•相位差测量（Phase Difference of Arrival，PDOA）：利用接收设备测量不同信号源发射的信号的相位差，计算物体位置。
•信号强度测量（Received Signal Strength Indicator，RSSI）：通过测量不同位置接收到的信号强度，计算物体位置。
•角度测量（Angle of Arrival，AOA）：利用接收设备测量接收到信号的方向，计算物体位置。
2. 无线电定位的应用范围无线电定位技术在许多领域中有广泛的应用。
以下是一些常见的应用范围：2.1 跟踪定位无线电定位技术可以用于物体的跟踪定位，如车辆定位、人员追踪、宠物定位等。
通过在这些物体上搭载无线电设备，可以实时获取物体的位置信息，以实现精确的跟踪和定位。
2.2 安全监控无线电定位技术在安全监控领域有广泛的应用。
例如，利用无线电定位技术可以实时监测建筑物内的人员位置，以及火灾等紧急事件的发生。
浅谈无线电监测与测向定位技术
浅谈无线电监测与测向定位技术摘要：无线电监测和测向定位技术包括分析判断,测向定位,实施监测等内容,尤其在部队特殊监测,电磁环境监测和民用常规监测中都得到了广泛的应用。
近年来，随着我国经济建设的飞速发展，无线电通信技术也取得了很大的进步，为避免无线电资源遭到不合理的利用，有必要加强无线电的监测管理工作，研究无线电监测与测向定位技术具有重要的意义。
文章主要对无线电监测与测向定位技术分析探究，可供同行借鉴。
关键词：无线电；监测；测向定位前言随着当前无线电业务的创新发展，台站数量越来越多，导致无线电的干扰问题频发，无线电的监测任务也日趋繁重，无线电的频谱资源也越来越有限化，增加了电磁环境复杂性。
因此，加强无线电监测与测向定位管理，有利于空中电波秩序的管理与维护。
无线电监测与测向定位技术的运用范围广，涵盖实施监测、测向定位、分析判断等多个方面，无论是民用常规监测、工业电磁环境监测还是军用特种监测上都会运用。
一、无线电测向概述1.1无线电测向方法的基本原理无线电测向有幅度比较式测向、沃特森-瓦特测向、干涉仪测向等几种方式。
无线电测向主要是为了对无线电波辐射源的方向进行测量。
利用波的特性，通过场强检测电路来测得场强的强弱。
在具体的测向过程中，天线体系的天线元之间的距离受到限制，因此，可以将电波辐射场中的天线元接收到电场强度看作是等值，只是存在相位上的差别。
因此，在测向的过程中，方位信息就被包含各个相位中。
在不同的天线体系上，会产生一定的感应电动势力。
因此，可以对目标电台方位信息进行不同的处理。
1.2测向技术1.2.1比幅测向法比幅测向法中应用最广泛的是沃特森-瓦特体制，测向时采用计算得出结果或得出反正切值。
该体制的优点是对波道干扰不敏感、测向速度快，易于实现，属于幅度比较式测向方法中的一种，但是该体制测向精度和测向灵敏度低，抗波前失真的能力弱。
因为沃特森-瓦特测向体制所使用的天线阵列是小基础的天线，尺寸较小，所以特别适合手持、车载式的小型测向设备上使用。
无线电基础知识
特征才干经过无线电波发觉并拟定目旳相对 于雷达站旳位置
基于超声波定位
超声波定位系统可用于一定范围旳无接触 定位，定位精度可达1cm。因为超声波旳传播受 环境影响较大，故不推荐在室外使用。在实际 应用中根据环境和详细要求其应用电路可作合 适改善。 超声波定位旳原理与无线电定位系统相仿，只 是因为超声波在空气中旳衰减较大，只合用于 较小旳范围。超声波在空气中旳传播距离一般 只有几十米。短距离旳超声波测距系统已经在 实际中应用，测距精度为厘米级。超声波定位 系统可用于无人车间等场合中旳移动物体定位。
星基无线电定位
无线电定位可分为
陆基无线电定位
（1）星基无线电定位是利用GPS、GLONASS等卫 星系统旳多种卫星发射旳信号实现目旳旳三维定 位。 （2）陆基无线电定位则是利用安装在地面旳无 线电信标或接受设备，经过测量无线电信号旳传 播时间、时间差、信号场强、相位、或入射角等 参数来实现目旳旳定位。
根据用途不同，陆基无线电定位可分为：
陆基无线电导航定位
蜂窝网无线电定位
无线电导航定位是经过无线电信号参量所测得到 旳几何、物理参量来拟定顾客旳方位、距离、位 置、姿态等。其中方位、距离、姿态等导航参量 能够较直接地由无线电参量测量得到，而顾客旳 位置参量则需要较复杂旳导航解算，主要有两种 措施：经过测量旳几何参量和几何位置之间旳数 学关心进行定位，一般称为位置线法；经过测量 旳物理参量（如速度、加速度等）与几何位置之 间旳运动学关系拟定位置，称为推航定位法。
位置2
位置n
位置已知发射台
首先，由一种或多种地理位置精确旳已知 旳发射台发射无线电信号，这个无线电信 号旳电参量（如振幅A，频率w，相位Ø ， 时间t）中旳一种或多种携带着定位参数信 息，经过电波传播到达接受机；
无线电定位测量技术及其使用方法
无线电定位测量技术及其使用方法随着科技的发展，无线电定位测量技术在很多领域得到了广泛应用。
本文将介绍无线电定位测量技术的原理、方法及其在实际应用中的重要性。
一、无线电定位测量技术的原理无线电定位测量技术是利用无线电信号的传播特性进行测量和定位的一种技术。
其原理基于无线电信号在传播过程中产生的信号强度、信号到达时间差等参数的变化。
信号强度定位是利用信号传输过程中的功率衰减来推断目标物体的距离。
根据信号传输距离与功率衰减之间的关系，可以通过测量信号强度的变化来确定目标物体的距离。
信号到达时间差定位是利用信号从发射源到达接收器所经过的时间差来计算目标物体的位置。
通过测量信号到达接收器的时间差，结合已知的发射源到接收器之间的距离，可以计算出目标物体的位置坐标。
二、无线电定位测量技术的方法1. 单站单频定位法单站单频定位法是一种简单直接的测量方法。
这种方法利用单个接收器接收到的信号强度或到达时间差来确定目标物体的位置。
虽然这种方法简单易行，但其定位精度相对较低，在实际应用中一般用于辅助定位或初步估计。
2. 多站定位法多站定位法是利用多个接收器接收到的信号进行测量，通过对信号强度或到达时间差的分析，计算出目标物体的位置。
这种方法通常精度较高，适用于需要精确定位的应用场景，如雷达、定位导航系统等。
3. 全球定位系统（GPS）全球定位系统（GPS）是基于无线电定位测量技术的一种应用。
它通过多颗卫星发射无线电信号，接收器接收到多颗卫星信号后，通过信号强度和到达时间差的测量，计算出接收器的位置。
GPS已广泛应用于航空、航海、军事、交通、导航、地质勘探等领域。
三、无线电定位测量技术在实际应用中的重要性无线电定位测量技术在现代社会中有着广泛的应用和重要性。
首先，无线电定位测量技术在导航和定位领域有着重要作用。
导航系统的广泛应用，如GPS导航系统、导航雷达等，依赖于无线电定位测量技术来确定目标物体的位置，为人们的出行和导航提供了便利。
无线电定位原理
无线电定位原理
无线电定位是一种利用电磁波进行定位的技术。
它基于电磁波在传输过程中的特性，通过测量电磁波的传播时间、方向或强度等参数，来确定目标的位置。
无线电定位的原理主要包括三种：到达时间差（Time Difference of Arrival, TDOA）、到达方位角（Angle of Arrival, AOA）和信号强度指示（Signal Strength Indication, SSI）。
到达时间差是通过测量电磁波到达不同接收器的时间差来确定目标的位置。
假设有两个接收器，分别测量到的到达时间分别为t1和t2，根据传播速度可以计算出目标与两个接收器的距离差，再利用三角测量原理可以得到目标的位置。
到达方位角是通过测量电磁波到达接收器的方位角来确定目标的位置。
这需要在空间中布置多个接收器，并测量电磁波到达各个接收器的方位角。
通过三角测量或其他方法，可以计算出目标的位置。
信号强度指示是通过测量电磁波在传输过程中的信号强度来确定目标的位置。
由于电磁波在传播过程中会受到干扰和衰减，目标离接收器越近，信号强度越大。
通过测量不同位置的信号强度，可以计算出目标的位置。
无线电定位可以应用于各种领域，包括导航、无人机定位、雷达系统等。
它具有定位准确、覆盖范围广等特点，是一种重要的定位技术。
雷达和无线电定位技术的原理及应用
雷达和无线电定位技术的原理及应用雷达是一种利用电磁波对目标进行探测的设备，其原理是利用电磁波在空气中的传播速度为光速，从而通过测量电磁波的往返时间和方向来确定目标的位置。
无线电定位技术则是基于雷达原理发展而来的技术，可用于航空、航海、军事、交通、通信等许多领域。
一、雷达及无线电定位技术的基本原理雷达的核心部件是发射器、天线和接收器。
它的工作原理是将电磁波发送到目标，若目标存在，则会将一部分返回，然后由接收器接收这些返回信号，并计算出目标的位置、运动方向和速度等信息。
无线电定位技术是利用电磁波与目标的相互作用来确定目标的位置。
通过发射和接收具有一定频率和波长的电磁波，利用接收到的信息计算出目标的位置、距离和方向等信息。
其中，常用的无线电定位技术包括雷达、无线电方位角定位、无线电距离测量和全球定位系统等。
二、雷达及无线电定位技术的应用1. 航空领域雷达和无线电定位技术应用于航空领域，可以提供关键的飞行数据和设置导航路径。
如在云层中通过雷达扫描确定飞行路径，准确判断跑道方向，以及使用全球卫星定位系统等技术实现精准导航。
2. 航海领域在航海领域，雷达和无线电定位技术同样具有重要应用价值。
在海上航行中，通过雷达精确掌握船舶位置、距离和航向等信息，以及利用全球卫星定位系统实现精准导航和定位。
3. 军事领域在军事领域，雷达和无线电定位技术同样具有重要作用。
它们可以用于监视和掌握战场情况，警戒侦察、隐蔽作战等各种军事作战活动。
例如，雷达导弹和无线电定位技术等可以用于识别潜在威胁，制定应对策略。
4. 通信领域通信是现代社会必不可少的一种基本需求，雷达和无线电定位技术可用于次一层面实现数据传输和交流。
按照频段的不同，无线电通信技术可分为高频、中频和低频等，其中利用微波和天线的高频无线电通信技术应用广泛。
5. 交通领域雷达和无线电定位技术在交通领域也有着广泛的应用。
如在地铁或其他交通工具上，通过安装雷达设备实现对象定位和实时数据传输，帮助实现数据记录和轨道监视。
无线电定位测绘技术的原理与应用
无线电定位测绘技术的原理与应用无线电定位技术是一种通过发送和接收无线电信号来确定目标位置或测量距离的技术。
它在许多领域都有广泛的应用，比如航空航海、军事、地质勘探和物流管理等。
本文将详细介绍无线电定位技术的原理和应用。
无线电定位技术的原理是基于电磁波的传输和反射原理。
当发射机发射出一定频率的无线电信号时，信号会在空间中传播，遇到障碍物或目标物体时产生反射。
接收机接收到这些反射信号后，利用时差、相位差等数据计算目标物体的位置或距离。
这是一种间接测量的方法，通过分析和处理电磁波信号，获取目标位置信息。
对于无线电定位技术来说，准确的信号发射和接收是非常关键的。
发射机需要产生稳定、清晰的信号，并通过天线将其发射出去。
接收机则需要具备高灵敏度和精准的接收能力，能够捕捉到微弱的反射信号。
此外，还需要通过合理的信号处理算法和计算方法，提取关键的信息，从而得出目标的位置或距离。
无线电定位技术在航空航海领域有广泛的应用。
在飞机导航中，无线电信标是一种非常重要的导航工具。
无线电信标会在特定位置发射出无线电信号，飞机可以通过接收这些信号来确定自身的位置和方位。
此外，雷达技术也是一种无线电定位技术的应用，它可以通过接收和分析反射信号，实现对飞行器、船只等目标的追踪与监测。
在军事领域，无线电定位技术可以在靶标定位、侦察与监测等任务中发挥重要作用。
军事雷达系统可以实时追踪和探测敌方目标，并提供精确的位置信息，为战场指挥决策提供重要参考。
此外，军事通信中的定位技术也相当重要，可以用于保障通信的安全和稳定。
在地质勘探中，无线电定位技术可以用于勘探仪器的定位和测量。
比如地震勘探中常用的地震仪器，可以通过无线电定位技术定位仪器的位置和深度，从而获取地下的地质结构信息。
此外，煤矿安全中也广泛应用无线电定位技术，用于采煤机和人员的定位，提前预警煤矿事故。
物流管理是另一个应用无线电定位技术的领域。
比如在仓库管理中，通过在物品上安装无线电标签和读写器，可以实现物品的自动识别和追踪。
无线电定位原理与技术实验报告
无线电定位原理与技术实验报告：学号：班级：1105201指导老师：云院系：电子与信息工程学院哈工大电子与信息工程学院电子工程系实验一 连续波雷达测速实验1.1 雷达测速原理雷达利用多普勒频率来提取目标的径向速度（即距离变化率），从而可以区分运动目标和固定目标及杂波。
多普勒效应描述了由于目标相对于辐射源的运动而引起发射信号的中心频率发生多普勒频移，目标的运动方向的不同决定了多普勒频移的正负。
00022d r vf v f f f f c v c --⎛⎫=-=≈ ⎪+⎝⎭（如果v c <<）雷达雷达λ>λλ'<图2- 多普勒效应1.2 连续波雷达测速实验仪器连续波雷达测速系统主要由三部分组成：微波发射和接收器件，差频放大和滤波电路，DSP 信号采集和处理电路。
其中微波发射和接收器件可以采用微波发射介质稳频振荡和微波接收混频器。
放大和滤波电路，在近距离时，测量直接由混频器输出的信号较大，由雷达方程可知，随着目标距离的增加，混频器输出会减小。
实验中采用三级放大电路，第一级射随阻抗匹配，第二三级可调增益放大。
其次由于背景噪声和扰动会引入杂波，对接收信号需要进行滤波。
DSP 信号采集和处理电路，采集多组回波数据，对数据进行分析得到相应的多普勒频率和速度值，由公式2rd v f λ=，算得速度r v 。
5402DSP测速传感器混频器连续波发射机传感器输出信号放大滤波AD 串行接口PC 机FFT图2-2 连续波雷达测速实验仪器原理框图图2-3 测速雷达传感器1.3 实验要求本实验为演示实验，观察实验现象，并在PC 机使用Matlab 对实验数据进行分析。
实验要求：1.掌握雷达测速原理，2.了解连续波雷达测速实验仪器原理及使用，3.使用Matlab 对实验数据进行分析，得到回波多普勒频率和目标速度。
1.4 实验容1.采集三组数据，每组数据 2048 点，采样频率为 2048Hz2.从每组数据中分别选取波形较好的 512 点，作出时域波形与频谱，并求出目标速度，其中，发射波频率为 10GHz。
