coord坐标转换操作说明

在不同的椭球间的坐标转换应该是怎样的呢？如 WGS-84 坐标和北京 54 坐标之间的转换。一般而言比较严密的是用七参数法，七参数：即 X 平移，Y 平移，Z 平移，X 旋转，Y 旋转，Z 旋转，尺度变化 K。想求出七参数就需要在一个地区同时知道 3 个以上已知点的大地坐标和平面坐标。如果区域范围不大，最远点间的距离不大于 30Km(经验值)，还可以用三参数，此时需要知道一个已经点的大地坐标和平面坐标，三参数即 X 平移，Y 平移，Z 平移，而将 X 旋转，Y 旋转，Z 旋转，尺度变化 K 均视为 0，可以看出三参数是七参数的一种特例而已。在此软件中提供了计算三参数、七参数的功能。
1
北京创宇星通科技有限公司
三．坐标转换软件 coordv4.1 单点转换实例 1：用户在一个佛山测区内使用 RTK GPS 接收机接收了一些点的 WGS-84 的坐标,
现在希望将其转换为北京 54 和佛山坐标系下的坐标。用户手里还有一些佛山测区的已知点，这些已知点有 WGS-84 坐标，也有北京-54 坐标也有佛山地方坐标。
i
北京创宇星通科技有限公司
一．常见坐标表示方法我们首先要弄清楚几种坐标表示方法。一个点的坐标大致有三种坐标表示形式：空间
直角坐标、经纬度和高程、平面坐标和高程。我们通常说的 84 坐标也叫大地坐标是经纬度和高程的一种；北京 54 坐标是平面坐标和高程的一种，地方坐标也是平面坐标和高程的一种；(x,y,z)是空间直角坐标的一种。
在同一个椭球的不同坐标系如何转换呢？此时转换需要用到四参数，举个例子，在深圳既有北京 54 坐标又有深圳地方坐标，在这两种坐标之间转换就用到四参数，而计算四参数需要同时知道两个已知点的北京 54 坐标和地方坐标。本软件提供计算四参数的功能。

COORD软件坐标转换等方法

一、COORD软件批量转换（平面坐标转为经纬度）
二、坐标换带（同一坐标下下3度带转为6度带等）
（万能坐标转换软件也可以：打开软件后点击“工具”—“坐标换带”，之后如下图
三、经纬度转换成平面坐标
打开软件后，“设置”--“地形投影”—设置是属于3度带还是6度带，输入中央经度，
四、坐标系间的转换
设置四参数后就可以转换了
可以“文件转换”进行批量处理
五、WGS84转成地方坐标系
步骤：
1．1．新建坐标转换文件，便于下次使用转换是不用重新输入，直接打开即可。

2．2．设置投影参数。

3．3．用一个已知点（WGS84坐标和北京54坐标），计算不同椭球转换的三参数（或七参数）。

4．4．确定转换参数。

5．5．打开七参数转换，完成WGS84到北京54的转换。

6．6．利用多个已知点（北京54坐标和佛山坐标），计算同一个椭球的地方坐标转换（四参数）。

7．7．确定转换参数
8．8．同时打开七参数和四参数。

完成WGS-84到佛山坐标的转换。

COORD软件坐标转换等方法。

COORD软件进行坐标转换的详细流程

坐标差值； 2）三个坐标轴的旋转角度（△α，△β，△γ），通过按顺序旋转三个坐
标轴指定角度，可以使两个空间直角坐标系的 XYZ 轴重合在一起。 3）尺度因子 K，即两个空间坐标系内的同一段直线的长度比值，实现尺度
的比例转换。通常 K 值几乎等于 1。以上七个参数通常称为七参数。运用七参数进行的坐标转换称为七参数坐标转换。
形的原理，确定控制点在整个控制网中的权重；我们这里 2、5、7、8、9 三点能够是比的三维空间直角坐标系之间转换时，通常使用七参数模型（数学
方程组）。在该模型中有七个未知参数，即： 1）三个坐标平移量（△X，△Y，△Z），即两个空间坐标系的坐标原点之间
3、七参数使用的范围量七参数法至少作用距离可以达到 15KM；
4、如何制作的是高程拟合；除了中海达手薄外，其他的不怎么好用；
5、使用四参数进行控制点的精度验证即：将 WGS84 经纬度坐标转换为 WGS84 平面坐标，利用四参数抓好查看转换，
查看平面坐标轴的旋转角度接近于 0 或者 360；尺度因子接近于 1；同时也可以使用正确的参与计算七参数正确的点，使用
3、打开 COORD 软件，【设置】—【计算七参数】；
4、在“输入源坐标”里面输入 WGS84 数据（格式根据设计选择），椭球选择 WGS84；在“输入目标坐标”里面输入 xian80 坐标，椭球选择“国家 80”；模型选择“布尔莎”，其实最后会默认为“一步法”并点击计算；
5、点击“导出”按钮，查看计算结果；
6、七参数验证：在【设置】里面设置“投影设置”,并检查“椭球转换参数”；（不同的转换模型发现）
7、通过批处理的方式进行整体的对比检验；
（区域范围：1.2 平方公里，5 个同名控制点参与计算）

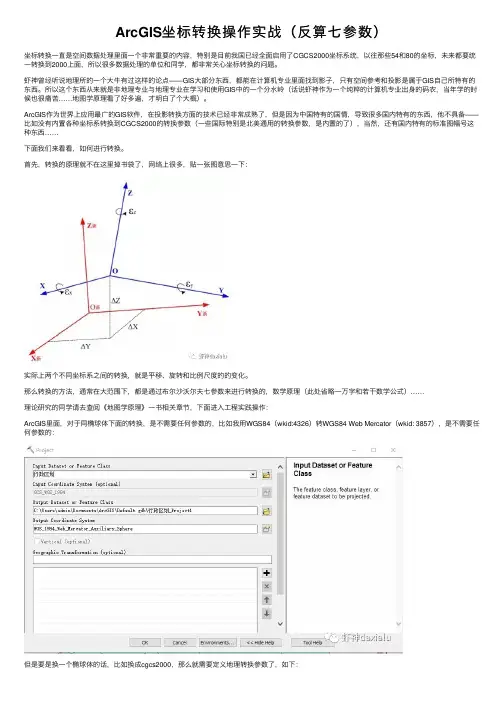

ArcGIS坐标转换操作实战（反算七参数）

ArcGIS坐标转换操作实战（反算七参数）坐标转换⼀直是空间数据处理⾥⾯⼀个⾮常重要的内容，特别是⽬前我国已经全⾯启⽤了CGCS2000坐标系统，以往那些54和80的坐标，未来都要统⼀转换到2000上⾯，所以很多数据处理的单位和同学，都⾮常关⼼坐标转换的问题。

虾神曾经听说地理所的⼀个⼤⽜有过这样的论点——GIS⼤部分东西，都能在计算机专业⾥⾯找到影⼦，只有空间参考和投影是属于GIS⾃⼰所特有的东西。

所以这个东西从来就是⾮地理专业与地理专业在学习和使⽤GIS中的⼀个分⽔岭（话说虾神作为⼀个纯粹的计算机专业出⾝的码农，当年学的时候也很痛苦……地图学原理看了好多遍，才明⽩了个⼤概）。

ArcGIS作为世界上应⽤最⼴的GIS软件，在投影转换⽅⾯的技术已经⾮常成熟了，但是因为中国特有的国情，导致很多国内特有的东西，他不具备——⽐如没有内置各种坐标系转换到CGCS2000的转换参数（⼀些国际特别是北美通⽤的转换参数，是内置的了），当然，还有国内特有的标准图幅号这种东西……下⾯我们来看看，如何进⾏转换。

⾸先，转换的原理就不在这⾥掉书袋了，⽹络上很多，贴⼀张图意思⼀下：实际上两个不同坐标系之间的转换，就是平移、旋转和⽐例尺度的的变化。

那么转换的⽅法，通常在⼤范围下，都是通过布尔沙沃尔夫七参数来进⾏转换的，数学原理（此处省略⼀万字和若⼲数学公式）……理论研究的同学请去查阅《地图学原理》⼀书相关章节，下⾯进⼊⼯程实践操作：ArcGIS⾥⾯，对于同椭球体下⾯的转换，是不需要任何参数的，⽐如我⽤WGS84（wkid:4326）转WGS84 Web Mercator（wkid: 3857），是不需要任何参数的：但是要是换⼀个椭球体的话，⽐如换成cgcs2000，那么就需要定义地理转换参数了，如下：当然，在新版本（10.4之后）的ArcGIS中，如果你不设定转换参数，也可以强转，只是转完之后，不保证精确度⽽已，⽽在⽐较⽼的版本⾥⾯，不设置转换参数，就直接不允许执⾏的。

利用COORD进行坐标系转换

利用C O O R D进行坐标系转换Prepared on 22 November 2020利用COORD进行坐标系转换南方测绘技术部主管朱代军摘要：坐标转换在测绘工程中经常会用到，特别是在处理原始数据的时候，在这里以COORD坐标转换软件为例，谈一谈如何进行两个坐标椭球系之间的数据转换，也就是求取七参数。

关键字：坐标系七参数一．COORD软件介绍COORD 坐标转换软件(其它版本可能有问题)，是一个免费的坐标转换软件,也是测绘人常备的一个工具之一。

在此感谢COORD的作者Jerry。

在下边的时间里，就给大家演示一下该软件在通过三个以上已知点计算七参数时的一些操作。

图１：软件界面参数的分类1.1.1 三参数即 X 平移， Y 平移， Z 平移只需一个已知点即可。

适用于小范围内使用，不同椭球间可以互转，转换后的坐标系方向与源坐标系方向一致，只有当源坐标系与当前坐标系的方向一致或在精度范围内才可使用。

1.1.2 四参数即 X 平移， Y 平移，坐标旋转，投影比例需两个已知点,在高程精度不高的情况下使用，因为在四参数中，没有高程改正参数，在实际的测量中，会加上三参数中的高程改正参数或利用高程拟后来得到较高精度的高程。

四参数属于同一椭球下的转换，当源坐标系与当前坐标系不一致时，如将WGS84经纬度转换到北京54坐标系，一般会利用以下的转换原理。

源坐标系： WGS84坐标系目标坐标系：北京54坐标系(地方坐标)或由于四参数中，没有高程改正，如果需要高程精度较高的用户，需再计算高程改正参数，高程改参数根据所使用已知点的数量又分为多种参数：1~2个高程已知点时，即Z平移，在使用中即为三参数中的Z平移参数；3~4个高程已知点时，采用高程拟合中的平面拟合参数；6~7个高程已知点时，采用高程拟合中的曲面拟合参数。

在一般使用过程中，高程拟合参数可根据输入已知点的个数自动或手动选择计算各参数。

1.1.3 七参数X 平移， Y 平移， Z 平移， X 旋转（WX）， Y 旋转（WY）， Z 旋转（WZ），尺度变化（DM ）。

coord坐标转换2000坐标系

coord坐标转换2000坐标系
要将坐标从Coord坐标系转换为2000坐标系，您需要知道Coord坐标系的原点在2000坐标系中的位置以及两个坐标系
之间的比例尺。

根据这些信息，您可以按照以下步骤进行坐标转换：
1. 确定Coord坐标系的原点在2000坐标系中的位置。

这可以
是一个已知的点的坐标，例如某个地理标志物。

2. 确定Coord坐标系到2000坐标系的比例尺。

比例尺可以是
一个值，例如1:10000，表示Coord坐标系中的1个单位等于2000坐标系中的10000个单位。

3. 将Coord坐标系中的坐标乘以比例尺来获得对应的2000坐
标系中的坐标。

例如，如果Coord坐标系中的一个点的坐标为(100, 200)，比例尺为1:10000，则对应的2000坐标系中的坐
标为(100 * 10000, 200 * 10000)，即(1000000, 2000000)。

请注意，坐标转换可能涉及到投影变换和地理坐标系统的转换，具体操作可能与您使用的地理信息系统软件有关。

为确保准确性，最好参考相关软件的文档或向相关专业人士咨询。

笑脸工具COORD坐标转换操作教程(简易实操)

笑脸工具COORD坐标转换操作教程（简易实操）一、坐标系坐标转换问题的详细了解对于测量很重要，现在为大家讲解一下坐标系的区别、几种转换方式、中央子午线的确定等等基本科普知识。

（一）坐标系分类首先，我们要弄清楚几种坐标表示方法。

大致有三种坐标表示方法：经纬度和高程，空间直角坐标，平面坐标和高程。

这里暂且将坐标系分为两种，地理坐标系和投影坐标系。

（某一点的经纬度会因椭球参数的不同而不同。

在实际测量工作中，WGS-84与2000大地坐标系的经纬度应是一致的。

）地理坐标系，也称大地坐标系（球面坐标B、L、H）：以参考椭球面为基准面建立起来的坐标系。

地面点的位置用大地经度(B)、大地纬(L)度和大地高度(H)表示。

CGCS2000、北京54、西安80、城市独立坐标系均为地理坐标系。

投影坐标系（平面坐标X、Y）：从参考椭球体按照某种投影方法（如高斯投影，横轴墨卡托投影）投影得到的，它对应于某个地理坐标系。

注意：测绘里的坐标系和我们中学里学到的平面坐标系xy是相反的！测绘里北坐标是X，东坐标是Y。

如cad、奥维软件里面对应的坐标，按顺序应该是（东坐标，北坐标）或者可以说成是CAD风格的（X，Y），就是测绘风格的（东坐标，北坐标）。

（二）关于坐标系的表述我们平时所说的控制点N1的北京54坐标为：（2187995.26,321316.58）其实严格意义的表述应该为：N1的平面坐标为：（北坐标2187995.26,东坐标321316.58），1954年北京坐标系，高斯3度带投影（带号37），中央子午线111度。

加带号37的完整坐标为（北坐标2187995.26,东坐标37321316.58）。

简单来说，大地坐标是经纬度BL，投影坐标是XY。

（三）关于WGS84坐标系WGS84坐标系是地心坐标系，属于大地坐标系中的一种。

它主要以经纬度和大地高（椭球高）的形式表现。

它一般出现在：RTK测量手簿的原始数据坐标系无人机POS定位数据的原始坐标系由于WGS84坐标系的椭球参数与CGCS2000坐标系的椭球参数极为接近，他们两者的同一经纬度坐标，在相同投影方式下的投影坐标几乎一致，仅有微小差异（毫米级别），在当前测量精度的条件下这种差异是可以忽略的。

COORD软件坐标转换等方法

一、COORD软件批量转换（平面坐标转为经纬度）
二、坐标换带（同一坐标下下3度带转为6度带等）
（万能坐标转换软件也可以：打开软件后点击“工具”—“坐标换带”，之后如下图
三、经纬度转换成平面坐标
打开软件后，“设置”--“地形投影”—设置是属于3度带还是6度带，输入中央经度，
四、坐标系间的转换
设置四参数后就可以转换了
可以“文件转换”进行批量处理
五、WGS84转成地方坐标系
步骤：
1．1．新建坐标转换文件，便于下次使用转换是不用重新输入，直接打开即可。

2．2．设置投影参数。

3．3．用一个已知点（WGS84坐标和北京54坐标），计算不同椭球转换的三参数（或七参数）。

4．4．确定转换参数。

5．5．打开七参数转换，完成WGS84到北京54的转换。

6．6．利用多个已知点（北京54坐标和佛山坐标），计算同一个椭球的地方坐标转换（四参数）。

7．7．确定转换参数
8．8．同时打开七参数和四参数。

完成WGS-84到佛山坐标的转换。

（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）
11 / 11下载文档可编辑。

COORD软件坐标转换等方法

、COORD 软件批量转换（平面坐标转为经纬度）文他冃程帕T i潮I 面霜换迭择目标坐标类型「空闻直駕坐标怫球冈输型*=|K护|7计算四碁数（口.计算三珊Q ）计旦t 套数（K ）. 氛帝计輒円…大地坐标應芬莎三］平面坐标店 |O.OOOGOO38:49.52602711 COORD GM —JN?u]113:06:13.6S5003E椭玮北京別输出目标坐标地圏投飘m. 櫛球删（习… 平面躺⑹.” 齟拟舍（H ）・，・-■7COORD GM — [New!文件｛円设量;P ）稷帥闰高程拟合坐标3单占转换文件转换I迭择憑坐标类型「空厠直角塑标坐标鞘赧「七參数转换 r 平画皓换迭择目标坐标奘型空屁直甬坐标「大地坐标甘腔标］庫分砂—耳广平面坠标滞球’北京54 输入源坐标椭玮|it^54 输出目标坠标r 丸地坐标 r 年面辑换|高理握舍橢玮尿帝般击列表中的文件RJH R IM 内容支件轄楼单点转换选痢砂梳类型厂空间盲角坐标遞择目标坐标类型广空间盲角坐标文件® iSBi'P ）帮勛⑷ 地坐标］度:分秒二j 厂平面坐标COORDGM — [Nevz]1Ik选择源坐桶类型广空间直角坐标厂犬地坐标坐标转换厂七彗数转换厂年面错换厂鬲程拟合、坐标换带（同一坐标下下 3度带转为6度带等）农件格式.自定义格弍|轲換方克|恥肯椭琲制瞭格式遷点号」&51切你36向右水灌高COORD GM — :乂刚x文件㈢设置眉骞訓闪韓球北東卫 v_'H^选择格式警辅换丨交件转挽收击别乘中的文件即可查看内容选择目标坐标真型广空河直角坐标j 度分秒~Z1厂平面坐标© COOW GM — [Nev^l~n汁2■■里网:阴一;地胡授影e”选择目标坐标奠塑揍⑼...潘数转换厂空闾直甬坐和启m佝P_!gF嚇-'x尸（万能坐标转换软件也可以：打开软件后点击“工具”一“坐标换带”L1TRF 曲mx=网一咖禮标铀目1示坐插h： n—r 卍子午I前 73」ZV，之后如下图三、经纬度转换成平面坐标打开软件后，“设置”--“地形投影”一设置是属于3度带还是6度带，输入中央经度,四、坐标系间的转换点1114?.OK!t A|U]ff Jjnllr^PHl-ittt中典子丰瞬毘40^106 阳2SH UFTi心亘同一;ibLdil 雷玛罕史标ETt 蟀喪戟和勺旺点元老灵E 帝3- 飓特Pt 桂此左■・唱鼻哲融！：中实子祥电 9.特甜5匱空棘再理帯为相筑帝士屋回玺転,1幵益祁于畀阪荒卄中韧mH 茁盒rH 生荷• 2. w-ittpraiT^a-i^=f..3-汨砖-£Ja-M.i 一I>h-3^世行十岷半疥i*审茁E 芒I <»^ti ■#!!輛时可进百牌靳卜ii ，丘阿林云出Y 商•淆 i.在呈标丑聊■-.麻辭哩冋堂挎 2.關忙里冃卄祇梅*1匚球砂存.r rnut*slWi yC E - 怦 1；旳 3Uul 巧 \ pJHB&.Ll 1S S 弓严丿.CCXMIJ 3M - rWcwj3SS Awor ?HMHW■ : f d广毎班葺HR St»."£t£jnLC l'^17五、WGS84转成地方坐标系步骤：1. 1.新建坐标转换文件，便于下次使用转换是不用重新输入，直接打开即可。

COORD软件坐标转换等方法

一、COORD软件批量转换（平面坐标转为经纬度）
二、坐标换带（同一坐标下下3度带转为6度带等）
（万能坐标转换软件也可以：打开软件后点击“工具”—“坐标换带”，之后如下图
打开软件后，“设置”--“地形投影”—设置是属于3度带还是6度带，输入中央经度，
四、坐标系间的转换
设置四参数后就可以转换了
可以“文件转换”进行批量处理
五、WGS84转成地方坐标系
步骤：
1．1．新建坐标转换文件，便于下次使用转换是不用重新输入，直接打开即可。

2．2．设置投影参数。

3．3．用一个已知点（WGS84坐标和北京54坐标），计算不同椭球转换的三参数（或七参数）。

4．4．确定转换参数。

5．5．打开七参数转换，完成WGS84到北京54的转换。

6．6．利用多个已知点（北京54坐标和佛山坐标），计算同一个椭球的地方坐标转换（四参数）。

7．7．确定转换参数
8．8．同时打开七参数和四参数。

完成WGS-84到佛山坐标的转换。

标准文档实用文案。

坐标系投影方式的选及坐标转换

坐标系投影方式的选择
? UTM投影
3.UTM投影比例是0.9996。明白这一点至关重要，很多使用UTM投影的项目在使用全站仪加密导线的时候，坐标闭合差不能满足规范围要求就是与UTM投影的比例因子有很大的关系。下面我们讲解一下UTM投影区域在使用全站仪时应注意的问题，很多人没有注意到，全站仪的设置里有Scale factor(比例因子)、或是grid factor(网格因子 )，比例因子默认值是1，从测量的角度来看，它可以看作是高斯投影的投影比例，使用UTM时这个值要根据测区实测坐标，高程，坐标系椭球参数计算得到，计算公式很复杂，在不记得公式的情况下，希望大家能记住它们的经验值:比例因子=0.9996 网格因子=0.9992。在UTM投影区域使用全站仪进行放样，控制点加密测量时，请务必改正仪器设置里的比例因子或网格因子。
坐标转换
? 无转换参数的坐标转换
下面我们举例讲解一下无转换参数的坐标转换：假定在某一点在使用WGS84参考椭球时的经纬度坐标是 29°48′E, 20°31′S，现在需将此点坐标转换为ARC50坐标系下的平面直角坐标，其中投影方式为UTM投影。转换前我们需要分析一下经纬度数据： 1、“E”表示东经、“W”表示西经、“N”表示北纬、“S”表示南纬。所以上面这个点的位置是在东经和南纬。 2、根据UTM投影分带的特点我们可以计算出该点所处的中央子午线经度：东经27°。 3、UTM投影比例（尺度）为0.9996 4、根据UTM投影坐标轴移动的特点可知：X常数10000000m,Y常数500000m。
坐标系投影方式的选择
? 坐标系投影方式的选择 1、为保证项目资料的可延续性，一般情况下应选择原有的坐标系、高程系及投影方式。 2、如果收集不到原有测量资料，或项目区域内没有可利用的控制点资料，则需要建立独立坐标系或独立高程系。选择独立坐标系投影方式的先决条件是要满足投影变形的要求，即：每公里投影变形长度不得大于2.5cm。 3、投影变形长度计算公式很复杂，可以在《工程测量规范》中查到计算公式，这里主要讲一下为满足上述要求可进行的具体实施办法。

基于软件COORD坐标转换步骤

基于软件COORD坐标转换步骤
1：重要说明，坐标转换必须知道3个或者3个以上的已知点（例如A点的54坐标为X:4365517.62，Y:403065.51. 相对应的A点的80
坐标为X:4365467.4，Y:402984.94。

B点的54坐标为X:4394939.65，Y:403289.8. 相对应的B点的80坐标为X:4394889.75，Y:403211.06。

C点的54坐标为X:4413672.52，Y:397820.42. 相对应的C点的80坐标为X:4413622.93，Y:397741.5，三点可用。

)平面的54和80坐标转换用四参数方法就可以。

，高程都是85黄海高程，一般都是统一的。

转换的时候不用管。

第一步：打开软件COORD,出现这个界面
点击文件（F），新建文件
自己定一个文件名，然后保存。

第二步：点击坐标转换（C），出现一个投影设置（T）
选择高斯投影3度带，中央子午线改成108:00:00（乌海的中央子午线为108），点击确定，保存。

第三步：点击点击坐标转换（C），出现一个计算四参数（C）
把开头的那三个坐标依次输入进去，出现以下步骤
然后点击计算
然后点击确定，出现以下步骤。

然后点击确定，回到这个界面
第四步：坐标转化选择四参数转换，
然后就可以自由的由54转换80坐标了。

当80转换51也是这个步骤。

希望多提宝贵意见，努力改进。

coord mg 四参数转换计算

coord mg 四参数转换计算
四参数转换通常用于地图投影中，用于将一个坐标系转换为另一个坐标系。

四参数转换包括平移和旋转，通常用于局部坐标系之间的转换。

四参数转换的计算涉及到一些数学公式和坐标变换的原理。

首先，四参数转换包括水平平移、垂直平移、尺度因子和旋转角度。

在进行四参数转换计算时，需要知道原始坐标系和目标坐标系的坐标点对应关系以及四个参数的值。

具体的计算过程包括：
1. 根据原始坐标系和目标坐标系的对应关系，建立转换方程。

2. 根据已知的四个参数的值，将原始坐标系中的坐标点进行平移、旋转和尺度变换，得到目标坐标系中的坐标点。

3. 通过计算得到的目标坐标系中的坐标点与实际目标坐标点进行比对，可以验证四参数转换的准确性。

四参数转换的计算涉及到一定的数学知识和坐标变换的原理，需要根据具体的坐标系和参数值进行计算。

在实际应用中，通常会借助专业的地图投影软件或者编程语言来进行计算。

总的来说，四参数转换计算是一项复杂的工作，需要根据具体情况进行具体分析和计算。

希望这个回答能够帮助到你理解四参数转换的计算过程。

coord GM坐标转换步骤

中海达七参数数据转换方法一、使用数据文件进行七参数计算1、数据文件格式如下。

点名，源坐标X，源坐标Y，源坐标系大地高或水准高，目标坐标系X，目标坐标系Y，目标坐标系大地高或水准高，文件名为*.dat2、打开软件显示如下，点文件→新建3、设置→地图投影输入中央子午线值（注意选择使用的成果是三度带还是六度带）4、设置→计算七参数将编辑好的数据文件导入后，将源坐标系、目标坐标系椭球和坐标类型选中，点击计算，完成七参数计算。

若点击确定则弹出下面对话框。

若导出生成七参数计算文件，则点击文件中的保存在命名栏内输入文件名和所在国家名，点确定，完成七参数文件存储，下次在用时可直接调用该文件。

二、不同椭球间的坐标转换（一）直角坐标转换1、准备数据文件，文件格式如下元宝山,4718856.506339,408872.658209,457.100000,成善,4745051.426992,377603.848545,596.300000,孟家子,4768856.777635,401966.828513,358.800000,老鹰山,4719694.054295,402204.627001,442.820000,点名，源坐标系X坐标，源坐标系Y坐标，源坐标系大地高或水准高；文件名为*.dat2、打开计算好的七参数文件（文件→打开）3、点击设置→换带计算若为从6度带转换到3度带，则投影前中央经线送6度带值若为3度带转换到3度带，则投影前中央经线送3度带值再输入转换后3度带经线值4、设置源坐标系、目标坐标系，选中坐标类型，选中七参数转换。

点击文件转换，点击格式，若有文件格式则选中，若无进行设置。

在浏览中选择待转文件，调入文件后重新设置源坐标系、目标坐标系，点击双箭头完成数据转换。

（二）大地坐标转换1、准备数据文件，文件格式如下老鹰窝,42:36:21.751927,124:48:31.656443,0,靛池沟铁01,42:44:00.00,124:55:00.00,0,靛池沟铁02,42:43:45.00,124:55:00.00,0,靛池沟铁03,42:43:45.00,124:54:30.00,0,靛池沟铁04,42:43:15.00,124:54:30.00,0,点名，源坐标系纬度，源坐标系经度，源坐标系大地高或水准高；文件名为*.dat 2、打开计算好的七参数文件（文件→打开）3、点击设置→换带计算投影前后中央经线都送3度带值4、设置源坐标系、目标坐标系，选中坐标类型，选中七参数转换。

利用COORD进行坐标系转换

（1）七参数计算
（2）利用数据检验转换结果
8、换带计算的参数设置
9、可以进行单个点的转换也可以进行批量转换
10、可以设置多种文件格式
二、算例
1、利用四参数进行北京 54 到西安安 80 坐标
点号 1 2 3
北京 54 坐标系
x
y
4253857.2100 4432855.9000 4376107.3400
班级：测绘 09—6 班姓名：吕树春学号：20097005
关于坐标转换软件“COORD”的使用
一、软件介绍
1、软件图标
2、软件界面
3、我们先看一看软件的说明和帮助 4、新建一个文件
5、在坐标转换之前我们要先设置一下转换参数
6、可以进行各种坐标系之间的转换 7、利用已知点求取转换参数
544430.8300 738949.1200 679228.1000
h
7.81 46.21 6.60
（2）进行四参数求解
国家 80 坐标系
x
y
4253814.3500 4432816.3900 4376067.2600
544372.58 738888.79 679168.54
h
7.81 46.21 6.60
C2 315336.69010 1171620.45863 14.682 3530128.586 525698.415
C3 315222.88286 1171630.18795 49.221 3527855.880 525959.830
C4 315135.26930 1171821.99622 5.640 3529671.753 522045.889
（3）利用数据检验转换结果

coord坐标转换2000坐标系

coord坐标转换2000坐标系
要将坐标从coord坐标系转换为2000坐标系，需要根据两个坐标系之间的转换参数进行计算。

具体步骤如下：
1. 确定coord坐标系和2000坐标系之间的转换参数。

这通常是由地理测量机构提供的转换数据，包括平移、旋转和尺度比例等参数。

2. 根据转换参数，对coord坐标系的每个点进行坐标转换。

转换公式通常为：New_x = Scale_factor * (cos(Rotation_angle) * Old_x - sin(Rotation_angle) * Old_y) + x_offset， New_y = Scale_factor * (sin(Rotation_angle) * Old_x + cos(Rotation_angle) * Old_y) + y_offset。

- New_x和New_y为转换后的2000坐标系坐标；
- Old_x和Old_y为coord坐标系中的原始坐标；
- Scale_factor为尺度比例；
- Rotation_angle为旋转角度；
- x_offset和y_offset为平移参数。

3. 根据转换公式，按照这个公式逐个对coord坐标系的点进行转换。

需要注意的是，转换参数可能与区域和投影方式有关，所以在进行坐标转换时，确保使用正确的转换参数。

利用COORD进行坐标系转换教学内容

利用C O O R D进行坐标系转换利用COORD进行坐标系转换南方测绘技术部主管朱代军摘要：坐标转换在测绘工程中经常会用到，特别是在处理原始数据的时候，在这里以COORD坐标转换软件为例，谈一谈如何进行两个坐标椭球系之间的数据转换，也就是求取七参数。

关键字：坐标系七参数一．COORD软件介绍COORD 4.1坐标转换软件(其它版本可能有问题)，是一个免费的坐标转换软件,也是测绘人常备的一个工具之一。

在此感谢COORD的作者Jerry。

在下边的时间里，就给大家演示一下该软件在通过三个以上已知点计算七参数时的一些操作。

图１：软件界面1.1 参数的分类1.1.1 三参数即 X 平移， Y 平移， Z 平移只需一个已知点即可。

适用于小范围内使用，不同椭球间可以互转，转换后的坐标系方向与源坐标系方向一致，只有当源坐标系与当前坐标系的方向一致或在精度范围内才可使用。

1.1.2 四参数即 X 平移， Y 平移，坐标旋转，投影比例需两个已知点,在高程精度不高的情况下使用，因为在四参数中，没有高程改正参数，在实际的测量中，会加上三参数中的高程改正参数或利用高程拟后来得到较高精度的高程。

四参数属于同一椭球下的转换，当源坐标系与当前坐标系不一致时，如将WGS84经纬度转换到北京54坐标系，一般会利用以下的转换原理。

源坐标系： WGS84坐标系目标坐标系：北京54坐标系(地方坐标)或由于四参数中，没有高程改正，如果需要高程精度较高的用户，需再计算高程改正参数，高程改参数根据所使用已知点的数量又分为多种参数：1~2个高程已知点时，即Z平移，在使用中即为三参数中的Z平移参数；3~4个高程已知点时，采用高程拟合中的平面拟合参数；6~7个高程已知点时，采用高程拟合中的曲面拟合参数。

在一般使用过程中，高程拟合参数可根据输入已知点的个数自动或手动选择计算各参数。

1.1.3 七参数X 平移， Y 平移， Z 平移， X 旋转（WX）， Y 旋转（WY）， Z 旋转（WZ），尺度变化（DM ）。

CoordMG坐标转换

源坐标为 BJ54，输入 BL，计算出来的七参数与上边的相反
利用计算的七参数，验算已知控制点，精度在毫米位。输出目标坐标，可以是 BL、XY
源坐标，如果输入 XY ，计算的就有问题。
实验：使用一个已知点计算三参数（BJ54WGS84、WGS84BJ54）。结论：两种方法算出来的三参数符号正好相反。
源坐标为 WGS84
源坐标为 BJ54。在此只能输入 BL
Hale Waihona Puke 需要注意的是：此软件计算三参数的时候，源坐标只能输入 BL，目标坐标只能输入 XY
验算结果显示，精度可以达到毫米位
在此需要注意，源坐标只能输入 BL，否则转换错误。
第二个转换点，转换精度可达到毫米位
Caris 中定义的七参数同 coord 软件计算出的七参数正好相反
原则上在 caris 软件 datum.dat 中定义也同样可以定义一个 WGS84 带七参数的坐标系。这样 Evia 软件外业采集时使用 BJ54 坐标系，使用 caris 软件处理后，同样可以导出一个 WGS84 坐标系的数据(选择我们定义的带七参数的 84 坐标系)。有待研究
实验：利用 5 个已知点求解七参数（BJ54WGS84、WGS84BJ54）结论：两种方法计算的七参数正好相反，精度毫米位。（源坐标无论是 BJ54 还是 WGS84，只能是 BL 格式）
源坐标为 WGS84
计算了七参数后，就可以转换其他点的坐标了。如果想要坐标反算的话，只需要交换一下目标坐标和椭球选择就行，参数不用修改。
