深基坑监测的方法和技术
深基坑施工监测方案
深基坑施工监测方案深基坑施工是一种重要的地下建筑工程形式,为了确保基坑施工过程中的安全和稳定性,需要进行细致的监测和控制,以及有效的应对措施。
本文将就深基坑施工监测方案进行探讨。
一、监测目标深基坑施工监测的目标是对基坑工程施工过程中各项参数和指标进行监测,主要包括:土壤位移、支撑结构变形、地下水位、沉降、裂缝变化等。
通过监测这些指标,可以及时发现施工过程中可能出现的问题,采取相应的措施进行调整和修正。
二、监测方法1. 土壤位移监测采用高精度测量仪器,如全站仪、陀螺仪等,对基坑周边的固定点进行位移监测。
监测时间周期为每日、每周和每月,并记录监测数据,进行分析和评估。
2. 支撑结构变形监测选择适当的变形测量仪器,如倾斜仪、水平测量仪等,对支撑结构进行变形监测。
监测频次为每天、每班、每小时,并及时记录监测数据。
3. 地下水位监测使用水位计或压力传感器等仪器,对基坑内外地下水位进行监测。
监测频次为每天、每周,并记录监测数据。
同时,要与附近建筑物及地下管线进行联动监测,确保施工过程中的水位变动对周边环境无影响。
4. 沉降监测采用经验法和仪器法相结合的方法,对基坑区域和周边区域进行沉降监测。
经验法包括基坑周边建筑物的观测和技术交底,仪器法则使用精密测量仪器进行监测,并将监测数据进行分析和评估。
5. 裂缝变化监测通过视觉观测和测量仪器相结合的方法,对基坑周边建筑物的裂缝变化进行监测。
监测频次为每日、每周,并记录监测数据,并及时采取措施进行处理。
三、监测数据处理在监测过程中,应将监测数据进行及时整理和处理,主要包括以下几个方面:1. 数据分析将监测数据进行统计分析和评估,以便了解施工过程中存在的问题和隐患,并及时采取相应的措施进行调整和整改。
2. 结果报告每次监测结束后,应编制监测结果报告,详细记录监测过程、数据和分析结果。
报告中应包括监测数据的图表展示和文字说明,以便后续工作的参考。
四、应急措施1. 监测告警在施工监测过程中,如发现土壤位移超出允许范围、支撑结构变形异常、地下水位剧烈波动等情况,应及时发出告警信号,采取紧急措施进行应对。
深基坑施工监测方案
深基坑施工监测方案一、工程概述本工程为_____项目,位于_____,占地面积约_____平方米,基坑开挖深度为_____米。
周边环境复杂,临近建筑物、道路及地下管线等。
二、监测目的1、及时掌握基坑在施工过程中的变形情况,确保施工安全。
2、为优化施工方案提供数据支持,保障工程质量。
3、预警可能出现的危险情况,以便采取相应的应急措施。
三、监测内容1、水平位移监测在基坑周边设置观测点,采用全站仪或经纬仪进行定期观测,测量水平位移量。
2、竖向位移监测使用水准仪对观测点进行高程测量,监测基坑的竖向位移情况。
3、深层水平位移监测通过埋设测斜管,利用测斜仪测量不同深度处的水平位移。
4、支撑轴力监测在支撑结构上安装轴力计,监测支撑轴力的变化。
5、地下水位监测设置水位观测井,定期测量地下水位的变化。
6、周边建筑物及道路沉降监测在周边建筑物和道路上设置观测点,监测其沉降情况。
四、监测点布置1、水平位移和竖向位移监测点沿基坑周边每隔_____米布置一个监测点,重点部位适当加密。
2、深层水平位移监测点在基坑周边的关键位置埋设测斜管,每边不少于_____个。
3、支撑轴力监测点选择受力较大的支撑构件,每个构件布置_____个轴力计。
4、地下水位监测点在基坑周边均匀布置水位观测井,间距约为_____米。
5、周边建筑物及道路沉降监测点在建筑物角点和道路沿线每隔_____米设置一个观测点。
五、监测频率1、开挖期间每天监测_____次。
2、底板浇筑完成后每_____天监测一次。
3、主体结构施工期间每_____周监测一次。
4、遇到特殊情况(如暴雨、周边荷载突然增大等)加密监测频率。
六、监测方法及仪器1、水平位移监测采用全站仪或经纬仪进行测量,测量精度不低于_____毫米。
2、竖向位移监测使用高精度水准仪,测量精度不低于_____毫米。
3、深层水平位移监测使用测斜仪进行测量,分辨率不低于_____毫米/米。
4、支撑轴力监测采用轴力计进行监测,测量精度不低于_____kN。

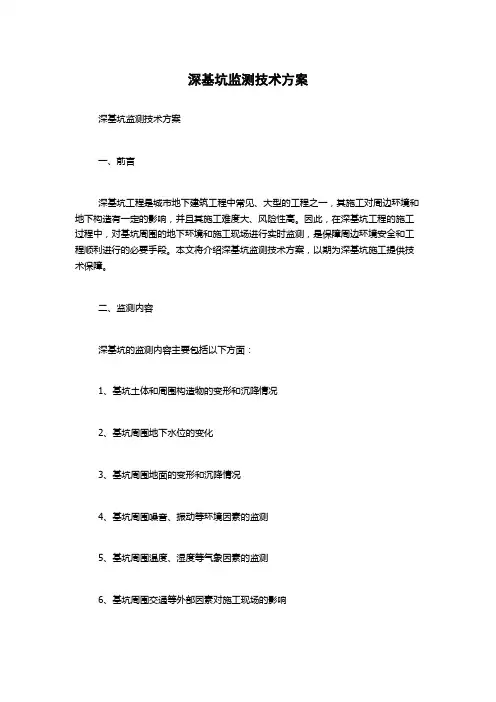

深基坑监测技术方案
深基坑监测技术方案深基坑监测技术方案一、前言深基坑工程是城市地下建筑工程中常见、大型的工程之一,其施工对周边环境和地下构造有一定的影响,并且其施工难度大、风险性高。
因此,在深基坑工程的施工过程中,对基坑周围的地下环境和施工现场进行实时监测,是保障周边环境安全和工程顺利进行的必要手段。
本文将介绍深基坑监测技术方案,以期为深基坑施工提供技术保障。
二、监测内容深基坑的监测内容主要包括以下方面:1、基坑土体和周围构造物的变形和沉降情况2、基坑周围地下水位的变化3、基坑周围地面的变形和沉降情况4、基坑周围噪音、振动等环境因素的监测5、基坑周围温度、湿度等气象因素的监测6、基坑周围交通等外部因素对施工现场的影响三、监测技术深基坑的监测技术主要包括以下方面:1、测量监测技术通过在深基坑施工现场进行土体的变形测量、沉降监测、地面变形测量等,以及在基坑周围进行地下水位监测等,实时获取基坑周围土体和水位等因素的变化情况,以便对施工进行调整。
2、遥测监测技术通过在基坑、周边地下水位点、周边气象站等设备上安装遥测设备,将监测数据传输到指挥中心,实时进行监测和分析,及时发现和解决问题。
3、影像监测技术通过安装摄像头等设备在基坑周围进行监测,以实时获取现场的施工情况和周边环境的变化情况,并可在指挥中心进行实时监控,及时得知施工现场情况,做好施工管理和环境保护。
四、数据处理和分析深基坑的监测数据经过采集,需要进行科学的数据处理和分析,以取得有效的结果。
数据处理和分析主要包括以下环节:1、数据预处理对采集的监测数据进行预处理、滤波处理等操作,以提高监测精度。
2、数据分析对采集的监测数据进行分析,通过分析结果找出数据中存在的问题,并结合实际情况进行分析,以便制定针对性施工措施。
3、数据传输将监测数据传输至指挥中心或工程方相关人员,以便实时监测和及时处理问题。
五、施工管理为了保证深基坑的施工安全和质量,需要进行施工管理,包括:1、施工技术管理在深基坑的设计和施工中,需要严格按照相关标准和规范进行管理,尽可能降低施工风险,并在施工过程中采取有效措施保证施工质量。
深基坑监测及应急措施
深基坑监测及应急措施一、监测的目的和原则施工监测是深基坑施工信息化的一项重要内容,现场施工中,要求通过适当的监测手段,随时掌握周边环境的变化以及基坑内部情况与设计模型之间的差异,以及支护土体的稳定状态和安全程度、基坑渗透水量的大小等等,及时反馈信息,现场工程师根据信息反馈情况及时修改施工方案,改善施工工艺。
此时现场工程师的施工经验和临场应变能力对预防事故的发生显得尤为重要,同时监测资料还可以作为检验和评价支护结构稳定性的依据。
二、监测内容房屋的沉降、倾斜,道路、地下管线的沉降、位移;支护结构的变形,土体的位移;渗透流量的大小,渗透量的大小,水位的高低等等都是监测的内容。
1、对周边房屋的沉降观测,初步确定为每一天进行一次,待土方开挖全部完成以后每2天观测一次。
待基坑回填完成以后不再观测。
观测范围是周围50米以内的建筑物。
2、对道路、地下管线的观测初步确定为每5天进行一次,待土方开挖全部完成以后每10天观测一次。
待基坑回填完成以后不再观测。
主要是沿河路的观测。
3、对支护结构的观测每天进行两次,并一直坚持到土方回填。
4、对土体渗透的观测每天进行四次,一直坚持到基础混凝土浇筑完成。
三、监测方法本工程基坑监测由建设单位委托专业监测机构进行监测,监测前编制专业监测方案,经监理单位审批后严格按方案内容执行检测。
四、应急措施1、当监测发出监测报警后,如变形(或内力)继续增加,且变形增加速率有加大的趋势,应采取相应应急措施。
(详见应急预案)2、根据监测单位的监测点埋设交底,了解监测点的埋设方法及注意点,以便监测单位有效开展监测工作。
3、对监测点派专人进行保护,对易人为损坏的监测点,可封闭保护。
4、挖土期间组织相应的决策机构及工作程序。
土方开挖施工期间,本工程各相关单位组成土方开挖应急领导小组,该小组为挖土期间的决策机构,成员由建设单位、基坑围护设计单位、主体结构设计单位、监理公司、基坑围护监测单位、施工总承包相关负责人组成。
施工方案深基坑施工的监测与控制方法
施工方案深基坑施工的监测与控制方法深基坑施工是在建筑工程中常见的一项工作,而在深基坑施工过程中,监测与控制方法起着重要的作用。
本文将介绍一些常用的深基坑施工的监测与控制方法,以帮助施工方案实施。
一、介绍深基坑施工的概念和目的深基坑施工是指在建筑工程中所挖掘的深度超过周边地面的基坑。
深基坑施工的主要目的一般有两个方面,一是为了提供工程施工的条件,二是为了保障施工过程的安全。
二、监测与控制方法的重要性深基坑施工过程中需要进行监测与控制的原因主要有以下几点。
首先,深基坑施工过程中会受到地质条件的制约,如地下水位的变化、土壤的稳定性等,这些因素可能会对基坑的稳定性和施工进度产生影响,因此需要进行监测与控制。
其次,深基坑施工会产生较大的土体位移和变形,这些变形可能对周围环境和结构物造成不利影响,为了保障施工的安全性,需要进行监测与控制。
最后,深基坑施工中可能会涉及到附近的地下管线和地下设施,如地下电缆、排水管道等,为了避免对这些设施造成损害,需要进行监测与控制。
三、监测与控制方法的分类深基坑施工的监测与控制方法可以分为以下几类。
1. 地下水位监测与控制在深基坑施工过程中,地下水位的变化对基坑的稳定性和施工进度起到关键的影响。
因此,需要通过安装水位监测仪器,实时监测基坑中的地下水位,并采取相应的措施进行控制。
2. 土体位移监测与控制深基坑施工中土体的位移是一个十分关键的问题。
通过安装位移监测仪器,可以实时监测土体的位移情况,并根据监测结果调整施工方式,以避免土体位移过大。
3. 周边环境监测与控制深基坑施工往往会对周边环境和结构物产生影响,为了保护周边环境和结构物的安全,需要进行周边环境监测与控制。
具体方法可以包括安装振动监测仪器、噪声监测仪器等,以及采取隔离措施等。
4. 地下管线和设施监测与控制深基坑施工可能会影响到附近的地下管线和设施,为了保护这些管线和设施的完好性,需要进行监测与控制。
一种常见的方法是通过安装应变计、测量管线的位移和应力情况,并相应地采取控制措施。
2023年电力竖井深基坑施工安全监测方案
2023年电力竖井深基坑施工安全监测方案一、项目背景电力竖井深基坑施工是电力行业中重要的施工项目之一。
由于施工过程中存在一定的风险,特别是在深基坑施工中,因地质条件复杂、土质不稳定等因素,施工安全问题尤为突出。
因此,为确保施工安全,必须制定细致的监测方案,进行实时监测和及时预警。
二、监测目标本方案旨在对电力竖井深基坑施工中的安全风险进行监测,保障施工过程中的人员生命安全和项目资产安全。
具体的监测目标包括:1. 地质灾害监测:地面塌陷、滑坡等地质灾害的监测;2. 基坑深度监测:监测基坑的深度和变形情况,避免土体失稳引起的基坑坍塌等事故;3. 排水监测:监测基坑内的排水情况,防止泥浆涌入和基坑内水位过高等问题;4. 水平位移监测:监测基坑周边土体的水平位移情况,避免倾斜和滑移引起的安全事故;5. 应力监测:监测基坑周边土体的应力情况,以提前预测土体的变形和破坏。
三、监测方法根据监测目标,采用以下监测方法进行监测:1. 地质灾害监测:使用地质雷达、地质雷测仪等设备,实时监测地质灾害发生的可能性和预警信息。
2. 基坑深度监测:使用激光测距仪、GPS等设备,对基坑的深度进行实时监测,并记录变化情况。
3. 排水监测:采用水位监测仪、流量计等设备,实时监测基坑内水位和排水情况,发现异常及时报警。
4. 水平位移监测:通过测量基坑周边的水平位移,使用倾斜仪、GPS等设备,发现土体滑移和倾斜的情况,并进行预警。
5. 应力监测:使用应力计、应变计等设备,监测基坑周边土体的应力情况,及时发现土体的变形和破坏。
四、监测频率与报警阈值监测频率和报警阈值应根据具体情况制定,并实时调整。
一般来说,监测频率需根据工程施工的阶段和进展情况进行调整,以确保监测的及时性和有效性。
报警阈值应根据施工规模和安全要求确定,能够提前预警,并采取相应的措施避免发生事故。
五、监测数据处理与分析监测数据应定期进行收集、存储和分析。
对于连续监测数据,可使用数据挖掘和统计分析方法,发现其中的规律和异常,并进行预警。
深基坑施工监测方案
深基坑施工监测方案深基坑施工是一项技术难度较高的建筑工程,它的建设需要实施科学的监测和管理。
为了保障深基坑施工的安全和顺利进行,需要制定合理的监测方案,对施工过程中的各种因素进行实时监测和数据采集。
一、深基坑施工监测的重要性深基坑施工是建筑工程中的一个重要环节,涉及到土木工程、地铁建设、隧道工程等领域。
然而,由于地质环境的复杂性和工程本身的技术难度,深基坑施工的安全性和可靠性存在一定的风险。
这时,深基坑施工监测便显得尤为重要。
深基坑工程主要具有以下几个特点:1. 基坑深度大,施工周期长,工程量大;2. 施工过程中受到地质和地形条件的影响;3. 建设过程中需要使用大量设备机械和人力,对土体结构造成一定的影响;4. 深基坑施工对周围环境有一定的影响,需要注意环境保护问题。
综上所述,深基坑施工监测的重要性不言而喻。
建立一个全方位、科学合理的监测方案,能够有效预防和控制潜在的安全风险,为施工的安全和可靠提供有力保障。
二、深基坑施工监测的内容深基坑施工监测的内容主要包括三个方面:地面位移监测、基坑内水位监测、基坑周围建筑物变形监测。
1. 地面位移监测地面位移监测主要是为了控制施工过程中可能会出现的变形情况,以保证工程的稳定性和安全性。
地面位移监测原理较为简单,将一定数量的监测点布设在基坑周围,定期进行数据采集和分析。
监测点的位置应该考虑到地质条件、基坑大小以及基坑周围建筑物等因素,以使监测结果更加准确和可靠。
2. 基坑内水位监测基坑内水位监测是深基坑施工中的另一项重要内容。
深基坑施工常常会遇到地下水的问题,基坑内的水位变化会直接影响到施工的进度和效率。
基坑内水位监测的主要目的是为了保证基坑内的水位在可控范围内,避免因无法控制水位而导致的安全事故。
常用的监测方法有静压水位、动态水位、水量监测。
3. 基坑周围建筑物变形监测施工基坑建设过程中,基坑周围的建筑物变形状态需要被监测,以便及时处理。
在基坑施工过程中,由于切、挖、垫等施工作业可能会引起基坑周边建筑物的不同程度的沉降和变形。
土木工程知识点-怎样监测建筑施工深基坑水平、竖向位移?监测频率是怎样的?
土木工程知识点-怎样监测建筑施工深基坑水平、竖向位移?监测频率是怎样的?一、监测方法1、竖向位移观测竖向位移监测可采用几何水准或液体静力水准等方法。
坑底隆起(回弹)宜通过设置回弹监测标, 采用几何水准并配合传递高程的辅助设备进行监测, 传递高程的金属杆或钢尺等应进行温度、尺长和拉力等项修正。
围护墙(边坡)顶部、立柱、基坑周边地表、管线和邻近建筑的竖向位移监测精度应根据竖向位移报警值按下表确定。
竖向位移监测精度(mm)(表格出自建筑基坑工程监测技术规范(GB50497))2、水平位移观测测定特定方向上的水平位移时, 可采用视准线法、小角度法、投点法等;测定监测点任意方向的水平位移时可视监测点的分布情况, 采用前方交会法、后方交会法、极坐标法等;当测点与基坑点无法通视或距离较远时, 可采用GNSS 测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。
基坑围护墙(边坡)顶部、基坑周边管线、邻近建筑水平位移监测精度应根据水平位移报警值按下表确定。
水平位移监测精度要求(mm) (表格出自建筑基坑工程监测技术规范(GB50497))3、其他监测支护结构内力可采用安装在结构内部或表面的应变计或应力计进行量测。
混凝土构件可采用钢筋应力计或混凝土应变计进行量测;钢构件可采用轴力计或应变计等量测。
围护墙或土体深层水平位移的监测宜采用在墙体或土体中预埋测斜管, 通过测斜仪观测各深度处水平位移的方法。
测斜仪的系统精度不宜低于0.25mm/m, 分辨率不宜低于0.02mm/500mm。
建筑倾斜观测应根据现场观测条件和要求, 选用投点法、前方交会法、激光铅直仪法、垂吊法、倾斜仪法和差异沉降法等方法。
裂缝监测应监测裂缝的位置、走向、长度、宽度, 必要时尚应监测裂缝深度。
裂缝监测可采用以下方法:裂缝宽度监测宜在裂缝两侧贴埋标志, 用千分尺或游标卡尺等直接量测;也可用裂缝计、粘贴安装千分表量测或摄影量测等;裂缝长度监测宜采用直接测量法。
深基坑施工监测方案
深基坑施工监测方案为确保深基坑施工的安全性和可靠性,本文提出了一份深基坑施工监测方案。
该方案包括监测目标、监测内容、监测方法和监测频率等方面。
通过合理的监测手段和措施,能够及时发现并解决施工过程中的问题,保障工程质量,并最大程度地降低施工风险。
1. 监测目标深基坑施工监测的目标是全面掌握工程施工过程中的变形、沉降、应力等情况,确保基坑的稳定和周边环境的安全。
具体目标包括:1.1 基坑变形监测:监测基坑的水平位移、垂直位移和旋转位移等变形情况,及时了解基坑的形变趋势,判断基坑结构的稳定性。
1.2 周边建筑物变形监测:对周边建筑物进行水平位移和沉降监测,以判断基坑施工对周边建筑物的影响,并及时采取相应措施。
1.3 周边地面沉降监测:监测周边地面沉降情况,评估施工对地下水位及地基的影响,保证周边环境的稳定。
1.4 轴力监测:监测基坑支护结构的轴力情况,判断结构的受力状态,及时调整支护结构的施工方案。
2. 监测内容深基坑施工监测的内容涵盖了各个方面的参数和指标。
具体监测内容包括:2.1 基坑变形监测:每隔一定时间对基坑内部和周边地表进行变形监测,使用全站仪或测斜仪进行测量,记录基坑的水平位移、垂直位移和旋转位移等变形数据。
2.2 周边建筑物变形监测:对周边建筑物进行水平位移和沉降监测,使用测点标志和测斜仪等设备定期进行测量,记录建筑物的变形数据。
2.3 周边地面沉降监测:在不同位置设置监测点,使用水准仪或激光水准仪等设备进行地面沉降监测,记录地面沉降情况。
2.4 轴力监测:在基坑支护结构上设置应变片或应变计,监测支护结构的轴力情况,记录轴力数据。
3. 监测方法为了确保监测数据的准确性和可靠性,深基坑施工监测采用了多种监测方法。
具体监测方法包括:3.1 全站仪测量法:通过使用全站仪对基坑内部的参考点和周边地表的监测点进行测量,获取基坑的变形数据。
3.2 测斜仪测量法:在基坑内部和周边地表设置测斜仪,并定期对其进行测量,监测基坑和周边建筑物的变形情况。
深基坑施工监测方案
深基坑施工监测方案一、项目概述深基坑工程是指土木工程中深度超过3米的基坑挖掘工程,其施工困难度大、风险高,需要进行持续而严密的监测工作。
本监测方案针对深基坑施工监测的全过程进行设计,旨在确保施工的安全性和顺利进行。
二、监测目标1.地质监测:对基坑周边的地质环境进行监测,包括土层的稳定性、地下水位以及地下水流动等情况,提前发现地质灾害隐患。
2.结构监测:对基坑周边的建筑物、道路、管线等结构进行监测,及时了解其受力情况,避免因基坑施工引起的损坏。
3.地下水监测:对基坑内的地下水位、水压等进行监测,确保基坑的排水畅通,从而保证施工的安全性和质量。
三、监测方法1.地质监测:采用地质勘探和地下水位监测等方法,对基坑周边的土层稳定性和地下水位进行实时监测,并定期进行分析和评估。
2.结构监测:采用挠度监测、应变测量以及烘箱干燥法等方法,对基坑周边的建筑物、道路、管线等进行结构监测,并记录监测数据,以便及时发现异常情况。
3.地下水监测:设置地下水位探头、水压计等监测设备,对基坑内部的地下水位和水压进行实时监测,并根据监测数据进行相应的处理和分析。
四、监测频率2.结构监测:在基坑开挖前、挖掘过程中和开挖完成后进行结构监测,根据需要可进行实时监测或定期监测,以确保结构的安全。
3.地下水监测:在基坑开挖前、挖掘过程中和挖掘完成后进行地下水位和水压监测,及时采取排水措施,确保基坑的排水正常。
五、监测报告1.地质监测报告:根据地质监测数据和分析结果,编制地质监测报告,评估基坑周边的地质环境稳定性和地下水位的变化情况,并提出相应的建议和措施。
2.结构监测报告:根据结构监测数据和分析结果,编制结构监测报告,评估基坑周边建筑物、道路、管线等的受力情况,并提出相应的建议和措施。
3.地下水监测报告:根据地下水监测数据和分析结果,编制地下水监测报告,评估基坑内部的地下水位和水压情况,并提出相应的建议和措施。
六、监测责任1.施工方:负责监测设备的安装、维护和数据的收集及整理工作,按照监测方案的要求进行监测,并保证监测设备的正常运行。
深基坑监测方案
深基坑监测方案深基坑监测是建设工程中非常关键的一项工作,目的是确保基坑施工的安全和稳定。
下面给出了一个深基坑监测方案的示例,以供参考。
一、监测目标:1. 监测基坑变形和沉降情况,包括水平位移、垂直变形和沉降速度等参数。
2. 监测基坑周边的地面沉降情况,包括径向沉降和破坏区域的扩展情况。
3. 监测基坑周围的建筑物和地下管线的变形情况,确保安全运营。
二、监测方法:1. 使用水平位移监测仪器对基坑周边的地面进行实时监测,记录并分析监测数据,发现任何异常变化。
2. 使用测斜仪对基坑内部的土体进行定期监测,分析土体的变形和沉降情况。
3. 使用沉降观测点和标高测量方法来监测基坑和周边地面的沉降情况。
4. 使用全站仪对基坑周边的建筑物进行定期监测,记录建筑物的变形情况。
5. 使用地下雷达和超声波探测仪对基坑周边地下管线进行定期监测,确保管线的完整性。
三、监测频率:1. 地面监测:每日监测一次,记录并分析数据。
2. 测斜监测:每周监测一次,记录并分析数据。
3. 沉降监测:每周监测一次,记录并分析数据。
4. 建筑物监测:每月监测一次,记录并分析数据。
5. 管线监测:每季度监测一次,记录并分析数据。
四、监测报告:1. 每次监测后,需要生成监测报告,记录监测数据和分析结果。
2. 每周整理一次监测报告,总结监测情况,并提出相应的建议和措施。
五、紧急预警和应急响应:1. 如果监测发现有任何异常情况,需要立即发出预警,并采取相应的紧急措施。
2. 监测人员需要有相应的培训和技能,能够在紧急情况下做出正确的应急响应。
六、监测人员:1. 由专业的监测公司派遣监测人员进行监测工作。
2. 监测人员应具备相关的专业背景和技能,能够熟练操作监测仪器设备,并能准确分析监测数据。
七、监测费用:1. 监测费用由施工单位承担,包括监测仪器设备的购买和维护,以及监测人员的人力成本。
2. 监测费用应计入工程造价。
以上是一个深基坑监测方案的示例,具体实施方案需要根据具体的工程要求进行调整和补充。
深基坑监测专项施工方案
一、工程概况本工程为深基坑施工项目,基坑深度约8米,占地面积约500平方米。
基坑周边环境复杂,包括地下管线、周边建筑物等。
为确保施工安全和工程质量,特制定本深基坑监测专项施工方案。
二、监测目的1. 监测基坑围护结构的变形和稳定性,确保施工安全;2. 监测周边地下管线和建筑物的沉降,防止对周边环境造成影响;3. 为施工提供实时数据,指导施工方案的调整。
三、监测内容1. 基坑围护结构水平位移监测;2. 基坑围护结构竖向位移监测;3. 周边地下管线沉降监测;4. 周边建筑物沉降监测。
四、监测方法1. 水平位移监测:采用测斜仪进行监测,测量基坑围护结构水平位移;2. 竖向位移监测:采用水准仪进行监测,测量基坑围护结构竖向位移;3. 地下管线沉降监测:采用精密水准仪进行监测,测量地下管线沉降;4. 周边建筑物沉降监测:采用精密水准仪进行监测,测量周边建筑物沉降。
五、监测频率1. 基坑围护结构水平位移和竖向位移监测:每日监测一次;2. 地下管线沉降监测:每周监测一次;3. 周边建筑物沉降监测:每周监测一次。
六、监测数据处理1. 对监测数据进行实时记录,确保数据的准确性;2. 对监测数据进行整理和分析,发现异常情况及时报告;3. 对监测数据进行统计和评估,为施工方案的调整提供依据。
七、监测设备配置1. 测斜仪:用于监测基坑围护结构水平位移;2. 水准仪:用于监测基坑围护结构竖向位移、地下管线沉降和周边建筑物沉降;3. 数据采集器:用于实时记录监测数据;4. 软件系统:用于监测数据分析和处理。
八、监测人员要求1. 监测人员应具备相关专业知识和技能,熟悉监测设备的操作和维护;2. 监测人员应严格遵守监测规程,确保监测数据的准确性;3. 监测人员应定期参加培训和考核,提高监测技能。
九、监测安全管理1. 监测现场应设置警示标志,防止人员误入;2. 监测设备应妥善保管,防止损坏和丢失;3. 监测人员应遵守安全操作规程,确保自身安全。
深基坑工程安全监测方案设计
深基坑工程安全监测方案设计深基坑工程是城市建设中常见的一种基础工程,在建设过程中需要进行安全监测以确保工程施工的安全性和稳定性。
本文将就深基坑工程安全监测方案设计进行详细阐述,包括监测内容、监测方法和监测措施等方面。
一、监测内容深基坑工程的安全监测主要包括以下几个方面的内容:1. 地下水位监测:深基坑工程一般会进入地下水层,因此需要监测地下水位的变化情况,以及地下水位对工程稳定性的影响。
2. 地表沉降监测:深基坑施工可能会引起地表的沉降,因此需要对地表的沉降情况进行实时监测,以确保施工过程中地表的稳定性。
3. 地下水压力监测:深基坑施工会改变周围地下水的流动情况,导致地下水压力的变化,因此需要监测地下水压力的变化情况,以确保施工过程中地下水的稳定性。
4. 土体位移监测:深基坑施工会对周围土体产生较大的变形和位移,因此需要监测土体位移的情况,以及位移对周围建筑的影响。
5. 基坑支护结构监测:深基坑施工需要进行支护结构的设置,因此需要对支护结构的变形和位移进行监测,以确保支护结构的稳定性和安全性。
二、监测方法深基坑工程安全监测需要借助一系列的监测方法来实现,主要包括:1. 监测孔:通过在基坑周围设置监测孔,可以对地下水位、地下水压力、土体位移等进行监测。
监测孔需要合理设置,数量和位置要能够充分反映监测目的。
2. 自动观测站:在深基坑工程周围设置自动观测站,可以实现对多个监测点的实时监测。
自动观测站可以通过传感器等设备实现对各种监测参数的采集和记录。
3. 激光测距仪:可以用于测量地表沉降和土体位移等参数。
激光测距仪具有高精度和高速度的特点,适用于实时监测需求较为紧迫的监测项目。
4. 数字测网:通过在基坑周围布设一定数量的监测点,可以实现对地下水位、地下水压力和土体位移等参数的实时监测。
数字测网可以通过传感器和数据采集仪实现对各个监测点的数据采集和传输。
三、监测措施深基坑工程安全监测需要采取一系列的监测措施来确保监测的有效性和科学性,主要包括:1. 监测计划制定:在施工前制定详细的监测计划,包括监测目的、监测内容、监测方法和监测频率等,以确保监测工作的有序进行。
深基坑施工监测方案
深基坑施工监测方案深基坑工程是由于场地有限、建筑要求或地下空间的需要等条件引起的工程形式。
深基坑施工属于地下施工,在施工期间,受力环境、土体变形、地下水位的变化等因素均会对施工造成影响。
因此,在深基坑施工中,需要进行一定的监测和管控措施,以降低施工风险。
本文将就深基坑施工监测方案进行探讨。
一、监测对象深基坑施工中,需要进行多项监测。
其中,监测对象主要包括:周边建筑物、挡土墙、支撑结构、地下水位、土体变形等。
周边建筑物:深基坑施工过程中,支护结构的载荷可能会对周边建筑物的承载力产生影响,因此需要采用不同的监测方法进行测量,以保证周边建筑物的安全性。
例如采用水平变形测量技术,追踪建筑物的水平变形情况;采用应力应变测量技术,监测建筑物的应变情况等。
挡土墙:挡土墙是深基坑施工的关键部分,其破坏会对施工造成影响。
因此,需对挡土墙进行一定的监测措施,例如采用水平变形测量、挡土墙内部应力应变测量等技术,确保挡土墙的安全性。
支撑结构:深基坑施工中,支撑结构起着桥梁的作用,因此其安全性至关重要。
支撑结构的监测需要兼顾不同监测技术,例如采用应力应变测量、变形测量等技术综合考虑,以确保支撑结构的安全性。
地下水位:地下水位是深基坑施工中需要重点关注的监测对象,它的变化可能会对施工造成直接影响。
因此,需要对地下水位进行实时监测,并及时调整支撑结构的支撑力度,以保障施工安全。
地下水位的监测通常采用液位计、电测和潜孔测压等技术。
土体变形:土体变形是深基坑施工过程中无法避免的问题。
其合理监测和处理,能够及时报警,有效避免施工风险的发生。
土体变形的监测通常采用变形监测技术,如支撑结构内测点、土壤应变测点等。
二、监测方法深基坑施工监测方法主要分为静态监测和动态监测两类。
静态监测:静态监测是指在施工期间或施工前后采用有限数目的测量点,通过周期性监测来评估基坑工程在整个施工周期内的受力环境和形变情况。
静态监测主要包括水平变形监测、变形监测和应力应变监测等。
深基坑开挖监测工法
深基坑开挖监测工法深基坑开挖是土木工程中常见的一项施工工艺,它主要用于建筑物地下室、地下车库等工程的开挖与施工。
由于深基坑开挖涉及到大量的土方工程,涉及的风险较高,因此在施工过程中,对深基坑的开挖监测显得尤为重要。
本文将介绍深基坑开挖监测工法的相关内容。
一、深基坑开挖监测的目的深基坑开挖监测的目的是为了实时监测开挖工程中可能出现的地面下沉、变形等问题,以及地下水位变化等情况。
监测的目的是为了及时发现问题,采取相应的措施,避免可能的施工事故和安全隐患。
二、深基坑开挖监测的方法1.地面监测:地面监测是深基坑开挖监测工法中的一种常见方法。
通过设置地面监测点,使用相关的监测设备,如测距仪、水准仪、全站仪等,实时监测地面的沉降、倾斜等变形情况,并将监测数据传输到监测中心进行分析和处理。
2.支撑结构监测:深基坑开挖过程中,常常使用支撑结构来加固开挖周边的土体。
对这些支撑结构进行监测,可以及时发现支撑结构的变形和承载力等问题。
常见的支撑结构监测方法包括使用倾斜计、应变计等设备进行监测。
3.地下水位监测:深基坑开挖过程中,地下水位的变化对施工有很大影响。
定期监测地下水位的变化,可以及时发现地下水位的上升或下降情况,采取相应的排水措施,保证施工的顺利进行。
地下水位监测可以借助水位计、埋藏式压力传感器等设备进行。
4.变形监测:深基坑开挖过程中,土体会发生不可避免的变形。
变形监测的主要目的是及时发现土体的变形,以及确定变形的范围和变形的变化趋势。
常用的变形监测方法包括使用水准仪、全站仪、测距仪等设备进行实时监测。
三、深基坑开挖监测的意义深基坑开挖监测不仅可以保证施工的安全和顺利进行,还可以提供实时的监测数据,为设计人员提供可靠的数据支持,优化设计方案。
监测数据对于土木工程的研究和发展也有着重要的意义,可以积累施工和监测经验,为今后的类似工程提供参考。
四、深基坑开挖监测的注意事项在深基坑开挖监测中,需要注意以下几个问题:1.选择合适的监测设备,确保其准确性和可靠性。
深基坑开挖监测方案
深基坑开挖监测方案深基坑的开挖是一个复杂而风险较高的施工过程,需要进行严格的监测,以确保开挖过程的安全和稳定。
下面是一个针对深基坑开挖的监测方案,旨在为开挖施工提供有力的支持和控制:一、监测参数和目标:1.地表沉降监测地表沉降是深基坑开挖的一种常见影响,因此需要进行实时监测,以掌握沉降速度和变化趋势。
监测目标是确保地表沉降量控制在可接受的范围内,避免对周边建筑和基础设施造成损害。
2.周边建筑物倾斜监测3.地下水位监测4.地面周边土体应力监测二、监测方法和技术:1.地表沉降监测可以采用全站仪、GNSS定位仪等设备对基坑周边地表进行定位测量,通过测量点与基准点的位置变化,计算出地表沉降量。
监测频率可根据施工进展和工况的变化进行调整,以保证监测的及时性和准确性。
2.周边建筑物倾斜监测可以采用倾斜仪、自动水平仪等设备对周边建筑物进行倾斜监测,通过监测倾斜角度和倾斜方向的变化,判断建筑物是否发生倾斜。
监测频率也可根据施工进展和工况的变化进行调整。
3.地下水位监测可以采用水位计、压力传感器等设备对基坑周边的井点和监测孔进行水位监测,及时获取地下水位的变化情况。
监测频率可根据施工进展和工况的变化进行调整。
4.地面周边土体应力监测可以采用应变计、标准屈光仪等设备对周边土体进行应力监测,通过监测应变值和变形分布,判断土体的力学性质和稳定状态。
监测频率可根据施工进展和工况的变化进行调整。
三、监测数据处理与分析:1.监测数据的实时处理和分析监测系统应能够实时采集、处理和分析监测数据,并及时生成监测报告和预警信息。
监测数据的处理和分析应该由专业的技术人员进行,以确保数据的准确性和可靠性。
2.监测数据的比对分析监测数据应与设计值、历史数据进行比对分析,判断开挖过程中是否存在异常情况,并及时采取相应措施进行调整。
比对分析结果可用于优化施工方案和风险预警。
3.监测数据的可视化展示监测数据应以图形、表格等形式进行可视化展示,使监测人员和管理人员能够直观地了解监测结果,并及时做出决策。
深基坑工程监测方案
深基坑工程监测方案1.监测对象深基坑工程监测的对象主要包括基坑边坡、土体位移、地下水位和地下管道等。
其中,基坑边坡是工程安全的重要因素,需要通过监测来及时掌握其变形情况。
土体位移是判断工程变形和稳定性的重要指标,需要通过监测来评估土体的变形和沉降情况。
地下水位的变化对基坑工程施工和周围建筑物稳定性有直接的影响,需要通过监测来掌握地下水位的变化情况。
地下管道是工程施工过程中需保护的重要设施,需要通过监测来确保其安全。
2.监测方法深基坑工程监测可采用传统的测量方法以及现代化的无线监测系统相结合的方式。
传统测量方法包括全站仪测量、水准测量和位移传感器测量等。
全站仪测量可以实时获取基坑边坡的变形情况;水准测量可以用于监测基坑周围土体的沉降情况;位移传感器测量可以用于监测地下管道的位移情况。
无线监测系统可以实时监测深基坑工程的各种参数,包括土壤应力、地下水位和渗流等。
3.监测措施为确保监测工作能够顺利进行,需要采取一系列措施保障监测设备的正常运行。
首先,选用高质量和可靠性的监测设备,包括高精度的全站仪、精密的水准仪和稳定的位移传感器。
其次,合理布置监测点位,根据深基坑的具体情况和设计要求,确定监测点位的布置位置和数量。
同时,保障监测设备的日常维护和保养工作,定期校准设备并检查设备的工作状态。
最后,及时收集并分析监测数据,建立完整的监测数据库,通过数据分析和模型验证,及时评估工程的安全性和稳定性,并采取相应的措施进行调整和改进。
综上所述,深基坑工程监测方案包括监测对象、监测方法和监测措施三个方面。
通过合理选择监测对象、采用适当的监测方法和实施有效的监测措施,可以确保深基坑工程的安全和稳定,并为深基坑工程的设计和施工提供可靠的数据支持。
深基坑施工监测方案
深基坑施工监测方案1. 引言深基坑施工是在城市建设过程中常见的一项工程,其施工期间可能会对周围土层、建筑物以及地下管线等造成一定的影响。
为了确保施工安全和保护周围环境,施工监测变得尤为重要。
本文将介绍深基坑施工监测的方案,包括监测目标、监测内容、监测方法以及监测频率等方面的内容。
2. 监测目标深基坑施工监测的主要目标是在施工期间及时掌握施工工程所产生的变形、沉降、位移等情况,以及对周围环境的影响,从而保证工程的施工安全和周围环境的保护。
3. 监测内容深基坑施工监测的内容包括但不限于以下几个方面:3.1 地表沉降地表沉降是深基坑施工中常见的问题,通常通过在施工周围设置水平测网进行监测。
监测点应均匀分布在周围区域,并根据施工进度及时调整监测点的位置。
3.2 结构变形深基坑施工对周围建筑物的结构产生一定的影响,因此需要对建筑物的变形情况进行监测。
监测点通常设置在建筑物的重要结构部位,如墙体、柱子等。
结构变形监测可以通过安装应变计、测斜仪、位移传感器等设备进行。
3.3 周围地下管线监测深基坑施工需要对周围的地下管线进行监测,特别是对于各种管线的位移情况需要及时掌握。
监测方法可以使用测斜仪、位移传感器等设备进行。
4. 监测方法深基坑施工监测可以结合传统的现场监测方法和现代的无线监测技术进行。
具体的监测方法包括但不限于以下几种:4.1 传统监测方法传统的监测方法通常包括现场测量和监测设备的安装。
现场测量通常使用水平仪、经纬仪、测距仪等设备进行,可以得到地表沉降、建筑物变形等数据。
监测设备的安装包括应变计、测斜仪、位移传感器等,需要专业的技术人员进行。
4.2 无线监测技术现代的无线监测技术可以大大提高监测的效率和准确性。
通过使用无线传感器网络,可以实现远程监测和数据传输,减少了人力和物力的投入。
无线监测技术可以实时监测变形情况,并通过数据分析提供预警和决策支持。
5. 监测频率深基坑施工监测的频率应根据工程的特点和监测目标来确定。
深基坑监测的方法和技术
深基坑监测的方法和技术作者:发布时间:2011-06-21 点击率:11 水平位移监测围护墙(坡)顶水平位移的监测,是超大超深基坑工程监测的一项基本内容。
通过对围护墙(坡)顶水平位移监测,可以掌握围护墙(坡)体在基坑施工过程中的平面形变情况,用来同设计比较,分析对周围环境的影响。
另外,围护墙(坡)顶的水平位移数值可以作为墙体深层水平位移的基准值。
围护墙(坡)项水平位移一般可采用精密经纬仪或全站仪进行测量,监测方法可采用准直线法、控制线偏离法、小角度法及前方交会法等。
通过监测数据,可以绘制出围护墙(坡)顶水平位移实测曲线和某测点水平位移变化速率曲线,从而对基坑安全性进行分析。
测定监测点任意方向的水平位移时可视监测点的分布情况,采用前方交会法、自由设站法、极坐标法等;当基准点距基坑较远时,可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。
2 围护墙(坡)顶垂直位移监测垂直位移监测一般采用几何水准或液体静力水准等方法。
围护墙(坡)顶垂直位移一般使用精密水准仪进行量测。
此方法是事先布设相对固定的水准网,定期联测水准网,解算各水准点的高程,再由这些高程点来控制竖向位移监测点的高程,通过将各点的历次高程值进行比较,即可计算竖向位移监测点的位移量。
坑底隆起(回弹)宜通过设置回弹监测标,采用几何水准并配合传递高程的辅助设备进行监测,传递高程的金属杆或钢尺等应进行温度、尺长和拉力等项修正。
基坑围护墙(坡)顶、墙后地表与立柱的垂直位移监测精度应根据垂直位移报警值按表3.1确定。
地下管线的竖向位移监测精度宜不低于0.5mm。
其他基坑周边环境(如地下设施、道路等)的竖向位移监测精度应符合相关规范、规程的规定。
坑底隆起(回弹)监测精度不宜低于1mm。
各等级几何水准法观测时的技术要求应符合表3.2的要求。
各监测点与水准基准点或工作基点应组成闭合环路或附合水准路线。
3 围护墙体深层侧向变形监测表3.2 几何水准观测的技术要求支护结构在基坑挖土后,基坑内外的水土压力平衡要依靠围护墙体和支撑系统。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
深基坑监测的方法和技术
作者:发布时间:2011-06-21 点击率:11 水平位移监测
围护墙(坡)顶水平位移的监测,是超大超深基坑工程监测的一项基本内容。
通过对围护墙(坡)顶水平位移监测,可以掌握围护墙(坡)体在基坑施工过程中的平面形变情况,用来同设计比较,分析对周围环境的影响。
另外,围护墙(坡)顶的水平位移数值可以作为墙体深层水平位移的基准值。
围护墙(坡)项水平位移一般可采用精密经纬仪或全站仪进行测量,监测方法可采用准直线法、控制线偏离法、小角度法及前方交会法等。
通过监测数据,可以绘制出围护墙(坡)顶水平位移实测曲线和某测点水平位移变化速率曲线,从而对基坑安全性进行分析。
测定监测点任意方向的水平位移时可视监测点的分布情况,采用前方交会法、自由设站法、极坐标法等;当基准点距基坑较远时,可采用GPS测量法或三角、三边、边角测量与基准线法相结合的综合测量方法。
2 围护墙(坡)顶垂直位移监测垂直位移监测一般采用几何水准或液体静力水准等方法。
围护墙(坡)顶垂直位移一般使用精密水准仪进行量测。
此方法是事先布设相对固定的水准网,定期联测水准网,解算各水准点的高程,再由这些高程点来控制竖向位移监测点的高程,通过将各点的历次高程值进行比较,即可计算竖向位移监测点的位移量。
坑底隆起(回弹)宜通过设置回弹监测标,采用几何水准并配合传递高程的辅助设备进行监测,传递高程的金属杆或钢尺等应进行温度、尺长和拉力等项修正。
基坑围护墙(坡)顶、墙后地表与立柱的垂直位移监测精度应根据垂直位移报警值按表3.1确定。
地下管线的竖向位移监测精度宜不低于0.5mm。
其他基坑周边环境(如地下设施、道路等)的竖向位移监测精度应符合相关规范、规程的规定。
坑底隆起(回弹)监测精度不宜低于1mm。
各等级几何水准法观测时的技术要求应符合表3.2的要求。
各监测点与水准基准点或工作基点应组成闭合环路或附合水准路线。
3 围护墙体深层侧向变形监测
表3.2 几何水准观测的技术要求
基坑类别使用仪器、观测方法及要求
一级基坑DS05级别水准仪,因瓦合金标尺,按光学测微法观测,宜按国家二等水准测量的技术要求施测
二级基坑DS1级别及以上水准仪,因瓦合金标尺,按光学测微法观测,宜按国家二等水准测量的技术要求施测
三级基坑DS3或更高级别及以上的水准仪,宜按国家二等水准测量的技术要求施测支护结构在基坑挖土后,基坑内外的水土压力平衡要依靠围护墙体和支撑系统。
围护墙体在基坑外侧水土压力作用下,会发生变形。
要掌握围护墙体的侧向变形,即在不同深度上各点的水平位移,可通过对围护墙体的测斜监测来实现(图 2.1)。
测斜仪分活动式和固定式两种,在基坑开挖支护监测中一般使用活动式测斜仪进行监测。
在需要进行深层水平位移监测的部位埋设与活动式测斜仪配套的测斜管。
测量时把测斜仪的一组导向轮沿测斜管导向滑槽放入管中,一直滑到管底,每隔一定距离向上拉线读数,测定测斜仪与垂直线之间的倾角变化,即可得出不同深度部位的水平位移。
测斜仪的精度要求不宜小于表2.3的规定。
基坑类别一级二级和三级
系统精度mm/m0.100.25
分辨率mm/500mm0.020.02
测斜仪原理:设测斜管的倾角变化为,而该段测管相应的位移增量为
(2.1)
式中为各段点之间的长度。
当测量斜管埋设得足够深的时候,管底可以认为是位移不动点,管口的水平位移值,并向下推算各分段位移增量的总和:
(2.2)
图2.1 测斜仪原理图
并注意保证管口的封盖;测斜管长度应与围护墙深度一致或不小于所监测土层的深度;当以下部管端作为位移基准点时,应保证测斜管进入稳定土层2~3m;测斜管与钻孔之间孔隙应填充密实;埋设时测斜管应保持竖直无扭转,其中一组导槽方向应与所需测量的方向一致。
测斜仪应下入测斜管底5~10min,待探头接近管内温度后再量测,每个监测方向均应进行正、反两次量测。
当以上部管口作为深层水平位移相对基准点时,每次监测均应测定孔口坐标
的变化。
4土压力和孔隙水压力监测
1)观测仪器和压力传感器
国内目前常用的压力传感器根据其工作原理分为钢弦式、差动电阻式、电阻应变片式和电感调频式等。
其中钢弦式压力传感器长期稳定性高,对绝缘性要求低,适用于作土压力和孔隙水压力的长期观测。
钢弦式压力计工作原理如图2.2所示:
(a)(b)
图2.2 钢弦式传感器示意图
2)压力测试值
(1)土压力
超大超深基坑在开挖施工中,由于坑体内土体卸载,导致周围围护结构内外土压力失衡。
堆土压力的变化监测可以达到有依据的控制开挖速率,已达到施工效率与施工安全的平衡。
计算公式:
(2.3)
式中: P——本次土压力(kPa)(计算结果精确到1kPa);
——压力传感器的本次读数(Hz);
——压力传感器的初始读数(Hz);
K——压力传感器的标定系数(kPa/)。
5孔隙水压力
在基坑开挖施工中,要进行降水以保持基坑内土体的干燥,若维护结构防水性能不好,会造成基坑外水位下降,水压减小。
对孔隙水压力的变化监测,可以有依据的控制降水的速率,以减少降水的影响范围,以达到安全施工的目的。
求孔隙水压力值计算公式:
(2.4)
式中:P——孔隙水压力(kPa)(计算结果精确到1kPa);
——压力传感器的本次读数(Hz);
——压力传感器的初始读数(Hz);
K——压力传感器的标定系数(kPa/)。
3.4.5 维护结构内应力的监测
支护结构内力监测一般是将钢筋应力计布设在有代表性位置的钢筋混凝土支护桩和地下连续墙的主受力钢筋上。
以用来监测支护结构在基坑开挖过程中的应力变化。
一般采用振弦式钢筋应力计。
测试时,按照预先标定的率定曲线,可推算出墙体所受的内应力。
计算公式:
(2.5)
式中:K——率定系数(kN/);
——应力计初始频率(Hz);
——应力计测试频率(Hz);
——实测钢筋计的应力(MPa);
S——应力计截面积()。
6 倾斜监测
建筑物倾斜监测应测定监测对象顶部相对于底部的水平位移与高差,分别记录并计算监测对象的倾斜度、倾斜方向和倾斜速率。
根据不同的现场、观测条件和要求,选用合适的监测方法(投点法、水平角法、前方交会法、正垂线法、差异沉降法等)。
7裂缝监测
裂缝监测应包括裂缝的位置、走向、长度、宽度及变化程度,需要时还包括深度。
裂缝监测数量根据需要确定,应对主要或变化较大的裂缝应进行监测。
应在基坑开挖前记录监测对象已有裂缝的分布位置和数量,测定其走向、长度、宽度和深度等情况。
裂缝监测可采用以下方法:
(1)对裂缝宽度监测,可在裂缝两侧贴石膏饼、划平行线或贴埋金属标志等,采用千分尺或游标卡尺等直接量测的方法;也可采用裂缝计、粘贴安装千分表法、摄影量测等方法。
(2)对裂缝深度量测,当裂缝深度较小时宜采用凿出法和单面接触超声波法监测;深度较大裂缝宜采用超声波法监测。
深度宽度长度
8地下水位监测
地下水位监测通过在孔内设置水位管,采用水位计测量。
进行地下水位监测,应根据地质资料和工程需要确定水位管的埋设深度和透水头部位,埋设好水位管后用电测水位仪进行水位量测,然后根据每次测试的地下水位高程制作本次和累计变化量成果表及绘制地下水位变化量曲线图。
检验降水效果的水位观测井宜布置在降水区内,采用轻型井点管降水时可布置在总管的两侧,采用深井降水时应布置在两孔深井之间。
潜水水位管应在基坑施工前埋设,滤管长度应满足测量要求;承压水位监测时被测含水层与其他含水层之间应采取有效的隔水措施。
地下水位监测精度不宜低于10mm。
9锚杆拉力监测
锚杆拉力量测宜采用专用的锚杆测力计,钢筋锚杆可采用钢筋应力计和应变计,当使用钢筋束时应分别监测每根钢筋的受力。
锚杆轴力计、钢筋应力计和应变计的量程宜为设计最大拉力值的1.2倍,量测精度不宜低于0.5%F·S,分辨率不宜低于0.2%F·S。
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】。
