压力容器的压力等级和品种划分一、按压力容器的设计压力(P)分为低压、中压、高压、超高压四个压力等级,具体划分如下:1.低压(代号L)0.1MPa≤P<1.6MPa2.中压(代号M)1.6MPa≤P<10MPa3.高压(代号H)10MPa≤P<100MPa4.超高压(代号U)P≥100MPa参考:压力容器安全技术监察规程压力管道”系指最高工作压力大于或等于0.1MPa 的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质,且公称直径大于25mm的管道.工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级.其中GC1 级安全等级最高;GC3 级安全等级最低.4.1 符合下列条件之一的工业压力管道为GC1 级:4.1.1 输送GB5044 及HG20660 中,毒性程度如下所列介质的管道:a)极度危害介质(但苯除外);b)高度危害气体介质(包括苯);c)工作温度高于标准沸点的高度危害液体介质.4.1.2 输送GB50160 及GBJ16 中规定的火灾危险性如下所列,且设计压力大于或等于4.0MPa的管道:a)甲、乙类可燃气体;b)甲类可燃液体(包括液化烃).4.1.3 输送流体介质且设计压力大于或等于10.0MPa 的管道,以及设计压力大于或等于4.0MPa 且设计温度高于或等于400℃的管道.4.2 符合下列条件的工业压力管道为GC2 级:除4.3 条规定的GC3 级管道外,介质毒性危害程度、火灾危险(可燃性)、设计压力和设计温度低于4.1 条规定(GC1 级)的管道.4.3 符合下列条件的工业压力管道为GC3 级:输送无毒、非可燃流体介质,设计压力小于或等于1.0MPa 且设计温度高于-20℃但不高于+186℃的管道.4.4 涉及毒性或可燃性不同的混合介质时,应按其中毒性或可燃性危害程度最大的介质考虑.当某一危害性介质含量极小时,应按其危害程度及其含量综合考虑,由业主或设计决定混合介质的毒性或可燃性类别.定义里三点要特别注意:“0.1MPa ”,介质类别,“25mm",不然很容易划错类别管道的用途广泛,品种繁多.不同领域内使用的管道,其分类方法也不同.一般可以按用途、主体材料、敷设状态和输送介质等管道使用特性进行分类.具体情况可见图1.在一般法规、标准、规范中,为了便于设计、施工验收和使用管理和检验,往往根据介质的特性和设计参数采用综合分类、分级的方法,同时,在各行业的设计规范,施工验收规范和维修、检验规程之间,对管道的分级或分类尚存在差异.如:国家标准《工业金属管道设计规范》GB50316中的流体根据状态、性质和设计参数分为A1、A2、B、C、D五类.A1类为剧毒介质;A2类为有毒介质B类为可燃介质;C类、D类为非可燃、无毒介质,其中设计压力小于等于1MPa,且设计温度为-29~186℃的为D类.化工行业标准《化工金属管道工程施工及验收规范》HG20225—95按流体特性和设计参数分为A、B、C、D四类.基本与国家标准一致,但将有毒介质管道划入B类管道.石油化工行业标准《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501—2002按流体特性和设计参数分为SHA、SHB、SHC、SHD四级,如下.SH3501-2001管道分级管道级别适用范围SHA1 毒性程度为极度危害介质管道(苯管道除外)2 毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道3 设计压力大于或等于10.0MPa的介质管道SHB1 毒性程度为极度危害介质的苯管道2 毒性程度为高度危害介质管道(丙烯腈、光气、二硫化碳和氟化氢管道除外)3 甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1 毒性程度为中度、轻度危害介质管道2 乙B类、丙类可燃液体介质管道SHD设计温度低于-29℃的低温管道电力行业标准《电力建设施工及验收技术规范》(管道篇)DL5031—94按设计压力分为高压、中压和低压三级管道.设计压力大于8MPa的为高压管道;设计压力大于1.6MPa,小于等于8MPa的为中压管道;设计压力小于等于1.6MPa 的为低压管道.《压力管道安全管理与监察规定》将压力管道分工业管道、公用管道和长输管道三类.这主要是从管道的用途和地域特性进行的分类,其具体定义是:(1)工业管道:企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道.其地域特性是一个企业或事业单位内使用的管道;(2)公用管道:城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道,其地域特性是一个城市或乡镇范围内使用的管道;(3)长输管道:产地、储存库、使用单位间用于输送商品介质的管道,其地域特性是跨地区(跨省、跨地市)使用的管道.。

管道压力等级表

管道压力等级表

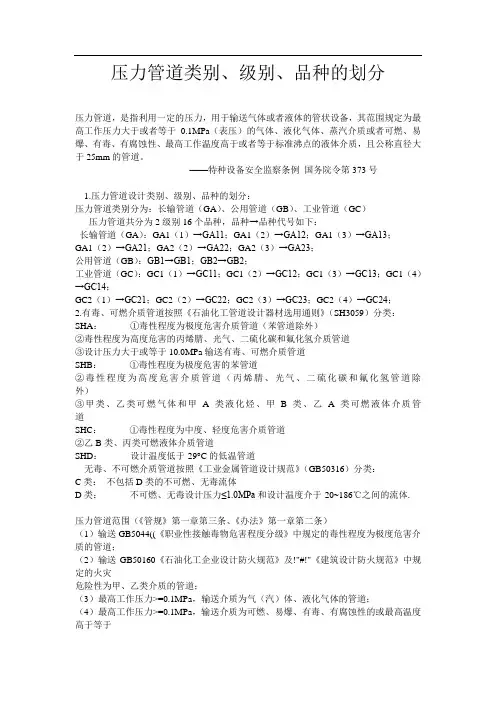

压力管道类别、级别、品种的划分压力管道,是指利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。

——特种设备安全监察条例国务院令第373号1.压力管道设计类别、级别、品种的划分:压力管道类别分为:长输管道(GA)、公用管道(GB)、工业管道(GC)压力管道共分为2级别16个品种,品种→品种代号如下:长输管道(GA):GA1(1)→GA11;GA1(2)→GA12;GA1(3)→GA13;GA1(2)→GA21;GA2(2)→GA22;GA2(3)→GA23;公用管道(GB):GB1→GB1;GB2→GB2;工业管道(GC):GC1(1)→GC11;GC1(2)→GC12;GC1(3)→GC13;GC1(4)→GC14;GC2(1)→GC21;GC2(2)→GC22;GC2(3)→GC23;GC2(4)→GC24;2.有毒、可燃介质管道按照《石油化工管道设计器材选用通则》(SH3059)分类:SHA:①毒性程度为极度危害介质管道(苯管道除外)②毒性程度为高度危害的丙烯腈、光气、二硫化碳和氟化氢介质管道③设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB:①毒性程度为极度危害的苯管道②毒性程度为高度危害介质管道(丙烯腈、光气、二硫化碳和氟化氢管道除外)③甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC:①毒性程度为中度、轻度危害介质管道②乙B类、丙类可燃液体介质管道SHD:设计温度低于-29°C的低温管道无毒、不可燃介质管道按照《工业金属管道设计规范》(GB50316)分类:C类:不包括D类的不可燃、无毒流体D类:不可燃、无毒设计压力≤1.0MPa和设计温度介于-20~186℃之间的流体.压力管道范围(《管规》第一章第三条、《办法》第一章第二条)(1)输送GB5044((《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道;(2)输送GB50160《石油化工企业设计防火规范》及!"#!"《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道;(3)最高工作压力>=0.1MPa,输送介质为气(汽)体、液化气体的管道;(4)最高工作压力>=0.1MPa,输送介质为可燃、易爆、有毒、有腐蚀性的或最高温度高于等于标准沸点的液体的管道;(5)前四项规定的管道的附属设施及安全保护装置。
