一、材料变化
11G101钢筋平法图集
《混凝土结构设计规范》GB 500102010(新规范)
一、材料变化
钢筋种类,老图集主要包括热轧HPB235级、HRB335级、 HRB400级和RRB400级钢筋四种,新图集主要包括HPB300 级、HRB335级、HRB400级、RRB400级和HRB500级钢筋 五种,并增加HRBF335级、HRBF400级、和HRBF500级三 个细晶粒热轧钢筋种类
小墙肢全程加密区的变化
11G101钢筋平法图集
增加QZ、LZ加密区
11G101钢筋平法图集
绑扎区域内箍筋加密变化
11G101钢筋平法图集
墙上柱构造变化
11G101钢筋平法图集
梁上柱平直段变化
区别在钢筋直径大于等于25 时
11G101钢筋平法图集
框架柱变截面变化
0.5和弯折长度
11G101钢筋平法图集
新增加框架柱变截≤1/6节点
11G101钢筋平法图集
增加下柱较大与上层直径构造
11G101钢筋平法图集
中柱柱顶增加锚板
11G101钢筋平法图集
边角柱节点选择更加灵活
边角柱顶层构造,老图集将梁柱分别表示,新图集采用组合形式。
11G101钢筋平法图集
剪力墙
11G101钢筋平法图集
增加固部位设计说明
11G101钢筋平法图集
新平法钢筋符号的表示
11G101钢筋平法图集
箍筋计算上的变化
11G101钢筋平法图集
保护层的变化
保护层概念的变化
11G101钢筋平法图集
保护层的变化
环境类别的变化
11G101钢筋平法图集
保护层的变化
保护层取值的变化

【平法识图】(1)11G101-1平法标准(柱)

【平法识图】(1)11G101-1平法标准(柱)
② 当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联, 注写时将角部纵筋写在前面。例如:梁支座上部有四根纵筋,2Φ22放在 角部,2Φ20放在中部,在梁支座上部应注写为2Φ22+2Φ20。
③ 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注;当 梁中间支座两边的上部纵筋相同时,可仅在支座的一边标注配筋值,另
2.3. 截面注写方式 1)截面注写方式系指在分标准层绘制的柱平面布置图的 柱截面上,分别在同一编号的柱中选择一个截面,以直接 注写截面尺寸和配筋具体数值的方式来表达柱平法施工图 ,如图所示。
2)按表的规定进行编号,从相同编号 的柱中选择一个截面,按另一种比例 原位放大绘制柱截面配筋图,并在各 配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋(当纵筋采用 一种直径且能够图示清楚时)、箍筋 的具体数值,以及在柱截面配筋图上 标注柱截面与轴线关系的b1、b2
3)在截面注写方式中,如柱的分段截面尺寸和配筋均相同,仅分段截面 与轴线的关系不同时,可将其编为同一柱号,但此时应在未画配筋的柱 截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下: 箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型 楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁
图 梁的平面注写示例

代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑 (××)、(××A)、或(××B) (××)、(××A)、或(××B) (××)、(××A)、或(××B) (××)、(××A)、或(××B)

11G101系列平法图集

11G101系列平法图集

11G101系列新平法2011年9月1日正式实施:《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》 11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)》 11G101-311G101系统平法图集较03G101系列图集较大变化有:一、适用范围变化:11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计,以及各类结构中的现浇混凝土板(包括有梁楼盖和无梁楼盖)、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板(包括有梁楼盖和无梁楼盖)等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化:11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe,以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化:11G101-1中抗震KZ边柱和角柱柱顶纵筋构造,较03G101有如下变化:1、新图集中各个节点可以进行组合使用;2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内;(与原图集一致)3、A节点,外侧伸入梁内钢筋不小于梁上部钢筋时,可以弯入梁内作为梁上部纵向钢筋。

(新增的构造)4、所有节点内侧钢筋按中柱节点走;5、BC节点,区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘;超过的,外侧配筋率>1.2%分批截断,错开20d;没有超过的,弯折部分要>=15d,总长>1.5labe,同样错开20d;6、D节点是未伸入梁内的外侧钢筋构造,(与原图集一致)7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况,与节点A组合使用;外侧柱纵筋到柱顶截断;梁上部钢筋伸入柱1.7labe。

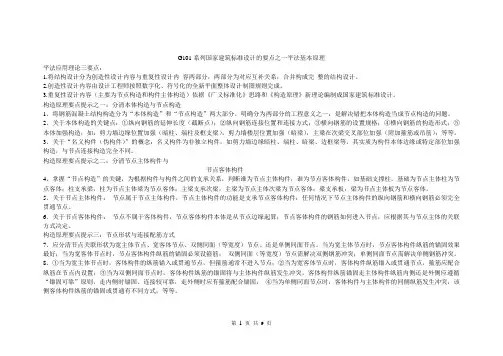

11G101平法施工图详解精讲

11G101平法施工图详解精讲

G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点:1.将结构设计分为创造性设计内容与重复性设计内容两部分,两部分为对应互补关系,合并构成完整的结构设计。

2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。

3.重复性设计内容(主要为节点构造和构件主体构造)依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。

构造原理要点提示之一:分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。

明确分为两部分的工程意义之一,是解决错把本体构造当成节点构造的问题。

2、关于本体构造的关键点:①纵向钢筋的延伸长度(截断点);②纵向钢筋连接位置和连接方式;③横向钢筋的设置规格;④横向钢筋的构造形式;⑤本体加强构造,如:剪力墙边缘位置加强(暗柱、端柱及框支梁),剪力墙楼层位置加强(暗梁),主梁在次梁交叉部位加强(附加箍筋或吊筋);等等。

3、关于“名义构件(伪构件)”的概念:名义构件为非独立构件,如剪力墙边缘暗柱、端柱、暗梁、边框梁等,其实质为构件本体边缘或特定部位加强构造,与节点连接构造完全不同。

构造原理要点提示之二:分清节点主体构件与节点客体构件4、掌握“节点构造”的关键,为根据构件与构件之间的支承关系,判断谁为节点主体构件,谁为节点客体构件,如基础支撑柱,基础为节点主体柱为节点客体;柱支承梁,柱为节点主体梁为节点客体;主梁支承次梁,主梁为节点主体次梁为节点客体;梁支承板,梁为节点主体板为节点客体。

5、关于节点主体构件:节点属于节点主体构件,节点主体构件的功能是支承节点客体构件;任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。

6、关于节点客体构件:节点不属于客体构件,节点客体构件本体是从节点边缘起算;节点客体构件的钢筋如何进入节点,应根据其与节点主体的关联方式决定。

构造原理要点提示三:节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面(等宽度)节点、还是单侧同面节点。

11G-101平法图集全面解释

11G-101平法图集全面解释

11G101系统平法图集较03G101系列图集较大变化有:一、适用范围变化:11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计,以及各类结构中的现浇混凝土板(包括有梁楼盖和无梁楼盖)、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板(包括有梁楼盖和无梁楼盖)等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化:11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe,以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化:11G101-1中抗震KZ边柱和角柱柱顶纵筋构造,较03G101有如下变化:1、新图集中各个节点可以进行组合使用;2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内;(与原图集一致)3、A节点,外侧伸入梁内钢筋不小于梁上部钢筋时,可以弯入梁内作为梁上部纵向钢筋。

(新增的构造)4、所有节点内侧钢筋按中柱节点走;5、BC节点,区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘;超过的,外侧配筋率>1.2%分批截断,错开20d;没有超过的,弯折部分要>=15d,总长>1.5labe,同样错开20d;6、D节点是未伸入梁内的外侧钢筋构造,(与原图集一致)7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况,与节点A组合使用;外侧柱纵筋到柱顶截断;梁上部钢筋伸入柱1.7labe。

11G101-1图集(最新版)

11G101-1图集(最新版)

原位标注表。示:支座1上部纵筋为4根直径22的二级钢,支座2两边上部纵筋为 6根直径22的二级钢分两排,上一排为4根,下一排为2根;第一跨跨距3600, 下部纵筋为3根直径18的二级钢,全部伸入支座,;第二跨跨距5800,下部纵 筋为4根直径18的二级钢,全部伸入支座;以后类推
2020/9/18
梁支座纵筋的长度规定
❖ 当全部采用架立筋时,则将其写入括号内。
❖例 : 2 22 + (4 12) ❖ 2 22 + 4 20
有什么不同?
2020/9/18
集中标注——通长筋
❖当梁的上部纵筋和下部纵筋为全跨相同, 且多数跨配筋相同时,此项可加注下部纵 筋的配筋值,用分号“ ;”将上部与下部 纵筋的配筋值分隔开来,少数跨不同者, 按原位标注处理。
2020/9/18
集中标注——梁顶面标高高差
❖六、梁顶面标高高差,该项为选注值。 ❖粱顶面标高高差,系指相对于结构层楼面
标高的高差值,对于位于结构夹层的粱, 则指相对于结构夹层楼面标高的高差有高 差时,须将其写入括号内,无高差时不注。
2020/9/18
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200(4) 18Φ12@150(4)/200(2) 2Φ25+3Φ22;5Φ25
2020/9/18
梁支座纵筋的长度规定
❖ 4.2非抗震设计时,框架梁下部纵向钢筋在中间支座的锚固长 度,本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时,其伸入支座的锚固长度 对于带肋钢筋为12d,对于光面钢筋为15d。
❖ 4.3非框架梁下部纵向钢筋在中间支座和端支座的锚固长度, 本图集的构造详图中规定对于带肋钢筋为12d,对于光面钢筋 为15d。

11G101-3平法标注解读

11G101-3平法标注解读

第二章条形基础平法识图
(3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上,用线引注总配 筋值,当多数附加箍筋或吊筋相同时,可在梁平法施工图上统一注明,少数 与统一注明值不同时,再原位引注.
第二章条形基础平法识图
2.梁编号的注写形式 梁编号中(XXA)表示梁一端悬挑,(XXB)表示梁两端有悬挑,
第二章条形基础平法识图
(2) 梁下部纵筋: a 当梁下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开. 例 梁下部纵筋写为6Φ 25 2/4, 则表示上一排纵筋为2Φ 25, 下一排纵筋为4Φ 25, 全部伸入支 座. b 当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联, 注写时将角部纵筋写在 前面. 例 梁支座上部有四根纵筋,2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时,则不需在梁下部重复做原位标注.
架立筋注写在加号后面的括号内。 例:B:2φ 20+(2φ 12)其中2φ 20表示梁底部贯通纵筋,(2φ 12)表示架立筋 2) 以T打头,注写梁顶部贯通纵筋。注写时用“;”将底部与顶部贯通纵筋分隔开 3)当梁底部或顶部贯通纵筋多于一排时,用“/”将各排纵筋自上而下分开。 例:B:4φ 20;T:12φ 20 7/5,表示梁底部贯通纵筋为4φ 20;梁顶部贯通纵筋上一排为
第二章条形基础平法识图
四、 基础梁原位标注的内容规定如下:
1、 梁支座上部纵筋,该部位含通长筋在内所有纵筋: a 当梁支座上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开. 例 梁支座上部纵筋写为6Φ 25 4/2, 则表示上一排纵筋为4Φ 25, 下一排纵筋为2Φ 25. b 当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相联, 注写时将角部纵筋写 在前面. 例 梁支座上部有四根纵筋,2Φ 25 放在角部, 2Φ 22 放在中间, 在梁支座上部应注写为 2Φ 25+2Φ 22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注;当梁中间支座两边的上 部纵筋相同时,可仅在支座的一边标注配筋值,另一边省去不注.

11G101系列平法图集

11G101系列平法图集

11G101系列新平法2011年9月1日正式实施:《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》 11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台)》 11G101-311G101系统平法图集较03G101系列图集较大变化有:一、适用范围变化:11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计,以及各类结构中的现浇混凝土板(包括有梁楼盖和无梁楼盖)、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。

包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板(包括有梁楼盖和无梁楼盖)等构件的平法制图规则和标准构造详图两大部分。

11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台施工图设计。

包括常用的现浇混凝土独立基础、条形基础、筏形基础(分梁板式和平板式)、桩基承台的平法制图规则和标准构造详图两大部分内容。

二、受拉钢筋锚固长度等一般构造变化:11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe,以及锚固长度la、lae的计算方式。

较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。

三、构件标准构造详图变化:11G101-1中抗震KZ边柱和角柱柱顶纵筋构造,较03G101有如下变化:1、新图集中各个节点可以进行组合使用;2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内;(与原图集一致)3、A节点,外侧伸入梁内钢筋不小于梁上部钢筋时,可以弯入梁内作为梁上部纵向钢筋。

(新增的构造)4、所有节点内侧钢筋按中柱节点走;5、BC节点,区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘;超过的,外侧配筋率>1.2%分批截断,错开20d;没有超过的,弯折部分要>=15d,总长>1.5labe,同样错开20d;6、D节点是未伸入梁内的外侧钢筋构造,(与原图集一致)7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况,与节点A组合使用;外侧柱纵筋到柱顶截断;梁上部钢筋伸入柱1.7labe。

11G101-3平法标注解读

11G101-3平法标注解读

例: φ 10100/200(4),表示箍筋为I级钢筋,直径为10,梁端加密区间距为100,跨中非加密区间距 为200,均为四肢箍。
第二章条形基础平法识图
2)采用两种箍筋时用“/”分隔不同箍筋,按照从梁两端向跨中的顺序注写。第1段箍筋 前面加注箍筋道数
例:8φ 10100/φ 10200(4),表示箍筋为I级钢筋,直径为10,从梁两端向跨中设置8道间距为 100的;跨中间距为200,均为四肢箍.
7φ 20,下一排为5φ 20,共12φ 20 4)以G打头,注写梁两侧面对筋4φ 20,共配置8φ 20 例:N 6Φ 22, 表示梁的两个侧面共配置6Φ 22的受扭纵向钢筋,每侧各配置3Φ 22
第二章条形基础平法识图
5)需要注意以下几方面: a、两向基础梁相交的柱下区域,应有一向截面较高的基础梁按梁端箍筋贯通设置;两向基础 梁高度相同时,任选一向基础梁箍筋贯通设置。 b、基础梁底部贯通纵筋可在跨中1/3净跨长度范围内采用搭接连接、机械连接或焊接。 c、基础梁顶部贯通纵筋可在距柱根1/4净跨长度范围内采用搭接连接,或在柱根附近采用机械 连接或焊接,且应严格控制接头百分率。
第三章梁板式筏形基础平法识图
(4)原位注写的底部附加非贯通纵筋与 集中标注的底部贯通钢筋,宜采用“隔一布 一”的方式布置,即基础平板(X向或Y向) 底部附加非贯通纵筋与贯通纵筋间隔布置 ,其标注间距与底部贯通纵筋相同。
第三章梁板式筏形基础平法识图
实 例
第三章梁板式筏形基础平法识图
四、平板式筏形基础的平面注写
,悬挑部分不计跨数。 如JL7(5A)表示第七号框架梁,5跨,一端有悬挑梁 如JL6(5B)表示第六号框架梁,5跨,两端有悬挑梁 3.梁的平面注写形式,系在梁平面布置图上,分别在不同编

平法11G101-01

平法11G101-01

2、KZ柱身钢筋构造
⑴纵筋连接构造
非连接区:0
非抗震KZ
搭接连接 搭接长度: ll
P55
接头间隔:≥0.3ll
机械、焊接连接 接头位置:楼面上500mm处
接头间隔:≥35d(焊接且≥500)
P63
分两批:相邻纵筋交错
9.5 平法——框架
抗震KZ
连接部位:楼面上
非连接区:楼盖上、下{≥500,≥hc,≥Hn/6}max
9.5 平法——框架
直锚
外弯锚 12d
内弯锚 12d
9.5 平法——框架
直线锚固 柱内侧纵筋:伸入柱顶
弯折锚固
边柱、角柱 P59、64
梁顶部:弯折搭接 柱外侧纵筋:与梁筋搭接
柱外侧:直线搭接
9.5 平法——框架
弯折搭接:柱外侧纵筋在梁端顶部搭接 梁宽范围内:伸入梁内 ≥1.5lab(与梁筋搭接) ≮65% —— 可不满足
⑸箍筋
类型号 肢数
1 (m×n)
类型号 肢数
类型:P11 构造:P67
级别、直径、间距
如:Φ8@100/200
级别:HPB300 直径:Φ8 间距:加密区100,非加密区200
如:Φ8@100——全高为一种间距
加密区范围:P61
9.5 平法——框架
纵筋:如8 Φ 25
箍筋: Φ10@200——类型、肢数按构造
序号 ×× ×× ×× ×× ××
9.5 平法——框架
⑵各阶段的起止标高 ——分段注写:自基顶往上,分界
变截面处 配筋改变处
柱号 KZ1
标高 25.530—37.450 4.470 — 25.530 -4.530 — 4.470
9.5 平法——框架

189531_11G101平法图集总结

189531_11G101平法图集总结

11G101平法图集总结平法系列图集平法概述:平法的表达形式,概括来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布臵图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。

平法系列图集包括:11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏板基础及桩承台基础)》平法的标高定义:按平法设计绘制结构施工图时,应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。

结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高,结构层号应与建筑楼层号对应一致。

11G101-1一、柱1柱的分类框架柱(KZ);框支柱(KZZ);芯柱(XZ);梁上柱(LZ);剪力墙上柱(QZ)。

2柱平法施工图的表示方法2.1列表注写方式:系在柱平面布臵图上,分别在同一编号的柱中选择一个截面标注几何参数代号:在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值,并配以各种柱截面形状及其箍筋类型图的方式,来表达柱平法施工图。

2.2截面注写方式:系在柱平面布臵图的柱截面上,分别在同一编号的柱中选择一个截面,以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。

二、剪力墙1剪力墙包含的构件1.1墙柱:约束边缘构件(YBZ);构造边缘构件(GBZ);非边缘暗柱(AZ);扶壁柱(FBZ)。

1.2墙身:Qxx(X排)1.3墙梁:连梁(LL);连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】;连梁【集中对角斜筋配筋LL(DX)】;暗梁(AL);边框梁(BKL)。

2剪力墙平法施工图表示方法2.1列表注写方式:系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中,对应于剪力墙平面布臵图上的编号,用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式,来表达剪力墙平法施工图。

11G101-1图集梁平法精选文档

11G101-1图集梁平法精选文档
25
集中标注——箍筋
❖ 三、梁箍筋,包括钢筋级别、直径、加密区与非加密区间距及 肢数,该项为必注值。
❖ 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔; ❖ 当梁箍筋为同一种间距及肢数时,则不需用斜线;
❖ 当加密区与非加密区的箍筋肢数相同时,则将肢数注写一次; 箍筋肢数应写在括号内。
❖例 : Φ10@100/ 200(4)
长度
计算公式
6150+725+=6875
7600
根数 计算
查图
2根
53
上部贯通钢筋支座两侧钢筋不同实例计算
54
55
支座2负筋计算: 中间支座负筋长度=支座宽度+两端延伸长度 第1排支座负筋(4根) 延伸长度=maxln/3=max (7000-600,
6000-600)/3=2133 总长=2133*2+600=4866
15
返回
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时, 则将该项数值原位标注,施工中,原位标注优先 于集中标注。
16
梁钢筋的标注方法
集中标注
原位标注
17
梁钢筋的标注方法
●集中标注: ❖ 1、梁编号、梁截面尺寸 ❖ 2、箍筋:钢筋级别、直径、加密区及非加
❖ 例: 13Φ10@150/200(4), 18Φ12@150(4)/200(2),
27
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接?连
接的钢筋),该项为必注值。

11G101-1图集

11G101-1图集
❖11G101-1 现浇混凝土框架、剪力墙、梁、 板
❖11G101-2 现浇混凝土板式楼梯 ❖11G101-3独立基础、条形基础、筏形基础
及桩承台
2021/6/20
15
目录
2021/6/20
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
16
梁钢筋的标注方法
2021/6/20
48
梁支座纵筋的长度规定
❖ 4.2非抗震设计时,框架梁下部纵向钢筋在中间支座的锚固长 度,本图集的构造详图中按计算中充分利用钢筋的抗拉强度考 虑。当计算中不利用该钢筋的强度时,其伸入支座的锚固长度 对于带肋钢筋为12d,对于光面钢筋为15d。
❖ 4.3非框架梁下部纵向钢筋在中间支座和端支座的锚固长度, 本图集的构造详图中规定对于带肋钢筋为12d,对于光面钢筋 为15d。
❖ 4.4当非框架梁配有受扭纵向钢筋时,梁纵筋锚入支座的长度 为La,在端支座直锚长度不足时,可伸至端支座对边后弯折, 且平直段长度≥0.6Lab,弯折段长度15d。
2021/6/20
49
目录
2
梁平法
2.2 梁平法----配筋构造
平法识图与钢筋算量
建工系
吕丽平
2021/6/20
2
2021/6/20
3
2021/6/20
4
2021/6/20
5
2021/6/20
6
2021/6/20
7
2021/6/20
8
2021/6/20
9
2021/6/20
Байду номын сангаас
特点:
减少图纸量 平面表示 整体标注

最新11G101-1图集(最新版)

最新11G101-1图集(最新版)
❖例 6Φ25 2(-2)/4, 2Φ25+3Φ22(-2)/5Φ25,
38
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200(4) 18Φ12@150(4)/200(2) 6Φ25 2(-2)/4 2Φ25+3Φ22(-3)/5Φ25 6Φ25 2/4 6Φ25 4/2
14
目录
2
梁平法
2.1 梁平法----平法规则 2.2 梁平法----配筋构造 2.3 梁平法----钢筋算量
15
梁钢筋的标注方法
梁 内 有 什 么 钢 筋 ?
16
钢筋
梁钢筋的标注方法
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
17
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋 受扭钢筋
❖ 例: 13Φ10@150/200(4), 18Φ12@150(4)/200(2),
31
集中标注——通长筋
❖ 四、梁上部通长筋或架立筋配置(通长筋可为相同 或不同直径采用搭接连接、什机么械情连况接下有或架对立焊筋接?连
接的钢筋),该项为必注值。
❖ 当同排纵筋中既有通长筋又有架立筋时,应用加 号“+”将通长筋和架立筋相联。注写时须将角部 纵筋写在加号的前面,架立筋写在加号后面的括 号内,以示不同直径及与通长筋的区别。
❖ 4.4当非框架梁配有受扭纵向钢筋时,梁纵筋锚入支座的长度 为La,在端支座直锚长度不足时,可伸至端支座对边后弯折, 且平直段长度≥0.6Lab,弯折段长度15d。
48
目录
2
梁平法
2.2 梁平法----配筋构造
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3)绘制墙柱配筋图,标注墙柱几何尺寸。
尺寸注写规定: 约束及构造边缘构 件需注明阴影部分尺 寸。 在平面布置图中应 注明约束边缘构件中 的lc取值。 扶墙柱及非边缘暗 柱需注明几何尺寸。
lc为2bf时可不注
注写各段墙柱的纵向钢筋和箍筋 纵向钢筋:注写总配筋值,注写值应与表中绘制的截面配筋图对 应一致。 箍筋:注写方式与柱箍筋相同。
当圆形洞口设置在连梁中部1/3范围(且圆洞直径不应大 于1/3梁高)时,需注写在圆洞上下水平设置的每边补强纵筋 与箍筋。 当圆形洞口设置在墙身或暗梁、边框梁位置,且洞口直径 不大于300时,此项注写洞口上下左右每边布置的补强纵筋的 数值。 当圆形洞口直径大于300,但不大于800时,其加强钢筋在 标准构造详图中系按照圆外切正六边形的边长分向分布置(请 参考对照本图集中相应的标准构造详图),设计仅需注写六边 形中一边补强钢筋的具体数值。
如果由一个或多个竖向筒体(由剪力墙围 成的薄壁筒或由密柱框架构成的框筒)组成的 结构,称为“筒体结构”。
本部分讲授剪力墙
2.剪力墙结构包含哪些构件? 剪力墙结构包含“一墙、二柱、三梁”,也就是说包含一 种墙身、两种墙柱、三种墙梁。 (1)一种墙身 剪力墙的墙身就是一道混凝土墙,常见厚度在200mm以 上,一般配置两排钢筋网。
≥1.2laE 500 ≥1.2laE ≥0
注:纵筋遇暗梁、连梁、板均穿过。
墙顶构造
4、剪力墙中连梁的钢筋
3)连梁中设有斜筋或斜撑构造
2)箍筋
暗梁断 面示意


返27
框剪结构
剪力墙结构
框剪结构
部分框支结构
筒体结构
2)注写各段墙柱的起止标高 自墙柱根部往上以变截面位置或截面未变但配筋改变处为 界分段注写。 墙柱根部标高:指基础顶面标高(如为框支剪力墙结构则 为框支梁顶面标高)。
连梁中圆形洞口的原位标注
三、剪力墙标准构造详图
剪力墙结构中的构件有: 墙——墙身 柱——端柱和暗柱 梁——连梁、暗梁、边框梁
剪力墙结构中的钢筋有哪些? 墙身——水平与竖向钢筋、拉筋 端柱和暗柱——纵筋、箍筋、拉筋等。 连梁、暗梁、边框梁——纵筋、箍筋、斜向钢筋 等。
外侧筋 水平筋 内侧筋
当矩形洞口的洞宽、洞高均不大于800时,此项注写为洞 口每边补强纵筋的具体数值,当洞口的宽高两个方向补强钢 筋不同时,可分别注写,以/分开。洞口每边补强钢筋按构 造配置可以不注,可按标准构造详图设置。
当矩形或圆形洞口的洞宽或直径大于800时,在洞口的上、 下需设置补强暗梁,此项注写为洞口上、下每边暗梁的纵筋 与箍筋的具体数值(在标准构造详图中,补强暗梁梁高一律 定为400,施工时按标准构造详图取值,设计不注。当设计 者采用与该结构详图不同的做法时,应另行注明);圆形洞 口时需环向加强钢筋的具体数值。当洞口上、下边为剪力墙 连梁时,此项免注;洞口竖向两侧按边缘构件配筋,亦不在 此项表达。
剪力墙
本讲主要内容 一、剪力墙基本概念
二、剪力墙平法制图规则 三、剪力墙标准构造详图
一、剪力墙基本概念
1、什么是剪力墙

剪力墙结构——由钢筋混凝土墙体构成的承重体系。 竖向是钢筋混凝土墙板,水平方向仍然是钢筋混凝土 的楼板搭在墙上。 另:框架结构中有时把框架梁柱之间的矩形空间设置 成现浇钢筋混凝土墙,用以加强框架的空间刚度和抗 剪能力,这样的结构称为“框架-剪力墙结构”。 在钢筋混凝土结构中,部分剪力墙因建筑要求不 能落地,直接落在下层框架梁上,再由框架梁将荷载 传至框架柱上,这样的梁就叫框支梁,柱就叫框支柱, 上面的墙就叫“框支剪力墙”。

边框梁 边框梁与暗梁有很多共同之处,边框梁也是一般设置在楼 板以下部位,但边框梁的截面宽度比暗梁宽。也就是说,边框 梁的截面宽度大于墙身厚度,因而形成了凸出剪力墙面的一个 边框。

二、剪力墙平法制图规则
1. 剪力墙平法施工图表示方法
剪力墙平法施工图:指在剪力墙平面布置图上采用列表 注写法或截面注写法表示。 剪力墙平法施工图的表示方法: 剪力墙平面布置图可采用适当比例单独绘制,也可与柱 或梁平面布置图合并绘制。 当剪力墙较复杂或采用截面注写方式时,应按标准层分别 绘制剪力墙平面布置图。 对于轴线未居中的剪力墙(包括端柱),应标注其偏心定 位尺寸。
(3)墙梁:
从相同编号的墙梁中选择一根墙梁,按顺序引注的内容为: 注写墙梁编号、墙梁截面尺寸b h 、墙梁箍筋、上部纵筋、下 部纵筋、和墙梁顶面标高高差的具体数值。 当墙身水平分布钢筋不能满足连梁、暗梁及边框梁的梁侧面 纵向构造钢筋的要求时,应补充注明梁侧面纵筋的具体数值, 注写时,以大写字母N打头,连续注写直径与间距。其在支座 里的锚固要求同连梁中的受力钢筋。 例: ,表示墙梁两个侧面纵筋对称配置为:HRB400级 钢筋,直径为10mm,间距为150mm。
具体规定如下: 洞口编号: 矩形洞口为 JDXX(XX为序号), 圆形洞口为 YDXX(XX为序号); 洞口几何尺寸: 矩形洞口为洞宽x洞高( b h ), 圆形洞口为洞口直径D; 洞口中心相对标高 相对于结构层楼(地)面标高的洞口中心高度。当其高于 结构层楼面时为正值,低于结构层楼面时为负值。 洞口每边补强钢筋 分以下几种不同情况:
2.截面注写方式
指在分标准层绘制的剪力墙平面布置图上,以直接在墙 柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达 剪力墙平法施工图。 截面注写法的特点: 选用适当比例原位放大绘制剪力墙平面布置图,其中对 墙柱绘制配筋截面图;对所有墙柱、墙身、墙梁分别按规定 进行编号,并分别在相同编号的墙柱、墙身、墙梁中选择一 根墙柱、一道墙身、一根墙梁进行注写。
(2)两种墙柱 剪力墙柱分为两大类:暗柱和端柱 暗柱的宽度等于墙的厚度,所以暗柱隐藏在墙内看不 见。 端柱的宽度比墙厚度要大 图集中把暗柱和端柱统称为“边缘构件”,这是 因为这些构件被设置在墙肢的边缘部位。 边缘构件又分为两大类:“构造边缘构件”和 “约束边缘构件”
(3)三种墙梁 连梁(LL)、暗梁(AL)、和边框梁(BKL)。 连梁 连梁其实是一种特殊的墙身,它是上下楼层窗(门)洞口 之间的那部分窗间墙 暗梁 暗梁与暗柱有些共同性,因为他们都是隐藏在墙身内部看 不见的构件。它们都是墙身的一个组成部分。事实上,剪力墙 的暗梁和砖混结构的圈梁有共同之处,它们都是强身的一个水 平性“加强带”。一般设置在楼板之下。
1)编号由墙柱类型代号和序号组成
(1)剪力墙柱表内容:
(2)剪力墙身表内容:
3)注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值
写数值为一排水平分布钢筋和竖向分布钢筋的 规格与间距,具体设置几排已在墙身后面表达。
拉筋应注明布置方式“双向”或“梅花双向”,如图所示:
(3) 剪 力 墙 梁 表 内 容
注意: 对于约束边缘构件, 除注写阴影部位 的箍筋外,尚需 在剪力墙平面布 置图中注写非阴 影区内布置的拉 筋(或箍筋)。
5)注写上部纵筋,下部纵筋和箍筋的具体数值。
暗 柱
暗 柱
剪力 墙水 平筋
上部纵筋 箍筋 下部纵筋
2.列表注写方式
为表达清楚、简便,剪力墙可视为由剪力墙柱、剪力墙身和
剪力墙梁三类构件构成。 列表注写方式是指分别在剪力墙柱表、剪力墙身表和 剪力墙梁表中,对应于剪力墙平面布置图上的编号,用绘制 截面配筋图并注写几何尺寸与配筋具体数值的方式,来表示
剪力墙平法施工图。
标高表
平面图
墙梁表
墙身表
墙柱表
1)注写墙梁编号:由墙梁类型代号和序号组成,表达形式如 下:
关于墙梁其他需注意: 当连梁设有对角暗撑、交叉斜筋、集中对角斜筋 时的标注请阅读11G101-1第16页。 墙梁侧面纵筋,当墙中水平筋满足要求,就不用 单独设置梁侧面筋,表中就不标注;当不能满足时, 表中应有补充注明梁侧面纵筋的具体数值。
暗柱 端柱 洞口
加 强 暗撑 筋
墙身钢筋
垂直筋 拉筋
基础层-插筋 中间层-变截面 顶层-锚固
剪力墙Βιβλιοθήκη 墙柱暗柱 端柱纵筋 箍筋
暗梁
墙梁
连梁
楼层连梁 顶层连梁
洞口上方 洞口下方 双洞口连梁 跨层连梁
3、剪力墙身中的钢筋
连梁
楼板
暗梁
洞口
暗 柱 暗 柱
连梁
剪力墙
暗 柱
洞口
连梁
楼板
竖向分布筋的布置
4. 剪力墙洞口表示方法
无论采用列表注写方式还是截面注写方式,剪力墙上 的洞口均可在剪力墙平面布置图上原位表达 (1)洞口的具体表示方法 1)在剪力墙平面布置图上绘制洞口示意,并标注洞口中心的 平面定位尺寸。 2)在洞口中心位置引注: • 洞口编号, • 洞口几何尺寸, • 洞口中心相对标高, • 洞口每边补强钢筋
(1)墙柱:
从相同编号的墙柱中选择一个截面,标注全部纵筋及箍筋 的具体数值。
其中要注意: 对于约束边缘构件,除需注明阴影部分具体尺寸外,还需注明约束边缘构件 沿墙肢长度lc。
(2)墙身:
从相同编号的墙身中选择一道墙身,按顺序引柱的内容为: 墙身编号(应包括注写在括号内墙身所配置的水平与竖向 分布钢筋的排数)、墙厚尺寸,水平分布钢筋、竖向分布钢筋和 拉筋的具体数值。
相关文档
最新文档
