三相异步电动机改单相运行
三相异步电动机改单相的原理和方法
三相异步电动机改单相的原理和方法三相异步电动机改单相的原理和方法三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点,被广泛应用于工农业生产。
三相电动机的电源应是三相电源,但实际上常会遇到只有单相电源的问题,特别是在家用电器上用的都是单相电动机,坏了以后想用三相电动机代替,就必须做适当的改接,以使三相电动机适应于单相电源而正常工作,下面具体谈其接线方法。
一、改接原理三相异步电机是利用三相互隔120°角度的平衡电流,通过定子绕组时产生一个随时间变化的旋转磁场,以驱使电动机运转工作的。
在谈到三相异步电机改单相使用之前,先要说明单相异步电动机旋转磁场建立问题,单相电动机只有在建立旋转磁场后才能够起动。
它之所以没有初始起动转距,是因为在单相绕组中建立起的磁场不是旋转的,而是脉动的,换句话说,它对定子来讲是不动的。
在这种情况下,定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的,因为没有旋转磁场,所以就不能使电机起动运转。
但是电动机内部两个绕组的位置有空间角度差,若设法再产生一不同相的电流,使两相电流在时间上有一定的相位差,才能产生旋转磁场,使电机起动。
因此单相电动机的定子除了有工作绕组外,还必须有起动绕组。
根据此原理,可利用三相异步电机定子的三相绕组,将其中一相绕组线圈采用电容或电感移相的方法,使两相通过不同的电流,这样就能建立旋转磁场,使电动机起动运转。
当三相异步电机改为单相电源使用时,其功率仅是原来的2/3。
二、改接方法要把三相电机使用在单相电源上,可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联,再与另一相绕组并联接入电源。
这时,两个绕组里的磁通量在空间上虽然有相位差,但因工作绕组和起动绕组都是接在同一电源上,如按时间来讲,电流是相同的。
因此,只有在起动绕组上串联一只电容器、电感线圈或电阻,才能使电流有相位差。
在接法上为了增大起动转矩,可用一台自耦变压器将单相电源的电压由220V升到380V,示意图如图1所示。
三相异步电动机的接法与小型三相异步电机单相运行
三相异步电动机的接法与小型三相异步电机单相运行目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
切不可误将星形接成三角形，将烧毁电机。
二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。
如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。
如电机已经是星形接法，则不能再接到380V电源上。
对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
１．电动机单相运行时的连接方式（１）三相绕组的三角形连接如图１所示。
将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。
这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
（２）三相绕组的星形连接将电容器接在任意两个端子上（如图３中接Ｖ１、Ｕ１），２２０Ｖ市电则加在余下的端子Ｗ１和电容Ｃ的任一端上。
这样，电机就可旋转。
如需改变电机转向，则将市电的一端从Ｕ１换接到Ｖ１端即可（如图４所示）。
２．电容器的容量选择小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。
一般电容容量值选择如附表所示。
如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量Ｃ（Μｆ）＝Ｐ（Ｗ）／１７，Ｃ的单位是μＦ，Ｐ的单位是Ｗ；当用作三角形连线时，所选电容容量Ｃ（μＦ）＝Ｐ（Ｗ）／１０。

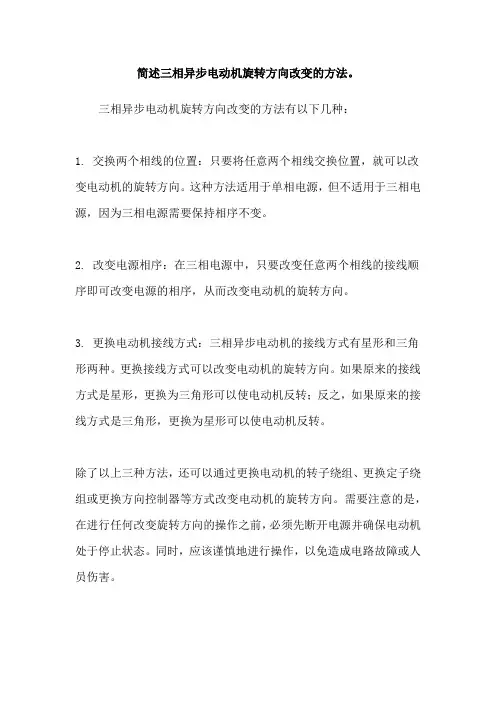

简述三相异步电动机旋转方向改变的方法。
简述三相异步电动机旋转方向改变的方法。
三相异步电动机旋转方向改变的方法有以下几种：
1. 交换两个相线的位置：只要将任意两个相线交换位置，就可以改变电动机的旋转方向。
这种方法适用于单相电源，但不适用于三相电源，因为三相电源需要保持相序不变。
2. 改变电源相序：在三相电源中，只要改变任意两个相线的接线顺序即可改变电源的相序，从而改变电动机的旋转方向。
3. 更换电动机接线方式：三相异步电动机的接线方式有星形和三角形两种。
更换接线方式可以改变电动机的旋转方向。
如果原来的接线方式是星形，更换为三角形可以使电动机反转；反之，如果原来的接线方式是三角形，更换为星形可以使电动机反转。
除了以上三种方法，还可以通过更换电动机的转子绕组、更换定子绕组或更换方向控制器等方式改变电动机的旋转方向。
需要注意的是，在进行任何改变旋转方向的操作之前，必须先断开电源并确保电动机处于停止状态。
同时，应该谨慎地进行操作，以免造成电路故障或人员伤害。
电动机、吹风机接线图解(含单相电容、三相异步电动机、单三相吹风机)
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。
三相异步电动机的单相运行
对于功率因数较低的电机，可以使用无功补偿设备来提高功率因数，从而改善电机的运 行性能。
调整电机接线方式
调整接线方式
如果电机的接线方式不正确，会导致电机无 法正常运行。应根据电机的铭牌要求，正确 连接电源线，确保三相电源平衡，以避免单 相运行的情况发生。
增加电容补偿
对于一些特定类型的电机，可以在电源侧增 加电容补偿装置，通过电容的移相作用，使 电机在单相电源下也能正常运行。但这种方 法需要专业人员进行操作，以免造成安全事 故。
详细描述
三相异步电动机需要三相电源来产生旋转磁场，从而获得启动转矩。在单相电 源供电时，由于缺少了一相电源，电动机无法获得足够的启动转矩，导致启动 困难。
启动电流大
总结词
在单相电源供电时，三相异步电动机的 启动电流会增大，这可能导致电气线路 过载。
VS
详细描述
由于电动机在单相运行时启动转矩不足， 为了获得足够的启动转矩，电动机的电流 会增大。这种增大的启动电流可能导致电 气线路过载，从而损坏电动机或电气线路 。
02
保证供电线路的连接良好，防止出现接触 不良或断线的情况。
03
在电源入口处加装滤波器或电容器，减少 电源中的谐波干扰。
04
定期检查和维护供电设备，确保其正常运 行。
04 三相异步电动机单相运行 的解决方案
更换损坏的电机或修复故障
更换损坏的电机
如果电机损坏严重，无法修复，应更换新的电机。在选择新电机时，应确保其与原电机型号、规格一 致，以确保正常运行。源自02控制负载变化03
调整电机参数
如果负载变化较大，可能会影响 电机的正常运行，应尽量避免这 种情况发生。
根据实际负载情况，可以适当调 整电机的相关参数，以优化电机 的运行效果。
三相电动机改用单相运行的方法和原理p
实验 现 象 “ 叫 蝉 ”靠 近 观 察 者 时 ， 音 调 变 制 作 方法 取 一小 竹 筒 ， 用烧 红 的 细铁钉
高； “ 叫蝉” 远离观察者 ， 音调变低 ； 实验表明观
ｊ ｓ ｉ ｎ ２ ０ ７ 。 ）＝ Ｋｌ （ 一０ ． ８ ９ １ ＋０ ． ４ ５ ４ ） ） 。
后灯泡 的 电阻， 假 定仍 由 ／ Ｒ决 定， 则 Ｒ ＝ ２ ２ ０ 。 ／ １ ０ ０— ４ ８ ４ ｆ ￣ ， ｒ 表 示 每组 线圈 的 电阻经测定 约为 ２ １ Ｑ。
设 Ｊ ＝Ｊ ｌ ， Ｊ ＝ Ｊ ２ ， Ｊ 山＝ Ｊ 。 则 Ｊ＝ Ｊ ｌ ＋Ｊ ２ 。
又 参考文献 ຫໍສະໝຸດ 右端挂重物调节平衡 ， 闭合开关 。 用打火机给铝 片加 热 ， 左端 上升 与触 头接 触 ， 电路 导通 ， 灯 泡 发 光， 蜂鸣器发出响声 ， 说明空气受热 向上运动 ， 从
而 演示 了热气 流上升 产生 的微 小作 用 力 。 利用此 装置 还 可‘ 以演 示 通 电 线 圈 周 围存 在 磁场， 空气 的浮力 等 微小 作用 力 。 实验之 前 ， 应 检 查 钢针是 否 光滑平 直 并 用砂 纸打磨一 下横 梁和触 头 ， 使 接触 良好 。． ４ 装置优 点
（ Ｓ） ９ ． ２ ０ ０ ６ ． ６ １ ．
民 间玩 具“ 叫蝉’ ’ 的 多普 勒 效 应 分 析
孙 国标
绍 兴 柯 桥 中学 ， 浙 江省 绍 兴 县 ３ １ ２ ０ ３ ０
“ 叫蝉 ” 是 一 种 用 竹 木 制 作 的 民 间玩 具 ， 由
在竹 筒 的底 部戳 穿 一 小 孔 ， 让 一 细 线 穿 孔 系牢 。 再取 一 根筷 子 ， 在 其 粗 端 用 刀 刻 一 凹槽 ， 在 槽 中 熔 入 少许 松 香 ， 细 线 的另 一 端套 在 凹槽 中可 以 自 由转 动 。 用 万 能 胶 粘 一 对 透 明薄 绢 作 为 翅膀 ， 稍
造成三相异步电动机单相运行的原因及预防措施
造成三相异步电动机单相运行的原因及预防措施作者：王克胜来源：《科技资讯》2013年第16期摘要：本文通过对三相异步电动机可能单相运行的危害和造成的原因进行了分析，提出了避免电动机单相运行的措施，为各企业电动机的安装和维护提供了依据，因本人水平有限，有不对之处，请大家批评指正。
关键词：电动机安全运行预防措施中图分类号：TM343 文献标识码：A 文章编号：1672-3791（2013）06（a）-0113-02在现代工业生产中，电动机的应用非常广泛，各种类型，各种电压型式和各种电压等级的电动机层出不穷，本文仅以目前生产活动中最常用的三相异步电动机为例，简要说明造成其单相运行的原因及预防措施。
1 三相异步电动机单相运行所造成的危害三相异步电动机有Y型和△型两种接线方式。
当Y型接线的电动机发生单相运行时，断线的一相电流为零。
其他两相相电流变为线电流。
同时会造成零点漂移，其相电压也会增加。
当△型接线的电动机内部断线时，电动机在三相电源的作用下，变为V型接线。
两相相电流增大1.5倍。
当△型接线的电动机外部断线时，相当于两相绕组串联后与第三组绕组并联接于两线电压之间。
串联的两绕组电流不变。
另外的第三组电流将增加1.5倍。
综上所述，当电动机发生单相运行后，其绕组电流迅速增加，绕组和金属外壳迅速发热，烧毁绕组绝缘，进而烧毁电动机绕组，影响正常生产活动的进行并且如果现场环境不好，周围堆积有易燃物品，非常容易引发火灾，造成更为严重的后果。
2 目前电动机运行的主要控制方式因电动机的起动电流为运行电流的5～7倍，如直接起动会造成电动机起动电流过大，起动特性不好，所以起动运行方式常采用以下几种。
2.1 直接起动运行方式一般7千瓦以下的小功率电动机起动电流对设备运行的影响不大。
所以经常采用三相空气开关或漏电保护器或通过磁力起动器，直接起动和运行电动机。
2.2 Y/△起动运行方式此方式适用于△型接线运行的电动机，利用交流接触器的接线组合，起动时电动机采用Y 型接法降低起动电流，提高起动转矩，起动后自动采用△型接法进入正常运行状态。
三相电机改单相 怎么改 改完功率能达到多少 做好有电路图
三相电机改单相怎么改改完功率能达到多少做好有电路图改动后功率会下降1/3，转速不会变，将电机接成三角形，一根线接零线，一根线接火线线，另一根线和火线之间接一个电容，估计20微法就可以了。
改动后三相绕组部分绕组没有充分利用，切空间旋转磁场也跟三相旋转磁场有很大差异，总体表现为电机的实际输出功率下降。
具体电容参数以及接法：一.1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取450V以上。
电容量按C=14．6In选取，式中In为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
二.原来星形接法尽量改为三角形接法，（星形接法与三角形接法电压是根号3 倍）三相电机改单相的具体接线方法小功率三相电动机在单相电源上运行的接法，图LJ是它的接线图，图中B相和C相绕组相当于电容式电机的主绕组，A相绕组相当于辅助绕组，C2和K是辅助启动元件，电动机起动后关掉K从而切断C2减少A相绕组的电流。
搜问互助六团中级团合作回答者：1人 2012-02-04简单方法，任意每组一头并掉，另三头接电，放一钢珠里面，会转是对了，不转圈对调每组线头，直到会转圈。
三相改单相加一只电容就可以，一般取功率的百分之五左右。
有六个线头不知道怎么分用万用表测电阻，通的，是一对。
追问：测过有4根线的电阻一样还有两根线的电阻是一样的是不是电机绕组烧了呢？回答：我说的是，测导通，断定，每一个绕组的2个头。
追问：是啊我是那样测的但是有一个头跟另外三个头是导通的还有一个头只跟一个头导通回答：那你就是短路了吗？一个头，和一个头，导通，才是一个绕组你到底明白电机不？不行，你就找专业的修理吧。
整错了，烧了，损失更大。
介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。
有6种：一、加电容法Ｙ形接法的三相异步电机按下图所示改接：△形接法的三相异步电机按下图所示改接：此时电机的输出功率为标称功率的55%～90% 。
三相异步电动机改为单相使用时的计算
SB
S
R(b)三角形接线
（a）星形接线
图4—6另外两种改单相运行的接线法
（2）对于绕组为△形接法的电动机；可按图4—6（b）所示的方法接线。起动时，反复开闭开关S。待电动机达到额定转速时，断开开关S，电动机便可带负载运行了。采用这种方法，电动机的起动转矩较小。
三相异步电动机改为单相使用时的计算
在只有单相电源的场合，若敷设三相电源投资上又不合算，这时可以用相序变换法将三相电动机用于单相电源。
1.相序变换法原理
相序变换法，实际上是将单相电源通过L、C电路获得三相对称电压的裂相方法。重要的是正确确定电感和电容值。现将L、C计算公式推导如下；
图4—4（a）是电路图，图4—4（b）是电流电压矢量图。由
及
U
IU
LIUV
IV推导L、C的电路图
V
CIWVIW
W
可得 或写成；
式中； L—电感（H）
C—电容（F）
—角频率，
S—电动机视在功率（VA）
—电动机额定电压（V）
I—电动机线电流（A）
—功率因数角
2.利用L、C电路的接法将三相异步电动机改为单相使用的计算
☞例；一台额定电压为380V、额定功率为1.1KW、功率因数为0.8的三相电动机，欲用于单相220V电源运行，试求L、C参数。
SB
SB
图4—5 三相电动机改单相使用接线
起动电容器的电容量 可根据电动机起动负载而定，一般为工作电容器的 倍，即
实际上1KW以下的电动机可以不加起动电容器，只要把工作电容器的电容量适当加大一些即可。一般以每0.1KW用工作电容量约为 ，耐压不小于450V。
采用单相电源供电的三相异步电动机接线方法
采用单相电源供电的三相异步电动机接线方法三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点，被广泛应用于工农业生产。
三相电动机的电源应是三相电源，但实际上常会遇到只有单相电源的问题，特别是在家用电器上用的都是单相电动机，坏了以后想用三相电动机代替，就必须做适当的改接，以使三相电动机适应于单相电源而正常工作，下面具体谈其接线方法。
改接原理三相异步电机是利用三相互隔120°角度的平衡电流，通过定子绕组时产生一个随时间变化的旋转磁场，以驱使电动机运转工作的。
在谈到三相异步电机改单相使用之前，先要说明单相异步电动机旋转磁场建立问题，单相电动机只有在建立旋转磁场后才能够起动。
它之所以没有初始起动转距，是因为在单相绕组中建立起的磁场不是旋转的，而是脉动的，换句话说，它对定子来讲是不动的。
在这种情况下，定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的，因为没有旋转磁场，所以就不能使电机起动运转。
但是电动机内部两个绕组的位置有空间角度差，若设法再产生一不同相的电流，使两相电流在时间上有一定的相位差，才能产生旋转磁场，使电机起动。
因此单相电动机的定子除了有工作绕组外，还必须有起动绕组。
根据此原理，可利用三相异步电机定子的三相绕组，将其中一相绕组线圈采用电容或电感移相的方法，使两相通过不同的电流，这样就能建立旋转磁场，使电动机起动运转。
当三相异步电机改为单相电源使用时，其功率仅是原来的2／3。
改接方法要把三相电机使用在单相电源上，可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联，再与另一相绕组并联接入电源。
这时，两个绕组里的磁通量在空间上虽然有相位差，但因工作绕组和起动绕组都是接在同一电源上，如按时间来讲，电流是相同的。
因此，只有在起动绕组上串联一只电容器、电感线圈或电阻，才能使电流有相位差。
在接法上为了增大起动转矩，可用一台自耦变压器将单相电源的电压由220v升到380V，示意图如图1所示。
单相异步电动机的工作原理
单相鼠笼式异步电动机的工作原理单相鼠笼式异步动机由单相电源供电,它直接接到 220 伏单相交流电源上就能工作,但要采取一定的措施,否则启动不起来.我们日常生活用的一些家用电器,如空调器、 电冰箱、 洗衣 机、电扇等广泛应用着单相异步电动机.单相异步电动机的工作原理当给三相异步电动机的定子三相绕组通入三相交流电时,会形成一个旋转磁场,在旋转磁场的作用下,转子将获得启动转矩而自行启动.当三相异步电动机通入单相交流电时就不能产 生旋转磁场.下面来分析单相异步电动机定子绕组通入单相交流电时产生的磁场情况.如下图所示为一台简单的单相异步电动机原理图,定子铁心上布置有单相定子绕组,转子为鼠笼结构.交流电流波形电流正半周产生的磁场 电流负半周产生的磁场当向单相异步电动机的定子绕组中通入单相交流电后,由上图可见,当电流在正半周与负半周不断交变时,其产生的磁场大小与方向也在不断变化〔按正弦规律变化〕 ,但磁场的轴线 则沿纵轴方向固定不动,这样的磁场称为脉动磁场.当转子静止不动时转子导体的合成感应电动势和电流为 0,合成转矩为 0,因此转子没有启动转矩.故单相异步电动机如果不采取一定的措施,单相异步电动机不能自行启动,如果用 一个外力使转子转动一下,则转子能沿该方向继续转动下去.单相异步电动机根据其启动方法或者运行方法的不同,可分为单相电容运行电动机； 单相电45 90 225 315 360 270 135 180 t容启动电动机；单相罩极式电动机等.下面分别介绍.单相异步电动机容量普通较小,运行性能较差.图 1 单相电容运行异步电动机原理图<a>接线图<b>电流相量图图 1 是单相电容运行异步电动机工作原理图.单相电容式异步电动机的定子铁芯上嵌放两套绕组：主绕组 U1—U2 〔主绕组又称工作绕组〕和副绕组 Z1—Z2 〔副绕组又称启动绕组〕 . 两套绕组在空间的位置上互差 90 度电角度.在启动绕 Z1—Z2 中串入一个电容器 C 后再与工作绕组并联,然后接到单相电源上.设流过启动绕组 Z1－Z2 的电流为 iz,流过工作绕组 U1—U2 的电流以为 iu,当接上电源后,由于电容的充放电作用,iz 落后于 iu90 度,流过两套绕组的电流 iz 与 iu 在相位上相差 90 度,如图 2 所示.设电动机两个绕组接上交流电源后,电流为正值时,电流从绕组的头端进去尾端出来；电流为负值时,电流从绕组的尾端进去头端出来.从图 2 可看到：在 t＝0 瞬间,iz=0,绕组 Z1—Z2 中无电流流过；而这瞬时 iu 为负的最大值,绕组 U1—U2 中电流由 U2 进 Ul 出.用右手定则可判断,此时电动机中会产生如图 2 所示磁场,其合成磁场方向向下.从图 2 可看到：在ωt=π/2 瞬间,iu＝0,绕组 U1—U2 中无电流流过；这瞬间 iz 为正的最大值,绕组 Z1-Z2 中电流从 Z1 进Z2 出.此时电动机内磁场分布如图 2 所示,其合成磁场方向较 t=0 时刻顺时针方向旋转了 90 角度.在ωt=3 π/2 瞬间,iz＝0,绕组 Z1—Z2 中无电流流过；这瞬间 iu 为正的最大值,绕组 U1 —U2 中电流从 U1 进 U2 出.此时电动机内磁场分布如图 2 所示,其合成磁场方向较t=π/2 时刻顺时针方向旋转了 90 角度.依此类推,可看到单相鼠笼式异步电动机中 iz 与 iu 两个电流在单相异步电动机中产生的合成磁场也是旋转磁场,如图 2 所示.单相鼠笼式异步电动机转子也是鼠笼式转子,即转子绕组是两端由短路环连接的鼠笼条. 鼠笼条反方向切割旋转磁场 ,产生感应电动势和感应电流 .在旋转磁场作用下,受电磁力使转子转动.只要改变工作绕组或者启动绕组的首端、尾端与电源的接线,就可改变旋转磁场旋转方向,控制电动机的正反转.单相机电正反原理只要把工作绕组或者启动绕组的两个接线对调一下就行,产生相反方向的磁场,机电就反转了.左边是单向运转的电路图.右边是正反转的电路图,如双桶洗衣机的洗涤机电.正反转的机电,普通将运行绕组与启动绕组做成一样,可以互换.单相机电有两个绕组：主绕组又称工作绕组或者运行绕组,副绕组又称启动绕组,有的小负载单相机电这两个绕组彻底一样,互相可以交换,但多数单相机电〔带较大负载的农用机电〕为了增大启动力矩,副绕组线圈细、匝数多、阻值大；副绕组与主绕组之间有一启动电容；只要交换两个绕组中的一个绕组的首尾接线就可反转,交换电源 L/N 是无效的.当两绕组彻底一样,机电可能是三端子接线,1,3 为两绕组的公共接线端,接交流电源的 L, 2/4 端子之间联有启动电容, 如果交流电源的 N 端接端子 2 为正转,则 N 改接端子 4 为反转；如果是四端子,见图四接线；图 3：三端子单相机电[两绕组相同]图四：四端子单相机电[两绕组相同]农用单相机电的主/副绕组不一样,不能采用上面交换主/副绕组的做法,否则,会烧坏机电, 普通应有四个端子:1/2 为主绕组,3/4 为副绕组,正转见图五:图五如果要反向转动,正确的做法是交换一个绕组的首尾接线,主副绕组的区分很简单,根据阻值就可判断出.<本文转自电子工程世界： eeworld ./mndz/2022/0317/article_15165.html>一、单相异步电动机的结构单相异步电动机中,专用机电占有很大比例,它们的结构各有特点,形式繁多.但就其共性而言,电动机的结构都由固定部份---定子、转动部份----转子、支撑部份---端盖和轴承等三大部份组成.1、机座2、铁心3、绕组4、端盖5、轴承6、电容7、铭牌1、机座机座结构随电动机冷却方式、防护型式、安装方式和用途而异.按其材料分类,有铸铁、铸铝和钢板结构等几种.铸铁机座,带有散热筋.机座与端盖联接,用螺栓紧固.铸铝机座普通不带有散热筋.钢板结构机座,是由厚为 1.5-2.5 毫米的薄钢板卷制、焊接而成,再焊上钢板冲压件的底脚.有的专用电动机的机座相当特殊,如电冰箱的电动机,它通常与压缩机一起装在一个密封的罐子里.而洗衣机的电动机,包括甩干机的电动机,均无机座,端盖直接固定在定子铁心上.2、铁心铁心包括定子铁心和转子铁心,作用与三相异步电动机一样,是用来构成电动机的磁路.3、绕组单相异步电动机定子绕组常做成两相：主绕组〔工作绕组〕和副绕组〔启动绕组〕 .两种绕组的中轴线错开一定的电角度. 目的是为了改善启动性能和运行性能.定子绕组多采用高强度聚脂漆包线绕制.转子绕组普通采用笼型绕组.常用铝压铸而成.4、端盖相应于不同的机座材料、端盖也有铸铁件、铸铝件和钢板冲压件.5、轴承轴承有滚珠轴承和含油轴承.电风扇电动机结构单相电容运转异步机电工作原理与故障分析 [复制]发表于 2022-1-22 14:56:14一、单相异步机电的定义与标识说明1、单相异步机电是指由单相电源供电的电动机,但它并不表示机电的定子上惟独一相绕组, 它是由空间上相差90°相位角的两套绕组构成,二者共同产生旋转磁场,在转子上产生转矩而旋转的电动机.2、YD〔S〕Kaa-bc 所代表的意义Y—异步； D〔S〕—单〔双〕轴； K—空调用； aa 代表功率名义值； b 代表极数； c 为设计序号或者其它意义以 YDK24-6 T 为例说明如下设计序列号为 T、功率名义值为 24W 、极数为 6 极的单轴伸空调用异步电动机.1、固定部份—定子；由定子铁芯、定子绕组和机座〔壳〕组成.定子铁芯是机电磁路的一部份,普通由 0.5mm 硅钢片叠压而成,片与片之间相互绝缘,以减少涡流损耗.定子绕组普通由高强度聚酯漆包线绕制而成.机座〔或者机壳〕普通由A3 钢板冲制而成,大机电〔单相〕则是钢板卷筒后在与铸铝端盖配合而成,三相机电普通均为铸铁机座.2、转动部份—转子：由转子铁芯、转子绕组〔纯铝〕、转轴〔45＃碳结钢〕组成.单相电容运转异步机电与三相机电的区别：三相机电的绕组在空间按120°电角度分布,单相异步机电则按则按90°电角度分布,见下图.在单相机电中,由于单相绕组产生的是脉振磁场,机电没有起动转矩,不能起动,如右图表示：i=Icosωt要使单相机电具有起动转矩并旋转,就必须使其分相,普通的,单相机电分相有以下几种型式：1、电阻分相2、电容分相3、罩极分相空调风机用单相异步机电几乎均采用第二种方式,即要使单相机电既能运转又能独立启动, 就必须在机电定子铁芯中嵌放轴线在空间相隔90°电角度的两相绕组,其中一相绕组称为主绕组〔用 M 表示〕 .另一相称为副绕组或者起动绕组〔用 A 表示〕 .副绕组串接一移相元件电容器,形成事实上的两相电源.原理如下图示：在单相机电中,若定子上的主、副两相绕组彻底对称,两相绕组接到两相对称电源上,则与 4 页三相机电图示一样,也产生在空间旋转的圆形旋转磁场.可见对称两相绕组通入对称两相电流产生的旋转磁势与三相机电产生旋转磁势一样.其旋转速度与电源频率和机电极数有关：即 n＝2×60f/p,其中"f"—电源频率〔Hz〕"p"—机电极对数"n"—磁场旋转转速,即机电同步转速〔r/min〕当机电中磁场以n速度旋转时,处于旋转磁场中的转子导条就会切割磁力线而产生感应电势和感应电流,感应电流在磁场的作用下产生电磁力和电磁力矩,行成一定的转速n’.普通情况下机电转速n’不等于旋转磁场转速n.因为n’= n 时,转子导条相对旋转磁场是静止的, 导条中就不会产生感应电势和感应电流,机电就不会产生电磁力矩,机电转速就会自然下降. 因转子速度始终低于旋转磁场速度,故称此种机电为"单相异步电动机".前面讲到,单相绕组产生的是一个脉振磁场,因此单相机电的启动转矩为零,即机电不能自行启动,要使单相机电能够自行启动,就必须如同三相异步机电一样,在机电内部产生一个旋转磁场.产生旋转磁场最简单的方法是在两相绕组中通入相位不同的两相电流.因此在单相异步机电中必须有两套绕组,一套为工作绕组,另一套为副绕组或者启动绕组,工作绕组或者主绕组 M 与副绕组A 的轴线在空间相隔90°电角度,副绕组串联一个适当的电容 C〔电容选配不当会使机电系统变差,如片面增大或者减小电容量,负序磁场可能加强,使输出功率减小性能变坏, 磁场可能会由圆形或者近似圆形变为椭圆形〕再与工作绕组并接于电源.由于副绕组串联了电容, 所以副绕组中的电流在相位上超前于主绕组电流,这样由单相电流分解成具有时间相位差的两相电流 M 和 A<也就是事实上的两相电流>,于是机电的两相绕组就能产生圆形或者椭圆形的旋转磁场.由于大多数情况下两相绕组总是不对称的,谐波分量较多,因此单相异步机电的性能总要比三相异步机电差得多.谐波对机电的影响主要有以下三个方面：1、使机电的附加损耗增加；2、引起机电振动并产生噪音；3、产生附加转矩,使机电的启动发生艰难〔某些位置较大、某些位置又较小、某些位置干脆就不能启动,削弱办法之一,就是采用斜槽转子.这就是我们看到的转子槽是斜的原因之一〕作为单相异步电动机其调速方法有三种：〔1〕变极调速；〔2〕降压调速；〔3〕抽头调速.在单相机电中,有倍极调速和非倍极调速之分.倍极调速机电普通定子上惟独一套绕组,用改变绕组端部联接方法获得不同的极对数以达到调整旋转磁场的转速.在极数比较大的变极调速中,定子槽中安放两套不同极数的独立绕组,实际上相当于两台不同极数的单速机电的组合,其原理和性能与普通单相异步机电一样降压调速方法不少,如串联电抗器〔吊扇〕、串联电容、自耦变压器和串联可控硅调压调速. 空调中最常用的调压调速是可控硅〔塑封〕调压调速.可控硅调速是改变可控硅导通角的方法,改变电动机端电压的波形,从而改变了电动机的端电压的有效值.可控硅导通角α1=180°时,机电端电压为额定值,α1＜180°时电压波形如下图实线部份,机电端电压有效值小于额定值,α1 越小,电压越低,如下图：塑封 PG 机电就是可控硅降压调速.对于塑封 PG 机电,其绕组工作原理与抽头机电一致,但不同之处在于塑封 PG 机电的输入电压不是直接接到电源上的,而是通过可控硅的输出端施加电压于机电上的,其可控硅的输出电压是可调节的.其电气原理图见图 3,调速是利用机电输出转矩与机电输入电压成近似一次关系,通过改变机电输入电压来改变机电的输出转矩,起到调节机电转速的作用,其原理如下图示：该结构是在机电的轴上装有一个磁环,它普通有 6 极磁环与 2 极磁环 2 种.当机电转子旋转一圈时,磁环也旋转一圈,磁环与 PG 板中的霍尔元件相感应,6 极磁环会在 PG 板的 OUTPUT〔白〕脚中输出 3 个脉冲,2 极磁环会输出 1 个脉冲,这样根据输出脉冲的数量就可以知道机电的转速.在可控硅中设定有预定的转速值,将它与从 PG 块中采样取得的转速值相比较,当转速偏低时,则提高可控硅的输出电压〔可控硅导通角变大〕 ,当转速偏高时,则降低可控硅的输出电压〔可控硅导通角变小〕 ,这样通过 PG 信号的反馈调节可控硅输出电压就实现了对机电的平滑调速.由于可控硅的输出电压不会高于其输入电压,因此在机电设计时要保证机电达到高风档的转速时其可控硅的电压不高于工作的额定电压.如我国额定电压为 220VAC,则设计时的可控硅电压普通设计为 180VAC~200VAC 摆布.此参数值设定太低则造成机电材料浪费,且可控硅若损坏击穿后机电直通市网电压,其机电温升会较高；若此参数值设定过高则会造成市网电压降低时,有可能达不到设定的额定转速,影响空调的能力电容运转电动机在调速范围不大时,普遍采用定子绕组抽头调速.此时定子槽中放置有主绕组、副绕组与调速绕组,通过改变调速绕组与主、副绕组的联接方式,调整气隙磁场大小与椭圆度来实现调速的目的.普通电容运转单相机电,主绕组与副绕组嵌在不同的槽中,绕组与铁芯间由聚酯纤维无纺布〔DMDM 或者 DMD〕隔开,其在空间普通相差 90 度电角度,且副绕组通过串联一个工作电容器后与主绕组并接于电源.当机电通电后,主绕组与副绕组在气隙中共同形成一个有方向有幅值强度的旋转磁场.其方向与主、副绕组所处的空间位置等有关,它决定了机电的转向；其幅值强度则与主副绕组的参数设计有关,它决定了机电输出力矩的大小.该旋转磁场与转子鼠笼转子相互作用,使电动机按一定的方向旋转.若调换主副绕组的空间位置,则旋转磁场的旋转方向会相反,该反方向的旋转磁场与转子相互作用,使电动机的转向也会相反.抽头调速可分为 T 型抽头调速和 L 型抽头调速.L 型抽头调速又可分为主绕组抽头L-1 型和副绕组抽头 L-2 型. 目前最常用的是 T 型抽头调速和副绕组抽头L-2 型调速.原理路线图见下T 型抽头调速优点：中、低档运行绕组温升低；缺点：机电高档效率低,主绕组易形成匝间短路〔见企业技术标准 13 设计案例的 DC03.043-001"YDK29-8E 机电匝间短路案例分析"〕. L 型抽头调速优点：机电高档效力高,绕组不易形成匝间短路；缺点：中、低档运行绕组温升高.不论哪种调速,都各有优缺点,选用哪种除要考虑设计时要达到哪个结果,还要考虑机电的经济性,普通 L 型较经济〕 .A> 空载输入电流：是指机电在额定工作电压、额定电源频率、额定电容下、空载运行〔轴上输出功率为零〕情况下,流入电动机的电流称为空载电流.单位： A 或者mA.B>空载输入功率：是指机电在额定工作电压、额定电源频率、额定电容下、空载运行〔轴上输出功率为零〕情况下,输入电动机的功率.这部份功率消耗主要表现在磁场储能,定、转子绕组铜耗和铝耗,交变磁通在铁芯损耗,通风、轴承磨擦产生机械损耗.单位： W 〔瓦〕C>负载输入电流：是指电动机在额定工作电压、额定电源频率、额定电容、带额定负载运行在额定转速下,所输入机电的电流.单位： A 或者mA.D>额定负载输出功率：是指电动机在额定电压、额定电源频率、额定电容、带额定负载运行在额定转速下,轴伸所输出的有功功率.单位： W 〔瓦〕E>温升：指电动机在额定测试条件下运行,内部绕组与铁芯部份的温度相对于测试环境温度的升高值. 目前较常用的测试温升方法为绕组电阻法.F>噪音：机电噪音可分为机械噪音和电磁噪音.机械噪音通常由机电装配不良定、转子磨擦与轴承声等形成.电磁噪音通常由定、转子气隙不均匀或者磁场过于饱和造成,定、转子气隙不均匀受装配零部件同轴度的影响较大,磁场过于饱受所设计功率较大机电的材料限创造成.噪音用分贝 dB 表示.A〕整机噪音与振动：机电噪音值在某一频段存在峰值,此噪音峰值频段与整机固有频率相接近或者重合,形成共鸣、共振和整机噪音.整机预防与解决措施：在机电确认阶段将机电噪音峰值频段与整机固有频率错开〔这就是普通情况下一次送样不能成功的原因之一,也是我们一般遵循的,只要是系统中的对机电有影响的零部件如支架和风轮风叶等的改变,就必须装整机做噪音等测试〕机电,空调钣金件上加阻尼胶,调整风叶形状、增加机电支架刚性〔如04 年今年 3 月份汕头浮现较多 71S振动和噪音严重的问题,后将机电支架加强后上述现象全部消失〕、机电安装脚上加胶垫,调整空调板金件的形状、厚度,调整机电极数、定转子的槽配合、定转子直径、定转子气隙、转子斜槽度、铁芯长度、轴承距离等.B>转速不一致：风叶的变化〔不同厂家不同模号〕、蒸发器片距变化、风道的变化、测试环境的变化〔温度、湿度〕、机电工艺波动的原因〔铝环、定子端部高度控制、绕线模具变化、气隙变化、硅钢片材料变化等〕 .C>电磁声：定子椭圆、同轴度大、轴承距过大、端盖强度不够、磁路设计不对称.D>轴承声：装配过程轴承损坏、轴承油脂声、轴承与轴承室配合松动.E>磨擦声：定转子相擦、错片、异物、漆瘤与风轮风叶变形和转轴弯曲等.F>转速低：转子导条和端环截面过小、定转子气隙偏大；G>温升高：铁芯长度偏低、漆包线截面偏小〔即铁、铜耗过大〕、散热不良；H>机电冒烟：〔1〕绕组匝间短路；〔2〕焊接线不良导致接触电阻过大,机电发热；<3>电容器击穿,导致电路的容性成份消失,机电单相运行〔事实上机电无法运行,处于堵转状态〕；I〕机电漏电：机电内部或者引出线绝缘不良；J〕机电转速下降机电部份绕组匝间短路；电容器容量衰减；转子断条：K〕机电失速〔保护〕或者不转霍尔元件失效；可控硅击穿.即使霍尔元件正常,信号有反馈,但因可控硅已经击穿,电压已不可调；转子被异物卡滞或者机电无电和烧毁；在机电设计已是最优化状态下,下述要求可增加成本：1、负载不变情况下,要求提高转速〔即提高功率〕；M∝P/V M：力矩 P：功率 V：转速2、负载不变情况下,要求降低温升；1．气隙〔mm,普通选 0.25 到 0.35mm〕变小.气隙越小,谐波漏抗越大,导致最大转矩和启动转矩降低；同时杂耗增大、效率降低、温升增高；2．增多槽数.槽数多了,机电的漏抗减小,导致最大转矩和启动转矩有所增加,效率和功率因数有所增加,因为绕组分散,绕组接触铁芯的散热面积增加,温升会降低；3.定转子槽配合.如果槽配合选择不当,可引起较大的附加转矩〔使启动性能变坏,甚至启动不起来〕、附加损耗增大,导致温升增高；4．增加铁芯长度以降低磁密〔磁密很饱和时〕、增大漆包线直径以降低电密、使用铁损小的硅钢等从而降低温升.。
《电机与变压器》期末试题(共三套)
《电机与变压器》期末试题（共三套）试题一一、填空题（每空1分，共25分）1、电动机按用电类型可分为电动机和电动机。
2、电动机按其转速与电网电源频率之间的关系可分为电动机和电动机。
3、电动机的转动方向与的转动方向相同，它由通入三相定子绕组的交流电流的决定。
4、常用的启动方法有自耦变压器降压启动、降压启动、延边三角形降压启动和定子绕组串电阻降压启动。
5、电动机工作在时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的损耗。
6、三相电动机定子绕组的连接方法有和两种。
7、三相异步电动机减小启动电流的方法是。
8、如果在单相异步电动机的定子铁心上仅嵌有一组绕组，那么通入单相正弦交流电时，电动机气隙中仅产生磁场，该磁场是没有的。
9、单相电容运行电动机的结构简单，使用维护方便，堵转电流小，有较高的效率和功率因数；但启动转矩较，多用于电风扇、吸尘器等。
10、电容启动电动机具有的启动转矩（一般为额定转矩的1.5~3.5倍），但启动电流相应增大，适用于启动的机械，如小型空压机、洗衣机、空调器等。
11、通过改变晶闸管的导通角调速，可以使电风扇实现调速。
12.电动机的转矩与电压的平方成正比，若电源电压过低，将造成启动转矩而无法启动。
13.直流电动机启动瞬间，启动电流很大，通常可达到额定电流的倍。
14、电动机从原来的三相运行改为单相运行，必须依靠串接来移相（分开电流相位），才能产生。
15．直流电动机按励磁方式分类，有和自励两类。
自励的励磁方式包括、和复励等。
二、判断题（请将下列判断正确的在括号内打“√”,错误的打“×”。
每小题1分，共计15分）（）1、额定功率是指三相电动机工作在额定状态时轴上所输出的机械功率。
（）（）2、直流电动机可以采用“星/三角”降压启动。
（）（）3、额定转速表示三相电动机在额定工作情况下运行时每秒钟的转数。
（）（）4、不能将三相异步电动机的最大转矩确定为额定转矩。
（）（）5、电动机电源电压越低，定子电流就越小。
三相异步电动机改为单相运行的几种方法
•三相异步电动机改为单相运行的几种方法在某些场合只有220V单相动力电源，而要使用的电机却是三相的，如何将此三相电机用在单相电源上以下介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。
一、加电容法Ｙ形接法的三相异步电机按下图所示改接：△形接法的三相异步电机按下图所示改接：此时电机的输出功率为标称功率的55%～90%。
图中Ｃ1为运行电容，C2为启动电容，都需采用电力电容器，其耐压值必须不低于450V。
C1、C2的容量可按下式估算：C1=1950I/U×cosθC2=(1～4)C1式中C的单位为（uF）为电机额定电流（A）为电机额定电压；I；U（V）；cosθ为功率因数，一般取0.5～0.7。
特别地，对于功率为1KW以下的三相异步电动机，可以不用C2，但C1数值要适当增大。
可按C1=13I 估算选取，式中C1的单位为（uF）为原电动机的额定电流（A），I。
电容的容量应选合适，否则电动机不能正常运行和温升过高。
对于只有几百瓦的小功率三相异步电动机，电容容量可按C=0.06P（Y接时）和C=0.1P（△接时）选取，式中C的单位为（uF）为电机功率（W），P。
C1、C2容量可以相同，如转速太快，可加大负荷或减小电容容量，如转速太慢，可减小负荷或加大电容容量。
二、改进的加电容法为了提高电动机的输出功率，可按下图方法接线，C1的选取同“方法一”中的C1，C2、C3、R按下式选取：C2=(2～4)C1C3=2C1R=0.25U/I三、电容、电感移相法采用一只电感（应注意电感L的载流能力）和一支电容从单相电源取得三相对称电压，按下图的方法接线，这种方法适应性较强，但要配置铁芯电感，也可以用单相自耦调压器来代替。
对于较大的电动机宜采用此法。
例如，当电机为2.2KW采用“△接”时，电容C选254uF，电感L选取78mH。
电容C，电感L可按下式选取：C=(Ssin(60 φ)×10^6)/(1.5WU^2)L=(1.5U^2)/(WSsin(60-φ))式中C的工作电容容量为（uF）；L：电感量（H）；S：电动机额定功率（VA）；φ：电动机额定负载时的功率因数角（度）；W：角频率（W=2πF=314）四、配电阻法下图中的电阻R的选配要得当。
三相异步电动机改为单相使用时的计算
三相异步电动机改为单相使用时的计算要将三相异步电动机改为单相使用，首先需要理解三相电动机的工作原理和结构。
三相电动机是否可以转换为单相电动机取决于其设计和运行参数。
在一些情况下，改造三相电动机以适应单相电源可能是可行的，但在其他情况下，可能需要更换整个电动机。
下面将详细介绍修改三相异步电动机以适应单相电源的步骤和注意事项。
步骤一：确定电动机的额定功率和运行电流要将三相异步电动机转换为单相使用，首先需要确定电动机的额定功率和运行电流。
这些参数通常可以在电动机的型号牌上找到。
了解电动机的额定功率和运行电流非常重要，因为这将有助于确定适合单相电源的替代电动机或需要采取的改造措施。
步骤二：选择适当的单相电源设备根据电动机的额定功率和运行电流，选择适当的单相电源设备。
这可能包括选择适当的单相变压器或使用电容器来改变电动机的起动和运行方法。
选择适当的单相电源设备非常关键，以确保电动机能够正常运行并实现预期的性能。
步骤三：更换连接方式三相电动机通常使用星型连接或三角形连接方式。
在将其改为单相使用时，需要更换连接方式。
这可以通过重新连接电动机的绕组来实现。
根据电动机的连接方式和所需的转向，将相应的绕组连接到电源。
确保连接正确无误非常重要，否则可能会导致电动机无法正常运行或损坏。
步骤四：添加相位差补偿设备由于单相供电的特殊性，三相电动机在单相使用时可能存在相位差的问题。
为了解决这个问题，可以使用相位差补偿设备，如电容器。
电容器可以帮助改善电动机的起动和运行，以确保其能够正常工作。
步骤五：测试和优化完成上述步骤后，应进行测试和优化，确保转换后的单相电动机能够工作正常并满足要求。
测试应包括电动机的起动、运行和负载性能等方面。
如果发现问题或不满意的结果，可能需要进行调整和优化。
需要注意的是，将三相异步电动机转换为单相使用并不总是可行的或推荐的。
单相电源通常不如三相电源提供稳定和均匀的电力供应。
因此，单相电动机在转矩和输出功率等方面可能表现得不如三相电动机。
常用电机 例接线方法
12例接线方法，收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
降低三相异步电动机输出功率的方法
降低三相异步电动机输出功率的方法农用机械通常在农忙季节使用，每年使用的时间很短，因此为农用机械提供动力的电动机一般一机多用，在一机多用时常常出现大马拉小车的现象，浪费电能，为节约电能，避免大马拉小车，以下介绍两种降低三相异步电动机输出功率的方法。
一、三角形连接的电动机改星形接法正常运转采用三角形接法的三相异步电动机，为降低功率使用，可把三相绕组接成星形后接在线电压为380V的电源上，此时电动机的功率是额定功率的34%左右。
例如380V三角形接法10KW的三相异步电动机改接成星形，接在线电压为380V的三相电源上使用，此时该电动机的输出功率是3.4KW左右。
二、三相异步电动机改单相异步电动机星形接法与三角形接法的三相电动机改接方法相同。
打开三相异步电动机的接线盒，在任意两相电源接线端子之间接入一电容器。
例如把电容器接在V1和W1之间，此时将单相电源接在U1和V1或W1之间(假设电源接在U1和V1之间电动机正传，则电源接在U1和W1之间电动机会反转，)即可把原来的三相异步电动机改装成了单相异步电动机。
此法特别适合没有三相电源的场合使用三相异步电动机。
其中电容器的容量可用C=KP求得，这里C是电容器的容量，单位是微法(μF)；P是电动机的功率，单位是千瓦(KW)；K是经验系数，三相异步电动机星形连接时取0.06，三角性连接时取0.1。
例如10KW的三相异步电动机星形连接时C=KP=0.06×10=0.6μF；10KW的三相异步电动机三角形连接时C=KP=0.1×10=1μF。
改接后的功率：改接成单相电容电动机，其有效功率是原来电动机功率的70%左右，例如：10KW的三相异步电动机改接成单相电容电动机有效功率为7KW左右。
改接成单相电容启动电动机，其有效功率是原来电动机功率的40%左右，例如：10KW的三相异步电动机改接成单相电容启动电动机有效功率为4KW左右。
改接后每相绕组所加的电压不能超过该绕组的额定电压。
三相电动机改单相运行
1．单相异步电机较同容量的三相异步电机体积大，运行性能差，所以我国现在只做小容量的单相异步电机，现有产品功率从几瓦到1．3kW左右。
考虑到改接后电机的安全、经济运行及性价比后，原则上我们可以把1kW及以下三相异步电机改为单相电容运转式异步电机，把1．1～7．5kW三相异步电机改为单相电容启动与运转异步电机。
2．1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取450V以上。
电容量按C=14．6In选取，式中In为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
3．1kW及以下电机接线方法如图l所示。
原电机接线盒内“Y”型接法连片不动，把选好的电容C并接在Ul和V1之间，把零线接在Ul端，火线接在wl端即可；如电机反转，则接在wl端的相线不动，把原先接在u1端的零线改接在Vl端，即可改变电机转向。
4．1．1～7．5kW之间的三相异步电机改接时，也应该选用正品的油浸式金属膜纸介电容器做启动运转电容。
电容器的耐压Uc=2．2Un选取，Un为三相电机额定电压，运转电容Cp=1600*（In/Un）；启动电容CN=(2～3)CP。
以上式中：Uc表示启动、运转电容的两端所承受的电压，Cp表示运行电容器，Cn表示启动电容，In表示三相异步电机额定电流，Un表示三相异步电机额定电压。
5．1．1-7．5kW电机的接线方法如图2所示。
将原电机接线盒内的连片全部拆除，用1．5～6mm2塑铜线做特制联片。
分别把W2、V2端子，U2和W1端子相连接，相线直接接在W1端，零线接在U1端，运行电容Cp跨接在U1和V1端，启动电容Cn和速度继电器的常闭触点Sr串联后接在U1和V1端即可。
如电机反转，则W1端接相线不动，把原接在u1端的零线改接在Vl端，即可改变电机的转向。
6．图1、图2中，Qs为空气开关，型号为DZ5—20系列或其他，空气开关的热脱机动作额定电流按电机额定电流选取。
船舶电机常用接线方法图解
船舶电机常用接线方法图解一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线船舶电机常用接线方法图解图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
缝纫机三项电如何改二项电家用
1.缝纫机三项电如何改二项电家用？你好！工业用缝纫机有用三相电的，要改为单相的可以，只要三线中的任意两线接10-20μF／400V的电容(500W以上接15μF)，在没接和有接电容的各一脚接入220V交流电即可。
接电容的另一端就反转了。
2、三相缝纫机改单相的为什么特别的响，而且速度一快电机就会停。
我那电机是750W的。
我用的电容是12微法的？请问你什么缝纫机需要750瓦的电机？我干这行20多年还没有见过用750瓦的缝纫机。
郁闷中。
请你把电机的铭牌告诉我，我会给你个满意的解决方案。
用12微法电容肯定是太小了，（要是250瓦电机还差不多）。
要注意以下几点。
1 要把三相电机的星型接法改成三角形接法。
2 电容的耐压要500伏以上。
3 如果电机是负荷启动要单独接个启动电容。
3、将370W工业缝纫机三相电机加电容改成单相要用大电容将370W工业缝纫机三相电机加电容改成单相要用大电容，电机共出了三根线，不知道是什么接法，从铭牌看只知道功率是370W，电压380V，电流1A，我接了一个20UF电容，半小时后发热严重，上网查资料电容取值，范围在最小的12UF到最大的35UF。
相差20UF，我想问的是应该用多大的，在12--35之间是电容大容易起热还是电容小容易起热？用12UF就可以了，最多不能超过15UF，你这种电动机本人改过很多，这种电动机都是星形接法的，有个最大的缺陷就是电动机很快发热，其原因很简单，通俗的说就是380V星形接法的电动机的每相绕组的额定电压为220V，但是现在还是用星形接法接到220V上面的话，那么绕组说得到的电压就只有127V，电动机出力不足，也容易发热，唯一的办法就是把原来的星形接法改为三角形接法，这种电动机的星中点已经封在绕组里了，你可以拆开电动机把星中点找出来，再引三根线出来和原来的三根线接成三角形接法。
这样搞了过后电动机比原来的电流小，出力大，功率因数也有所升高，还不容易烧。
本人给人家这样搞收费100元/台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机改单相运行
1.三相绕组的三角形连接
如图１所示。
将电容器并接在三相绕组的任意一相两端（图中接在ｕ相两端），然后２２０ｖ市电加在电容ｃ的一端和ｖ２与ｗ１的交点处。
这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
2.三相绕组的星形连接
将电容器接在任意两个端子上（如图３中接ｖ１、ｕ１），２２０ｖ市电则加在余下的端子ｗ１和电容ｃ的任一端上。
这样，电机就可旋
转。
如需改变电机转向，则将市电的一端从ｕ１换接到ｖ１端即可（如图４所示）。
3.电容器的容量选择
小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。
一般电容容量值选择如附表所示。
如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量ｃ（μｆ）＝ｐ（ｗ）／１７，ｃ的单位是μｆ，ｐ的单位是ｗ；当用作三角形连线时，所选电容容量ｃ（μｆ）＝ｐ（ｗ）／１０。
