接触网维修作业指导书
接触线检调一、周期200km/h及以下区段正线检调周期为12个月，侧线为24个月。
二、适用范围适用于接触线的线面校正、校直、磨耗测量和调整接触线位置、接触线补强等作业。
三、作业项目校正接触导线线面、校正接触导线波浪弯、测量接触导线磨耗、检调接触线拉出值（之字值）、检调接触线高度、检查接触线补强四、技术标准1、在曲线区段，接触线与承力索的连线应该垂直于轨平面，直线区段接触线呈“之”字型布置。
2、接触线之字值、拉出值（含最大风偏时跨中偏移值）应符合：200km/h以下区段：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。
200km/h及以上区段：设计值±20mm，并保证在0-300mm间。
同时，应满足受电弓动态包络线的要求。
3、接触线高度应符合：（1）最高高度不得大于6500mm，最低高度不得小于5700mm。
（2）当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。
（3）符合设计要求，并结合接触线坡度同时调整。
4、接触线坡度（工作支）应符合：（1）标准值：120km/h及以下区段≤3‰；120~160km/h区段≤2‰；200km/h区段≤2‰；坡度变化率不大于1‰；安全值：120km/h及以下区段≤5‰；120~160km/h区段≤4‰其他同标准值。
（2）160km/h及以上区段定位点两侧第1根吊弦应等高，相对定位点的高度允许偏差±10mm；但不得出现V字型。
（3）200km/h区段相邻两吊弦的高差不得大于10mm。
相邻两悬挂点的高差不得大于30mm。
5、接触线不得偏磨和扭面。
6、接触线硬弯不得超过0.2mm。
7、200km/h及以上区段，正线接触线不允许接头。
200km/h以下区段，正线接触线接头不超过2个，接头处必须有负驰度。
8、接触线接头距悬挂点的距离应不小于2m。
9、中心锚结所在跨距内避免出现接头，各接头距离不小于150m。
10、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；接触线接头、补强处过渡平滑。
高铁接触网专用工具课件
02
接触网专用工具种类及用途
接触网检修工具
总结词
用于接触网的日常检查和维修的 工具。
详细描述
包括各种检修钳、扳手、螺丝刀、 万用表等，用于检查接触网的电 气性能、机械状态和连接情况， 确保接触网的正常运行。
接触网维护工具
总结词
用于保持接触网设备良好的工作状态 的工具。
详细描述
包括清洁工具、润滑工具等，用于定 期清理和润滑接触网设备，防止设备 磨损和卡滞，确保接触网的稳定运行。
智能化与自动化技术的应用
智能化技术应用
智能化技术如人工智能、机器学习等在接触网专用工具中得到了应用，可以实现自动识别、自动检测 和自动修复等功能，提高了工具的自动化水平。
自动化技术应用
自动化技术如遥控、遥测等在接触网专用工具中得到了应用，可以实现远程控制、自动操作等功能， 提高了工具的操作效率和安全性。
在使用接触网专用工具前， 必须进行详细检查，确保 工具完好无损，符合安全 标准。
按规定操作使用
严格按照工具的使用说明 进行操作，不得违规操作 或擅自改装。
使用后及时保养
使用后应进行清洁保养， 保持工具性能良好和延长 使用寿命。
安全防护措施
佩戴防护用具
操作人员应佩戴合适的防 护眼镜、手套等，以防止 受伤。
典型案例介绍与分析
案例一
案例三
高铁接触网检修工具使用不当导致的 安全事故
创新型高铁接触网专用工具的应用与 推广
案例二
使用高铁接触网专用工具提高检修效 率的实际案例
实践操作演示与指导
操作一
高铁接触网检修工具的正确使用方法
操作二
常见故障排查与解决技巧
操作三
安全防护措施与注意事项

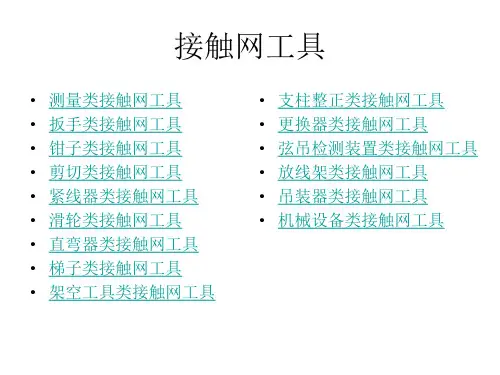

接触网工具
7、经纬仪
• 技术参数 型号：CMTL • 角度测量 测量方法： 光电增量式 最小读数： 1″ 精度： 2″ • 望远镜 物镜孔径：40mm 放大倍率：30× 成像：正像 视场角：1°20′ 最短视距： 1.3m 视距乘常数：100 视距加常数：0
•产品介绍 本产品电子经纬仪部分采用光栅增量式数字角度测量系统， 使用微型计算机技术进行测量、计算、显示、存储等多项功能。 因此可用于较高精度的角度坐标测量和定向准直测量场合，主 要应用于接触网电力变电的测量。
13、测斜尺
14、钢卷尺
型号：CMST 规格1：30m×13mm； 尺长：30.0m 尺宽：13mm；外壳颜色： 浅灰色/浅绿色 规格2：50m×13mm； 尺长：50.0m 尺宽：13mm； 外壳颜色：浅灰色/浅绿 色
15、丁字限界尺
• 型号：CMTG 测量范围：（mm）： 2400-3800 材质：不锈钢 重量（kg）:1.3 精度等级：0 用途：高强度不锈钢 材料制成，重量轻， 携带方便，直接读取 数据，无需计算，适 用于接触网界限测量。
2、数显式接触网腕臂定位角度测量仪
产品特性： 1.LCD显示屏：数字显示清晰，读数方 2.5分钟自动关机：延长电池使用寿命。 3.背光设计：方便在昏暗光线下正常使用。 4.数据保持功能：帮助使用者有效记录角度值。 5.低电压警报。 6.机械锁定：保持划线和测量过程角度恒定不 变。 7.测量范围：0~225°，按0.1°连续递增 （减）。
一、测量类接触网工具
1、多功能激光接触网检测仪
• 产品介绍 多功能激光接触网检测仪是电气化铁路接 触网几何参数测量的专用仪器。该仪器采用 635nm半导体激光器、专用摄像头，视频监 控和相位脉冲技术，可对接触网的导高、拉 出值、定位器坡度、锚段关节、线岔、超高、 轨距及红线等14个几何参数进行快速测量。 该仪器背面的定位基点与配套的定位装置， 可实现快速安装定位。该仪器通过手持式显 示装置，直接观察被测目标，可方便直观地 观测定位，上面的TFT显示屏是视频显示， 下面的液晶显示屏是测量模块显示屏。因此， 该仪器具有体积小、重量轻、显示直观、测 量速度快、安全可靠等特点。该仪器还配有 照明装置，可适应夜晚作业和隧道作业的需 求。目前已广泛应用于北京、郑州、成都、 沈阳等各大铁路局及高速铁路施工现场。
接触网专用工具2
钢轮同心度高，保 证校直效果
槽轮平整光滑，更 不易生锈，防止接
触线的伤害
人性化设计的 紧固手柄
使用力臂可以校直 接触网不同的方向
6.校直器的使用
优 点： 操作简单，只需将校直器
卡在弯曲的电车线上，调 节旋转手轮，来回拉动校
直器即可。 五轮直线加工精准，保障
校直效果。 校直轮固定臂重量轻，强
度高。
正常测量状态下，按下“定位器”键。
仪器提示“请测量第一点”，瞄准定位 器的近端即线夹点位置，按下“测 量”键。
仪器提示“请测量第二点”，瞄准定位 器的远端即定位环位置；按下“测 量”键。
按“确认”键，即可显示结果
8.测量仪
(8)、支柱跨距测量 将仪器放置在两支柱中间位置 （可以不用测量架），确保仪器 在两支柱的连线上，即仪器发出 的激光分别向左向右都能打在支 柱上；正常测量状态下，按下 “跨距”键。仪器提示“请测量 第一个支柱”，瞄准第一个支柱 后按“测量”键。仪器提示“请 测量第二个支柱”，旋转主机瞄 准第二个支柱后按“测量”键。 按“确认”键，即可显示结果
（3）、 500mm处高差测量 将仪器按“仪器放置标准”放置
于“500mm处”下方的任意 一对钢轨上。正常测量状态 下按下 “500mm”键，进入 500mm出高差测量模式。仪 器提示“请测量第一点”， 瞄准第一条接触线后按下“ 测量”键。仪器提示“请测 量第二点”，瞄准第二条接 触线，按下“测量”键，即 可显示结果
5.各种紧线器的使用
2.使用方法 接触线在紧固的同时进入导向槽。如图所示.为线夹的安 装提供操作空间.利用拧面器调整接触线线面后安装接触线 线夹. 紧固夹具的导向轮为接触线连接时，有效地保证了两
侧接触线对接面的一致，减少调整对接面的时间。
接触网施工方案(3篇)
第1篇一、项目背景随着我国铁路建设的快速发展，接触网作为铁路运输的重要组成部分，其施工质量直接关系到列车运行的安全和效率。
本方案旨在为某铁路接触网施工项目提供详细的施工计划和管理措施，确保工程质量和进度。
二、工程概况1. 工程名称：某铁路接触网施工项目2. 工程地点：某铁路沿线3. 工程规模：全长XX公里4. 工程内容：接触网支柱安装、接触线架设、绝缘子安装、接地装置施工等5. 工程工期：XX个月三、施工组织1. 施工单位：某铁路工程集团有限公司2. 施工队伍：由具备相关资质的专业施工队伍组成，包括技术人员、施工人员、质检人员等3. 施工设备：接触网施工专用设备、吊装设备、检测设备等4. 施工材料：接触网支柱、接触线、绝缘子、接地线、金具等四、施工准备1. 技术准备- 完成施工图纸的审核和确认- 组织技术人员进行技术交底，明确施工工艺和质量要求- 制定施工方案和施工组织设计2. 物资准备- 采购符合国家标准的施工材料- 准备施工设备，并进行检查和维护- 建立材料库房，确保材料供应3. 人员准备- 组织施工人员进行岗前培训，提高施工技能和安全意识 - 确保施工人员具备相应的资质和证书- 建立施工队伍，明确各岗位职责4. 安全准备- 制定安全施工方案，明确安全责任- 配备必要的安全防护设施，如安全帽、安全带、防护网等 - 建立安全检查制度，定期进行安全检查五、施工工艺1. 接触网支柱安装- 根据设计图纸确定支柱位置，进行测量放样- 挖设基坑，检查基础尺寸和位置- 安装支柱，调整支柱垂直度- 进行基础浇筑，确保支柱稳固2. 接触线架设- 根据设计图纸确定接触线位置，进行测量放样- 搭设脚手架，确保施工安全- 架设接触线，调整接触线高度和水平度- 连接接触线与支柱，确保连接牢固3. 绝缘子安装- 根据设计图纸确定绝缘子位置，进行测量放样- 安装绝缘子，调整绝缘子高度和水平度- 连接绝缘子与接触线，确保连接牢固4. 接地装置施工- 根据设计图纸确定接地装置位置，进行测量放样- 挖设接地沟，检查沟深和宽度- 安装接地线，连接接地线与接地体- 进行接地体埋设，确保接地电阻符合要求六、施工进度计划1. 施工准备阶段：1个月2. 接触网支柱安装阶段：2个月3. 接触线架设阶段：2个月4. 绝缘子安装阶段：1个月5. 接地装置施工阶段：1个月6. 工程验收阶段：1个月七、质量控制措施1. 严格材料检验，确保材料符合国家标准2. 严格执行施工工艺，确保施工质量3. 加强施工过程中的质量检查，及时发现和处理质量问题4. 建立质量追溯制度，确保工程质量可追溯八、安全管理措施1. 严格执行安全操作规程，确保施工安全2. 定期进行安全教育培训，提高施工人员的安全意识3. 加强施工现场的安全管理，防止安全事故发生4. 建立安全事故应急预案，确保事故得到及时处理九、环境保护措施1. 严格执行环境保护法规，减少施工对环境的影响2. 做好施工现场的垃圾处理，防止污染3. 采取措施减少施工噪音和粉尘排放4. 做好施工废水处理，防止污染水资源十、结论本接触网施工方案旨在为某铁路接触网施工项目提供详细的施工计划和管理措施。
《接触网新式工具》课件
设计美观
PPT课件采用了简洁明了的界面设计 ，搭配清晰的文字和图片，使得整个 课件看起来非常美观，提高了用户的 阅读体验。
互动性强
PPT课件中设置了一些互动环节，如 问答、讨论等，有助于提高用户的参 与度和学习兴趣。
对接触网新式工具发展的建议
加强研发力度
鼓励企业加大在接触网新式工具研发方面的投入，不断推出更加高效 、智能的工具，以满足市场需求。
够保障铁路运输的安全。
促进铁路科技创新发展
03
接触网新式工具的研发和应用是铁路科技创新发展的重要体现
，能够推动铁路技术的进步和创新。
接触网新式工具的发展历程
初步探索阶段
近年来，随着铁路运输的快速发展，接触网检修和维护的 需求不断增加，接触网新式工具的研发和应用逐渐受到重 视。
创新发展阶段
在初步探索的基础上，相关企业和研究机构开始加大投入 ，开展接触网新式工具的研发和应用研究，推出了一系列 具有自主知识产权的接触网新式工具。
THANK YOU
特点
具有高效、安全、便捷、智能化 等特点，能够提高接触网检修和 维护的效率和安全性。
接触网新式工具的重要性
提高接触网检修和维护的效率和安全性
01
接触网新式工具的应用能够大大提高接触网检修和维护的效率
和安全性，减少人工操作的风险。
保障铁路运输安全
02
接触网是铁路运输的重要组成部分，接触网新式工具的应用能
接触网抢修工具
总结词
快速响应，减少故障影响
详细描述
接触网抢修工具是为了应对突发故障而设计的，包括快速抢修车辆、应急电源、临时支撑装置等，能 够在短时间内快速响应并修复故障，减少故障对铁路运输的影响。
03
高铁接触网专用工具
承力索35-150mm2 钢绞线100mm2 φ16mm钢丝绳的切割
整体式液压承力索切刀HT-TC026Y
用途：用于承力索、钢绞线、钢丝绳、钢芯铝绞线的切割
双刀片
打开式头部
打开式头部
防滑手柄
优点：
1、打开式头部可在任何位置切割 2、特殊工艺制造刀片经久耐用 3、双刀片切割速度快 4、机体电量显示可观测剩余电量
HT61整体式手动液压钳
合金钢制钳头 出力为6吨
头部可180 旋转 手柄自锁
销和手柄为特殊合金钢
体积小重量轻，适合 在狭小空间使用
配700Bar泵
出力：60KN 尺寸：245X90.5mm 重量：2.75Kg
充电液压电缆切刀B-TC095
用途：用于铜铝电缆的切割
新
双刀片
打开式头部
电量显示
14.4V 3.0Ah高
转换模具 插头
15吨的出 力是同级 别当中压
力最大
旋转压接钳头方 便压接端子及中 间接续管和切割
外接DC12V插座 马达通风口
转换模
14V 3.0Ah 高能镊铬电池 车载电瓶、可以应急时使用 220V电源转换器适应批量作业
B131-UC充电式液压钳
14.4V3.0A H电池
肩带吊环
按键互锁 功能
绝缘卸压阀
防滑绝缘手柄
B-TD3241T高空螺帽切除器
用途：快速破除锈死螺 帽和防盗螺帽
高压油管
动力工具
左图：可 一次性破 除鱼尾板
螺帽
双刀片设 计
螺帽切除器
用途：快速破除锈死螺 帽和防盗螺帽
RHTD1724 范围：17(M12)/24(M16)
RHTD3241 范围： 27(M18)/41(M27)
接触网使用的工具
紧线器
作用：拉线紧线工具
2024/6/18
30
乌鲁木齐供电段职工教育科
羊角紧线器
作用： 拉线紧线工具（该紧线 器已被淘汰）
2024/6/18
31
乌鲁木齐供电段职工教育科
滑轮组
2024/6/18
作用：拉线紧线工具
32
乌鲁木齐供电段职工教育科
滑轮
作用：拉线紧线；吊装作业工具、备品、
材料使用
2024/6/18
41
乌鲁木齐供电段职工教育科
手锤
2024/6/18
作用：敲打物体使其移动或变形
42
乌鲁木齐供电段职工教育科
谢 谢！
接触网常用工具分册 乌鲁木齐供电段职工教育科
33
乌鲁木齐供电段职工教育科
连接类工具
2024/6/18
34
乌鲁木齐供电段职工教育科
断线钳
2024/6/18
作用：供电网线作业使用
35
乌鲁木齐供电段职工教育科
压线钳（机械、液压）
2024/6/18
作用：接线使用
36
乌鲁木齐供电段职工教育科
其他工具
2024/6/18
37
乌鲁木齐供电段职工教育科
25
乌鲁木齐供电段职工教育科
仪表类工具
2024/6/18
26
乌鲁木齐供电段职工教育科
兆欧表
作用：检查电力线路阻抗情况等
2024/6/18
27
乌鲁木齐供电段职工教育科
紧线类工具
2024/6/18
28
乌鲁木齐供电段职工教育科
手扳葫芦
作用： 拉线紧线工具
2024/6/18
29
接触网常用工具及仪器
吊索。
任务四 接触网常用工具及仪器 4.6 充电式吊弦压接钳
4.6.2 使用方法 4.6.3 使用注意事项 4.6.4 工具保养方法
任务四 接触网常用工具及仪器
4.7 红外热像仪
4.7.1 工具用途 可以对主导电回路进行非接触温度测量。
任务四 接触网常用工具及仪器 4.7 红外热像仪
4.7.2热像仪功能 4.7.3 使用注意事项 4.7.4 工具保养方法
工具用途：定位器坡度测量。 使用方法：将角度仪放置在定位器上，注意角度仪的长边与定位器 长边保持平行，不得歪斜，然后调整旋钮使水泡居中，记录定位器 角度。
4.8接触网作业车作业平台的认知与使用
4.8.2 接触网作业车平台的应急操作
任务四 接触网常用工具及仪器
4.9 卡线器
工具用途：用于接触线、承力索、坠砣补偿绳调整的抓紧。
任务四 接触网常用工具及仪器
4.9 卡线器
4.9.2 使用方法 4.9.3 使用注意事项 4.9.4 工具保养方法
任务四 接触网常用工具及仪器
4.10 合金链条紧线器
工具用途： 用于接触线、承力索、坠砣补偿绳调整的紧线 。
任务四 接触网常用工具及仪器
4.10 合金链条紧线器
4.10.2 使用方法 4.10.3 使用注意事项 4.10.4 工具保养方法
任务四 接触网常用工具及仪器
4.11 线性张力测试仪
工具用途：用于快速精确测定接触网的弹性吊索。
4.12.2 使用方法 4.12.3 使用注意事项
任务四 接触网常用工具及仪器
4.13 力矩扳手
工具用途：用于螺帽的紧固 。
任务四 接触网常用工具及仪器
4.13 力矩扳手
4.13.2 使用方法 4.13.3 使用注意事项 4.13.4 工具保养方法
任务四 接触网常用工具及仪器 4.6 充电式吊弦压接钳
4.6.2 使用方法 4.6.3 使用注意事项 4.6.4 工具保养方法
任务四 接触网常用工具及仪器
4.7 红外热像仪
4.7.1 工具用途 可以对主导电回路进行非接触温度测量。
任务四 接触网常用工具及仪器 4.7 红外热像仪
4.7.2热像仪功能 4.7.3 使用注意事项 4.7.4 工具保养方法
工具用途：定位器坡度测量。 使用方法：将角度仪放置在定位器上，注意角度仪的长边与定位器 长边保持平行，不得歪斜，然后调整旋钮使水泡居中，记录定位器 角度。
4.8接触网作业车作业平台的认知与使用
4.8.2 接触网作业车平台的应急操作
任务四 接触网常用工具及仪器
4.9 卡线器
工具用途：用于接触线、承力索、坠砣补偿绳调整的抓紧。
任务四 接触网常用工具及仪器
4.9 卡线器
4.9.2 使用方法 4.9.3 使用注意事项 4.9.4 工具保养方法
任务四 接触网常用工具及仪器
4.10 合金链条紧线器
工具用途： 用于接触线、承力索、坠砣补偿绳调整的紧线 。
任务四 接触网常用工具及仪器
4.10 合金链条紧线器
4.10.2 使用方法 4.10.3 使用注意事项 4.10.4 工具保养方法
任务四 接触网常用工具及仪器
4.11 线性张力测试仪
工具用途：用于快速精确测定接触网的弹性吊索。
4.12.2 使用方法 4.12.3 使用注意事项
任务四 接触网常用工具及仪器
4.13 力矩扳手
工具用途：用于螺帽的紧固 。
任务四 接触网常用工具及仪器
4.13 力矩扳手
4.13.2 使用方法 4.13.3 使用注意事项 4.13.4 工具保养方法
接触网零件2
1：3滑轮补偿装置
1：3滑轮补偿装置，代号为 JHJL29(1/3)-05。用于15kN接触线及承 力索滑轮组全补偿下锚。
1：2滑轮补偿装置
1：2滑轮补偿装置，代号 为JHJL29(1/2)-05。用于10kN接触线滑 轮组全补偿下锚。
弹性张力补偿器
弹性张力补偿器，对软横跨上、 下部定位绳进行补偿，补偿张力为 3～7kN。该零件安装时应安装在软 横跨的松边。
130、165型钩螺栓
130、165型钩螺栓，代号为JL47-89。其中130 型用于钢柱与角钢件连接，165型用于钢柱与槽钢 件连接。
LGJ-185接续管
LGJ-185接续管。用于185mm2钢芯 铝绞线或铝绞线接头，安装时需涂接触 导电膏后进行压接。
定位管支撑
定位 管支撑，代 号为JL375-89。 用于正定位固定定位管。 其长度根据限界、及安装位置 不同而进行选用。
L(铝)型杵座鞍子
代号为JL17-89。适用于上 端与杵头悬式绝缘子连接， 下端悬挂线索。悬挂铝线时 用铝 衬垫
(L) 悬挂 铜线 用铜 衬垫 (T)。
悬垂线夹
悬垂 线夹， 用于与 单耳环 件连接。
接地跳线固定板
接地跳 线固定板，
代号为 JL320-89。
安装于双重绝缘时安 装接地跳线的耳环悬 式绝缘子与杵头悬式 绝缘子之间。
P-10T型针式绝缘子。 一般用于固定回流线角钢肩 架(转角≤5°时)、接地跳线 等。P-10M螺栓比P-10T长， 用于回流线柱顶支架。
铜铝 过渡设备
线夹，适 用于一边
为铜件另 一边为铝
件的连接。
铜铝过渡并沟线夹
铜铝过渡并沟线夹，用 于铜线与铝线并接处，将铜 铝进行过渡。
接触网常用零件安装指导
杵座鞍子
1.用途 适用于接触网中悬挂截面积为50～240mm2的绞线，并与杵头零件连接。
型号 W L, T
弹行销
重量（kg） 1.02 1.02 1.06
Hale Waihona Puke 衬垫 无 铝 铜,压块 无 有 有
适用线型 镀锌钢绞线 铝绞线、钢芯铝绞线或铝包钢绞线 硬铜绞线
U 螺栓 垫 圈
螺 母
压 块 衬 垫
2.机械性能 2.1 握紧荷重≥3.9KN 2.2 最大垂直破坏荷重为14.7kN 2.3 最大垂直工作荷重为4.9kN 3.安装方法 3.1 取下弹性销，将杵头穿入球窝内，插入弹性销锁住。 3.2 卸下U螺栓，将绞线放入鞍子槽内（需要时根据线型放好相应的衬垫及压块）。 3.3 再穿入U螺栓，装好平垫、弹垫并预紧，最后用扭矩扳手交替紧固螺母至25N.m。 4.注意事项 4.1 杵头、杵窝应接触良好。 4.2 压块应在U螺栓圆弧的中心。 4.3 紧固时U螺栓应受力均衡，且不能咬扣、发热。 4.4 注意防松螺母的方向性（标记向外）。 5.使用工具 扭矩扳手。 6.检查维护 6.1 定期进行检查。 6.2 杵头、杵窝、弹性销各位置应准确。 6.3 零件与绞线之间应无滑动现象。 6.4 U螺栓、螺母应无松动。
支持器
1.用途 用于定位装置中固定定位线夹 2.规格 Φ35 3.重量 0.44kg 4.机械性能 4.1 最大水平工作荷重为2.5kN 4.2 滑动荷重不小于4.9kN 5.安装方法 5.1 卸下定位销钉(根据定位线夹类型确定,也可以不卸),将定位销钉装入定位线夹环内，再插入支持器本体圆筒内并上好开口销。 5.2 将本体套在定位管上。 5.3 调整好定位距离，将顶紧螺栓用扭矩扳手顶紧达44N.m，最后拧紧背母。 6.注意事项 6.1顶紧螺栓应紧固可靠。 6.2开口销安装正确。 7.使用工具 扭矩扳手、扳手、手钳 8.检查维护 8.1定期进行检查。 8.2 零件与定位管之间夹持应牢固，且无转动和滑动现象。 8.3 检查顶紧螺栓应顶紧牢固。 8.4 检查销钉及开口销应无异常现象。
接触网零件大全行业相关
钢锚角钢本体
钢锚角钢，代号为TB2075.64-90。根据 支柱类型和安装位置可分为730型、850型。一
般用于钢柱承力索下锚、中心锚结下锚及附加
线下锚。还须配2套130型或165型钩螺栓。安
装完毕后将两端顶紧螺栓顶住特钩备参考螺栓。
47
钢锚角钢本体
钢锚角钢，代号为TB2075.64-90。根据 支柱类型和安装位置可分为730型、850型。一
特备参考
55
横腹杆腕臂柱腕臂底座
横腹杆腕臂柱腕臂底座，上底座代号为 JHJL67-2004(S)、下底座为JHJL67-2004 (X) 用于 横腹 杆腕 臂柱 中间 柱安 装。
特备参考
56
架空地线肩架本体
架空地线肩，代号为HL13-90，
根据支柱类型选择规格型号。用于
混凝土柱时应配1套固定角钢和2套
特备参考
53
48型定位管
48型定位管，代号为JHJL62-89。 一般用于安装定位器。定位管的型号 较多，主要根据侧面限界、安装形式 进行选择。每个腕臂安装图上都有选 用表。
特备参考
54
Φ400圆杆腕臂底座
Φ400 圆杆腕臂底 座，代号为 上底座 JHJL0501( YS)、下底 座JHJL 0501(YX)。 安装于 Φ400等径 圆杆上。
特备参考
58
Φ400圆杆回流线肩架本体
Φ400圆杆回流线肩架本体，用于 Φ400圆杆，安装时应配固定底座1套， 螺栓2套。
特备参考
59
Φ400圆杆跳线肩架本体
Φ400圆杆跳线肩架本体，用于安装Φ400圆杆固定跳线
针式绝缘子。安装时固定底座1套，螺栓2套。
特备参考
60
接地线连接线夹
接触网常用工具使用
技术指标：
1、导 高：范围3000～15000mm，精度±3mm ； 2、拉 出 值：范围±3000mm,精度±4mm; 3、线岔中心：精度±3mm; 4、500mm处高差：精度±4mm; 5、轨距：范围1410mm～1470mm，精度 ±0.5mm; 6、水平(超高)：范围±200mm，精度±0.5mm; 7、红线：精度±4mm; 8、侧面限界：精度±4mm; 9、承力索与接触线高差：精度±4mm; 10、跨铁道输电线与接触线的距离: 精度±4mm;
接触网常用检修工具的使用
随着电气化铁路地飞速发展， 接触网专业化维修队伍正不断 加强，以前的老式调整和维修 工具已不能适应接触网的需求。 本课针对接触网专业化维修队 相关的一些新式检修工具做一 介绍，希望大家开拓视野，合 理吸收,共同学习。
接触线校直器
（MSGW台湾）
1 技术参数： 1.1 校直电车线规格：85、110、120、150 1.2 最大校直弯度: 40度 1.3 重量：仅6.8 kg 2 优 点： 2.1 操作简单，只需将校直器卡在弯曲的电车线上， 调节旋转手轮，来回拉动校直器即可。 2.2 五轮直线加工精准，保障校直效果。 2.3 校直轮固定臂重量轻，强度高
高枝剪
产品特点：
• 三级伸缩铝管高枝剪长5M • 采用3节伸缩铝管，可根据树木高低随意调
节，铝合金重量轻，操作轻便。 • 剪树枝时只需要通过拉绳轻轻一拉即可， 省却爬树的麻烦.附带锰钢精制的钢锯片， 锋利耐用，可根据工作需要安装与否，拆 装很方便，钢锯用于锯断粗形树枝。
DJJ-8接触网激光检测仪
铝合金链条紧线器
RICKY-30 （日本）
1 技术参数： 1.1 张 力：3.0T/300KN 1.2 链条直径：Ф5mm 1.3 最小长度：480mm 1.4 扬 程：5000 mm 1.5 手柄长度：430mm 1.6 重 量：5Kg 2 优 点： 2.1 特制合金材料，重量轻。 2.2 高强度合金钢链条，坚固耐用。 2.3 专利设计的防逆棘轮，提高安全性能。 2.4 一次性铸造成型的挂钩，强度高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齐齐哈尔供电段牵引供电教学资源库
2.校正扳手的使用
齐齐哈尔供电段牵引供电教学资源库
3.梯车的使用
一、梯车 1.梯车的用途:梯车属接触网专用工具，主要用于接触网检修高空作业 和工程施工。 2.使用梯车前检查梯车是否牢固，各连接螺栓是否齐全良好，焊接是 否符合标准，金属梯车轮上的绝缘是否良好，梯车搬运应避免猛烈碰 撞。使用梯车作业时，推梯车人员不得少于4人。 3.作业组人员必须着装整齐，正确使用防护用品。 4.梯车四角各设置一名扶梯车人员，梯车静止不动且平台上人员操作 时，扶梯车人员各用一只脚踏住车轮防止移动，如图所示。 5.梯车工作台上人员不得超过2名，所有零件、工具不得放置在工作台 台面上。 6.在线路上作业时，作业组必须设一台防护电话与防护人员保持联系， 以保证行车及作业安全。
齐齐哈尔供电段牵引供电教学资源库
4.手板葫芦的使用
齐齐哈尔供电段牵引供电教学资源库
5.各ห้องสมุดไป่ตู้紧线器的使用
1鬼爪紧线器 (1)鬼爪紧线器适用于铝绞线及钢芯铝绞线的紧线及调整。 (2)使用鬼爪紧线器时首先将转动铁环外推，通过联轴使其活动槽面扩大， 如图所示。 (3)将扩大的槽面顺着绞线卡住垃紧，如图所示。
齐齐哈尔供电段牵引供电教学资源库
1.整杆器的使用
齐齐哈尔供电段牵引供电教学资源库
2.校正扳手的使用
一、校正扳手(导线整正器) 1.校正扳手结构如图所示。 2.校正扳手用途:主要用于接触线面的整正，防止接触线偏磨。 3. 使用校正扳手调整接触线线面时，首先将校正扳手卡线器打开，卡紧接触线， 然后紧固顶丝，如图所示。 4.用两个校正扳手间隔开固定，整正线面时，一个校正扳手固定住接触线扭曲 面与正常面连接处，另一个校正扳手用力向接触线扭曲反方向扳动，使接触 线面校正，如图所示。
3.梯车的使用
齐齐哈尔供电段牵引供电教学资源库
3.梯车的使用
齐齐哈尔供电段牵引供电教学资源库
4.手板葫芦的使用
一、工作安全 检查手扳葫芦，外表有明显变形、损伤、锈蚀现象及操作打滑的，钢 丝绳破股、短股的不得使用。 二、手扳葫芦的使用 1.手扳葫芦的用途:手扳葫芦是一种万能式手动牵引起重机械，能在多 种工程担任起重、牵引、卷扬等作业。接触网主要用于工程施工及更 换部件，它能承受起较大的张力，达到卸载目的。 2.使用时，首先将松卸手柄由固定吊钩顺时针向导向器处转动，至不 能转动为止(至松卸位置 )，然后将钢丝绳 (应绳 )放长到所需要尺寸。 将松卸手柄放回原处，如图。并选好手扳葫芦的固定位置，便于操作。
齐齐哈尔供电段牵引供电教学资源库
7.力矩扳手
1.工具用途 用于螺帽的紧固。扭矩范围:20-100N"m, 2.使用方法 (1)根据工件所需扭矩值要求，确定预设扭矩值. (2)预设扭矩值时，将扳手手柄上的锁定环下拉，同时转动手柄，调节 标尺主刻度线和微分 刻度线数值至所需扭矩值。调节好后，松开锁定环并锁定。 (3)在扳手方桦上装上相应规格套筒，并套住紧固件，在手柄上缓慢用 力。施加外力时必 须按标明的箭头方向。当拧紧到发出信号“咔哒”的一声(已达到预设扭 矩值)，停止加力。一次作业完毕。 (4)大规格扭矩扳手使用时，可外加接长套杆以便操作省力。 (5)如长期不用，调节标尺刻线退至扭矩最小数值处。
齐齐哈尔供电段牵引供电教学资源库
1.整杆器的使用
齐齐哈尔供电段牵引供电教学资源库
1.整杆器的使用
③根据钢轨卡子至钢架间的距离，将整杆器丝杠调至合适 位置，丝扣两端露出长度应相等，然后将丝杠与钢轨卡 子、框架进行连接，将销钉插好，稍扳动整杆器手柄， 使整杆器丝杠受力即可，如图所示。 (4) 支柱上的悬挂从支柱装置上拆卸完毕后，开挖支柱根 部，深度为1.5m左右。 (5) 在支柱侧面限界允许误差范围内调整丝杠长度。同时 松一个丝杠和紧另一个丝杠可调整支柱倾斜，使支柱在 横线路方向及顺线路的倾斜符合要求，如图所示。
齐齐哈尔供电段牵引供电教学资源库
7.力矩扳手
3.注意事项 (1)拆卸紧固的螺栓或螺母时，扭力扳手的尾端禁止加接套管 ; (2)达到预置扭力时当听到“咔哒”声响后立即停止施力以保 证精度，延长使用寿命; (3)力矩扳手施力时不应调节正反转; (4)力矩扳手须专人保管及操作，每年进行校准以保证其精度。 4.保养方法 (1)要放在干燥的地方，不易放在潮湿的地方保存; (2)扳手应避免接触水或尘土，切勿将力矩扳手置于液体中以 免损坏其他部件。
齐齐哈尔供电段牵引供电教学资源库
5.各种紧线器的使用
3.使用注意事项 (1)使用工具前，请仔细检查所有部件状况，包括链条、钩子及连接零 件。当工具严重磨损或有断裂现象，严禁使用。 (2)AD-GW设备中包含HC-GW调节装置。使用过程中拧面器配合ADGW同时使用才能达到最佳效果。 (3)使用前确认接触线的张力，选择合适的紧固夹具套装。 4.工具保养方法 (1)每天在使用之后，工具必须用一块干净的布清理干净，仔细清除残 余的物质。防止使用中的导线轮被卡死。 (2)工具不应放在潮湿的地方，应注意通风效果。要经常检查导链。生 锈后注意擦拭。 (3)当不用工具时，应把它放在包装箱内储存和运输，防止工具损坏.
齐齐哈尔供电段牵引供电教学资源库
1.整杆器的使用
齐齐哈尔供电段牵引供电教学资源库
1.整杆器的使用
(6) 只调整支柱一侧的丝杠，可使支柱转动，达到整面的目 的，如图所示。 (7)调整支柱两侧的丝杠，两整杆器同时紧或松，将支柱拉 直立，测量人员将水平尺卡在钢轨上并使其水平后，测 量此时的支柱侧面限界。若不符合要求，则反复调整直 到限界符合技术标准 (支柱的位移，借助于支柱底部的垫 木)，如图所示。 注:以上(5)(6)(7)三个步骤可综合进行，视现场情况而定。 (8)回填支柱根部基础石土，并捣固。 (9) 两人拆卸整杆器，其余人员恢复支柱上的悬挂固定至技 术要求。
齐齐哈尔供电段牵引供电教学资源库
(3).瞄准 仪器的显示屏中央有白色十字丝，通过前后挪动侧量架和旋转主机头， 当十字丝中心与待测目标完全重合时，则表明己瞄准。瞄准时，可先用 手转动主机头进行粗调，然后根据需要可旋转微调旋钮进行微调，直到 对准目标。在光线较弱的情况下也可以按“长光”键打开长光用眼睛观 察红色激光点辅助瞄准。
齐齐哈尔供电段牵引供电教学资源库
8.测量仪
使用方法 1、参数测量 （1）、 标准模式：导高、 拉出值、轨距、超高 将仪器按“仪器放置标准” 放置；正常测量状态下 瞄准目标后，按下“测 量”键，即可显示结果 2.红线标高、侧面限界测量 将仪器按“仪器放置标准”放 置；正常测量状态下瞄准支柱 上的红线（没标注红线时瞄准 目测近似点即可）。按下 “红线”键，即可显示结果
齐齐哈尔供电段牵引供电教学资源库
8.测量仪
（3）、 500mm处高差测量 将仪器按“仪器放置标准”放置 于“500mm处”下方的任意 一对钢轨上。正常测量状态 下按下 “500mm”键，进入 500mm出高差测量模式。仪 器提示“请测量第一点”， 瞄准第一条接触线后按下 “测量”键。仪器提示“请 测量第二点”，瞄准第二条 接触线，按下“测量”键， 即可显示结果 (4)、承力索、接触线高差测量 将仪器按“仪器放置标准”放 置；正常测量状态下按下键盘 上“承力索”键。仪器提示 “请测量第一点”，瞄准承力 索后按下“测量”键。仪器提 示“请测量第二点”，瞄准接 触线，按下“测量”键。按下 “确认”键，即可显示结果
齐齐哈尔供电段牵引供电教学资源库
5.各种紧线器的使用
齐齐哈尔供电段牵引供电教学资源库
5.各种紧线器的使用
齐齐哈尔供电段牵引供电教学资源库
5.各种紧线器的使用
齐齐哈尔供电段牵引供电教学资源库
齐齐哈尔供电段牵引供电教学资源库
5.各种紧线器的使用
2.使用方法 接触线在紧固的同时进入导向槽。如图所示.为线夹的安 装提供操作空间.利用拧面器调整接触线线面后安装接触线 线夹. 紧固夹具的导向轮为接触线连接时，有效地保证了两 侧接触线对接面的一致，减少调整对接面的时间。
齐齐哈尔供电段牵引供电教学资源库
1.整杆器的使用
齐齐哈尔供电段牵引供电教学资源库
1.整杆器的使用
2.用反正扣整杆器整正腕臂时，操作步骤如下: (1)5-7人对支柱卸载，即对定位器卸载并将承力索取出钩 头鞍子即可，如果支柱上架设附加悬挂，根据情况临时取 开线索的悬挂固定。 (2)2人对支柱侧面限界数值、顺线路方向和横线路方向倾 斜度重新测量核对，根据测量结果确定出需整正的方向和 数值，然后安放整杆器。 (3)安放整杆器 ①将整杆器的固定框架通过螺栓固定在支柱上。螺栓与支 柱连接高度不超过轨平面500 mm，如图所示。 ②将整杆器的两个钢轨卡子分别固定在支柱两侧的钢轨上， 其位置由于支柱的距离各为3m为宜，如图所示。
五轮直线加工精准，保障 校直效果。
校直轮固定臂重量轻，强 度高。
齐齐哈尔供电段牵引供电教学资源库
用途：用于接触线硬点处理装置
特点： 1、用于校正接触线的死弯，连接25吨液压 钳头，轻松快捷、省力 2、钳体特种钢材制造坚固耐用、不宜变形 重量轻、便于携带，适合高空作业
MSGW 110CN-3D MSGW 120CN-3D MSGW BC150 配合ECW-H3D使用
齐齐哈尔供电段牵引供电教学资源库
6.校直器的使用
接触线校直器如图
齐齐哈尔供电段牵引供电教学资源库
钢轮直径 同心度 70mm
五个 钢轮 绝缘手柄 两轮之间 间距 115mm
校直器选择和特点：
1、接触线的校直程度；最大校直弯度可达40度的死弯 2、在校直过程中手柄的舒适度，两手柄之间的距离在430mm
8.测量仪
齐齐哈尔供电段牵引供电教学资源库
8.测量仪
主要技术指标 导高：范围3000~15000mm，精度±3mm； 拉出值：范围±1000mm，精度±4mm; 线岔中心：精度±3mm; 500mm处高差：精度±4mm; 轨距：范围1410mm~1470mm，精度±0.3mm; 水平（超高）：范围±200mm，精度±0.5mm; 红线标高：精度±4mm; 侧面限界：精度±5mm; 承力索与接触线高差：精度±4mm; 跨距: 精度±4mm; 非支：精度±4mm; 定位器坡度：1：n(n精确到0.1);
