溢流阀
溢流特性曲线
3．在系统中的应用
1）溢流定压
2）防止系统过载（安全）
3）造成背压
4）实现远程调压
5）系统卸荷（电磁溢流阀）
6）多级压力控制
二级调压回路
三级调压回路
1）直动式溢流阀 结构： 由阀体、阀芯、上盖、 弹簧、调节手柄等 组成。
职能符号：
直动式溢流阀工作原理动画演示
1）直动式溢流阀工作原理：
p < p s， 阀不溢流
p > p s， 阀溢流
液压力与弹簧力直接平衡---直动式。 一般用于低压场合。
ቤተ መጻሕፍቲ ባይዱ
DBD型直动式溢流阀
2）先导式溢流阀 结构：先导部分和主阀部分组成。
调节螺钉 阀盖 调压弹簧 锥阀芯 阀座 遥控口K
职能符号：
阀体
主阀弹簧
主阀芯
主阀座
进油口 P
出油口 T
工作原理
P PC
不溢流
P PC
溢流
先导式溢流阀工作原理动画演示
先导阀弹簧的作用：调节溢流压力。 主阀弹簧的作用：主阀弹簧只用于克服主阀芯的摩 擦力，弹簧很软。 导阀调压，主阀溢流。
一般用于高压、大流量场合。
先导式溢流阀远程控制口K : 实现远程调压。
3）结构特点： 主阀口常闭； 控制阀口打开的油液来自进油口；
泄油采用内泄方式。
2．溢流特性： 当溢流阀的溢流量变化时，阀口开 度将相应地变化，其溢流压力也 有改变，此即溢流特性。
开启压力Pk：溢流阀开始溢流时，进口处的压力。 调定压力（全流压力）Pn： 溢流阀通过额定流量qn时，进口处的压力。 静态调压偏差：全流压力与开启压力之差。 开启比n：开启压力与全流压力之比。
直动式溢流阀静态特性测试
液压测试大作业题目：DN10直动形溢流阀静态特性测试学院：机械工程学院专业班级： 18级机电控制工程2班学生姓名：褚海洋201811010500李新磊 201811010496郭晨箫 201811010219刘畅 201811010449李熙正 170101010453 指导教师：姚静2021年5 月溢流阀是保证工程机械液压系统稳定工作的重要元件。
分析直动式溢流阀的结构和工作原理，了解其工作特点和相关参数，通过数学建模分析直动式溢流阀的静态特性、运用Amesim软件对所设计的直动式溢流阀进行仿真、分析影响溢流阀性能的参数,得出直动式溢流阀的相关变化参数对其静态特性的影响程度，并验证模型的正确性。
然后进行直动式溢流阀的测试实验，与仿真结果进行对比，为在不同场合应用溢流阀提供了设计借鉴。
关键词：直动式溢流阀动态特性数学建模 Amesim仿真一绪论 (1)1.1 实验目的与意义 (1)1.1.1实验目的 (1)1.1.2实验意义 (1)1.2 直动型溢流阀阀测试现状 (1)二直动型溢流阀静态特性测试 (1)2.1 直动型溢流阀机理分析 (1)2.2建立数学模型 (2)2.3实验原理 (3)2.4静态特性测试内容 (3)2.5测试回路图 (4)2.6试验结果预估 (5)三直动型溢流阀静态特性仿真实验 (5)3.1 AMEsim模型搭建 (6)3.2仿真结果及分析 (7)四实验结果 (7)4.1实验结果分析 (8)4.2结果对比分析 (8)五结论 (10)参考文献 (11)一绪论1.1 实验目的与意义1.1.1 实验目的首先，了解清楚溢流阀的工作原理。
通过实验，进一步理解溢流阀的静态特性及其性能，掌握溢流阀的静态特性的测试原理和测试方法，掌握静态特性指标的内容及意义。
通过实验，了解溢流阀静态特性中启闭特性的测试方法。
1.1.2 实验意义溢流阀作为液压系统中使用最频繁的压力控制阀，是构成液压回路不可或缺的阀。
直动式溢流阀工作原理
直动式溢流阀工作原理直动式溢流阀是一种常用的液压控制元件，广泛应用于工程机械、冶金设备、农业机械等领域。
它的主要作用是在液压系统中控制液压油的流量，以达到稳定系统压力的目的。
本文将介绍直动式溢流阀的工作原理及其应用。
直动式溢流阀的工作原理主要基于液压力和弹簧力的平衡。
当液压系统中的压力超过设定值时，溢流阀会打开，使液压油通过阀芯流回油箱，从而降低系统压力；当系统压力低于设定值时，溢流阀会关闭，阻止液压油流回油箱，从而提高系统压力。
这种通过液压力和弹簧力平衡来控制液压系统压力的方式，使得直动式溢流阀具有了稳定性强、响应速度快的特点。
直动式溢流阀的工作原理可以分为两个阶段：压力调节阶段和溢流阶段。
在压力调节阶段，当液压系统的压力超过设定值时，液压力将克服弹簧力，使阀芯打开，液压油流回油箱，从而降低系统压力；当系统压力低于设定值时，弹簧力将克服液压力，使阀芯关闭，阻止液压油流回油箱，从而提高系统压力。
在溢流阶段，当液压系统的压力超过设定值时，溢流阀将完全打开，液压油将自由流回油箱，直到系统压力降低到设定值为止。
直动式溢流阀的工作原理使其在液压系统中具有重要的应用价值。
首先，它可以稳定系统压力，保护液压系统的安全运行。
其次，它可以控制液压油的流量，满足不同工况下的需求。
此外，直动式溢流阀还具有结构简单、维护方便的特点，使得其在工程机械、冶金设备、农业机械等领域得到广泛应用。
总之，直动式溢流阀的工作原理是基于液压力和弹簧力的平衡，通过控制液压油的流量来稳定系统压力。
它具有稳定性强、响应速度快的特点，广泛应用于液压系统中。
希望本文的介绍能够帮助读者更好地理解直动式溢流阀的工作原理及其应用。
力士乐直动式溢流阀样本
1/16直动式 溢流阀类型 DBDRC 25402/10.10替代对象：02.09目录内容 页码特点 1订货代码 2，3功能，截面，符号 4技术数据 5一般说明 5特性曲线6设备尺寸：螺纹连接 7设备尺寸：插装式阀 8，9设备尺寸：底板安装10，11经过类型测试的安全阀类型 DBD../..E，组件系列 1X，符合压力设备指令 97/23/EC （下文简称为 PED） 订货代码 12设备尺寸 12技术数据 13特性曲线 13安全注意事项14 至 16特点– 用作拧入式插装式阀– 适用于螺纹连接– 用于底板安装– 用于调节压力的调节类型，可选： • 六角套筒和保护帽 • 旋钮/手轮 • 可锁定旋钮H5585有关可提供备件的信息，请访问： /spc规格 6 至 30元件系列 1X最大工作压力为 630 bar [9150 psi]最大流量为 330 l/min [87 US gpm]订货代码= 可用1） 对于尺寸 15 和 20，仅可用于 25，50 或 100 bar 的压力等级。
2） 仅可用于 25，50 或 100 bar的压力等级。
3） 材料编号为 R900008158 的钥匙包括在供货范围内。
4） 不适用于经过类型测试的尺寸为 8，15 和 25 的安全阀。
5） 不适用于经过类型测试的安全阀。
6） 在进行压力等级选择时，请遵照第 6 页上的特性曲线和说明！7）对于型号 "G" 和 "P"，仅适用于 "SO292"，请参阅第 7 页和第 10 页！标准类型和组件已在 EPS（标准价格表）中列出。
*明文形式的更多详细信息PED 无代码 = 无型式验证E = 经过类型测试的安全阀，符合 PED 97/23/EC管道连接无代码 =符合 ISO 228/1 标准的管螺纹12 =SAE 螺纹密封材料无代码 = NBR 密封件V =FKM 密封件（可应要求提供其它密封件）注意！请务必遵守密封圈与所用液压油的兼容性！DBD 类型的溢流阀是直接操作式座阀。

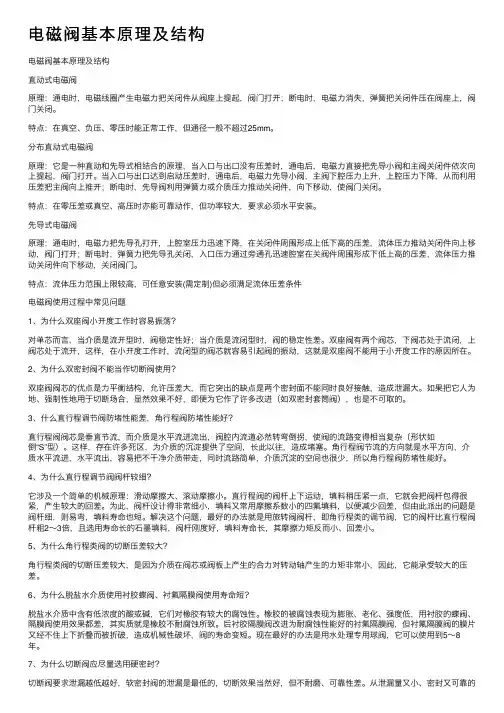

电磁阀基本原理及结构
