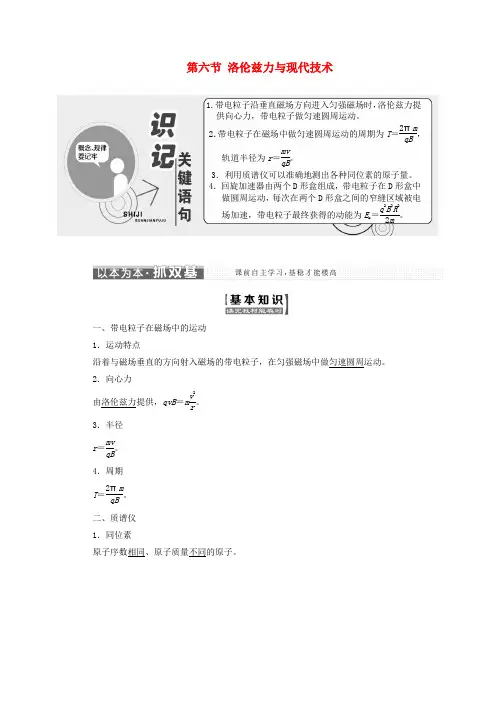

高中物理第三章磁场第六节洛伦兹力与现代技术教学案粤教版
第六节 洛伦兹力与现代技术1.带电粒子沿垂直磁场方向进入匀强磁场时，洛伦兹力提供向心力，带电粒子做匀速圆周运动。
2．带电粒子在磁场中做匀速圆周运动的周期为T ＝2πmqB，轨道半径为r ＝mvqB。
3．利用质谱仪可以准确地测出各种同位素的原子量。
4．回旋加速器由两个D 形盒组成，带电粒子在D 形盒中做圆周运动，每次在两个D 形盒之间的窄缝区域被电场加速，带电粒子最终获得的动能为E k ＝q 2B 2R 22m。
一、带电粒子在磁场中的运动 1．运动特点沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动。
2．向心力由洛伦兹力提供，qvB ＝m v 2r。
3．半径r ＝mv qB。
4．周期T ＝2πmqB。
二、质谱仪 1．同位素原子序数相同、原子质量不同的原子。
图3612．质谱仪 如图361所示。
(1)P 1P 2之间的部分就是一个速度选择器，粒子要匀速通过狭缝应有v ＝E B 1。
(2)带电粒子在S 0下方区域，在洛伦兹力的作用下做匀速圆周运动。
其中轨道半径r ＝mv qB 2。
(3)以上两式消去v 得q m ＝EB 1B 2r。
三、回旋加速器 1．构造(1)核心部分：两个D 形盒，置于巨大磁铁之间的真空容器中，如图362所示。
图362(2)粒子源：放于窄缝中心附近。
(3)磁场：方向垂直于金属盒底面。
(4)电场：两盒分别接在周期性变化的交变电源的两极上，窄缝中形成方向可变的加速电场，方向垂直于窄缝。
2．工作原理及工作过程(1)工作原理：利用电场对带电粒子的加速作用和磁场对带电粒子的偏转作用，实现通过多次加速获得高能量的带电粒子。
(2)工作过程：从位于两D 形盒的缝隙中央处的粒子源放射出的带电粒子，经两D 形盒间的电场加速后，垂直磁场方向进入某一D 形盒内，在洛伦兹力的作用下做匀速圆周运动，经磁场偏转半个周期后又回到缝隙。
粤教版高中物理选修3-1：《洛伦兹力与现代技术》教案(1)-新版
3.6 洛伦兹力与现代技术知识与能力目标1.理解洛伦兹力对粒子不做功2.理解带电粒子的初速度方向与磁感应强度垂直时，粒子在匀强磁场中做匀速圆周运动3.推导半径，周期公式并解决相关问题道德目标培养学生热爱科学，探究科学的价值观教学重点带电粒子在匀强磁场中做匀速圆周运动的半径公式和周期公式，并能用来解决有关问题。
教学难点带电粒子在匀强磁场中做匀速圆周运动的条件对周期公式和半径公式的定性的理解。
教学方法在教师指导下的启发式教学方法教学用具电子射线管，环行线圈，电源，投影仪教学过程一引入新课复习：1.当带电粒子以速度v平行或垂直射入匀强磁场后，粒子的受力情况；2.回顾带电粒子垂直飞入匀强电场时的运动特点，让学生猜想带电粒子垂直飞入匀强磁场的运动情况。
二．新课1．运动轨迹演示实验利用洛伦兹力演示仪，演示电子射线管内的电子在匀强磁场中的运动轨迹，让学生观察存在磁场和不存在磁场时电子的径迹。
现象：圆周运动。
提问：是匀速圆周运动还是非匀速圆周运动呢？分析：（1）首先回顾匀速圆周运动的特点：速率不变，向心力和速度垂直且始终在同一平面，向心力大小不变始终指向圆心。
（2）带电粒子在匀强磁场中的圆周运动的受力情况是否符合上面3个特点呢？带电粒子的受力为F 洛=qvB ，与速度垂直故洛伦兹力不做功，所以速度v 不变，即可得洛伦兹力不变，且F 洛与v 同在垂直与磁场的平面内，故得到结论：带电粒子在匀强磁场中做匀速圆周运动结论：1、带电微观粒子的质量很小，在磁场中运动受到洛伦兹力远大于它的重力，因此可以把重力忽略不计，认为只受洛伦兹力作用。
2、沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动，洛伦兹力提供做向心力，只改变速度的方向，不改变速度的大小。
2．轨道半径和周期例：一带电粒子的质量为m ，电荷量为q ，速率为v ，它在磁感应强度为B 的匀强磁场中做匀速圆周运动，求轨道半径有多大？ 由得可知速度越大，r 越大。
粤教版高中物理选修3-1：《洛伦兹力与现代技术》教案-新版
洛伦兹力与现代技术教学目标1.理解洛伦兹力对粒子不做功2.理解带电粒子的初速度方向与磁感应强度垂直时，粒子在匀强磁场中做匀速圆周运动3.推导半径，周期公式并解决相关问题教学重点带电粒子在匀强磁场中做匀速圆周运动的半径公式和周期公式，并能用来解决有关问题。
教学难点带电粒子在匀强磁场中做匀速圆周运动的条件对周期公式和半径公式的定性的理解。
教学方法在教师指导下的启发式教学方法教学用具电子射线管，环行线圈，电源，投影仪，教学过程一引入新课复习：1 当带电粒子以速度v平行或垂直射入匀强磁场后，粒子的受力情况；2 回顾带电粒子垂直飞入匀强电场时的运动特点，让学生猜想带电粒子垂直飞入匀强磁场的运动情况。
二．新课1．运动轨迹演示实验利用洛伦兹力演示仪，演示电子射线管内的电子在匀强磁场中的运动轨迹，让学生观察存在磁场和不存在磁场时电子的径迹。
现象：圆周运动。
提问：是匀速圆周运动还是非匀速圆周运动呢？分析：（1）首先回顾匀速圆周运动的特点：速率不变，向心力和速度垂直且始终在同一平面，向心力大小不变始终指向圆心。
（2）带电粒子在匀强磁场中的圆周运动的受力情况是否符合上面3个特点呢？ 带电粒子的受力为F 洛=qvB ，与速度垂直故洛伦兹力不做功，所以速度v 不变，即可得洛伦兹力不变，且F 洛与v 同在垂直与磁场的平面内，故得到结论：带电粒子在匀强磁场中做匀速圆周运动结论：1、带电微观粒子的质量很小，在磁场中运动受到洛伦兹力远大于它的重力，因此可以把重力忽略不计，认为只受洛伦兹力作用。
2、沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动，洛伦兹力提供做向心力，只改变速度的方向，不改变速度的大小。
2．轨道半径和周期例：一带电粒子的质量为m ，电荷量为q ，速率为v ，它在磁感应强度为B 的匀强磁场中做匀速圆周运动，求轨道半径有多大？由 得 可知速度越大，r 越大。
周期呢？由 得 与速度半径无关。
实验：改变速度和磁感强度观测半径r 。
高中物理 3.6《洛伦兹力与现代技术》 粤教版选修3-1
ppt课件
二.质谱仪
1922年化学诺贝尔获得者
多大的速度能通过选择仪
半径多大？ 怎样得到荷质比？如何用它来区分同 位素？ppt课件
三.回旋加速器
1939年诺贝尔物理学奖
第六节. 洛仑兹力与现代技术
ppt课件
第六节 洛伦兹Байду номын сангаас与现代技术
洛仑兹力演示仪
观察：什么时候轨迹是直线？ 什么时候轨迹是圆？
ppt课件
思考：轨迹是直线还有没有其它情况？
推 质量为m，带电量为q，速度大小为v的带 导 电粒子在匀强磁场B中作匀速圆周运动的
半径和周期分别多大？
B2.0简周104T 1.6的106m/单期s 匀实分强例别磁：多场一 大中个？，电它子作以圆周运动的半径和 的速度垂直进入
O V0
B
P
ppt课件
N
Q
O V0
P
M
ppt课件
练习：如下图，质量为m，电荷量为q的负离子以速率v垂直于 屏经过小孔O进入存在着磁场的真空室，已知磁感应强度大 小为B，方向与离子运动方向垂直，并垂直纸面向里 （1）求离子进入磁场后到达屏上的位置与O点的距离 （2）离子进入磁场后经过t时间到达P点，试证明：直线OP
与离子初速度方向的夹角跟t的关系为：a=qBt/2m
ppt课件
回旋加速器
Question1:在上述加速器中，v变大,r增大，T会否变化？ Question2：若要使每次电荷经过空隙都恰能被加速，交变电流的
频率有何要求？ ppt课件
1.如下图，PN和MQ两板平行且板间存在垂直纸面向里的匀强 磁场，两板间距离及PN和MQ的长度均为d，一带正电的质子 从PN板的正中间O点以速度V0垂直射入磁场，为使质子能射出 两板间，试求磁感应强度的大小的范围.已知质子带电量为e， 质量为m
2019-2020年新课标粤教版3-1 选修三3.6《洛伦兹力与现代技术》教案1.doc
洛伦兹力与现代技术知识与能力目标1．理解洛伦兹力对粒子不做功2．理解带电粒子的初速度方向与磁感应强度垂直时，粒子在匀强磁场中做匀速圆周运动3．推导半径，周期公式并解决相关问题道德目标培养学生热爱科学，探究科学的价值观教学重点带电粒子在匀强磁场中做匀速圆周运动的半径公式和周期公式，并能用来解决有关问题。
教学难点带电粒子在匀强磁场中做匀速圆周运动的条件对周期公式和半径公式的定性的理解。
教学方法在教师指导下的启发式教学方法教学用具电子射线管，环行线圈，电源，投影仪，教学过程一引入新课复习：1 当带电粒子以速度v平行或垂直射入匀强磁场后，粒子的受力情况；2 回顾带电粒子垂直飞入匀强电场时的运动特点，让学生猜想带电粒子垂直飞入匀强磁场的运动情况。
二．新课1．运动轨迹演示实验利用洛伦兹力演示仪，演示电子射线管内的电子在匀强磁场中的运动轨迹，让学生观察存在磁场和不存在磁场时电子的径迹。
现象：圆周运动。
提问：是匀速圆周运动还是非匀速圆周运动呢？分析：（1） 首先回顾匀速圆周运动的特点：速率不变，向心力和速度垂直且始终在同一平面，向心力大小不变始终指向圆心。
[:Z+xx+k]（2）带电粒子在匀强磁场中的圆周运动的受力情况是否符合上面3个特点呢？ 带电粒子的受力为F 洛=qvB ，与速度垂直故洛伦兹力不做功，所以速度v 不变，即可得洛伦兹力不变，且F 洛与v 同在垂直与磁场的平面内，故得到结论：带电粒子在匀强磁场中做匀速圆周运动[:Z 。
xx 。
k]结论：1、带电微观粒子的质量很小，在磁场中运动受到洛伦兹力远大于它的重力，因此可以把重力忽略不计，认为只受洛伦兹力作用。
2、沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动，洛伦兹力提供做向心力，只改变速度的方向，不改变速度的大小。
2．轨道半径和周期• 例：一带电粒子的质量为m ，电荷量为q ，速率为v ，它在磁感应强度为B 的匀强磁场中做匀速圆周运动，求轨道半径有多大？由 得 可知速度越大，r 越大。
高中物理第三章磁场第六节洛伦兹力与现代技术学案粤教版选修
第六节 洛伦兹力与现代技术一、带电粒子在磁场中的运动1．电子的质量很小，我们往往忽略重力对电子的影响，当电子所处的空间无电场和磁场时，电子做________，当电子运动速度方向与磁场垂直时，电子做______________．2．当带电粒子在磁场中仅受洛伦兹力作用时，由于洛伦兹力始终与________垂直，故带电粒子做____________，已知电荷量为q 的带电粒子，以速度大小为v 垂直于磁场方向进入磁感应强度为B 的匀强磁场中，其运动轨道半径为：R＝__________；周期为T ＝________．二、质谱仪（1）原理如图所示．（2）带电粒子进入质谱仪的加速电场，由动能定理：_________＝12mv 2．（3）带电粒子进入质谱仪的偏转磁场，洛伦兹力提供向心力：______＝mv 2r．（4）质谱仪的应用：可以测定带电粒子的质量和分析________． 三、回旋加速器（1）原理如图所示．（2）如图所示，回旋加速器的核心部件是__________． （3）粒子每经过一次加速，其轨道半径就________．（4）由qvB ＝mv 2r 和E k ＝12mv 2得E k ＝____________，即粒子在回旋加速器中获得的最大动能与q 、m 、B 、r 有关，与加速电压无关．预习交流回旋加速器两端所加的交流电压的周期由什么决定？答案：一、1．直线运动 匀速圆周运动 2．运动方向 匀速圆周运动mv Bq 2πm Bq二、（2）qU （3）qvB （4）同位素三、（2）两个D 形盒 （3）增加一次 （4）q 2B 2r 22m预习交流：答案：为了保证每次带电粒子经过狭缝时均被加速，使之能量不断提高，交流电压的周期必须等于带电粒子在回旋加速器中做匀速圆周运动的周期即T ＝2πmqB．因此，交流电压的周期由带电粒子的质量m 、带电荷量q 和加速器中的磁场的磁感应强度B 来决定．一、带电粒子在匀强磁场中的运动洛伦兹力与现代科技密切相关，速度选择器、质谱仪、回旋加速器、电磁流量计、磁流体发电机都应用到了洛伦兹力．那么，你知道洛伦兹力演示仪的工作原理吗？有三束粒子，分别是质子（p ）、氚核（31H ）和α粒子（42H ）束，如果它们以相同的速度沿垂直于磁场方向射入匀强磁场（磁场方向垂直纸面向里），在下图中，能正确表示出这三束粒子的运动轨迹的是（ ）．1．当v平行于B时：f＝0，粒子做匀速直线运动．2．当v垂直于B时：洛伦兹力f起向心力的作用，粒子将做匀速圆周运动（如图所示．）粒子运动的轨道半径r和周期T：由f＝F向得：Bqv＝mv2/r得粒子运动的轨道半径：r＝mv/Bq由T＝2πr/v得：T＝2πm/Bq．3．带电粒子做圆周运动的半径与磁感应强度B、粒子质量m、电荷量q及运动速率有关．4．带电粒子做圆周运动的周期只与磁感应强度B、粒子质量m、电荷量q的大小有关，与粒子的半径及运动速率无关．5．带电粒子做匀速圆周运动的圆心、半径及运动时间的确定．（1）圆周运动轨道半径的确定几何轨道半径的求解：作入射点、出射点对应的半径，作出相应三角形，根据边角关系或边边关系，求解出半径的大小．（2）圆周运动的轨道圆心确定的基本思路．①圆心一定在与速度方向垂直的直线上．（如图1）图1②圆心一定在入射点与出射点的中垂线上．（如图2）图2（3）带电粒子运动时间的确定．粒子在磁场中运动一周的时间为T ，当粒子运动的圆弧所对应的圆心角为α时，其运动时间可由下式表示：t ＝α360°T （或t ＝α2πT ）． （4）粒子在磁场中运动的速度为v ，轨道半径为r ，粒子运动的圆弧所对应的圆心角为α时，其运动时间t ，可由t ＝r ·αv求解．二、质谱仪质谱仪的主要作用是什么？如图是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B 和E ．平板S 上有可让粒子通过的狭缝P 和记录粒子位置的胶片A 1A 2．平板S 下方有强度为B 0的匀强磁场．下列表述正确的是（ ）．A ．质谱仪是分析同位素的重要工具B ．速度选择器中的磁场方向垂直纸面向外C ．能通过狭缝P 的带电粒子的速率大于E /BD ．离子打在胶片上的位置越靠近狭缝P ，粒子的比荷越小1．质谱仪主要用于分析同位素、测定其质量、荷质比．2．粒子通过加速电场有qU ＝12mv 2．3．能够经过速度选择器的粒子速度应满足v ＝E B． 4．粒子在磁场中的运动轨迹是半圆． 三、回旋加速器在现代科学研究中，常常需要探讨物质的微观结构，要用能量很高的带电粒子去轰击各种原子核，必须用各种各样的加速器产生出速度很大的高能粒子．位于法国和瑞士边界的欧洲核子研究所的粒子加速器周长达27 km （如图中大圆），为什么加速器需要那么大的周长呢？回旋加速器D 形盒中央为质子流，D 形盒的交流电压为U ＝2×104V ，静止质子经电场加速后，进入D 形盒，其最大轨道半径r ＝1 m ，磁场的磁感应强度B ＝0.5 T ，质子的质量为1.67×10－27kg ，问：（1）质子最初进入D 形盒的动能多大？（2）质子经回旋加速器最后得到的动能多大？ （3）交流电源的频率是多少？回旋加速器的核心部分是两个D 形的金属扁盒，两盒之间留有一个窄缝，在中心附近有粒子源，D 形盒处在真空容器中，整个装置放在巨大电磁铁产生的匀强磁场中，并把两个D 形盒分别接在高频电源两极上．其工作原理是：1．电场加速qU ＝12mv 22．磁场约束偏转qvB ＝mv 2R3．加速条件：加速电场的周期必须等于回旋周期．4．带电粒子的最终能量：粒子做匀速圆周运动的最大半径等于D 形盒的半径．所以E km ＝12mv 2＝12m （qBR m ）2＝q 2B 2R 22m． 带电粒子的最大动能只与D 形盒的半径R 和磁感应强度B 有关，与加速电压无关．1．两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中．设r 1、r 2为这两个电子的运动轨道半径，T 1、T 2是它们的运动周期，则（ ）．A ．r 1＝r 2，T 1≠T 2B ．r 1≠r 2，T 1≠T 2C ．r 1＝r 2，T 1＝T 2D ．r 1≠r 2，T 1＝T 22．如图所示，有a 、b 、c 、d 四个粒子，它们带同种电荷且电荷量相等，它们的速率关系为v a ＜v b ＝v c ＜v d ，质量关系为m a ＝m b ＜m c ＝m d ．进入速度选择器后，有两种离子从速度选择器射出，由此可以判定（ ）．A ．射向P 1的是a 粒子B ．射向P 1的是b 粒子C ．射向A 2的是c 粒子D ．射向A 2的是d 粒子3．如果回旋加速器的内部磁场的磁感应强度为B ，带电粒子的质量为m ，带电荷量为q ，则关于回旋加速器的电场的周期下列说法中正确的是（ ）．A ．所加电压为直流电压，因此周期T 为无穷大B ．所加电压为交流电压，因此周期为带电粒子在匀强磁场中做匀速圆周运动的周期的一半，即T ＝πmBqC ．所加电压为交流电压，其周期为带电粒子在匀强磁场中做匀速圆周运动的周期，即T ＝2πm BqD ．所加电压为交流电压，其周期为带电粒子在匀强磁场中做匀速圆周运动周期的2倍，即T ＝4πm Bq4．如图有一混合正离子束先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ，如果这束正离子流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径又相同，则说明这些正离子具有相同的（ ）．A ．速度B ．质量C ．电荷D ．荷质比5．有一回旋加速器，它的高频电源的频率为1.2×107Hz ，D 形盒的半径为0.532 m ，求加速氘核时所需的磁感应强度为多大？氘核所能达到的最大动能为多少？（氘核的质量为3.3×10－27 kg ，氘核的电荷量为1.6×10－19C ）答案：活动与探究1：答案：带电粒子在匀强磁场中做匀速圆周运动．迁移与应用1：C 解析：三束粒子以相同的速度沿垂直于磁场方向进入匀强磁场，因此粒子做匀速圆周运动，则qvB ＝mv 2R所以R ＝mvqB因此它们的半径大小之比为R p :R 氚:R α＝m p q p :m 氚q 氚:m αq α＝1:3:2由此可判断出C 选项正确．活动与探究2：答案：测量带电粒子的质量和分析同位素．迁移与应用2：AB 解析：由加速电场可知粒子所受电场力向下，即粒子带正电，在速度选择器中，电场力水平向右，洛伦兹力水平向左，如题图所示，因此速度选择器中磁场方向垂直纸面向外，B 正确；经过速度选择器时满足qE ＝qvB ，可知能通过狭缝P 的带电离子的速率等于E /B ，C 错；带电离子进入磁场做匀速圆周运动则有R ＝mv /qB ，可见当v 相同时，R ∝mq，所以可以用来区分同位素，且R 越大，比荷就越小，D 错误． 活动与探究3：答案：由r ＝mvqB可知，v 与r 成正比．迁移与应用3：答案：（1）3.2×10－15J （2）1.92×10－12J （3）7.6×106Hz 解析：（1）粒子在电场中加速，根据动能定理得 qU ＝E k －0 E k ＝qU ＝2×104 eV ＝3.2×10－15 J ．（2）粒子在回旋加速器的磁场中，绕行的最大半径为r ，则有： qvB ＝mv 2/r 解得：v ＝qBr m质子经回旋加速器最后获得的动能为E k ′＝12mv 2＝12m ×（qBrm ）2＝1.92×10－12 J ．（3）f ＝1T ＝Bq 2πm＝7.6×106Hz ．当堂检测1．D 解析：电子在磁场中仅受到洛伦兹力作用，做匀速圆周运动，其轨道半径为R ＝mv Be，周期为T ＝2πm Be，在其他条件一样的情况下，速度越大则半径越大．而周期与运动速度无关，所以这两个电子运动周期一样．D 正确．2．A 解析：由通过速度选择器的粒子速度相等可知，应是b 、c ，由偏转方向知这些离子都带正电，由r ＝mv qB知r c ＞r b ，所以射向A 1的是c 粒子，射向A 2的是b 粒子．又由于v a ＜v b ，故射向P 1的是a 粒子，选项A 正确．3．C 解析：回旋加速器所加的电压为交变电压，其周期与带电粒子在匀强磁场中做匀速圆周运动的周期相等．即T ＝2πmqB．4．AD 解析：区域Ⅰ是速度选择器，能通过该区域的粒子必须满足电场力与洛伦兹力大小相等，即Eq ＝Bqv ，所以所有沿直线通过该区域的粒子的速度相等．区域Ⅱ是一个偏转磁场，粒子进入该区域后做匀速圆周运动，轨道半径为R ＝mvBq，由题干得知所有粒子偏转半径相同（打在同一点），所以他们的荷质比（q m ＝vBR）相等．故A 、D 正确． 5．答案：1.55 T 2.64×10－12J解析：氘核在磁场中做圆周运动，由洛伦兹力提供向心力，据牛顿第二定律qvB ＝mv 2R，周期T ＝2πR v ，解得圆周运动的周期T ＝2πmqB．要使氘核每次经过电场均被加速，则其在磁场中做圆周运动的周期等于交变电压的周期，即T ＝1f所以B ＝2πfm q ＝2×3.14×1.2×107×3.3×10－271.6×10－19T ＝1.55 T设氘核的最大速度为v ，对应的圆周运动的半径恰好等于D 形盒的半径，所以v ＝qBRm． 故氘核所能达到的最大动能E km ＝12mv 2＝12m ·（qBR m ）2＝q 2B 2R 22m＝(1.6×10－19)2×1.552×0.53222×3.3×10－27J ＝2.64×10－12J ．。
推荐2017_2018学年高中物理第三章磁场第六节洛伦兹力与现代技术教学案粤教版选修3_1
第六节 洛伦兹力与现代技术1.带电粒子沿垂直磁场方向进入匀强磁场时，洛伦兹力提供向心力，带电粒子做匀速圆周运动。
2．带电粒子在磁场中做匀速圆周运动的周期为T ＝2πmqB，轨道半径为r ＝mvqB。
3．利用质谱仪可以准确地测出各种同位素的原子量。
4．回旋加速器由两个D 形盒组成，带电粒子在D 形盒中做圆周运动，每次在两个D 形盒之间的窄缝区域被电场加速，带电粒子最终获得的动能为E k ＝q 2B 2R 22m。
一、带电粒子在磁场中的运动 1．运动特点沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动。
2．向心力由洛伦兹力提供，qvB ＝m v 2r。
3．半径r ＝mv qB。
4．周期T ＝2πmqB。
二、质谱仪 1．同位素原子序数相同、原子质量不同的原子。
图3612．质谱仪 如图361所示。
(1)P 1P 2之间的部分就是一个速度选择器，粒子要匀速通过狭缝应有v ＝E B 1。
(2)带电粒子在S 0下方区域，在洛伦兹力的作用下做匀速圆周运动。
其中轨道半径r ＝mv qB 2。
(3)以上两式消去v 得q m ＝EB 1B 2r。
三、回旋加速器 1．构造(1)核心部分：两个D 形盒，置于巨大磁铁之间的真空容器中，如图362所示。
图362(2)粒子源：放于窄缝中心附近。
(3)磁场：方向垂直于金属盒底面。
(4)电场：两盒分别接在周期性变化的交变电源的两极上，窄缝中形成方向可变的加速电场，方向垂直于窄缝。
2．工作原理及工作过程(1)工作原理：利用电场对带电粒子的加速作用和磁场对带电粒子的偏转作用，实现通过多次加速获得高能量的带电粒子。
(2)工作过程：从位于两D 形盒的缝隙中央处的粒子源放射出的带电粒子，经两D 形盒间的电场加速后，垂直磁场方向进入某一D 形盒内，在洛伦兹力的作用下做匀速圆周运动，经磁场偏转半个周期后又回到缝隙。
2022-2021学年高二物理粤教版选修3-1 3.6洛伦兹力与现代技术 课件（29张）
典例精析
例1：一个带电粒子，沿垂直于磁场的方向射入一匀强磁场．粒子的一
段径迹如下图所示．径迹上的每一小段都可近似看成圆弧．由于带电
粒子使沿途的空气电离，粒子的能量逐渐减小(带电量不变)．从图中情
况可以确定（ C ）
A．粒子从a到b，带正电 B．粒子从a到b，带负电
半径越来越小
粒子做圆周 运动，洛伦 兹力提供向 心力
C．粒子从b到a，带正电
D．粒子从b到a，带负电 由左手定则确 定电性
问题探究
应用：
同一磁场中不同带电粒子的迹 径不同
r mv qB
能否根据带电粒子的运动轨迹分辨 初速度为零但比荷不同的粒子？
质谱仪
通过测出粒子圆周运动的半径， 计算粒子的比荷或质量及分析同 位素的仪器.
新课教学
二、质谱仪原理分析
答案:B D
课堂练习
4.如图所示，一束电子(电荷量为e)以速度v垂 直射入磁感应强度为B、宽度为d的匀强磁场中， 穿透磁场时速度方向与原来入射方向的夹角是 30°，则电子的质量是________，穿透磁场的 时间是________．
【答案】
2dBe v
πd 3v
课堂练习
思路引导 利用动能定理计算动能
求解
q2B2R2 Ekm= 2m
课堂练习
1.同一种带电粒子以不同速度垂直射 入一匀强磁场中，其运动轨迹如图 ，则可知：
①这些速度的大小关系如何？ ②三束粒子从O点出发分别到达1、2
、3所用时间关系如何？
课堂练习
2.回旋加速器两个D形金属盒间的狭缝中形成的周期性 变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，如图所示， 要增大带电粒子射出时的动能，下列措施可行的是( ) A．增大匀强电场间的加速电压 B．增大磁场的磁感应强度 C．减小狭缝间的距离 D．增大D形金属盒的半径
高中物理第三章磁场第五节研究洛伦兹力教学案粤教版选修01
第五节 研究洛伦兹力1.洛伦兹力的方向可由左手定则判定，其中四指指向正电荷的运动方向，拇指的指向为正电荷的受力方向。
运动的负电荷受力跟相同方向正电荷受力方向相反。
2．洛伦兹力的大小：当运动电荷的方向与磁场方向平衡时，运动电荷受到的洛伦兹力为零；当运动电荷的速度方向与磁场方向垂直时，受到洛伦兹力f ＝qvB 。
3．速度选择器所选择粒子速度满足qvB ＝qE ，即v ＝E B。
一、洛伦兹力的方向1．洛伦兹力荷兰物理学家洛伦兹于1895年发现了磁场对运动电荷的作用力公式，人们称这种力为洛伦兹力。
2．阴极射线在阴极射线管中，从阴极发射出来的电子束称为阴极射线。
3．实验结论 (1)当运动电荷的速度方向与磁场方向平行时，运动电荷受到的洛伦兹力为零。
(2)当运动电荷的速度方向与磁场方向垂直时，运动电荷受到的洛伦兹力的方向既与磁场方向垂直，又与速度方向垂直。
4．左手定则 伸开左手，使大拇指跟其余四个手指垂直，且处于同一平面内，把手放入磁场中让磁感线垂直穿入手心，四指指向为正电荷运动的方向，那么拇指所指的方向就是正电荷所受洛伦兹力的方向。
运动的负电荷在磁场中所受的洛伦兹力的方向跟沿相同方向运动的正电荷所受的力的方向相反。
二、洛伦兹力的大小1．实验表明安培力可以看做是大量运动电荷所受洛伦兹力的宏观表现。
2．公式推导设有一段长度为L的通电导线，横截面积为S，单位体积内含有的自由电荷数为n，每个自由电荷的电荷量为q，定向移动的平均速度为v，则导线中的电流为I＝nqvS，将通电直导线垂直于磁场方向放入磁感应强度为B的匀强磁场中，导线所受安培力F安＝BIL＝BnqvSL，这段导线中含有的运动电荷数为nLS，所以f＝F安nLS＝qvB。
综上可知，当电荷在垂直于磁场的方向上运动时，磁场对运动电荷的洛伦兹力f＝qvB。
1．自主思考——判一判(1)运动的电荷在磁场中受的力叫洛伦兹力，正电荷所受的洛伦兹力的方向与磁场方向相同，负电荷所受的洛伦兹力的方向与磁场方向相反。
2019-2020年新课标粤教版3-1 选修三3.6《洛伦兹力与现代技术》教案3.doc
洛伦兹力与现代技术知识与能力目标1．理解洛伦兹力对粒子不做功2．理解带电粒子的初速度方向与磁感应强度垂直时，粒子在匀强磁场中做匀速圆周运动3．推导半径，周期公式并解决相关问题道德目标培养学生热爱科学，探究科学的价值观教学重点带电粒子在匀强磁场中做匀速圆周运动的半径公式和周期公式，并能用来解决有关问题。
教学难点带电粒子在匀强磁场中做匀速圆周运动的条件对周期公式和半径公式的定性的理解。
教学方法在教师指导下的启发式教学方法教学用具[:学。
科。
网]电子射线管，环行线圈，电源，投影仪，教学过程一引入新课复习：1 当带电粒子以速度v平行或垂直射入匀强磁场后，粒子的受力情况；2 回顾带电粒子垂直飞入匀强电场时的运动特点，让学生猜想带电粒子垂直飞入匀强磁场的运动情况。
二．新课1．运动轨迹演示实验利用洛伦兹力演示仪，演示电子射线管内的电子在匀强磁场中的运动轨迹，让学生观察存在磁场和不存在磁场时电子的径迹。
现象：圆周运动。
提问：是匀速圆周运动还是非匀速圆周运动呢？分析：（1） 首先回顾匀速圆周运动的特点：速率不变，向心力和速度垂直且始终在同一平面，向心力大小不变始终指向圆心。
（2）带电粒子在匀强磁场中的圆周运动的受力情况是否符合上面3个特点呢？ 带电粒子的受力为F 洛=qvB ，与速度垂直故洛伦兹力不做功，所以速度v 不变，即可得洛伦兹力不变，且F 洛与v 同在垂直与磁场的平面内，故得到结论：带电粒子在匀强磁场中做匀速圆周运动结论：1、带电微观粒子的质量很小，在磁场中运动受到洛伦兹力远大于它的重力，因此可以把重力忽略不计，认为只受洛伦兹力作用。
2、沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动，洛伦兹力提供做向心力，只改变速度的方向，不改变速度的大小。
2．轨道半径和周期• 例：一带电粒子的质量为m ，电荷量为q ，速率为v ，它在磁感应强度为B 的匀强磁场中做匀速圆周运动，求轨道半径有多大？由 得 可知速度越大，r 越大。
2019-2020年高中物理 3.5-3.6探究洛伦兹力 洛伦兹力与现代技术学案 粤教版选修3-1
2019-2020年高中物理 3.5-3.6探究洛伦兹力洛伦兹力与现代技术学案粤教版选修3-11．会推导带电粒子在匀强磁场中做匀速圆周运动的半径、周期公式，并会用它们解答有关问题．2．理解带电粒子的速度方向与磁感应强度的方向垂直时，粒子的运动特点与规律．1．洛伦兹力：运动电荷在磁场中受到的作用力称为洛伦兹力．2．在阴极射线管中，从阴极发射出来的电子束称为阴极射线．3．实验结论：(1)当运动电荷的速度方向与磁场方向平行时，运动电荷受到的洛伦兹力为零即f＝0．(2)当运动电荷的速度方向与磁场方向垂直时，运动电荷受到的洛伦兹力的方向既与磁场方向垂直，又与速度方向垂直即f＝Bqv．4．洛伦兹力的方向：由左手定则确定——伸出左手，拇指和四指垂直且在同一平面内，让磁感线垂直穿过手心，四指指向正电荷运动的方向(或负电荷运动的反方向)，则大拇指指示的就是运动电荷受力的方向．5．安培力可以看作是大量运动电荷所受洛伦兹力的宏观表现．6．带电粒子在磁场中若只受到洛伦兹力作用时的运动规律．(1)当v＝0或v∥B时，洛伦兹力f＝0，粒子保持原状态，即静止或匀速直线运动．(2)洛伦兹力f对电荷不做功，在匀强磁场，当v⊥B时，粒子在磁场中只受到洛伦兹力作用，将做匀速圆周运动．带电粒子在电场中偏转与在磁场中偏转的比较一、单项选择题1．有关电荷所受电场力和洛伦兹力的说法中，正确的是(B)A．电荷在磁场中一定受磁场力的作用B．电荷在电场中一定受电场力的作用C．电荷受电场力的方向与该处的电场方向一致D．电荷若受磁场力，则受力方向与该处的磁场方向平行解析：电荷在电场中一定受电场力作用；如果粒子速度方向与磁场线平行，则粒子不受洛伦兹力作用．但如果粒子速度方向不与磁场线平行，则一定受到洛伦兹力作用．2．电子束以一定的初速度沿轴线进入螺线管内，螺线管中通以方向随时间而周期性变化的电流，如下图所示，则电子束在螺线管中做(A)A．匀速直线运动B．匀速圆周运动C．加速减速交替的运动 D．来回振动解析：电子速度方向与磁场线平行，则电子不受洛伦兹力作用，所以电子以原来的速度运动．3．下图的四种情况中，对各粒子受洛伦兹力方向的描述，不正确的是(C)A．垂直于v向上 B．垂直纸面向里C．垂直纸面向外 D．垂直纸面向里解析：根据左手定则得正确选项是C.4．如下图所示，在示波管下方有一根水平放置的通电直电线，则示波管中的电子束将(A)A．向上偏转 B．向下偏转C．向纸外偏转 D．向纸内偏转解析：电流上方的磁场方向是垂直纸面向外，电子带负电，根据左手定则得答案为A.二、不定项选择题5.垂直纸面的匀强磁场区域里，一离子从原点O沿纸面向x轴正方向飞出，其运动轨迹可能是下图中的(BC)解析：由左手定则可得到B选项和C选项正确．6．如图所示，一带负电的质点在固定的正点电荷作用下绕该正电荷做匀速圆周运动，周期为T 0，轨道平面位于纸面内，质点的速度方向如图中箭头所示．现加一垂直于轨道平面的匀强磁场，已知轨道半径并不因此而改变，则(AD)A ．若磁场方向指向纸里，质点运动的周期将大于T 0B ．若磁场方向指向纸里，质点运动的周期将小于T 0C ．若磁场方向指向纸外，质点运动的周期将大于T 0D ．若磁场方向指向纸外，质点运动的周期将小于T 0解析：当磁场方向指向纸里时，由左手定则可知电子受到背离圆心向外的洛伦兹力，向心力变小，由F ＝mr4π2T 2可知周期变大，A 对B 错．同理可知，当磁场方向指向纸外时电子受到指向圆心的洛伦兹力，向心力变大，周期变小，C 错D 对．7．如图所示，一带电粒子(重力不计)在匀强磁场中沿图中所示轨迹运动，中央是一块薄绝缘板，粒子在穿过绝缘板时有动能损失，由图可知(BCD )A ．粒子的运动方向是abcdeB ．粒子的运动方向是edcbaC ．粒子带正电D ．粒子在下半周所用时间与上半周所用时间相等解析：由Bqv ＝m v 2r 可知r ＝mvBq，因粒子在穿过板后速度减小，则粒子的半径减小，故说明粒子是由下向上穿过，故运动方向为edcba; 故A 错误，B 正确；粒子受力指向圆心，则由左手定则可知粒子应带正电，故C 对；因粒子转动的周期T ＝2πmBq，在转动中磁场强度及质量没有变化，故周期不变，而由图可知，粒子在上下都经过半个周期，故时间相等；故D 正确；故选BCD.8．如右图所示，表面粗糙的斜面固定于地面上，并处于方向垂直纸面向外、磁感应强度为B 的匀强磁场中．质量为m 、带电荷量为＋Q 的小滑块从斜面顶端由静止下滑．在滑块下滑的过程中，下列判断正确的是(ABC )A ．滑块受到的摩擦力增大B ．滑块到达地面时的动能与B 的大小有关C ．滑块受到的洛伦兹力方向垂直斜面向下D ．B 很大时，滑块可能静止于斜面上解析：由左手定则知C 正确．而F f ＝μF N ＝μ(mg cos θ＋BQv )要随速度增加而变大，A 正确．若滑块滑到斜面底端已达到匀速运动状态，应有F f ＝mg sin θ，可得v ＝mgBQ⎝ ⎛⎭⎪⎫sin θμ－cos θ，可看到v 随B 的增大而减小．若滑块滑到斜面底端时还处于加速运动状态，则在B 越强时，F f 越大，滑块克服阻力做功越多，到达斜面底端的速度越小，B 正确．当滑块能静止于斜面上时应有mg sin θ＝μmg cos θ，即μ＝tan θ，与B 的大小无关，D 错误．三、非选择题(按题目要求作答．解答题应写出必要的文字说明、方程和重要演算步骤，答案中必须明确写出数值和单位)9．如图所示，带负电的粒子垂直磁场方向进入圆形匀强磁场区域，出磁场时速度偏离原方向60°角，已知带电粒子质量m ＝3×10－20kg ，电量q ＝10－13C ，速度v 0＝105m/s ，磁场区域的半径R ＝3×10－1m ，不计重力，求磁场的磁感应强度．解析：画进、出磁场速度的垂线得交点O ′，O ′点即为粒子做圆周运动的圆心，据此作出运动轨迹AB ，如图所示，此圆半径记为r .由几何关系可得：O ′AOA＝tan 60°，得：r ＝3R . 带电粒子在磁场中做匀速圆周运动：f 洛＝f 向 ，即qBv 0＝m v 20R.解得：B ＝mv 0qr ＝3×10－20×10510－13×33×10－1T ＝33×10－1T. 答案：33×10－1T 10．如图所示，一电子束(电子电量为e )以水平速度v 垂直于磁感应强度为B 的匀强磁场中(磁场方向垂直于纸面向里)穿过磁场时，电子水平位移为d ，速度方向与进入磁场时的速度方向成30°角，则：(1)电子的质量是多少？(2)穿过磁场的时间是多少？解析：(1)电子进入磁场中做匀速圆周运动，画出轨迹如图．根据几何知识可知：电子轨迹的圆心角等于速度的偏向角，可知圆心角θ＝30°，且有轨迹半径r ＝dsin θ＝2d ，由Bev ＝m v 2r 得m ＝eBr v ＝2dBev.(2)电子运动的周期为T ＝2πr v ＝2π×2d v ＝4πdv，电子穿过磁场的时间是t ＝θ2πT ＝π62πT ＝πd3v .答案：(1)2dBe v (2)πd3v11．电子(不计重力)自静止开始经M 、N 板间(两板间电压为U )的电场加速后从A 点垂直于磁场边界射入宽度为3L 的匀强磁场中，电子离开磁场时的位置P 偏离入射方向的距离为L ，如图所示(已知电子的质量为m ，电量为e )求：(1)电子在加速电场中加速后获得的速度； (2)匀强磁场的磁感应强度； (3)电子在磁场中的运动时间．解析：(1)电子在M 、N 间加速后获得的速度为v ，由动能定理得：12mv 2－0＝eU ，解得：v ＝2eUm.①(2)电子进入磁场后做匀速圆周运动，设其半径为r ，则：有Bev ＝m v 2r，②电子在磁场中的轨迹如图，由几何关系得：(r －L )2＋(3L )2＝r 2，③由①②③解得：B ＝12L2Um e(3)电子在磁场的周期为T ＝2πrv，由几何关系得：∠AOP ＝60°， 可得电子在磁场中的运动时间为：πL32m Ue答案：(1)2eUm(2)12L 2Um e(3)πL 32m Ue2019-2020年高中物理 3.5.力学单位制教案新人教版必修1一、教学目标：1、知道什么是单位制，什么是基本单位，什么是导出单位；2、知道力学中的三个基本单位。
2020高中物理 第章 磁场 第节 洛伦兹力与现代技术学案 粤教版-1
第六节洛伦兹力与现代技术[学习目标］ 1.知道垂直射入匀强磁场的带电粒子在磁场中做匀速圆周运动． 2.会应用公式f＝qvB推导带电粒子做匀速圆周运动的半径、周期公式．（重点) 3。
能够用学过的知识分析、计算有关带电粒子在匀强磁场中受力、运动问题．(重点、难点) 4.知道回旋加速器、质谱仪的基本构造、原理及用途．(重点）一、带电粒子在磁场中的运动(如图）1．实验探究(1)此装置是洛伦兹力演示仪,它是一个特制的电子射线管，管内下方的电子枪射出的电子束,可以使管内的氢气发出辉光,从而显示出电子的径迹．（2）实验现象①当没有磁场作用时，电子的运动轨迹是直线．②当电子垂直射入磁场时，电子的运动轨迹是圆弧线．③结论：增大电子的速度时圆周半径增大，增强磁场磁感应强度时，圆周半径减小．2．带电粒子在匀强磁场中的运动(1)洛伦兹力的作用效果①洛伦兹力不改变(A。
改变B．不改变)带电粒子速度的大小，或者说洛伦兹力不对(A.对B．不对）带电粒子做功，不改变（A.改变B．不改变）粒子的能量．②洛伦兹力总与速度方向垂直，正好起到了充当向心力的作用．(2)运动规律带电粒子沿着与磁场垂直方向射入匀强磁场中做匀速圆周运动．洛伦兹力提供向心力，即qvB＝m错误!。
①轨道半径：r＝错误!．②运动周期:T＝错误!．二、质谱仪和回旋加速器1．质谱仪如图所示．（1）P1P2之间的部分就是一个速度选择器,粒子要匀速通过狭缝应有v＝EB1．（2）带电粒子在S0下方区域，在洛伦兹力的作用下做匀速圆周运动．其中轨道半径r＝错误!.（3)以上两式消去v得qm＝错误!．（4）测粒子质量的方法：通过测量落在底片上的不同粒子的半径，即可求出带电粒子的荷质比错误!，若已知电量，可求得粒子的质量．(5)质谱线：电荷量相同而质量有微小差别的粒子通过质谱仪打在照相底片的不同位置，底片上形成若干谱线状的细条．每一条谱线对应一定的质量，由此可准确地测出各种同位素的原子量．2．回旋加速器(1)主要构造：两个D形盒，两个大型电磁铁．（2）原理图(如图所示）（3）工作原理磁场的作用:带电粒子垂直磁场方向射入磁场时，受到磁场的洛伦兹力作用而做匀速圆周运动．交变电压的作用：在两D形盒狭缝间产生周期性变化的电压使带电粒子每经过一次狭缝加速一次．交变电压的周期（或频率）:与带电粒子在磁场中做圆周运动的周期（或频率）相同．（4）用途：加速器是使带电粒子获得高能量的装置,是科学家探究物质奥秘的有力工具．1．正误判断(1)带电粒子在匀强磁场中做圆周运动的半径，与粒子的质量和速度无关．(×）(2)运动电荷进入磁场后(无其他场)可能做匀速圆周运动,不可能做类平抛运动．（√）（3)回旋加速器的加速电压越大，带电粒子获得的最大动能越大．(×）（4）利用回旋加速器加速带电粒子，要提高加速粒子的最终能量,应尽可能增大磁感应强度B和D形盒的半径R。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理 3.6 洛伦兹力与现代技术学案1 粤教
版选修
3、6 洛伦兹力与现代技术学案1（粤教版选修3-1）
一、带电粒子在磁场中的运动
1、无磁场时，电子束的径迹为______，电子束垂直射入匀强磁场时，径迹为________、
2、质量为m，电荷量为q的带电粒子在匀强磁场B中做匀速圆周运动的轨道半径r＝______，周期T＝________、
二、质谱仪和回旋加速器图
11、质谱仪(1)结构如图1所示(2)S1和S2间存在着
________，P1和P2之间的区域存在着相互正交的________和
________、只有满足v＝________的带电粒子才能做匀速直线运动通过S0上的狭缝、S0下方空间只存在________、带电粒子在该区域做________运动，运动半径为r＝______，消去v可得带电粒子的荷质比为＝____________、2、回旋加速器图2(1)结构如图2所示(2)回旋加速器的核心部件是两个________，其间留有空隙，并加以________，________处于中心O附近，______垂直穿过D形盒表面，由于盒内无电场，离子将在盒内空间做______运动，只有经过两盒的间隙时才受电场作用而被________，随着速度的增加，离子做圆周运动的半径也将增大、
一、带电粒子在磁场中的运动[问题情境]图3 当“太阳风”的带电粒子被地磁场拉向两极时，带电粒子的轨迹为什么呈螺旋形？
1、什么条件下，电子在匀强磁场中径迹为直线和圆？
2、试推导带电粒子在匀强磁场中做匀速圆周运动的半径r和周期T的公式、
[要点提炼]
1、沿着与磁场________的方向射入磁场的带电粒子在匀强磁场中做匀速圆周运动、
2、带电粒子在匀强磁场中做匀速圆周运动的半径r＝__________，周期T＝__________、
二、质谱仪[问题情境]
1、质谱仪有什么用途？
2、结合课本叙述质谱仪的构造和各部分的作用？
3、简述质谱仪的工作原理？
二、回旋加速器[问题情境]
1、回旋加速器主要由哪几部分组成？
2、回旋加速器的原理是怎样的？
3、带电粒子经回旋加速器获得的速度与哪些物理量有关？
[问题延伸]
1、粒子在D形盒中运动的轨道半径，每次都不相同，但周期均________、
2、两D形盒间所加交流电压的周期与带电粒子做匀速圆周运动的周期是________的、图4例1 两个带异种电荷的粒
子以同一速度从同一位置垂直磁场边界进入匀强磁场，如图4所示，在磁场中它们的轨迹均为半个圆周，粒子A的轨迹半径为
r1，粒子B的轨迹半径为r2，且r2＝2r1，q
1、q2分别是它们的电荷量、则A粒子带________电、B粒子带________电；它们的比荷之比为∶＝________；它们的运动时间之比为t1∶t2＝________、听课记录：
点拨提升本题考查了带电粒子在磁场中的运动，比荷相同的带电粒子在同一匀强磁场中的运动周期相同、求运动时间的一般方法是求出周期，再看运动轨迹所占整个圆周的比例，或由圆心角α得t＝T、应用了比较与分类的方法、变式训练1 质子(p)和α粒子以相同的速率在同一匀强磁场中做匀速圆周运动，轨道半径分别为Rp和Rα，周期分别为Tp和Tα，则下列选项正确的是( )
A、Rp∶Rα＝1∶2，Tp∶Tα＝1∶2
B、Rp∶Rα＝1∶1，Tp∶Tα＝1∶1
C、Rp∶Rα＝1∶1，Tp∶Tα＝1∶2
D、Rp∶Rα＝1∶2，Tp∶Tα＝1∶1例2 图5质谱仪原理如图5所示，a为粒子加速器，电压为U1；b为速度选择器，磁场与电场正交，磁感应强度为B1，板间距离为d；c为偏转分离器，磁感应强度为B
2、今有一质量为m、电荷量为e的正电子(不计重力)，经加速后，该粒子恰能竖直通过速度选择器，粒子进入分离器后做半
径为R的匀速圆周运动、则：(1)粒子的速度v为多少？(2)速度选择器的电压U2为多少？(3)粒子在磁场B2中做匀速圆周运动的半径R为多大？图6变式训练2 回旋加速器是用来加速带电粒子使其获得很大动能的仪器，其核心部分是两个D形金属扁盒，两盒分别和一高频交流电源的两极相接，以便在盒间的窄缝中形成匀强电场，使粒子每次穿过窄缝都得到加速，两盒放在匀强磁场中，磁场方向垂直于盒底面，粒子源置于盒的圆心附近，若粒子源射出粒子的电荷量为q、质量为m，粒子的最大回旋半径为Rm，其运动轨迹如图6所示，问：(1)粒子在盒内做何种运动？(2)粒子离开加速器时，速度是多大，最大动能为多少？(3)设两D形盒间电场的电势差为U，求加速到上述能量所需的时间、(不计粒子在电场中运动的时间)图7例3 如图7所示，两块长度均为5d的金属板，相距d平行放置、下板接地，两板间有垂直纸面向里的匀强磁场、一束宽为d的电子束从两板左侧垂直磁场方向射入两板间、设电子的质量为m，电荷量为e，入射速度为v0、要使电子不会从两板间射出，求匀强磁场的磁感应强度B满足的条件、图8变式训练3 如图8所示，在y＜0的区域存在匀强磁场，磁场方向垂直xOy平面并指向纸外，磁感应强度为
B、一带正电的粒子以速度v0从O点射入磁场，入射方向在xOy平面内，与x轴正方向的夹角为θ、若粒子射出磁场的位置与O点的距离为l，求该粒子的比荷、
【即学即练】
1、电子在匀强磁场中做匀速圆周运动，下列说法正确的是( )
A、速率越大，周期越大
B、速率越小，周期越大
C、速度方向与磁场方向平行
D、速度方向与磁场方向垂直
2、在回旋加速器中，带电粒子在D形盒内经过半个圆周所需
的时间t与下列物理量无关的是( )
A、带电粒子的质量和电荷量
B、带电粒子的速度
C、加速器的磁感应强度
D、带电粒子运动的轨道半径
3、质子和α粒子分别经电压为2 000 V和4 000 V的电场
加速后，进入同一匀强磁场中做匀速圆周运动，则它们的周期比
是( )
A、1∶2
B、1∶1
C、2∶1
D、1∶4参考答案课前自主学习
一、1、直线圆
2、
二、1、(2)加速电场匀强磁场匀强电场磁场匀速圆周
2、(2)D形盒高频交变电压离子源匀强磁场匀速圆周加速核心知识探究
一、[问题情境]
1、当B＝0或B∥v时径迹为直线；当v⊥B时径迹为圆、
2、因带电粒子在磁场中只受洛伦兹力作用即F合＝qvB，由牛顿第二定律F合＝ma＝mv2/r得qvB＝mv2/r，所以r＝，粒子做匀速圆周运动的周期T＝＝、[要点提炼]
1、垂直
2、
二、[问题情境]
1、常用来研究物质的同位素，实质是由带电粒子的电荷量、轨道半径确定该带电粒子质量的仪器、
2、构造：如图所示，主要是由以下几部分组成：(1)带电粒子注入器；(2)加速电场(U)；(3)速度选择器(B
1、E)；(4)偏转磁场(B2)；(5)照相底片、3、见课本
二、[问题情境]
1、核心部件是两个D形金属盒
2、见课本P10
13、决定粒子射出D形盒时最大速率vmax的因素：当粒子从D形盒边缘被引出时，最后半圆应满足qvmax B＝，即vmax＝(R
为D形盒的半径)、由上式可以看出，要增大粒子射出的速率
vmax，就要增大磁场的磁感应强度B以及D形盒的半径R，而与加速电压U的大小无关(U≠0)、[问题延伸]
1、相同
2、相同解题方法探究例1 正负2∶11∶2解析由图可知粒子
A、B进入磁场时所受洛伦兹力方向分别向左和向右，由左手定则可知它们分别带正电和负电；由半径公式r＝知，因v和B相等，半径之比r1∶r2＝∶＝1∶2，所以比荷之比为∶＝2∶1；由周期公式T＝，可知T1∶T2＝1∶2，两粒子均运动半个周期，所以t1∶t2＝1∶
2、变式训练1 A例2 (1)
(2)B1d (3)解析 (1)在a中，电子被加速，由动能定理有eU1＝mv2，得v＝；(2)在b中，电子所受电场力和洛伦兹力的大小相等，即e＝evB1，代入v值得U2＝B1d；(3)在c中，电子受洛伦兹力作用而做圆周运动，旋转半径R＝，代入v值得R＝、变式训练2 (1)匀速圆周运动，每次加速后半径变大(2)
(3)例3 ＜B＜解析粒子不从两侧飞出，即不从同一侧飞出，也不从另一侧飞出，这是两个边界条件或说是两个临界条件、如图所示，不从左侧飞出，则电子做圆周运动的最小半径R2＝；不从另一侧飞出，设电子做圆周运动的最大半径为R
1、欲使电子不飞出极板，电子运动的半径R应满足的关系式为R2＜R＜R
1、由几何知识可得R＝(R1－d)2＋(5d)2，解得 R1＝13d、又因带电粒子在磁场中做匀速圆周运动时，半径r＝，则有R＝、将以上R
2、R1代入R2＜R＜R1，可得B满足的条件是＜B＜、变式训练3 即学即练
1、D
2、BD
3、A。
