遥感图像目视解译原理共27页
合集下载
第五章-遥感图像目视解译和制图PPT课件
-
41
-
42
（三）地貌的判读
地貌在卫星图像判读时是较为直观的要素。
卫星图像的比例尺小，能反映大的地貌形态特征，如平原、 山地、丘陵。
能判读主要的地貌类型及范围，如风沙地貌、黄土地貌、 冰川地貌、火山地貌、流水地貌等。
-
43
盆地
-
44
（四）植被的判读
卫星图像上，植被是群体的特征，不能反映个体的形态， 只能判读出植被的类型、生长状况、分布范围。
-
34
Байду номын сангаас对立体观察的条件
（1）必须是航摄立体像对； （2）像对的比例尺差不得大于15%； （3）两眼分别看两张像片上的相应影像，即左眼看左 像，右眼看右像； （4）同名地物点的连线与眼基线平行。
-
35
立体观察的应用
o 像片判读。 o 立体量测——摄影测量学（Photogrammetry):如
地形测绘，即测量高程和平面坐标。
一般应先建立目视解译标志，然后根据解译标志进行解译
-
2
§ 5.1 遥感图像目视解译原理 1、 目视解译标志
目标地物的影像特征（1）色 （2）形 （3）位
解译标志：能够反映和表现目标地物信息的各种影像特征。
常用的解译标志有： 色调/颜色； 形状； 纹理； 图型； 位置； 阴影； 大小； 相关布局。
-
-
15
3、遥感图像目视解译方法
（1）直接判读法
如在黑白可见光相片上，水的反射率低，呈现灰黑到黑色，可根据色调判 别出水体，然后根据形状，判别是河流或湖泊。 又如在假彩色影像上植被呈现红色，可根据颜色直接判读植被。
（2）对比分析法
多波段图像对比—某波段灰度相近，而另一波段灰度差别较大的物体 多时相图像对比—主要用于物体的变化情况监测； 多解译标志对比—一个或几个解译标志相近，通过多个解译标志对比进 行解译
第五章 遥感图像目视解译(新)PPT课件
①资料收集 根据解译对象和目的,选择合适的 遥感资料作为解译主体。如有可能,还可收集 有关的遥感资料作为辅助，包括不同高度、 不同比例尺、不同成像方式和不同波段、时 相的遥感影像。同时收集地形图和各种有关 的专业图件，以及文字资料。
67
三、遥感影像目视判读（解译）过程
②资料分析处理 对收集到的各种资料进行初步分 析，掌握解译对象的概况、时空分布规律、研究 现状和存在问题，分析遥感影像质量，了解可解 译的程度，如有可能要对遥感影像进行必要的加 工处理，以便获得最佳影像。同时，要对所有资 料进行整理，做好解译前准备工作。
29
遥感摄影像片的判读
30
阴影
31
阴影
美国加利福 尼亚机场
32
这张分辨率为1 米的纽约曼哈顿 的卫星照片，是 2000年6月30日 由空间图像公司 的 IKONOS 卫星 拍摄的。这张图 像是从南方拍摄 的，中间是 110 层高的世界贸易 中心的双塔。
33
2001年9月12日
2001年9月15日
18
直接解译标志:
3、色调（Tone、Colour）
全色遥感图像中从白到黑的密度比例叫色调 （也叫灰度）。色调标志是识别目标地物的基 本依据，依据目标地物与背景之间所存在的能 被人的视觉所分辨出的色调差异，目标地物才 能够被区分。
19
直接解译标志:
（1）最重要的判读标志：
①是其他判读标志的基础，是电磁波辐射的直接 反映。
8
遥感图像目视判读（解译）标志
遥感摄影像片的判读(解译)标志： 是指那些能够用来区分目标物的影像
特征，可分为直接解译标志和间接解译标 志。
9
直接解译标志
根据地物或现象本身反映的信息特性 可以解译目标物的影像特征，即能够直接 反映物体或现象的那些影像特征称为直接 解译标志。
67
三、遥感影像目视判读（解译）过程
②资料分析处理 对收集到的各种资料进行初步分 析，掌握解译对象的概况、时空分布规律、研究 现状和存在问题，分析遥感影像质量，了解可解 译的程度，如有可能要对遥感影像进行必要的加 工处理，以便获得最佳影像。同时，要对所有资 料进行整理，做好解译前准备工作。
29
遥感摄影像片的判读
30
阴影
31
阴影
美国加利福 尼亚机场
32
这张分辨率为1 米的纽约曼哈顿 的卫星照片，是 2000年6月30日 由空间图像公司 的 IKONOS 卫星 拍摄的。这张图 像是从南方拍摄 的，中间是 110 层高的世界贸易 中心的双塔。
33
2001年9月12日
2001年9月15日
18
直接解译标志:
3、色调（Tone、Colour）
全色遥感图像中从白到黑的密度比例叫色调 （也叫灰度）。色调标志是识别目标地物的基 本依据，依据目标地物与背景之间所存在的能 被人的视觉所分辨出的色调差异，目标地物才 能够被区分。
19
直接解译标志:
（1）最重要的判读标志：
①是其他判读标志的基础，是电磁波辐射的直接 反映。
8
遥感图像目视判读（解译）标志
遥感摄影像片的判读(解译)标志： 是指那些能够用来区分目标物的影像
特征，可分为直接解译标志和间接解译标 志。
9
直接解译标志
根据地物或现象本身反映的信息特性 可以解译目标物的影像特征，即能够直接 反映物体或现象的那些影像特征称为直接 解译标志。
遥感数字图像处理教学.pptx
i 1 n
rij （美国查维茨提出的）
i 1
特征提取（feature extraction）
特征提取是在特征选择后，利用特征提取算法从原始特征中求出最能反映地物类别 性质的一组新特征，由此既可以压缩数据，又提高特征类别间的可分性。
第22页/共61页
4）图像分类运算
依据你选择的特征变量和图像的分类对象的实际情况以及选择适当的分类 方法和相应的分类参数进行图像分类。
碎斑处理——处理办法主要是进行滤波处理，用计算机手段 去掉分类图中过于孤立的类别像素，或将它归并到包围相邻 较连续分布的那些类中。比如：ENVI的多数/少数分析、聚 块和筛除等。 类别合并——ENVI中有类别合并处理的模块，主要将其颜色 和编码更改一致即可。
第26页/共61页
b）分类结果检验分析
统计分类结果——包括各类地物在各波段的平均值、标准差、min、max、协方差矩 阵、相关系数矩阵、特征值、各类像素数和所占像素百分比、精度检验等等统计指 标的说明。
•
分类的基本原理
•
分类的方法
•
分类的工作流程
•
非监督分类方法
•
监督分类方法
•
图像分类的相关问题
第31页/共61页
6.4 非监督分类法
非监督分类法是指人们事先对分类过程不加入任何的先验知识，而仅凭遥感图像 中地物的光谱特征进行分类，分类过程就是自然的聚类特性。
这样的分类的结果从效果上讲，只区分了图像上存在的差异，并不能确定该类别 的属性，具体的属性尚需要通过目视判读或实地调查针对性的确定。
监督分类法的基本原理！
做分类时，常把图像中某一类地物称为模式，而把属于该类中的像素称为样 本，其中某位置的像元在不同波段或不同特征空间中的像素值，则可以称为该样 本的观测值。
遥感第5章-遥感图像目视解译与制
第五章 遥感图像目视解译与制图
§1 遥感图像目视解译原理 §2 遥感图像目视解译基础 §3 遥感制图
§5.1 遥感图像目视解译原理
遥感图像中目标地物的特征是地物电磁波的辐射差异在遥感影像上的反映。 依据遥感图像上的地物特征，识别地物类型、性质、空间位置、形状、大小等属性的过程叫信息提取。 信息提取的方法有： 目视判读法(目前常用的方法)：是人们运用丰富的专业背景知识，通过肉眼观察，经过综合分析、逻辑推理、验证检查提取和解译出目标地物的综合信息的过程。 遥感图像目视解译的目的是从遥感图像中获取需要的地学专题信息，判读出遥感图像中有哪些地物，它们分布在哪里，并对其数量特征给予粗略的估计。 计算机分类法：有监督分类、非监督分类、模式识别、神经网络分类、分形分类、模糊分类、人工智能等数据挖掘技术方法。
添加标题
直接和间接解译标志是相对的，有时一个解译标志对甲物体是直接解译标志，对乙物体是间接解译标志。间接解译标志因地域和专业而异。
添加标题
5.2.1 目视解译标志
5.2 遥感图像目视解译基础
地物属性。如赛马场,水体
信息复合法：依据辅助资料，结合解译标志做出推断，如：依据植被类型图结合像片的色调、纹理特征做出解译。
§5.2 遥感图像目视解译基础
5.2.4 摄影像片的解译判读 二、水体的判读 水体判读主要依据影像的色调和形状特征。它与水体深浅、混浊程度、水面悬浮物以及拍摄瞬间的光照条件有关。 河流判读：界线明显、弯曲自然、宽窄不一的条带状。能判读流向、河宽、流速、桥梁、码头等附属物。 湖泊的判读：轮廓明显的形状，湖岸线呈自然弯曲的闭合曲线。能判读其形状大小和面积。但当湖泊中生有水草和其它植物时，边界一般变得模糊，色调也较紊乱。 海域的判读：能清晰地判读出海岸线、潮侵地带、高潮、低潮位置。 人工池塘、沟渠的判读：一般形状规整、面积较小。
§1 遥感图像目视解译原理 §2 遥感图像目视解译基础 §3 遥感制图
§5.1 遥感图像目视解译原理
遥感图像中目标地物的特征是地物电磁波的辐射差异在遥感影像上的反映。 依据遥感图像上的地物特征，识别地物类型、性质、空间位置、形状、大小等属性的过程叫信息提取。 信息提取的方法有： 目视判读法(目前常用的方法)：是人们运用丰富的专业背景知识，通过肉眼观察，经过综合分析、逻辑推理、验证检查提取和解译出目标地物的综合信息的过程。 遥感图像目视解译的目的是从遥感图像中获取需要的地学专题信息，判读出遥感图像中有哪些地物，它们分布在哪里，并对其数量特征给予粗略的估计。 计算机分类法：有监督分类、非监督分类、模式识别、神经网络分类、分形分类、模糊分类、人工智能等数据挖掘技术方法。
添加标题
直接和间接解译标志是相对的，有时一个解译标志对甲物体是直接解译标志，对乙物体是间接解译标志。间接解译标志因地域和专业而异。
添加标题
5.2.1 目视解译标志
5.2 遥感图像目视解译基础
地物属性。如赛马场,水体
信息复合法：依据辅助资料，结合解译标志做出推断，如：依据植被类型图结合像片的色调、纹理特征做出解译。
§5.2 遥感图像目视解译基础
5.2.4 摄影像片的解译判读 二、水体的判读 水体判读主要依据影像的色调和形状特征。它与水体深浅、混浊程度、水面悬浮物以及拍摄瞬间的光照条件有关。 河流判读：界线明显、弯曲自然、宽窄不一的条带状。能判读流向、河宽、流速、桥梁、码头等附属物。 湖泊的判读：轮廓明显的形状，湖岸线呈自然弯曲的闭合曲线。能判读其形状大小和面积。但当湖泊中生有水草和其它植物时，边界一般变得模糊，色调也较紊乱。 海域的判读：能清晰地判读出海岸线、潮侵地带、高潮、低潮位置。 人工池塘、沟渠的判读：一般形状规整、面积较小。
《遥感图像目视解译》课件
特点
遥感图像目视解译具有直观、快 速、灵活等优点，但也存在主观 性、精度不稳定等局限性。
遥感图像目视解译的重要性
提供快速、准确的信息提取
01
遥感图像目视解译能够快速准确地提取地球表面的信息，为决
策提供有力支持。
弥补遥感自动解译的不足
02
遥感自动解译存在一定的局限性，目视解译可以弥补其不足，
提高解译精度。
02 03
数据安全与隐私保护
随着遥感技术的应用范围不断扩大，数据安全和隐私保护问题日益突出 ，如何在满足应用需求的同时保障数据安全和隐私权益是亟待解决的问 题。
应用领域的拓展
遥感图像目视解译技术的应用领域正在不断拓展，从传统的环境监测、 城市规划等领域向智能交通、智慧城市等新兴领域延伸，为技术的推广 和应用提供了广阔的市场和发展空间。
水体遥感图像目视解译
要点一
总结词
水体遥感图像目视解译可以提取水域范围、水质状况、水 生生物分布等信息，为水资源管理和保护提供决策支持。
要点二
详细描述
水体遥感图像目视解译是遥感技术在水资源领域应用的重 要手段之一。通过目视解译，可以提取水域范围、水质状 况、水生生物分布等信息，为水资源管理和保护提供决策 支持。在解译过程中，需要注意水体的光谱特征和空间结 构特征，以便更准确地提取信息。同时，还需要注意不同 水体之间的差异和变化，以便及时发现和解决水环境问题 。
在应急响应和灾害监测中发挥重要作用
03
遥感图像目视解译在应急响应和灾害监测中能够快速识别灾害
区域和受灾情况，为救援工作提供及时的信息支持。
遥感图像目视解译的应用领域
土地利用与土地覆盖分类
遥感图像目视解译能够识别和区分不 同类型的土地利用和土地覆盖，如森 林、草地、城市等。
遥感图像目视解译具有直观、快 速、灵活等优点，但也存在主观 性、精度不稳定等局限性。
遥感图像目视解译的重要性
提供快速、准确的信息提取
01
遥感图像目视解译能够快速准确地提取地球表面的信息，为决
策提供有力支持。
弥补遥感自动解译的不足
02
遥感自动解译存在一定的局限性，目视解译可以弥补其不足，
提高解译精度。
02 03
数据安全与隐私保护
随着遥感技术的应用范围不断扩大，数据安全和隐私保护问题日益突出 ，如何在满足应用需求的同时保障数据安全和隐私权益是亟待解决的问 题。
应用领域的拓展
遥感图像目视解译技术的应用领域正在不断拓展，从传统的环境监测、 城市规划等领域向智能交通、智慧城市等新兴领域延伸，为技术的推广 和应用提供了广阔的市场和发展空间。
水体遥感图像目视解译
要点一
总结词
水体遥感图像目视解译可以提取水域范围、水质状况、水 生生物分布等信息，为水资源管理和保护提供决策支持。
要点二
详细描述
水体遥感图像目视解译是遥感技术在水资源领域应用的重 要手段之一。通过目视解译，可以提取水域范围、水质状 况、水生生物分布等信息，为水资源管理和保护提供决策 支持。在解译过程中，需要注意水体的光谱特征和空间结 构特征，以便更准确地提取信息。同时，还需要注意不同 水体之间的差异和变化，以便及时发现和解决水环境问题 。
在应急响应和灾害监测中发挥重要作用
03
遥感图像目视解译在应急响应和灾害监测中能够快速识别灾害
区域和受灾情况，为救援工作提供及时的信息支持。
遥感图像目视解译的应用领域
土地利用与土地覆盖分类
遥感图像目视解译能够识别和区分不 同类型的土地利用和土地覆盖，如森 林、草地、城市等。

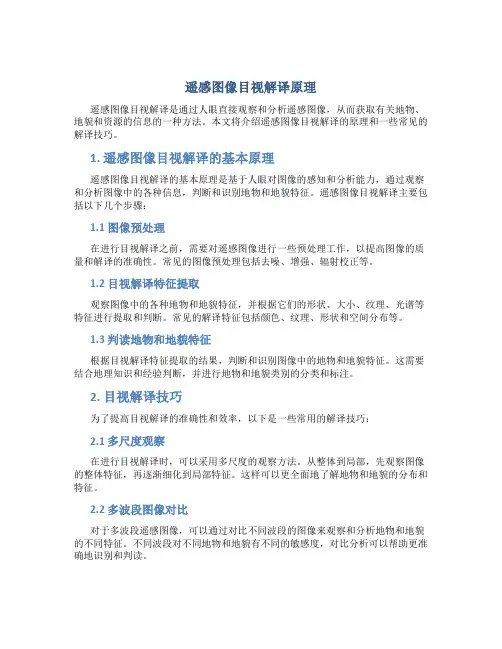

遥感图像目视解译原理
遥感图像目视解译原理遥感图像目视解译是通过人眼直接观察和分析遥感图像，从而获取有关地物、地貌和资源的信息的一种方法。
本文将介绍遥感图像目视解译的原理和一些常见的解译技巧。
1. 遥感图像目视解译的基本原理遥感图像目视解译的基本原理是基于人眼对图像的感知和分析能力，通过观察和分析图像中的各种信息，判断和识别地物和地貌特征。
遥感图像目视解译主要包括以下几个步骤：1.1 图像预处理在进行目视解译之前，需要对遥感图像进行一些预处理工作，以提高图像的质量和解译的准确性。
常见的图像预处理包括去噪、增强、辐射校正等。
1.2 目视解译特征提取观察图像中的各种地物和地貌特征，并根据它们的形状、大小、纹理、光谱等特征进行提取和判断。
常见的解译特征包括颜色、纹理、形状和空间分布等。
1.3 判读地物和地貌特征根据目视解译特征提取的结果，判断和识别图像中的地物和地貌特征。
这需要结合地理知识和经验判断，并进行地物和地貌类别的分类和标注。
2. 目视解译技巧为了提高目视解译的准确性和效率，以下是一些常用的解译技巧：2.1 多尺度观察在进行目视解译时，可以采用多尺度的观察方法。
从整体到局部，先观察图像的整体特征，再逐渐细化到局部特征。
这样可以更全面地了解地物和地貌的分布和特征。
2.2 多波段图像对比对于多波段遥感图像，可以通过对比不同波段的图像来观察和分析地物和地貌的不同特征。
不同波段对不同地物和地貌有不同的敏感度，对比分析可以帮助更准确地识别和判读。
2.3 空间关系分析在进行目视解译时，可以对图像中的地物和地貌特征进行空间关系分析。
例如，建筑物的分布和布局、江河的走向和分支等，这些空间关系可以帮助判断和识别地物和地貌的类型。
2.4 综合利用辅助数据在进行目视解译时，可以综合利用其他辅助数据，如地理地形资料、土壤地类图、行政区划图等。
这些辅助数据可以提供更多的地理背景信息，帮助更好地进行判断和识别。
3. 目视解译的应用领域目视解译在许多领域中都有广泛的应用，主要包括：•城市规划和土地利用：通过目视解译可以获取城市土地利用信息，为城市规划和土地管理提供基础数据。
第十讲遥感图象的目视解译与制图PPT课件
问题二：对比下图不同点？为什么？
26
遥感原理 27
遥感原理
二、目视解译的生理与心理基础
心理特点对遥感图像解译的影响 1. 同一时刻，只有一种地物是目标地物,图像
的其余部分以目标地物的背景出现,此时判 读者的注意力往往集中在目标地物上. 2. 判读者的知识和经验对目标地物的确认有 一定的导向作用,因此,不同的解译者可能 得出不同的结论. 3. 心理惯性对目标地物的识别有一定的影响. 4. 观察的时效性.正确辨认目标地物,需要一 个最低限度的时间才能完成.
遥感原理
第五章 遥感图像目视解译与制图
➢ §1 目视解译的原理和方法 ➢ §2 航空像片的目视解译(信息提取) ➢ §3 卫星像片的目视解译(信息提取) ➢ §4 遥感影像地图
1
遥感原理
第五章 遥感图像目视解译与制图
遥感图像解译分为两种：
目视解译：指专业人员通过直接观察或借助判读仪 器在遥感图像上获取特定目标地物信息的过程。
色调与颜色：是地物波谱在像片上的表现。在黑白像片上，据地 物间色调的相对差异区分地物。 在彩色像片上据地物不同颜色的 差异或色彩深浅的差异来识别地物。
纹理：通过色调或颜色变化表现的细纹或细小的图案。这种细纹或 细小的图案在某一确定的图像区域中以一定的规律重复出现。可揭 示地物的细部结构或内部细小的物体。
1. 7. 位置：指目标地物分布的地点。 2. 8. 图形：目标地物有规律的排列而成的图形结
构。
( 组合图案)：当地物较小时，在影像上表现为纹 理，即某种地物类型有规律的重复出现。如农 田、森林。
9. 相关布局：多个目标地物之间的空间配置关7系。
遥感原理 8
遥感原理 9
遥感原理 10
遥感原理 11
26
遥感原理 27
遥感原理
二、目视解译的生理与心理基础
心理特点对遥感图像解译的影响 1. 同一时刻，只有一种地物是目标地物,图像
的其余部分以目标地物的背景出现,此时判 读者的注意力往往集中在目标地物上. 2. 判读者的知识和经验对目标地物的确认有 一定的导向作用,因此,不同的解译者可能 得出不同的结论. 3. 心理惯性对目标地物的识别有一定的影响. 4. 观察的时效性.正确辨认目标地物,需要一 个最低限度的时间才能完成.
遥感原理
第五章 遥感图像目视解译与制图
➢ §1 目视解译的原理和方法 ➢ §2 航空像片的目视解译(信息提取) ➢ §3 卫星像片的目视解译(信息提取) ➢ §4 遥感影像地图
1
遥感原理
第五章 遥感图像目视解译与制图
遥感图像解译分为两种：
目视解译：指专业人员通过直接观察或借助判读仪 器在遥感图像上获取特定目标地物信息的过程。
色调与颜色：是地物波谱在像片上的表现。在黑白像片上，据地 物间色调的相对差异区分地物。 在彩色像片上据地物不同颜色的 差异或色彩深浅的差异来识别地物。
纹理：通过色调或颜色变化表现的细纹或细小的图案。这种细纹或 细小的图案在某一确定的图像区域中以一定的规律重复出现。可揭 示地物的细部结构或内部细小的物体。
1. 7. 位置：指目标地物分布的地点。 2. 8. 图形：目标地物有规律的排列而成的图形结
构。
( 组合图案)：当地物较小时，在影像上表现为纹 理，即某种地物类型有规律的重复出现。如农 田、森林。
9. 相关布局：多个目标地物之间的空间配置关7系。
遥感原理 8
遥感原理 9
遥感原理 10
遥感原理 11
遥感图像目视解译原理共29页
