XPS案例(仪器应用的角度)
【做计算 找华算】【干货】XPS基本原理、仪器结构和使用方法、实验技术、实验实例
表面分析神器丨XPS基本原理、仪器结构和使用方法、实验技术、实验实例X-射线光电子谱仪（X-ray Photoelectron Spectroscopy，简称为XPS），经常又被称为化学分析用电子谱（Electron Spectroscopy for Chemical Analysis，简称为ESCA），是一种最主要的表面分析工具。
XPS作为当代谱学领域中最活跃的分支之一，它除了可以根据测得的电子结合能确定样品的化学成份外，XPS最重要的应用在于确定元素的化合状态。
XPS可以分析导体、半导体甚至绝缘体表面的价态，这也是XPS的一大特色，是区别于其它表面分析方法的主要特点。
此外，配合离子束剥离技术和变角XPS技术，还可以进行薄膜材料的深度分析和界面分析。
基本原理XPS方法的理论基础是爱因斯坦光电定律。
用一束具有一定能量的X射线照射固体样品，入射光子与样品相互作用，光子被吸收而将其能量转移给原子的某一壳层上被束缚的电子，此时电子把所得能量的一部分用来克服结合能和功函数，余下的能量作为它的动能而发射出来，成为光电子，这个过程就是光电效应。
该过程可用公式表示：hγ=E k+E b+E r（1）hγ：X光子的能量（h为普朗克常数，γ为光的频率）；E k：光电子的能量；E b：电子的结合能；E r：原子的反冲能量。
其中E r很小，可以忽略。
对于固体样品，计算结合能的参考点不是选真空中的静止电子，而是选用费米能级，由内层电子跃迁到费米能级消耗的能量为结合能E b，由费米能级进入真空成为自由电子所需的能量为功函数Φ，剩余的能量成为自由电子的动能Ek。
公式（1）还可表示为：E k= hγ- E b-ΦE b= hγ- E k-Φ仪器材料的功函数Φ是一个定值（谱仪的功函数），约为4eV，入射光子能量已知，这样，如果测出电子的动能Ek，便可得到固体样品电子的结合能。
原子能级中电子的结合能(Binding Energy，简称为B.E.)。
XPS分析技术及其在材料微分析方面中的应用
XPS分析技术及其在材料微分析方面中的应用摘要：本文介绍了X 射线光电子能谱（XPS）分析技术的基本原理、技术特点、研究进展、分析仪器构成以及在材料微分析方面的实际应用。
关键词：XPS分析技术；微分析；应用1、引言：近年来，利用各种物理、化学或机械的工艺过程改变基材表面状态、化学成分、组织结构或形成特殊的表面覆层，优化材料表面，以获得原基材表面所不具备的某些性能，如高装饰性、耐腐蚀、抗高温氧化、减摩、耐磨、抗疲劳性及光、电、磁等，达到特定使用条件对产品表面性能的要求的各种表面特殊功能处理技术得到迅速发展；对表面分析技术发展提出更高要求[1]。
材料表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。
目前常用的表面成分分析方法有：X射线光电子能谱（XPS），俄歇电子能谱（AES），静态二次离子质谱（SIMS）和离子散射谱（ISS）。
AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究[2]。
SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少[3]。
但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。
该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来。
三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。
XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。
XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。
目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源[6]；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6μm使得XPS在微区分析上的应用得到了大幅度的加强。
案例解析X射线光电子能谱(XPS)八大应用!
【干货】玩转XPS丨案例解析X射线光电子能谱（XPS）八大应用！表面分析技术 (Surface Analysis)是对材料外层(the Outer-Most Layers of Materials (<100nm))的研究的技术。
X射线光电子能谱简单介绍XPS是由瑞典Uppsala大学的K. Siegbahn及其同事历经近20年的潜心研究于60年代中期研制开发出的一种新型表面分析仪器和方法。
鉴于K. Siegbahn教授对发展XPS领域做出的重大贡献，他被授予1981年诺贝尔物理学奖。
X射线激发光电子的原理XPS现象基于爱因斯坦于1905年揭示的光电效应，爱因斯坦由于这方面的工作被授予1921年诺贝尔物理学奖；X射线是由德国物理学家伦琴（Wilhelm Conrad Röntgen，l845-1923）于1895年发现的，他由此获得了1901年首届诺贝尔物理学奖。
X射线光电子能谱（XPS ，全称为X-ray Photoelectron Spectroscopy）是一种基于光电效应的电子能谱，它是利用X射线光子激发出物质表面原子的内层电子，通过对这些电子进行能量分析而获得的一种能谱。
这种能谱最初是被用来进行化学分析，因此它还有一个名称，即化学分析电子能谱（ESCA，全称为Electron Spectroscopy for Chemical Analysis）。
XPS谱图分析中原子能级表示方法XPS谱图分析中原子能级的表示用两个数字和一个小字母表示。
例如:3d5/2（1）第一个数字3代表主量子数(n)；（2）小写字母代表角量子数;（3）右下角的分数代表内量子数jl—为角量子数，l = 0, 1, 2, 3 ……,注意：在XPS谱图中自旋－轨道偶合作用的结果，使l不等于0（非s轨道）的电子在XPS谱图上出现双峰，而S轨道上的电子没有发生能级分裂，所以在XPS 谱图中只有一个峰。
XPS谱图的表示横坐标：动能或结合能，单位是eV，一般以结合能为横坐标。
XPS原理及使用分析
3.深度剖面分析
用离子束溅射剥蚀表面,用X射线 光电子谱进行分析,两者交替进行, 可以得到元素及其化学状态的深 度分布。
4.光电子能量损失机制
光电子在射出表面的同时，可能激发 固体中某些过程从而自身能量发生损 失： （1）声子激发或点阵振动
一、概述
2.仪器功能与特点： （1）定性分析--根据测得的光电子动能可以确定表面存在哪
些元素。灵敏度约0.1at%。 （2）定量分析--根据具有某种能量的光电子的强度可知某种
元素在表面的含量。误差约20%。 （3）根据某元素光电子动能的位移可了解该元素所处的化学
状态，有很强的化学状态分析功能。 （4）由于只有距离表面几个纳米范围的光电子可逸出表面，
平衡时，有关系 Ek = Ek’ -(Φsp- Φs) 因此可得（忽略反冲能）
Hν = Eb+Φsp+ Ek
或
Ek = hν – Eb – Φsp
紫外光电子能谱分析 UPS—Ultra-violet photoelectron Spectroscopy
XPS分析使用的光源阳极是Mg或Al，其能量分别是 1487和1254eV。
因此信息反映材料表面几个纳米厚度层的状态。 （5）结合离子溅射可以进行深度分析。 （6）对材料无破坏性。 （7）由于X射线不易聚焦, 照射面积大,不适于微区分析。
二、XPS的测量原理
1.XPS的产生
当单色的X射线照射样品,具有一定能量 的入பைடு நூலகம்光子同样品原子相互作用： （1）光致电离产生光电子； （2）电子从产生之处迁移到表面； （3）电子克服逸出功而发射。

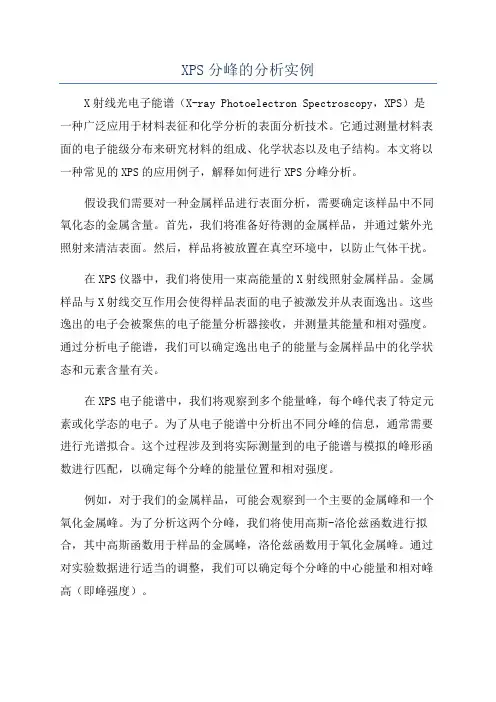

XPS分峰的分析实例
XPS分峰的分析实例X射线光电子能谱（X-ray Photoelectron Spectroscopy，XPS）是一种广泛应用于材料表征和化学分析的表面分析技术。
它通过测量材料表面的电子能级分布来研究材料的组成、化学状态以及电子结构。
本文将以一种常见的XPS的应用例子，解释如何进行XPS分峰分析。
假设我们需要对一种金属样品进行表面分析，需要确定该样品中不同氧化态的金属含量。
首先，我们将准备好待测的金属样品，并通过紫外光照射来清洁表面。
然后，样品将被放置在真空环境中，以防止气体干扰。
在XPS仪器中，我们将使用一束高能量的X射线照射金属样品。
金属样品与X射线交互作用会使得样品表面的电子被激发并从表面逸出。
这些逸出的电子会被聚焦的电子能量分析器接收，并测量其能量和相对强度。
通过分析电子能谱，我们可以确定逸出电子的能量与金属样品中的化学状态和元素含量有关。
在XPS电子能谱中，我们将观察到多个能量峰，每个峰代表了特定元素或化学态的电子。
为了从电子能谱中分析出不同分峰的信息，通常需要进行光谱拟合。
这个过程涉及到将实际测量到的电子能谱与模拟的峰形函数进行匹配，以确定每个分峰的能量位置和相对强度。
例如，对于我们的金属样品，可能会观察到一个主要的金属峰和一个氧化金属峰。
为了分析这两个分峰，我们将使用高斯-洛伦兹函数进行拟合，其中高斯函数用于样品的金属峰，洛伦兹函数用于氧化金属峰。
通过对实验数据进行适当的调整，我们可以确定每个分峰的中心能量和相对峰高（即峰强度）。
最后，通过分析得到的拟合结果，我们可以得出关于金属样品的重要结论。
我们可以确定金属样品中不同氧化态的金属含量，并确定样品中存在的其他元素和化学状态。
总之，XPS分峰分析是一种常见的表面分析技术，可用于确定材料的化学组成、电子结构和表面性质。
通过仪器的X射线照射和电子能谱的测量，可以分析表面材料中不同元素和化学态的含量。
通过拟合分析，可以确定每个分峰的中心能量和相对强度，进一步理解材料的性质和组成。
XPS在材料分析中的应用
小结
经过长期研究开发，XPS表面分析技术已经成为 一种常用而又有效的仪器分析方法。同时可以看出， 在实际分析检测过程中，为了准确、完整了解表面分 析，仅采用一种分析方法是不够的，应采用多种分析 手段，以期从不同角度分析表面特征，获得更完善的 信息
Thank you!!!
当α= 90°时，XPS的采样深度最深， XPS的采样深度较深时，主要收集的是 次表面的成分
图七，Si3N4样品表面的硅主要以SiO2物 种存在。在掠射角逐渐增大时 ， Si3N4 的峰强度也在增大，说明样品内部主要 成分是Si3N4
元素价带谱分析
在C60中，π键的共轭度较小，其 三个分裂峰的强度较强。而在碳 纳米管和石墨中由于共轭度较大， 特征结构不明显。 从图上还可见，在C60分子的价 带谱上还存在其他三个分裂峰， 这些是由C60分子中的π键所产生。 从图上可见，在石墨，碳纳米管 和C60分子的价带谱上都有三个 基本峰。这三个峰均是由共轭键 产生的。
Eb⎯特定原子轨道上的结合能，eV；
φs⎯逸出功，eV
XPS的分析技术特点 ： (1)非破坏性； (2)可以研究有机物等表面；
(3)真空要求相对较低；
(4)能进行元素化合态和电子能带结构分析。
仪器构成
具体应用
表面元素定性分析
从图4可以看出，在薄膜表 面主要有Ti、N、C、O和 Al元素存在。Ti、N的信号 较弱，而O的信号很强。 这结果表明形成的薄膜主 要是氧化物，氧的存在会 影响Ti(CN)x薄膜的形成
XPS表面分析技术在材料 研究中的应用
徐泽 1131109079
前言
分析原理
仪器构成 具体应用
前言
表面分析技术是通过研究微观粒子与表面的相互作用获得表面信息， 研究物质表面的形貌、化学组成、原子结构、原子态等信息
XPS的应用及举例解析
XPS XPS分析方法
六、XPS分析方法
同 AES 定 性 分 析 一 样 ， XPS 分析也是利用 已 出 版 的 XPS 手册。
XPS XPS分析方法
6.1 定性分析
6.1.1 谱线的类型
在XPS中可以观察到几种类型的谱线。其中有些是XPS中所 固有的，是永远可以观察到的；有些则依赖于样品的物理、化学性质。
的潜心研究而建立的一种分析方法。他们发现了内层电子结合能的位移现 象，解决了电子能量分析等技术问题，测定了元素周期表中各元素轨道结 合能，并成功地应用于许多实际的化学体系。
K.Siegbahn 给 这 种 谱 仪 取 名 为 化 学 分 析 电 子 能 谱 (Electron Spectroscopy for Chemical Analysis)，简称为“ESCA”，这一称谓仍在 分析领域内广泛使用。
元素化学状态的变化有时还将引起谱峰半峰高宽的变化。（如表 所示）
XPS XPS分析方法
S的2p峰在不同化学状态下的结合能值
XPS XPS分析方法
Ti及TiO2中2p3/2峰的峰位及2p1/2和2p3/2之间的距离
XPS XPS分析方法
CF4
C6H6
CO
CH4
半峰高宽 (eV)
0.52
285.0 285.5 286.0 286.5 287.0 287.5 288.0 288.5 289.0 289.5 290.0
仪器材料的功函数Φ是一个定值，约为4eV，入射X光子能量已知，这样，如果测出电子的动能Ek，便可 得到固体样品电子的结合能。的光子能 量的测定，就可以了解样品中元素的组成。元素所处的化学环境不同，其结合能会有微小的差别，这种由化 学环境不同引起的结合能的微小差别叫化学位移，由化学位移的大小可以确定元素所处的状态。例如某元素 失去电子成为离子后，其结合能会增加，如果得到电子成为负离子，则结合能会降低。因此，利用化学位移 值可以分析元素的化合价和存在形式。
xps分析的基本原理及其应用
XPS分析的基本原理及其应用概述XPS（X-ray Photoelectron Spectroscopy）是一种常用于表面分析的技术，它可以提供关于样品表面元素组成、化学状态和物理性质的信息。
本文将介绍XPS分析的基本原理，并探讨其在材料科学、化学、生物医学等领域的应用。
XPS分析的基本原理1.XPS基本原理–XPS利用X射线照射样品表面，通过分析样品表面上逃逸的光电子的能量和强度，来获得样品的表面组成信息。
–样品上的光电子由于与X射线的相互作用而被激发，随后逸出样品表面，并进入能量分析器进行分析。
–光电子逸出时的能量与其原子的电子壳层结构和化学环境有关，从而可以获得关于元素的化学状态和表面组成的信息。
2.XPS仪器–XPS分析仪主要由X射线源、样品台、能量分析器和检测器组成。
–X射线源通常使用专门的X射线源，如铝Kα线源或镁Kα线源。
–样品台上放置待分析的样品，样品可以是固体、液体或气体。
–能量分析器通常采用柱状会聚能量分析器或球面能量分析器，用于分析逃逸光电子的能量。
–检测器用于接收和记录逃逸光电子的强度和能量信息。
XPS分析的应用领域1.材料科学–XPS分析在材料科学中的应用广泛，用于研究材料的表面组成、薄膜厚度、界面反应等。
–通过XPS分析，可以研究材料的氧化状态、表面功能化修饰以及材料与环境的相互作用。
–XPS还可以用于研究薄膜的生长动力学、晶格缺陷和电荷传输机制等方面。
2.化学–XPS分析在化学领域中的应用主要用于表面催化研究、聚合物化学和电化学等方面。
–可通过XPS分析，了解催化剂表面上的化学组成和反应活性位点。
–XPS还可以用于聚合物的表面改性、电荷传输性能研究以及电极材料的表面修饰等。
3.生物医学–XPS分析在生物医学领域中可用于研究生物材料的表面性质和相互作用。
–可通过XPS分析，了解生物界面的化学组成、分子吸附和细胞-材料相互作用等。
–XPS还可以用于研究生物材料的表面功能化修饰和药物释放性能等方面。
XPS应用实例
XPS应用实例由于电子能谱中包含着样品有关表面电子结构的重要信息，用它可直接研究表面及体相的元素组成、电子组态和分子结构。
电子能谱可进行表面元素的定性和定量分析、元素组成的选区和微区分析、元素组成的表面分布分析、原子和分子的价带结构分析，在某些情况下还可对元素的化学状态、分子结构等进行研究，是一种用途广泛的现代分析实验技术和表面分析的有力工具，广泛应用于科学研究和工程技术的诸多领域中。
下面分别举例说明XPS在材料表征和基础科学研究中的重要作用。
(1) 表面物种的表征和鉴定元素化学态分析是XPS的最主要的应用之一。
元素化学态分析的情况比较复杂，涉及到的信息比较多，有时尚需要对谱图做拟合处理。
化学位移信息对于官能团、分子化学环境和氧化态分析是非常有力的工具，XPS常被用来作氧化态的测定和价态分析以及研究成键形式和分子结构。
XPS光电子谱线的位移还可用来区别分子中非等效位置的原子。
氧缺陷在材料的催化过程中起到了非常重要的作用，但其表征通常比较困难。
一种常用的方法是采用XPS技术来检测样品中O 1s谱信号，通过XPS谱峰拟合处理手段来区分表面上各种不同的氧物种。
在CO2电催化还原材料[1]中，通过XPS谱峰拟合技术，将O 1s的XPS谱峰分解为两个组分，位于529.8 eV处的谱峰对应于晶格氧的信号，位于531.4 eV处的谱峰则被归属为邻近氧缺陷的氧原子的信号。
这样就可以通过XPS测试中的O 1s谱峰强度，来表征样品中氧缺陷的浓度，从而能够进一步研究氧缺陷与CO2还原反应活性之间的构效关系。
同样的，XPS谱峰拟合技术也可以应用于其他样品体系中，用于表征不同化学状态的表面物种。
在BiOBr材料[2]中，通过XPS谱峰拟合技术，在样品中明确分辨出处于不同化学环境中的氧物种，并且该物种在样品中的浓度可以通过XPS谱峰强度反映出来。
其中，位于530.3 eV处的谱峰归属为晶格氧的信号，位于531.9 eV处的谱峰归属为表面羟基的信号，位于531.2 eV处的谱峰归属为吸附在氧空位上的吸附氧物种信号。
XPS应用实例
XPS应用实例由于电子能谱中包含着样品有关表面电子结构的重要信息，用它可直接研究表面及体相的元素组成、电子组态和分子结构。
电子能谱可进行表面元素的定性和定量分析、元素组成的选区和微区分析、元素组成的表面分布分析、原子和分子的价带结构分析，在某些情况下还可对元素的化学状态、分子结构等进行研究，是一种用途广泛的现代分析实验技术和表面分析的有力工具，广泛应用于科学研究和工程技术的诸多领域中。
下面分别举例说明XPS在材料表征和基础科学研究中的重要作用。
(1) 表面物种的表征和鉴定元素化学态分析是XPS的最主要的应用之一。
元素化学态分析的情况比较复杂，涉及到的信息比较多，有时尚需要对谱图做拟合处理。
化学位移信息对于官能团、分子化学环境和氧化态分析是非常有力的工具，XPS常被用来作氧化态的测定和价态分析以及研究成键形式和分子结构。
XPS光电子谱线的位移还可用来区别分子中非等效位置的原子。
氧缺陷在材料的催化过程中起到了非常重要的作用，但其表征通常比较困难。
一种常用的方法是采用XPS技术来检测样品中O 1s谱信号，通过XPS谱峰拟合处理手段来区分表面上各种不同的氧物种。
在CO2电催化还原材料[1]中，通过XPS谱峰拟合技术，将O 1s的XPS谱峰分解为两个组分，位于529.8 eV处的谱峰对应于晶格氧的信号，位于531.4 eV处的谱峰则被归属为邻近氧缺陷的氧原子的信号。
这样就可以通过XPS测试中的O 1s谱峰强度，来表征样品中氧缺陷的浓度，从而能够进一步研究氧缺陷与CO2还原反应活性之间的构效关系。
同样的，XPS谱峰拟合技术也可以应用于其他样品体系中，用于表征不同化学状态的表面物种。
在BiOBr材料[2]中，通过XPS谱峰拟合技术，在样品中明确分辨出处于不同化学环境中的氧物种，并且该物种在样品中的浓度可以通过XPS谱峰强度反映出来。
其中，位于530.3 eV处的谱峰归属为晶格氧的信号，位于531.9 eV处的谱峰归属为表面羟基的信号，位于531.2 eV处的谱峰归属为吸附在氧空位上的吸附氧物种信号。
xps测试方法的原理和应用
XPS测试方法的原理和应用1. 引言X射线光电子能谱（X-ray Photoelectron Spectroscopy，简称XPS）是一种表面分析技术，使用X射线激发材料表面的光电子，通过测量光电子的能量和强度分布来研究物质的表面成分、化学状态和电子结构。
本文将介绍XPS测试方法的原理及其在材料科学、表面化学和催化领域的应用。
2. XPS测试方法的原理XPS测试方法基于光电效应原理，即当光子与物质表面的原子或分子相互作用时，会产生光电子。
其原理可以概括为以下几个步骤：1.X射线入射：XPS实验仪器通过X射线源产生高能量的X射线，并将其照射在待测试样品的表面。
2.光电子发射：表面原子吸收入射X射线的能量，使得部分电子跃迁到空位，产生光电子。
光电子的能量由入射X射线的能量和表面原子的能级结构决定。
3.光电子能量分析：XPS实验仪器采用光谱仪对发射的光电子进行能量分析，并记录光电子能谱图。
根据光电子的能量，可以确定原子或分子的化学状态和元素的相对含量。
4.数据处理和解读：通过对光电子能谱的数据进行处理和解读，可以获得样品的表面元素组成、电子能级结构和化学状态等信息。
3. XPS测试方法的应用3.1 表面成分分析XPS可以精确地确定样品表面的元素组成和相对含量。
通过准确计算每个元素峰的积分强度，可以计算出不同元素的表面含量百分比。
这对于研究材料的组成和纯度非常重要。
3.2 化学状态研究XPS能够提供元素的化学状态信息。
通过计算光电子峰的位置和形状，可以确定元素的化学键合状态。
这有助于研究材料的表面化学反应、氧化状态变化等。
3.3 电子能级结构研究XPS可以直接测量样品表面的能带结构和能级分布。
通过分析光电子的能级位置和强度，可以研究材料的能带宽度、能带的形状以及带间跃迁等电子结构相关的性质。
3.4 催化反应研究XPS可以用于研究催化材料表面的结构和化学反应。
通过监测催化材料在反应条件下的表面成分和化学态变化，可以揭示催化反应的机理和活性位点。
XPS原理及应用
10
The Photoelectric Process
Incident X-ray
Conduction Band Valence Band
2p 2s 1s
Ejected Photoelectron
Free Electron Level Fermi Level
L2,L3 L1
但直到上世纪60年代，他们在 硫代硫酸钠的研究中发现S原子 周围化学环境的不同，会引起S 内层电子结合能（S2p）的显著 差异后，才引起人们的广泛注意。
原子内层电子结合能的变化可以
提供分子结构、化学态方面的信 息。
于1981年获得诺贝尔物理奖。
Kai. Siegbahn
XPS 光电效应
❖光电效应
K
XPS spectral lines are identified by the shell from which the electron was ejected (1s, 2s, 2p, etc.).
The ejected photoelectron has kinetic energy:
KE=hv-BE-
各种元素的电子结合能Eb
随着元素序数的增加，电子的结合能 不断增加
Cu
电子结合能的测量范围一般为：
0-1400 eV
~ 10000 eV
N1-7 M1-5
4d3/2 4d5/2 4d7/2 4p1/2 4p3/2 4s 3d3/2 3d5/2 3p1/2 3p3/2 3s
~ 950 eV ~ 550 eV ~ 100 eV
对于固体材料，电子的结合能定义为把电子从所在的能级转移到Fermi 能级所需要的能量。另外，固体中电子从Fermi能级跃迁到自由电子能级 （真空能级）所需要的能量成为逸出功，即功函数。所以，入射光子的 能量分为三部分：电子结合能，逸出功，自由电子的动能。 显然，样品同谱仪材料具有不同的功函数。但是当样品和谱仪有良好的 电接触时，其Fermi能级和谱仪的Fermi能级重合。
XPS的原理及其应用
2.2聚酯（PET）膜表面的碳纤维iXPS分析
结束语
本文只简单介绍现代能谱仪三个主要功能和应用，其 实与传统的能谱仪想比，现代Ｘ光电子能谱仪在功能、 性能、使用维护、数据系统等方面有了很大的发展，相 信随着科技发展，将来ＸＰＳ能更齐全、性能更优越。
Thank You
• 成像XPS （iXPS）
1.单色化XPS和SAXPS
• 以前的单色化XPS单纯采用晶体（如石英晶体）
单色化光源，SAXPS简单采用光阑限定实现小面积 分析。 • 现代采用先进的铝靶微聚焦单色器，可同时实现 单色化XPS和SAXPS功能。 • 新型Mono SAXPS典型技术参数：最佳空间分辨率 15微米，最大分析区域400微米，最佳分辨率 0.47eV,常规的XPS极限分辨率只有0.8eV。整体灵 敏度大大提高，样品定位准确成芯片分析
1.3有机物种绝缘体PEFT的分析
2.成像XPS（iXPS）
• 成像iXPS主要有三种：
--平行成像法 不需逐点扫描，速度快，信噪比高。最 佳空间分辨率能达1微米。 --X射线束扫描法 --光电子扫描法
2.1硅寄存器IXPS分析
XPS分析技术特点
优点： XPS不破坏样品。 灵敏度高。 化学位移明确。 可同时提供元素定量定性及化学态信息。 缺点： 只能对十几mm^2的大面积分析，提供大面积内 平均信息。 激发光源均为非单色化X光，分辨率不高。
现代XPS分析技术
• 单色化XPS（Mono XPS）
• 小面积XPS(SAXPS)
2聚酯pet膜表面的碳纤维ixps分析结束语本文只简单介绍现代能谱仪三个主要功能和应用其实与传统的能谱仪想比现代x光电子能谱仪在功能性能使用维护数据系统等方面有了很大的发展相信随着科技发展将来xps能更齐全性能更优越
XPS在材料研究中的应用
XPS在材料研究中的应用摘要本文总结了X射线光电子能谱（XPS）的分析原理、研究进展，并介绍了几种XPS在材料研究中的应用分析实例。
关键词XPS，材料，分析1 前言XPS的起源最早可追溯到人们对光电子的研究。
1954年,以瑞典Uppsala大学k.Siegbahn 教授为首的研究中心首次准确测定光电子的动能，不久观测到了元素的化学位移。
由于XPS 能够根据元素的化学位移分析出材料的化学状态，曾被命名为化学分析用电子能谱，即ESCA（ElectronSpectroscopy for Chemical Analysis）。
20世纪70年代末，XPS开始涉足有机物、高分子材料及木质材料领域，80年代末，XPS 的灵敏度及分辨率有了显著提高，现代XPS 正在向着单色、小面积、成像三方向发展。
XPS 以其灵敏度高、破坏性小、制样简单的优点及定性强、能够分析材料表面元素组成及元素化学价态的特点而成为木质材料研究领域中一项重要分析手段。
XPS 基本原理是利用X 射线辐照样品，在样品表面发生光电效应，产生光电子，如图1。
通过对出射光电子能量分布分析，得到电子结合能的分布信息，进而实现对表面元素组成及价态分析。
XPS采样深度与光电子的能量和材料性质有关，在深度为光电子的平均自由程λ 的3 倍处，达到最佳，对金属约为0.5～2 nm；无机物1～3 nm；有机物1～10 nm。
运用XPS 可对木质材料进行定性及定量分析。
图1 X 射线光电子能谱的光电效应原理图图2 XPS 实验装置示意图（a）和光电子能级图（b）2 XPS在材料研究中应用实例X射线光电子能谱XPS (X-ray Photoelectron Spectroscopy)也被称作化学分析用电子能谱ESCA(Electron Spectroscopy for Chemical Analysis)，其基本原理在单色（或准单色）X 射线照射下，测量材料表面所发射的光电子能谱来获取表面化学成分、化学态、分子结构等方面的信息。
XPS分析技术及其在材料微分析方面中的应用
XPS分析技术及其在材料微分析方面中的应用摘要：本文介绍了X 射线光电子能谱（XPS）分析技术的基本原理、技术特点、研究进展、分析仪器构成以及在材料微分析方面的实际应用。
关键词：XPS分析技术；微分析；应用1、引言：近年来，利用各种物理、化学或机械的工艺过程改变基材表面状态、化学成分、组织结构或形成特殊的表面覆层，优化材料表面，以获得原基材表面所不具备的某些性能，如高装饰性、耐腐蚀、抗高温氧化、减摩、耐磨、抗疲劳性及光、电、磁等，达到特定使用条件对产品表面性能的要求的各种表面特殊功能处理技术得到迅速发展；对表面分析技术发展提出更高要求[1]。
材料表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。
目前常用的表面成分分析方法有：X射线光电子能谱（XPS），俄歇电子能谱（AES），静态二次离子质谱（SIMS）和离子散射谱（ISS）。
AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究[2]。
SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少[3]。
但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。
X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。
该方法是在六十年代由瑞典科学家Kai Siegbahn 教授发展起来。
三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。
XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。
XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。
目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。
在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源[6]；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小- 1 -的束斑直径已能达到6μm使得XPS在微区分析上的应用得到了大幅度的加强。
XPS案例(仪器原理的角度)解析
窄谱分析—不刻蚀
（2）元素不同离子价态比例 ➢ 方法
对试样做XPS分析，得到窄区谱。 若谱峰不规则，则对谱线进行拟合，得到不同价
态元素的谱线； ✓谱峰解叠
对不同价态的谱峰分别积分得到谱峰面积； 查各价态的灵敏度因子，利用公式求各价态的比
例。
窄谱分析—不刻蚀
例子：确定二氧化钛膜中+4价和+3价的比例。
窄谱分析—不刻蚀
图6 聚丙烯酸甲酯的C1s和O1s的XPS谱图
窄谱分析—不刻蚀
例2：聚偏氯乙烯降解反应随时间的变化
图7 聚偏二氯乙烯的C1s、O1s和Cl2p的XPS谱图
（在大气紫外线照射时间t/min，a：t=0；b：t=5；c：t=15；d：t=60）
窄谱分析—刻蚀
深度分析
➢ 原理 用离子枪打击材料的表面，这样可以不
八六三检测
X射线光电子能谱的应用
XPS 应用
全谱分析
不刻蚀
获取表面元素信息
窄谱分析
刻蚀 清洁表面后的元素信息
不刻蚀
离子价态分析 元素不同离子价态比例 化学结构分析 高分子结构分析
刻蚀
深度剖析
全谱分析——不刻蚀
获取表面元素信息
1. 表面元素全分析的目的 了解样品表面的元素组成，考察谱线之间是否
存在相互干扰，并为获取窄谱（精细谱）提供能 量设置范围的依据。
图5 二氧化钛涂层玻璃表面Ti2p的XPS谱图
窄谱分析—不刻蚀
（3）化学结构分析 依据：原子的化学环境
与化学位移之间的关系； 羰基碳上电子云密度小
， 1s电子结合能大（动能小 ）；峰强度比符合碳数比。
窄谱分析—不刻蚀
（4） 高分子结构分析 ➢ 光降解作用 方法： 比较光照前后谱图是否有变化，变化的程度 如何。 例1 紫外光对聚丙烯酸甲酯的降解
XPS在工业生产中的应用实例-中国科学技术大学
中国科学技术大学 天文与应用物理系 蔡 俊
第2页
主要内容
什么是“X射线光电子能谱（XPS）”
XPS中涉及的物理学原理 如何解读XPS XPS在现代科研工作中的地位及作用
第3页
1. 什么是“X射线光电子能谱”
第4页
X射线光电子能谱（ XPS ，全称为X-ray Photoelectron Spectroscopy）是一种基于光电 效应的电子能谱，它是利用X射线光子激发出物

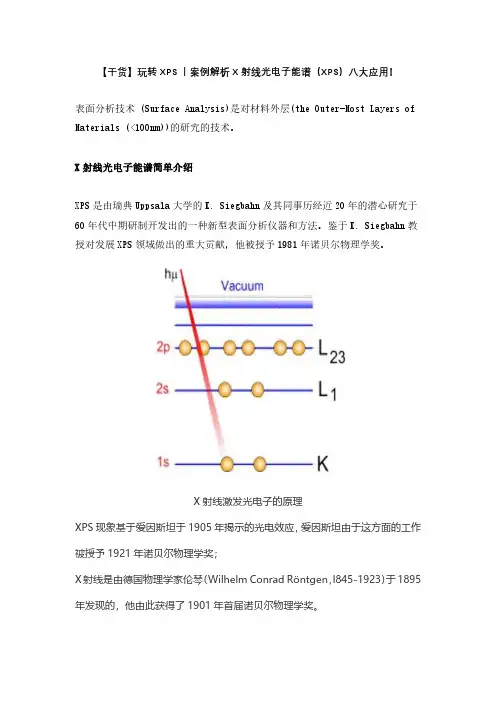

X射线是由德国物理学家伦琴（Wilhelm Conrad Röntgen，l8451923）于1895年发现的，他由此获得了1901年首届诺贝尔物理 学奖。
第6页
2. XPS中涉及的物理学原理
X射线物理
光电效应
能量分析
超高真空
系统集成
第7页
2.1 X射线物理
X射线起源于轫致辐射，可被认为是光电效应的逆过程，既： 电子损失动能 产生光子(X射线)
原子核
慢电子
快电子 EK2 EK1
光子
EK 1 EK 2 h
因为原子的质量至少是电子质量的 2000 倍，我们可以把反冲原 子的能量忽略不计。
h
第8页
2.1 X射线物理
X射线管
104 ~105 V
- +
上
图：X射线管示意图；
Anode 1
eFilament 2
Laborquelle
h Al Folie Anode 2
第 12 页
2.2 光电效应
Photoelektron (1s) LIII 2p3/2
LII
LI
XPS案例(仪器应用的角度)
离子价态分析
图4 铜红玻璃试样、CuO和CuCl试剂中Cu2p的XPS谱图
表明铜红玻璃试样中铜为？价
不同价态离子的成分比例
（2）元素不同离子价态比例 ➢ 方法
对试样做XPS分析，得到窄区谱。 若谱峰不规则，则对谱线进行拟合，得到不同价
- -OOKKLLLL
2
1.5
-Al2s -Al2p -Ti3p
1
-Si2s -Si2p -Ti3s
0.5
图5
0
1200
1000
800
600
400
200
0
Binding Energy (eV)
无尘布上的异物分析
图6 异物的XPS谱图
通过测试正常点的成分为C、O、N，得知异物含Ti、Si、 Al，从而帮助客户寻找异物来源
1200
1000
800
600
400
200
0
Binding Energy (eV)
银手镯发黑部位的XPS图谱
成分分析——深度剖析
深度剖析
➢ 原理 用离子枪打击材料的表面，这样可以不
断地打击出新的下表面，通过连续测试，循序 渐进就可以做深度分析，得到沿表层到深层元 素的浓度分布。
成分分析——深度剖析
01165_5.pro 100
9.0127e+001 max
90
Company Name
O1s Cu2p
80
70
Atomic Concentration (%)
60
50
40
30
20
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
