审图要点(强电)

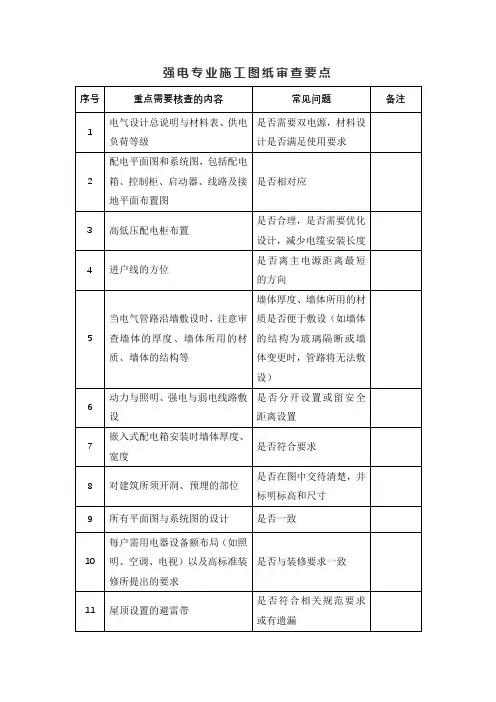

电气专业（强电）审图要点2.3.1总纲2.3.1.1火灾自动报警及消防联动系统中的探测器和模块的数量是否合理。

2.3.1.2综合布线系统的规模特别是信息点的数量是否合理。

2.3.1.3电井数量和位置是否合理。

2.3.2设备材料选择2.3.2.1设备选型，有无淘汰产品；订货是否容易。

2.3.2.2管径、管材选用是否统一；有无相互矛盾现象（如系统图、平面图等）。

2.3.2.3电缆、电线规格型号是否统一；有无相互矛盾现象（如系统图、平面图等）。

2.3.2.4设备表中的空气开关，铁壳开关，转换开关，熔断器，指示灯，按钮，继电器，接触器等电器设备的规格型号是否统一；与原理图是否一致。

WJFsnTl。

SMcYtlF。

2.3.2.5柜，箱、盒等规格型号，外形尺寸是否齐全；选用是否统一。

2.3.2.6所有电气材料的规格型号是否齐全；标注是否清楚。

2.3.2.7灯具选用是否统一；规格品种应尽可能减少。

2.3.2.8照明开关，插座的规格型号是否统一。

2.3.3电气设备安装2.3.3.1箱、盒的明装、暗装是否得当；是否统一。

2.3.3.2明线，暗线是否得当；是否统一。

2.3.3.3安装高度是否合适和统一。

2.3.3.4线路敷设是否符合规范要求。

2.3.3.5管线通过沉降缝，伸缩缝等位置的做法是否有所交待，做法是否得当。

2.3.3.6线路通过梁板外墙等做法是否交待清楚；是否得当。

2.3.3.7设备进线口的位置及标高是否正确；交待是否清楚。

2.4供电设计2.4.1高压系统图2.4.1.1高压一次接线图是否合理；是否已征得供电局的同意。

2.4.1.2有无计量专用柜。

2.4.1.3选用标准图是否正确。

2.4.1.4继电保护方式是否合理；整定计算和选择性是否正确。

2.4.1.5进线、出线、联络、电压互感器、及计量等回路之联接是否正确。

2.4.1.6二次接线图是否正确，端子接线图是否齐全、进线、联络等有无安全闭锁装置。

2.4.1.7高压电缆规格型号是否正确；是否考虑了热稳定问题，有无计算。

2.4.1.8高压母线的规格型号选择是否正确；高压电器的选择与开关柜是否符合。

2.4.1.9仪表配备是否齐全，电流表、电流互感器等规格型号是否正确。

2.4.1.10电压互感器，断路器等规格型号与高压开关柜的成套性是否符合。

2.4.2低压系统图2.4.2.1主开关及配出回路开关断流能力是否能满足要求。

2.4.2.2电流互感器的变比是否合适，与电流表、电度表是否配合。

2.4.2.3低压母线安装是否合理，进入开关柜有无问题。

2.4.2.4变压器容量计算是否正确，电容补偿是否适当。

2.4.2.5配出回路是否都有计算，导线规格型号有无错误。

2.4.2.7保护开关的选择与导线的配合是否正确，上下级之间选择性如何。

2.4.2.8保护和计量是否满足规范要求，及供电部门的规定。

2.4.3事故电源系统图2.4.3.1发电机是否自动起动及自动切换。

2.4.3.2发电机室的布置是否满足规范要求。

2.4.3.3发电机室有无通风排烟设备，油箱的安装如何处理，是否满足要求；贮油量是否符合当地消防部门的要求；油库如何解决。

D8zJxbi。

0DCSCGN。

2.4.3.4变电所消防报警以及灭火如何解决，有无气体灭火设施，是否满足规范要求，2.4.3.5地下室发电机的排烟如何解决，能否满足排烟、排风的要求。

2.4.3.6发电机的噪声，隔振如何解决，是否采取了措施。

2.4.4设备选型2.4.4.1变压器的容量、台数是否合理，是否能满足使用要求。

2.4.4.2变电所的位置是否合理，是否是负荷中心便于维护管理及安装，是否需要干式变压器，是否满足消防要求。

qp3bAEE。

9ijhGG4。

2.4.4.3高压断路器，低压空气开关等断流能力是否满足要求。

2.4.4.4高低压开关柜的选型是否合理。

2.4.4.5静电电容器的容量是否满足要求，有无计算，补偿后功率因数是否满足规范要求。

2.4.5设备xx2.4.5.1设备布置间距是否符合规范要求，具体尺寸是否有误。

2.4.5.2安装高度是否合适，是否满足规范要求。

2.4.5.3变压器、开关柜等大型设备的安装做法是否合理，是否便于安装，利于维修。

2.4.5.4地沟做法是否满足规范要求。

2.4.5.5变电所进出线路如何安装。

2.4.5.6地沟与高压柜，低压柜的尺寸是否相符合。

2.4.5.7低压母线的安装是否合理，规格型号是否注明。

2.4.5.8静电电容器的安装是否合理，通风散热如何解决。

2.4.5.9变电所是否设有通风换气或空调设备，能否满足要求。

2.4.5.10变电所的面积是否满足使用要求，有无值班、休息室、厕所及上下水设备。

2.5电力设计2.5.1总则2.5.1.1供配电方式是否合理，保证不出现故障，提高供电稳定性、安全性。

2.5.1.2住宅项目中变压器之间应尽量采用环网式供电，楼宇单元之间采取Π（派）接箱实现树干式连接。

uRSrl74。

FFWAMXd。

2.5.1.3合理确定低压柜的出线回路——在非重要的相同性质（用途）和相邻区域的小功率负荷尽量采用树干式供电。

MqwqSIp。

hm1J649。

2.5.1.4需要系数、同时系数以及功率因数选择是否合理。

2.5.2电力系统图2.5.2.1电力系统的保护是否正确，导线规格是否配合。

2.5.2.2每一支路，每一段线（即由配电箱至配电箱一段）其导线规格及管径是否均已标注清楚。

2.5.2.3大干线小开关及干线并接问题如何解决。

2.5.2.4配电箱支路的开关，熔断器等规格容量是否均已标注清楚。

2.5.2.5配电箱支路出线开关容量是否已标注清楚。

2.5.2.6回路编号，管线规格是否已注明。

2.5.2.7导线与管径配合是否正确。

2.5.3控制原理图2.5.3.1控制原理图能否满足工艺要求，或使用要求，操作是否方便，自动控制是否可靠。

2.5.3.2控制电源，控制元件，控制仪表，是否合理可靠、接点数量及容量是否满足要求。

2.5.3.3材料表是否齐全，规格型号是否确切。

2.5.3.4控制箱选型是否合适，电器布置尺寸是否合适，箱体厚度与箱内设备是否适应。

2.5.3.5有无工艺流程或控制要求图，或控制说明。

2.5.3.6非标控制箱，配电箱，切换箱等加工图是否齐全，盘面布置是否合理，端子接线是否有误，加工说明是否详细。

yKPcIIA。

dWbygOZ。

2.5.4电力平面图2.5.4.1电源引入的方向，位置是否合适，图上有无注明。

2.5.4.2配电箱的位置是否合适，是否便于维修和操作。

2.5.4.3电力配电系统是否考虑了生产工艺，防火分区等。

2.5.4.4管线穿越楼板、墙及暗装配电箱等是否留洞，穿外墙时的防水是否解决。

2.5.4.5控制线路在平面图里是否已有表示、管线规格有无遗漏现象。

2.5.4.6配电箱的型号、容量、编号、代号及安装高度等是否均已注明。

2.5.4.7用电设备的编号、容量及安装高度是否均已注明。

2.5.4.8单相负荷的三相分配是否平衡。

2.5.4.9要不要降压起动，是否影响其他设备的运行。

2.6照明设计2.6.1照明平面图2.6.1.1电源方向、位置是否合理，相数是否得当，图上是否已注明。

2.6.1.2是否设有进线总开关，回路编号及导线规格是否均已注明。

2.6.1.3架空进线高度是否能满足规范要求，电力、照明是否分开装表。

2.6.1.4配电箱的位置是否合适，明装暗装是否得当，留调位置及大小是否已经提出要求。

2.6.1.5各相负荷是否平衡，单路容量是否合适，每支路灯头数量是否满足规范要求。

2.6.1.6支路长度是否合适，电压降能否满足规范要求，有无计算。

2.6.1.7导线根数是否有误，导线根数与管径配合是否合理。

NhAWBZO。

V8ClGus。

2.6.1.8管线的敷设方式是否合理，明配线及暗配线与结构形式是否相符。

2.6.1.9事故照明是否满足要求，电源如何解决，灯头线、开关线是否有遗漏现象。

2.6.1.10局部照明的安装高度，使用电压，导线截面等是否合理。

2.6.1.11灯具的规格型号，安装方式，安装高度及灯泡数量是否标注清楚。

2.6.1.12非标灯具的安装详图是否齐全，有装修要求的灯具是否已有注明。

2.6.1.13照度选择是否合适，有无计算，是否满足要求。

2.6.2照明系统图2.6.2.1配电箱的型号、编号、代号、容量是否标注清楚。

2.6.2.2配电箱进线电缆的编号、代号、截面、管径，是否已标注清楚。

2.6.2.3由配电箱至配电箱各段电缆或导线规格、管径是否已注明。

2.6.2.4配电箱分支回路的开关（或溶断器）导线管径是否已标注清楚。

2.6.2.5大截面电缆与DE6型开关的接线如何解决。

2.6.2.6各级开关保护的选择性如何，是否满足要求。

2.6.3事故照明2.6.3.1事故照明电源是否可靠，自动切换装置是否在末端。

2.6.3.2走廊及疏散口是否设有疏散指示标志灯。

2.6.3.3疏散灯的位置距离以及安装高度是否合适。

2.6.3.4内装电池型灯具其照度是否满足要求。

2.6.4照明控制2.6.4.1照明开关的位置是否恰当，开灯、关灯是否方便。

2.6.4.2走廊、楼梯是否是双控开关，控制线根数是否有误。

2.6.4.3灯具的控制是分散还是集中控制，是否合理。

2.6.4.4有无调光和变光要求，控制原理图是否合理。

2.7防雷及接地2.7.1设计说明2.7.1.1防雷等级划分是否正确，图纸有无说明。

2.7.1.2接地电阻要求值是多少，有无说明。

2.7.1.3材料防腐，镀锌是否有所要求，有无说明。

2.7.1.4导体（包括钢筋）连接是否采用焊接，有无说明。

2.7.2接闪器2.7.2.1避雷带的材料，如为圆钢或扁钢规格是否合适。

2.7.2.2避雷针的高度和支承安装是否可靠。

2.7.2.3避雷带在女儿墙、檐口、屋脊上的安装是否可靠。

2.7.2.4避雷带跨越沉降缝，伸缩缝等做法是否得当。

2.7.2.5利用钢屋架及铁皮屋等做接闪器是否可靠。

2.7.2.6高出屋面的金属部份，如通风帽、旗杆、天线杆、灯杆、水箱、冷却塔是否与防雷装置做了可靠联接。

hzu2Th4。

WHpHm8P。

2.7.2.7与节日彩灯并行时，避雷带的高度是否高于节日彩灯。

2.7.3引下线2.7.3.1引下线的根数和距离是否满足规范要求。

2.7.3.2利用柱子纵向主钢筋做引下线时，钢筋的连接是否满足规范要求，焊接长度是否有要求。

2.7.3.3明敷引下线与其他并行金属管道如落水管，透气管等是否做了可靠连接。

2.7.3.4明装引下线根部是否做了穿管保护。

2.7.3.5明装或暗装引下线是否做了断线卡子，是否影响建筑外观。

2.7.3.6利用柱子钢筋做引下线是否做了测试卡子，位置数量是否合理。

2.7.3.7防侧向雷击是否做了笼式避雷网措施。
