单层轻钢结构工业厂房设计
单层钢结构工业厂房施工组织设计
单层钢结构工业厂房施工组织设计一、概述单层钢结构工业厂房是一种常见的建筑类型，其施工组织设计是确保施工过程顺利进行的关键。
本文将介绍单层钢结构工业厂房的施工组织设计，包括施工准备、施工方案、施工进度计划、施工质量保证措施等方面的内容。
二、施工准备1、技术准备：进行图纸会审，确认施工图纸的正确性；编制施工组织设计，明确施工方案、技术要求和安全措施；进行技术交底，确保施工人员了解施工方案和技术要求。
2、物资准备：根据施工需要，采购合格的钢材、焊接材料、涂料等原材料；准备施工机具、检测仪器等设备。
3、劳动力准备：选择具有丰富经验的施工队伍，并进行安全培训和技术交底；合理安排劳动力，确保施工进度。
4、现场准备：进行现场勘查，确定施工场地和临时设施的位置；进行现场清理和整平，确保施工条件符合要求。
三、施工方案1、钢结构制作：按照图纸要求，制作钢结构构件；进行构件检验和校正，确保符合规范要求；进行防腐处理，提高构件的使用寿命。
2、钢结构安装：根据施工图纸，进行钢结构安装定位；按照安装顺序，逐一安装钢结构构件；进行安装检验和校正，确保钢结构安装精度符合要求。
3、焊接与防腐：按照焊接规范进行焊接作业；进行焊缝质量检验，确保焊接质量符合要求；进行防腐处理，提高厂房的使用寿命。
四、施工进度计划1、制定施工进度计划表：根据施工合同和施工方案，制定详细的施工进度计划表；明确各阶段的任务、时间节点和完成标准。
2、进度监控与调整：对施工进度进行实时监控，及时发现并解决问题；根据实际情况，对施工进度计划进行调整，确保按时完成施工任务。
五、施工质量保证措施1、建立质量管理体系：建立完善的质量管理体系，明确质量标准和检测方法；制定质量管理计划，指导施工过程中的质量控制。
2、原材料质量控制：对原材料进行严格把关，确保进场的原材料符合规范要求；进行原材料检验和试验，确保原材料质量稳定可靠。
3、施工过程质量控制：对施工过程进行全面质量控制，包括焊接、防腐处理等关键环节；进行质量检测和验收，确保施工质量符合要求。
单层工业厂房设计
单层钢结构厂房施工方案一、设计目标1.1项目概述本项目为单层钢结构厂房，位于XX市工业园区，用途为生产车间和仓库。
总建筑面积为XXX平方米，建筑高度为X米。
1.2设计要求（1）满足工厂的功能需求，包括生产车间、仓库和辅助设施；（2）保证结构的稳定性和安全性；（3）考虑节能和环保要求。
二、施工工艺流程2.1地基处理与基础施工（1）进行地质勘察和地基处理；（2）根据实际地基情况选择适当的基础形式，如浅基础或深基础；（3）基础施工，包括地基回填、地下排水系统的安装，基础的浇筑和养护等。
2.2钢结构制造与安装（1）根据设计图纸制造钢结构构件；（2）将制造好的构件运输至现场，并根据施工图纸进行组装和安装；（3）借助吊车、起重机等设备进行吊装，保证安装质量和进度。
2.3墙体和屋面施工（1）根据设计要求搭建脚手架；（2）进行墙体施工，包括砌筑和抹灰；（3）进行屋面施工，包括龙骨安装、防水处理和屋面材料的安装。
2.4框架与楼板施工（1）安装框架结构的立柱、梁和檩条；（2）进行楼板施工，包括搭设脚手架、铺设钢筋和浇筑混凝土。
2.5安装门窗和辅助设施（1）安装门窗，包括厂房入口门、紧急出口门和车间窗户等；（2）安装辅助设施，如照明设备、通风设备和消防设备等。
2.6道路与排水系统施工（1）进行场地平整与填土；（2）进行道路施工，包括路面铺设和标线划定；（3）安装排水系统，包括雨水管道和雨水口等。
2.7室内装修与设备安装（1）进行室内装修工作，包括墙面涂料、地面铺装和天花板安装等；（2）安装生产设备和仓储设备，保证设备的正常运行。
三、质量控制措施3.1材料质量控制（1）选用符合国家标准的优质材料；（2）对进场材料进行严格的检查和验收。
3.2结构质量控制（1）制定详细的施工工艺流程和施工方案；（2）加强施工现场的管理，保证施工质量；（3）进行钢结构与地基、墙体的连接强度检测。
3.3安全质量控制（1）制定施工安全规范和操作规程，保证施工人员的安全；（2）加强施工现场的安全管理，定期进行安全检查和隐患排查；（3）安装必要的安全设施，如安全防护网、安全通道等。
钢结构单层工业厂房设计(工字钢)
钢结构单层工业厂房设计(工字钢)1.1整体布置选型1.1.1 建筑平面的选择工业建筑中生产工艺要求是其设计主要依据，本厂房的生产工艺流程为直线型，生产工艺流程较简单。
充分考虑到生产流程及建筑和结构的简单及合理性，平面采用矩形平面形式，本厂房采用单跨结构。
①柱网的选择本厂房所承受荷载较小，故选择质量较轻，工业化程度较高，施工周期短，结构形式选钢筋混凝土排架结构。
为便于机械化生产，减少造价，横向选择柱距6m，纵向选择柱距6m。
②定位轴线的划分横向定位轴线：从左向右依次编号为1，2，3，4，5……，10。
横向定位轴线一般通过柱截面的几何中心，在厂房纵向尽端处，横向定位轴线位于山墙内边缘，并把端柱中心线内移600mm。
厂房的纵向结构构件如屋面板，吊车梁，连系梁的标志长度皆以横向定位轴线为界。
纵向定位轴线：由下向上依次编号为A，B，……，E。
1.1.2厂房天然采光设计根据我国《建筑采光设计标准》（GB/T50033—2001）规定可知，本厂房的采光等级为Ⅲ级。
本厂房拟采用双侧采光，因此根据《建筑采光设计标准》应大于1/7。
（GB/T50033—2001）的规定，窗地面积比为Ac/Ad由于侧面采光的效果较好，应用较多。
又由于单侧采光光线衰减幅度较大，光线不均匀，工作面上近窗点光线强，远光点光线弱，所以本厂房采用双侧采光。
为了满足采光面积又不使窗高过大，本厂房将侧窗开为上下两层。
门窗明细表见表2-1所示。
表2-1 门窗明细表1.1.3厂房屋面排水设计为了减少室内排水设施，避免排水管道对生产工艺的影响，本厂房采用有组织外排水方式。
本厂房采用卷材防水，厂房屋面排水坡度取2%，天沟纵向坡度取1%。
1.1.4 结构选型及排架计算简图确定根据厂房的跨度、吊车起重量的大小、轨顶标高，吊车的运行空间等初步确定出排架结构的剖面如图3-1所示。
为了保证屋盖的整体性，屋盖采用无檩体系。
图3-1 厂房剖面图1.1.5屋面板采用1.5m×6m预应力混凝土屋面板，根据屋面做法求得屋面荷载，采用标准图集04G410-1中的Y—WB—2，屋面板自重标准值为1.4KN/m2（包括灌缝自重）。
钢结构单层厂房施工组织设计
钢结构单层厂房施工组织设计钢结构单层厂房施工组织设计一、项目概述钢结构单层厂房是一种广泛应用于工业领域的建筑形式，它具有结构强度高、施工周期短、耐用性强等优点。
本文将针对一座钢结构单层厂房的施工组织设计进行详细分析。
二、施工组织设计目标施工组织设计的目标是合理安排施工流程，提高施工效率，并确保工期和质量的达到预期要求。
本项目施工组织设计的主要目标包括：1. 确定合理的施工顺序和施工方法，尽量减少施工过程中的重复工作。
2. 合理安排施工人员，确保人员的合理利用和施工质量的控制。
3. 确定合理的材料供应计划，避免材料短缺或过剩的情况发生。
4. 确定合理的施工机械的使用计划，提高施工效率和质量。
三、施工流程安排1. 地基处理：首先进行地面的平整和压实，然后进行基坑的开挖和基础的浇筑。
2. 钢结构制作：选择合适的施工方法对钢结构进行制作，包括材料采购、切割、焊接、试装等。
3. 预制构件安装：预制构件包括柱子、梁等，在钢结构制作完成后，开始进行预制构件的安装。
4. 屋面施工：先进行屋面防水处理，然后进行屋面的镶板或涂料的安装。
5. 门窗安装：钢结构厂房一般需要安装门窗，包括安装车间门、办公室门等。
6. 地面铺装：对厂房内部的地面进行铺装，包括水泥地面、瓷砖地面等。
7. 配套设施安装：安装厂房内的供水、排水、电力等设施。
8. 环境整治：整理施工现场，清理杂物，确保厂房整洁。
四、施工人员安排钢结构单层厂房的施工主要涉及的人员包括：1. 项目经理：负责组织、协调、管理全过程的施工工作。
2. 技术负责人：负责解决施工中的技术问题和调剂资源。
3. 施工队长：负责组织、指导施工人员进行具体施工操作。
4. 焊工：负责钢结构的焊接工作。
5. 钢筋工：负责钢筋的切割、弯曲、焊接等工作。
6. 起重机操作人员：负责起重机的操作，提供高空作业所需的支持。
7. 装修工：负责室内装修工作，如屋面、地面的铺装。
8. 维修人员：负责设施的维护和保养。

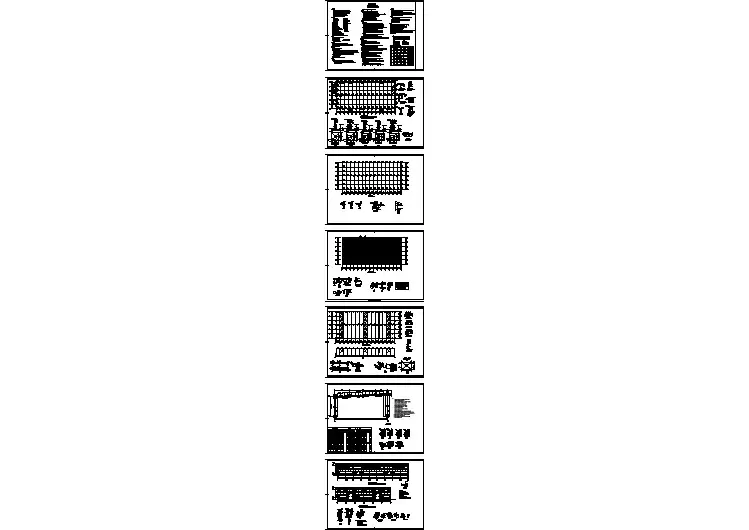

某45米单层多跨轻型钢结构厂房设计图
某地跨度15米轻钢结构单层厂房带吊车结构设计图纸
钢结构课程设计(单层工业厂房)
钢结构单层工业厂房课程设计指导教师：曹现雷班级：土133班姓名：杨骏学号：139044535日期：2016.4.24目录一、设计资料 (1)二、屋架形式及几何尺寸 (1)三、支撑的布置 (2)四、檩条的布置 (3)五、材料自重及荷载 (4)六、荷载计算 (4)七、杆件截面选择 (5)八、各腹杆的焊缝尺寸计算 (10)九、节点板的设计 (11)一、设计资料：某厂房车间设有两台10吨中级工作制吊车。
车间无腐蚀性介质。
该车间为单跨双坡封闭式厂房，屋架采用梯形桁架式钢屋架，屋架下弦标高9m，其两端铰支于钢筋混凝土柱上，柱截面尺寸为400㎜×400㎜，混凝土强度等级为C30。
屋面采用压型钢板屋面，C型檩条，檩距为1.2m~2.6m。
屋面恒荷载（包括屋面板、保温层、檩条、屋架及支撑等）取值参考教材2.2.1中规定。
活荷载标准值取0.5kN/mm2；雪荷载标准值取0.2，不考虑积灰荷载和积雪不均匀分布情况。
结构重要性系数为γ0=1.0。
屋架采用Q235B 钢，焊条采用E43型。
设计时，荷载按以下情况组合：a. 恒载+全跨活荷载（或雪荷载）b. 恒载+半跨活荷载（或雪荷载）二、屋架形式及几何尺寸屋架及几何尺寸如图1所示，檩条支承于屋架上弦节点。
檩距为2267.5mm，水平投影距离为2250mm。
屋架坡度为α= arctan = 7.13°。
图1 屋架形式和几何尺寸三、支撑的布置依据《建筑抗震设计规范》GB50011-2001，支撑布置图如图2所示，上、下弦横向水平支撑设置在厂房两端和中部的同一柱间，并在相应开间的屋架跨中设置竖直支撑，在其余开间的屋架下弦跨中设置一道通长的刚性细杆，上弦通过水平支撑在节点处设置通长的刚性细杆。
下弦两端设纵向水平支撑。
故上弦杆在屋架平面外的计算长度等于横向支撑的节距。
支撑的布置见图2。
上弦水平支撑布置图下弦水平支撑布置图1-1中部垂直支撑布置图2-2 端部垂直支撑布置图图2 支撑的布置图四、檩条布置檩条设置在屋架上弦的每个节点上，间距2267.5mm。
简述单层钢结构厂房设计中的问题
简述单层钢结构厂房设计中的问题摘要：本文主要论述了轻型单层钢结构厂房的结构形式与构件设计。
在工程应用中，应从实际出发，选择合理的结构方案和构造措施，在满足其稳定和刚度的要求下，充分利用钢材的强度，减少用钢量。
关键词：单层钢结构排架结构钢架结构设计问题中图分类号：tu391 文献标识码：a 文章编号：正文：轻型单层钢结构厂房内力分析宜按平面结构考虑，即将厂房的空间体系分解为单个平面体系,按纵向和横向两个互相独立的体系分别计算,计算时根据柱网的布置及承受的荷载划分计算单元,并假定同一计算单元中的屋盖为各点侧移相同的刚体，轻型厂房的屋盖结构一般为有檩体系。
目前厂房的平面计算可采用电算，其计算方法可参考相关规范和书籍。
轻型单层钢结构厂房常见的横向结构形式主要有刚架(图 1)和排架结构(图 2)。
刚架按构件体系分有实腹式(图 1:b、c)与格构式(图 1:a)；按截面形式分有等截面(图 1:c)和变截面(图1:b、d)，与等截面相比，变截面更加适应弯矩变化,节省材料。
格构式刚架通常采用角钢﹑钢管等构件组合成刚架的梁与柱，因其加工制作较为复杂,一般的工业厂房则比较少用，本文不再叙述。
实腹式刚架(门式刚架)一般由工字形或 h 形实腹截面构成，可用于无桥式吊车或有起重量不大于 20t 的 a1～a5 工作级别桥式吊车或3t 悬挂式起重机的单层单跨或多跨钢结构厂房 (参考《门式刚架轻型房屋钢结构技术规程》cecs 102:2002)。
当吊车起重量大于 20t 时,刚架柱宜采用格构式阶形柱(图1:d), 吊车梁宜布置在格构式柱的柱肢主轴的形心线上。
门式刚架适用跨度通常为 9～36m，柱高为4.5～12m，横梁与柱一般为钢接；在无吊车的厂房柱与基础宜采用铰接(图 1:1)，反之应为刚接(图1:2)。
在无吊车的厂房多跨厂房的中柱弯矩较小,主要受轴向力时可设为摇摆柱(图 1:3)。
实腹式刚架的横梁通常采用变截面，最小截面处高度 h 可按跨度的 1/30～1/40，变截面处高度可取 1.5～2h，其长度可取跨度的 1/5～1/6;实腹式刚架的柱在无吊车的厂房可用变截面,有吊车时宜用等截面。
30米大型单层厂房轻钢结构施工cad设计方案图（屋墙面压型彩色钢板）
门式刚架单层钢结构工业厂房设计
门式刚架单层钢结构工业厂房设计钢结构因其施工速度快，自重轻，抗震性能好等特点在建筑工程中已被广泛认可，单层钢结构工业厂房也正逐渐的代替笨重的混凝土结构。
本文从钢结构单层工业厂房设计的角度出发，对结构部分的设计进行总结论述。
标签：门式刚架，柱间支撑，屋面支撑，插入式柱脚前言门式刚架钢结构厂房造型美觀，施工速度快，越来越多在单层工业厂房中应用。
当厂房内无吊车或设置桥式吊车起重量不大于20t的中、轻级工作制（A1-A5）的吊车，或悬挂式起重机，起重量不大于3t时，应遵守《门式刚架轻型房屋钢结构技术规程》的要求设计。
但在很多情况下吊车吨位及厂房高度很高，已超出《门式刚架轻型房屋钢结构技术规程》的应用范围，需按《钢结构》规范的要求设计。
一.结构类型和截面形式钢结构厂房应用较多的为单跨、双跨或多跨的单、双坡结构形式。
门式刚架通长用于跨度为9-36米，柱距宜为6米，也可为7.5米和9米。
结构构件主要为刚架柱，刚架斜梁，柱间支撑，屋面支撑，系杆，檩条和山墙骨架组成。
门式刚架的结构形式是多种多样的，按构件体系分，可分为实腹式刚架和格构式刚架。
前者梁、柱一般采用H型实腹截面，其刚度较强，但用钢量稍多。
后者一般采用小截面角钢、钢管等构件组合的格构式梁、柱截面。
其加工制作较为复杂，但用钢量较省，适用于大跨度的厂房。
在门式刚架工业厂房设计中，通长采用实腹式梁柱截面。
按截面形式分，有等截面和变截面。
变截面与等截面相比，前者可以适应弯矩变化，节约材料，但在构件连接及加工制造方面，不如等截面方便。
由于工业厂房内部多设有桥式吊车，柱宜采用等截面构件。
二.伸缩缝的设置单层厂房伸缩缝的最大间距为70米，伸缩缝处的做法习惯上采用双柱，双柱基础可不断开。
伸缩缝宽度一般为20-30mm.三.支撑的布置1.柱间支撑的布置为保证钢结构厂房的空间工作，提高整体刚度，承受房屋端部山墙风力、吊车纵向刹车荷载、温度应力和地震作用和传递纵向水平力，防止杆件产生过大的变形，避免压杆失稳，以及保证结构的整体稳定性，应根据厂房的结构形式，车间吊车的设置，振动设备以及厂房的跨度、高度、温度区段的长度等情况布置可靠的支撑系统。
一层钢结构工业厂房施工组织设计
一层钢结构工业厂房施工组织设计一、工程概况本工程是一层钢结构工业厂房的施工组织设计，地下面积为1200平方米，总建筑面积为1800平方米。
工程包括地基基础、主体结构、屋面和地面等施工内容。
二、施工组织原则1.安全第一：施工过程中要始终把安全放在首要位置，制定详细的施工安全计划和措施，确保工人的人身安全。
2.紧密配合：各施工单位要紧密配合，形成攻坚一致的合作作风，保证施工进度和质量。
3.环保节能：施工过程中要严格按照环保要求进行施工，减少对环境的污染。
同时，优化节能设计，确保建筑在使用过程中的能源消耗。
三、施工方案1.地基基础工程施工（1）进行地质勘察，评估土层稳定性，制定合理的基础设计方案。
（2）开展地基处理工作，包括基坑开挖、土方平整、地基加固等。
（3）进行地基基础的施工，包括基础桩的钢筋工作、混凝土浇筑等。
2.主体结构施工（1）进行现场钢结构安装前的准备工作，包括搭设施工脚手架、安装起重设备等。
（2）按照钢结构设计图纸进行钢柱、钢梁的安装工作，同时进行节点焊接、膨胀螺栓固定等。
（3）进行屋面钢结构的安装工作，包括梁、薄板的连接与固定。
（4）进行地面混凝土浇筑工作，包括打地脚踏板、铺设钢筋网格、浇注混凝土等。
3.屋面工程施工（1）进行防水层的施工，采用防水涂料进行刷涂，确保屋面的防水效果。
（2）进行屋面保温层的施工，采用保温板材料进行铺设，提高厂房的保温性能。
（3）进行屋面瓦片的安装工作，采用抗风雨瓦片材料进行铺设，保证屋面的耐久性和美观性。
四、施工组织计划1.地基基础工程施工计划（1）地基处理：预计耗时15天。
（2）地基基础施工：预计耗时30天。
2.主体结构施工计划（1）准备工作：预计耗时10天。
（2）钢结构安装：预计耗时30天。
（3）屋面混凝土浇筑：预计耗时10天。
3.屋面工程施工计划（1）防水层施工：预计耗时5天。
（2）保温层施工：预计耗时15天。
（3）瓦片安装：预计耗时5天。
五、施工安全措施1.工程现场要设置安全警示标志，明确施工区域，确保施工现场的安全通行。
单层钢结构厂房围护结构设计流程
单层钢结构⼚房围护结构设计流程单层钢结构⼚房围护结构设计流程⼀、轻型门式刚架的结构体系组成Fig. 1 轻钢结构⼚房⼀Fig. 2 轻钢结构⼚房⼆Fig. 3 轻钢结构⼚房三轻型门式刚架的结构体系包括以下组成部分：1、主结构：刚架、吊车梁、⽀撑系统；2、围护结构：屋⾯檩条、墙⾯檩条、屋⾯板和墙板等；3、辅助结构：楼梯、平台、栏杆等；4、基础。
⼆、围护结构的组成轻钢结构的围护系统包括檩条、墙梁、墙⾯及屋⾯彩板、收边系统、采光系统、排⽔系统和通风系统等。
Fig. 5 围护结构⼀Fig. 6 围护结构⼆刚架、⽀撑系统以及吊车梁组成了结构的主要受⼒⾻架，即主结构体系。
屋⾯檩条和屋⾯檩条既是围护材料的⽀承结构，⼜为主结构梁柱提供了部分侧向⽀撑作⽤，构成了建筑的次结构。
外部荷载（风、雪等）直接作⽤在围护结构上，通过围护结构再传递到主结构上。
Fig. 7 冷弯薄壁型钢三、设计流程1. 收集资料；1.1 建筑平⾏作业图：包括平、⽴、剖⾯；门洞、窗户位置、标⾼；⼚房墙⾯、屋⾯做法；⼚房有⽆吊顶；檐⼝⾼度、檐⼝节点。
1.2 公⽤专业（主要是暖通专业和⽔道）所提的资料：屋⾯风机的重量和位置；管道的重量和位置；屋⾯开洞的位置和⼤⼩。
2．墙梁、檩条截⾯计算；使⽤PKPM钢结构模块中的⼯具箱计算3．绘制节点图纸。
要重视节点图纸四、程序计算参数的选取a．檩条计算参数的选取Fig. 8 檩条计算界⾯⼀1、注意不是所有的屋⾯檩条都是5连跨，下列情况就需要考虑檩条的实际跨度：（1）屋顶通⽓器和屋顶天窗在端跨⼀般不设置（有时候第⼆跨也不设置），此时檩条为单跨简⽀（或两跨连续）；（2）屋⾯有横向采光通风天窗或顺坡通⽓器时，檩条可能会被打断，檩条应根据实际情况确定跨数；（3）檩条本⾝的跨数就少于5跨。
2、屋⾯材料选择时，若有吊顶，须选取“有吊顶”选项。
檩条仅⽀承压型钢板屋⾯时，挠度控制为l/200；有吊顶时，挠度控制为l/240。
《冷弯薄壁钢结构技术规范》第8.1.6-2；《门式刚架轻型房屋钢结构技术规程》表3.4.2-2。
轻、重型单层工业厂房钢结构设计区别与联系
计算力及吊车台数组合表
表4-5
内力分析
竖向荷载全部由吊车梁承受； 横向水平制动力由制动结构承受；
纵向水平制动力由吊车梁支座下翼缘与柱子的连接来承受并传递；
吊车梁的上翼缘需考虑竖向和横向水平荷载共同作用产生的内力。 在选择和验算吊车梁的截面前，必须算出吊车梁的绝对最大 弯矩以及相同轮位下制动结构的弯矩和剪力。
（4）疲劳强度验算
（5）翼缘和腹板局部稳定验算 翼缘自由外伸宽度b与其厚度t的比值
b 250 235 11.4 15 12.4 t 22 345
腹板高厚比
hw 1600 235 114 170 140 t 1.4 10 345
lz f
1.11.35 1.4 324000 4.8mm 2 150 5 20 50 1.0 310
选用腹板：1600×14
（3）翼缘尺寸
A1 Wx hwtw 22879000 1600 14 10566mm2 hw 6 1600 6
试用500×22
（4）截面几何特征
毛截面几何特性
1 I x 50 2.2 81.1 2 1.4 1603 12 1924853 104 mm 4
2
1924853 Wx 23417 103 mm3 82.2
净截面几何特性
制动梁的截面特性（毛截面和净截面） 4.承载能力和刚度验算 (1)强度验算
（3）刚度验算
1）竖向挠度计算
（4）疲劳计算
M p max -M p min α f Δσ α f y Δσ 2106 (4-41) Inx
M p max、M pmin、 Δσ2106 ---疲劳验算处截面的最大、最小弯矩；
单层钢结构厂房结构计算
单层钢结构厂房结构计算一、设计资料河南省某加工厂一厂房，该厂房为单层，采用单跨双坡门式刚架，刚架跨度18m，柱高6m；共有12榀刚架，柱距6m，屋面坡度1:10；地震设防列度为6度，设计地震分组为第一组，设计基本地震加速度值0.05g。
刚架平面布置见图1(a)，刚架形式及几何尺寸见图1(b)。
屋面及墙面板均为聚氨酯复合保温板；考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m，钢材采用Q235钢，焊条采用E43型。
二、荷载计算（一）荷载取值计算1．屋盖永久荷载标准值（对水平投影面）YX51-380-760型彩色压型钢板0.15 KN/m250mm厚保温玻璃棉板0.05 KN/m2PVC铝箔及不锈钢丝网0.02 KN/m2檩条及支撑0.10 KN/m2刚架斜梁自重0.15 KN/m2悬挂设备0.20 KN/m2合计0.67 KN/m22．屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为0.50 KN/m2。
雪荷载：基本雪压S0=0.45 KN/m2。
对于单跨双坡屋面，屋面坡角α=5°42′38″，μr=1.0，雪荷载标准值Sk=μrS0=0.45 KN/m2。
取屋面活荷载与雪荷载中的较大值0.50 KN/m2，不考虑积灰荷载。
3．轻质墙面及柱自重标准值（包括柱、墙骨架等）0.50 KN/m24．风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A的规定计算。
基本风压ω0=1.05×0.45 KN/m2，地面粗糙度类别为B类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，μz=1.0。
风荷载体型系数μs：迎风面柱及屋面分别为＋0.25和－1.0，背风面柱及屋面分别为＋0.55和－0.65(CECS102：2002中间区)。
5．地震作用据《全国民用建筑工程设计技术措施—结构》中第18.8.1条建议：单层门式刚架轻型房屋钢结构一般在抗震设防烈度小于等于7度的地区可不进行抗震计算。
钢结构单层工业厂房课程设计
重屋面钢屋架设计一、设计资料1、工程地点：XX邯郸，设计使用年限：50 年。
2、工程规模：单层单跨封闭式工业厂房，长度90m，屋架铰支于钢筋混凝土柱上，屋架跨度24m，柱距6m,屋面离地20m,吊车起重量为20t，工作制为A5，无较大的振动设备。
3、屋面作法：预应力混凝土屋面板（卷材防水），无檩体系，屋面坡度为1/10，无天窗。
4、自然条件：基本风压为0.35kN/m2，基本雪压为0.25kN /m2，积灰荷载标准值为0.5kN /m2地震设防烈度为7度。
地面粗糙度类别为B类，场地类别Ⅲ类5、材料选用：（1）屋架钢材采用《碳素钢结构》GB/T700-2006规定的Q235B镇静钢（2）焊条采用《碳钢焊条》GB/T5117-1995中规定的E43 型焊条（3）普通螺栓采用等级为 4.6级的C级螺栓，锚栓采用Q235 级钢制成（4）角钢型号按《热轧型钢》GB/T706-2008选用，（5）混凝土强度等级为C256、结构与各组成构件形式：（1）钢屋架：梯形钢屋架（2）屋面板：卷材防水的 1.5x6m2预应力钢筋混凝土屋面板，可按图集《 1.5x6m2预应力钢筋混凝土屋面板》04G410-1~2选用（3）屋盖支撑：可从相关标准图集中选用7、主要建筑构造做法与建筑设计要求重物面（预应力混凝土屋面板）做法：二毡三油防水层上铺小豆石（0.35kN/m 2）；20mm 厚水泥砂浆找平层（0.4 kN/m 2）；100mm 厚加气混凝土保温层（0.6kN/m 2）；冷底子油一道、热沥青二道（0.05kN/m 2）；二、屋架形式的选定和结构平面布置1、屋架形势和几何尺寸由于采用 1.5x6m 2大型屋面板加卷材防水屋面，i=1/10，故采用缓坡梯形屋架屋架计算跨度：l 0=l -300=24000-300=23700 屋架端部高度取h 0=2000mm跨中高度：h=h 0+i l 02=2000+0.1x 237002=3185mm屋架高跨比h/l 0=3.185/23.7=0.134，在屋架常用的高度范围内屋架起拱度f=l/500=24000/500=48mm ，取50mm为使屋架上弦节点受荷，腹杆采用人字式，上弦节点水平间距取1500mm ，屋架各杆件尺寸见下图2、根据车间长度、跨度与荷载情况，设置三道上、下弦横向水平支撑，屋脊处与檐口位置上、下弦处分别各设一道竖向系杆。
轻、重型单层工业厂房钢结构设计区别与联系
2）抗剪要求：
3）局部挤压应力计算：
（3）翼缘尺寸 腹板的高度和厚度确定后，可求翼缘所需的面积A1。
非重级工作制吊车梁：
重级工作制吊车梁：
翼缘厚度应不小于8mm；翼缘宽度一般为（1/5~1/3）h当上翼缘轨道用压板连接时，翼缘宽度不大于300mm考虑到局部稳定，翼缘宽度应不大于30t（Q235）或24t（Q345）
（a）
H
（b）
（c）
（d）
采用长圆孔螺栓连接
3 荷载
轻型和重型单层工业厂房所承受的荷载种类大体相同永久荷载、活荷载、风荷载、雪荷载、吊车荷载、地震作用
地震作用
抗震设防区的重型厂房都应考虑地震作用的计算。
图4-6 重型厂房考虑地震作用时的分析模型
吊车系统
吊车系统
吊车梁系统
承受横向水平力作用，加强吊车梁的上翼缘：（1）上翼缘的钢板加厚加宽（2）制动梁或制动桁架
吊车梁内力计算
计算最大弯矩时的布置
吊车梁内力计算
吊车梁设计
1.截面选择（1）梁的高度在确定吊车梁的高度时，应考虑经济、刚度要求、建筑净空要求和腹板钢板规格。近似把吊车梁作为承受均布荷载的简支梁：
非重级工作制吊车梁的最小高度为：
重级工作制吊车梁的最小高度为：
（2）腹板的厚度 吊车梁的腹板厚度一般按经验公式、支座处抗剪要求和局部挤压条件来选定。1）经验公式：
上翼缘与腹板的连接焊缝
下翼缘与腹板的连接焊缝
图4-43 焊透的T形连接焊缝
例4.2 焊接实腹式吊车梁设计
1.设计资料
吊车资料 表例4-2A
（2）走道荷载，2kN/m2；（3）采用简支焊接实腹式工字型吊车梁，跨度为12m；（4）制动结构用焊接实腹式制动梁，宽度为1m；（5）吊车梁用Q345钢，焊条用E50型。
谈轻钢结构单层厂房的设计
谈轻钢结构单层厂房的设计摘要：随着社会的发展与进步，重视轻钢结构单层厂房的设计对于现实生活具有重要的意义。
本文主要介绍轻钢结构单层厂房的设计的有关内容。
关键词：轻钢结构；单层厂房；设计；中图分类号： tu391 文献标识码： a 文章编号：引言随着国家经济的快速发展，钢结构在建筑领域起到了举足轻重的作用，扮演着越来越重要的角色，无论在工业还是民用建筑中，钢结构以其突出的特点迅速地占领着越来越广的市场。
其特点有：其整体刚度和抗震性能好、施工速度快、自重轻、承载力高，在大跨度及超高层建筑中代替了钢筋混凝土结构，但也存在着防火性能差、易腐蚀等缺点，在设计中根据其特点扬长避短才能更好地发挥钢结构的作用。
一、钢结构厂房空间结构解析为了使本论文的钢结构厂房分析设计更具有针对性和信服力，这里以实际的炼钢厂房钢结构厂房为具体研究对象进行分析讨论。
由于钢铁工业是国民经济的支柱产业，炼钢厂就成了一个重要的生产场所，属于抗震规范中的乙类设防建筑。
由于工艺布置的特殊性和生产设备的需要，炼钢厂主厂房往往具有质量、刚度分布严重不均匀的特点。
又基于建设周期及抗震性能等的综合考虑，这类厂房大都采用全钢结构建造。
本文中以某设计生产能力为50吨的转炉炼钢厂为研究对象。
由于工艺要求的复杂性，该厂房由炉渣跨、加料跨、炉子跨、钢水接收跨、连铸浇铸跨、连铸出坯跨共六跨组成，核心设备布置在炉子跨中部的塔楼内。
该转炉炼钢厂房主要由塔楼、散状料上料系统、柱子系统、屋盖系统和吊车梁系统几大部分组成，各部分的结构大都是由型钢和钢板焊接或螺栓连接而成。
二、轻钢结构单层厂房设计的要点2.1结构体系1) 门式刚架分为单跨、双跨、多跨以及带挑檐的和带毗屋等多种形式。
多跨刚架中柱与刚架梁的连接可采用铰接。
2) 轻型钢结构工业厂房结构体系中，屋面常采用有檩体系，檩条间距为1． 5 m，屋面板为压型钢板或夹芯板，檩条采用冷弯c 型钢或高频焊接薄壁h 型钢; 外墙采用有墙梁体系，墙梁间距为1.5 m ～ 2.1 m，墙面板为压型钢板或夹芯板，墙梁采用冷弯c 型钢或高频焊接薄壁h 型钢。
钢结构单层厂房方案
钢结构单层厂房方案钢结构单层厂房方案是一种经济、灵活和可持续的厂房建设解决方案。
在工业化和城市化快速发展的时代，钢结构单层厂房方案因其独特的优势逐渐受到业界的青睐。
本文将介绍钢结构单层厂房方案的设计特点、建设流程以及未来的发展趋势。
一、设计特点钢结构单层厂房方案的设计特点多样且灵活，主要包括以下几个方面：1. 结构轻巧：相比传统混凝土厂房，钢结构单层厂房方案采用轻质钢材作为主要结构材料，重量轻、强度高，大大减少了建筑物的自重，提高了设计的灵活性。
2. 施工方便：钢结构单层厂房方案采用工业化制造和现场装配的模式，施工速度快，节省人力和时间成本。
同时，由于钢结构的可塑性强，适应性广，可以容易地进行变更和扩建。
3. 能效优化：钢结构单层厂房方案的设计注重节能和环保，通过合理的隔热材料、通风系统和自然光利用等手段，最大程度地优化建筑能源的使用效率，降低能源消耗。
4. 安全可靠：钢结构单层厂房方案采用优质钢材，并经过严格的计算和测试，确保了结构的强度、稳定性和抗震性能。
同时，在建设过程中，严格遵守相关的安全规范，保障工人的安全。
二、建设流程钢结构单层厂房的建设流程一般包括以下几个阶段：1. 方案设计：根据工厂的使用需求和地理条件，设计师将综合考虑厂房的功能布局、结构设计等方面，制定出合适的方案设计。
2. 材料采购：钢结构单层厂房的建设需要大量的钢材和其他辅助材料，施工方需要根据设计需求和预算，选择合适的材料供应商进行采购。
3. 基础施工：在施工前，首先需要进行场地平整、基坑开挖和地基处理等工作，确保厂房的基础牢固稳定。
4. 结构安装：在基础施工完成后，进行结构的组装和安装工作。
利用吊装设备和专业工具，将钢结构件逐步安装起来，形成厂房的骨架。
5. 完工装饰：在结构安装完成后，进行厂房的内外装修和设备安装工作。
根据使用需求，进行办公室、生产区域以及设备安装等工作。
6. 竣工验收：在所有工程施工完成后，需要进行竣工验收，检查工程质量是否符合相关标准和规范。
单层轻钢结构工业厂房方案 (2)
单层轻钢结构工业厂房方案一、引言轻钢结构工业厂房是一种以轻钢结构为骨架，结合其他材料和技术所构建的厂房建筑。
它具有重量轻、强度高、施工周期短、抗震性能好等诸多优点，广泛应用于各个领域。
本文将介绍单层轻钢结构工业厂房的方案设计。
二、结构体系设计2.1 综合布置方案工业厂房的综合布置方案是指根据生产工艺流程和功能要求，对厂房进行合理布局的设计。
在单层轻钢结构工业厂房中，一般采用明挑式布局，即将车间区域设计为大面积的开放空间，以提高空间利用率和通风性能。
2.2 结构体系选择单层轻钢结构工业厂房的结构体系选择是设计的重要环节之一。
常见的结构体系包括桁架结构、剪力墙结构和框架结构。
在选择时需要考虑到建筑的荷载情况、空间要求以及经济性。
通常情况下，框架结构是一种较为常见和经济的选择。
2.3 轻钢结构设计轻钢结构是单层轻钢结构工业厂房的重要组成部分。
它采用冷轧钢构件进行组装，具有重量轻、安装快速的特点。
在设计时需要考虑到结构的强度、刚度和稳定性，并且应满足相关的国家标准和规范要求。
三、功能区划设计3.1 生产区域设计工业厂房的生产区域是指用于生产和加工的空间，其设计应根据生产流程和设备布置来确定。
在单层轻钢结构工业厂房中，生产区域的设计需要考虑到通风、照明、水电等设备的布置，以及操作人员的工作空间和安全通道的设置。
3.2 办公区域设计工业厂房的办公区域是指用于管理和行政办公的空间，其设计应满足员工的工作需求和舒适性要求。
在单层轻钢结构工业厂房中，办公区域的设计可以采用隔断形式，将办公室、会议室、休息室等区域进行合理划分。
3.3 辅助设施设计辅助设施是指工业厂房中的配套设施，包括洗手间、食堂、仓库等。
在单层轻钢结构工业厂房的设计中，需要合理布置辅助设施区域，并考虑到其与生产区域的连接和便利性。
四、环境控制设计4.1 通风设计在单层轻钢结构工业厂房中，通风设计是非常重要的。
良好的通风系统可以保证室内空气的新鲜和流通，有助于排除室内的污染物和热量。
钢结构单层工业厂房课程设计
一、设计资料1.结构形式某厂房跨度为24m，总长120m，柱距6m，采用梯形钢屋架、1.5×6.0m预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，上柱截面400×400，混凝土强度等级为C20，屋面坡度为i=1：10。
2.屋架形式及选材屋架跨度为24m，屋架形式、几何尺寸及内力系数如附图所示。
屋架采用钢材及焊条为：钢材选用Q345钢，焊条采用E50型。
3.荷载标准值（水平投影面计）①永久荷载：二毡三油防水层 0.4KN/m2 80mm泡沫混凝土保温层 0.4KN/m2水泥砂浆找平层 0.4KN/m21.5*6m预应力混凝土大型屋面板 1.4KN/m2屋架及支撑自重（按经验公式q=0.12+0.011L计算） 0.384KN/m2悬挂物及管道 0.1KN/m2②可变荷载屋面活荷载标准值 0.5KN/m2雪荷载标准值 0.7KN/m2积灰荷载标准值 0.3KN/m24.屋架的计算跨度：Lo=24000－2×150=23700mm，端部高度：h=2005mm（轴线处），h=2990mm（计算跨度处）。
起拱h=50mm二、结构形式与布置图屋架支撑布置图如下图所示图一：24m跨屋架（几何尺寸）图二：24m跨屋架全跨单位荷载作用下各杆的内力值图三：24m跨屋架半跨单位荷载作用下各杆的内力值三、荷载与内力计算1.荷载计算永久荷载标准值：二毡三油（上铺绿豆砂）防水层 0.4KN/m2 水泥砂浆找平层 0.4KN/m2保温层 0.4KN/m2预应力混凝土大型屋面板 1.4KN/m2屋架及支撑自重（按经验公式q=0.12+0.011L计算） 0.384KN/m2悬挂管道 0.1KN/m2 _________________________________________________________________总计：3.184KN/m2可变荷载标准值：雪荷载0.7KN/m2大于屋面活荷载标准值0.5KN/m2，取0.7KN/m2积灰荷载标准值 0.3KN/m2 _______________________________________________________________总计1.0KN/m2永久荷载设计值：1.35×3.184＝4.30KN/m2可变荷载设计值：1.4×1.25＝1.75KN/m22.荷载组合设计屋架时，应考虑如下三种荷载组合：（1）全跨永久荷载+全跨可变荷载屋架上弦节点荷载F=（4.30+1.75）×1.5×6=54.45KN（2）全跨永久荷载+半跨可变荷载屋架上弦节点荷载F=4.30×1.5×6=38.71KN1=1.75×1.5×6=15.75KNF2（3）全跨屋架和支撑自重+半跨大型屋面板重+半跨屋面活荷载=0.384×1.35×1.5×6=4.667KN屋架上弦节点荷载F3F=（1.5×1.35+1.4×0.5）×1.5×6=24.53KN43.内力计算本设计采用图解法计算杆件在单位节点力作用下各杆件的内力系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中文题目：单层轻钢结构工业厂房设计外文题目：DESIGN OF LIGHT STEEL CONSTRUCTION WITH SINGLE PAIR INTER-INDUSTRIAL BUILDING毕业设计（论文）共 89 页（其中：外文文献及译文25页）图纸共4张完成日期 2011年6月答辩日期 2011年6月1 / 176摘要本设计结构形式为门式钢架的单层双跨厂房。
设计中通过对厂房整体结构、建筑使用功能、防火等级要求、抗震等级要求及耐久年限要求的综合分析，本次毕业设计的最终的方案采用装配式预应力排架结构形式。
根据建筑设计用途和设计依据，使构配件标准化、系列化、通用化的原则，设计时力求技术先进、经济合理、安全使用、施工方便。
确定建筑设计方案设计的主要内容有：构件选型；柱子尺寸初定、结构平面布置和剖面设计；单项荷载作用下的结构内力计算；最不利内力组合；构件截面设计，主要包括最不利内力作用下上柱、下柱的配筋计算；柱下独立基础设计；完成用顶点位移法计算结构自振周期，完成用底部剪力法计算水平地震作用；施工阶段验算及施工图绘制。
关键词：门式钢架；单层双跨厂房；内力计算；配筋计算ABSTRACTThe course design was completed for the Single double cross workshop of gabled frame , The design of comprehensive consideration of overall structure、the functional requirements of building 、the fire code requirements、 safety regulatory requirements and durability code. The final design used fabricated concrete simply supported. According to the purpose and basis for building design。
The components and parts standardization, serialization, universal principles of design and strive to advanced technology, economical, safe, easy construction. Determine the architectural design of the main content：component selection; initially for column size, structure, layout and profile design; single loads Structures; complete with top displacement method to calculate natural period to complete the level with the bottom of the seismic shear method; the most unfavorable combination of internal forces; component cross-section design, including the most adverse effect of internal forces, the column, the next column and corbel ofReinforcement calculation; Checking the construction phase; he construction drawing.Keywords：gabled frame；Single double cross workshop；internal force calculation；reinforcementcalculationIII / 176目录前言 (1)1 绪论 (3)1.1轻型门式刚架结构体系在国内的发展概况 (3)1.2轻型门式刚架结构的研究现状 (7)1.3设计的理论知识 (9)1.3.1 单层厂房结构组成 (9)1.3.2 荷载取值 (11)2 单层轻型钢结构厂房设计 (18)2.1设计资料 (18)2.1.1 生产工艺要求 (18)2.1.2 工程气象条件 (18)2.1.3 工程地质条件 (18)2.1.4 建筑构造 (19)2.2结构构件选型及柱的尺寸确定 (20)1 / 1762.2.1 结构构件的选型 (20)2.2.2 柱截面尺寸确定 (22)3.排架内力计算 (24)3.1荷载计算 (24)3.1.1 恒载计算 (24)3.1.2 屋面活荷载 (26)3.1.3 吊车荷载 (27)3.1.4 风荷载 (28)3.2内力计算 (30)3.2.1剪力分配系数的计算 (30)3.2.2恒载作用下的排架内力分析 (31)3.2.3屋面活荷载作用下排架内力分析 (33)3.2.4 吊车荷载作用下排架内力分析（不考虑厂房整体空间） (36)3.2.5风荷载作用 (44)4.柱的设计 (47)4.1最不利内力组合 (47)4.2柱的设计 (52)4.2.1 上柱配筋计算 (52)4.2.2下柱配筋计算 (56)4.2.3箍筋的配置 (60)4.2.4柱的裂缝宽度验算 (60)4.2.5柱的吊装验算 (63)4.3牛腿设计 (65)4.4A柱施工图 (67)5. 抗震计算 (68)5.1荷载抗震计算 (68)5.1.1 横向计算所需载荷 (68)5.1.2 纵向计算所需荷载 (70)5.1.3 横向抗震计算 (72)3 / 1765.1.4纵向抗震计算 (76)6围护墙刚度计算 (81)6.1围护砖墙侧移刚度计算 (81)6.2砖围护墙的抗震验算 (82)7 基础设计 (85)8.结论 (96)致谢 (98)参考文献 (100)附录 A (103)附录 B (126)前言相对与其他结构，钢结构具有轻质高强、塑性韧性好、安全可靠、工业化程度高、施工速度快等优点。
更具有在“高、大、轻”三个方面发展的独特优质。
钢结构以其自身的优越性引起业内关注，已经在工程中得到合理的、迅速的应用[1]。
单层工业厂房比较容易组织生产工艺流程和车间内部运输，地面上能够放置较重的机器设备和产品，所以其在工业建筑设计中得到广泛的应用[2]。
目前，我国钢产量超过1亿吨，钢结构在我国的应用与发展已与国际接轨，有着广阔的发展前景。
随着我国市场经济发展的需要，外国公司的涌入和技术设备引进，大大加速了我国轻钢结构建筑体系的发展步伐。
但是由于轻钢结构的科研、设计、施工管理相对滞后，所以在发展的过程还存在不少问题，和国外轻钢结构房屋公司的技术水平相比还存在较大的差距，产品质量管理好没有走上正轨，市场还不规范。
今后1 / 17610年钢结构的发展将会更快，为了使我国轻钢结构在新世纪经济领域中发挥更大作用，缩小和国外同行的差距，除了政府部门加强管理以外，科研、设计、施工单位和轻钢结构厂家要团结合作，共同促进我国轻钢结构事业的发展。
通过本毕业设计总结在校期间的学习成果，从中学习、掌握和提高综合应用所学的理论知识进行分析问题和解决工程实际问题的能力；深入掌握房屋建筑钢结构设计规范的设计原理和方法；可以进行专业外文资料的翻译，并能熟练运用Auto-cad制图软件，达到能够独立依照国家相关规范设计的目的。
最后进行工程实例设计，分别从荷载选取、建立计算模型、内力分析、截面验算等方面进行分析，进而得出最终符合力学要求的设计信息，完成本双跨轻钢门式钢架的设计。
1 绪论1.1轻型门式刚架结构体系在国内的发展概况由于科技的飞速发展以及钢材品质的进步，钢结构的重要性己经被先进国家所肯定，随着我国国民经济的快速发展，我国钢铁工业与建筑钢结构的应用也取得了长足的发展。
中国钢产量自1996年突破l亿吨后，至今已实现”七连冠”。
2000年中国钢产量占到世界钢产量份额的巧 .23%，钢材消费量也一跃成为世界大国。
到了2004年，我国的钢产量已达到2.6亿吨，中国钢产量占到世界钢产量份额的25%。
随着中国钢材实现了从短缺到充裕的大跨度飞跃，国家相继出台了”发展钢结构、开发钢结构造和安装施工新技术等产业技术政策。
至此，中国的钢结构产业摆脱了由于钢材数量不足对钢结构应用的束缚，驶上积极发展的快车道。
由从前的限制使用钢结构到现在鼓励建筑钢结构的发展。
由于国家政策、钢材生产、设计研发等诸多方面的有利因素，近几年我国的建筑钢结构处于建国以来最好的发展时期，而且还会在相当长3 / 176时期内得到长足的发展。
建设部、原国家冶金工业局成立的建筑用钢技术协调小组制定的建筑用钢发展计划指出：争取到2010年我国建筑钢结构用钢达到钢材总产量的5%，而发达国家建筑用钢占钢产量的比例目前都在10%以上。
建设部1997年H月发布了新的《中国建筑技术政策》(1996、2010)，具体提出了发展钢结构的要求，这是几十年来的第一次。
近几年来采用钢结构的工业与民用建筑年平均用量呈迅猛发展的态势，其中轻型钢结构房屋所占比重在迅速增加，并且由于其突出的特点及适应我国现阶段国民经济发展的需要而得到飞速发展。
据有关部门统计，1999年中国建筑用钢约2500多万吨，占全部钢材产量的20%一25%。
其中钢筋混凝土用钢筋、钢丝、钢绞线约2000万吨，钢结构约200万吨，金属门窗及设备支架约300万吨。
包括桥梁、石油管线及各专业工业部门使用钢材，其总量约为4000万一5000万吨，占全国钢材产量45%左右。
据统计，2000年中国每年大约有300多万平方米轻钢结构建筑竣工(包括门式钢架、轻钢房屋和压型钢板、拱壳屋盖)。
