安全光幕的组成及工作原理
安全光栅 光幕原理
安全光栅光幕原理安全光栅，也称为光电安全保护装置，是一种机器安全保护设备，主要用于防止操作人员因不慎触及正在运行的机器运动部件而受到伤害。
其核心组件是光幕，即由多个发光器和接收器组成的阵列。
光幕的工作原理基于光的遮挡检测。
当光束在未被遮挡时，接收器可以接收到来自发光器的光线，形成回路，电路保持正常状态。
当人体进入光幕区域时，部分光线被遮挡，接收器无法接收到对应的光线，此时电路发生变化，输出信号。
具体来说，安全光栅由两组平行排列的发光器和接收器组成。
每组包括若干个发光器和接收器，分别位于光幕的上方和下方。
当人体进入光幕区域时，一部分光线被遮挡，接收器无法接收到对应的光线，从而产生电信号的变化。
这种电信号的变化被安全光栅的控制系统检测到后，会立即触发报警或停止机器的运行。
控制系统通常配备有微处理器和相关电路，可以对接收到的信号进行快速处理和分析，以准确地判断是否有人体进入光幕区域。
此外，为了确保安全光栅的可靠性和准确性，发光器和接收器通常是成对匹配的，即每一个发光器对应一个接收器。
这种匹配关系可以保证光幕的精度和稳定性，避免由于光线干扰或折射等原因引起的误报或漏报。
同时，为了应对不同的工作环境和机器运动速度，安全光栅的响应时间和防护等级也有所不同。
响应时间指的是从人体进入光幕区域到控制系统作出反应的时间，防护等级则是指安全光栅能够保护的区域大小和形状。
在实际应用中，安全光栅通常被安装在机器的运动部件周围或者工作台上，以最大程度地保护操作人员的安全。
同时，为了保证安全光栅的正常运行和准确性，需要进行定期的维护和校准。
总之，安全光栅的光幕原理基于光的遮挡检测，通过发光器和接收器的配合工作，实现对人体进入光幕区域的快速检测和响应。
这种保护装置对于提高机器操作的安全性和保护操作人员的生命安全具有重要意义。
安全光栅和安全光幕的区别课件
安全光幕的定义
安全光幕是一种光电安全保护 装置，通过发射和接收红外线 或激光束来监测危险区域。
它由发射器和接收器组成，发 射器发出连续的光束，接收器 则监测这些光束是否被切断或 遮挡。
当人体或物体进入光束时，接 收器会检测到光束被遮挡，从 而触发安全控制措施。
为了方便安装和维护，安全光栅 将采用模块化设计，各个模块之 间采用标准接口连接，降低使用
难度和维护成本。
安全光幕的发展趋势
大规模集成
随着技术的进步，安全光幕将实 现大规模集成，提高检测范围和 检测精度，满足更大规模和更高
要求的工业应用需求。
高可靠性
为了确保生产安全，安全光幕将不 断提高其可靠性和稳定性，降低误 报率和故障率。
安全光幕的应用场景
自动化仓库
在自动化仓库中，安全光 幕可以用于检测和防止人 员或物体进入危险区域， 保障仓储安全。
自动化物流系统
在自动化物流系统中，安 全光幕可以用于检测和阻 止人员或物体进入危险区 域，保障物流安全。
自动化生产线
在自动化生产线上，安全 光幕可以用于检测和防止 人员进入危险区域，保障 生产安全。
对射区域大，可以覆盖较大的工作区域。
安全光栅的优点与缺点
• 响应速度快，能够快速检测物体接近。
安全光栅的优点与缺点
01
缺点
02
03
04
容易受到外界光线的干扰，导 致误动作。
对于小物体的检测能力有限。
对于透明或半透明物体的检测 效果不佳。
安全光幕的优点与缺点
优点 抗干扰能力强，不易受外界光线和电磁干扰影响。
03 应用场景与选择

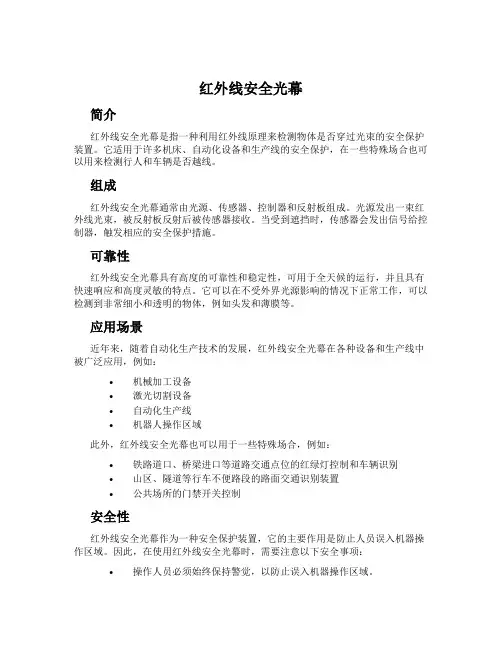

红外线安全光幕
红外线安全光幕简介红外线安全光幕是指一种利用红外线原理来检测物体是否穿过光束的安全保护装置。
它适用于许多机床、自动化设备和生产线的安全保护，在一些特殊场合也可以用来检测行人和车辆是否越线。
组成红外线安全光幕通常由光源、传感器、控制器和反射板组成。
光源发出一束红外线光束，被反射板反射后被传感器接收。
当受到遮挡时，传感器会发出信号给控制器，触发相应的安全保护措施。
可靠性红外线安全光幕具有高度的可靠性和稳定性，可用于全天候的运行，并且具有快速响应和高度灵敏的特点。
它可以在不受外界光源影响的情况下正常工作，可以检测到非常细小和透明的物体，例如头发和薄膜等。
应用场景近年来，随着自动化生产技术的发展，红外线安全光幕在各种设备和生产线中被广泛应用，例如：•机械加工设备•激光切割设备•自动化生产线•机器人操作区域此外，红外线安全光幕也可以用于一些特殊场合，例如：•铁路道口、桥梁进口等道路交通点位的红绿灯控制和车辆识别•山区、隧道等行车不便路段的路面交通识别装置•公共场所的门禁开关控制安全性红外线安全光幕作为一种安全保护装置，它的主要作用是防止人员误入机器操作区域。
因此，在使用红外线安全光幕时，需要注意以下安全事项：•操作人员必须始终保持警觉，以防止误入机器操作区域。
•红外线安全光幕必须正确安装和调试，以确保其正常工作。
•应及时对红外线安全光幕进行维护保养，保证其不受损坏或污染。
总结红外线安全光幕作为一种安全保护装置，可以在机械加工、自动化生产等领域中起到重要的作用。
它具有高度的可靠性和稳定性，可以全天候运行，快速响应，并且可以检测到非常细小和透明的物体。
然而，在使用红外线安全光幕时需要注意安全事项，以确保人员的安全。
光幕的原理以及应用
光幕的原理以及应用1. 光幕的原理光幕是一种利用光学原理创建出来的特殊效果，它通过将光线聚焦在特定的区域形成一个流动的带状光效果。
下面是光幕的原理：•激光束发射器：光幕需要使用激光束发射器来产生激光束。
激光束发射器通常由半导体激光器和光学透镜组成。
•镜面反射：通过调整光束的传播方向，将光束引导到特定的区域。
使用镜面反射技术可以对光束进行精确的调整和控制。
•光电传感器：为了保证光幕的稳定性和安全性，需要使用光电传感器来检测光束是否被物体阻挡。
当光束被物体阻挡时，光电传感器会发出信号，触发相应的安全保护措施。
•控制系统：光幕的运行需要一个控制系统来控制激光束的开关、方向和强度等参数。
控制系统可以根据需要进行编程，实现不同的光幕效果。
2. 光幕的应用光幕作为一种特殊的视觉效果，被广泛应用于各个领域。
以下是一些常见的光幕应用：•演艺表演：光幕可以用于演艺表演中，如音乐会、舞台剧等。
通过调整光幕的颜色、形状和运动轨迹，可以为表演增加视觉效果，提升观众的观赏体验。
•商业展示：光幕在商业展示中起到吸引人眼球的作用。
例如，在商场或展览会中，可以使用光幕展示新产品、促销活动等信息，吸引顾客的注意力。
•建筑装饰：光幕可以用于建筑物的装饰，如大型摩天楼、文化建筑等。
通过在建筑物外墙上安装光幕设备，可以创造出各种炫目的视觉效果，提升建筑的观赏价值。
•安全防护：光幕也被应用于安全防护领域。
例如，在自动化生产线上，通过安装光幕来检测物体的位置和运动轨迹，可以实现对危险区域的有效隔离和保护。
•商业广告：光幕可以用于商业广告中，如户外广告牌、电子屏幕等。
通过显示动态的广告内容，光幕可以吸引更多的目光，并达到宣传产品或服务的效果。
3. 光幕的优点光幕作为一种特殊效果，具有以下优点：•灵活性高：光幕可以根据需要进行编程，灵活调整光束的方向、形状和强度等参数，实现不同的视觉效果。
•可视性好：光幕产生的流动光效果非常抢眼，容易吸引人们的注意力。
光幕的应用和工作原理
光幕的应用和工作原理
光幕（Light Curtain）是一种安全控制器，常用于工业自动化
系统中的安全保护设备。
光幕的主要应用是用于检测和防止人员或物体进入危险区域，它可以有效地替代传统的安全围栏或其他物理屏障。
光幕的工作原理基于光电技术，主要由发射器和接收器两部分组成。
发射器会发射一束红外光束，而接收器会接收并检测光束的状态。
当光束受到干扰或被遮挡时，接收器会发出信号，触发安全控制器停止相关的运动或操作。
光幕通常安装在机器设备周围的危险区域边缘，例如机床的操作区域、传送带的进出口等。
当有人或物体进入到光幕所覆盖的区域时，光束会被遮挡，接收器便会立即发送信号给安全控制器，使设备停止运行。
因此，光幕能够及时地检测到人员或物体的存在，提供了快速和高效的安全保护。
除了能够提供高效安全保护外，光幕还具有一些其他优点。
首先，光幕的安装相对方便，可以根据需要进行调整和移动，适应各种复杂的生产环境。
其次，光幕相对于传统的安全围栏来说更加灵活，占用空间更小，并且对于操作人员来说更加便捷，避免了频繁开启和关闭的不便。
总的来说，光幕作为一种灵活、高效的安全控制器，在工业自动化系统中有着广泛的应用。
它通过光电技术实现对危险区域的快速和准确的检测，保护了人员的安全，提高了生产效率。
在未来，随着科技的不断发展，光幕将会进一步完善和应用于更多领域。
安全光幕原理说明和参数
安全光幕原理说明和参数安全光幕是一种利用光电传感器和光源组成的设备，用于监测和保护人员或机器在特定区域内的安全。
它通过发射一束遮挡区域的光束，并使用光电传感器接收该光束，以检测是否有物体进入或穿越这个区域。
一旦有物体侵入，光束被中断或衰减，安全光幕会立即发送信号停止设备运行，以确保人员的安全。
安全光幕的工作原理如下：1.发射光束：安全光幕由一组发射器和接收器组成。
发射器会发射一束模拟光束，通常是红外光。
光束可以是连续的或被分成数个小区域。
2.接收光束：接收器安装在与发射器相对的位置，它用于接收光束。
接收器上安装了光电传感器，利用光电效应来检测光束是否被阻挡或衰减。
3.检测光束状态：光电传感器将接收到的光信号转换为电信号，并传送给控制器进行处理。
控制器会分析电信号的状态，以检测光束是否完整或部分被中断。
如果光束被中断或衰减，就意味着有物体进入了保护区域内。
4.发送信号：一旦控制器检测到光束被中断，它会立即发送一个信号，停止机器或设备的运行，以保护人员的安全。
信号可以是通过电气接点、以太网或其他通信接口发送给控制系统。
安全光幕的参数包括：1.检测距离：安全光幕的检测距离是指光束从发射器到接收器的最大距离。
检测距离通常根据特定应用的需求进行选择。
2.分辨率：分辨率是指光束被分为的小区域的数量。
较低的分辨率能够检测到较大的物体，而较高的分辨率可以检测到较小的物体。
分辨率的选择要根据实际应用中物体的大小进行合理选择。
3.响应时间：响应时间是指控制器从检测到光束中断到发送停止信号之间所需的时间。
较短的响应时间可以更快地停止机器或设备的运行，确保人员的安全。
4.精度：精度是安全光幕检测光束状态的准确性。
较高的精度能够更准确地检测到光束被中断的情况，减少误报和误警。
5.环境适应性：安全光幕通常需要在各种环境条件下运行，包括湿度、温度和噪声等因素。
因此，安全光幕应具备一定的环境适应性，以保证其稳定可靠的工作。
总之，安全光幕通过利用光电传感器和光源的原理，可以实时监测和保护人员或机器在特定区域内的安全。
安全光幕产品课件
问题1
光幕不工作或频繁误报。ห้องสมุดไป่ตู้
问题2
光幕反应迟钝或不灵敏。
问题3
光幕出现异常响声。
解决方案
检查电源是否正常，清理 光幕感应面，重新校准光
幕位置。
解决方案
清理感应面，检查是否有 遮挡物，更新软件或固件。
解决方案
检查连接线是否松动，更 换损坏部件，联系专业维
修人员。
06 安全光幕产品认证与质量 保证
质量保证体系
常规系列安全光幕产品还提供多种规 格和型号，以满足不同客户的需求和 场景应用。
定制系列介绍
01
02
03
04
定制系列安全光幕产品是根据 客户的具体需求和场景，量身
定制的一款产品。
该系列产品能够满足客户的特 殊需求，如特殊的尺寸、特殊 的探测距离、特殊的探测角度
等。
定制系列安全光幕产品采用先 进的技术和材料，确保产品的 性能和品质达到最佳状态。
常见问题解答
Q1
安全光幕的检测精度如何？
A1
安全光幕的检测精度通常在±1mm范围内，具体 精度取决于产品型号和规格。
Q2
安全光幕的响应时间有多快？
常见问题解答
A2
安全光幕的响应时间一般在几十毫秒到几百毫秒之间，具体时间 取决于产品型号和规格。
Q3
安全光幕的防护等级是多少？
A3
安全光幕的防护等级通常为IP67或更高，能够承受一定程度的粉尘 和水雾侵袭。
定制系列安全光幕产品的价格 相对较高，但能够为客户提供 个性化的服务和解决方案。
特殊系列介绍
特殊系列安全光幕产品是针对特殊应用场景和行业需求 而设计的一款产品。
特殊系列安全光幕产品适用于一些特殊行业和场景，如 化工、石油、矿山等。
安全光幕原理
安全光幕原理安全光幕是一种用于工业自动化领域的安全设备，它通过使用红外光束来创建一道看不见的光幕，用于监测和保护人员免受机器运行过程中可能发生的意外伤害。
安全光幕的原理是基于红外传感技术，通过测量光束的属性来检测是否有物体进入受保护区域，并及时触发相应的安全措施。
安全光幕的工作原理可以简单概括为两个阶段：发射和接收。
首先，发射器发出一束红外光束。
红外光是一种无形的电磁辐射，不会对人体产生任何伤害。
光束通常由红外发射器产生，它会产生一连串快速闪烁的红外光脉冲，形成光幕。
这个红外光幕可以是水平的或垂直的，根据具体的应用需求进行配置。
接下来，光束会被接收器捕捉。
接收器会持续接收光束，并通过红外传感器检测光束的强弱和其他属性。
当没有物体或人员进入光束所覆盖的区域时，接收器接收到的光束强度会处于一个稳定的状态。
然而，当有物体或人员进入光束所覆盖的区域时，光束会在物体上产生反射或散射。
这会导致接收器接收到的光束强度发生变化。
接收器内部的红外传感器能够感知到这种变化，并将其转化为电信号。
接收器会将产生的电信号发送给控制器。
控制器会分析电信号的属性，并根据预设的安全参数进行判定。
如果物体或人员进入了受保护区域，控制器将立即触发紧急停止功能，停止与光幕相关的设备的运行，以防止潜在的危险和伤害发生。
安全光幕的精度和灵敏度是非常高的。
红外传感器能够精确地感知光束的强度变化，即使是微小的变化也能被捕捉到。
这使得安全光幕能够在恶劣的工作环境中可靠地工作，如湿润、尘土飞扬或需要高速运动的场景。
安全光幕的应用十分广泛。
它常用于自动化生产线、机器人操作、包装行业、材料搬运等领域，以保护操作人员免受机器或设备运行过程中的伤害。
与传统的物理防护设备相比，安全光幕无需实体障碍物，可实现更大范围的保护，并提供更高的安全性和灵活性。
然而，安全光幕也有其局限性。
在某些特殊情况下，例如极度强光的环境或部分不透明的物体，光束可能会被干扰或阻挡，导致光幕无法正常工作。
安全光幕-安全光栅原理-选型-应用
安全光幕的工作原理
有透镜的光学器件
安全光幕的工作原理
安全安装距离
DS = K (T) + DPF 危险 源
Hazard Zone
各种物体分辨率防护实例
Example of guarding with various object sensitivities
Ds
K (T total)
Dpf
安全光幕实用指南
安全光幕的工作原理 安全光幕的光源
1.安全光幕采用850~940nm的近红外线作为光源,使的安全 光幕对自然环境光源具有超强的抗干扰能力.
2.为不可见光,光幕工作过程中不影响操作人员的视线(无光线 视觉污染).
STI 光幕在近红外区域运作, 波长 在850 到940nm之间.
安全光幕的工作原理
安全传感器 取得国际标准认证 (IEC61496・GB/T19436） Ｆ３ＳJ－Ａ 等级４
投光器
监视
投
光
部
制御部
受光器
监视
受
光
控制
输出
部
控制
输出
监视
故障自检周期 光幕的応答时间
１０～１５.５ ｍｓ以内
２重监控回路。
同期通信线
一般的区域传感器（没有国际标准）
投光器
受光器
投
制御部
光
部
受
光
控制
部
没有监控回路。 不能应用于人体的
• 主要用于固定物体(例如模具、夹具、工件或传送 带)永久性遮挡传感场 This is used when a permanent object (such as a die, tool, work piece, or conveyor) will always be in the sensing field
光幕安全光栅原理
光幕安全光栅是一种应用广泛的安全保护装置，其工作原理主要基于光学原理以及一些先进的电子技术。
光幕安全光栅能够防止操作员意外地进入危险区域，从而保障人身安全并提高工作效率。
首先，让我们了解光幕安全光栅的核心部件：红外光线发射器和接收器。
发射器发出红外线光线，形成一道无形的“光幕”。
当这道光幕被遮挡时，意味着有物体或人体进入了光幕的安全保护区。
当光幕被遮挡时，接收器会立即检测到这个变化。
接收器内部装有微处理器，能够快速分析接收到的光线变化，判断是否有人或物体进入了光幕保护区。
一旦检测到入侵者，系统会立即触发安全控制设备，如急停设备或报警器，以停止机器的运行或警告工作人员。
此外，光幕安全光栅的精度和稳定性也是其工作原理的重要组成部分。
为了实现高精度和稳定性，光幕安全光栅通常采用先进的光学技术和电子技术。
例如，一些高端的光幕安全光栅会使用激光技术来发射光线，以提高光线的强度和稳定性。
同时，接收器也会采用高精度的光电传感器和信号处理技术，以确保能够准确地检测到光线的变化。
总之，光幕安全光栅的工作原理基于红外线光学原理和电子技术。
通过发射器和接收器的配合工作，形成一道无形的“光幕”，并实时监测光幕的变化。
一旦有人或物体进入光幕保护区，系统会立即触发安全控制设备，以保障人员安全并防止设备损坏。
安全光幕
-保护高度260~1360mm手指保护，350~2095mm手掌保护
>XUSLP单光束或多光束系统用于身体保护
-尺寸52X55mm
-检测距离，0.8~70m手指保护
-保护高度300，400，500和600mm
纤细型
>XUSLM多光束系统用于手指和手掌保护
简介
安全光幕的工作原理与特点
具备特点
安装调试操作方法TB系列安全光幕传来自器在工作状态下安全检查
产品介绍：
简介
安全光幕的工作原理与特点
具备特点
安装调试操作方法
TB系列安全光幕传感器在工作状态下
安全检查
产品介绍：
展开
编辑本段简介
安全光幕由投光器和受光器两部分组成。投光器发射出调制的红外光，由受光器接收，形成了一个保护网，当是有物体进入保护网，当从中有光线被物体挡住，通过内部控制线路，受光器电路马上作出反应，即在输出部分输出一个信号用于机床如冲床，压力机等紧急刹车。光幕有着非常广泛的应用，比如在需要不断送取料的冲压设备上，如果安装接触式安全防护门，则需要操作人员频繁地开关防护门，这样不但增加了操作人员的工作量，而且降低了生产效率。在这种情况下，采用光栅和光幕就是最佳的选择。在操作人员送取料时，只要有身体的任何一部分遮断光线，就会导致机器进入安全状态而不会给操作人员带来伤害。
-检测距离8m
-保护高度到1200mm
优势
安全光幕具有完备的产品系列;其LED指示功能辅助光幕发射器和接收器的对齐，简化了安装;配套的PAD辅助设计软件，简化了系统设置
安全光幕保护人员免受伤害，在机器运行时大大方便了装卸物料，也简化了机器的调整和维护
单边安全光幕 手册
单边安全光幕手册单边安全光幕是一种重要的安全设备，被广泛应用于工业生产和科学实验中。
它能够有效地隔离和保护人员免受有害物质和危险区域的伤害。
本文将对单边安全光幕的原理、优势和应用进行详细介绍。
单边安全光幕是一种基于红外光电原理的安全保护装置。
它由发射器和接收器组成，发射器发射红外光束，接收器接收反射回来的红外光束。
当光束被阻挡时，接收器会发出信号，触发保护措施，以确保人员的安全。
单边安全光幕具有高精度和快速响应的特点，可以在微秒级别内检测到物体的存在，有效地减少工作事故的发生。
单边安全光幕具有以下几个优势。
首先，它可以提供全方位的安全保护。
无论是机器的前方、侧方还是后方，只要安装了单边安全光幕，就可以实现全面的安全防护。
其次，它具有灵活性和可调性。
单边安全光幕可以根据实际需求进行安装和调整，适用于各种场合和工作环境。
再次，它可以与其他安全设备进行联动。
单边安全光幕可以与报警装置、安全门和自动停机装置等设备联动，形成一个完善的安全系统。
单边安全光幕在各个行业中都有广泛的应用。
首先，它被广泛应用于生产线上。
生产线上存在许多危险的工作环境和设备，如高速运转的机械臂、锯床、冲床等。
通过安装单边安全光幕，可以有效地防止工人的手指或手臂被夹伤，保障工人的安全。
其次，它被应用于危险区域和禁止入侵区域的安全保护。
比如化学实验室、核电站等场所，都有一些危险区域需要进行管控。
单边安全光幕可以在区域被侵入时发出警报并阻止进入者进入，保证工作人员的安全。
另外，它还被广泛应用于仓储和物流行业。
仓储和物流行业存在大量的堆垛机和输送带等设备，通过安装单边安全光幕，可以避免工人被运输设备撞击和夹伤。
当然，单边安全光幕也有一些应用上的限制和注意事项。
首先，它对环境的要求较高。
由于单边安全光幕工作的原理是基于红外光束的反射和接收，如果环境中存在大量的尘土、烟雾或蒸汽等物质，会影响光束的传输和反射，从而影响光幕的工作效果。
其次，它对安装位置和调整角度有一定要求。
安全光幕的原理和应用
安全光幕的原理和应用1. 什么是安全光幕安全光幕(Safety Light Curtain)，又称为防护光幕或光栅，是一种通过红外线光线阵列来检测和保护人员和设备安全的设备。
它被广泛应用于工业生产线中，用于监测和防止人员和物体进入危险区域，以避免发生潜在的伤害和事故。
2. 安全光幕的工作原理安全光幕通过发射和接收光线来实现其工作。
它通常由发射器和接收器组成，发射器会连续发射红外线光束，而接收器则用于接收并检测这些光束。
当有物体进入安全光幕的监测范围内时，光束会被物体遮挡，接收器将无法接收到完整的光束信号。
安全光幕会立即检测到这一变化，并发出警报信号或触发紧急停机装置。
这种监测方式类似于人眼的视觉，在光束被遮挡时能够快速反应。
3. 安全光幕的应用3.1 工业制造在工业制造环境中，安全光幕被广泛应用于防护机器人、压力机、注塑机、激光切割机等危险设备周围。
它可以监测工作区域内的人员和物体，一旦有人员或物体不慎进入危险区域，安全光幕会立即触发停机装置，以防止事故的发生。
3.2 物流仓储在物流仓储行业中，安全光幕常常用于货物装卸区域的安全保护。
它可以监测货物进出的通道，一旦检测到有人员或物体在通道内，会立即触发警报系统，以提醒工作人员注意安全。
同时，安全光幕也可以确保装卸过程中不会夹到人员手部或其他物体，保障工作安全。
3.3 机场与铁路站点在机场和铁路站点，安全光幕也被广泛应用于乘客的安全管理。
它可以用于监测乘客进出安全通道，一旦有人员或物体进入禁止区域，安全光幕会立即触发报警系统，以确保安全秩序和防范恶意行为的发生。
3.4 其他领域的应用除了上述应用领域外，安全光幕还可以在许多其他领域发挥作用。
例如，它可以用于自动售货机、自动门、自动扶梯等场所的安全保护，以防止意外事故的发生。
4. 安全光幕的优点•高度灵敏：安全光幕能够快速检测到光束被遮挡的情况，能够及时触发报警或停机装置，减小事故的发生概率。
•无接触检测：安全光幕是通过红外线进行检测，无需接触被监测物体，不会对工作过程产生影响。
安全光幕正确安装最小距离培训
测试距离调整：根据需要调整光幕与障碍物之间的距离，以测试不同距离下的反应时间。
异常情况测试：测试光幕在异常情况下的反应，例如：同时多个障碍物出现或无障碍物出现时。
测试标准
测试距离：安全光幕与障碍物的距离应符合设备规格要求
测试速度：测试时应逐渐增加速度，观察光幕的反应时间与稳定性
测试误差：测试时应检查光幕的误差范围是否符合设备源连接稳定
准备好安装工具和配件
检查光幕型号是否匹配
清理现场，确保无杂物
安装位置的选择
避免直射阳光和高温环境
保持与障碍物的安全距离
考虑维护和检修的便利性
防止振动和冲击
最小安装距离的确定
添加标题
添加标题
添加标题
添加标题
安装距离过小可能导致操作不便或误碰
安全光幕的安装距离应考虑设备尺寸和操作空间
调试与校准：安装完成后需进行调试与校准，确保安全光幕的感应精度和可靠性。
04
调试步骤
确认光幕与控制器连接正确
打开控制器电源，检查光幕是否正常工作
根据需要调整光幕的灵敏度
进行实际测试，确保光幕正常工作并符合安全要求
测试方法
障碍物测试：使用不同大小、形状和颜色的障碍物测试光幕的识别能力。
测试前的准备：确保光幕工作正常，检查电源连接和信号线连接。
培训时间：每周五下午2:00-4:00
培训周期：共计4周
培训考核：理论考试和实践操作考核
培训效果评估
培训后员工能够掌握安全光幕的正确安装最小距离
培训后员工能够理解安全光幕的工作原理和操作规范
培训后员工能够熟练操作安全光幕并解决常见问题
培训后员工能够提高安全意识，减少事故发生
感谢您的观看
安全光幕传感器的原理
安全光幕传感器的原理安全光幕传感器是一种被广泛应用于工业机械安全防护领域的光电传感器。
其原理是利用红外光电对发射器和接收器之间的红外光进行检测和传输，实现对物体存在与位置的检测。
下面将详细介绍安全光幕传感器的原理和工作方式。
安全光幕传感器主要由发射器和接收器两部分组成。
发射器产生一束红外光，通过光纤或其他途径传输给接收器。
接收器接收到光信号后，经过解码处理，判断物体是否遮挡红外光束，从而实现对物体的检测。
安全光幕传感器的工作原理基于光电效应和光电二极管的结构特性。
首先，发射器产生一束红外光。
红外光在传输过程中，遇到物体会被遮挡或反射。
如果光束被遮挡，接收器接收不到红外光信号；如果光束被物体反射，接收器可以接收到红外光信号。
然后，接收器将接收到的信号转换为电信号，并进行放大和解码处理。
安全光幕传感器的工作方式基于发射器和接收器之间的红外光信号传递。
发射器产生一束红外光，通过光纤或者其他传输介质传输给接收器。
在传输过程中，红外光束与物体发生相互作用。
当物体遮挡了光束时，接收器接收不到红外光信号，此时传感器判断物体存在；当物体未遮挡光束时，接收器接收到红外光信号，此时传感器判断物体不存在。
安全光幕传感器的工作原理使得它在工业机械防护领域有着广泛的应用。
它可以实现对物体的精确检测，在某些场景下可以替代传统的机械开关。
例如，在自动化生产线中，安全光幕传感器可以用作机械设备的防护装置，当操作者靠近或进入危险区域时，传感器能够及时检测到并停止机械设备的运行，保护操作者的安全。
此外，安全光幕传感器还可以用于物体计数、物体定位和物体测距等应用。
总结起来，安全光幕传感器通过红外光的发射和接收，实现了对物体存在与位置的精确检测。
它的原理基于光电效应与光电二极管的结构特性。
它的工作方式是将发射器产生的红外光信号传输给接收器，接收器将信号转换为电信号并进行处理，从而判断物体的存在与位置。
安全光幕传感器的原理和工作方式使其在工业机械防护领域有着广泛的应用，有效提高了生产安全性和自动化程度。
基于国际标准IEC61496—1／2(Type4)安全光幕的软核设计
基于国际标准IEC61496—1／2（Type4）安全光幕的软核设计一、引言介绍安全光幕的概念、应用以及国际标准IEC61496-1/2（Type4）的意义和作用。
二、设计原理介绍安全光幕的工作原理，包括发射器、接收器、光束、控制器、反射镜等组成部分，以及安全光幕的监控方式、报警机制等。
三、硬件设计介绍安全光幕的硬件设计，包括选择适当的芯片、电路设计、影响光电信号的因素以及如何消除干扰等方面的设计。
四、软件设计介绍安全光幕的软件设计，包括基于嵌入式系统的软件设计思路、接口设计、数据处理方式、报警机制的设计等。
五、实验结果介绍实验结果，包括硬件和软件的实现，以及实验过程中遇到的问题和解决方案，对本文所做的工作进行总结和展望。
第一章引言1.1 研究背景传统的安全防护设备主要包括安全门、安全锁、安全光电栅等。
其中安全光电栅广泛应用于机械臂、数控机床、模具加工、自动化流水线等领域，以保护人员的安全。
目前，安全光电栅已经成为机械防护的关键元件之一。
由于安全光电栅能够实现高频、高效、高精度的检测，不受传统安全栅栏的约束，因而更符合工业生产的需要。
安全光电栅的应用在机械设备的安全防护方面发挥了重要作用。
欧洲DD专家称，安全产品规范标准化的迅速发展对于工业技术的发展至关重要。
IEC61496-1/2（Type4）是目前国际上比较成熟的安全光幕技术的规范标准，它为安全光栅的设计、制造、使用提供了标准化的技术要求和测试方法，同时也为国际市场提供了标准化的产品认可。
在目前国际竞争激烈的市场环境中，采用IEC61496-1/2（Type4）标准的安全光幕技术有着更加广阔的应用前景。
因此，研究并开发符合IEC61496-1/2（Type4）标准的软件设计方案，对于推广安全光幕技术的应用具有重要的意义。
1.2 研究现状随着工业自动化的推广和发展，安全防护设备的应用也越来越广泛。
目前市场上的安全光电栅品种繁多，但是大部分产品都是基于IEC61496标准的。
安全光幕的组成及工作原理
安全光幕的组成及工作原理安全光幕是一种常见的工业安全设备，用于检测和防止人员或物体进入危险区域。
它由发射器和接收器组成，通过发射红外光束并利用接收器接收反射的光束来实现安全的检测功能。
安全光幕的工作原理是基于光的传播和接收原理。
在安全光幕中，发射器和接收器通常被安装在相对的位置。
发射器通过发送多个红外光束形成一个连续的光幕，光束之间的间距称为“光束间距”。
光束的数量和间距可以根据具体的应用需求进行调整。
接收器则负责接收反射光束，并将其转化为电信号进行处理。
安全光幕主要包括以下几个组成部分：1.发射器：发射器是安全光幕的核心组成部分之一、它通常由红外发光二极管（LED）组成，能够发射出多个平行的红外光束。
发射器的目标是在检测区域内形成一个完整的光屏障。
2. 接收器：接收器是另一个重要的组成部分，它设计用于接收发射器发出的光束。
接收器通常使用光敏二极管（Photodiode）或光电三极管（Phototransistor）来接受反射光束。
当接收器接收到足够强度的红外光束时，就会产生一个电信号。
3.控制单元：控制单元通常是安全光幕的中枢，负责控制发射器和接收器之间的通信，并实现光束的发射和接收。
它通常还具备一些额外的功能，如报警功能、故障检测以及与其他设备的通信接口。
4.报警装置：作为一个安全设备，安全光幕在检测到异常情况时需要触发报警，以提醒人员及时采取相应的措施。
报警装置通常与控制单元相连，接收控制单元发送的警报信号，并发出声音或光线等警报信号。
1.发射器发出红外光束，在检测区域内形成光屏障。
光束之间的间距可以根据具体需求进行调整。
2.当人员或物体进入检测区域时，它们会挡住其中的部分光束，使之无法到达接收器。
接收器接收的光强度将随之减弱。
3.接收器将接收到的光信号转换为电信号，并通过控制单元进行处理。
4.控制单元对接收到的信号进行分析和处理，如果发现光强度低于设定的阈值或接收到干扰信号，则判断为有物体进入危险区域，触发警报装置。
单边安全光幕 手册
单边安全光幕手册一、产品概述单边安全光幕是一种用于保护人员和设备安全的设备。
它采用激光束扫描技术，能够检测到物体或人员的接近，并及时发出警报或关闭设备。
该产品广泛应用于工业、物流、仓储等场合，能够有效提高生产效率和安全性。
二、工作原理单边安全光幕的工作原理是通过激光束扫描周围环境，当有物体或人员进入扫描区域时，激光束会被遮挡或反射，从而触发报警或关闭设备。
该产品采用非接触式检测方式，无需与被检测物体接触，因此具有快速、准确、稳定的特点。
三、技术规格1.尺寸：根据具体型号而定。
2.扫描范围：根据具体型号而定。
3.扫描速度：根据具体型号而定。
4.输出方式：声音报警、灯光报警、关闭设备等。
5.工作电压：根据具体型号而定。
6.工作电流：根据具体型号而定。
7.防护等级：IP65。
8.重量：根据具体型号而定。
四、安装与调试1.安装位置：选择在需要保护的区域上方或侧方，确保激光束能够覆盖整个区域。
2.安装方式：采用吊顶或支架安装方式，确保产品稳定可靠。
3.调试步骤：首先检查电源是否正常，然后打开产品电源开关，观察产品是否正常工作。
如果产品有异常，请及时联系厂家或专业人员进行调试。
五、操作与使用1.使用前请仔细阅读产品说明书和操作手册。
2.根据实际需求设置报警阈值和报警方式。
3.在使用过程中，请保持激光束的清洁和稳定，避免影响检测效果。
4.如果遇到任何问题或故障，请及时联系厂家或专业人员进行维修或更换。
六、维护与保养1.定期清理激光束上的灰尘和污垢，保持激光束的清洁和稳定。
2.定期检查产品的电源、线路等部件是否正常工作，确保产品的稳定性和安全性。
3.如果发现任何异常或故障，请及时联系厂家或专业人员进行维修或更换。
七、常见问题与解决方案1.报警不准确：可能是由于激光束被遮挡或反射等原因引起的。
解决方法是检查激光束是否正常工作，清理激光束上的灰尘和污垢，调整报警阈值等。
2.产品不工作：可能是由于电源故障、线路故障等原因引起的。
传感器--光幕
一．安全光幕简介:安全光幕由投光器和受光器两部分组成。
投光器发射出调制的红外光，由受光器接收，形成了一个保护网，当是有物体进入保护网，当从中有光线被物体挡住，通过内部控制线路，受光器电路马上作出反应，即在输出部分输出一个信号用于机床如冲床，压力机等紧急刹车。
光幕有着非常广泛的应用，比如在需要不断送取料的冲压设备上，如果安装接触式安全防护门，则需要操作人员频繁地开关防护门，这样不但增加了操作人员的工作量，而且降低了生产效率。
在这种情况下，采用光栅和光幕就是最佳的选择。
在操作人员送取料时，只要有身体的任何一部分遮断光线，就会导致机器进入安全状态而不会给操作人员带来伤害。
安全光幕也就是光电安全保护装置（也称安全保护器、冲床保护器、红外线安全保护装置等）。
在现代化工厂里，随着自动化水平的不断提高，人与机器协同工作的几率大大增加。
在一些具有潜在危险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域（有毒、高压、高温等），操作人员因为与自动化设备的协同不畅，收到人身伤害。
图 1 主要部件图二．工作原理及分类：光电保护装置一般由光幕装置、信号电缆、控制器、控制电缆组成。
光幕装置能够产生红外光幕，并检测光幕的通光、遮光状态，通过信号电缆传送通光、遮光状态信号；控制器一方面为光幕传感器提供工作电源，一方面处理光幕传感器传送过来的通光、遮光状态信号，利用继电器输出接通、断开信号，通过控制电缆与压力机的行程控制回路连接，或与其他设备的安全保护电路连接，达到保护人身安全的目的。
光电保护装置根据光幕产生方式的不同，可分为反射式、对射式、多面保护三种形式，下面分别用示意图加以描述。
图2 反射式光电保护装置工作示意图图 3 对射式光电保护装置工作示意图图 4 多面保护式光电保护装置工作示意图三．安装及相关参数的设计：1.安全距离：安全距离是指为了保证安全，光电保护装置的光幕与危险点之间允许的最小距离，安全距离可参照下表确定，或依据公式计算得出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全光幕的组成及工作原理：
安全光幕由发射器和接收器，安装支架及电线,说明书及测试棒等配件组成。
发射器中等距排列着发射灯珠，从下往上依次顺序逐点（一个时间段只有一个发射灯在发射，同时只有一个或几个对应的接受灯在接受）发出波长940nm波长的红外线，同时正对着的接收器也等距排列着数量相等的接收灯珠，依次顺序逐点一一对应的接受发射器发射过来的红外线光。
当所有接受灯珠全部都接受到红外线时，才表明安全光幕入光完全，没有遮光，也就是平常所说的通光正常。
设备是可以正常运转的，如果有其中的任何一个或几个灯被物体遮挡，设备都会被停止。
从第一个灯到最后一个灯扫描完成，叫安全光幕的一个扫描周期。
现在又衍生出交叉安全光幕，就是一个发射灯珠对应多个接收灯珠，形成更加密集交叉的防护网，如下图。
国家标准规定一个扫描周期要小于20ms，同时安全光幕还要有自检功能，确保安全光幕不向被防护的设备发出错误的指令动作。
光栅可以根据不同的用途，分为很多类，根据不同的场合叫法又不一样。
所如果想要了解更多国内光栅经营公司，推荐深圳西肯工业科技有限公司。
该公司研发生产经营销售各种光栅。
其光栅体积较小，也可以通过该公司了解光栅行业现状。
