浙教版八年级下科学 第1章 电和磁3-4节测试卷(含答案)
浙教版八年级科学(下)第1章电与磁检测题附答案解析
第1章电与磁检测题（时间：90分钟满分：100分）一、选择题（每题3分，共36分）1. 世界上第一个证实电与磁之间有联系的物理事实是（）A.磁化现象B.地磁场的发现C.奥斯特实验D.电磁感应现象2. 下列四幅图中，通电螺线管的极性标注正确的是（）3. (2015年湖北鄂州中考)如图2所示，闭合开关，先将导体错误!未找到引用源。
水平用力向右移动，导体错误!未找到引用源。
也随之运动起来。
下列说法正确的是( )A.实验装置中的甲装置产生的现象在生活中的应用是电动机B.实验装置中的乙装置的原理是电磁感应现象C.实验装置中的乙装置把机械能转化为电能D.如果回路均为超导材料制成，且导体错误!未找到引用源。
与错误!未找到引用源。
之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失4. 如图3所示，闭合开关S，当滑动变阻器的滑片错误!未找到引用源。
向左移动时，电磁铁（）A.错误!未找到引用源。
端是N极，磁性减弱B.错误!未找到引用源。
端是S极，磁性增强C.错误!未找到引用源。
端是S极，磁性减弱D.错误!未找到引用源。
端是N极，磁性增强5. 小明感觉自己的玩具电动车运动得太慢，总想提高电动机的转速，下面的做法不一定使电动机转速加快的是（）A.增大电源电压B.减少线圈匝数C.换用磁性更强的磁极D.提高电压和增强磁场6. (2015年南宁中考)在如图4所示的实验中，用来探究电磁铁磁性强弱与哪些因素有关的实验是( )图2 图3图17. (2015年辽宁大连中考)要改变直流电动机线圈转动的方向，可行的办法是( )A.改变电流的大小B.改变磁场的强弱C.只改变电流方向D.同时改变电流方向和磁场方向8. 电梯为居民出入带来很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图5所示，错误!未找到引用源。
为保护电阻，错误!未找到引用源。
为压敏电阻，其阻值随压力增大而减小。
下列说法正确的是（）A.电磁铁是根据电磁感应原理制成的B.工作时，电磁铁的上端为S极C.超载时，电磁铁的磁性减弱D.正常情况下（未超载时），K与B接触9. 小金设计了一个如图6所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水中构成化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。
2023-2024学年初中物理浙教版八年级下第1章 电与磁单元测试(含答案解析)
2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计11小题，每题3分，共计33分）1.如图所示，条形磁铁静止于水平桌面上，电磁铁水平放置且左端固定。
当电路中滑动变阻器的滑片P移动时，条形磁铁开始向右运动。
则（）A. 滑片P向左移动B. 滑片P向右移动C. 滑片左右移动均可D. 无法判断【答案】A【解析】由图可知，螺线管中的电流方向是从右端流入、左端流出，结合螺线管的绕向，由安培定则可知，螺线管左端为N极、右端为S极；根据磁极间作用规律可知，条形磁铁左端要受到电磁铁对它一个向右的排斥力；当电路中滑动变阻器的滑片P向左滑动时，滑动变阻器接入电路的阻值减小，电源电压不变，根据欧姆定律可知，电路中的电流增大，电磁铁对条形磁铁的排斥力增大，条形磁铁开始向右运动。
2.对以下四幅图的分析，正确的是（）A. 甲图是电动机的工作原理B. 乙图是发电机的工作原理C. 丙图的动圈式话筒是利用电流的磁效应D. 丁图的扬声器是利用电磁感应原理【答案】B【解析】 A 、该实验是奥斯特实验，说明通电导体周围存在着磁场，故A错误；B、乙图是电磁感应实验，根据此原理可以制成发电机，故B正确；C 、丙图的动圈式话筒是利用电磁感应原理制成的，故C错误；D、丁图的扬声器是利用通电导体在磁场中受到力的作用制成的，故D错误。
3.关于电磁现象，以下说法正确的是（）A. 磁场对放入其中的物体都有磁力的作用B. 物理学家法拉第发现了电流周围存在磁场C. 电动机工作时，主要将电能转化为机械能D. 闭合电路的一部分导体在磁场中运动时，就会在电路中产生感应电流【答案】C【解析】解： A．磁场对放入其中的磁体都会产生磁力作用，而不是对所有物体都有磁力作用，故 A错误；B．奥斯特首先发现了电流的周围存在磁场，故 B错误；C．电动机工作时，主要将电能转化为机械能，故 C正确；D．当闭合电路中的一部分导体在磁场中运动时，若没有切割磁感线，也是没有感应电流的，故 D错误．故选： C．4.如图甲、乙所示的实验现象，下列有关说法错误的是（）A. 乙图中，导体ab只要运动就能在电路中产生感应电流B. 甲图演示的现象与电动机原理相同C. 甲、乙两图演示的现象说明电能生磁，磁也能生电D. 甲图中，对调电源的正负极，闭合开关，金属棒运动的方向变得相反【答案】A【解析】 A 、乙图中，当闭合电路中的金属棒ab在磁场中做切割磁感线运动时，电路中就会产生感应电流，电路断开时不会产生感应电流，故A错误；B、甲装置中有电源，说明了通电导体在磁场中受力而运动，电动机是利用通电导体在磁场中受力而运动的原理制成的，所以二者的原理相同，故B正确；C 、甲图说明通电导体的周围产生磁场，该磁场与磁体的磁场相互作用产生力，说明电能生磁；乙为电磁感应现象，说明磁也能生电，故C正确；D、甲图中，对调电源的正负极，金属棒中的电流方向相反，则受力方向相反，金属棒运动的方向变得相反，故D正确。
浙教版八年级科学下册 第一章 电与磁 全章练习含答案及部分解析
浙教版八年级科学下册第一章电与磁全章练习一、选择题1．指南针是我国古代四大发明之一。
下列说法正确的是( )A．指针是一个磁体 B．指针折断后只有一个磁极C．指针能吸引铜、铝等物质 D．指针指向不会受附近铁块的影响2．如图是一些研究电或磁现象的实验，下列关于这些实验的叙述正确的是( )甲乙丙丁A．图甲中橡胶棒被吸引，说明橡胶棒带有正电荷B．图乙中条形磁铁被吸引，说明铁棒具有磁性C．图丙中小磁针发生偏转，说明电流周围存在磁场D．图丁中灯L2比L1更亮，说明通过灯L2的电流比L1大3. 如图为汽车启动原理图。
汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)。
下列有关说法错误的是( )A．此时通电螺线管产生磁性B．通电螺线管E端的磁极为南极C．电动机是利用电磁感应原理制成的D．通电螺线管两端电压与电动机两端电压不同4. 信用卡刷卡时，其表面的磁体经过刷卡机的缝隙，线圈中会产生电流。
此过程主要涉及的知识是( )A．电磁感应 B．磁极间的相互作用C．通电导线周围存在磁场 D．通电导线在磁场中受力运动5. 如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流，当人以5 km/h 的速度行走时，其发电的功率约为0.4 W。
下列说法正确的是( )A．发电鞋工作时将电能转化为机械能B．发电鞋是利用电磁感应原理工作的C．发电鞋是利用电流的磁效应原理工作的D．在人以5 km/h的速度行走1 h的过程中，发电鞋可以产生约0.4 J的电能6. 奥斯特通过实验证实了电流的周围存在着磁场。
如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是( )A．向右，向左 B．向左，向左 C．向左，向右 D．向右，向右7. 下列各图能正确反映电荷之间、磁极之间相互作用规律的是( )A B C D8. 如图所示，甲、乙两小磁针在一根磁铁附近，下列判断正确的是( )A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极9. 在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路。
(word)浙教版八年级科学下册《电与磁》全章测试题(带答案)
1.如下列图，手压电筒都有一个按柄，通过塑料齿轮带动铜丝线圈内的磁转，实现切割磁感线，产生感应电流，因此它是利用▲原理，把▲性飞轮高速旋能转化为电能．2.电梯为居民出入带来很大的便利，出于平安考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。
控制电路的电源电压U=6伏，保护电阻R1=l00欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
当压敏电阻R。
受到的压力F增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强。
电梯超载时，衔铁被电磁铁吸住，触点K与触点__▲__接触，电铃发出警报声。
(2)假设电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率。
(3)当电磁铁线圈电流到达20毫安时：衔铁刚好被吸住。
假设该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载。
(g取l0牛／千克)3.如图是一种“闯红灯违规证据模拟器〞的工作原理图，光控开关接收到红光时会自动闭合,压敏电阻假设同时受到车的压力，其阻值变小，电磁铁的磁性因电路中_______(强/“弱)，当电流变化到一定值时，衔铁与电流的改变而变触点______(1/2)接触，电控照相机工作，拍摄违规车辆。
4.为了研究问题的方便，物理学家创造性地引入了一系列科学概念，譬如：○1在研究光的传播时引入了“光线〞；○2在研究物质结构时引入了“原子〞；○3在研究物质导电性时引入了“绝缘体〞；○4在研究磁场时引入了“磁感线〞；○5在研究人类听觉范围时引入了“超声〞。
其中属于科学假想而实际并不存在的是〔〕12B 143425A．○○．○○C．○○D．○○5.如图是水位自动报警器示意图：〔1〕A、B都是碳棒，在水位由甲处升到乙处的过程中，碳棒B受的浮力将___(选填“变大〞、“变小〞或“不变〞)；〔2〕水库中的水是导体，当水位到达乙位置时，“控制电路〞接通，电磁铁C产生磁性，吸下衔铁D，此时“工作电路〞中__灯会发光警示；〔3〕假设该灯两端的电压是220V，通过的电流是，那么该灯的功率是W。
2023-2024学年初中物理浙教版八年级下第1章 电与磁单元测试(含答案解析)
2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计9小题，每题3分，共计27分）1.图中小磁针静止时N极指向正确的是（）A.B.C.D.【答案】D【解析】 A 、由图可知电流由右侧流入；由磁极间的相互作用规律，左端为N极；B、由图可知电流由上侧流入；由磁极间的相互作用规律，上端为S极；C 、由图可知电流由左侧流入；由磁极间的相互作用规律，右端为S极D、由图可知电流由上侧流入；由磁极间的相互作用规律，上端为N极；2.学习了电磁现象，如下图的描述中，正确的是（）甲图乙图丙图丁图A. 甲图中导体棒ab竖直向上运动时，电流表指针将会摆动B. 乙图的实验表明磁可以生电C. 丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系D. 丁图演示的是电磁感应现象【答案】C【解析】解：图中导体棒上下运动不切割磁感线，不会产生电流，故 A错误；图示是奥斯特实验，说明通电导体周围存在磁场，即电生磁，故 B错误；图中两电磁铁的电流相同，匝数不同，研究的是电磁铁磁性强弱与线圈匝数的关系，故 C正确；探究通电导体在磁场中受力而运动，根据这个原理制成电动机，故 D错误．故选 C．3.如图所示为某家庭电路的一部分，下列说法不正确的是（）A. 电烤箱的三脚插头接入三孔插座后，可使其外壳接地B. 为用电安全，应在甲处安装两孔插座，乙处安装开关C. 电饭煲接入电路后，电饭煲与电灯是并联的D. 站在地上的人若用手直接接触A点，则会有触电危险【答案】B【解析】解：\mathrm A．电烤箱接入三孔插座能使电烤箱金属外壳接地，能够防止烤箱的外壳带电而使人发生触电事故，故\mathrm A正确；\mathrm B．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接两孔插座，故\mathrm B错误；\mathrm C．由于并联电路中的各个用电器是互不影响的，所以电饭煲接入电路后与电灯是并联的，故\mathrm C正确；\mathrm D．站在地上的人接触\mathrm A点（火线）是会触电的，故\mathrm D正确．本题选错误的，故选\mathrm B．4.小天利用手中的条形磁体做了一个小实验，其中结论正确的是（）A. 条形磁体能够吸引小铁钉B. 同名磁极相互吸引C. 将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D. 条形磁体与小磁针之间隔了一层薄玻璃后就不可能有互相作用了【答案】A【解析】解： A ．条形磁体周围存在磁场，能够吸引小铁钉，故 A正确；B．由磁极间的相互作用规律可知，同名磁极相互排斥，故 B错误；C ．将条形磁体用线悬挂起来，让磁体自由转动，静止时指向地理南极的磁极叫南（或 S）极，指向地理北极的是磁体的北极（ N极），地磁北极在地理南极附近，地磁南极在地理北极附近，故 C错误；D．玻璃不能隔离磁场，条形磁体与小磁针之间隔了一层薄玻璃后仍有互相作用，故 D错误．故选 A．5.下列实验装置与探究内容不相符的是（）A.探究磁极间相互作用规律B.探究磁性强弱与电流大小的关系C.探究通电直导线周围存在磁场D.探究产生感应电流的条件【答案】B【解析】解： A ．据小磁针偏转的情况可以判断磁极间的作用规律，故不符合题意；B．该实验是探究电磁铁磁性的强弱与线圈的匝数的关系，即电流一定时，匝数多的磁性强，故错误，但符合题意；C ．据奥斯特实验可知，通电导线周围存在着磁场，故不符合题意；D．此时是闭合电路，且导体做切割磁感线运动，故能产生电流，故不符合题意．故选 B．6.导体AB作如图所示的运动，下列各种情况会产生感应电流的是（）A. 沿纸面左右运动B. 垂直纸面向里或向外运动C. 垂直纸面向里或向外运动D. 沿纸面上下运动【答案】C【解析】磁感线在磁体外部是从N极出发回到S极，在图中磁感线方向是从左到右的；A 、闭合电路的一部分导体AB沿纸面左右运动，没有切割磁感线运动，故不会产生感应电流；不符合题意；B、导体AB垂直纸面向里或向外运动，但不是闭合电路，故不会产生感应电流；不符合题意；C 、闭合电路的一部分导体AB垂直纸面向里或向外运动，切割磁感线运动，故产生感应电流；符合题意；D、闭合电路的一部分导体AB沿纸面上下运动导体没有做切割磁感线运动，不能产生感应电流，不符合题意。

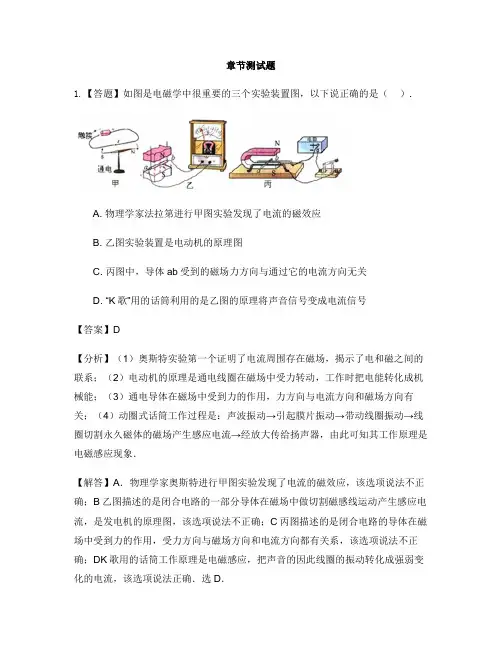

初中科学浙教版八年级下第1章 电与磁第四节 电动机-章节测试习题
章节测试题1.【答题】如图是电磁学中很重要的三个实验装置图，以下说正确的是（）.A. 物理学家法拉第进行甲图实验发现了电流的磁效应B. 乙图实验装置是电动机的原理图C. 丙图中，导体ab受到的磁场力方向与通过它的电流方向无关D. “K歌”用的话筒利用的是乙图的原理将声音信号变成电流信号【答案】D【分析】（1）奥斯特实验第一个证明了电流周围存在磁场，揭示了电和磁之间的联系；（2）电动机的原理是通电线圈在磁场中受力转动，工作时把电能转化成机械能；（3）通电导体在磁场中受到力的作用，力方向与电流方向和磁场方向有关；（4）动圈式话筒工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，由此可知其工作原理是电磁感应现象．【解答】A．物理学家奥斯特进行甲图实验发现了电流的磁效应，该选项说法不正确；B乙图描述的是闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流，是发电机的原理图，该选项说法不正确；C丙图描述的是闭合电路的导体在磁场中受到力的作用，受力方向与磁场方向和电流方向都有关系，该选项说法不正确；DK歌用的话筒工作原理是电磁感应，把声音的因此线圈的振动转化成强弱变化的电流，该选项说法正确．选D．2.【答题】如图所示的甲、乙两图中的矩形线圈，现在给它们通电，则下列说法正确的是（）.A. 甲中线圈转动，乙中线圈不转动B. 乙中线圈转动，甲中线圈不转动C. 甲、乙中的线圈都会转动D. 甲、乙中的线圈都不会转动【答案】A【分析】直流电动机是根据通电导线在磁场中受力转动的原理制成的，由于电动机线圈的转动方向与磁场方向和电流方向有关，当线圈在平衡位置时，不受磁场力作用.【解答】根据图示可知，甲中线圈电流方向相反，所以ab边和cd边受力方向相反，并且不在同一条直线上，又因为电流大小相同，所以受力大小也是相等的，故这两个力不是一对平衡力，所以线圈转动；乙中线圈处于平衡位置，线圈中无电流，不会受到磁场力的作用，故不会转动，故A正确，BCD均错误.选A.3.【答题】微型电扇通电工作时，它是电动机．如图所示，在微型电扇的插头处连接小灯泡，用手快速拨动风扇叶片时，小灯泡发光，此时微型电扇变成了发电机．关于电动机和发电机的工作原理，下列说法中正确的是（）A. 电动机的工作原理是电磁感应B. 电动机的工作原理是通电导线在磁场中受到力的作用C. 发电机的工作原理是电流的磁效应D. 发电机的工作原理是通电导线在磁场中受到力的作用【答案】B【分析】（1）电动机的工作原理：通电导体在磁场中受力转动；能量转化是：电能转化为机械能；（2）闭合电路的部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流．【解答】（1）电扇里面有一个小型的电动机，使微型电扇转动的工作原理是通电导体在磁场中受力转动；（2）电扇的内部有磁铁和线圈，当微型电扇的插头处接一只发光二极管，线圈转动时，做了切割磁感线的运动，故能产生电流；此时微型电扇如同一台发电机，原理就是电磁感应．选B.4.【答题】手机已成为人们现代生活中常用的一种通讯工具．一般的手机都有利用振动提示“来电”的装置．有一种手机提示“来电”是用一个微型电动机带动转轴上的叶片转动，当叶片转动时，电动机也就跟着振动起来，从而带动手机振动．在如图所示的几种形状的叶片中，你认为能够实现上述振动功能的是（）.A. B. C. D.【答案】C【分析】当叶片的形状不规则时，电机带动它高速转动时，才会产生振动．【解答】叶片对称分布时，转动后转轴是不会振动的．而当其非对称分布时，叶片转动起来后，由于惯性总要向其运动的切线方向飞出，使转轴不断改变位置从而发生振动，并带动手机整体振动．四个答案中，只有C是不平衡的，电机带动它高速转动时，才会产生振动．选C.5.【答题】厦门市一辆BRT（快速公交系统）公交车在行驶过程中突然起火爆炸，造成重大人员伤亡，随后厦门市给全市174辆BRT公交车全部加装自动爆玻器（如图所示）．危急时刻下，司机只需按下开关，自动爆玻器即可自动完成破窗．自动爆玻器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的．下列与自动爆玻器工作原理相同的是（）.A. 白炽灯B. 动圈式话筒C. 发电机D. 扬声器【答案】D【分析】司机按下开关，自动爆破器的线圈在磁场中收到力的作用而运动，产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，是电能转化为机械能．【解答】A. 白炽灯是电能转化为光能，没有利用线圈在磁场中受到力的作用而运动，故A错误；B话筒是把机械能转化为电能，故B错误；C发电机利用的是电磁感应原理，是把机械能转化为电能，故C错；D扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体．线圈和锥形纸盆构成．当线圈中通过随声音变化的电流时，据通电导线在磁场中受力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，是电能转化为机械能，故D正确；选D.6.【答题】小明同学自己动手做了一个直流电动机模型，接通电路后发现电动机不转动，可当他拨了一下线圈后，电动机就快速转了起来，造成这一情况的原因可能是（）.A. 电源电压太低B. 电刷接触不良C. 电源正、负极接反了D. 开始时，线圈处于平衡位置了【答案】D【分析】平衡位置是电动机的转子和定子形成了开路，导体中没有电流通过，磁场对其没有作用力，电动机不会转动．只要越过平衡位置后，产生电流，便可以转动了．【解答】当电动机的线圈处于平衡位置时，受平衡力的作用，故可能电动机不转，拨动一下后，打破平衡，电动机便转动起来，并且靠惯性能转过平衡位置，连续转动．A. B两个选项电动机始终不会转动．C选项中的电动机不会停止．选D.7.【答题】如题图所示，通电导线放置在磁场中，不能受到磁场作用力的是（）.A. B. C. D.【答案】B【分析】左手定则的内容：伸开左手，使拇指与其余四指垂直，并且与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是安培力的方向.【解答】根据左手定则的内容，知道与磁场方向垂直的通电直导线，它受到的磁场作用力与电流方向垂直，与磁场方向垂直.若磁感线平行于通电导线，则在磁场中不受力的作用；选B.8.【答题】下列有关电和磁的描述中，不正确的是（）.A. 电风扇的工作原理是利用电流的磁效应B. 条形磁铁两端的磁感线的分布较密，该处的磁场较强C. 电磁铁的磁性强弱与电流的大小和线圈匝数有关D. 电视机的屏幕上由于有静电产生，所以容易吸引空气中的灰尘【答案】A【分析】电动机是利用通电导线在磁场中受力的作用的原理工作的；任何磁体的磁极的磁性最强，即该处的磁感线最为稠密；电磁铁的磁性的强弱与电流的大小和线圈的匝数有关；带电体能吸引轻小物体，这是带电体的基本性质.【解答】A. 电风扇的主要构成是电动机，它是利用通电导线在磁场中受力的作用的原理工作的，故A错误；B. 磁感线的疏密程度反映磁场的强弱，条形磁铁两端的磁感线的分布较密，该处的磁场较强，故B正确；C. 电磁铁的磁性强弱与电流的大小和线圈匝数有关，即电流越大，匝数越多，其磁性越强，故C正确；D. 由于带电体能吸引轻小物体，电视机的屏幕上由于有静电产生，所以容易吸引空气中灰尘，故D正确；选A.9.【答题】小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了.关于该装置的分析错误的是（）.A. 线圈周围的磁场与条形磁铁的磁场相似B. 线圈能够指示方向是因为存在地磁场C. 利用该装置可以判断磁铁的南北极D. 交换铜片和锌片位置不会改变线圈的磁极【答案】D【分析】该题考查了通电螺线管外部磁场的特点、地磁场的理解和判断、影响通电螺线管磁极方向的因素的理解等知识点，是一道综合题.（1）据电流的磁效应可知，通电螺线管相当于一个磁体，其外部的磁场方向与条形磁铁的磁场相类似；（2）地球是一个巨大的磁场，地理的南极是地磁的北极，地理的北极是地磁场的南极；（3）该题实际相当于原电池，铜片相当于正极，锌片相当于负极；（4）通电螺线管的磁极与电流的方向和线圈的绕法有关.【解答】A. 铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极，而与上面的线圈相连时，该线圈相当于一个通电螺线管，故其外部磁场与条形磁铁的外部磁场相类似；故A不符合题意；B. 同时据安培定则能看出，此时该线圈的右端是N极，左端是S极，故在地磁场的作用下，其会指示南北，故线圈能够指示方向是由于地磁场造成的；故B不符合题意；C. 该题实际相当于原电池，铜片相当于正极，锌片相当于负极，据安培定则可知，铜片一端时N极，另一端是S极；故C不符合题意；D. 通电螺线管的磁极与电流的方向和线圈的绕法有关，故交换铜片和锌片位置，相当于改变了电流的方向，故该线圈的磁极方向会改变，故D选项符合题意.选D.10.【答题】如图所示四个实验现象中，揭示了电动机工作原理的是（）.A. B.C. D.【答案】C【分析】电动机的工作原理是：通电导体在磁场中受到力的作用.【解答】A.是奥斯特实验图，小磁针发针偏转说明通电导体周围有磁场，不符合题意；B.是探究电磁铁的磁性强弱与电流大小的关系实验，不符合题意；C.电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；D.是电磁感应的实验图，属于发电的原理，不符合题意.选C.11.【答题】如图为直流电动机的基本构造示意图.以下相关分析中正确的是（）.A. 电动机是利用通电导体的周围存在磁场感应的原理工作的B. 电动机工作过程中，消耗的电能全部转化为机械能C. 使线圈连续不停地转动下去是靠电磁继电器来实现的D. 仅改变磁场的方向可以改变线圈转动的方向【答案】D【分析】直流电动机：一、构造：磁体、线圈、换向器、电刷；二、换向器作用：当线圈转过平衡位置后，自动改变线圈内的电流方向，使线圈持续转动；三、原理：通电线圈在磁场里受力转动；四、电能转化为机械能.【解答】A. 电动机是利用通电导体的周围存在磁场感应的原理工作的，电动机的原理是通电线圈在磁场里受力转动，A错误；B. 电动机工作过程中，消耗的电能全部转化为机械能，电动机能量由电能转化为机械能，但会有一部分损失，转化为内能，B错误；C. 使线圈连续不停地转动下去是靠电磁继电器来实现的，连续不停地转动是靠换向器来实现的，C错误；D. 仅改变磁场的方向可以改变线圈转动的方向，分析正确，D正确.选D.12.【答题】POS机的刷卡位置由一个绕有线圈的小铁环制成的检测头如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息．如图中实验现象与POS 机读出信息原理相同的是（）.A. 甲图中导线接触电源时，小磁针偏转B. 乙图中闭合开关，铁钉吸引大头针C. 丙图中闭合开关，导体ab水平运动D. 丁图中导体ab向右运动，电流表指针偏转【答案】D【分析】按题意所说，刷卡机检测头利用的是电磁感应现象原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象，在选项中找出探究电磁感应的对应图即可．【解答】刷卡机检测头利用的是电磁感应现象原理，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象．A. 甲图中导线接触电源时，小磁针偏转，说明电流周围存在着磁场，故A不符合题意；B. 乙图中闭合开关，铁钉吸引大头针，说明通电螺线管的周围存在着磁场，故B不符合题意；C. 丙图中闭合开关，导体ab水平运动，是通电导体在磁场中受力运动，故C不符合题意；D. 丁图中导体ab向右运动，电流表指针偏转，说明闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故D符合题意．选D.13.【答题】如图的通电线圈置于磁场中，在某时刻线圈平面刚好与磁感线的方向相平行，则下列说法中正确的是（）.A. ab段与cd段所受的磁场力大小相等，方向相反，线圈处于平衡状态B. ab段与cd段所受的磁场力大小不相等，但方向相反，故线圈处于不平衡状态C. ab段与cd段所受的磁场力大小不相等，方向也不相反，故线圈处于不平衡状态D. ab段与cd段所受的磁场力大小相等，方向相反，但不在同一条直线上，故线圈处于不平衡状态【答案】D【分析】要解决此题，需要掌握二力平衡条件：作用在同一物体上的两个力，大小相等、方向相反、作用在同一直线上．要掌握通电导体在磁场中受力的大小和方向与电流的关系.【解答】由图可知，ab和cd是线圈的两条边，ab边电流方向向里，cd边电流方向向外，因为电流方向相反，所以ab边和cd边受力方向相反，并且不在同一条直线上，又因为电流大小相同，所以受力大小也是相等的，故这两个力不是一对平衡力，所以线圈处于不平衡状态.选D.14.【答题】借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”.闭合开关S0，原本静止的轻质硬直导线AB水平向右运动.要使AB水平向左运动，下列措施中可行的是（）.A. 将A. B两端对调B. 将滑动变阻器的滑片P向右移动C. 换用磁性更强的蹄形磁体D. 将蹄形磁体的N、S极对调【答案】D【分析】要改变通电直导线的运动方向，只能改变电流方向和磁场方向中的一个即可，两个因素不能同时改变，通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．此实验是电能转化为机械能.【解答】A.将A.B两端对调，受力运动方向不变，故A错；B.将滑动变阻器的滑片P向右移动，减小电路中的电流，减小导线的运动速度，不会改变运动方向，故B错；C.换用磁性更强的蹄形磁体，将增大导线的运动速度，不会改变运动方向，故C错；D.将蹄形磁体的N、S极对调，只改变一个影响因素（磁场方向），受力运动方向改变，故D正确；选D.15.【答题】一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示.现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口.某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）.A. ①和③B. ②和④C. ①和④D. ②和③【答案】D【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关.【解答】①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S 极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反，说法错误；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同，说法正确；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同，说法正确；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反，说法错误；综合上面分析，②和③正确，①和④错误，故A. B. C不符合题意，D符合题意.选D.16.【答题】如下为汽车启动原理图.汽车启动时，需将钥匙插入钥匙孔并旋转（相当于接通电路）.下列有关说法错误的是（）.A. 此时通电螺线管产生磁性B. 通电螺线管下端的磁极为S极C. 电动机是利用电磁感应原理制成的D. 通电螺线管两端电压与电动机两端电压不同【答案】C【分析】（1）通电导体周围存在磁场，据此分析解答；（2）知道电流方向，根据安培定则判断出电磁铁的极性；（3）电动机是利用通电导体在磁场中受力运动的原理制成的；（4）由电路图分析电源的利用方式，据此解答.此题主要考查的是学生对安培定则和电磁继电器原理的理解和掌握，基础性题目.【解答】A.当接通电路时，通电螺线管产生磁场，具有磁性，故A正确；B.当接通电路时，通电螺线管电流从上端流入，下端流出，利用安培定则可以判断下端为S极，F端上N极，故B正确；C.电动机是利用通电线圈在磁场中受力转动的原理制成的，故C错误；D.由图可知通电线圈电压由一个电源提供，而电动机的电压由两个电源串联提供，因此两者电压不同，故D正确.选C.17.【答题】下列家用电器中应用了电动机工作的是（）.A. 电灯B. 电热水器C. 洗衣机D. 电饭锅【答案】C【分析】要解答本题需掌握：电动机的原理是----通电导体在磁场中受到力的作用，工作时将电能转化为机械能，以及家用电器中能的转化.【解答】ABD、电灯是将电能转化为内能和光能；电热水器是将电能转为内能故；电饭锅是将电能转化为内能，故ABD均不符合题意；C、洗衣机是将电能转化机械能，应用电动机来工作的，故C符合题意.选C.18.【答题】如甲乙两图所示，能说明电动机工作原理的是图 ______．发电机是根据 ______现象制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度______（选填“增强”或“减弱”），弹簧长度______（选填“变长”或“缩短”）【答案】乙电磁感应增强变长【分析】（1）电动机是根据通电导体在磁场中受力的原理制成的，发电机是根据电磁感应原理制成的；（2）根据滑动变阻器的变化，可判断电流大小的变化，知道电流越大，螺线管的磁性越强．先根据电流的方向，利用安培定则可判断螺线管的极性，再根据磁极间的相互作用可判断与条形磁体的作用力，进而判断弹簧长度的变化．【解答】（1）电动机是根据通电导体在磁场中受力的原理制成的，电路中有电源，故应为图乙；发电机是根据电磁感应原理制成的，电路中无电源，为图甲；（2）读图可知，当滑片P从b端到a端滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强；电流从螺线管的下端流入，上端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为N极．根据异名磁极相互吸引可知，条形磁铁与电磁铁的相互作用为吸引，当电磁铁的磁性变强时，吸引力变大，则弹簧长度变长．故答案为：乙；电磁感应；增强；变长.19.【答题】如图所示，一束电子自右向左从狭缝里射出，穿过磁场时受到的磁场力作用，而向纸面内偏转.（1）如将两个磁极对调后，电子束将______（选填“向纸内”或“向纸外”）偏转；（2）如磁极不变，而把电子束换成带正电的粒子束，则此粒子束将______（选填“向纸内”或“向纸外”）偏转；（3）若换成不带电的粒子束，则此粒子束将______偏转（选填“发生”或“不发生”）.【答案】（1）向纸内（2）向纸内（3）不发生【分析】根据通电导体在磁场中受到力的作用，而电流是电荷的定向移动形成的，故可用探究影响通电导体在磁场中受力方向与什么因素有关的方法进行分析．本题是信息给予题，要用到类比方法，电荷的定向移动即形成电流，而正电荷和负电荷的定向移动方向相反，可理解为电流的方向相反，同时研究时又用了控制变量法进行研究．【解答】（1）将两个磁极对调后，可视为电流的方向没有变，故偏转方向与原来应相反；（2）磁极不变，而把电子束换成带正电的粒子束，可理解为电流的方向改变了，故偏转方向与原来应相反；（3）换成不带电的粒子束，可理解为无电流通过，故不偏转．20.【答题】如图所示，将一条形磁体放在水平面上.开关闭合，则通电螺线管的左端为______极，条形磁铁所受摩擦力方向为水平______（选填“向左”或“向右”），当变阻器R1滑片向右滑动时，摩擦力______（填变大，变小或不变），图中电阻R2的作用是______.【答案】S 向左变大保护电路【分析】通过观察图中的情形对各个量的变化情况进行推理是本题的一大特点．开关S的闭合使得电磁铁具有了磁性，从而改变了拉力，这一系列的变化表明了各个量之间的相互联系，是一道立意较新的考题，值得我们关注.此题应从一下几个方面进行分析，一是闭合开关S，则电磁铁产生磁性要吸引或排斥磁性物体；二是电磁铁对磁性物体的吸引或排斥会改变拉力F的大小.然后再分析拉力大小.三是滑动变阻器对电流的影响及影响电磁铁磁性强弱的因素.【解答】（1）观察图可知，闭合开关S时，由安培定则可知，通电螺线管的右端为N极，通电螺线管的左端为S极；（2）摩擦力与受力方向相反，磁体受到磁力向右，则摩擦力方向为水平向左；（3）变阻器R1滑片向右滑动时，电路电流变大，磁性增强，磁铁所受的磁力增大，由于处于静止二力平衡，摩擦力也增大；（4）电阻R2的作用是防止电路电流过大，保护电路.故答案为：S，水平向左，变大，保护电路.。
浙教版八年级科学下册第1章《电与磁》测试题(含答案).docx
一、选择题(每小题2分，共30分) 1.指南针是我国古代四大发明之一。
下列说法正确的是(A)2.下列是一些与用电安全相关的现象，其中符合安全用电原则的是(D)【解析】 电磁感应现象是闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，符合 的是Do铁的是(B)第1章自测题A. 指南针是一个磁体B. 指南针折断后只有一个磁极C. 指南针能吸引铜、铝等物质D. 指南针指向不会受附近铁块的影响3.如图四个实验中，用来探究电磁感应现象的是(D)4. 若假想地磁场是由地球内部一块大磁铁产生的, 如图所示的四个示意图中，能合理描述这块大磁地理南极地轴C A B【解析】地球是个大磁体，地磁场的形状与条形磁铁相似，地磁的北（南）极在地理的南（北）极附近。
5.如图所示为某汽车启动电动机的电路。
当启动器开关闭合时，有微小电流通过器件X,接着有强并将电动机启动。
请你根据所学知识想一想，X可能是（D）【解析】电磁继电器可实现用低电压和弱电流电路的通断，来控制高电压和强电流电路的通断。
6.爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。
如图所表示的磁场与实际不相符的是（0【解析】磁体周围的磁感线分布方向是北极出来指向南极，所以A和D是正确的；B图根据右手螺旋定则判断直线电流的磁感线分布是正确的；C图中根据右手螺旋定则判断通电螺线管的下端是N 极，磁感线应从N极出来，故C错误。
7.关于磁场、磁感线，下列描述中正确的是（C）A.磁场分布局限于某一个平面内B.磁感线可以交叉C.磁场是具有强弱和方向的D.磁感线客观存在【解析】磁体的磁场是立体的，A错；磁感线不会交叉，B错；磁感线是人们为了方便研究磁场而引入的，并非客观存在，D错。
8.如图所示，磁感线竖直向下，刀3棒运动，灵敏电流表指针偏转(B)A.灵敏电流计B.发电机D.电磁继电器大电流通过电动机,（第5C.通电螺线管的磁场D.蹄形磁体的磁场(第8题)A.刀8棒可能是竖直向下运动的B.48棒可能是水平向左运动的0.开关断开，电流表指针也会偏转D.实验说明电路有电流不一定需要电源【解析】闭合电路中的部分导体切割磁感线时，电路中会产生感应电流，48棒竖直向下运动时，没有切割磁感线，电路中没有电流，故A错误；48棒水平向左运动时，导体切割磁感线，电路中有电流产生，故B正确；开关断开，电路开路，也没有电流，故C错误；48棒切割磁感线，电路中产生电流，刀8棒相当于电源，故D错误。
2023-2024学年初中物理浙教版八年级下第1章 电与磁单元测试(含答案解析)
2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、多选题（本大题共计2小题，每题3分，共计6分）1.英国物理学家法拉第经过10多年的探索研究发现了电磁感应现象，下列哪些电器利用了电磁感应现象（）A. 电动机B. 发电机C. 扬声器D. 动圈式话筒【答案】B, D【解析】解： A．电动机即通电能动，是利用通电导线在磁场中受力的作用的原理制成的，故 A不符合题意；B．发电机即利用闭合电路中的线圈在磁场中做切割磁感线运动的方式产生电流的，是将机械能转化为电能的过程，是利用了电磁感应现象的原理，故 B符合题意；C．扬声器把电信号转化为声信号，利用了通电导体在磁场中受力的作用的原理，故 C 不符合题意；D．动圈式话筒是把声信号转变成电信号，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故 D符合题意．故选 B D．2.下列说法中正确的是（）A. 一切物体都能被磁化B. 磁场对放入其中的磁体有力的作用C. 磁场和磁感线都是客观存在的D. 沈括是世界上第一个发现地磁偏角的科学家【答案】B, D【解析】 A 、磁场只能磁化磁性物体，如铁、钴、镍以及它们的合金，还有一些氧化物等，这些物体可以在磁场中进行磁化，但其他物体不会在磁场中被化，故A错误；B、磁体周围存在着磁场，磁体间的相互作用是通过磁场发生的；故磁场对放入其中的磁体具有力的作用，故B正确；C 、磁场是客观存在的，磁感线是为了研究磁场而假设的物理模型是客观不存在的，故C错误；D、沈括是最早发现磁偏角的科学家，故D正确。
二、选择题（本大题共计6小题，每题3分，共计18分）3.图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。
2023-2024学年初中物理浙教版八年级下第1章 电与磁单元测试(含答案解析)
2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计8小题，每题3分，共计24分）1.如图所示，下列对该实验的说法不正确的是（）A. A的上端与B的上端会相互吸引B. 该实验可以探究电磁铁磁性强弱与线圈匝数的关系C. 该实验运用的科学探究方法有控制变量法和转换法D. 滑动变阻器的滑片向左滑动的过程中，A的磁性会增强【答案】A【解析】解： A．用安培定则判断：用右手握住螺线管，四指指向电流的方向，大拇指指向 N极，图中电磁铁A的上端为 N极，电磁铁B的上端也是 N极，会相互排斥，故 A错误；BC．由图可知，两个电磁铁串联在电路中，所以两个电磁铁的电流相等，B吸引的大头针多，说明B的磁性强，这说明电流一定时，线圈匝数越多，电磁铁磁性越强，吸引大头针会越多，该实验装置可以用来探究电磁铁磁性强弱与绕线匝数的关系，采用了控制变量法和转化法，故 BC正确；D．滑动变阻器滑片向左移动时，电路中电阻减小，电流变大，电磁铁的磁性增强， A 吸引大头针的个数增大，故 D正确．本题选错误的，故选 A．2.下列关于生活用电常识的说法，正确的是（）A. 家庭电路中总电流过大都是由短路引起的B. 发现有人触电时，应先切断电源，千万不要直接去拉触电者C. 在户外遇到雷雨天气时，我们应躲在高大的树下避雨比较安全D. 通常情况下，对人体的安全电压不低于36\ V【答案】B【解析】解：家庭电路中电流过大的原因是电路发生短路或用电器的总功率过大， A 错误；发现有人触电应立即切断电源，不能直接去接触触电者，防止二次触电， B正确；高大的树木在雨天更容易导电，在树下避雨易发生雷电触电事故， C错误；通常情况下对人体的安全电压是不高于36 V， D错误．故选 B．3.下列器材中没有用到磁性材料的是（）A. VCD播放机使用的光碟B. 计算机使用的存储软盘C. 银行中使用的商用磁卡D. 电冰箱门上的密封条【答案】A【解析】解：电冰箱门上的密封条、录音带、录像带、商用磁卡、硬盘、计算机中的存储软盘采用磁电记录方式，用的是磁性材料．故B、C、D不符合题意；CD、VCD和DVD光盘是利用光来进行工作的，它在光驱中利用激光头发出的光来读取信息．故A符合题意．故选A．4.如图是直流电动机的工作原理图，以下分析正确的是（）A. 电动机通电后不转，一定是电路断路B. 改变磁场方向可以改变线圈转动的方向C. 电动机工作过程中，消耗的电能全部转化为机械能D. 线圈连续转动是靠电磁继电器来实现的【答案】B【解析】解： A．电动机通电后不转原因：电流太小，磁场磁性太弱，断路，线圈处于平衡位置，故 A错误．B ．改变磁场方向可以改变线圈转动方向，故 B正确．C ．电动机工作时电能大部分转化为机械能，还有一小部分转化为内能，故 C错误．D．换向器在线圈刚转过平衡位置时，能自动改变线圈中的电流方向，能使线圈连续转动下去，故 D错误．故选 B．5.冰箱的密封性很好，是因为它的门能关得很紧密．仔细观察冰箱的门，发现里面有一层橡胶门封条，拿一根缝衣针靠近门封条，会被它吸住．则下列说法中正确的是（）A. 橡胶门封条具有黏性，能把门粘在箱体上B. 橡胶门封条具有弹性，能把门压在箱体上C. 橡胶门封条具有磁性，能把门吸在箱体上D. 橡胶门封条具有柔韧性，能被大气压在箱体上【答案】C【解析】解：缝衣针是用钢成的，属于铁类物质，拿一根缝衣针靠近门封条，会被它吸住，说明橡胶门封条具有磁性，能把门吸在箱体上．故选 C．6.我们生活中所使用的电冰箱、电风扇、洗衣机等家用电器，都是靠电动机来工作的，那么电动机是根据下列哪种现象制成的（）A. 磁场对放入其中的磁铁产生力的作用B. 电流的热效应C. 磁场对电流的作用D. 电磁感应【答案】C【解析】电动机的原理是通电导体在磁场中而运动；A 、磁场对放入其中的磁体产生力的作用，故A不符合题意；B、各种通过电热来工作的用电器是利用了电流的热效应；C 、磁场对电流的作用，这是电动机的原理；D、电磁感应现象是发电机的原理。
浙江省八年级(下)科学第1章 电与磁单元综合测试含答案
第一单元综合测试本试卷共100分，考试时间70分钟。
注意事项：1、答第I卷前，考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2、选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再填涂其它答案，不能答在试卷上。
一、选择题（本题共14个小题；每小题3分，共42分。
在每小题给出的四个选项中，只有一项是正确的）1.如图所示，内部均装有磁铁的两块清洁器 和 隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效，关于清洁器的分析正确的是（ ）A．两块清洁器能合在一起的原理是异名磁极相互吸引B． 受到的重力和 对 的吸引力是一对平衡力C．玻璃对 的支持力和 对 的吸引力是一对相互作用力D．移动 时， 也能跟着一起移动，说明力能改变物体的形状2.如图所示，将铁钉放在某矿石附近，铁钉立即被吸引到矿石上，此现象说明该矿石具有（ ）A．磁性 B．导电性 C．弹性 D．绝缘性3.如图电路中，电源电压为6伏，小灯泡上标有“6伏，0.5安”字样，轻质弹簧上端固定且和导线接触良好。
当开关S断开时，弹簧下端恰好能与水极槽中的水银面接触。
当开关S闭合时，小灯泡将（ ）A．正常发光 B．不能发光C．忽明忽暗 D．以上三种情况都有可能4.下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是()A．B．C．D．5.小丽通过实验找到了“通电螺线管的极性与环绕螺线管的电流方向之间的关系”，她对图所示的螺线管中电流方向和通电螺线管的极性作出下列判断，其中正确的是（ ）A．通电螺线管右端是N极B．通电螺线管左端是N极C．通电螺线管外部的磁场与蹄形磁铁的磁场相似D．若改变螺线管中的电流方向，通电螺线管的极性不变6.如图所示为某汽车一键启动电路。
当按下一键启动按键时，有细小电流通过X，接着有强大电流通过电动机，将电动机启动。
请你根据所学知识想一想，X可能的器件的是( )A．电流表 B．电磁继电器 C．电压表 D．发电机7.如图所示是“线圈不能持续转动”的三幅实验图，下列说法中不正确的是()A．三幅图中，导线ab、cd所受的磁力方向始终没有发生改变B．图乙中，线圈能够持续往下转动变成图丙所示，是由于惯性C．通电一段时间后，线圈abcd一定会在图乙所示的位置D．只要开关始终闭合，线圈abcd一定会在图乙的平衡位置左右摆动，永不停止8.电磁炮是一种先进的动能武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
2023-2024学年初中物理浙教版八年级下第1章 电与磁单元测试(含答案解析)
2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计8小题，每题3分，共计24分）1.超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈中会产生电流，触发报警器达到防盗的目的，下列实验和安检门的工作原理相同的是（）A.B.C.D.【答案】D【解析】据“当未消磁的标签通过超市门口的安全门时，安全门上的线圈会产生电流触发警报器”可知，该过程是将机械能转化为电能的过程；A 、该实验是奥斯特实验，说明通电导线周围有磁场，故A错误；B、通电后，碎铁屑显示一定的形状，说明通电螺线管具有磁性，故B错误；C 、通电能运动，故是电动机原理，将电能转化为机械能，故C错误；D、该实验是电磁感应实验，将机械能转化为电能，故D正确；象说明该矿石具有（）A. 磁性B. 导电性C. 弹性D. 绝缘性【答案】A【解析】解：在2000多年前的春秋时期，我们的祖先就发现了天然磁铁矿石吸铁的性质，这个性质称为磁性．故选 A3.下列物体中不能被磁体吸引的是（）A. 铁B. 镍C. 钴D. 木材【答案】D【解析】解：磁性是指能够吸引铁、钴、镍等物质的性质．木材不在此范围中，不能被吸引．故选D．4.如图所示，用来探究电磁感应现象的实验装置是（）A.B.D.【答案】B【解析】5.如图所示的四个电磁实验中，能够说明“电动机工作原理”的实验是（）A.B.C.D.【答案】D【解析】解： A．图中是电磁感应现象实验，故 A错误；B．图中是电磁继电器原理实验，故 B错误；C．图中是发电机的工作原理实验，故 C错误；D．图中是电动机的工作原理实验，故 D正确．故选 D．6.“安全用电无小事，时时刻刻要牢记”，人们在日常生活中必须要有安全用电的意识，下图用电做法正确是（）B.C.D.【答案】B【解析】解：\mathrm A．电线绝缘皮破损易造成触电，故\mathrm A错误；\mathrm B．用试电笔检测，手接触笔尾金属体，但不能接触笔尖金属体，故\mathrm B正确；\mathrm C．用湿手将电饭煲插头拔下来，易造成触电，故\mathrm C错误；\mathrm D．洗衣机的地线断了仍然继续使用，易造成触电，故\mathrm D错误．故选\mathrm B．7.如图所示，用来研究通电直导线的周围存在磁场的实验装置是（）A.B.C.D.【答案】A【解析】 A 、通电后小磁针的运动可以显示磁场的存在，故能用来研究通电直导线周围的磁场，故A正确。
浙教版八年级下科学第一章电与磁复习测试卷带答案
浙教版八年级下科学第一章电与磁复习测试卷带答案姓名:________ 班级:________ 成绩:________一、选择题1 . 家庭电路中有时出现这样的现象原来各用电器都在正常，当把手机充电器的插头插入插座时，家中所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头插入这个插座时，导致火线和零线相接触形成了短路C．插头与这个插座接触不良形成断路D．同时工作的用电器过多，导致干路电流过大保险开关跳闸2 . 如图所示电路图中，L1与L2属于串联的是（）B．A．C．D．3 . 如图所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，以实现自动控制。
某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图所示。
干簧继电器在工作中所利用的电磁现象不包括（）A．电流的磁效应B．磁场对电流的作用C．磁极间的相互作用D．磁化4 . 在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台如图所示的直流电动机模型。
安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是（）A．减小一节电池B．把电源和磁铁的两极同时对调C．增加一节电池D．把电源两极对调5 . 小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。
他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（）A．直流电动机的铜半环与电刷接触不良B．电源电压太低C．线圈刚好处于平衡位置D．线圈中的电流太小6 . 如图所示，将指南针水平放置，若支点与小磁针间的摩擦不考虑，慢慢转动盒子，以地面为参照物，则小磁针将A．随盒子一起转动B．转动得比盒子快一些C．转动得比盒子慢一些D．不随盒子转动，几乎静止在原位置7 . 甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒（）A．一定互相吸引B．一定互相排斥C．一定有磁力的作用D．甲可能无磁性，所以甲乙之间没有力的作用8 . 一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。
2023-2024学年初中物理浙教版八年级下第1章 电与磁单元测试(含答案解析)
2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计9小题，每题3分，共计27分）1.用如图所示的装置探究电磁感应现象，下列操作使电流表指针发生偏转的是（）A. 保持磁体和导体AB静止B. 保持磁体静止，导体AB竖直向上运动C. 保持导体AB静止，磁体竖直向上运动D. 保持导体AB静止，磁体水平向右运动【答案】D【解析】解：探究电磁感应现象时，闭合电路中的一部分导体在磁场中做切割磁感线运动时，导体中就产生电磁电流，电流表的指针发生偏转．A ．保持磁体和导体AB静止，导体没有做切割磁感线运动，不会产生感应电流，故 A不符合题意；B．保持磁体静止，导体AB竖直向上运动，导体没有做切割磁感线运动，不会产生感应电流，故 B不符合题意；C．保持导体AB静止，磁体竖直向上运动，导体没有做切割磁感线运动，不会产生感应电流，故 C不符合题意；D ．保持导体AB静止，磁体水平向右运动，导体做切割磁感线运动，会产生感应电流，能使电流表指针发生偏转，故 D符合题意．故选： D ．2.下列物理图正确的是（）A.小球所受的重力B.木块对斜面的压力C.光从空气垂直射入到玻璃的光路图D.家庭电路中，电灯和插座的安装【答案】C【解析】解： A．小球所受的重力的作用点应在球心，故 A错；B．木块对斜面的压力的作用点应在斜面上，方向应与斜面垂直，故 B错；C ．光垂直与界面入射传播方向不变，从玻璃斜射入空气中折射光线偏离法线，故 C 正确；D．开关接在火线上，灯泡接在零线上，双孔插座的接法：左孔接零线右孔接火线，故D错．故选 C．3.在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断．引起这两种故障的最大可能是（）A. 前者是插座短路，后者是灯泡短路B. 前者是插头短路，后者是灯泡短路C. 两者都是插座短路D. 两者都是插头短路【答案】B【解析】解：前者把台灯插头插入插座前，电路正常，说明插座完好，当把台灯插头插入插座时导致室内其他电灯全部熄灭，保险丝熔断，并且开关是断开的，说明与灯泡无关，造成保险丝熔断的原因是插头处发生短路；后者把台灯插头插入插座后，闭合开关前，都正常，说明插座、插头完好，闭合开关后导致室内其他电灯全部熄灭，保险丝熔断，并且台灯的功率很小，说明是灯泡处发生短路，故 B正确， ACD错误．故选 B．4.下列现象，不能用分子动理论解释的是（）A.水和酒精混合后总体积变小B.红墨水在水中散开C.铅块紧压后粘在一起D.丝绸摩擦过的玻璃棒吸引纸屑【答案】D【解析】解： A ．水和酒精混合后总体积变小，是因为分子之间存在间隙，故 A不符合题意；B．红墨水在水中散开是扩散现象，说明分子在做无规则运动，故 B不符合题意；C ．两块表面光滑的铅块相互紧压后“粘”在一起，说明分子间有引力，故 C不符合题意；D．与丝绸摩擦过的玻璃棒吸引碎纸屑是带电体吸引轻小物体，不是分子间的作用力，故 D符合题意．故选： D．5.\mathrm P\mathrm O\mathrm S刷卡机的广泛应用给人们的生活带来了便利，\mathrm P\mathrm O\mathrm S机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在 POS 机指定位置刷一下，检测头的线圈中就会产生变化的电流，\mathrm P\mathrm O\mathrm S机便可读出磁条上的信息，下图中能反映\mathrm P\mathrm O\mathrm S刷卡机读出信息原理的是（）A.B.C.D.【答案】C【解析】解： POS刷卡机读出信息原理就是电磁感应现象；A ．如图反映电流周围存在着磁场，选项错误；BD．如图电路中有电源，是通电导线在磁场中受力运动，选项错误；C ．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，选项正确．故选： C．6.如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是（）A. 方向向左，逐渐增大B. 方向向右，逐渐增大C. 方向向左，逐渐减小D. 方向向右，逐渐减小【答案】D【解析】由安培定则可知，螺线管左侧为N极；因同名磁极相互排斥，故条形磁铁所受磁场力向左；因条形磁铁处于平衡状态，即条形磁铁所受摩擦力应与斥力大小相等方向相反，故摩擦力的方向水平向右；当滑片向右移动时，滑动变阻器接入电阻变大，由欧姆定律得螺线管内的电流减小，则可知螺线的磁性减弱，条形磁铁所受到的排斥力减小；因条形磁铁仍处于平衡状态，所以条形磁铁所受摩擦力也减小。
2023-2024学年初中物理浙教版八年级下第1章 电与磁单元测试(含答案解析)
2023-2024学年浙教版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计4小题，每题3分，共计12分）1.在图中，涂有深颜色的一端表示小磁针的N极，将它们放在磁体周围，小磁针静止不动时，小磁针N极指向正确的是（）A.B.C.D.【答案】C【解析】解：A、条形磁铁的S极与小磁针S极相对，违反了同名磁极相互排斥的规律，故A错误；B、小磁针所处位置磁场方向是向下的，小磁针应与磁感线方向应平行，而不应垂直，故B错误；C 、小磁针所处位置磁场方向是水平向右的，小磁针N极水平指向右方，故C正确；D、小磁针所处位置磁场方向是水平向右的，而小磁针N极水平指向左方，故D错误．故选C．2.关于家庭电路和安全用电，下列说法中正确的是（）A. 用电器失火时，应先灭火，再切断电源B. 用电器的金属外壳接零线即可，不需要接地C. 家庭电路中若安装了漏电保护器，无需再安装空气开关D. 家庭电路中，控制用电器的开关应接在火线和用电器之间【答案】D【解析】3.如图所示，电磁铁上方附近有一点A，可以自由转动的小磁针位于电磁铁右方附近，闭合开关S前，小磁针静止时N极指向地球的北方。
下列说法正确的是（）A. 闭合S前，小磁针N极所指方向是地磁场的N极B. 闭合S后，电磁铁右端为S极，上方A点的磁场方向向右C. 闭合S后，小磁针N极指向右，上方A点的磁场方向向左D. 闭合S后，向左移动滑片P，螺线管的电磁场对小磁针的作用力减小【答案】C【解析】 A 、地理的北极在地磁的南极附近，因此闭合S前，小磁针N极所指方向在地磁场的S极附近，故A错误；BC、闭合S后，由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，左端为S极；在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，根据同名磁极相互排斥，可知闭合S后，小磁针N极指向右，故B错误，C正确；D、向左移动滑片P，连入电路的电阻减小，电流增大，电磁铁的磁性增强，电磁场对小磁针的作用力增大，故D错误；4.下列四幅图中，能够产生感应电流的实验装置是（）A.B.C.D.【答案】C【解析】解： A ．图中有电源，是探究通电导体在磁场中受力运动的实验装置，是电动机的原理图，故 A不符合题意；B．由图知，这是电磁铁的原理图，是根据电流的磁效应制成的，故 B不符合题意；C ．图中闭合开关后，闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中有感应电流产生，是探究产生感应电流条件的实验装置，故 C符合题意；D．由图知，该实验是研究磁极间相互作用规律，即同名磁极相互排斥，异名磁极相互吸引，故 D不符合题意．故选 C．二、多选题（本大题共计2小题，每题3分，共计6分）5.小阳用表面涂有绝缘漆的导线在软铁钉上绕制若干圈，制成两个简单的电磁铁，并把这两个电磁铁串联后接入电路，探究电磁铁的磁性强弱与哪些因素有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科学八年级(下册)测试卷(二)第4章电与磁(第3-4节)班级姓名学号得分一、选择题(每小题只有一个正确答案，每小题3分，共60分)1.下列关于电磁铁的说法，正确的是（）A.电磁铁就是通电螺线管B.只有改变线圈的匝数，才能改变电磁铁的磁性强弱C.改变电流方向，电磁铁的磁性强弱也随之改变D.螺线管通电后，由于铁芯被磁化，磁性大大增强2.下列用电器中，没有使用到电磁铁的是（）A.电炉B.电磁起重机C.电磁继电器D.电铃3.如图是火警自动报警原理图。
发生火警时，将会发生下列变化，其变化顺序是（）①温度升高使铜铁双层金属片向下弯曲，从而接通电磁铁电路②接通触点使报警电路中有电流通过③电磁铁具有磁性④衔铁被吸下⑤红灯亮、电铃响，发出警报A.①②③④⑤B.①③④②⑤C.①②④③⑤D.①④③②⑤4.直流电动机中使用了换向器，它的作用是（）A.自动改变线圈外的电流方向B.自动改变线圈的转动方向C.自动改变线圈中的电流方向D.自动改变磁感线的方向5.电动汽车越来越多地进入普通家庭，电动汽车的核心部件是电动机，下面图中能正确反映电动机工作原理的是（）6.如图是某工厂车间的温度自动报警器的原理图，它运用了许多科学知识。
下列说法不正确的是（）A.温度计中的水银是导体B.温度计是根据液体热胀冷缩的性质工作的C.报警器中的电磁铁运用了电流的热效应D.电磁继电器是一种电路开关7.关于直流电动机，小宇和他的同学有不同的看法，其中你认为他们的看法正确的是（）A.小宇:直流电动机是利用电磁铁的原理制成的B.小丽:直流电动机是利用通电线圈在磁场中受力转动的原理制成的C.小明:直流电动机实现了机械能转化为电能D.小强:直流电动机的换向器是用来改变磁场的方向8.在安装直流电动机模型的实验中，安装完毕后，闭合开关，线圈沿顺时针方向转动，若要使线圈沿逆时针方向转动，可以（）A.减少一节电池，使通过线圈的电流减小B.增加一节电池，使通过线圈的电流增大C.把磁铁两极对调，改变磁感线方向D.同时把电源两极、磁铁两极对调9.我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通弹射车以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）10.要使直流电动机的转速加快，下列采取的措施不能达到目的的是（）A.增大线圈中的电流B.更换电压较高的直流电源C.将磁铁的两极对调D.再增加一个磁铁，使该磁铁的磁场与原有的磁场方向一致11.如图所示为直流电动机及其换向器的结构原理图。
下列有关直流电动机换向器的说法中，正确的是（）A.当线圈平面与磁感线平行时，自动改变电流方向B.线圈如果没有惯性，直流电动机也能工作C.当线圈平面与磁感线平行时，自动改变磁感线方向D.当线圈平面与磁感线垂直时，自动改变电流方向12.如图是直流电铃的原理图。
下列关于电铃「弹相片衔铁作时的说法，不正确的是（）A.电流通过电磁铁时，电磁铁有磁性且A端为N极B.电磁铁吸引衔铁，弹性片发生形变具有弹性势能C.小锤击打铃碗发出声音，是由于铃碗发生了振动D.小锤击打铃碗时，电磁铁仍具有磁性13.小王利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路要求光暗时灯亮光亮时灯灭。
在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。
下列调节措施能使控制电路达到要求的是（）A.减少螺线管线圈的匝数B.抽出螺线管中的铁芯C.滑动变阻器滑片P向右移动D.减小控制电路的电源电压14.小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。
他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（）A.直流电动机的铜半环与电刷接触不良B.电源电压太低C.线圈刚好处于平衡位置D.线圈中的电流太小15.如图所示，小亮闭合开关后，发现导体ab开始运动，经过一系列探究后，他发现通过一定的操作可以让导体的运动方向发生改变，则小明采取的下列措施正确的是（）A.改变磁场方向或电流方向B.改变磁场强弱C.改变磁场方向和电流方向D.改变线圈的匝数16.一次科学探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，惊讶地发现灯丝在晃动。
关于这种现象，下列说法正确的是（）A.灯丝晃动是一种电磁感应现象B.灯丝晃动是热能转化成了机械能C.灯丝晃动是受到磁体的吸引作用D.灯丝晃动是磁场对电流的作用17.某个直流电动机的模型通电后不能转动，其发生的故障原因不可能是（）A.磁铁磁性太弱B.电流方向接反了C.换向器和电刷接触不良D.轴与轴架的摩擦太大l8.如图为实验室电流表的内部结构图。
许多匝金属线圈悬置在磁体的两极间线圈同时与一根指针和一只弹簧相连。
当给线圈通电时线圈转动带动指针偏转，便可显示出电流的大小。
下列与此原理相同的是（）A.电动机B.电磁铁C.电铃D.发电机19.如图为汽车启动原理图。
汽车启动时，需将钥匙插入钥匙孔并旋转(相当于接通电路)。
下列有关说法错误的是（）A.此时通电螺线管产生磁性B.通电螺线管下端的磁极为NC.电动机是利用磁场对电流的作用原理工作的D.通电螺线管两端电压与电动机两端电压不同20.如图所示电路可以探究巨磁电阻(GMR）的特性:闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮。
那么（）A.电磁铁右端为N极B.巨磁电阻两端电压增大C.探究的问题是电流对巨磁电阻大小的影响D.巨磁电阻的阻值随磁场增强而变小二、简答题(每空2分，共30分)21.右图中所示为电磁选矿机的示意图，其中M为矿石，D为电磁铁，当它工作时铁砂将落入箱，非铁物质落入箱(填“A”或“B”)。
22.如图所示是一款智能玩具，玩具由圆柱形机身和两个轮子组成，用户可以通过手机蓝牙对它进行控制，并完成前进、转弯、翻滚、跳跃等动作，由此可知其内部结构中有一个，它是利用在磁场中受力运动的原理制成的。
23.如图是某种拍摄机动车闯红灯装置的工作原理示意图。
当红灯亮时，控制电路中的自动开关才接通，此时当汽车(相当于一个大铁块)通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使埋地感应电源产生足够大的感应电压。
摄像系统在电路接通时可自动拍摄违规车辆。
(1)当绿灯亮时，摄像系统能否工作? ，理由是。
(2)埋地感应电源正负极变化是否影响摄像系统工作? 。
24.将表面有金属镀层的磁铁吸在干电池的负极，将一根硬铜线折成导线框abcd搭在干电池的正极和磁铁上(如图)，导线框abcd就会以干电池为轴转动起来。
(1)图中4条弧线为磁感线，请标出它们的方向。
(2)如果将磁铁的N、S极对调，导线框将。
(3)通电时间稍长，干电池会明显发热，原因是。
25.小明乘电梯时，发现电梯超载会自动报警。
于是喜好钻研的他对电梯的电路图进行了研究，并设计了以下探究实验，如图甲所示。
电源电压恒定不变，R为定值电阻。
用杯中水量调节压敏电阻受到力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示：(1)图片中R。
的作用是。
(2)分析图乙I-F图象可知:压敏电阻Rx受到的压力增大时，通过它的电流也增大，Rx的阻值 (填“变大”、“变小”或“不变”)；当压力增大到一定程度时，触点K与接触，电铃响，实现自动报警。
(3)某电梯超载报警的Rx-F图象如图丙所示，空载时电梯厢对Rx的压力F1等于电梯厢的重力，当压力F2=1×104N时，电梯报警，则此电梯限载人。
(设每人质量约为50kg)(4)下列与此实验研究方法相同的是 .A.探究通过导体的电流与两端电压关系时，控制导体电阻不变B.用光线描述光的传播路径C.用电磁铁吸引大头针的多少表示它的磁性强弱D.2个5Ω的电阻串联，相当于1个10Ω的电阻三、作图题(每小题3分，共6分)26.如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向右移动会使斥力变大。
27.小李观察学校楼道里的消防应急灯，平时灯是熄灭的，一旦停电，两盏标有“36V”的灯泡就会正常发光。
请按要求连接好如图所示电路。
四、实验探究题(每空2分，共16分)28.为了证明“电磁铁的磁性强弱与匝数有关”，小美用两个匝数不同的电磁铁设计了两种连接方式:A.将两个电磁铁串联在电路中 B.将两个电磁铁并联在电路中(1)以上两种设计中，你认为正确的是 .(2)简述你的理由: 。
29.小金用如图甲所示装置，探究“磁场对通电直导线的作用”(1)直导线ab采用 (填“铜”、“铝”或“铁”)质材料实验效果较好。
(2)闭合开关S出现图乙现象。
为得到图丙所示的实验现象小金将导线ab两端对调后接入电路，实验现象依然如图乙所示，由此小金认为通电导线在磁场中的受力方向与电流方向无关。
小金的做法错在哪里? 。
(3)小金进一步研究磁场对导线的作用力是否与通过导线的电流大小有关?那么实验中小金应根据来推断通电导线的受力大小。
30.如图甲是直流电动机模型，如图乙是自制简易电动机模型，现在主要讨论图乙简易电动机的制作与操作问题:(1)绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理，刮漆方法见放大图。
按这种方法刮漆，目的是使线圈能够。
(2)如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试?(说出两点即可) ①；②。
五、分析计算题(共8分)31.小军学习了有关电磁继电器的知识后，为自己的宠物狗“奇奇”设计了一个恒温的“家”，他用电磁继电器、热敏电阻R1、滑动变阻器R2等器材设计了一个恒温箱控制电路，如图甲所示，图乙是R1的阻值随温度变化的关系曲线。
(1)当温度较低时，电磁铁的磁性较弱，触点开关 (填“接通”或“断开”)。
(2)电磁继电器中的电源电压为6V，线圈的电阻不计，当其中的电流大于等于50mA时，衔铁被吸下，该恒温箱设定的最高温度可用滑动变阻器控制。
现将恒温箱的最高温度设为28℃，求接入电路的滑动变阻器的阻值。
第1章电与磁(第3-4节)参考答案一、选择题(每小题只有一个正确答案，每小题3分，共60分)1.D2.A3.B4.C5.D6.C7.B8.C9.C 10.C11.D 12.D 13.C 14.C 15.A 16.D 17.B 18.A 19.B 20.D二、简答题(每空2分，共30分)21.B A22.电动机通电线圈23.(1)不能绿灯亮时，自动开关不会闭合，电磁继电器不通电，导致摄像系统不工作(2）否24.(2)反转 (3)干电池短路25.(1)保护电路 (2)变小 B (3)12 (4)C三、作图题(每小题3分，共6分)26.27.四、实验探究题(每空2分，共16分)28.(1)A （2）串联电路能确保通过两个电磁铁的电流相同29.(1)铝 (2)相对于磁场而言，电流方向并没有改变 (3)导线摆动的最大角度30.(1)连续转动 (2)①将线圈转过一定角度②增大电源电压(或换一块磁性更强的磁体)五、分析计算题(共8分)31.(1)接通 (2)90Ω。
