仪表放大器工作原理与分析
仪表放大器电路分析
仪表放大器电路分析
我们设计放大电路的初衷是放大前端微弱信号输出，抑制前端干扰信号输入；
关于普通运算放大器构成的差分放大固然可以抑制共模输入，放大差分输入，但是我们还有个器件能够更好的抑制共模信号，放大差模信号；
这个器件就是仪表放大器，我们可以从手册中看出，关于共模抑制比CMRR参数比较，CMRR就是差模增益/共模增益，所以差模增益越大，共模增益越小，CMRR 就越大；
这个是普通运放1M324的CMRR,最大80dB；
益越大，CMRR越高，抗干扰能力越强，这正是我们所需要的;
但是我们再看，价格极贵，这只是部分的;那么我们看下仪表放大器内部图：
故，我们是否可以用普通运放替代，因为普通运放就几毛钱；电路如下: 我们来分析下：
由虚短可得，V2=VA,V1=VB;
由虚断可得，(VA-VB)∕RO=(V02-V01)∕(R1+R2+R0);
则：(V2-V11∕RO=(Vo2-Vo1)∕(R1+R2+R0);
对于后级电路，我们知道是差分放大电路，我们令R3=R4,R5=R6；
则:Vo=R6∕R4*(Vo2-Vo1)；
我们令RI=R2；
BPVo=(V2∙V1)(2R2+RO)R6/(ROR4)；
当然用普通运放实现和用集成的仪表放大器各有优劣：
普通运放设计的话，要调试，容易受到外界干扰，但是成本低；外围电阻需要用到高精度电阻才能达到我们所需效果；
集成仪表放大器虽然价格贵，但是稳定性和可靠性高；
我们可以根据我们需要来考究；。
三运放仪表放大器工作原理分析
三运放仪表放大器工作原理分析图1 所示的三运放仪表放大器看似为一种简单的结构，因为它使用已经存在了几十年的基本运算放大器(op amp)来获得差动输入信号。
运算放大器的输入失调电压误差不难理解。
运算放大器开环增益的定义没有改变。
运算放大器共模抑制(CMR)的简单方法自运算放大器时代之初就已经有了。
那么，问题出在哪里呢？图1：三运放仪表放大器，其VCM 为共模电压，而VDIFF 为相同仪表放大器的差动输入。
单运算放大器和仪表放大器的共享CMR 方程式如下：本方程式中，G 相当于系统增益，VCM 为相对于接地电压同样施加于系统输入端的变化电压，而VOUT 为相对于变化VCM 值的系统输出电压变化。
在CMR 方面，运算放大器的内部活动很简单，其失调电压变化是唯一的问题。
就仪表放大器而言，有两个影响器件CMR 的因素。
第一个也是最重要的因素是，涉及第三个放大器（图1，A3）电阻比率的平衡问题。
例如，如果R1 等于R3，R2 等于R4，则理想状况下的三运放仪表放大器CMR 为无穷大。
然而，我们还是要回到现实世界中来，研究R1、R2、R3 和R4 与仪表放大器CMR 的关系。
具体而言，将R1：R2 同R3：R4 匹配至关重要。
结合A3，这4 个电阻从A1 和A2 的输出减去并增益信号。
电阻比之间的错配会在A3 输出端形成误差。
方程式2 在这些电阻关系方面会形成CMR 误差：例如，如果R1、R2、R3 和R4 接近相同值，且R3：R4 等于R1/R2 的1.001，则该0.1%错配会带来仪表放大器CMR 的降低，从理想水平降至66dB 级别。
根据方程式1，仪表放大器CMR 随系统增益的增加而增加。
这是一个非常。

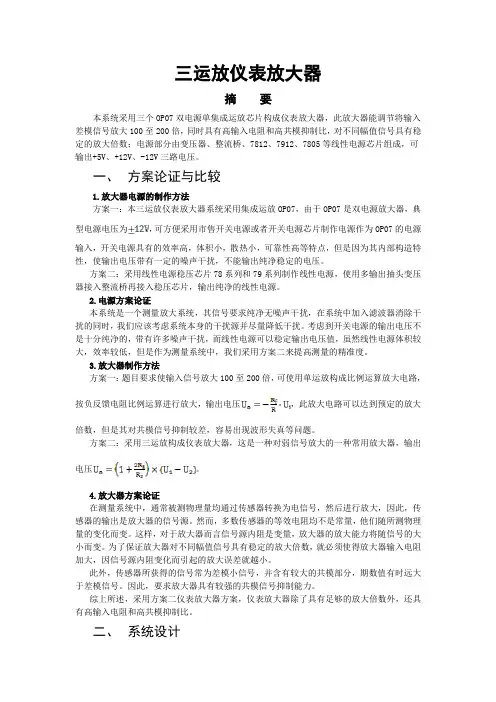

三运放仪表放大器
三运放仪表放大器摘要本系统采用三个OP07双电源单集成运放芯片构成仪表放大器，此放大器能调节将输入差模信号放大100至200倍，同时具有高输入电阻和高共模抑制比，对不同幅值信号具有稳定的放大倍数；电源部分由变压器、整流桥、7812、7912、7805等线性电源芯片组成，可输出+5V、+12V、-12V三路电压。
一、方案论证与比较1.放大器电源的制作方法方案一：本三运放仪表放大器系统采用集成运放OP07，由于OP07是双电源放大器，典型电源电压为，可方便采用市售开关电源或者开关电源芯片制作电源作为OP07的电源输入，开关电源具有的效率高，体积小，散热小，可靠性高等特点，但是因为其内部构造特性，使输出电压带有一定的噪声干扰，不能输出纯净稳定的电压。
方案二：采用线性电源稳压芯片78系列和79系列制作线性电源，使用多输出抽头变压器接入整流桥再接入稳压芯片，输出纯净的线性电源。
2.电源方案论证本系统是一个测量放大系统，其信号要求纯净无噪声干扰，在系统中加入滤波器消除干扰的同时，我们应该考虑系统本身的干扰源并尽量降低干扰。
考虑到开关电源的输出电压不是十分纯净的，带有许多噪声干扰，而线性电源可以稳定输出电压值，虽然线性电源体积较大，效率较低，但是作为测量系统中，我们采用方案二来提高测量的精准度。
3.放大器制作方法方案一：题目要求使输入信号放大100至200倍，可使用单运放构成比例运算放大电路，按负反馈电阻比例运算进行放大，输出电压，此放大电路可以达到预定的放大倍数，但是其对共模信号抑制较差，容易出现波形失真等问题。
方案二：采用三运放构成仪表放大器，这是一种对弱信号放大的一种常用放大器，输出电压。
4.放大器方案论证在测量系统中，通常被测物理量均通过传感器转换为电信号，然后进行放大，因此，传感器的输出是放大器的信号源。
然而，多数传感器的等效电阻均不是常量，他们随所测物理量的变化而变。
这样，对于放大器而言信号源内阻是变量，放大器的放大能力将随信号的大小而变。
仪表放大器工作原理
仪表放大器工作原理仪表放大器是一种电子设备，用于放大仪表或传感器的输出信号，以便更容易地读取和分析。
它在各种工业和科学应用中都有广泛的用途，包括实验室测量、控制系统和医疗设备等领域。
仪表放大器的工作原理涉及到放大器电路、信号处理和反馈控制等方面的知识。
仪表放大器通常由几个基本部分组成，包括输入端、放大器电路、输出端和反馈控制。
当仪表或传感器产生输出信号时，这个信号首先被送入放大器的输入端。
输入端通常包括一个电阻网络，用于匹配信号源的输出阻抗，并将信号送入放大器电路。
放大器电路是仪表放大器的核心部分，它负责放大输入信号并进行信号处理。
放大器电路通常由一个或多个放大器组成，这些放大器可以是运算放大器、差分放大器或仪表放大器专用的放大器。
这些放大器可以根据需要进行调节，以适应不同的输入信号和放大倍数。
输出端是仪表放大器的最后一部分，它负责将放大后的信号送入仪表或其他设备进行显示或进一步处理。
输出端通常包括一个输出缓冲器，用于匹配放大器电路的输出阻抗，并将信号送入下游设备。
反馈控制是仪表放大器的一个重要部分，它负责稳定放大器的工作状态并调节放大倍数。
反馈控制通常包括一个反馈网络和一个反馈电路，用于检测放大器输出信号并将反馈信号送入放大器电路，以调节放大倍数并保持稳定的工作状态。
仪表放大器的工作原理可以总结为：输入信号经过输入端进入放大器电路，经过放大器电路放大和处理后，送入输出端输出。
同时，反馈控制负责调节放大倍数并保持稳定的工作状态。
这样，仪表放大器就可以将仪表或传感器的输出信号放大并进行处理，以便更容易地读取和分析。
总的来说，仪表放大器的工作原理涉及到放大器电路、信号处理和反馈控制等方面的知识。
通过合理设计和调节，仪表放大器可以有效地放大和处理各种类型的输入信号，为各种工业和科学应用提供可靠的信号放大和处理功能。
仪表放大器电路原理
仪表放大器是一种特殊的放大器电路，用于测量和放大微弱信号。
它的原理是通过放大输入信号并降低噪声，以便更准确地测量和显示信号。
仪表放大器电路通常由以下几个主要部分组成：
1. 输入级：输入级负责接收和放大输入信号。
它通常由一个差分放大器组成，可以抵消共模噪声并提高信号的共模抑制比。
2. 增益控制：增益控制电路用于调节放大器的增益。
它可以通过改变电阻或电容值来实现。
3. 输出级：输出级负责放大信号并驱动负载。
它通常由一个功率放大器组成，可以提供足够的功率以驱动外部设备。
4. 反馈回路：反馈回路用于控制放大器的增益和稳定性。
它通过将一部分输出信号反馈到输入级来实现。
仪表放大器电路的工作原理是将输入信号放大到适当的范围，并通过反馈回路来保持放大器的稳定性和线性度。
它还可以通过滤波和抑制噪声来提高信号质量。
仪表放大器通常
用于测量仪器、传感器和实验室设备中，以提供准确和可靠的信号放大功能。
gm仪表放大器原理
gm仪表放大器原理GM仪表放大器原理GM仪表放大器是一种常用的测量仪器，主要用于放大微弱信号以便进行精确测量。
它是由放大器和指针仪表组成的，通过放大器放大输入信号后，再通过指针仪表显示出来。
GM仪表放大器原理的核心是放大器的工作原理，下面将详细介绍。
GM仪表放大器的原理可以分为三个部分：放大器的输入端、放大器的输出端和指针仪表。
首先是放大器的输入端。
GM仪表放大器通常采用差动放大器作为输入端，差动放大器由两个共模输入和一个差模输入组成。
共模输入是指输入信号的正负端同时加上相同的电压，而差模输入则是指输入信号的正负端分别加上不同的电压。
通过差动放大器，可以对输入信号进行放大和滤波，以便获得更加准确的测量结果。
接下来是放大器的输出端。
放大器的输出端通常采用电流输出形式，即将放大后的信号转化为电流输出。
这是因为电流输出相对于电压输出来说，具有更好的抗干扰能力和更大的输出功率。
在电流输出的情况下，可以通过改变输出电流的大小来控制指针仪表的指针移动，从而实现信号的测量和显示。
最后是指针仪表。
指针仪表是GM仪表放大器的输出显示部分，它通常由一个指针和一个刻度盘组成。
当放大器输出的电流改变时，指针会随之移动，指向相应的刻度，从而显示出测量结果。
指针仪表通常具有较高的精度和灵敏度，能够准确地显示出输入信号的大小。
总结起来，GM仪表放大器的原理是通过放大器对输入信号进行放大和滤波，然后将放大后的信号转化为电流输出，最后通过指针仪表显示出来。
这种原理使得GM仪表放大器能够精确测量微弱信号，并且具有较高的抗干扰能力和灵敏度。
GM仪表放大器在实际应用中具有广泛的用途，例如在科学实验、工业控制、医疗设备等领域。
它能够帮助人们进行精确的测量和监测，提高工作效率和质量。
同时，GM仪表放大器的原理也为其他测量仪器的设计和改进提供了重要的参考和借鉴。
GM仪表放大器原理的核心是放大器的工作原理，通过放大器对输入信号进行放大和滤波，然后将放大后的信号转化为电流输出，最后通过指针仪表显示出来。
AD623单电源、电源限输出仪表放大器的原理及应
摘 要： 介绍了美国ADI公司最新推出的单电源供电(+3~+12V)输出摆幅能达到电源电压的集成仪表放大器AD623的基本原理、使用方法和典型应用。AD623具有低功耗、宽电源范围和电源限输出特性，它非常适合电池供电应用场合。
关键词： 仪表放大器 电源限输出 单电源
AD623的误差很低，有两个误差源：输入误差和输出误差。当折合到输入端(RTI)时，输出误
差除以增益，实际上在增益很高时，输入误差起主要作用；在低增益时，输出误差起主要作
用。对给定增益，总失调电压(V OS )由下式计算：
总误差(RTI)=输入误差+输出误差/增益
总误差(RTO)=输入误差×增益+输出误差
(7)AD623可以取代分立器件搭成的仪表放大器具有优良的线性度、温度稳定性和小体积可靠
性。
(8)AD623仪表放大器采用8脚工业标准封装形式，即DIP，SOIC和小型SOIC三种形式，其引脚排列如图1所示。
迄今为止，尚未见到一种仪表放大器的性能能达到AD623的水平。AD623主要用于低功耗医用
1 概述
AD623仪表放大器是美国模拟器件公司(Analog Devices Inc.,简称ADI)最近推出的一种低价格、单电源、输出摆幅能达到电源电压(通常称之为电源限输出，即rail to rail output)的最新仪表放大器。主要特点是：
(1)AD623使用一只外接电阻设置增益(G)，高达1000，从而给用户带来极大方便。
3 4 抗射频干扰措施
所有的仪表放大器能对通带外高频信号检波，被检波的信号以直流失调误差的形式出现在输
出端。为了防
仪表放大器的原理
仪表放大器的原理
仪表放大器是一种电子放大器，它的作用是将输入信号放大到一定的程度并输出给仪表进行测量。
仪表放大器的原理基于放大器的工作原理和电路设计。
在仪表放大器的工作中，常见的放大器电路包括晶体管放大器、运算放大器等。
晶体管放大器是一种常用的放大器，它采用晶体管作为放大极，通过控制晶体管的工作状态，将输入信号放大到所需的程度。
运算放大器是一种高增益放大器，具有输入阻抗高、输出阻抗低、增益稳定等特点。
仪表放大器的电路设计是为了满足仪表的精确测量要求。
在设计中，需要考虑放大器的增益、带宽、输出电流、输入和输出阻抗等参数。
其中，增益是仪表放大器最重要的指标之一，它表示输出信号与输入信号之间的比例关系。
带宽是指放大器能够放大的频率范围，一般要根据仪表的测量范围选择合适的带宽。
输出电流是指放大器输出信号的电流大小，需要根据仪表的灵敏度来确定。
输入和输出阻抗是指放大器输入端和输出端的电阻大小，设计时需要考虑与仪表的匹配情况。
仪表放大器的工作原理可以简单描述为：输入信号进入放大器电路，经过放大电路的放大作用，输出信号被放大到一定程度后传输给仪表进行测量。
放大器的输入和输出信号之间存在一定的线性关系，可以通过调节放大器电路的参数来实现欲测量信号的放大和精确测量。
总之，仪表放大器是一种能够将输入信号放大并输出给仪表进
行测量的电子放大器。
它的原理基于放大器的工作原理和电路设计，通过控制放大器的参数来达到放大和精确测量信号的目的。
仪表放大器工作原理
仪表放大器工作原理仪表放大器是一种广泛应用于各种测量和控制系统中的重要电子设备，它能够放大微弱的信号，使得仪表能够准确地显示或处理这些信号。
仪表放大器的工作原理是通过放大输入信号的幅度，同时保持信号的波形不变，从而实现对信号的放大和增强。
本文将详细介绍仪表放大器的工作原理及其相关知识。
首先，仪表放大器的基本工作原理是利用放大器将输入信号放大到适当的幅度，以便于仪表的准确显示或处理。
放大器通常由放大电路和反馈电路组成，通过控制放大电路的增益和反馈电路的稳定性，可以实现对输入信号的放大和处理。
其次，仪表放大器的工作原理还涉及到信号的放大和增强过程。
当输入信号进入放大器后，放大器会根据设定的增益对信号进行放大，同时保持信号的波形不变。
这样一来，即使输入信号非常微弱，放大器也能够将其放大到足够的幅度，以便于后续的显示或处理。
另外，仪表放大器还需要考虑信号的稳定性和精确度。
在放大信号的过程中，放大器需要保持对信号的准确放大，同时尽量减小噪声和失真，以确保输出信号的稳定性和精确度。
这通常需要通过精心设计放大电路和反馈电路来实现。
最后，仪表放大器的工作原理还包括对输入信号的滤波和调节。
有些情况下，输入信号可能会受到干扰或噪声的影响，这时放大器需要对信号进行滤波和调节，以消除干扰和噪声，确保输出信号的准确性和稳定性。
总的来说，仪表放大器的工作原理是通过放大器对输入信号进行放大和增强，同时保持信号的波形不变，以实现对信号的准确显示和处理。
在实际应用中，需要根据具体的需求和要求，精心设计和调节放大器的各个参数，以确保放大器能够正常工作并满足实际的应用需求。
通过本文的介绍，相信读者对仪表放大器的工作原理有了更深入的了解，希望本文能够对您有所帮助。
如果您对仪表放大器还有其他疑问或需要进一步了解，可以继续阅读相关的资料或咨询专业人士，以获取更多的信息和帮助。
仪表放大器 原理
仪表放大器原理
仪表放大器是一种电路设备，用于将输入信号放大并输出至仪表显示。
其基本原理是通过放大器电路对输入信号进行放大，以便能够更好地显示在仪表上。
仪表放大器的核心部件是放大器，根据不同的应用需求，可以选择使用不同类型的放大器，如运放放大器、电子管放大器等。
放大器接收输入信号，经过放大后输出到仪表上。
在仪表放大器中，通常还会加入一些辅助电路来实现对输入信号的处理和调节。
比如，可以加入滤波电路来滤除输入信号中的噪音和干扰，提高信号的纯净度；还可以加入增益调节电路，以便根据需求调节放大倍数。
此外，在仪表放大器中，还需要考虑输入和输出的匹配问题，以确保输入信号的准确度和稳定性。
通常会根据输入信号的幅度范围和仪表的灵敏度要求，选择合适的放大倍数和增益值。
最终，经过放大和处理后的信号将输出至仪表上，实现对输入信号的具体量化和显示。
仪表放大器的设计和调试是一个复杂的过程，需要考虑到多个因素如电路的稳定性、信号的准确度和仪表的精度等。
总结来说，仪表放大器通过放大器电路对输入信号进行放大，再经过处理和调节，将信号输出至仪表显示。
其原理主要涉及信号放大、滤波和增益调节等。
通过合理的设计和调试，能够实现对输入信号的准确量化和显示。
仪表放大器的工作原理
仪表放大器的工作原理
仪表放大器的工作原理是通过增加电流、电压和功率的幅度，来放大输入信号，以便更好地观测和测量。
其主要原理可以分为两个部分，即输入信号放大和输出信号驱动。
输入信号放大的原理是基于放大器中的放大元件，一般使用晶体管或运算放大器。
当输入信号进入放大器时，放大元件会将其放大到所需的幅度。
其中，晶体管的放大原理是通过其工作在放大区域的特性来实现的，而运算放大器则利用差分放大器的原理进行放大。
在放大器中，输入信号经过放大之后，会进入输出驱动阶段。
输出驱动阶段的原理是将放大后的信号通过一个较大功率的输出级，驱动输出端负载，以便输出一个更大的信号。
输出级一般采用功率放大器或输出变压器等元件。
除了输入信号放大和输出信号驱动，仪表放大器还涉及一些辅助电路，如滤波电路、增益选择和补偿电路等。
滤波电路可以在输入信号中去除噪声和杂散信号，以获得更准确的测量结果。
增益选择电路可以根据需要选择不同的放大倍数。
补偿电路可以通过自动增益控制或偏移调节来使输出信号更加稳定和准确。
总体来说，仪表放大器的工作原理是通过输入信号放大和输出信号驱动来实现对输入信号的放大和改善，以便更好地进行观测和测量。
三运放组成的仪表放大器原理分析
三运放组成的仪表放大器原理分析仪表放大器与运算放大器的区别是什么？仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益单元。
大多数情况下，仪表放大器的两个输入端阻抗平衡并且阻值很高，典型值≥109 Ω。
其输入偏置电流也应很低，典型值为 1 nA至50 nA。
与运算放大器一样，其输出阻抗很低，在低频段通常仅有几毫欧（mΩ）。
运算放大器的闭环增益是由其反向输入端和输出端之间连接的外部电阻决定。
与放大器不同的是，仪表放大器使用一个内部反馈电阻网络，它与其信号输入端隔离。
对仪表放大器的两个差分输入端施加输入信号，其增益既可由内部预置，也可由用户通过引脚连接一个内部或者外部增益电阻器设置，该增益电阻器也与信号输入端隔离。
专用的仪表放大器价格通常比较贵，于是我们就想能否用普通的运放组成仪表放大器？答案是肯定的。
使用三个普通运放就可以组成一个仪用放大器。
电路如下图所示：输出电压表达式如图中所示。
看到这里大家可能会问上述表达式是如何导出的？为何上述电路可以实现仪表放大器？下面我们就将探讨这些问题。
在此之前，我们先来看如下我们很熟悉的差分电路：如果R1 ＝R3，R2 ＝R4，则VOUT = (VIN2—VIN1)(R2/R1)这一电路提供了仪表放大器功能，即放大差分信号的同时抑制共模信号，但它也有些缺陷。
首先，同相输入端和反相输入端阻抗相当低而且不相等。
在这一例子中VIN1反相输入阻抗等于100 kΩ，而VIN2同相输入阻抗等于反相输入阻抗的两倍，即200 kΩ。
因此，当电压施加到一个输入端而另一端接地时，差分电流将会根据输入端接收的施加电压而流入。
（这种源阻抗的不平衡会降低电路的CMRR。
）另外，这一电路要求电阻对R1 /R2和R3 /R4的比值匹配得非常精密，否则，每个输入端的增益会有差异，直接影响共模抑制。
例如，当增益等于1 时，所有电阻值必须相等，在这些电阻器中只要有一只电阻值有0.1% 失配，其CMR便下降到66 dB（2000:1）。
精密仪用放大器INA114原理及应用
精密仪用放大器INA114原理及应用摘要：第一章引言INA114是美国BURR—BROWN公司推出的精密仪用放大器，具有成本低、精度高通用性强等优点，三运放结构设计，减小了尺寸，拓宽了应用范围。
利用一个外部电阻器就可在1—10000范围内进行增益调节，内部输入防护可承受高达±40V的共模电压而不会损坏。
INA114具有低失调电压(50μV)、低漂移μV/︒C)和高共模抑制比(当G = 1000时为115dB )。
能在±低电源情况下工作，也可用5V单电源工作。
静态工作电流最大3mA。
第二章INA114结构原理及特点一、特性1．低失调电压: 最大50μV2．低漂移: 最大μV/︒C3．低输入偏流: 最大2nA4．高共模抑制:最小115dB5．输入过压保护:±40V6．宽电源范围: ±2.25 —±18V7．低静态电流: 最大3mA二、应用1．电桥放大器2．热电偶放大器3．RTD感测放大器4．医用放大器5．数据采集三、结构原理图INA114结构原理图如图1所示：图1 结构原理图1． V IN-(脚2)：信号反向输入端。
该端与信号同相输入端（脚3）构成差分输入。
2． V IN+(脚3)：信号同向输入端。
3．增益调整(脚1、8)：该端接外接增益调整电阻器R G。
4． V O(脚6)：放大器输出端。
5． Ref(脚5)：参考电压输入端，通常接地。
为确保良好的共模抑制，连接必须是低阻抗的，如果一个5 的电阻串接在此脚，将引起共模抑制比典型值下降到80dB（G=1）。
三、工作原理分析1．三运放仪用放大器电路结构仪用放大器的三运放结构，是在差动运放的基础上发展起来的一种比较完善的结构形式，如图2所示，其中，A1、A2为同相放大器，A3为差动放大器，三个运放都具有高输入阻抗、高增益、高共模抑制比、低噪声等特性，且A1、A2性能完全匹配。
图2 三运放仪用放大器电路结构2．工作原理分析(1)当Ui1单独作用，即Ui2 = 0时：Ui2 = 0， UN = 0(2)当U i2单独作用(Ui1= 0)时：Ui1 = 0， UM = 0(3)当Ui1、Ui2同时作用时：当满足电阻匹配条件，即 R5 = R4 , R7 = R6 , R3 = R2时，输出电压为：选择R2～R6=R ，则增益为：因此，INA114的增益为： GR k G Ω+=501 i1121o1U R R R U +='i113o2U R R U -='i2121o2U R R R U +=''i212o1U R R U -=''o1o1o1U U U '''=+122i1i211R R RU U R R +=-o2o2o2U U U '''=+133i2i111R R RU U R R +=-6o o2o14()R U U U R =-6123i2i114()()R R R R U U R R ++=-121)(413216R RR R R R R R G +=++=其中，R是外接电阻器，50k 是内部两个反馈电阻值的和。
三运放仪表放大器工作原理
三运放仪表放大器工作原理一、三运放仪表放大器简介三运放仪表放大器是一种常用于电子测量与控制系统中的重要电路组件。
它能够提供高精度和稳定性的放大器功能，常用于信号调理、传感器接口、自动控制等领域。
本文将详细探讨三运放仪表放大器的工作原理。
二、三运放仪表放大器的基本结构三运放仪表放大器的基本结构由三个运算放大器、一个稳流源和几个电阻组成。
其中，稳流源提供稳定的直流偏置电流，电阻用于设置放大倍数和偏置电流。
运算放大器则起到信号放大、滤波和输出的作用。
2.1 运算放大器的作用运算放大器是三运放仪表放大器中最关键的元件。
它能够将输入信号放大，并根据反馈电路的设计提供所需的增益和频率响应。
2.2 稳流源的作用稳流源是三运放仪表放大器中的一种特殊电路。
它能够提供预定的电流，用于保持运算放大器工作在合适的工作状态，同时还能提高系统的稳定性。
2.3 电阻的作用电阻在三运放仪表放大器中起到两个主要作用：设置放大倍数和偏置电流。
通过选择适当的电阻值，可以实现所需的放大倍数，并通过电阻网络将输入信号与运算放大器连接。
三、三运放仪表放大器的工作原理三运放仪表放大器通过运算放大器、稳流源和电阻的合理组合，实现对输入信号的放大和调理。
下面将详细讨论其工作原理。
3.1 输入信号放大当输入信号进入三运放仪表放大器时，首先经过电阻网络，将信号与运算放大器连接。
运算放大器将输入信号放大并输出，放大倍数由电阻网络的设计决定。
3.2 滤波在运算放大器输出信号的同时，反馈电阻网络将一部分输出信号反馈到运算放大器的负输入端。
通过合理设计反馈电阻的值，可以实现对输出信号频率特性的调整，从而实现滤波的效果。
3.3 输出经过放大和滤波后的信号将被输出到目标设备或下一级电路中。
输出信号的幅度和频率响应取决于三运放仪表放大器的设计以及反馈电路的参数。
3.4 稳定性和精度三运放仪表放大器在设计时需要考虑稳定性和精度的问题。
通过合理选择运算放大器的参数、稳流源的设计和电阻的匹配，可以提高系统的稳定性和精度。
仪表放大器电路分析
仪表放大器电路设计与比较智能仪表仪器通过传感器输入的信号，一般都具有“小”信号的特征：信号幅度很小(毫伏甚至微伏量级)，且常常伴随有较大的噪声。
对于这样的信号，电路处理的第一步通常是采用仪表放大器先将小信号放大。
放大的最主要目的不是增益，而是提高电路的信噪比；同时仪表放大器电路能够分辨的输入信号越小越好，动态范围越宽越好。
仪表放大器电路性能的优劣直接影响到智能仪表仪器能够检测的输入信号范围。
下面从仪表放大器电路的结构、原理出发，设计出四种仪表放大器电路实现方案，通过分析、比较，给出每一种电路方案的特点，为学生进行电子电路实验提供一定的参考。
1．仪表放大器电路的构成及原理仪表放大器电路的典型结构如图1所示。
它主要由两级差分放大器电路构成。
其中，运放A1，A2为同相差分输入方式，同相输入可以大幅度提高电路的输入阻抗，减小电路对微弱输入信号的衰减；差分输入可以使电路只对差模信号放大，而对共模输入信号只起跟随作用，使得送到后级的差模信号与共模信号的幅值之比(即共模抑制比CMRR)得到提高。
这样在以运放A3为核心部件组成的差分放大电路中，在CMRR要求不变情况下，可明显降低对电阻R3和R4，RF和R5的精度匹配要求，从而使仪表放大器电路比简单的差分放大电路具有更好的共模抑制能力。
在R1=R2，R3=R4，Rf=R5的条件下，图1电路的增益为：G=(1+2R1／Rg)(Rf／R3)。
由公式可见，电路增益的调节可以通过改变Rg阻值实现。
2．仪表放大器电路设计1）仪表放大器电路实现方案目前，仪表放大器电路的实现方法主要分为两大类：第一类由分立元件组合而成；另一类由单片集成芯片直接实现。
根据现有元器件，文中分别以单运放LM741和OP07，集成四运放LM324和单片集成芯片AD620为核心，设计出四种仪表放大器电路方案。
方案1：由3个通用型运放LM741组成三运放仪表放大器电路形式，辅以相关的电阻外围电路，加上A1，A2同相输入端的桥式信号输入电路，如图2所示。
血压计中仪表放大器的工作原理及制作
血压计中仪表放大器的工作原理及制作仪表放大器是精密差动电压放大器，其源于运算放大器，但优于运算放大器，具有低噪声、高输入阻抗、低线性误差、高共模抑制比、低失调漂移增益设置灵活和使用方便等特点，使其在传感器信号放大、数据采集、精密电子仪器设备、医疗仪器等方面广泛被采用。
采用分立元件构成的仪表放大器作为血压计中压力传感器前置放大电路，设计一低成本、低功耗、高增益、高信噪比的集成单元模块放大电路。
1 血压计原理人体血压指的是动脉血管中脉动的血流对血管壁产生的侧向垂直于血管壁的压力，主动脉血管中垂直于管壁的压力峰值为收缩压，谷值为舒张压。
血压、心率是反映心血管系统状态的重要生理参数。
血压计是通过充气袖套阻断上臂动脉血流来实现的，在袖套充气的过程中，在气袖压力上将重叠与心搏同步的压力波动，当气袖压力远高于收缩压时，脉搏波消失，随着袖套压力下降，脉搏波开始出现，当袖套压力从高于收缩压降到收缩压以下时，脉搏波会突然增大，直到平均压力达到最大值，然后又随袖套压力下降而衰减。
血压测量就是根据脉搏波振幅与气袖压力之间关系来估算血压的，与脉搏波最大值对应的是平均值，收缩压和舒张压分别由对应脉搏波最大振幅的比例来确定。
图1 血压测量系统框图血压测量原理如图1所示，压力传感器要求体积小，重量轻，采用固态压阻式压力传感器，其功能是将血压转换成电阻的变化量；前置放大器要求高增益、高信噪比，系统采用仪表放大器；仪表放大器放大的信号经模／数转换后，由单片机处理输出，LCD显示测量结果。
2 仪表放大器2.1 设计原则系统中压力传感器检测到的信号为20～200 Hz，幅度为毫量伏级甚至微伏量级，夹杂大量干扰成份，因此要求前置放大器不仅具有高增益，还要有一定的抗干扰能力。
同时仪表放大器电路能够分辨的输入信号越小越好，动态范围越宽越好。
因此前置放大器设计时注意：。
仪表放大器原理
仪表放大器原理仪表放大器是一种常见的电子仪器，用于放大微弱的信号以便于测量和显示。
它在仪器仪表、自动控制系统、通信系统等领域有着广泛的应用。
仪表放大器的原理是通过放大输入信号，使其能够被后续的电路处理和显示。
本文将介绍仪表放大器的工作原理及其应用。
仪表放大器的工作原理主要是利用放大器的放大功能，将微弱的输入信号放大到合适的范围内，以便于后续的处理和显示。
在仪表放大器中，放大器通常采用运算放大器（Operational Amplifier，简称Op-Amp）作为核心元件。
运算放大器具有高输入阻抗、低输出阻抗、大增益等特点，可以很好地满足仪表放大器的放大要求。
仪表放大器通常由输入端、放大电路和输出端组成。
输入端接收待放大的信号，放大电路利用运算放大器将输入信号放大，输出端将放大后的信号输出到后续的电路或显示器上。
在实际应用中，仪表放大器通常还包括滤波电路、校准电路等辅助电路，以提高放大器的性能和稳定性。
仪表放大器的应用范围非常广泛。
在仪器仪表中，仪表放大器常用于模拟量的放大和处理，如电压、电流、温度等信号的放大和显示。
在自动控制系统中，仪表放大器常用于信号采集和处理，如传感器信号的放大和调理。
在通信系统中，仪表放大器常用于信号的放大和补偿，以保证信号的传输质量。
仪表放大器的设计和应用需要考虑多方面的因素。
首先是放大器的性能指标，如增益、带宽、失调电压等，需要根据实际需求进行选择和优化。
其次是电路的稳定性和可靠性，需要考虑电路的抗干扰能力和工作环境的影响。
最后是电路的成本和功耗，需要在满足性能要求的前提下尽量降低成本和功耗。
总之，仪表放大器作为一种常见的电子仪器，在各个领域都有着重要的应用。
通过对仪表放大器的工作原理和应用进行深入了解，可以更好地理解和应用这一技术，为相关领域的工程和科研工作提供有力的支持。
希望本文能够对读者有所帮助，谢谢阅读！。
三运放仪表放大器的放大倍数分析
三运放仪表放大器的放大倍数分析（仪表放大器）是一种非常特殊的精密差分电压（放大器），它的主要特点是采用差分输入、具有很高的输入阻抗和共模抑制比，能够有效放大在共模电压干扰下的（信号）。
本文简单分析一下三运放仪表放大器的放大倍数。
一、放大倍数理论分析三运放仪表放大器的电路结构如下图所示，可以将整个电路分为两级：第一级为两个同相比例运算电路，第二级为差分运算电路。
1、第一级电路分析根据运放的虚短可以得到：同时根据虚断可以得到流经（电阻）R1、R2、R3的（电流）近似相等，记为I。
易知此时可以得到因此，第一级电路的电压放大倍数值得注意的是，该放大倍数为差（模电）压放大倍数。
当输入信号为共模信号时，因此，流经电阻R3的电流此时两个运放相当于两个电压跟随器，因此其共模增益为1。
根据上述分析可以得到：（1）输入端的两个同相比例运算电路可以提高整个电路的输入阻抗；（2）差模增益可调，共模增益始终为1，提高差模增益可以提高共模抑制比。
2、第二级电路分析假设R4=R5、R6=R7，此时根据差分放大电路的放大倍数计算公式可以得到第二级电路的差模放大倍数因此该仪表放大器的差模放大倍数二、（仿真）分析令电阻R1=20kΩ，R2=R3=R4=R5=R6=R7=10 kΩ，在电路的两端输入频率为10Hz，直流分量为1V，峰峰值为200mV，相位相差180°的两路正弦信号。
根据上述理论分析可得，第一级电路的差模放大倍数为2，共模放大倍数为1；整个电路的放大倍数为2。
1、观察第一级电路的输入与输出波形，即（V2-V1）与（Vo2-Vo1）的波形，可以看出，第一级电路的放大倍数近似为2，符合上述理论计算。
2、观察第一级电路的单端输入输出波形，即V1与Vo1的波形，可以看出，输入共模信号为1V，输出共模信号仍为1V，共模增益为1，与理论分析相符。
3、观察整个电路的传递函数，可以看出，整个电路的放大倍数近似为2，符合理论计算，同时根据仿真结果也可以看出，仪表放大器具有很大的输入阻抗，其输出阻抗则很小。
仪表放大器工作原理与分析
在这些应用中，信号源的输出阻抗常常达几kΩ或更大，因此，仪表放大器的输入阻抗非常大——通常达数GΩ，它工作在DC到约1 MHz之间。
在更高频率处，输入容抗的问题比输入阻抗更大。
高速应用通常采用差分放大器，差分放大器速度更快，但输入阻抗要低。
仪表放大器（又称测量放大器）测量噪声环境下的小信号。
噪声通常是共模噪声，所以，当信号是差分时，仪表放大器利用其共模抑制(CMR)将需要的信号从噪声中分离出来。
运放的关键参数设计工程师确定放大器时，主要关心的是电源电流、–3dB带宽、共模抑制比(CMRR)、输入电压补偿和补偿电压温漂、噪声(指输入)以及输入偏置电流。
三运放仪表放大器的内部结构大多数仪表放大器采用3个运算放大器排成两级：一个由两运放组成的前置放大器，后面跟一个差分放大器(图1a)。
前置放大器提供高输入阻抗、低噪声和增益。
差分放大器抑制共模噪声，还能在需要时提供一定的附加增益。
图1二运放仪表放大器结构可以采用具有两个运放的较少元器件的结构替代(图1b)，但有两个缺点。
首先，不对称的结构使CMRR较低，特别是高频时。
其次，由于第一级的增益量有限。
输出误差反馈回输入端，导致相对输入的噪声和补偿误差更大。
什么是RFI整流？如何预防？传感器与仪表放大器之间的长引线会引起RF。
仪表放大器随之将此RF整流为DC偏移。
图2给出了一个方案，可在RF到达仪表放大器前就将其滤掉。
元件R1a和C1a在同相端构成一低通滤波器，R1b和C1b在反相端同样构成低通滤波器。
图2这两个低通滤波器截止频率的很好匹配很重要。
否则，共模信号将会被转换为差分信号。
C2在高频段将输入“短路”，能在一定程度上降低这种要求，C2值的大小应该至少为C1的10倍。
虽然如此，C1a和C1b的匹配仍很关键，应该选用±5% C0G薄膜电容。
该滤波器的差分带宽为[1/2πR(2C2 + C1)]，共模带宽为[1/2πR1C1)]。
购买单片放大器和用运放构建一个仪表放大器两者的利弊是什么？用分立运放构建一个仪表放大器的最主要理由是在市面上找不到所需要的仪表放大器。
仪表放大器电路原理、构成及电路设计
仪表放大器电路原理、构成及电路设计
一、概述：
随着电子技术的飞速发展，运算放大电路也得到广泛的应用。
仪表放大器是一种精密差分电压放大器，它源于运算放大器，且优于运算放大器。
仪表放大器把关键元件集成在放大器内部，其独特的结构使它具有高共模抑制比、高输入阻抗、低噪声、低线性误差、低失调漂移增益设置灵活和使用方便等特点，使其在数据采集、传感器信号放大、高速信号调节、医疗仪器和高档音响设备等方面倍受青睐。
仪表放大器是一种具有差分输入和相对参考端单端输出的闭环增益组件，具有差分输出和相对参考端的单端输出。
与运算放大器不同之处是运算放大器的闭环增益是由反相输入端与输出端之间连接的外部电阻决定，而仪表放大器则使用与输入端隔离的内部反馈电阻网络。
仪表放大器的 2 个差分输入端施加输入信号，其增益即可由内部预置，也可由用户通过引脚内部设置或者通过与输入信号隔离的外部增益电阻预置。
二、仪表放大器电路的构成及原理
仪表放大器电路的典型结构如图1所示。
它主要由两级差分放大器电。
