空调设计说明
空调设计方案说明
空调设计方案说明空调设计方案是为了解决室内温度调节的问题,并确保室内环境的舒适度而制定的一系列设计,主要包括空调设备的选择、安装方法和使用规范等内容。
首先,在空调设备的选择上,需要考虑以下几个因素:室内空间大小、室内装修风格、安装地点等。
根据室内空间大小来选择适合的空调功率,可以通过计算室内的体积和换气次数来确定。
而室内装修风格则需要与空调的外观和颜色相匹配,以保持整体的协调性。
此外,安装空调的地点也需要考虑,需要选择空气流通畅通的位置,避免设置在障碍物后面,影响空调的效果。
其次,在空调的安装方法上,需要注意以下几点:空调的安装高度和位置、安装的固定方式等。
一般来说,空调的安装高度应该在室内的中部位置,而且与地面保持一定的距离,这可以确保空调的制冷和加热效果均匀。
安装的位置应该避免阳光直射和通风口,以免影响空调的工作效果。
此外,空调的安装要使用可靠的固定方式,以保证空调的稳定性,避免在使用过程中发生安全事故。
最后,在空调的使用规范上,需要注意以下几个方面:温度的设定、室内空气的流通、空调的定期维护等。
温度的设定需要根据室内外温度的差异来调整,保持合适的温度范围,既避免过度制冷或过度加热,也可以节约能源。
室内空气的流通很重要,可以通过合理的布局和通风设施来实现,避免室内空气的积聚和潮湿。
此外,定期维护也是很重要的,包括定期清洗空调滤网、清理室内外机的灰尘等,可以保证空调的正常运转和延长使用寿命。
综上所述,空调设计方案是为了提供舒适的室内环境而制定的一系列设计,需要考虑选择合适的设备、安装的方法和使用规范等方面。
只有在合理的设计和规范的使用下,才能确保空调设备的有效运作和提供舒适的温度调节效果。
办公楼初设空调设计说明
空调、通风、防排烟系统一、设计依据1.1《采暖通风与空气调节设计规范》(GB50019-2003);1.2《高层民用建筑设计防火规范》(GB50045-95)(2005年版);1.3《汽车库、修车库、停车场设计防火规范》(GB50067-97);1.4《人民防空地下室设计规范》(GB50038-2005);1.5《人民防空工程设计防火规范》(GB50098-98)(2001年版) ;1.6《公共建筑节能设计标准》(GB50189-2005)1.7《夏热冬暖地区居住建筑节能设计标准》(JGJ75-2003)1.8兴建单位设计任务书;1.9其它专业初步设计图纸及有关资料。
二、设计参数2.1室外(选用地区:广州)2.2平时通风量标准卫生间换气次数为20次/时,排气经风机、风道排至室外。
三、设计内容3.1本设计对建筑物首层设计分体空调,二至四层餐饮等商业部分设计风冷变频多联机空调,塔楼部分设计集中空调;对整个建筑物进行通风与防排烟设计。
四、通风与防排烟系统裙房部分公共卫生间均采用低噪声柜式风机进行机械排风,排风排出室外。
塔楼部分公共卫生间采用低噪声柜式风机或排气扇进行机械排风,排风经管井排出室外。
电梯机房均采用轴流风机进行机械通风换气。
地下室的设备用房均按各自不同的换气次数进行通风换气,设置独立的送、排风系统。
地下汽车库按防火分区均独立设置送、排风系统。
每一防火分区均单独设置机械排烟系统,排烟系统与平时的排风系统兼用,每一系统担负面积均不超过2000m2。
排风兼排烟系统风量按6次/小时换气进行计算,排风排烟系统风机均选用低噪声柜式离心风机进行排风。
地下二、三层汽车库采用机械进风,进下一层汽车库采用车道自然进风。
地下一层与地下二层的非机动车库合为一个防火分区,共分为五个防烟分区,其中地下一层划分为四个防烟分区,地下二层划分为一个防烟分区,地下一层与地下二层分别设置排风兼排烟系统,排风量均按6次/小时换气进行计算,地下一层排烟系统风量按其最大防烟分区面积120m3/m2·h进行计算,地下二层排烟系统风量按其防烟分区面积60m3/m2·h进行计算,排烟风机均采用低噪声双速柜式离心风机进行了排风。
天正t20系统暖通空调初步设计说明
暖通空调初步设计说明1 设计依据1.1 上级批文详见总论部分;1.2 甲方提供的设计任务书;1.3 建筑专业提出的平面图和剖面图;1.4 室外计算参数(北京地区)夏季空调计算干球温度33.2℃夏季空调计算日平均温度28.6℃夏季空调计算湿球温度26.4℃夏季通风计算干球温度30.0℃夏季空调计算相对湿度78 %夏季大气压力99.86Kpa夏季平均风速 1.9 m/s冬季空调计算干球温度-12℃冬季通风计算干球温度-5℃冬季空调计算相对湿度45 %冬季大气压力102.04 Kpa冬季平均风速 2.8 m/s1.5 建筑物围护结构的热工性能围护结构名称外窗外墙屋面地面传热系数w/ m2·℃ 2.7 0.58 0.48 0.211.6 国家主要规范和行业标准(1)《采暖通风与空气调节设计规范》GB50019-2003;(2)《高层民用建筑设计防火规范》GB50045-95(2001版);(3)《民用建筑热工设计规范》GB50176-93;(4) 全国民用建筑工程设计技术措施《暖通空调·动力》;(5)《民用建筑隔声设计规范》GBJ1182 设计范围设计范围为采暖、通风、空调、防排烟及冷热源设计。
冷冻机房冷却水系统由给排水专业设计。
3 设计原则满足国家及行业有关规范、规定的要求,利用国内外先进的空调技术及设备,创建健康舒适的室内空气品质及环境。
4 空调设计4.1 室内设计参数序号房间名称温度℃湿度(%)新风量标准噪声夏季冬季夏季冬季m^U3^U/h·人dB(A)1 办公、谈判24 22 50±10 ≥40 50 ≤40室及接待室2 会议、学术报告厅24 18 50±10 ≥35 36 ≤503 电话机房25 18 50±10 ≥40 50 ≤604 计算中心24 20 50±10 ≥40 50 ≤555 展示厅26 18 50±10 ≥40 50 ≤556 档案室26 18 50±10 ≥35 50 ≤557 餐厅24 20 ≤65 ≥40 30 ≤558 厨房35 159 健身24 20 ≤60 ≥40 80 ≤5510 多功能厅24 20 50±10 ≥35 40 ≤4511 中庭、门厅、走道26 20 ≤65 ≥30 10 ≤554.2 空调冷热负荷估算序号空调部位空调面积(m^U2^U)冷负荷(kW)热负荷(kW)新风量(m^U3^U/h)新风冷负荷(kW)新风热负荷(kW)地下一层大小餐厅1020.45 173.47 19.67 13200 118.8 196.87 厨房及加工411.8 41.1 10.14 12000 66 164.47 其余房间1076.46 75.35 29.48 5000 200 29.9 一层2540 203.2 69.6 12700 68.58 75.96 中庭11111 71.69 53.95 2500 13.5 15 二层2580 193.5 70.69 14100 76.2 84.33 三层2580 193.5 70.69 14100 76.2 84.33 四层2580 193.5 70.69 14100 76.2 84.33 五层2580 193.5 70.69 14100 76.2 84.33 六层2580 193.5 70.69 16000 86.4 95.69 七层2580 193.5 70.69 14100 76.2 84.36 八层2580 193.5 70.69 14100 76.2 84.36 九层2580 193.5 70.69 14100 76.2 84.36 十层2580 243.77 90.53 15000 81 89.71 29385.82 2356.5 838.91 175100 994.68 1342.64.3 空调系统经技术、经济综合比较及专家组建议,空调方案确定为:独立新风空调系统,即新风机组加辐射冷吊顶。
空调设计说明书
广州市金棕别墅空调设计一、工程概况本建筑物为广州地区某教学楼,总建筑面积约为43589.46m2,空调面积约为40000 m2,使用区域为客人房、工人房、休闲宴会厅、实书房、主卧房等等,共2层.相关建筑参数:(1)层高:一层高为3.3米,三层层高2.97米.(2)吊顶:一、二层吊顶高度为2.7米(3)外窗及门高:详见平面图。
二、主要设计参数1、室外空气设计参数(参考广州)计算温度夏季参数干球温度34.2℃湿球温度27.8℃℃㎡p/㎡个m³/(h·p)客人房18 13.22 0。
063 1 50客人房18 15.20 0。
063 1 50餐厅18 16.99 0.67 12 300工人房18 4。
68 0。
063 1 50客厅18 23.83 0。
5 12 480 休闲宴会厅18 26.84 0。
8 22 550休闲宴会厅18 22。
42 0。
8 18 450主卧房18 25。
07 0.1 3 150书房18 15。
74 0。
1 2 100卧房18 19.77 0。
1 2 100三.系统方案比较及确定系统分区,由于一层面积不大,管长不长且主要是房间卧房休闲宴会厅,要求差别不大,股考虑每层为一个分区,冷媒管布置在中间的管井,然后向两边分别拉给房间,新风机.冷媒管布置在中间,长度分配会比较适当,且分歧管在中间分歧,整天的设计灵活性也提高了。
室外机布置在楼顶上,避免噪音太大的影响。
室外机布置,卧室书房,这类对噪音要求高的采用内藏风管超薄式,休闲餐厅这些使用内藏风管式。
.冷凝水排放方式是直接往厕所排放,方便简单。
新风采用独立的全新风系统,舒适。
四、负荷计算五、室内外机选型室内机总容量系数:28+32+56+22+56+90+71+56+36+40=487室外机选择18匹,容量系数为450(室外机的容量系数=匹数×25)系统的连接率为108%。
487/450*100%=108%室内外机的高低差为20m(室内机在下),最大管长为20m,根据18匹机的修正系数图,查出容量修正系数:约为0.985。
空调毕业设计说明书
空调毕业设计说明书空调毕业设计说明书一、引言空调作为一种常见的家电产品,已经成为现代家庭和办公场所必备的设备之一。
它不仅可以调节室内温度,还能提供舒适的环境,改善人们的生活品质。
因此,本毕业设计旨在设计一款高效能、低能耗的空调产品,以满足人们对舒适环境的需求。
二、设计目标1. 高效能:通过优化空调的制冷和制热效果,使其能够快速达到设定的温度,并保持稳定。
2. 低能耗:采用先进的能源管理技术,减少能源消耗,降低对环境的影响。
3. 舒适性:提供多种操作模式和智能控制功能,以满足不同用户的需求,并提供舒适的室内环境。
三、设计原理1. 制冷原理:本设计采用蒸发冷却制冷原理,通过循环往复的制冷剂流动,吸收室内热量并排出室外,从而降低室内温度。
2. 制热原理:采用电加热和热泵技术,通过将外界热量传递到室内,提高室内温度。
3. 能源管理:引入智能控制系统,通过感知室内外温度、湿度和人员活动情况,自动调节空调的运行模式和温度设置,以实现能源的最优利用。
四、设计特点1. 高效能压缩机:选用高效能压缩机,提高制冷和制热效果,同时减少噪音和能源消耗。
2. 智能控制系统:通过内置传感器和智能算法,实现室内外温度的精确控制,并根据人员活动情况自动调节运行模式,提供舒适的室内环境。
3. 节能模式:设计了节能模式,通过减少制冷和制热功率,降低能源消耗,以适应不同季节和用户需求。
4. 空气净化功能:增加空气净化模块,通过过滤室内空气中的颗粒物和有害气体,提供更健康的室内环境。
五、设计流程1. 市场调研:通过调研用户对空调产品的需求和反馈,了解市场上的主流产品,为设计提供参考和指导。
2. 技术选型:根据设计目标和市场调研结果,选择适当的制冷和制热原理,确定核心技术和关键零部件。
3. 原型制作:基于选定的技术方案,制作空调的原型,进行实验验证和性能测试,不断优化设计。
4. 产品优化:根据用户的反馈和实验结果,对原型进行改进和优化,提高产品的性能和稳定性。

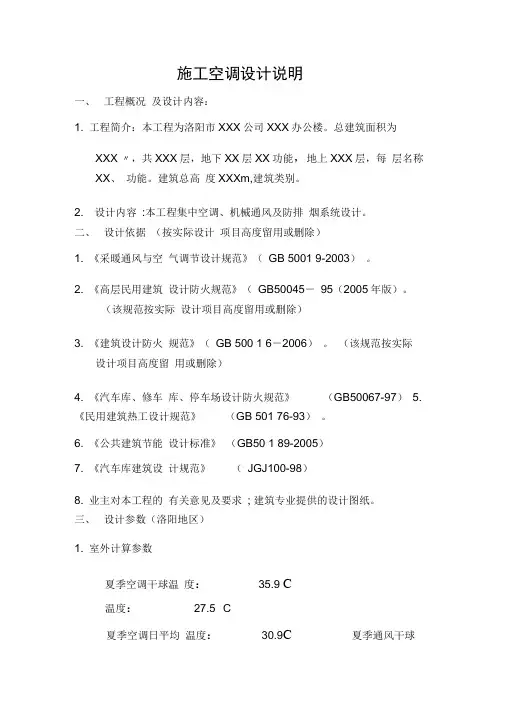

空调施工设计说明
施工空调设计说明一、工程概况及设计内容:1. 工程简介:本工程为洛阳市XXX公司XXX办公楼。
总建筑面积为XXX 〃,共XXX层,地下XX层XX功能,地上XXX层,每层名称XX、功能。
建筑总高度XXXm,建筑类别。
2. 设计内容:本工程集中空调、机械通风及防排烟系统设计。
二、设计依据(按实际设计项目高度留用或删除)1. 《采暖通风与空气调节设计规范》(GB 5001 9-2003)。
2. 《高层民用建筑设计防火规范》(GB50045-95(2005年版)。
(该规范按实际设计项目高度留用或删除)3. 《建筑设计防火规范》(GB 500 1 6-2006)。
(该规范按实际设计项目高度留用或删除)4. 《汽车库、修车库、停车场设计防火规范》(GB50067-97)5.《民用建筑热工设计规范》(GB 501 76-93)。
6. 《公共建筑节能设计标准》(GB50 1 89-2005)7. 《汽车库建筑设计规范》(JGJ100-98)8. 业主对本工程的有关意见及要求; 建筑专业提供的设计图纸。
三、设计参数(洛阳地区)1. 室外计算参数夏季空调干球温度:35.9 C温度:27.5 °C夏季空调日平均温度:30.9C 夏季通风干球32.0 °C夏季最热月月平 均相对湿度: 98.76KPa冬季空调干球温度:平均相对湿度:57%冬季平均风速: 2.1m/s75% 夏季大气压力 ■7C 冬季最冷月月 2.5m/s 夏季平均风速2. 室内设计参数围护结构热工计算参数:(注意与建筑专业计算值一致) 外窗: K= W/(m2 • C); W/ (m 2 • C);屋面:K= W/ (m 2• C) ; W/ (m 2 • C);屋面:K= W/温度:m 2 • C);W/ (m 2 • C);外墙:K= 隔墙:K= 隔墙:K=四、空调冷热源1. 夏季空调集中冷源为设于地下一层制冷机房的XX台螺杆式冷水机组,提供冷冻水供回水温度为7/12 C的冷水。
空调设计说明
个人收集整理一 _仅供参考学习空调设计说明1.设计任务:为一酒店设置空调系统2.冷负荷计算2.1冷负荷计算依据2.1.1外墙和屋面温差传热的冷负荷计算外墙和屋面瞬变传热形成的冷负荷Qc1可按下式计算:Qc1=KF AtT-e式中k——传热系数,w/(m2.℃)见课本附录2-9;F——计算面积,1^;T ——计算时刻;T-£——温度波的作用时刻,即温度波作用于外墙或屋面外侧的时刻;AtT-£——作用时刻下,通过外墙或屋面的冷负荷计算温差,简称负荷温差,℃,对于常用外墙查课本附录2-10;对于屋面可查课本附录2-11。
2.1.2外窗温差传热冷负荷的计算通过外窗温差传热形成的冷负荷Qc2,用下式计算:Qc2= KF AtT式中AtT——计算时刻下的负荷温差,℃,见课本附录2-12;K——传热系数,双层窗可取2.9,单层窗可取5.8, w/(m2.r);F——传热面积,m2;2.1.3外窗太阳辐射的冷负荷计算透过外窗的太阳辐射形成的冷负荷Qf二XgXdCnCsFJj .T式中Xg——窗的有效面积系数,单层钢窗0.85,双层钢窗0.75;单层木窗0.7,双层木窗0.6;Xd——地点修正系数,见课本附录2-13;Jj .T——计算时刻时,透过单位窗口面积的太阳总辐射形成的冷负荷,简称负荷强度,w/ m2,见课本附录2-13。
2.1.4——内围护结构的传热冷负荷计算内围护结构传热的冷负荷,可按邻室的状况分别以如下方法进行计算:2.1.4.1当邻室为通风良好的非空调房间时,通过内窗的温差传热负荷,可按式QKF AtT进行计算。
2.1.4.2当邻室为通风良好的非空调房间时,通过内墙和楼板的温差传热负荷可按式Qc2= KF AtT进行计算,此时负荷温差AtT-e及其平均值Atpj,应按课本附录2-10中零朝向的数据采用。
mnnnniiiiiimiiiiiuiiiimiiiiiiiiiiinii 2.1.4.3当邻室有一定发热量是,通过空调房间内窗、隔墙、楼板或内门等内围护结构的温差传热负荷,可按下式计算:Qc3=KF(twp+Atls-tn)式中Qc3——稳态冷负荷,下同,w;Twp——夏季空气调节室外计算日平均温度,℃;tn——夏季空气调节室内计算温度,℃;Atls——邻室温升,℃,可根据邻室散热强度,按表2-14采用;表2-14温差Atls值2.1.5人体散热的冷负荷计算由人体散热形成的冷负荷Qr1=@nq1XT-T。
空调系统设计说明书模板
空调系统设计说明书一.设计概况1.选题背景设计对象为湖北省消防总队特勤训练基地三、四楼的研究室、休息厅、阅览室,本设计将为该宾馆设计一套中央空调系统,夏季供冷,冬季供热。
2.方案论证研究室、休息厅、阅览室采用风机盘管一次回风低速送风系统,设备简单,初投资较省,维修简便;走道采用顶棚散流器平送。
空调水系统为一次泵定水量系统,双管制,闭式循环。
3.三、四楼建造面积三、四楼建造格式完全相同,单层建造面积为54.8m*16.6m=909.68 m2三、四楼单层空调面积为3.9*6.9*24=645.84 m2二.参数和冷、热负荷计算1.武汉市室外设计参数夏季空调湿球温度28.2 ℃夏季空调干球温度35.2 ℃冬季空调干球温度-5 ℃相对湿度75%冬季室外平均风速 2.70m/s2.室内空调主要设计参数夏季空调t=26-28 ℃Φ=45%-65%冬季空调t=16-20 ℃Φ=40%-60%3.房间面积尺寸1.房间简图为:注:P—楼梯X—休息厅P—配电房Y1—阅览室一Y2—阅览室二Y3—阅览室三1至11表示研究室一至研究室十一中间为走廊2.各房间墙、窗面积:房间窗面积(m2)墙面积(m2)1 7.56(北墙) 3.92(北窗)2 7.56(北墙) 3.92(北窗)3 5.04(北墙) 5.88(北窗)4 8.96(北墙) 1.96(北窗)5 8.96(北墙) 1.96(北窗)6 5.04(北墙) 5.88(北窗)7 7.56(北墙) 3.92(北窗)8 7.56(北墙) 3.92(北窗)9 5.6(南墙) 5.04(南窗)10 5.6(南墙) 5.04(南窗)11 6.16(南墙)7.84(东墙)5.04(南窗)13.16(西窗)3.四楼各房间屋顶面积:4.负荷计算三.空调水系统的说明夏季风机盘管的进口水温为7℃,出口水温为12℃,采用双水管系统。
还应该配备一根凝水管,凝水管的冷凝水直接排到卫生间。
四.空调风系统的说明对于研究室、配电房、阅览室我们采用风机盘管一次回风处理系统,对于休息厅和走道,我们采用全新风系统,即采用露点送风五.节能及自动控制房屋建筑材料和构造均符合国家及武汉市节能建筑的标准;空调系统的供水管,回水管和风管均有保温材料包裹,以减少传热损失,达到节约能源的目的;风机盘管有高,中,低三档调速,可以根据室内的人体舒适感进行调节,使冷量合理利用.为了提高室温控制的质量,可以采用室外空气温度补偿控制和送风温度补偿控制。
多联机空调设计说明书
多联机空调设计说明书多联机空调设计说明书1、概述1.1 目的本文档旨在提供多联机空调设计的详细说明,包括系统架构、技术规格、设计原理、安装细节、性能测试方法等内容。
1.2 背景多联机空调是一种通过一个室外机连接多个室内机的空调系统,它具有灵活性高、能效优良等优点。
本文档将说明多联机空调的设计原理和相关技术的应用。
2、系统架构2.1 组件介绍2.1.1 室外机2.1.2 室内机2.1.3 控制器2.1.4 管道和电缆2.2 方式2.2.1 室外机与室内机的连接2.2.2 室内机与控制器的连接2.2.3 控制器与其他外部设备的连接2.3 网络通信2.3.1 有线网络2.3.2 无线网络3、技术规格3.1 制冷技术规格3.1.1 制冷剂种类3.1.2 制冷剂回收处理3.1.3 制冷量计算方法3.1.4 制冷剂充注量要求3.2 加热技术规格3.2.1 加热剂种类3.2.2 加热效率要求3.2.3 加热功率计算方法3.3 控制技术规格3.3.1 控制方式选择3.3.2 温度控制范围要求3.3.3 定时开关机设置4、设计原理4.1 制冷循环原理4.1.1 压缩机4.1.2 冷凝器4.1.3 膨胀阀4.1.4 蒸发器4.2 加热循环原理4.2.1 加热器4.2.2 加热过程控制4.3 控制系统原理4.3.1 温度传感器4.3.2 控制算法4.3.3 控制器设计5、安装细节5.1 室外机安装5.1.1 安装位置选择5.1.2 安装固定方法5.1.3 接地要求5.2 室内机安装5.2.1 室内机位置选择5.2.2 室内机固定方法5.2.3 管道连接方法5.3 控制器安装5.3.1 控制器位置选择5.3.2 控制器固定方法5.3.3 控制器与室内机连接6、性能测试方法6.1 制冷性能测试6.1.1 制冷效果测试6.1.2 制冷制热效率测试6.1.3 制冷噪声测试6.2 加热性能测试6.2.1 加热效果测试6.2.2 加热节能性能测试6.2.3 加热噪声测试6.3 控制性能测试6.3.1 温度控制准确性测试6.3.2 定时开关机测试6.3.3 远程控制测试附件:本文涉及的附件包括系统架构图、技术规格表、安装示意图等。
大连地区空调设计说明
空调设计说明一.概述:1,本工程为长海县移动通信办公楼空调工程, 本工程采用日本大金变频多联式空调系统.本次设计范围为: 空调系统2,大连市室外空气计算参数:夏季:空调干球温度28.4°C,湿球温度25.0°C;通风温度26°C;室外风速4.3m/s.冬季:空调干球温度-14°C,相对湿度58%;通风温度-5°C;采暖室外计算温度: -11°C;室外风速5.8m/s.二.冷热源(1)冷热源为变频多联式空调系统.(2)室内机设计采用暗藏风管式及嵌入式设备,控制采用专用有线遥控器每个房间独立控制。
(3)室外机放置于室外地面上,基础采用混凝土基础,需设10mm波纹橡胶板减震处理。
(4)暗藏风管式室内机吊装时,电气盒下部应设检修口,检修口不小于450x450,检修口水平距设备配管侧200mm-300mm左右。
(5)机组的清洗,安装,试漏,加油,抽真空,充加制冷剂,调试等事宜, 应严格按照制造厂商提供的<<使用说明书>>进行.三.风管1.设计中所注风管的标高,对于圆形风管,以中心线为准,对于方型或矩型风管,以风管底为准.2.风管材料采用镀新钢板及保温铝箔软管制作,厚度及加工方法,按<<通风与空调工程施工及验收规范>>的规定确定.3.穿越沉降缝或变形缝处的风管两侧,以及与通风机进出口相连处,应设置长度为200-300的火软连接.软接的接口应牢固,严密.在软接处禁止变径.4.风管上的可拆卸口,不得设置在墙体或楼板内.5.所有水平或垂直的风管,必须设置必要的支,吊或托架,其构造形式由安装单位在保证牢固靠的原则下,根据现场情况选定,详见国际T616.6.风管支吊架或托架应设置在保温层外部. 同时,应避免在法兰,测量孔,调节阀等零部件处置支吊托架.7.法兰盘之间采用胶条密封.8.布置在房间的铁皮送,回风管,均以橡塑材料进行保温.保温厚度为25mm. 铝箔软管保温为15mm厚的玻璃丝绵保温四.油漆(1)保温风管,设备等,在表面除锈后,刷防锈底漆两遍.(2)不保温风管,金属支吊架,法兰等,在表面除锈后,刷防锈底漆和色漆各两遍.五.冷凝水1.冷凝水管采用U-PVC管,(不得使用铝塑复合管),系统集中排水.2.坡度:根据管段的长短一般可以在1% -0.2%之间,或者更大.不能出现倒坡.3.排水管应平直不能高低不平,否则存水,存气.4.吊架间距一米一个,水管固定卡子高度可以调节,吊杆间距不能太大,水管固定不能用包扎带.5.冷凝水管的保温厚度:10MM.材料橡塑发泡,不能有漏点.凡不是整管保温的,一定要将割开部分重新用胶粘.6.机体排水口和排水管之间的保温,保温材料一定要用胶粘7.排水管安装完毕后,一定要做排水实验,灌水实验,一方面看排水是否畅通,另一方面看是否漏水.六.冷媒管(2)铜管切割不能使用切割机、钢锯,使用铜管专用切割工具,防止异物进入管内,未连接的管道末端需进行封堵(3)铜管焊接必须采用0.2kgf/cm2氮气保护焊。
室外空调机位的设计要点说明
室外空调机位的设计要点说明1.位置选择:-应根据建筑物的结构和用途选择室外空调机位的位置,通常最好选择在离室内空调系统和供电系统近且易于维修的地方。
-应与其他设备和建筑物保持一定的安全距离,以免影响机器的正常运行和维护。
-应尽量避免在通风差、阳光直射、高温和潮湿等恶劣的环境中安装空调机位。
2.通风和散热:-室外空调机位应设计有良好的通风系统,确保机器内部的热量能够及时散发出去,防止过热而影响设备的正常运行。
-通风系统可采用自然通风或者机械通风的方式,具体根据环境条件和预算来选择。
-散热设备如散热器或风扇的选用要符合设计要求,并确保其数量和布置满足设备的散热需求。
-散热设备应定期维护和清洁,以确保其良好的散热效果。
3.防护措施:-应采取适当的防护措施,保护室外空调机位不受恶劣天气、冲击和盗窃等因素的影响。
-可以设置防护罩或屏障来避免机器进水、被风沙和灰尘覆盖等情况发生。
-在机器周围设置防滑和防触电防护装置,以确保人员和设备的安全。
4.噪音控制:-室外空调机位在正常运行时会产生噪音,对周围居民和工作环境可能造成干扰。
因此,噪音控制是室外空调机位设计的重要方面。
-应根据噪音产生的原因和特点,采取相应的措施进行控制。
例如,优化设备的结构和降低运行速度可以有效减少噪音产生。
-对于噪音较大的空调机位,可以加装声音隔离材料或者设置噪音屏障来减少噪音传播。
-设备的维护和保养也对噪音控制起着重要作用。
定期检查和清洁机器,确保其各部件的正常运行,减少噪音产生。
综上所述,室外空调机位的设计要点涉及位置选择、通风和散热、防护措施和噪音控制等方面。
最重要的是根据具体需求和环境条件进行合理选择和布置,以确保机器的正常运行和延长其使用寿命。
办公空调工程方案设计说明
办公空调工程方案设计说明一、项目背景随着现代社会的发展,办公场所已成为人们生活中不可或缺的一部分。
办公场所的环境舒适度直接影响着员工的工作效率和工作质量。
因此,保持办公室空调设备的正常运行,确保室内空气质量和温度的稳定,是企业进行日常办公活动的基本要求。
本篇方案设计将针对办公空调工程进行深入分析和设计,以确保办公场所的舒适性和环境品质。
二、项目概述本次办公空调工程设计包括对办公室的空调系统进行全面规划和改造,以提高其运行效率,降低运行成本,改善舒适性。
主要工作包括对现有空调设备进行检测,分析设备的运行状况和能效水平,并针对设备存在的问题提出改进建议,进行设备更新和更新方案。
三、工程技术要求1. 采用节能型空调设备,提高整体空调系统的运行效率和能效水平。
2. 实施智能化控制系统,提高空调系统的自动化运行,降低人工维护成本。
3. 优化空调系统布局,提高空气流通性,改善室内空气质量。
4. 提高空调系统的运行稳定性,减少故障率,降低维修成本。
5. 提高办公室空调系统的整体运行效率,降低能耗,降低运行成本。
四、工程安装方案1. 设备选型:根据办公室的大小、人员数量和使用需求,合理选择空调设备的型号和数量,确保能够满足办公室的制冷或取暖需求。
2. 设备布局:优化空调设备的布局,确保设备的运行能力和维修维护的便捷性。
3. 管道布置:合理布置冷热水管道和风管,确保系统运行畅通,并减少对办公室空间的占用。
4. 电气布线:为空调设备提供稳定的电力供应,确保设备能够安全稳定的运行。
五、智能化控制系统1. 安装智能化温控设备,能够根据室内温度实现自动调节,提高室内温度稳定性。
2. 安装智能化风速调节设备,能够根据室内人员数量和活动情况进行自动调节,提高室内空气流通性。
3. 实施远程监控系统,能够对空调系统进行远程监控和管理,提高设备的可靠性和稳定性。
4. 实施故障诊断系统,能够对空调设备进行故障诊断,提高设备的维护便捷性。
大连地区空调设计说明
空调设计说明一.概述:1,本工程为长海县移动通信办公楼空调工程, 本工程采用日本大金变频多联式空调系统.本次设计范围为: 空调系统2,大连市室外空气计算参数:夏季:空调干球温度28.4°C,湿球温度25.0°C;通风温度26°C;室外风速4.3m/s.冬季:空调干球温度-14°C,相对湿度58%;通风温度-5°C;采暖室外计算温度: -11°C;室外风速5.8m/s.二.冷热源(1)冷热源为变频多联式空调系统.(2)室内机设计采用暗藏风管式及嵌入式设备,控制采用专用有线遥控器每个房间独立控制。
(3)室外机放置于室外地面上,基础采用混凝土基础,需设10mm波纹橡胶板减震处理。
(4)暗藏风管式室内机吊装时,电气盒下部应设检修口,检修口不小于450x450,检修口水平距设备配管侧200mm-300mm左右。
(5)机组的清洗,安装,试漏,加油,抽真空,充加制冷剂,调试等事宜, 应严格按照制造厂商提供的<<使用说明书>>进行.三.风管1.设计中所注风管的标高,对于圆形风管,以中心线为准,对于方型或矩型风管,以风管底为准.2.风管材料采用镀新钢板及保温铝箔软管制作,厚度及加工方法,按<<通风与空调工程施工及验收规范>>的规定确定.3.穿越沉降缝或变形缝处的风管两侧,以及与通风机进出口相连处,应设置长度为200-300的火软连接.软接的接口应牢固,严密.在软接处禁止变径.4.风管上的可拆卸口,不得设置在墙体或楼板内.5.所有水平或垂直的风管,必须设置必要的支,吊或托架,其构造形式由安装单位在保证牢固靠的原则下,根据现场情况选定,详见国际T616.6.风管支吊架或托架应设置在保温层外部. 同时,应避免在法兰,测量孔,调节阀等零部件处置支吊托架.7.法兰盘之间采用胶条密封.8.布置在房间的铁皮送,回风管,均以橡塑材料进行保温.保温厚度为25mm. 铝箔软管保温为15mm厚的玻璃丝绵保温四.油漆(1)保温风管,设备等,在表面除锈后,刷防锈底漆两遍.(2)不保温风管,金属支吊架,法兰等,在表面除锈后,刷防锈底漆和色漆各两遍.五.冷凝水1.冷凝水管采用U-PVC管,(不得使用铝塑复合管),系统集中排水.2.坡度:根据管段的长短一般可以在1% -0.2%之间,或者更大.不能出现倒坡.3.排水管应平直不能高低不平,否则存水,存气.4.吊架间距一米一个,水管固定卡子高度可以调节,吊杆间距不能太大,水管固定不能用包扎带.5.冷凝水管的保温厚度:10MM.材料橡塑发泡,不能有漏点.凡不是整管保温的,一定要将割开部分重新用胶粘.6.机体排水口和排水管之间的保温,保温材料一定要用胶粘7.排水管安装完毕后,一定要做排水实验,灌水实验,一方面看排水是否畅通,另一方面看是否漏水.六.冷媒管(2)铜管切割不能使用切割机、钢锯,使用铜管专用切割工具,防止异物进入管内,未连接的管道末端需进行封堵(3)铜管焊接必须采用0.2kgf/cm2氮气保护焊。
空调施工设计说明
空调施工设计说明一、设计要求1.1基本要求(1)根据建筑类型、建筑结构和使用功能等要求,合理确定空调系统的设计风格和布置方式。
(2)满足建筑内各个区域的舒适度要求,确保室内空气质量达到国家标准。
(3)满足建筑物的能耗限制要求,提高能源利用效率。
(4)根据建筑的使用性质和功能要求,确保空调系统的运行稳定性和可靠性。
(5)考虑到空调系统的维护和保养便捷性,提高空调设备的使用寿命。
1.2设计原则(1)综合利用建筑的自然条件,如建筑朝向、地形、气候等,优化空调系统的设计方案。
(2)合理选择空调设备和辅助设备,确保其性能与需求相匹配。
(3)合理规划空调系统的管道、风管、电缆等布置,减少能量损耗,提高系统效率。
(4)采用可再生能源、节能设备等措施,减少能源消耗,降低环境污染。
二、施工设计内容2.1空调系统设计规划根据建筑物的使用功能和布局情况,确定空调系统的设计方案,包括中央空调系统和分体空调系统的选择和布置等。
2.2中央空调系统设计(1)确定中央空调系统的类型,如风冷式、水冷式等。
(2)根据建筑物的总面积、高度和使用功能,计算出中央空调系统的负荷需求。
(3)根据负荷需求和使用要求,选择适当的中央空调机组,并确定其数量和容量等参数。
(4)设计中央空调系统的管道及风管布置方案,考虑到系统的运行效率和舒适性要求。
(5)设计冷却塔、冷却水泵等辅助设备的选型和布置方案。
2.3分体空调系统设计(1)根据建筑物的使用功能和布局情况,确定各个区域的分体空调系统的布置方案。
(2)根据各个区域的负荷需求,确定分体空调机组的数量和容量等参数。
(3)设计分体空调系统的风管布置方案,确保各个房间的制冷效果和空气流通情况。
2.4循环水系统设计(1)根据中央空调系统的选型和负荷需求,设计循环水系统的选型和布置方案。
(2)确定冷却水泵、水冷却塔等设备的数量和容量,确保系统的运行稳定性和可靠性。
(3)设计循环水系统的管道布置方案,减少能量损耗,提高系统效率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空调设计说明1.设计任务:为一酒店设置空调系统2.冷负荷计算2.1冷负荷计算依据2.1.1外墙和屋面温差传热的冷负荷计算外墙和屋面瞬变传热形成的冷负荷Qc1可按下式计算:Qc1=KFΔtτ-ε式中 k——传热系数,w/(m²﹒℃)见课本附录2-9;F——计算面积,m²;τ——计算时刻;τ-ε——温度波的作用时刻,即温度波作用于外墙或屋面外侧的时刻;Δtτ-ε——作用时刻下,通过外墙或屋面的冷负荷计算温差,简称负荷温差,℃,对于常用外墙查课本附录2-10;对于屋面可查课本附录2-11。
2.1.2外窗温差传热冷负荷的计算通过外窗温差传热形成的冷负荷Qc2,用下式计算:Qc2= KFΔtτ式中Δtτ——计算时刻下的负荷温差,℃,见课本附录2-12;K——传热系数,双层窗可取2.9,单层窗可取5.8,w/(m²﹒℃);F——传热面积,m²;2.1.3外窗太阳辐射的冷负荷计算透过外窗的太阳辐射形成的冷负荷Qf=XgXdCnCsFJj﹒τ式中Xg——窗的有效面积系数,单层钢窗0.85,双层钢窗0.75;单层木窗0.7,双层木窗0.6;Xd——地点修正系数,见课本附录2-13;Jj﹒τ——计算时刻时,透过单位窗口面积的太阳总辐射形成的冷负荷,简称负荷强度,w/ m²,见课本附录2-13。
2.1.4——内围护结构的传热冷负荷计算内围护结构传热的冷负荷,可按邻室的状况分别以如下方法进行计算:2.1.4.1当邻室为通风良好的非空调房间时,通过内窗的温差传热负荷,可按式QKFΔtτ进行计算。
2.1.4.2当邻室为通风良好的非空调房间时,通过内墙和楼板的温差传热负荷可按式Qc2= KFΔtτ进行计算,此时负荷温差Δtτ-ε及其平均值Δtpj,应按课本附录2-10中零朝向的数据采用。
2.1.4.3当邻室有一定发热量是,通过空调房间内窗、隔墙、楼板或内门等内围护结构的温差传热负荷,可按下式计算:Qc3=KF(twp+Δtls-tn)式中Qc3——稳态冷负荷,下同,w;Twp——夏季空气调节室外计算日平均温度,℃;tn——夏季空气调节室内计算温度,℃;Δtls——邻室温升,℃,可根据邻室散热强度,按表2-14采用;表2-14温差Δtls值由人体散热形成的冷负荷Qr1=φnq1Xτ-T。
式中φ——群集系数,见表2-15表2-15群集系数n——计算时刻空调房间内的总人数;q1——一名成年男子小时显热散热量,见课本表2-16,WT——人员进入空调房间的时刻;τ-T——从人员进入房间时刻算起到计算时刻的时间,h;Xτ-T——τ-T时间人体显热散热量的冷负荷系数,见课本附录2-16。
2.1.6照明灯具散热的冷负荷计算镇流器装在空调房间内的荧光灯散热:Qd=1200n1NXτ-Tn1——同时使用系数,一般为0.5~0.8;N——照明设备的安装功率,KW;Xτ-T——τ-T时间照明散热的冷负荷系数,见课本附录2-15;τ-T——从开灯时刻算起到计算时刻的时间,h;2.1.7设备散热的冷负荷计算此次设计的时餐厅和办公室可认为无设备散热2.1.8食物散热冷负荷的计算计算餐厅冷负荷时,必须要将食物的散热量计入。
但食物的显热散热形成的冷负荷很难准确计算,可按每位就餐顾客9W急性估算。
2.1.9人体散湿量计算公式:D1=0.001φng式中D1——散湿量kg/h;G——一名成年男子小时散热量,见课本表2-16,g/h2.1.10 人体散湿形成的潜热冷负荷Qr2,W,可按下式计算:Qr2=φnq2式中 q2——一名成年男子小时潜热散热量,见课本表2-16,W;φ——群集系数,见表2-15;n——计算时刻空调房间内的总人数;2.1.11食物散湿量。
计算公式:D2=0.012φn式中 n——就餐总人数。
2.1.12食物散湿量形成的潜热冷负荷Qss,W,可按下式计算:Qss=688D2.2取管理办公室3做具体的冷负荷计算:2.2.1北外墙冷负荷从课本附录2-9中查得,k=1.49w/㎡﹒k。
衰减系数β=0.15,衰减度ν=38.6,延迟时间ε=12.7h。
从附录2-10查得作用时刻τ-ε时的北京北向外墙负荷温差的逐时值Δtτ-ε,按式CLQτ=kFΔtτ-ε算出北外墙的逐时冷负荷,计算结果列于表1-1中。
2.2.2北外窗冷负荷2.2.2.1瞬变传热得热形成冷负荷,有附录2-1中查得各计算时刻的负荷温差Δtτ,计算结果列于表1-22.2.2.2日射得热形成冷负荷:由附录2-13查得各计算时刻的负荷强度Jj﹒τ,窗面积4.8㎡,窗的有效面积系数Xg=0.85,得点修正系数Xd=1,窗户内遮阳系数Cn=0.5(浅色),按式CLQj﹒τ=XgXdCnCsFJj ﹒τ,玻璃取5mm厚的普通玻璃Cs=1。
计算结果列于表1-3。
2.2.3西内墙冷负荷(钢筋混凝土剪力墙350mm)邻室为通风良好的空调房间,由附录2-9种查得,k=2.3w/㎡﹒k,β=0.18,ε=10.7h。
从附录2-10查得扰量作用时刻τ-ε时的北京西内墙负荷温差的逐时值Δtτ-ε,按式CLQτ=kFΔtτ-ε算出西内墙的逐时冷负荷,计算结果列于表1-4。
2.2.4南内墙冷负荷,邻室为通风良好的空调房间,从课本附录2-9中查得,k=1.49w/㎡﹒k。
衰减系数β=0.15,衰减度ν=38.6,延迟时间ε=12.7h。
从附录2-10查得作用时刻τ-ε时的北京北向外墙负荷温差的逐时值Δtτ-ε,按式CLQτ=kFΔtτ-ε算出北外墙的逐时冷负荷,计算结果列于表1-5中。
2.2.5将前面各项冷负荷值汇总于表1-6,由计算可知,最大的围护结构冷负荷出现在14:00时,其值为607 w。
各项冷负荷中,以窗的日射得热冷负荷最大。
2.2.6照明得热(两个荧光灯)镇流器装在空调房间内,求下午14时的冷负荷。
从上午9时到下午17时,连续使用8小时。
查附录2-15,开灯后小时数τ-T=14-9=5 h,连续开灯时间17-9=8 h,则负荷系数Xτ-T=0.79,照明冷负荷Qd=1200n1NXτ-T=1200×0.7×0.04×0.79×4=106 w。
n1——同时使用系数,一半为0.5~0.8N——照明设备安装功率,kwXτ-T——τ-T时间照明散热的冷负荷系数2.2.7人体散热冷负荷(下午14时按静坐),潜热冷负荷Qr2=φnq2=45 w显热冷负荷Qr1=φnq1 Xτ-T=1×1×63×0.84=52.92 wφ——群集系数,见表2-15,取1n——计算时间空调房间内总人数,1人。
q1——一名成年男子小时显热散热量,见课本表2-16。
T——人员进入空调房间的时刻Xτ-T——τ-T时间人体显热散热量的冷负荷计算系数,见课本附录2-15。
2.2.8房间3总的冷负荷(静坐)Q3=607+106+52.92+45=811 w总的湿负荷W3=1×68=68g/h。
2.2.9散湿量计算2.2.9.1二层中餐厅散湿量:人散湿(轻劳动)263×184=48392g/h;食物散湿D=0.012φn=0.012×0.93×263=2.935kg/h。
2.2.9.2三层西餐厅散湿量:人散湿196×184=36064g/h;食物散湿D=0.012φn=0.012×0.93×196=2.187 kg/h。
2.2.10其余房间按面积热指标估算,得出冷负荷和湿负荷列于表1-73.集中空调装置系统的划分原则3.1室内参数(温湿度基数和精度)相近以及室内热时比相近的房间可合并在一起,这样空气处理和控制要求比较一致,容易满足要求。
3.2朝向、层次等位置上相近的房间宜组合在一起,这样风道管路不止和安装较为合理,同时也便于管理。
3.3工作班次和运行时间相同的房间采用同一系统,这样有利于运行和管理,而对个别要求24小时运行或间歇运行的房间可单独配置空调机组。
3.4对洁净度等级或噪声级别不同的房间,为了考虑空气过滤系统和消声要求,宜按各自的级别设计,这对节约投资和经济运行都有好处。
3.5产生有害气体的房间不宜和一般房间和用一个系统。
3.6根据防火要求,空调系统的分区应与建筑防火分区相对应。
此外,当空调风量特别大时,为了减少与建筑配合的矛盾,可根据实际情况把它分成多个系统,如纺织厂、体育馆等。
4.系统形式的选择在工程上应考虑建筑物的用途和性质、热湿负荷特点、温湿度调节和控制的要求、空调机房的面积和位置、初投资和运行维修费用等许多方面的因素,选定合理的空调系统。
4.1各种系统形式的分类4.1.1按空气处理设备的设置情况分类、4.1.1.1集中系统集中系统的所有空气处理设备(包括风机、冷却器、加湿器、过滤器等)都设在一个集中的空调机房内。
4.1.1.2半集中系统除了集中空调机房外,办集中系统还设有分散在被调房间的二次设备(末端装置),其中多半设有冷热交换装置(亦称二次盘管),它的功能主要是在空气进入被调房间之前,对来自集中处理设备的空气作进一步处理。
4.1.1.3全分散系统(局部机组)这种机组把冷、热源和空气处理、输送设备(风机)集中设置在一个箱体内,形成一个紧凑的空调系统。
可以按照需要,灵活而分散的设置在空调房间内,因此局部机组不许集中的机房。
4.1.2按负担室内负荷所用的介质种类分类4.1.2.1全空气系统是指空调房间的室内负荷全部由经过处理的空气来负担的空调系统。
由于空气的比热较小,需要用较多的空气量才能达到消除余热余湿的目的,因此要求有较大断面的风道或较高的风速。
4.1.2.2全水系统空调房间的热湿负荷全靠水作为冷热介质来负担。
由于水的比热比空气大的多,所以在相同条件下只需较小的水量,从而使管道所占的空间减小许多。
但是,仅靠水来消除余热余湿,并不能解决房间的通风换气问题。
因而通常不单独采用这种方法。
4.1.2.3空气-水系统随着空调装置的日益广泛使用,大型建筑物设置空调的场合愈来愈多,全靠空气来负担热湿负荷,将占用较多的建筑空间,因此可以同时使用空气和水来负担空调的室内负荷。
4.1.2.4制冷剂系统这种系统是将制冷系统的蒸发器直接放在室内来吸收余热余湿。
这种方式通常用于分散安装的局部空调机组,但由于冷剂管道不便于长距离输送,因此这种系统不宜作为集中式空调系统来使用。
4.1.3根据集中式空调系统处理的空气来源分类4.1.3.1封闭式系统他所处理的空气全部来自空调房间本身,没有室外空气补充,全部为再循环空气。
因此房间和空气处理设备之间形成了一个封闭环路。
封闭式系统用于密闭空间且无法(或不需)采用室外空气的场合。
