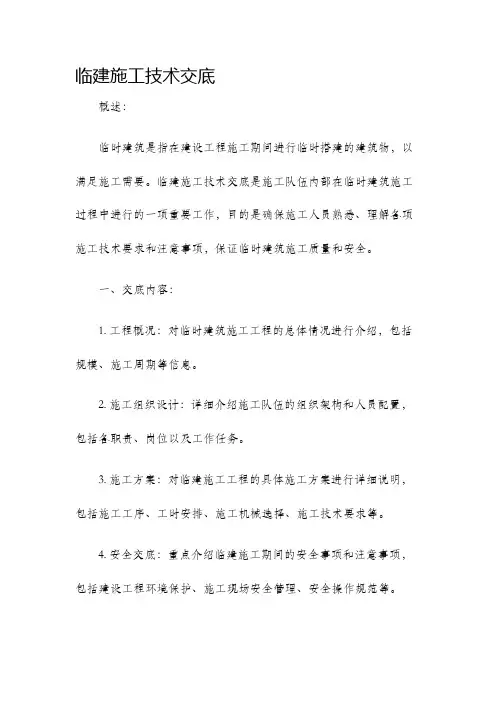

临建施工技术交底

施工技术交底书编号：

目部平面布置图。

场地分为院落区及房屋建设区，院落区场地硬化采用15cmC20砼+10cm碎石，房屋建设区采用23cmC20砼+10cm碎石，便道硬化采用20cmC25砼+10cm碎石，场平标高由技术员现场确定，具体见附件2：地基平面硬化图。

4.1、排水系统：

项目部院落区、试验室院落区采用3‰坡度排水，生活区采用排水沟，水沟上部设雨秕子，水沟宽30cm，深25cm。见附件3：项目部排水平面图。

图4-1 院内排水沟示意图

厕所等污水通过地漏进入埋地式管沟排入化粪池。

图4-2 污水排放管道示意图

图4-3 污水管沟埋设示意图

4.2、厕所卫浴

卫生间为单层活动板房。职工男厕为8.4m ×4.5m，蹲位10个，小便斗4个。职工女厕为4.8m ×4.5m，蹲位4个。室内采用水泥砂浆找平并铺设防滑瓷砖。

厕所设置为通风良好的可冲洗式厕所，并设有符合抗渗要求的带盖化粪池, 卫生间平面布置图如图3-4所示：

图4-4 卫生间平面布置图

浴室分为男浴及女浴，浴室内外设置梳洗台，浴室为活动板房，淋浴房、盥洗室地面做防滑处理，使用防水灯具和开关，男浴室为9m ×4.5m，女浴室为5.5m ×4.5m。职工女浴淋浴喷头3个，职工男浴淋浴喷头9个。热水器为1台太阳能热水器与12台即热式热水器组合，太阳能热水器供气

温高时使用，以节约用电。即热式热水器，供气温低时使用。浴室平面布置图如图4-4所示：

图4-5 浴室平面布置图

4.3、洗漱间

项目部小餐厅旁设洗漱间，洗漱台宽0.4米。

图4-6 洗漱台砌筑图

五、围挡

根据业主单位标准化要求、项目驻地美观，项目部驻地、生活区围挡采用蓝白相间通透式围挡，围挡墙地面以下浇筑宽37cm高15cm的C20混凝土基础，地面以上浇筑高50cm的C20护栏基础墙，露出地面部分贴白色瓷砖。

六、大门

项目部驻地与试验室区各设置一道大门，项目部与试验室间设

后门一道，项目部驻地大门为电动伸缩门，大门净间距为8m，在

靠近门卫室1侧设置1m宽人行门禁系统。门高2.0m。门柱截面尺

寸为0.5m×0.5m，柱高2m。项目部后设置1道宽4米铸铁小门，

门墩与项目部大门一致，颜色高度与围挡相宜。

七、化粪池及污水处理

项目部驻地后侧设一处化粪池，化粪池设置于卫生间底部。化粪池基坑开挖尺寸为6.0m*3.0m*2.0m。基坑开挖完成后在基坑底部找平后采用砖砌筑化粪池底部，化粪池墙体为砖砌墙体，化粪池内壁采用水泥砂浆抹面并用水泥浆抹面收光。砌筑完成后上部需铺设盖板，盖板上预留抽污孔洞。

图7-1化粪池平面图

图7-2 化粪池正视图

图7-3 化粪池侧视图

卫浴、洗漱、试验等污水通过地漏进入埋地式管沟排入沉淀池。
